Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель ВВГ

Кабель ВВГ самый популярный и правильный кабель для скрытой и открытой электропроводки квартиры.

ВВГ это силовой кабель с однопроволочными медными жилами защищенными изоляцией из ПВХ пластиката. Жилы кабеля скручены и защищены второй изоляцией из ПВХ пластиката.

Предназначен кабель ВВГ для доставки и разводки (распределения) электроэнергии в стационарных установках, домах, квартирах, рассчитанных на напряжение до 1000 Вольт. В квартирной электропроводке применяются кабели ВВГ, с жилами сечением 1,5 мм2; 2,5мм2; 4мм2 и 6мм2(для плиты); реже 10 мм2.

При одиночной прокладке кабель не распространяет горение. Для большей безопасности от возгораний применяется кабель ВВГнг. Именно его стоит прокладывать для энергоемких бытовых приборов (например, электрической плиты), а в принципе и во всей квартире.

Цветовая маркировка кабеля ВВГ, Российская. То есть фаза – белого цвета, рабочий ноль-голубого, жила заземления зелено-желтая. Хотя возможны варианты.

При разводке электропроводки и монтаже, кабель жестковат, особенно кабель большого сечения. При разделке неудобство доставляют скрученные жилы. Изоляция с жил снимается легко. Изолента на соединениях держится хорошо.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

• Резина.
• ПВХ материал.
• Полиэтилен.
• Свинец и прочие материалы.

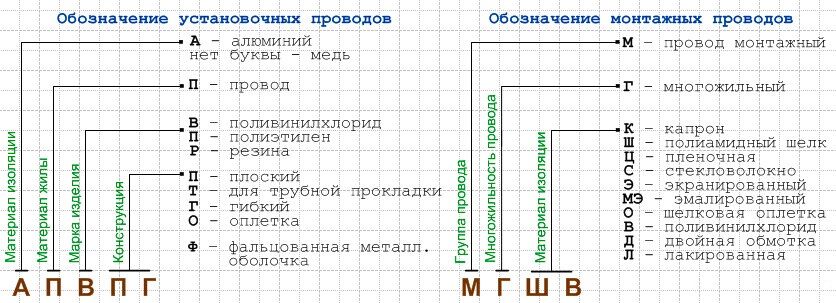

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

• П — полиэтилен.
• Н — негорючая резина.
• B — ПВХ.
• К — капрон.
• Пс — самозатухающий полиэтилен.
• С — свинец.
• Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

• Б — с бронированной оболочкой.
• Г — без брони (гибкий).
• А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Особые случаи обустройства освещения

Отдельно стоит рассмотреть отдельные варианты обустройства освещения внеквартирных объектов. Они имеют свою специфику.

Ванна и баня

Помещения для мытья характеризуются повышенной влажностью, поэтому в них запрещена прокладка электрических линий в металлических трубах и рукавах из-за их склонности к коррозии. Парные помещения бань и саун кроме того имеют повышенную температуру, и выполнение электропроводки в них допускается лишь термостойкими кабелями и проводами:

• РКГМ;
• ПРКА;
• ПРКС;
• ПМТК.

Термостойкий провод РКГМ в резиновой изоляции.

Также можно применить OLFLEX HEAT 205 зарубежного производства, но он дороже.

Уличное освещение

Особенность уличного освещения в том, что фонарь (фонари) могут находиться на значительном расстоянии от распределительного щита и выключателя. Поэтому после выбора типоразмера надо сделать дополнительную проверку. Надо убедиться, что при расчетной нагрузке напряжение в самой дальней точке не будет ниже номинального более чем на 5%. Проще всего сделать расчет потерь напряжения посредством онлайн-калькуляторов, которые можно найти в интернете. Если выбранный провод для света не удовлетворяет данному условию, надо применять продукцию с большей пропускной способностью.

Освещение крыльца, беседки или балкона

В данном случае большое значение имеет эстетическая составляющая. Это значит, что любой домовладелец для организации подсветки выберет скрытую проводку, за исключением, может быть, дизайна в стиле ретро. Это не запрещено правилами, но надо помнить, что это может потребовать увеличенного сечения проводов, о чем напомнит все та же таблица 1.3.4 ПУЭ. А если беседка стоит далеко от распределительного щита, надо не забыть проверить линию на потери напряжения.

Декоративная подсветка балкона.

Выбор проводниковой продукции для освещения – ответственное дело. Несоблюдение простых правил может доставить немало хлопот в будущем. Чтобы их избежать, надо всего лишь изучить несложные условия выбора.

Виды домашней проводки

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Открытая проводка

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

Скрытая проводка

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.

Зависимость сечения кабеля от характеристик тока

Таблица для медных проводов:

Таблица для алюминиевых проводов:

Как правильно читать такую таблицу, и какой кабель для проводки выбрать на основании этих данных? Давайте подробнее.

Начнём с того, как выбрать сечение провода, согласно предложенной таблице. Правильно? Нет, не правильно. Начнём мы с другого конца линии, которую собираемся создавать. Этот список является правильным подходом к правильному решению, причём именно в том порядке, как это ниже указано.

1. Определяем тип линии. Например, линия освещения в стандартной квартире.
2. Определяем мощность, которую эта линия будет потреблять. Например, мы решили, что 10 лампочек в 100Вт достаточно, значит пиковая мощность 1000Вт (1кВт).
3. Токи в этой линии. Для бытовой сети освещения это не больше 30 Ампер.
4. Параметры автоматического выключателя (это тоже важный момент, иначе будет слишком много отключений), сила тока, тип и т.д.

Осталось эти данные упорядочить, после чего посмотреть в таблицу. Что мы получим для этого примера?

Если мы выбираем медный кабель, то сечение провода 1,5 кв. мм., и вопрос как выбрать сечение провода не стоит. Можно взять и меньшее сечение, но разница в цене вопроса составит менее 10%, а менять кабель в линии дело затратное и трудоёмкое.

Да, в этом случае запас «прочности» будет почти в 3,2 раза превышать номинал и даже пик, но поверьте, это не вся правда.

Это интересно: Кабель КГН — описание и характеристики

Варианты монтажа

Прокладывать по черновому потолку кабель для точечных светильников нужно в серой ПВХ-гофре.

Она не распространяет горение, защищает проводники и позволяет использовать дюбель хомуты или клипсы для быстрого крепления провода к потолку.

Однако точечные светильники устанавливают не только в гостиной или спальне, но и в ванной комнате. Санузлы – это помещения с повышенной влажностью, что вызывает определенные требования к электробезопасности вашей проводки. Во-первых, все выключатели, распределительные коробки и розетки должны быть вынесены за пределы ванной комнаты или хотя бы за зону I. Если розеток всё-таки не избежать – пользуйтесь рекомендациям описанными в статье: розетки в ванной комнате.

Во-вторых, чтобы снизить риск поражения электрическим током – используйте светильники, которые питаются от напряжения 12В, особенно если светильники установлены в непосредственной близости к умывальнику, душевой кабине или ванной.

Использовать 220В светильники можно в случае влагозащищенного исполнения или расположения их в удаленном от перечисленных объектов места.

Также обязательно просмотрите видео, на котором специалист рассказывает, как правильно прокладывать провода к точечным светильникам и какую ошибку не стоит допускать:

https://youtube.com/watch?v=LdxDZ3t_COI

В заключении хотелось бы закрепить изложенный материал. Итак, всё же какой кабель лучше использовать для подключения точечных светильников, а какой нет? Почти все специалисты сходятся во мнении, что по своему предназначению и техническим характеристикам для этих задач лучше всего подходит кабель марки ВВГнг-LS. Сечение обычно используют 1,5 кв. мм. для линий освещения, тем не менее современные светильники потребляют мало – можно использовать и 0,75 кв. мм. Но учитывайте меньшую механическую прочность токопроводящих жил и реальную токовую нагрузку, при большом потреблении мощности. Прокладывайте его по потолку в гофрированной трубе, не поддерживающей горение и не забывайте о надежном соединении проводов.

Сам электрик — энциклопедия домашнего мастера

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

• ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
• ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
• ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
• ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Это интересно: Проводник для электрической проводки — взгляд со всех сторон

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для прокладки электросетей в квартире еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Виды проводки для дома

По способу выполнения электропроводка может быть открытой и скрытой. Скрытые проводки делятся на две группы. К первой относятся проводки в разного рода трубах: стальных, стеклянных, асбоцементных, резиновых и др. Вторую группу образуют проводки в элементах строительных конструкций, без труб. Трубная прокладка позволяет в случае надобности производить беспрепятственную замену проводов. В сухих помещениях скрытая проводка осуществляется в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), в глухих коробах, замкнутых каналах, а также специальными проводами. Во влажных помещениях — в трубах (изоляционных влагостойких, стальных), глухих коробах и тоже специальными проводами. В сырых и особо сырых помещениях скрытая проводка допускается только в изоляционных влагостойких трубах.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Омедненный

Омедненные элементы отличаются небольшой скоростью проведения информации. Центральная часть выполнена из композитного сырья, внешний слой состоит из медных сплавов. Потери электрической энергии у провода небольшие, т.к. ток проходит по внешнему слою.

Производится несколько видов омедненных сетевых изделий, отличающихся материалами центральной части жилы:

• CCS;
• CCA.

Названием CCA обозначается продукция из алюминия с внешним слоем из сплавов меди. Изделия пластичные, качественные, простые в монтаже.

CCS — провод из стали с покрытием из меди. Кабель прочный, менее эластичный, чем аналоги из алюминия, не рекомендован для протяженных сетей, т.к. при скручивании в изделиях образуются надломы. Продукция не выдерживает процесс обжимки.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Основные марки кабелей

Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).
Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.

Особенности уличных кабелей

Кабели, используемые для передачи электроэнергии вне помещения, изготавливаются из меди и алюминия. Они состоят из одной или нескольких жил, каждая из которых содержит множество проводов. Благодаря этому достигаются необходимые прочность и гибкость.

Изоляционный материал:

• полиэтилен:
• ПВХ;
• резина;
• свинец.

Такие изделия обладают улучшенными характеристиками.

Характеристики провода

Максимально допустимый температурный диапазон, в котором работает линия, находится в пределах от – 60 до + 50 °С. Срок службы проводов достигает 10 и более лет.

Такие проводники изготавливают с улучшенной изоляцией. Благодаря ей они не только выдерживают воздействие ультрафиолета и сильных морозов, но и имеют повышенный порог устойчивости к механическим повреждениям.

Элементы и устройство

Внутри кабеля находится одна или несколько металлических жил, покрытых изоляцией. В качестве проводника используются алюминий и медь. Некоторые модели имеют усиленные конструкции, дополненные стальной проволокой.

Одна жила может состоять из множества проводов небольшого сечения, либо ее изготавливают из одиночной проволоки большего диаметра.

На даче либо при необходимости протянуть линию от дома во двор к постройкам используют медные провода. Под изоляцией многожильного высоковольтного кабеля присутствует экранирующий металлический слой. Это может быть свинец, алюминий или их сплавы.

Требования по ГОСТ

ГОСТ устанавливает строгие стандарты, которым соответствуют кабели для уличной проводки.

В соответствии с ГОСТ, жилы огнестойких проводов изготавливаются из медной проволоки сечением от 1,5 до 2,2 мм. Поверх них накладывается термический барьер из слюдосодержащих лент, затем экран и только потом изоляция.

Прочность при разрыве шнура должна быть не менее 60 и не более 90 Н/мм​².

Для изоляции применяются:

• поливинилхлоридный пластикат;
• полиэтилен;
• полимерная композиция без галогенов.

Огнестойкие провода изготавливаются из медной проволоки.

Номинальная толщина жилы, в зависимости от марки шнура, должна находиться в пределах от 1,5 мм до 16 мм.

Изоляционный материал должен иметь разную окраску. Причем ее цвет зависит от порядкового номера в конструкции.

Маркировка кабелей

Буквенный индекс содержит данные о металле, из которого изготовлены жилы. В нем заключена информация об изоляционном материале и защите.

Порядок маркировки:

1. Металл, из которого сделан проводник.
2. Назначение изделия.
3. Изоляция.
4. Защита.

Маркировка также содержит ряд цифр, которые указывают на количество жил и их сечение. Последняя обозначает класс номинального напряжения.

Например, кабель ВВГ не содержит в маркировке буквы А. Значит, в качестве проводника используется медь. Первая В указывает на тип изоляции жил – поливинилхлорид, вторая В – на материал оболочки, защищающей весь провод. Последний символ Г предупреждает, что изделие не имеет брони и дополнительных защитных покровов.

Виды домашней проводки

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Открытая проводка

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

Скрытая проводка

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

1. Обеспечивать нужный уровень электро- и пожаробезопасности.
2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

• В (Вр) — поливинилхлорид;
• П (Пс) — полиэтилен;
• С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

• 2,3 кВт;
• 0,6 кВт;
• 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

• небольшой вес;
• легкость монтажа;
• меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

• улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
• большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Способы прокладки кабеля

Электрический провод для наружной проводки на улице можно монтировать несколькими способами. Наиболее популярный – открытый, когда линию тянут по воздуху или вдоль стены. Иногда целесообразно проложить кабель под землей.

По воздуху

Для этого способа необходимо подбирать провода, способные выдерживать большие нагрузки, создаваемые натяжением и провисанием. Изоляция должна быть рассчитана на постоянное воздействие внешней среды: ветра, мороза, солнца.

Провода должны выдерживать большие нагрузки.

Для подвода электричества по воздуху в пределах частных домостроений используют кабель СИП-4 или его аналоги.

Технология прокладки:

1. Между опорами линии натягивается стальной трос диаметром 4–5 мм с помощью крюков, талрепов, полиспаст или других устройств.
2. Кабель помещается в защитную гофру и крепится к натянутому тросу.

Расстояние между опорами не должно превышать 25 м. Если трос провисает после регулировки натяжения, то понадобится установить промежуточные опоры.

https://youtube.com/watch?v=lR9qVpHdCPc

По стене

Наиболее распространенный способ проводки в частных домах – монтаж кабеля по стене здания.

При прокладке необходимо придерживаться следующих расстояний:

• не менее 275 см над землей;
• 30 см над окнами и дверьми;
• 100 см до края балкона;
• 50 см под окнами и балконами.

Монтаж кабеля по стене очень распространен.

Провод марки СИП должен находиться на расстоянии не меньше 6 см от стены. Это обусловлено тем, что кабель не имеет изоляционного защитного слоя. Оболочка из ПВХ присутствует только на отдельных жилах. Этот материал горюч и в случае возникновения замыкания огонь может перекинуться на строение.

Технология прокладки:

1. Выбирается точка, где кабель выходит из фасада, и рядом устанавливается анкерный кронштейн на высоте 2,75 м от земли.
2. С помощью зажима к нему крепится кабель.
3. Вдоль стены провод фиксируется фасадными хомутами, закрепленными шурупами и саморезами.

В земле

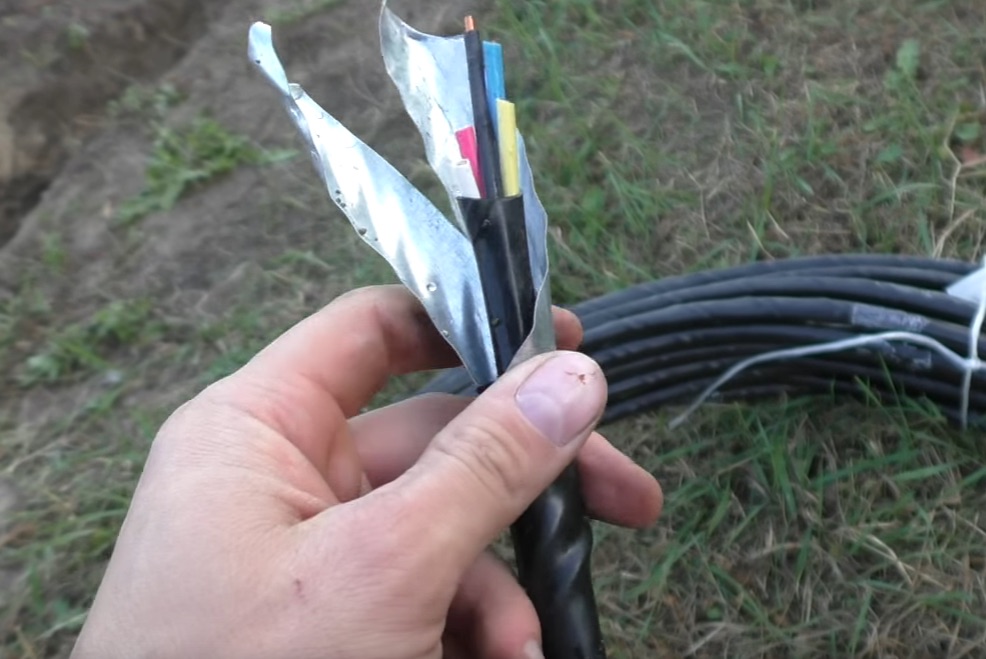

Для подземных линий, прокладываемых в нейтральной почве, используют кабель АВБбШв. Бронированная изоляция надежно защищает проводку от влаги и агрессивных веществ. Если грунт состоит из строительного мусора или шлака, то лучше применять шнуры ААБл, ААШв, ААБ2л, АСБ и их аналоги.

Технология прокладки:

1. Удалить камни, корни деревьев и любые острые предметы из траншеи.
2. Дно выровнять, устранив резкие перепады.
3. Насыпать слой строительного песка и утрамбовать.
4. Уложить кабель, избегая сильного натяжения.
5. Засыпать слоем песка до 10 см.
6. Уложить слой земли и сигнальную ленту поверх него.
7. Засыпать траншею.

Для подземных линий используют кабель АВБбШв.

Ширина канавы должна быть не менее 30 см, а глубина – до 70 см.

https://youtube.com/watch?v=fhS7kMZWRF0

Похожие записи:

Асинхронный электродвигатель с короткозамкнутым ротором схема Что такое конденсатор, виды конденсаторов и их применение Последовательное и параллельное соединение конденсаторов. подбор при замене Производство магнитов как бизнес: оборудование, описание технологий изготовления, нюансы организации дела Организация наладочных работ Тонкости подключения теплого пола
