11 полезных инструментов для электронщиков и радиолюбителей

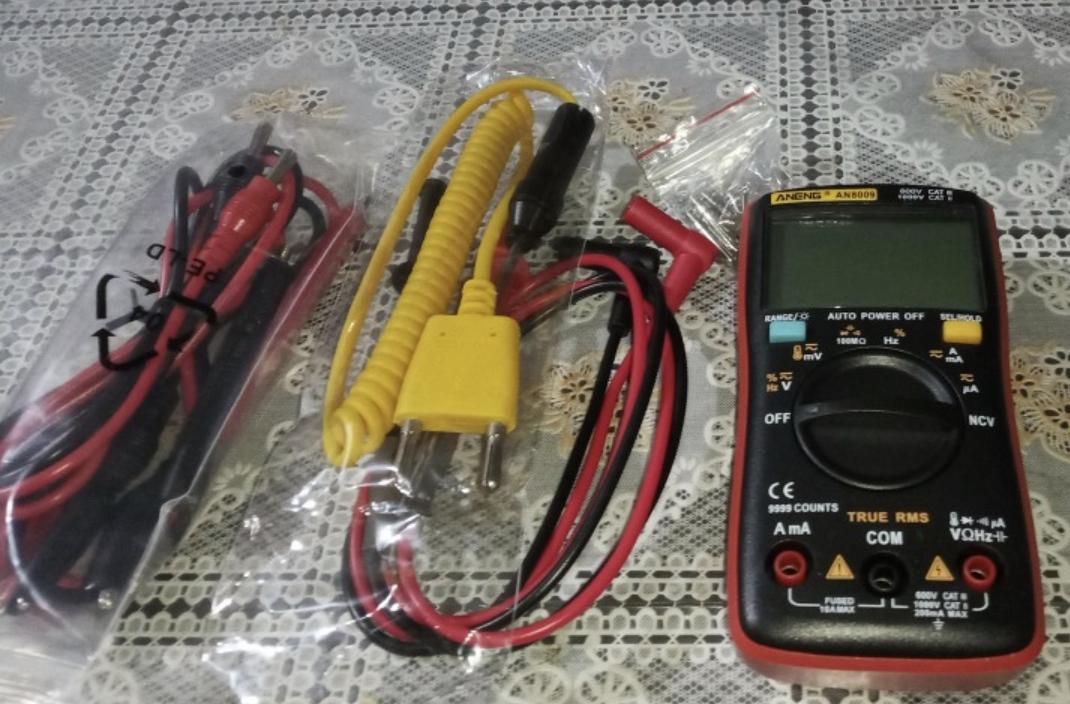

Мультиметр ANENG AN8009

Очень приличный бюджетный девайс с серьезными возможностями. Тестер очень компактный и легкий, его удобно переносить в прилагаемой сумке. Комплектация включает 8 пар разных насадок (щупы, крокодилы), датчик температуры и инструкцию.

Помимо напряжения, тока и сопротивления, мультиметр измеряет емкость, частоту и температуру. Есть возможность проверки диодов и транзисторов. Что особенно нравится в этом гаджете — функция бесконтактного обнаружения сетей переменного тока. С этим приборчиком вы точно не просверлите проводку в стене.

Есть два режима измерений — автоматический и ручной. Автоматика работает хорошо, тестер моментально определяет нужный диапазон и показывает точное значение параметра. Работает от двух батареек, которые в комплект не включены. Это — единственный очень условный «недостаток», все остальное — на высоком уровне.

Популярные бренды

На сегодняшний день на рынке можно встретить много бытовых и профессиональных наборов для пайки, которые отличаются между собой комплектацией, ценой и качеством. Хорошо себя зарекомендовала продукция от следующих мировых брендов.

Newacalox

Этот производитель выпускает паяльные инструменты в удобном кейсе с соответствующими принадлежностями для профессионального паяния. Кейс на замке и выполнен из прочного материала, что обеспечивает надежное хранение всех инструментов. Этот набор поставляется в комплектации с оловом для пайки сечением 1 мм и весом 10 г, пастообразной канифолью (80 г), металлическим пинцетом с ровным и длинным кончиком, двумя отвертками и подставкой. Помимо этого, в наборе имеются и такие вспомогательные приспособления, как чип-держатель (используется для извлечения различных мелких компонентов), игла (может применяться для удаления или очистки припоя), скребок-щетка, нож и рычажок (для извлечения конденсаторов и микросхем). Преимущества набора: многофункциональный и подходит как для новичков, так и для профессионалов в паяльном деле. Минус – высокая стоимость.

Vitok

Продукция, выпускаемая под этим брендом, получила много положительных отзывов и зарекомендовала себя хорошим качеством. Паяльные наборы Vitok выпускаются в комплектации с индукционным паяльником, который нагревается до рабочей температуры менее чем за 40 секунд, нагрев регулируется автоматически, а температура может достигать диапазона от +200 до +450С.

Паяльник поставляется в наборе с пятью железными наконечниками, паяльной проволокой, подставкой и канифолью. Преимущество – очень большой набор, состоящий из множества приспособлений и качественного инструмента. Недостатков нет.

Rexant

Набор для пайки от этого производителя успели по достоинству оценить многие опытные мастера, несмотря на то, что он может показаться слишком простеньким (состоит только из 4 предметов). В комплектацию входит паяльный прибор мощностью 30 Вт, который оснащен тонким и длинным жалом, подставка, пинцет и канифоль. Плюсы – паяльник быстро нагревается и обеспечивает качественную пайку. Минус – продается без кейса и съемных насадок.

Topex

Под этой торговой маркой выпускаются хорошие наборы для пайки, среди которых отдельного внимания заслуживает модель Topex 44E116, предназначенная для газовой пайки и имеющая в комплектации выжигатель, 3 насадки. Паяльный аппарат имеет мощность 3.8 кВт и подходит для пайки деталей, которым требуется температура нагрева до +1850С. Производитель выпускает наборы в комплектации с удобным металлическим кейсом, благодаря которому удобно хранить и транспортировать инструменты. Такой набор можно покупать как для предприятий, так и для домашних мастерских.

Какие вспомогательные приспособления для пайки нужны

Конечно же, помимо паяльника, олова и канифоли, не обойтись паяльщику и без таких вспомогательных приспособлений для пайки, как:

Оплётка для выпайки — поможет на первых порах правильно рассчитать нужное количество припоя. Состоит такая оплётка из множества тонких медных проводов, которые перед применением покрываются слоем флюса. Пользоваться такой оплёткой очень просто. Чтобы удалить лишний остаток припоя, необходимо поместить оплётку в зону пайки, после чего прижать её жалом паяльника и разогреть припой.

  • Очиститель для жал паяльника — чтобы жало паяльника каждый раз было как новое, обязательно нужно пользоваться очистителями для жала. Каждый раз после пайки достаточно протирать жало паяльника таким очистителем, чтобы оно было всегда чистое.
  • Активатор паяльного жала — не менее важный аксессуар для пайки, если обычный очиститель для жала не помогает. Также активатором паяльного жала чистят особые виды жал, которые не терпят абразивной чистки.
  • Пинцет и кусачки — там, где нужна тонкая работа, пинцет и кусачки всегда приходят на помощь.
  • Набор вспомогательных инструментов паяльщика — очень полезный набор, в который входят всевозможные зажимы и держатели. Удобный и эффективный в работе инструмент, когда нужно паять платы и мелкие радиодетали.

Прежде чем начинать паять, обязательно залудите жало паяльника. Сначала придайте ему необходимую форму молотком, после этого зачистите наждачкой, и только потом покройте поверхность жала флюсом и расплавленным оловом.

Обзор производителей и моделей

Многие радиолюбители часто теряются в выборе устройств. Но, безусловно, все приобретают специальную паяльную станцию. Для удобства работы необходимо подобрать электроприбор, который подойдет именно вам.

Модель

Паяльный инструмент следует выбирать, опираясь на вид деятельности. Перед тем, как купить паяльник электрический для микросхем, давайте определимся с назначением и производителями.

Так, паяльные станции можно разделить на три вида:

  1. Для домашней пайки электроприборов.
  2. Для работы (ремонта электроники).
  3. Спайка деталей автомобиля.

В первую очередь стоит обратить внимание на производителя паяльных станций

Немецкая и китайский

Выбор паяльной станции немецкой фирмы для дома будут не лучшим решением, так как цена очень высока и рациональнее будет покупать ее для профессионального использования.

Китайская модель

Паяльные станции

  • Quick 202В УЫВ – для непрофессионалов.
  • Quick 702 ESD – для профессиональных специалистов.

Для работы с деталями автомобилей отлично подходит термовоздушная станция «Lukey 868».

Модели

На данный момент самые бюджетные паяльные станции производит , которая очень популярна. Но мнения об этой компании расходятся. Одни радиолюбители и мастера утверждают, что это самое дешевое китайское оборудование, которое достаточно быстро ломается, а также может стать причиной пожара.

Качественная паяльная станция

Другие рекомендуют эту фирму для неопытных радиолюбителей, так как при щепетильном отборе моделей станции можно найти достаточно качественно оборудование, которое имеет приемлемую цену для работ в домашних условиях.

Настольный поглотитель дыма

Во время работы не стоит забывать и о здоровье. Все-таки пайка сопровождается выделением не самых полезных веществ, включая всякие смолы. Вот этот небольшой портативный поглотитель дыма сделает процесс ремонта плат более безопасным.

В комплекте идут 10 губчатых фильтров, улавливающих вредные вещества. Как пишет производитель, девайс очищает воздух на 80%. Приборчик не очень мощный, поэтому ставить его желательно поближе к себе. Лучше всего он вытягивает на расстоянии сантиметров до 20—25, дальше действует слабее.

При заказе обязательно обратите внимание на выбор правильного напряжения питания (220 В) и варианта исполнения вилки (EU). Ну я думаю вы и так это понимаете

Виды паяльников для пайки проводов по мощности

На виды рассматриваемые приборы классифицируются по такому параметру, как мощность. По мощности они выпускаются следующих номиналов — 12, 20, 40, 60, 100Вт и более

Этот параметр важно учитывать, когда выбирается инструмент. Какой мощности лучше покупать паяльник, мало кому известно, поэтому очень часто новички приобретают прибор, который не справляется с поставленными задачами

Чем больше мощность, тем выше возможности инструмента, но когда работы проводятся с полупроводниковыми элементами, припаиваемые к плате, то высокомощные приборы здесь не нужны. Чтобы обеспечить соединение деталей посредством пайки, необходимо осуществить их предварительный прогрев. Температура нагрева деталей должна быть выше, чем плавления припоя, чтобы обеспечить качественное соединение. Если мощность прибора будет недостаточная для прогрева спаиваемых деталей, то реализовать процедуру будет крайне трудно.

Отсюда получается следующее:

  1. Инструменты мощностью 12 и 20 Вт используются исключительно для работы с полупроводниковыми элементами — конденсаторами, резисторами, диодами, транзисторами и т.п. Пропаять соединение двух электрических проводов большого сечения такими приборами будет очень трудно
  2. Приборы с мощностью от 40 до 100 Вт являются самыми популярными, так как они подходят для работы с полупроводниковыми элементами и медными проводами
  3. Мощные паяльники от 100 Вт и выше предназначены для пайки теплообменников газовых колонок и прочих крупногабаритных деталей

От мощности инструмента зависит размер стержня, а он оказывает непосредственное влияние на возможность проведения работ с мелкими или крупными деталями. Чем выше мощность прибора, тем быстрее происходит прогрев жала, а значит, инструмент через короткий промежуток времени после подключения в розетку, может использоваться для пайки.

https://youtube.com/watch?v=wEUZ4_08ZGA

Это интересно! Чем больше мощность прибора, тем быстрее нагревается жало, однако большинство радиодеталей не допускают воздействия температуры более 70 градусов. Отсюда получается, что при использовании высокомощных паяльников, не допускается воздействие на полупроводниковые элементы продолжительностью более 3 секунд.

Использование винтовых контактных зажимов

Соединение медных и алюминиевых проводов

Этот метод быстр, прост и эффективен. А что самое главное, такими зажимами можно объединить разнородные металлы. Например, если вам нужно соединить алюминиевый и медный проводники, что само по себе, как известно, противопоказано. Такие зажимы очень просты и компактны, а их стоимость может вас приятно удивить.

Для соединения проводов зажимами нужно осуществить только 2 шага:

  1. Снять 5 мм изоляции.
  2. Вставить в зажимы и затянуть винт.

Подплавленные контакты клеммной колодки

Вот и все, как видите, все очень просто и быстро

Важно только контролировать силу, с которой вы зажимаете. Если закрутить винт слишком сильно, можно повредить жилы. Особенно нужно быть внимательными при работе с алюминиевыми проводами

Особенно нужно быть внимательными при работе с алюминиевыми проводами.

Единственным недостатком винтового соединения является то, что при работе с многожильным кабелем его нужно обжать специальной насадкой, чтобы обеспечить нормальный контакт и целостность провода.

Как правильно соединить?

Выпускаются распаечные коробки со встроенными клеммными колодками. Подключение проводников в них не составляет труда: зачищенные жилы заводят в клеммы и фиксируют винтом или пружиной.

Но чаще коробка представляет собой лишь корпус с крышкой и выполняет только две функции:

  1. изоляция электрических контактов (потенциально опасные места) от строительных конструкций и отделки, как правило, состоящей из легковоспламеняемых материалов;
  2. обеспечение быстрого доступа к сопряжениям проводников.

В таких коробках монтажник соединяет провода любым способом на свое усмотрение. Вариантов соединения достаточно много. В некоторых используются специальные приспособления, другие обходятся без них. Для полного понимания стоит рассмотреть этот вопрос подробно.

В электрических схемах не допускается непосредственный контакт алюминия и меди: оба материала быстро разрушаются вследствие электрохимической коррозии.

Технология пайки паяльником

Существует два вида технологий, а именно с использованием флюса или с канифолью. Стоит отметить, что выбор технологии проведения работ целиком и полностью зависит от мастера, здесь каждый исходит из собственного опыта.

Пайка с канифолью

Паять инструментом с канифолью намного сложнее, чем с использованием флюса. Однако, мастерски овладев техникой, любой человек может выполнить 90 процентов задач.

Ярким примером станет техника, как правильно паять провода паяльником. Первоначально следует его прогреть: жало инструмента приложить плоскостью. Затем опустить провод с прижатым жалом в канифоль. После выполнения данной процедуры он становится подготовленным. Затем, жалом прибора необходимо взять небольшую часть припоя и нанести его на провод.

Жало прибора нужно очистить металлической губкой и коснувшись канифоли, провести прибором по плате, при этом останется тонкий слой канифоли на поверхности. После выполнения данных манипуляций, поверхности становятся подготовленными. В завершение, следует прижать к проводу жало тонким слоем припоя и «пройтись» по месту спайки.

Пайка с флюсом

Для пайки потребуется окунуть во флюс кисточку и переместить ее на место спайки. Затем, нанести припой и приступить к процессу.

Казалось бы, процедура проста и выполнить ее может даже человек, не имеющий опыта. Однако, это не так. Работа с кислотой имеет массу сложностей:

под каждый материал следует подбирать свой флюс, поскольку они не взаимозаменяемы и зачастую могут давать обратный эффект;
категорически запрещено применять через чур активные флюсы на микросхемах;
по окончании эксплуатации прибора важно удалить остатки флюса, в противном случае он будет способствовать разложению металла.

Виды паяльников по величине питающего напряжения

Рассматриваемые инструменты выпускаются разных видов, и первым критерием, по которому приборы отличаются между собой, является их напряжение питания. По этому параметру паяльники классифицируются по следующим величинам напряжения питания — 12, 24, 36, 42, 220 и 380В. Почему приборы выпускаются разного напряжения? Вполне уместный вопрос, на который можно ответить следующим образом:

  1. Для обеспечения безопасности человека. Если работы проводятся инструментом во влажном помещении, то разрешается пользоваться только такими устройствами, которые функционируют от напряжения до 36В, но не более того. Корпус прибора при этом следует обязательно заземлить, что позволит предотвратить поражения человека электрическим током
  2. Сфера применения прибора. Прибор используется для пайки не только дома, но и на производстве, где с его помощью осуществляется соединение различных крупных деталей. Для таких целей используются высокомощные инструменты, работающие от сети 220В. При выполнении спаечных работ на легковых и грузовых автомобилях, а также мотоциклах применяются приборы, работающие от постоянного напряжения 6, 12 и 24В
  3. Мощность — чем мощнее нужен прибор, тем выше параметр питающего напряжения должен быть. К примеру, маломощный паяльник на 12Вт вовсе не имеет смысла изготавливать под напряжение 220В. Ведь для этого понадобится сделать большое количество витков из очень тонкой нихромовой нити. В итоге получится крупногабаритный инструмент, имеющий очень малую мощность. Аналогичная ситуация с высокомощными приборами, которые сложно сделать, если их напряжения питания будет рассчитано на 12 или 24В

Это интересно! Применение нихромовой проволоки в качестве нагревательного элемента позволяет изготавливать паяльники, работающие не только от переменного, но и постоянного напряжения. Отличие заключается в толщине проволоки, а также количестве витков.

Подготовка

Правильная подготовка позволит работнику избежать трудностей в ходе эксплуатации инструмента и травм.

Рабочего места

В первую очередь важно обеспечить достаточное освещение— не меньше 500 люкс. При необходимости улучшить условия можно путем использования источника местного освещения

Также следует уделить внимание вентиляции. Помещение лучше всего оборудовать вытяжкой, но если это невозможно, то в ходе работы мастеру потребуется делать небольшие перерывы, для проветривания рабочего места

Выбор паяльника по мощности

Для работы используют приборы различной мощности. Чтобы выбрать конкретную модель, чаще всего учитывают то, что:

  • для работы с электроникой используют маломощные паяльники;
  • если необходимо спаивать толстый слой меди, применяют 100-ваттный инструмент;
  • для массивных деталей используют модели с мощностью 200 Вт.

Для домашнего применения подойдут паяльники с небольшой мощностью

Подготовка паяльника к работе

Перед первой эксплуатацией агрегата важно убрать остатки заводской смазки с его корпуса. В противном случае они будут выгорать, в результате чего образуется неприятный запах

Кроме того, жало нужно также очистить от оксидной пленки.

Подготовка деталей к пайке

Паяют детали всегда в несколько шагов. Изначально следует подготовить поверхность проводника:

  • удалить оксидную пленку с последующим обезжириванием;
  • выполнить облуживание.

После выполнения данных действий можно приступать к соединению деталей

Важно также зачистить провода, которые ранее использовались

Также следует снять оксидную пленку. Выполнить действие можно с помощью наждачной бумаги, ножа или напильника. Паять деталь разрешено только после обезжиривания.

Залудить проводник из меди нужно под флюсом, после прогрева припой должен покрыть поверхность материала тонким слоем. Если имеется наплыв, пайку стоит отложить. В данном случае припой нужно расположить вертикально и провести паяльником с верхней в нижнюю точку.

Если же нужно паять алюминий, то следует совместить процесс зачистки и обслуживания. Для этого провод, покрытый канифолью, необходимо поместить в наждачную бумагу, разогреть его с одновременным вращением.

Перед эксплуатацией инструмента требуется очистить жало

Как выпаять микросхему из платы паяльником легко и безопасно

На сегодняшний день есть множество современных приборов для того, чтобы выпаять микросхему и другие радиокомпоненты из старой платы. Учитывая новейшие технологии, большинство из них дорогостоящие.


Как выпаять микросхему 3-мя способами

Для того чтобы выпаять микросхему с платы можно использовать некоторые способы:

  1. С помощью отсоса.
  2. Использовать специальные насадки.
  3. При помощи паяльника с применением трубочек.
  4. Использование специального фена (подходит для больших плат и схем).

Все эти методы требуют немалых финансовых затрат.

Как использовать самодельный паяльник для микросхем? Работаем по старинке

Но можно найти альтернативу цена/качество, используя старый проверенный «дедовский способ».

  1. Для этого понадобиться всего лишь игла от медицинского шприца.
  2. Ее нужно обточить или просто отрезать острый кончик.
  3. Весь процесс занимает несколько минут.
  4. В отверстие иглы просовывается ножка чипа и с помощью паяльника нагревается припой.
  5. Когда прибой расплавиться, необходимо надавить на иглу чтобы она прошла в отверстие платы, затем немного прокрутить.
  6. Таким образом, можно быстро и легко отпаять микросхему и ее ножки будут как новые.

Вот так с помощью обычного шприца и без финансовых затрат можно отпаять микросхему при помощи шприца.


Используем подручный материал

Опрессовка соединительной гильзой

Опрессовка медных проводов в разрезе

Довольно надежный метод, для которого потребуется приобретение соединительной гильзы. Вам нужно подобрать ее исходя из диаметра соединяемого пучка. В зависимости от проводов, которые вы соединяете, выбирается материал самой гильзы. Для медных проводов гильза должна быть медной, для алюминиевых – алюминиевая. Чтобы соединение было надежным, гильзу обжимают специальным инструментом, который называется пресс-клещи. Эта технология довольно эффективна и стоит, наряду с остальными методами, в нормативных документах.

Соединение опрессовкой алюминиевых проводов

Чтобы соединить таким способом вам нужно:

  1. Снять изоляцию, учитывая длину вашей гильзы.
  2. Скрутить провода в пучок и ввести их в гильзу.
  3. Обжать гильзу при помощи пресс-клещей.
  4. Место скрутки заизолировать термоусадкой или изоляционной лентой.

В такой работе использовать пассатижи не рекомендуется, так как соединение не будет достаточно надежным. Гораздо лучше купить пресс-клещи или одолжить их у добрых соседей.

Этот метод можно назвать наиболее надежным и безопасным, ведь провода соединяются при помощи сплавки и становятся одним целым. Благодаря тому, что сварка не будет окисляться, со временем такой контакт не будет ослабевать. Но чтобы осуществить такую работу вам понадобятся навыки работы с оборудованием для сварки.

Кроме умений, вы должны заготовить:

  • сварочный аппарат на 24 вольта, мощностью более 1 кВт;
  • сварочные перчатки для защиты кожи;
  • очки или маску для сварки;
  • наждачную бумагу для зачистки проводов ;
  • канцелярский нож для снятия изоляции;
  • угольный электрод;
  • флюс, благодаря которому расплав будет защищен от воздействия воздуха.

Сварка меди с алюминием

После того как все инструменты и материалы готовы, остается только сделать сварку, что не составит особого труда. Работу можно разделить на несколько шагов:

  1. Снять изоляцию на 60–80 мм и зачистить их, используя наждачную бумагу. Жилы должны блестеть.
  2. Соединить провода методом скрутки, накрутив один на другой так, чтобы концы были на уровне друг друга. Рекомендуется делать длину не меньше 50 мм.
  3. Насыпать флюс в углубление вашего электрода.
  4. Поставить «массу» аппарата на оголенный провод, включить сварочный аппарат и прижать электрод к верхушке скрутки.
  5. Держите электрод до тех пор, пока не образуется некий шарик, называющийся контактной точкой. Обычно на это уходит 1–3 сек.
  6. Остается очистить точку от флюса и заизолировать место сварки термоусадочной трубкой или изолентой.

Такого типа соединения будут служить долго. В некоторых старых хрущевках такая сварка держалась 50 лет и стабильно выполняло свою функцию.

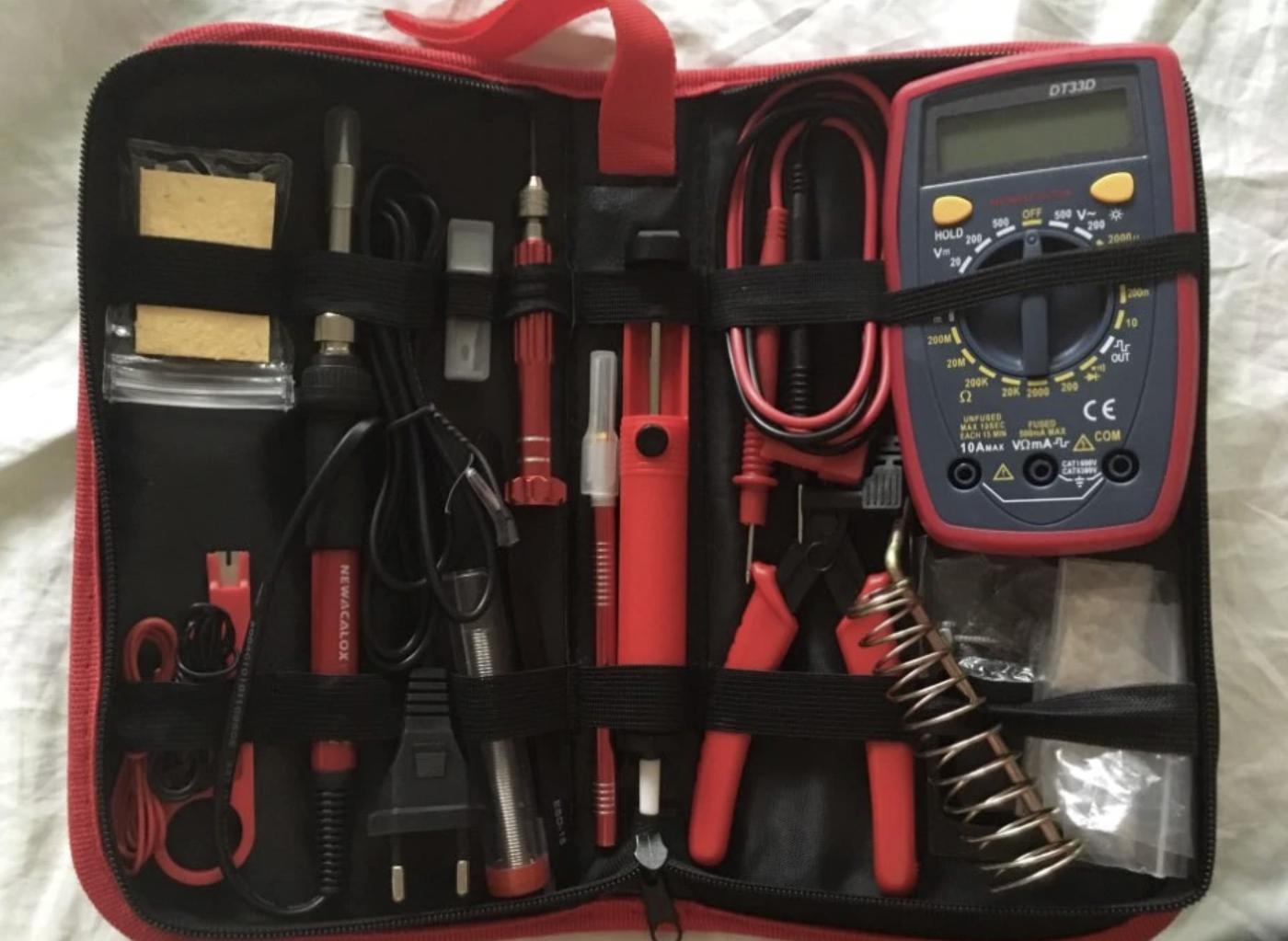

Набор для электронщика

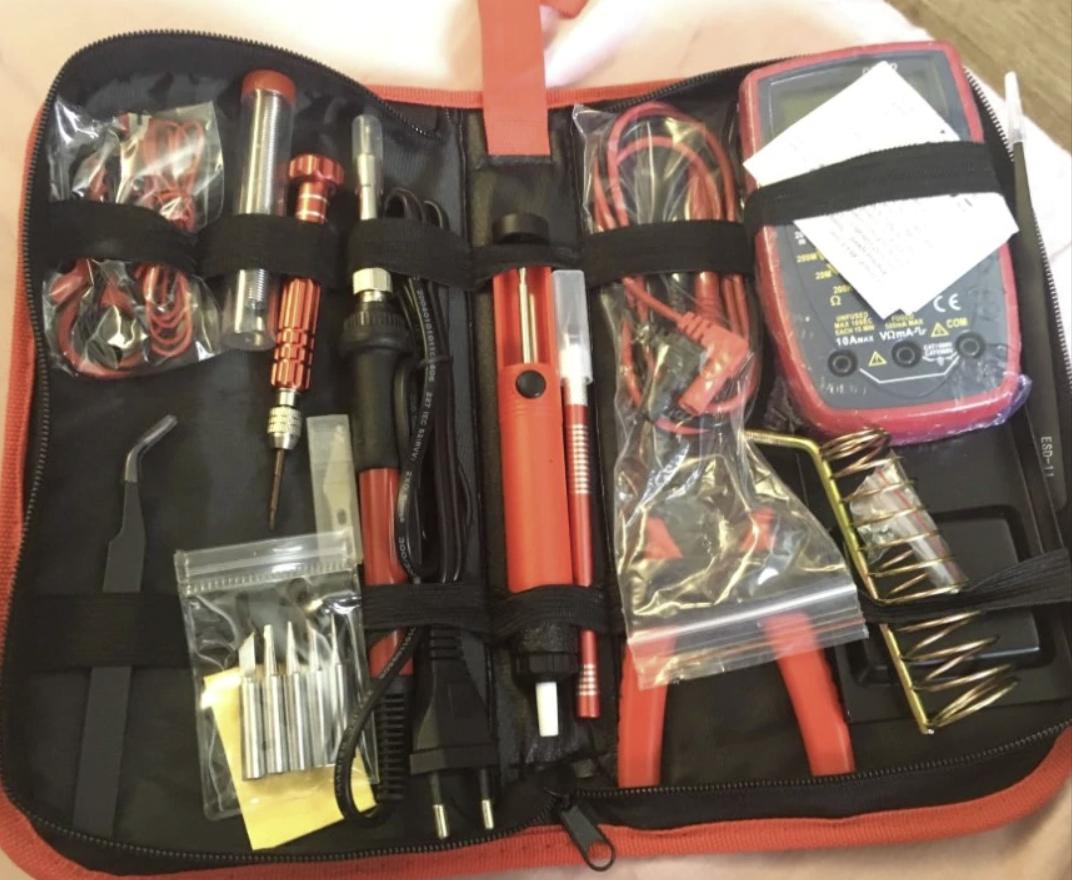

Очень удобный и недорогой набор инструментов со всем самым необходимым для пайки и ремонта.

Состав комплекта весьма богат, смотрите:

  • паяльник мощностью 60 Вт с регулировкой температуры 200 — 480 °C;
  • 5 сменных паяльных жал разной формы;
  • подставка для паяльника;
  • припой;
  • вакуумный отсос для удаления излишков припоя;
  • цифровой мультиметр — очень компактный и легкий. Его возможности поскромнее девайса, который мы описали выше, но все самое нужное здесь есть;
  • кусачки (бокорезы);
  • отвертка со сменными насадками;
  • нож со сменными лезвиями;
  • инструмент для зачистки;
  • два пинцета;
  • сумка.

Конечно, нельзя сказать, что входящий в этот набор инструмент обладает сверхвысоким качеством. Но по такой цене это очень хороший вариант. Благодаря компактной, но вместительной сумке этот комплект особенно удобно брать с собой «на выезд».

Флюсы и припои — как правильно подобрать

По описанным выше причинам правильный выбор флюса и припоя — это практически половина успеха в паяльном деле. К счастью, имеются вполне универсальные марки, подходящие для большинства задач. Отрасль применения почти всех флюсов и припоев вполне доходчиво указывается на этикетках, но некоторые аспекты их применения всё же нужно знать.

Начнём с флюсов. Их применяют для протравливания деталей, снятия и растворения оксидной плёнки с дальнейшей защитой металла от коррозии. Пока поверхность покрыта флюсом, можно быть уверенным в её чистоте, как и в том, что расплавленное олово будет хорошо её смачивать и растекаться.

Флюсы различают по типу металлов и сплавов соединяемых деталей. В основном это смеси металлических солей, кислот и щелочей, активно вступающих в реакцию при нагреве паяльником. Ну а поскольку оксидных форм и загрязнений существует достаточно много, коктейль должен специально подбираться под конкретный тип металлов и сплавов.

Активный флюс для пайки

Условно флюсы для пайки делятся на два типа. Активные флюсы создаются на основе неорганических кислот, в основном хлорной и соляной. Недостаток их в необходимости смывки сразу по завершении пайки, иначе остатки кислот вызывают довольно сильное корродирование соединения и сами по себе обладают достаточно высокой проводимостью, способной вызвать замыкание. Зато активными флюсами можно паять практически что угодно.

Второй тип флюсов создаётся, преимущественно, на основе канифоли, которая может использоваться и в чистом виде. Жидкий флюс гораздо удобнее в нанесении, в него также входят спирт и/или глицерин, полностью испаряющиеся при нагреве. Канифольные флюсы наименее эффективны при пайке стали, однако для цветных металлов и сплавов используют преимущественно их или другие соединения органической химии. Канифоль также требует смывки, ибо в долгосрочной перспективе она способствует корродированию и может становиться проводимой, набирая влагу из воздуха.

Жидкая и твёрдая канифоль

С припоями всё несколько проще. В основном для пайки используются свинцово-оловянные припои марки ПОС. Цифра после маркировки означает содержание олова в припое. Чем его больше, тем выше механическая прочность и электропроводность соединения и при этом ниже температура плавления припоя. Свинец используется для нормализации процесса застывания, без него олово может растрескаться или покрыться иглами.

Припой ПОС-61 с канифолью внутри

Существуют специальные типы припоев, прежде всего — бессвинцовые (БП) и прочие нетоксичные, в них свинец заменён индием или цинком. Температура плавления у БП выше, чем у обычных, но соединение прочнее и более устойчиво к коррозии. Есть также легкоплавкие припои, растекающиеся уже при 90–110 ºС. К таким относятся сплавы Вуда и Розе, используют их для пайки компонентов, чувствительных к перегреву. Специальные припои находят главное применение при пайке радиоаппаратуры.

Сплав Розе
