Осциллограф

Органы управления

О том, как пользоваться осциллографом при проведении измерений, проще всего рассказать на примере аналоговых приборов, которые до сих пор не потеряли своей актуальности и которым в отдельных случаях даже отдаётся предпочтение. Знакомство с этим относительно сложным электронным устройством следует начать с изучения его лицевой панели, на которую выводятся все необходимые органы управления.

Панель управления

На ней можно различить несколько зон, ответственных за определённую функцию из полного набора возможностей этого прибора

Прежде всего, обращает на себя внимание экран устройства, на котором отображаются все параметры измеряемого сигнала (его форма, размах и длительность)

Помимо этого, на лицевой панели выделяются следующие функциональные зоны:

  • Модуль развёртки, задающий режимы измерения сигнала по его частотной характеристике (обозначается как «Длительность»);
  • Усилительный блок, ответственный за чувствительность измерения («Усиление»);
  • Органы управления положением отображения сигнала на экране устройства, позволяющие перемещать его как по вертикали, так и по горизонтали (вращающиеся ручки с соответствующими стрелками);
  • Модуль синхронизации, задающий способ запуска развёртки, которая может быть автоматической, ручной или принудительной.

К основному функциональному набору следует отнести дополнительные регуляторы и переключатели, расширяющие возможности осциллографа до требуемого в каждом конкретном случае уровня. Знакомство с их назначением поможет определиться с тем, как работать с осциллографом в тех или иных ситуациях.

Обратите внимание! В различных моделях набор вспомогательных опций может иметь заметные отличия. Отличаться может и их состав: более «скромный» для простых и дешёвых образцов изделий и значительно расширенный – для моделей профессионального уровня

Отличаться может и их состав: более «скромный» для простых и дешёвых образцов изделий и значительно расширенный – для моделей профессионального уровня.

Органы управления на передней панели

Как правило, для управления осциллографом используются регуляторы и клавиши на передней панели. В дополнение к органам управления на передней панели многие современные высокопроизводительные осциллографы теперь оснащаются операционными системами, в результате чего они ведут себя как компьютеры. Вы можете подключить к осциллографу мышь и клавиатуру и использовать их для настройки органов управления с помощью выпадающих меню и кнопок на дисплее. Кроме того, некоторые осциллографы имеют сенсорные экраны, поэтому для доступа к меню вы можете использовать стилус или прикосновение пальцами.

Перед началом измерений…

Когда вы приступаете к работе с осциллографом, прежде всего проверьте, что используемый входной канал включен. Для установки осциллографа в исходное состояние по умолчанию нажмите клавишу (Настройки по умолчанию), если она есть. Затем, при ее наличии, нажмите клавишу (Автоматическое масштабирование). Это позволяет автоматически настроить вертикальный и горизонтальный масштаб, так, чтобы сигнал отображался на дисплее наилучшим образом. Эти настройки могут рассматриваться в качестве отправной точки, и в них затем можно вносить необходимые изменения. Если сигнал вдруг будет потерян, или возникнут проблемы с отображением сигнала, рекомендуется повторить эти шаги. Передние панели большинства осциллографов включают, по крайней мере, четыре основных блока: органы управления системами вертикального и горизонтального отклонения, органы управления системой запуска и органы управления входными каналами.

Органы управления системой вертикального отклонения

Органы управления системой вертикального отклонения осциллографа обычно объединяются в блок, который обозначен как «Vertical». Эти элементы позволяют настраивать параметры отображения сигнала по вертикальной оси дисплея. Так, например, среди них есть регуляторы, с помощью которых задается число вольт на деление (коэффициент отклонения) по оси Y сетки экрана. Вы можете растягивать осциллограмму по вертикали, уменьшая значение коэффициента отклонения, или, наоборот, сжимать ее, увеличивая эту величину. Кроме того, в блок «Vertical» входят органы управления положением (смещением) сигнала по вертикали. Эти регуляторы позволяют просто перемещать всю осциллограмму вверх или вниз по дисплею. На рисунке 7 показан блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.

Рис. 8. Блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 X

Органы управления системой горизонтального отклонения

Органы управления системой горизонтального отклонения на передней панели осциллографа обычно объединяются в блок, который обозначен как «Horizontal». Эти органы управления обеспечивают настройку горизонтального масштаба осциллограммы. Один из элементов этого блока позволяет задавать масштаб по оси X — число секунд на деление (или коэффициент развертки). Уменьшая величину коэффициента развертки, вы можете уменьшить интервал времени, отображаемый на экране. Еще один регулятор этого блока предназначен для управления положением (смещением) осциллограммы по горизонтали. Он позволяет перемещать осциллограмму по экрану слева направо и наоборот точно в нужное положение. На рисунке 9 показан блок органов управления системой горизонтального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.

Рис. 9. Блок органов управления системой горизонтального отклонения осциллографа Keysight серии InfiniiVision 2000 X

Электронный осциллограф (ЭО) — устройство, с помощью которого наблюдают, исследуют и измеряют амплитуды электрических сигналов и их временные параметры. Такой прибор является наиболее распространенным радиоизмерительным агрегатом, благодаря которому можно увидеть происходящие электрические процессы вне зависимости от момента появления импульса и его продолжительности. По передаваемому на экран изображению возможно с точностью определить амплитудные колебания исследуемого сигнала и их длительность на любом участке сети.

Осциллографы, работающие на основе электронно-лучевой трубки — громоздкие и маломобильные агрегаты. Однако они отличаются высокой точностью измерений. Такие приборы способны быстро обрабатывать входящие сигналы. Они имеют широкий частотный диапазон и отличную чувствительность.

Как правильно настроить осциллограф?

Способы усиления сигнала

Осциллографы любого типа и марки оснащены регулятором сигнала, посредством которого изменяется масштаб выводящегося на экран изображения. Например, если задать масштаб напряжения 1 В на 1 клетку и выстроить экран высотой в 10 клеток, то сигнал, передающий напряжение в 30 В будет не заметен. И в обратном случае — для того, чтобы просмотреть осциллограмму низкого напряжения, требуется увеличение масштаба.

Принцип работы регулятора развертки

Принцип работы регулятора развертки аналогичен функции регулятора напряжения, только действия он производит с горизонтальной осью — осью времени, изменяя число миллисекунд, приходящихся на одну клетку. При уменьшении значения развертки имеется возможность более подробного изучения малых участков выведенного на экран сигнала.

Для анализа цикличности сигнала величину развертки необходимо увеличить. Сигнал на экране «развернется» и теперь появится возможность с его помощью определить значения частоты, типа и других параметров.

Блок управления параметрами синхронизации

Осциллограмма выводится на экран до тех пор, пока последний не закончится, после картинка начинается по новой. Так как график показывается с высокой скоростью, то экран показывает изображение в движении либо что-то непонятное. Причина этого достаточно просто: новые линии накладываются на уже показанные старые с неизбежным смещением и по вертикальной, и по горизонтальной оси.

Для устранения непонятных входных сигналов и служит блок управления параметрами синхронизации. Таким образом, если принять напряжение синхронизации за 0 В при изучении синусоидального сигнала, то его отрисовка будет представлена, начиная именно с этого значения напряжения, а закончится только тогда, когда закончится экран. После этого отрисовка будет повторять прошедший путь только с очередного «нуля», показывая стабильную и ровную картинку. При этом все изменения напряжения станут четкими и сразу заметными.

В простейшем виде блок синхронизации оснащен двумя регулирующими элементами. Первый из них служит для изменения настроек стартового напряжения, второй — для выбора типа запуска. Посредством второго переключателя имеется возможность задания важнейшего параметра: будет ли картинка начинаться при падении синусоиды до 0 В, либо наоборот, при ее возрастании до нуля. В большинстве типов отечественных осциллографов позиции регуляторов называются «Фронт» и «Спад».

Применение и интересные факты

Являясь одним из важнейших аппаратов в радиоэлектронике и радиотехнике, он широко используется в лабораторных, прикладных и научно-исследовательских целях. Позволяет изучать, контролировать и измерять параметры электрических сигналов и радиоволн при воздействии разнообразных датчиков. Прибор позволяет:

  1. Определять частоту сигнала по измерению его временных характеристик.
  2. Измерять временные параметры для получения значения амплитуды напряжения.
  3. Выяснить постоянную и переменную классического сигнала.
  4. Изучать сдвиги фаз, происходящие при прохождении различных участков цепи.
  5. Исследовать внутренние механизмы, происходящие в электрической цепи.
  6. Наблюдать частоту колебания и особенности искажения сигнала.
  7. Вычислить соотношение шума и сигнала, стационарность шума и возможные изменения по временным параметрам.
  8. Наладить оперативный и периодический контроль качественных характеристик телевизионного тракта в системе телевещания.

Широко применение осциллографа в диагностике и ремонте автотранспорта. Благодаря своим характеристикам он способен выявить неисправные катализаторы, проверить функционирование исполнительных механизмов, кратко указать основные идентификационные сведения системы, считать код неисправностей, который сохраняет система, отследить изменения сигналов датчиков системы.

Учёными выделено несколько занимательных фактов работы и создания фиксирующего прибора, популярного в электромеханической сфере любого производства. К ним относят:

  • Именно экран одного из осциллографов был использован как дисплей первой видеоигры, визуализирующей игру в теннис. Игра Tennis For Two создавалась на работе аналоговых вычислительных машин. Управление основано на специальном игровом контроллере — Paddle.
  • Радиолюбителями используется тракт записи звука, установленный на звуковой карте компьютера в качестве прибора ввода измерения низких частот.
  • Часто встречается ошибочное написание прибора «осцелограф».
  • Квалифицированные любители радиоэлектроники, не являющиеся чайниками в мире электроники, занялись самостоятельным изготовлением приборов для процесса осциллографирования в качестве приставки к ПК или телевизору. Сейчас эта потребность не так актуальна. Освоенные технологии массового производства подобных товаров имеют низкую себестоимость.

Как измерить частоту

При помощи осциллографа можно провести измерения временных интервалов, в частности, периода сигнала. Вы понимаете, что частота любого сигнала всегда пропорциональна периоду. Измерение периода можно провести в любой области осциллограммы. Но удобнее и точнее провести замер в тех точках, в которых график пересекается с горизонтальной осью. Следовательно, перед началом измерений обязательно установите развертку четко на горизонтальную линию, расположенную по центру. Так как пользоваться портативным цифровым осциллографом намного проще, нежели аналоговым, последние давно канули в лету и редко используются для измерений.

Далее, используя рукоятку, обозначенную горизонтальной двунаправленной стрелкой, необходимо сместить начало периода с крайней левой линией на экране. После вычисления периода сигнала можно, используя простую формулу, рассчитать частоту. Для этого нужно единицу разделить на вычисленный ранее период. Точность измерений бывает различной. Чтобы увеличить ее, необходимо как можно сильнее растягивать график по горизонтали.

Обратите внимание на одну закономерность: при увеличении периода уменьшается частота (пропорция ведь обратная). И наоборот – при уменьшении периода происходит увеличение частоты. Низкое значение погрешности – это когда она составляет менее 1 процента

Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения

Низкое значение погрешности – это когда она составляет менее 1 процента. Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения.

ОСЦИЛЛОГРАФ В ДИАГНОСТИКЕ

Диагностика генераторов без разборки

Владимир Селиверстов

Очень часто встречаются машины в которых после запуска двигателя горит или едва тлеет лампа зарядки АКБ, но в остальном владельцев ничего не беспокоит. Зарядка есть – 13,5 – 14,2В. Единственное НО… при включении потребителей, напряжение на клеммах АКБ падает до 13,3 – 12,6В. Тут уже понятно, что неисправен генератор. Придется его снимать и ремонтировать. Перед тем как приступить к демонтажу и ремонту, для начала неплохо бы знать, в чем причина неисправности и что необходимо заменить в нем для её устранения. Для предварительного диагноза я воспользуюсь мотор – тестером MTS-5100 в режиме осциллограф. Подключаю его к 61 контакту генератора, т.е. на провод обмотки возбуждения и по полученной осциллограмме уже можно судить о причине неисправности. Также найти её можно и с помощью обычного осциллографа, или омметром, но только после снятия и разборки генератора.

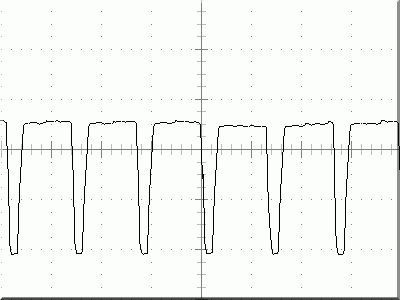

1. Осциллограмма исправного генератора.

2. Если значение напряжение возбуждения больше половины напряжения АКБ, а должно равняться половине, то увидим такую осциллограмму, которая слабо отличается от осциллограммы исправного генератора, но тем не менее неисправность присутствует. При этом лампа зарядки АКБ на приборной панели полностью гаснет после запуска двигателя, т.е. так как и должно быть.

3. Далее – неисправный выпрямительный диод или его цепь. От чрезмерной нагрузки и плохого контакта клемм выпрямительного блока с клеммами статора, оплавилась пластмасса и сгорела дорожка между двумя выпрямительными диодами, что равносильно обрыву в самом диоде. Лампа зарядки АКБ на приборной панели горит ярко.

4. На осциллограмме видим обрыв в дополнительном диоде. Лампа зарядки АКБ на приборной панели горит очень тускло, едва заметно.

5. Если сопротивление дополнительного диода больше положенного, в данном случае 1090 Ом против 830 Ом у двух остальных, то увидим такую осциллограмму. Лампа зарядки АКБ на приборной панели горит тускло.

6. Ниже в одной осциллограмме сразу три неисправности: обрыв в одном и повышенное сопротивление(1260 Ом) в другом дополнительных диодах, плюс к этому же завышенное напряжение на обмотке возбуждения – 11,7В. Лампа зарядки АКБ на приборной панели горит очень ярко, как при включении зажигания, а при перегазовках вспыхивает еще ярче.

После замены приборной панели на исправную, с выходным напряжением возбуждения равным 6,7В, осциллограмма изменилась.

Автомобиль Шевроле-Нива с генератором 2112 расположенным снизу справа. Лампа заряда АКБ периодически вспыхивает и гаснет. Напряжение заряда АКБ держится стабильно – 13,3В. После снятия генератора обнаружил, что на него сверху из патрубка катает тосол. Именно в тот момент когда капля попадала внутрь генератора, загоралась лампа зарядки АКБ на приборной панели.

Когда разобрал генератор, блок диодов был покрыт белым налетом, который образовался от высохшего тосола.

Что такое осциллограф

Осциллографом (O-Scope, Oscilloscope) регистрируют изменения (амплитуды, колебания) напряжений сигналов электроцепи с выводом в виде синусоид, пилообразных и других линий на координатную сетку на мониторе. Прибор применяют для изучения динамики системы во время ее работы. Характерный пример: тестирование импульсных, генераторных устройств (источники питания). Oscilloscope покажет форму напряжения, электросигналов во времени, уровень колебаний, изменения при определенных условиях и факторах (поломки, температура, магнитные поля, помехи, экранирование).

Назначение

O-Scope измеряет такие величины и решает следующие задачи:

  • тестовые меры для электросхем, сборок, изделий при их выпуске, починке, в исследовательских учреждениях;
  • всегда используется при проверке измерительных устройств;
  • электро, теле и радио сфера: свойства сигналов, степень шумов, искажений;
  • для узкоспециализированного аппаратного оснащения, для анализа АСУ, исполнительных приспособлений;
  • замеры частот и амплитуд при отладке;
  • визуальный мониторинг сигналов, фазных сдвигов;
  • анализ функционирования датчиков автомобиля.

Если кратко отобразить функции, то аппарат позволяет наблюдать изменения напряжения:

во времени: частоту, промежутки, скважность, циклы, скачки, спады, всплески;
на физике: колебания, амплитуды, макс./мин. среднеквадратичные значения.. Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы

Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.)

Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы. Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.).

Где применяется

Сферы применения:

  • всегда в научных, технических лабораториях, исследовательских отделениях на заводах, выпускающих электроприборы, например, производитель должен знать, как реагирует его продукция на помехи;
  • при углубленном анализе сборок, при наладке, ремонте электроустройств: от радио и сотовой связи до цепей двигателей машин. Для радиолюбителей прибор незаменим.

Аппарат выдает визуальную информацию о характеристиках сложных сигналов, показывает временные и амплитудные данные изменений, что важно для расчетов и определения, как будет себя вести изучаемый объект за периоды в конкретных условиях

Что может измерить осциллограф

Осциллограф может измерить:

  • покажет по сигналам:
    • форму;
    • частотность;
    • период;
    • амплитуду;
    • угол сдвига фазы;
    • сравнение сигналов;
  • АЧХ (ампл.-частотную х-ку);
  • через закон Ома по показателям прибора исчисляют ток (при этом его преобразовывают в напряжение резисторами).

O-Scope — фактически это вольтметр, но отображающий изменения напряжения онлайн, им можно обозначить форму тока, подключив последовательно к обслуживаемой сети резистор (Rt, «t» — токовый, он же шунтирующий). Его число Ом подбирают намного меньшим, чем у цепи, чтобы отсутствовали влияния на схему. Далее, вычисляют по формуле и, зная величину Rt, можно найти ток.

Устройство осциллографа и принципы его работы

Для лучшего понимания принципов его работы следует рассмотреть его устройство на схеме.

Рис.No2. Схема устройства осциллографа

К элементам прибора относят:

1. ЭЛТ (электронно-лучевую трубку);

Рисунок №3. Схема электронно-лучевой трубки.

Электронно-лучевая трубка представлена в виде стеклянной колбы, внутри которой вакуум. В колбе имеются электроды, отклоняющие пластины, а так же экран, на баллоне которого, его внутренней поверхности с торца, имеется люминофорное покрытие.

Аквадаг электронно-лучевой трубки это мелкодисперсный графит в водном растворе с гелеобразователями. Обеспечивает покрытие экрана электронно-лучевой трубки электростатическим полем.

Электроды играют роль электронной пушки с функцией приема электронного луча. Она представлена катодом с подогревателем, 2 анодами, управляющим и экранизирующим электродом. Баллон электронно-лучевой трубки

2. Блок питания;

3. Каналы вертикального (Y) и горизонтального (Х) отклонения и модуляции луча;

4. Генератор горизонтальной развертки. Он подаёт сигнал на пластины горизонтального отклонения. Сигнал нарастает линейно, а спадает быстро. С обратным движением луча происходит формирование импульса гашения луча электронов, подающегося на модулятор электронно-лучевой трубки;

5. Усилитель входного сигнала, подключенный к вертикально отклоняющим пластинам;

6. Блок синхронизации.

При включении осциллографа на вход подается сигнал. Здесь происходит обработка сигнала в аттенюаторе. Благодаря чему амплитуда сигнала не превышает установленные границы, что позволяет умещаться изображению на экране прибора.

Y-канал способен передавать сигнал на генератор горизонтального отклонения для обеспечения его синхронизации. Этот канал функционирует в режиме открытого типа, таким образом, уровень сигнала соответствует вертикальным отклонениям луча. Если Y-канал закрытый, то сигнал проходит через конденсатор беспрепятственно для напряжения.

Х-канал (горизонтального отклонения) соединен с генератором развертки. Система развертки способна обеспечивать синхронность сигналов несколькими вариантами, а именно:

  • Внутренней синхронизации. В этом случае частота устанавливается в ручную, а Х-канал работает с автоколебаниями. Используется для исследования сигналов со стабильной частотой;
  • Внешней. Входные импульсы запускают генератор. Исследует нестабильные сигналы;
  • От сети питания. Удобен при наличии помех от питающих устройств;
  • Одинарный запуск. Ручной способ.

И Х-канал, и Y-канал имеют усилители для формирования требуемого сигнала, подача которого осуществляется на ЭЛТ.

ЭЛТ (электронно-лучевая трубка) является основной частью данного прибора. Это стеклянная колба, внутри которой имеется катод, два анода, управляющий электрод, а так же отклоняющие пластины. Две из них горизонтальные, две вертикальные. Её основная функция – визуализация сигнала.

Блок питания обеспечивает необходимое напряжение электродов ЭЛТ, усилителей, генераторов и других устройств прибора.

Блок синхронизации обеспечивает получение стабильного графического изображения.

Это Интересно! Некоторые умельцы, занимающиеся радиотехникой самостоятельно собирают подобные приборы для личного пользования.

Дополнительные возможности

Существуют многоканальные осциллографы, у которых имеется несколько входов Y и, соответственно, можно наблюдать сразу несколько сигналов. Для чего нужен многоканальный осциллограф? Он незаменим для определения фазовых сдвигов колебаний относительно друг друга и их сравнения.

Четырехканальный прибор

Для увеличения входного диапазона применяются входные делители 1:10 или 1:100, которые поднимают допустимое верхнее значение сигнала в 10 и 100 раз, соответственно. Этот факт нужно учитывать при измерениях в дальнейшем. Наличие входного делителя при этом пропорционально увеличивает и входное сопротивление прибора.

Внешний делитель

Цифровые осциллографы избавляют от необходимости ручного подсчета амплитуды и частоты, выводя эти значения на экран. Кроме того, они позволяют заносить изображение в память и передавать его на внешнее печатающее устройство.

При отсутствии дополнительных входов Y для определения фазовых сдвигов нужен осциллограф, у которого предусмотрен вход Х с отключенным внутренним генератором развертки. Подавая колебания на входы X и Y, можно сравнивать фазы и частоты по так называемым фигурам Лиссажу.

Фигуры Лиссажу

Управление и настройка осциллографа

У подавляющего большинства моделей настройка организована таким образом, что одна группа устанавливает амплитудные режимы, а вторая управляет разверткой.

Самым крупным и заметным органом амплитудной настройки является регулятор масштаба сигнала по оси Y, маркируемый «V/дел». Его функция — установить масштаб таким образом, чтобы изображение соответствовало размеру экрана.

Например, для измерения сигналов амплитудой 30V необходимо установить масштаб 10V на деление, тогда сигнал на экране будет достигать 3 делений. Конструктивно регулировка выполнена в виде вращающейся рукоятки со ступенчатым переключением. Имеется риска, указывающая на значение, выбранное из тех, которые расположены вокруг рукоятки.

Обычно присутствует еще дополнительная рукоятка плавной подстройки, скомпонованная с основной

Второй по важности орган управления — регулятор вертикального сдвига, перемещающий изображение сигнала вверх-вниз по вертикали. Это нужно как для калибровки прибора, так и для более точного измерения амплитуды

Смещение позволяет использовать для измерения весь экран и совмещать сигнал с линиями сетки.

На любом осциллографе также имеется тумблер переключения с прямого входа на емкостной (через конденсатор). Использование последнего позволяет отсечь постоянную составляющую и работать только с переменной составляющей сигнала. Что очень полезно, например, при оценке уровня шумов блока питания.

В группе управления разверткой центральным элементом является переключатель скорости развертки, маркируемый «Время/дел». Конструктивно он аналогичен переключателю масштаба сигнала, с ручками ступенчатого переключения и плавной подстройки. Этим переключателем выставляется значение в ms или µs на деление в соответствии с частотой исследуемого сигнала таким образом, чтобы на экране помещался один или несколько периодов.

Всегда имеется рукоятка горизонтального сдвига луча, маркируемая обычно стрелками вправо-влево. Используя эту рукоятку, можно подвести исследуемый участок под линии сетки для более точного измерения.

Все модели осциллографов имеют возможность вместо внутреннего генератора использовать внешний источник развертки. Именно с его помощью на экране получаются фигуры Лиссажу, по которым можно видеть соотношение частот и фаз двух сисусоид. Вход для внешней развертки маркируется «Вход Х» и располагается в группе управления разверткой.

Отдельную группу составляют настройки синхронизации. В нее входят переключатель «внутренняя-внешняя синхронизация», вход для внешней синхронизации и ручка точной подстройки.

Помимо этого, присутствуют технические органы управления:

  • кнопка включения/выключения прибора;
  • регулировка яркости и фокусировки луча электронно-лучевой трубки;
  • включение подсветки шкалы экрана.

Для чего он нужен

Для чего нужен осциллограф? Это просто необходимая вещь при ремонте электронной аппаратуры, при самостоятельной сборке или усовершенствовании каких-либо устройств. Многим хватает тестера или мультиметра. Да. Но для ремонта простых устройств без микросхем и микропроцессоров. Мультиметром вы можете проверить наличие обрыва, короткого замыкания, измерить напряжение и ток. Ни форму сигнала, ни конкретные параметры синусоиды или импульсов не измерить и не увидеть.

Осциллограф нужен для измерения напряжения и визуального отображения сигналов. На фото цифровой двухканальный осциллограф Hantek DSO5102B в рабочем режиме

А ведь бывает так, что все детали, вроде исправны, но устройство не работает. А все потому что некоторые детали требовательны не только к физическим параметрам питания (напряжение, сила тока), но и к форме сигнала. Этим «страдают» некоторые полупроводниковые детали, практически все микросхемы и процессоры. А без них сейчас обходятся только самые элементарные приборы типа кипятильника. Вот и получается, что найти сгоревший резистор, пробитый транзистор можно и мультиметром. Но для чуть более сложную поломку уже не устранить. Вот для этих случаев и нужен осциллограф. Он позволяет видеть форму сигнала, определять есть ли отклонения и находить источник проблемы.
