DIN-рейка
DIN-рейкой принято называть специальный металлический профиль, применяемый для монтажа изделий в электротехнической промышленности. Этот профиль используется для закрепления разнообразного модульного оборудования (автоматических выключателей, устройств защитного отключения – УЗО и т.п.) при размещении последнего в электрических щитах всевозможного типа. Широкое внедрение DIN-реек одновременно с проведением минимизации всех элементов, которые традиционно используются в электротехнических конструкциях, позволило осуществить принципиально новый подход к монтажу аппаратуры. При таком унифицированном подходе в щитовых корпусах типового размера порой удаётся разместить довольно сложные приборы и устройства, использующие при своей работе современную встроенную микроэлектронику.
DIN-рейки выпускаются в нескольких модификациях, названных по схожести их профиля с английскими буквами: O – рейки, S- рейки и C-рейки. Внешне вид DIN-рейки напоминает собой отрезок профиля в форме рельса – по этой причине её ещё иногда называют монтажным DIN-рельсом.
Изготовление DIN-реек организовано в полном соответствии с требованиями ГОСТ Р МЭК 60715-2003. Производятся они из специальной углеродистой стали, которая в дальнейшем подвергается оцинковке и хромированию, что обеспечивает данному изделию высокую антикоррозийную защиту и прочность. Независимо от производителя DIN-рейки выпускаются со стандартными установочными размерами, которые отличаются только длиной (находящейся в диапазоне от 75 мм до метра) и наличием или отсутствием на рейке перфорации.
Общепринятое обозначение DIN-реек также нормируется соответствующими стандартами. Например, ТН35 – это современная типовая металлическая рейка шириной 35мм, имеющая специальный профиль. Этот стандарт был разработан Немецким институтом стандартизации (DIN) и принят несколько позже Международной электротехнической комиссией (IEC).
В России DIN-рейка типа ТН35 была принята в качестве национального стандарта в 2004 году (после принятия ГОСТ Р МЭК 60715-2003). Помимо указанного типа реек в России используется и рейка уменьшенного формата, как по ширине, так и по толщине профиля.
Преимущество стандартного электрического щита с DIN – рейками состоит в том, что в таком щите обеспечивается удобство и простота монтажа унифицированных модульных устройств. Согласитесь, что крепление автоматического выключателя в щите путём простого фиксирования (защёлкивания) его на DIN-рейке намного удобнее, чем крепление с помощью винтовых соединений.
В наши дни на стандартные DIN – рейки принято устанавливать не только аппараты защиты (автоматические выключатели, дифференциальные автоматические выключатели и УЗО), но и электросчётчики, реле различного назначения, клеммы и даже электрические розетки.
Специально следует отметить простоту в обслуживании электрощитов, оборудованных типовыми DIN-рейками. Для замены автомата в этом случае достаточно ослабить винты на клеммах крепления проводов, отсоединить последние и, сдвинув фиксатор прибора вниз, снять сам автомат с рейки.
Для установки нового прибора следует провести те же операции, но в обратной последовательности, т.е. защелкнуть новый автомат на DIN-рейке, вставить провода и затянуть винты их крепления в клеммах.
Рассуждения о достоинствах и удобствах DIN-реек в наше время уже потеряли свою актуальность, поскольку сегодня подавляющее большинство выпускаемых электрощитов оборудовано этими крепёжными изделиями, а во всей выпускаемой промышленностью модульной коммутационной аппаратуре, электросчетчиках и т.п. уже предусмотрены посадочные места под крепление на унифицированную DIN-рейку.
none Опубликована: г. 0 0
Вознаградить Я собрал 0 0
Оборудование на DIN рейку
: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку
: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку
Для крепления электромонтажного оборудования
Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

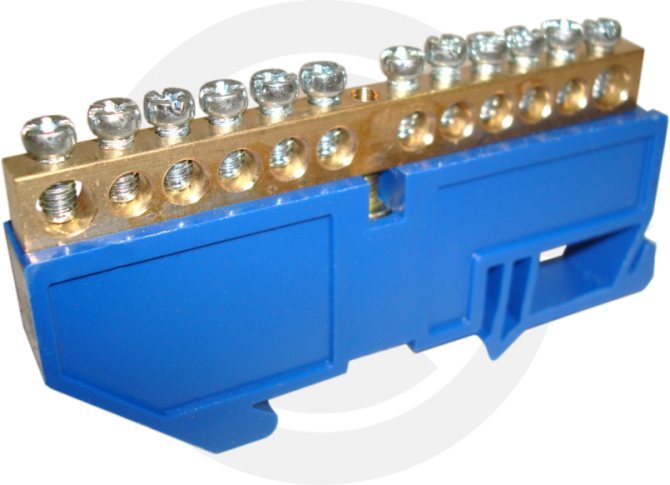

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.
Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!
Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.
Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!
Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.
Размеры DIN-рейки для монтажа
Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).
|
рис. 1 |
рис. 2 |
рис. 3 |
Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.
|
рис. 4 |
рис. 5 |
рис. 6 |
Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.
Соответствие дин-рейки ГОСТ параметрам
DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.
|
рис. 7 |
рис. 8 |
Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.
В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.
Виды [ править | править код ]
Рейка Ω-типа (омега-типа)
ТН35 — металлическая рейка шириной 35 мм специального профиля. Стандарт на данную рейку был разработан Немецким институтом стандартизации и впоследствии принят Международной электротехнической комиссией, а также в качестве Европейского стандарта (EN).
В России рейка ТН35 была введена национальным стандартом ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» .
Также существует рейка уменьшенного формата, как по толщине, так и по ширине профиля, — такие рейки обычно используются для установки малогабаритных клемм, а не аппаратов.
Материалом рейки могут быть сталь, медь, алюминий. Поверхность может быть обработана (анодирование, гальванизация, оцинковка и другими способами).
Может быть как сплошной, так и перфорированной.
Рейка C-типа
В рейках этого типа концы загнуты внутрь. Поэтому профиль такой рейки напоминает латинскую букву C. Рейку С типа обычно используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм, высота 15 мм.
Рейка G-типа
В рейках этого типа концы загнуты внутрь также, как и в рейках C-типа, но при этом один конец меньше и ниже другого, поэтому профиль такой рейки напоминает латинскую букву G. Рейки G-типа используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм; высота длинного конца 15 мм; короткого 9 мм.
Как используется в электрике
У этой рейки в наши дни высокая популярность, а потому большая часть всех щитов имеет совместимую конструкцию, равно как и другая электрическая аппаратура с уже готовыми креплениями. И, как уже было отмечено, главное преимущество — удобство. Это отражается не только во время установки, но и на этапе обслуживания или замены оборудования.
Установка рейки
В первую очередь нужно понять как установить рейку. Монтаж планки осуществляется следующим образом:
- Определить место. Нужно учитывать не только выгодность нынешнего положения, но и его стратегическую пользу, чтобы в дальнейшем не пришлось пересобирать всю конструкцию.
- Выделить требуемое расстояние для шурупов, если на конструкции нет заводской перфорации. Если есть дополнительное место, то рекомендуется взять пластину с запасом. Неиспользованную часть можно загнуть, чтобы она помещалась в нужное пространство.
- Зафиксировать планку и проверить ее надежность.
Теперь, когда основная конструкция готова, на ней можно располагать все необходимые электрические элементы.
Установка автомата
В подтверждение крепления на DIN-рейку рассмотрим то, как закрепить 1 автомат:
- Проверить целостность установленной планки. По умолчанию самыми прочными считаются цельные, потому что отверстия там делаются лично строителем.
- Зацепить автомат одним краем за верхнюю или нижнюю часть и нажать на противоположную сторону для фиксации. Обязательно, чтобы был щелчок, так как он информирует о надежном креплении. Помимо этого, перед покупкой рекомендуется проверить зажим.
- Готово. Монтаж на этом завершен и, благодаря конструкции, автомат может свободно передвигаться влево и вправо, если это будет необходимо.
Как следует из инструкции, крепеж действительно прост и способен сэкономить времени при замене и обслуживании ровно столько же, как и при первоначальной установке.
Где используется ДИН-рейка (видео)
Современная металлическая, чаще всего используемая на практике стандартная дин-рейка ТН35 – это специальный профиль, имеющий ширину 35 мм. Она разработана специалистами Немецкого Института Стандартизации. Далее, ее приняли за Европейский стандарт приборов для подключения модульного оборудования. Обозначение DIN переводится на русский язык согласно названия, и звучит как Deutsches Institut fur Normund (Немецкий Институт Стандартизаци). В нашей стране производство ДИН-реек началось в 2004 году. Первооткрывателями можно считать компанию ЭТМ. Однако расценка на них была очень высокой. К тому же компании приходилось некоторое время регулировать расстояние между отверстиями.
DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.
По типу профиля
По форме профиля рейки разделяются на следующие типы:
- Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.
- С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.
- Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.
Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.
По перфорации
По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.
Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.
По способу изготовления
По способу производства изделия разделяются на:
- штампованные;
- литые.
Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.
По материалу изготовления
В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:
- стальные, усиленные защитным гальваническим покрытием;
- алюминиевые, отличающиеся легкостью.
По прочим параметрам
DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.
Преимущества применения
Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.
Виды din реек
Монтажные рейки выпускают с сечениями трех типов:
- Наиболее распространенной является ТН 35, напоминающая греческую букву Ω, по названию которой ее иногда называют омега профиль. 35 – это ширина элемента в миллиметрах. Редко, но встречаются омега профили шириной 15 мм (ТН15).
- Достаточно часто встречаются профили «С» типа. В отличие от омеги, их края загнуты внутрь и образуют незавершенный прямоугольник.
- Малоизвестный «G» профиль отличается от предыдущего тем, что сечение одного края, больше сечения другого: 15 и 9 мм соответственно. Ширина профиля составляет 32 мм.
Рейки также могут быть сплошными или перфорированными. У последних стенка по всей длине имеет ряд отверстий: круглых или в виде овала. Перфорация служит для соединения с другими профилями, для крепления к стенкам электромонтажных шкафов, боксов или к какой-либо другой конструкции. Каждый вид профиля имеет модификации, предусмотренные ГОСТ либо выполняемые по индивидуальным заказам.
Особенности выбора
При подборе необходимого приспособления учитывают такие нюансы:
- Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
- Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)
- Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)
- Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
- Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
- Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
- Если покупается собранные щиты, то в них уже установленные рейки нужного размера.
Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.
Что такое ГОСТ и ГОСТ Р?
Это соответственно межгосударственный и государственный (действует только на территории РФ) стандарты.
Контроль и надзор со стороны государства за соблюдением обязательных требований ГОСТ на территории Российской Федерации осуществляет Федеральное агентство по техническому регулированию и метрологии. История современного РОССТАНДАРТА началась 15 сентября 1925 г, когда был образован Комитет по стандартизации при Совете Труда и Обороны.
Сегодня к основным направлениям деятельности агентства можно отнести следующие:
- техническое регулирование
- метрология
- подтверждение соответствия
- государственный контроль
- классификация и каталогизация
Нынешние тенденции таковы, что старые ГОСТ на крепеж начинают носить рекомендательный характер или отменяются. Идет процесс унификации. Например ГОСТ 8878-93 на установочные винты отменен, теперь крепеж должен производиться согласно ГОСТ Р ИСО 4027 -2013.
Какими бывают?
Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:
По конфигурации сечения
G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.
C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.
Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.
По наличию отверстий для креплений
Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.
- по материалу изготовления:
- из алюминия;
- из нержавеющей стали (встречаются чаще).
Установить автоматический выключатель — просто
Установку автоматического выключателя можно разделить на три части:
- Крепление Дин-рейки;
- Установка автоматического выключателя;
- Подключение автоматического выключателя.
Крепление Дин-рейки
В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.
Для установки Дин-рейки в старый этажный щит, нужно:
- В металлической платформе щита просверлить два отверстия;
- Нарезать в них резьбу;
- Закрепить Дин-рейку при помощи двух болтов.
В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.
Установка автоматического выключателя
После установки Дин-рейки переходим к установки автоматического выключателя.
- Подготовьте автоматический выключатель и длинную отвертку;
- Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
- Отпустите защелку. Она должна зацепится за дин-рейку.
Трехфазный автомат защиты устанавливается аналогичным образом.
Подключение автоматического выключателя
- Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
- Вставьте в зажимы, заранее защищенные провода;
- Затяните зажимы, крепко, но без энтузиазма.
Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.
Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.
Как установить?
Инструкция для установки din рейки проста:
Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.
Электрификация.ру
Установка DIN-рейки в старых электрощитах часто производится на поверхности, плохо приспособленные для подобных операций. Это и не удивительно — когда проектировали и выпускали массовыми сериями советские электрощиты, о возможном появлении (а тем более о повсеместном применении) DIN-реек никто не задумывался.
Необходимость установки DIN-рейки в старый щиток часто возникает при монтаже нового электрооборудования — при замене и / или установке дополнительных автоматических выключателей и иных защитных аппаратов (УЗО, дифференциальных автоматов, реле контроля фаз, ограничителей перенапряжения и других), а также различных модульных устройств; при замене пакетных выключателей на автоматы современного образца; при установке компактных электросчётчиков…
К сожалению, многие электрики не желают понимать всей важности надёжного и аккуратного крепления DIN-рейки к установочной поверхности. Слишком часто приходится видеть последствия монтажа по принципу «как прибили, так и держится»
И не стоит успокаивать себя мыслью, что это, дескать, нытьё эстетов! От подобного отношения страдает не только внешний вид, но и функция электрощитового оборудования. Во многих случаях халатное отношение к электротехническим крепёжным изделиям приводит к авариям.
Вот один из примеров небрежной установки. На фото Вы видите вполне реальный этажный электрощит советского производства (разработка ленинградского треста «Электромонтаж-55») в одном из многоквартирных домов посёлка Старая Малукса Кировского района Ленинградской области.
В этом щите сгорел пакетный выключатель, и с целью восстановления электроснабжения квартиры вместо него установили двухполюсный автомат современного образца.
Установка несоразмерной DIN-рейки и её некрасивый вынос влево — за пределы панели этажного щита (ЭЩ).
Казалось бы, работа выполнена на приличном уровне. Вот Вам и кузовные (широкие) шайбы, и ограничители… И даже петли на концах присоединяемых к автомату проводов (увеличение площади контакта) сделаны для пущей надёжности! Но есть нюанс… Электрик поленился отпилить заготовку нужного размера, и в результате мы наблюдаем «порнографический» вынос DIN-рейки влево — за пределы щитовой панели. Хорошо ещё, что вышедший из строя пакетник занимал крайнее положение, поэтому и вред здесь больше эстетический, чем функциональный.
А сколько случаев, когда электрики-лентяи, не желая чуть-чуть потрудиться ножовкой или отрезной машинкой (болгаркой), устанавливают рейки избыточной длины, и тем самым создают условия для повреждения внутрищитовой проводки, приборов учёта и аппаратов защиты! Кое-как установленные DIN-рейки могут серьёзно осложнить работу по обслуживанию электроустановки, затруднить монтаж дополнительного электрощитового оборудования и даже травмировать электрика.
Хотите овладеть навыками грамотного применения электротехнического крепежа? Тогда Вам сюда!
Назначение din рейки
Рейка является частью модульного принципа организации пространства электротехнических устройств управления и учета. Размеры ее профиля соответствуют системе креплений электротехнического оборудования.
Набор из нескольких реек позволит быстро, аккуратно и компактно разместить любое сочетание устройств электротехнического шкафа (к примеру). После чего выполнить их коммутацию оказывается гораздо проще. Это повышает производительность, а также качество электромонтажных работ.
Впоследствии, если какой-то элемент выйдет из строя, его можно будет быстро и безопасно заменить исправным.
Профили используют:
- для набора каркаса, если требуется изготовить нестандартный ящик для оборудования;
- как подвесы либо траверсы крепления кабелей;
- как вспомогательные растяжки при различных монтажных работах.
По сути, это универсальная деталь, использовать которую можно десятками различных способов.
Вдобавок ко всему, результат ее применения обеспечивает технически эстетичный вид смонтированного оборудования. Причем, это не просто привлекательный дизайн, но и удобство для обслуживания.
Преимущества
более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам . Купив выключатели ABB S203 C в , вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей. Вернуться к списку
Особенности применения
ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями».
В соответствии с этим определением область ее применения распространяется на следующие случаи:
- необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
- потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
- при желании вмонтировать в шкаф специальную соединительную фурнитуру.
Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.
При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.
Размеры и способ установки
В бытовых условиях традиционно применяются стандартные планки с шириной профиля 35 мм (ТН 35), имеющие высоту полочки порядка 7,5 мм. Различные исполнения изделия могут отличаться по заявленной толщины профиля (1-1,5 мм) и диаметру набитых при перфорации отверстий (4 или 5 мм). Для их крепления на направляющих распределительного щитка потребуются болты соответствующего типоразмера.
Установочное изделие фиксируется в двух крайних точках планки таким образом, чтобы не образовывалось частей, выступающих за срез направляющих. То есть по длине заготовки подбираются точно по размеру, для чего боковые излишки заранее отрезаются.
В труднодоступных местах со сложными условиями работы с модульным оборудованием допускается устанавливать держатели для-дин реек особой конструкции. Такие направляющие при желании позволяют повернуть их на удобный угол.
