Установка дхо на ваз 2107: требования, нормы, схема подключения

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

https://youtube.com/watch?v=_RdoyZsWPJQ

Что потребуется для самостоятельной установки ДХО

Для работы потребуются следующие материалы и инструменты:

• Любое обжимное устройство, например, пассатижи.
• Кусачки.
• Паяльная лампа и зажигалка. Последняя потребуется для того чтобы стягивать термоусадочные трубки.
• 3-4 метра изолированного двужильного провода, например, ПВС 2х1.5 или 2х0.75 (потребуется при параллельном соединении двух блоков ДХО между собой).
• Любой герметичный контакт (геркон).
• Одножильный провод диаметром порядка 1.5-2.5 мм и длиной около 3 метров.
• Пластиковые хомуты.
• Обычное четырехконтактное реле на 12 В.
• Светодиодные ДХО.

Также следует позаботиться о чистом сухом месте, где вы будете работать. После этого можно начать устанавливать дополнительные световые элементы.

В первую очередь определитесь, куда именно будут монтированы дневные ходовые огни. На некоторых машинах уже есть готовые отверстия для дополнительных модулей противотуманок, в других автомобилях для ДХО используют решетку радиатора. Последний вариант является самым лучшим, так как в этом случае вы сможете выдержать все необходимые расстояния и границы.

Просто снимите решетку радиатора и самостоятельно вырежьте отверстия для будущих огней

При этом важно помнить, что свет должен подаваться под определенным углом наклона. Возможно, для этого понадобится проделать дополнительное отверстие

Каковы правила установки и подключения ДХО в России: можно ли самостоятельно этим заниматься?

В Министерстве внутренних дел РФ существует такой документ, как приложение Порядка контроля за внесением изменений в конструкцию ТС. Он регламентирует список изменений, которые не требуют заключения, то есть могут быть выполнены без разрешения уполномоченной организации. Надо сразу отметить, что оборудование машины ходовыми огнями в этом списке отсутствует.

Таким образом, правила установки ДХО в России предписывают монтаж оборудования только в штатные места. Если таковых не имеется, то придется получать разрешение на предмет реконструкции. К примеру, владельцу ВАЗ 2106 рекомендуется включать ближний свет, но в случае самостоятельного монтажа дневных огней он нарушает закон. Ситуация напоминает картину с нарушением норм тонирования стекол и может привести к наказанию, вплоть до лишения прав.

Как получить разрешение на реконструкцию?

Чтобы не нарушать закон, нужно явиться в ГАИ, где создана база по монтажу дневного освещения практически на все модели машин. Стоит учесть, что при самостоятельном выборе приборов освещения сотрудники ГИБДД будут измерять уровень их светового потока.

В случае, когда ДХО поставлено даже в соответствии с нормами, без разрешения это будет рассматриваться как самовольное вмешательство в конструкцию авто. Кроме этого закон борется к таким нарушениям как подсветка днища, эквалайзер на стекле и прочим светооборудованием, имитирующим спецсигнал.

Инструкция по ремонту и сборке ходовых огней

Если ДХО на вашем автомобиле перестали работать, это еще не повод их выбрасывать и ставить новые. Всегда можно попытаться произвести ремонт ходовых огней — так вы сможете сэкономить и получить навыки по ремонту оптики. Непосредственно сама процедура ремонта включает в себя несколько этапов — демонтаж и вскрытие, замену вышедших из строя элементов, а также последующую сборку конструкции.

READ Замена Подшипника Кардана Ваз 2107

Ремонт ДХО производится следующим образом:

Что касается стоимости, то здесь все зависит исключительно от качества покупаемой продукции. Как известно, китайские диодные ходовые огни всегда будут стоить дешевле, но их качество и эффективность в целом более низкая. Тем более, что они не могут похвастаться высоким ресурсом эксплуатации. Если вы хотите, чтобы ДХО проработали долго, то при покупке не стоит экономить.

https://youtube.com/watch?v=IqO__YDSH1g

https://youtube.com/watch?v=hY6IH209ThE

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

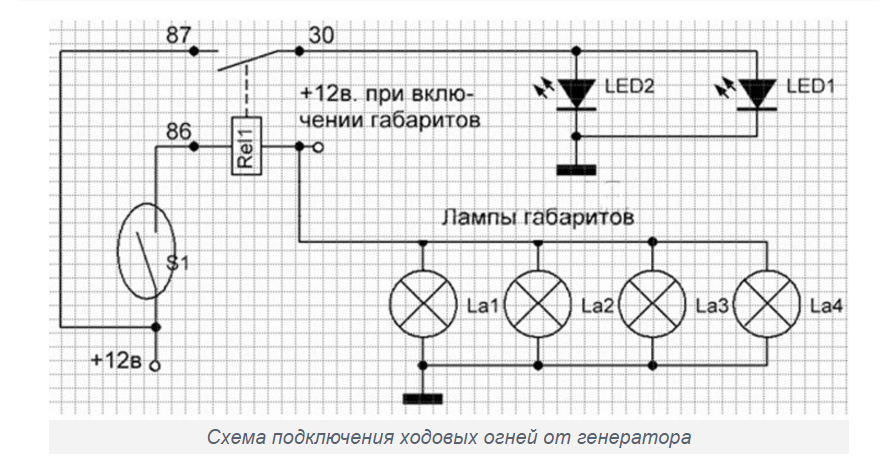

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

• 30 кидается на выводы «+» светодиодов;
• 85 идет на «плюс» к габаритам;
• 86 подключают на любой вывод геркона;
• 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Несколько требований

Выполняя установку, необходимо соблюдать некоторые требования ГОСТа. Это позволит вам монтировать дневные огни без неприятных последствия и проблем.

ГОСТовские требования при установке ДХО

Что вам нужно знать при установке:

• 60 см – это минимальное расстояние между огнями;
• 25 см – это минимальная высота, измеряющая отрезок между землей и нижней точкой установленных огней;
• 40 см – это максимальное расстояние от крайней точки кузова транспортного средства.

Важно! Использование ДХО в качестве основных фар или габаритов неприемлемо, поскольку они выполняют функцию вспомогательного средства освещения. Установка больше 2-х огней запрещена

Варианты схем

Итак, осуществить подключение можно несколькими способами.

1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

• во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
• как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

• запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
• огни загораются, минус соединен с любой частью кузова авто;
• когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

https://youtube.com/watch?v=QEtCZRABpq4

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

ДХО (дневные ходовые огни) своими руками

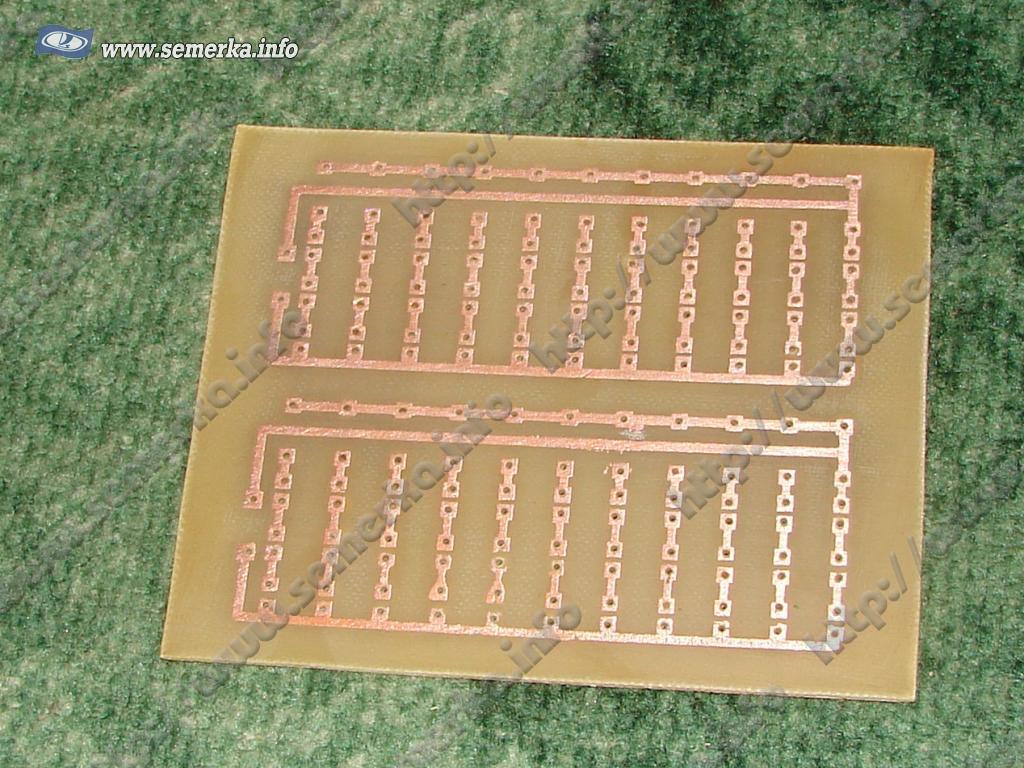

Кстати вот фото того что я первым делом сделал — вытравил плату, припаял 60 светодиодов (по 30 на каждую «фару»), на каждые 3 диода идет резистор 500 Ом. Осталось из пластика собрать корпус и подключить через замок. Итак посмотрим как же выглядят вытравленные платы:

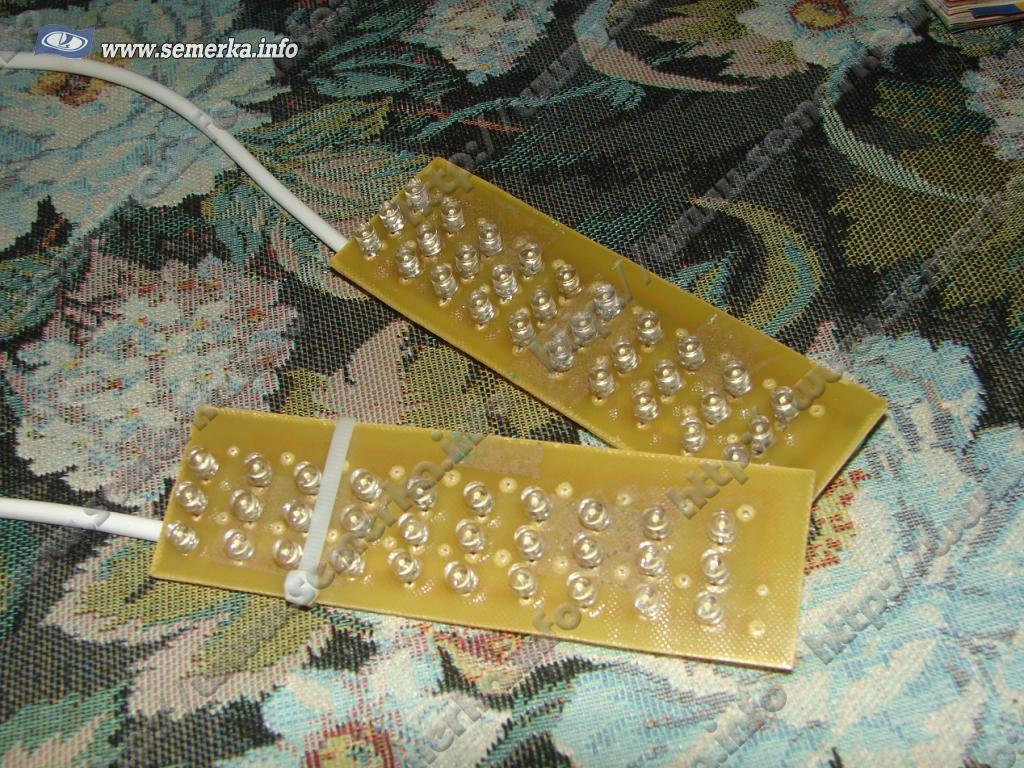

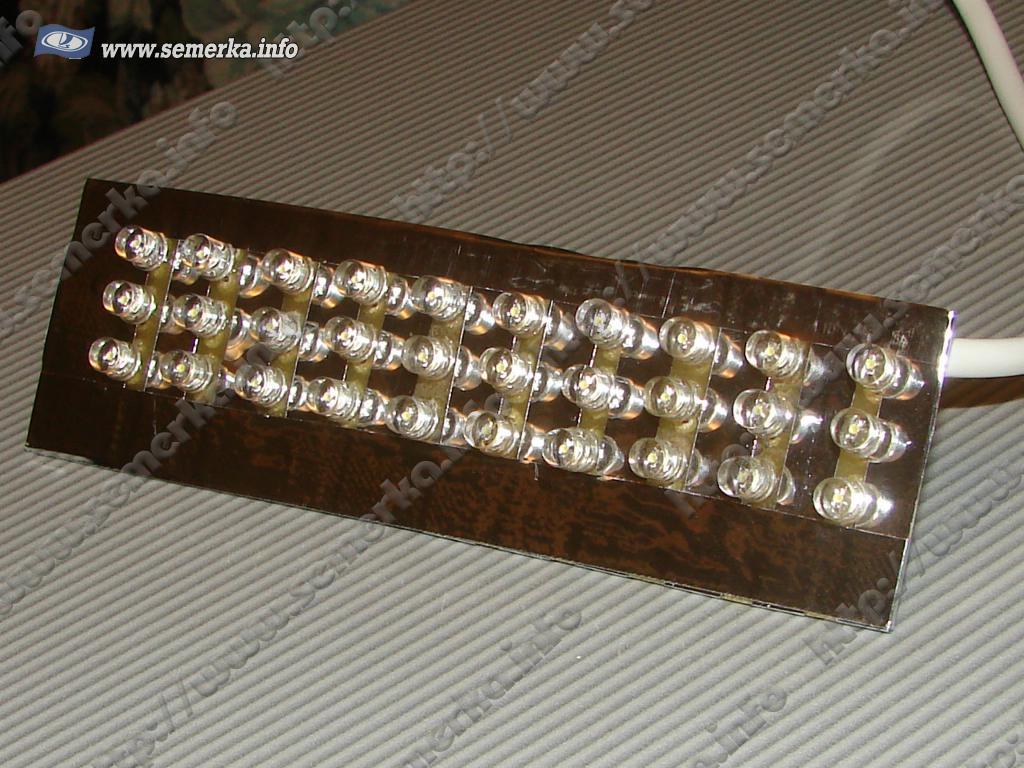

А вот уже имеем напаянные на них светодиоды, о которых упоминалось ранее:

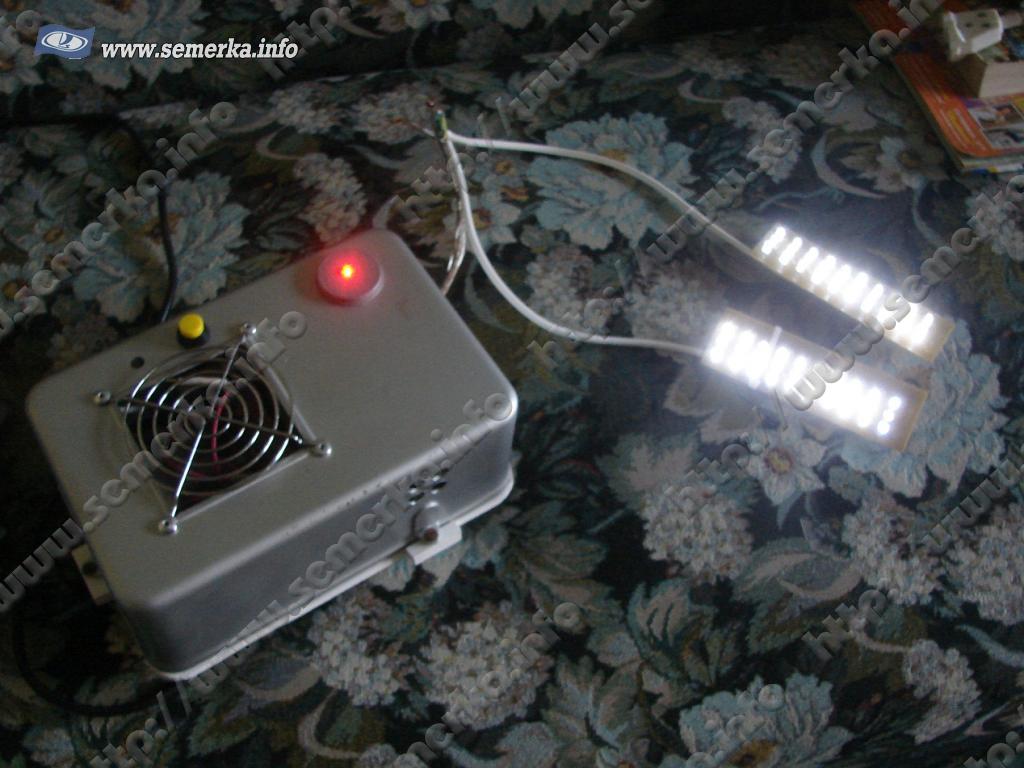

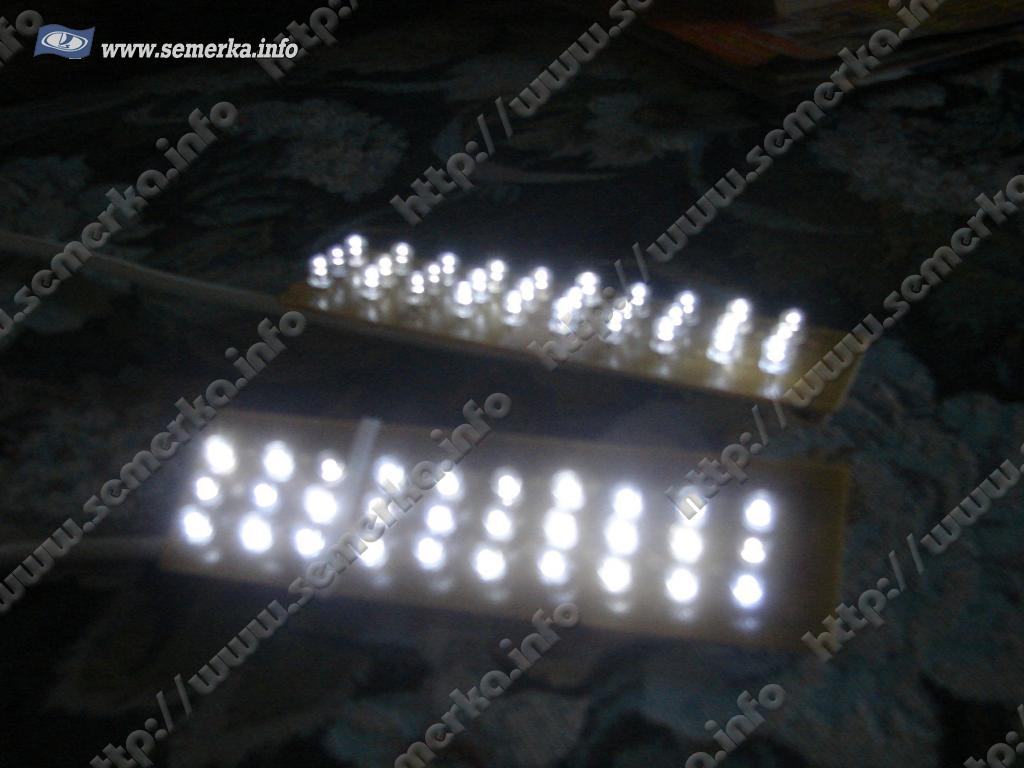

Тестируем работоспособность диодов, подключив их к источнику питания:

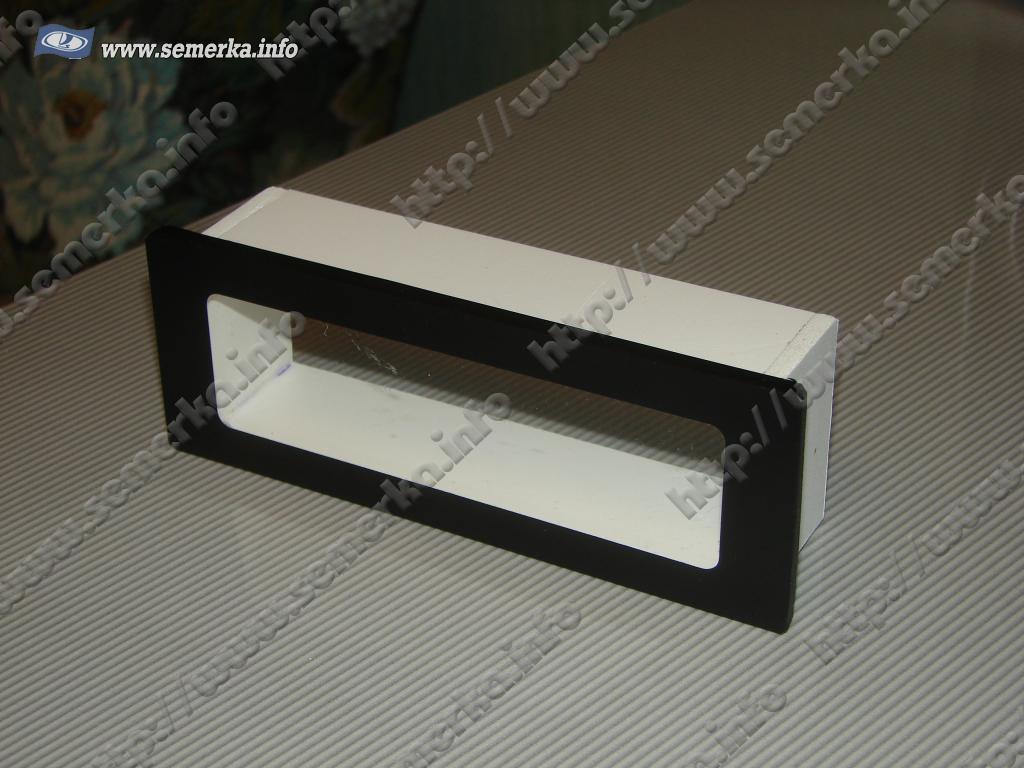

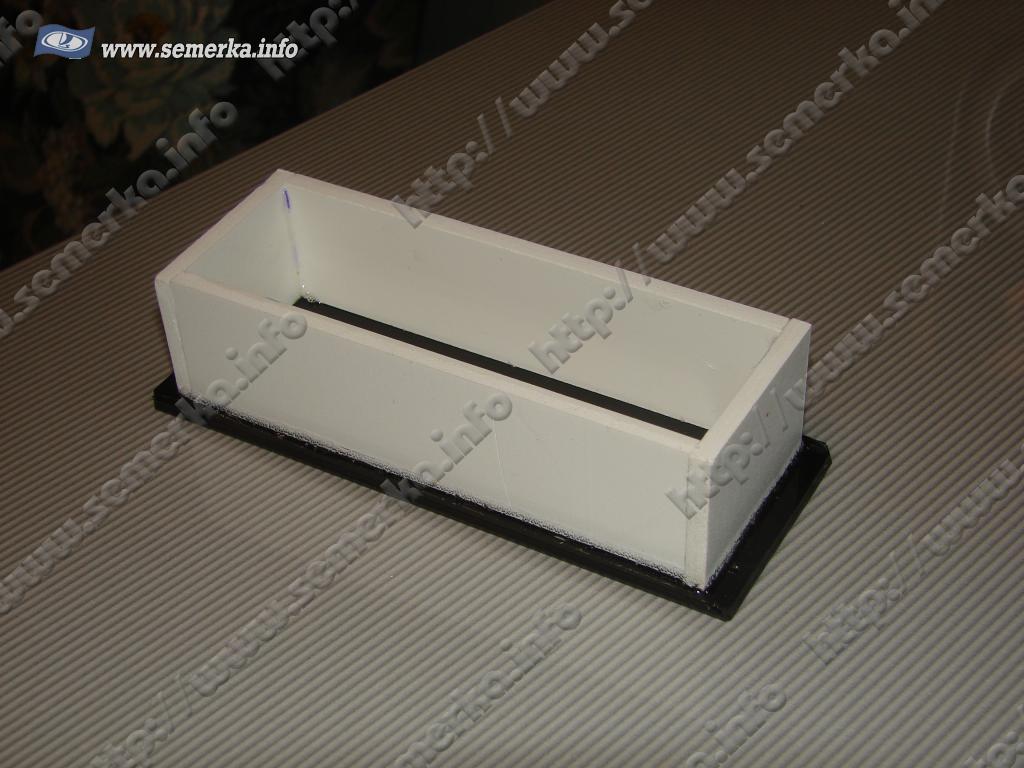

Далее из подручных материалов делаем корпус для наших ДХО, вот фотки почти готовых огней, я сделал корпус из пластика, склеил все. На лицевую прозрачную часть наклеил «рамочку» из черной пленки, осталось все это дело загерметезировать и поставить на бампера, сделав в них отверстия))

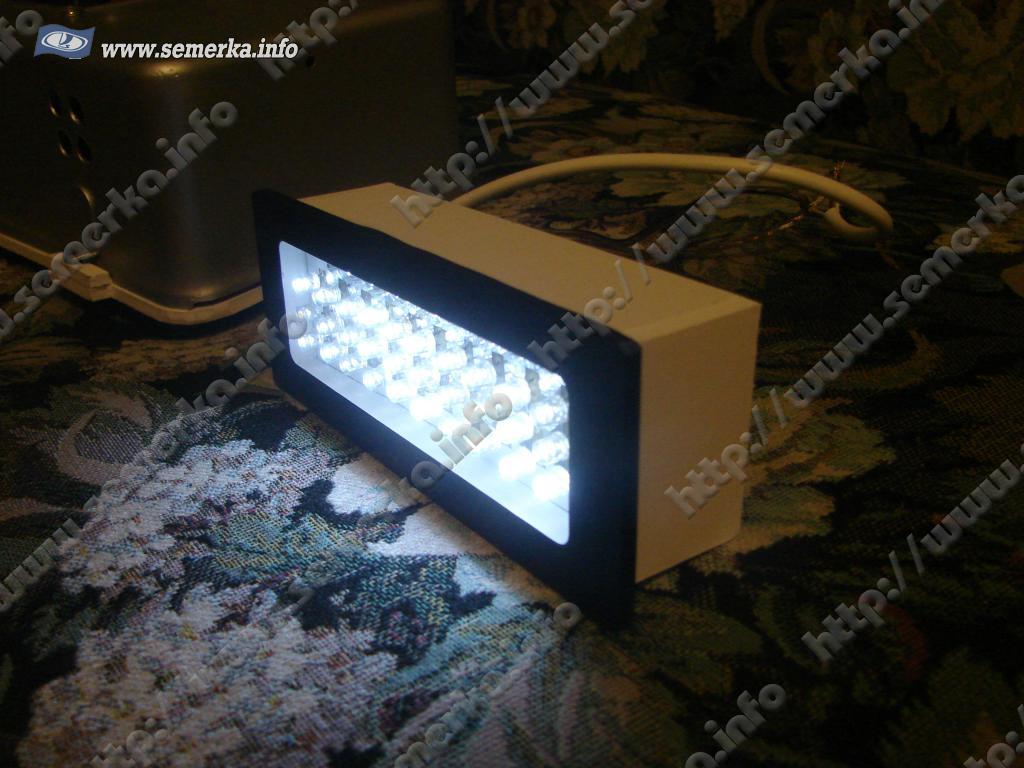

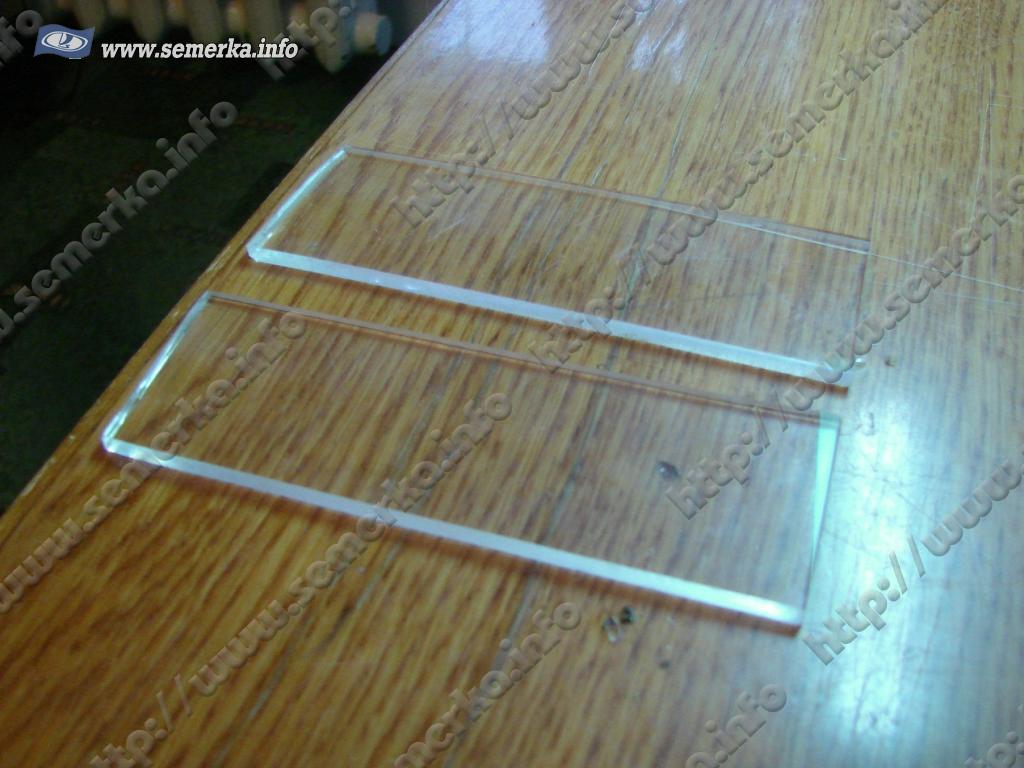

Собственно сами ДХО готовы, стекла вырезаем подходящего размера под них и всю эту кухню хорошо герметезируем (хотя бытует мнение что нужно оставить отверствия для вентиляции и возможно так и правильнее):

Собственно далее идем «калечить» бампер. Вырезаем подходящие отверствия в оном, закрепляем сами фонари ДХО, получаем результат:

По поводу подключения к электросистеме авто. Вариантов несколько, вот схемы основных из них:

Можно подключить и безе реле: + ДХО подключаем через выключатель в салоне на + катушки зажигания, а «-» ДХО на провод идущий к + ближнего света фар. Сопротивление нити накаливания лампы очень мало и для ДХО этого будет хватать, при включении ближнего света на минусе ДХО будет + и они гаснут.

Ближний свет это 50+50 Вт спереди + 5+5 сзади + подсветка номера + все лапочки в панели приборов и прочие подсветки.Нахрена лишняя нагрузка на генератор. Также у ДХО сила света не должна быть ниже 400кд и не выше 800кд.

Вы можете использовать любую схему подключения, или придумать свою собственную.

По поводу расположения ДХО на машине — тут тоже не все так просто и есть регламент:

Вот еще немного про ДХО, основные требования:

Цитата:»ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации. Государственный стандарт РФ

6.19 Дневной ходовой огонь 6.19.1 Установка — Факультативна на автомобилях. Запрещена на прицепах. 6.19.2 Число — Два. 6.19.3 Схема монтажа — Специальных предписаний нет. 6.19.4 Размещение (фото несколькими постами выше) 6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.

Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.

6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.

6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства. 6.19.5 Геометрическая видимость Горизонтальный угол бета = 20° наружу и внутрь. Вертикальный угол альфа = 10° вверх и вниз от горизонтали. 6.19.6 Направление — Вперед. 6.19.7 Функциональная электрическая схема В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.

Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения. 6.19.8 Контрольный сигнал — Факультативен в виде замкнутого контура. 6.19.9 Прочие предписания — Нет.»

Если по-простому, то ПТФ предназначены для освещения дороги по нижнему краю с целью улучшения видимости дорожного полотна в условиях ограниченной видимости, луч света не должен быть направлен вверх и слепить встречных. ДХО предназначены для обозначения тр. ср-ва в дневное время, а не для осещения дороги, свет ДХО должен быть хорошо виден водителям встречных тр. ср-в, а значит должен быть направлен выше полотна дороги, получается в глаза.

За идею для написания статьи благодарим нашего пользователя gavalik.

Обсудить статью и задать вопросы можно в этой теме на нашем форуме.

Как Подключить Ходовые Огни На Ваз 2107

Установка дневных ходовых огней на ВАЗ 2107

дневное время бегать

Фонари не имеют отношения к размеру и являются осветительными приборами, которые улучшают обзор водителя в течение дня.

Стандартные ДХО. Яркие светодиоды имеют длительный срок службы. Когда вы используете день подрядогни ВАЗ 2107 не должен дополнительно освещать ближний или противотуманный фонарь. дневное время ходовые огни

на ВАЗ 2107

Правила установки

Установка дополнительного освещения на отечественном автомобиле не требует квалификации и опыта. Однако в случае неправильной установки вы рискуете быть оштрафованным полицией за административное правонарушение.

Чтобы предотвратить это, подключите навигационные огни самостоятельно, следуя правилам:

читать ГОСТ Р 41.48-2004. В этом отношении это относится к правилам автомобильного освещения и сертификации транспортных средств. Все параметры записываются, что необходимо учитывать при установке этих устройств;
Выберите подходящую форму корпуса DRL

Обратите внимание, что не все лампы соответствуют требованиям ВАЗ 2107. Драйверы считаются лучшим выбором для соотношения цена / качество DRL Philips Led Daylight 9;

Установка ДХО на автомобиль по ГОСТ. это простой способ

Установлен в 2107

и конечно же по этой схеме его можно установить на любой автомобиль. Заходим сюда vk.com/pro_dip.

READ Троит Двигатель Ваз 2107 Карбюратор Причины

Колхозинг \ установка дневных ходовых огней на ВАЗ 2107

Колхоз ХДО на классической или любой другой гостевой машине.

Philips LED Дневной свет Дневной свет 9

• Проверьте размер корпуса в соответствии с соседними дневными ходовыми огнями. Установите освещение в воздухозаборник или бампер, в зависимости от ситуации;
• Высота рамы в раме. 250-1500 мм от поверхности дороги. Ширина между внутренними краями двух поверхностей, видимых на транспортном средстве, должна быть не менее 600 мм;
• продукты расположены перед машиной, а луч направлен вперед;
• Учитывайте общую яркость светодиодного освещения. Это 150-330 люмен.

Процесс установки

Покупая обычный или гибкий ДХО с функцией поворота, возникает вопрос: как подключения новые устройства на ВАЗе? Это требует:

взять пятиконтактное реле от отечественного производителя;

Пятиконтактное реле отечественного производителя

• для контакта с №30 возьмите положительный заряд зажигания (как опция. провод от кнопки отвечающей за обогрев заднего стекла);
• Соедините 86 с блеском, используя кнопку, чтобы включить размеры и короткие крепления;
• № 85. Бросить в весе;
• № 88. подключение к ДХО;
• № 87 не требуется в процессе и не связывает ничего.

READ Как Поменять Рулевой Редуктор На Ваз 2107

Схема подключения дневных ходовых огней к ВАЗ 2107

Реле. положить его в салон. Под капотом автомобиля вытяните только проводку, идущую к свету. Эта схема подключения дневного света к ВАЗ 2107 автоматически включает светодиоды, когда ключ зажигания вставлен, и выключает их, когда двигатель выключен. Кроме того, когда автомобиль почти горит при включенном двигателе, лампы выключаются и снова включаются при выключении дневного света.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

Сначала о подключении реле для ДХО:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

https://www.youtube.com/watch?v=JTnvEFCzRjM

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Передние фонари

Лицевая часть автомобиля обычно привлекает больше внимания, поэтому любители начинают тюнинговать прежде всего головные приборы освещения.

Злые фары

Придать своему автомобилю грозный, угрюмый и даже злой вид очень просто: достаточно выполнить тюнинг типа «злые фары». Это один из самых простых способов придать «семёрке» необычный внешний вид.

В зависимости от возможностей владельца тюнинг можно выполнить при помощи самых разных материалов:

• тонкой фанеры;
• листа металла;
• тонирующей плёнки;
• краски.

«Злой» прищур автомобиля вызывает мурашки по коже

Суть такого тюнинга заключается в следующем: прикрыть часть передней фары таким образом, чтобы оставшаяся не закрытой фара напоминала злые глаза. Если выбраны любые материалы из фанеры или металла, то заранее вырезается заготовка и вклеивается в полость фары. Плёнкой или краской действовать ещё проще — достаточно снять фару и с внутренней стороны нанести затемнение.

Выполнение тюнинга фар из фанеры, покрашенной чёрной краской

Ангельские глазки

Ангельскими глазками в тюнинге называют светящиеся кольца на «морде» автомобиля — по типу «БМВ». Сегодня такой вариант освещения может позволить себе каждый — это недорого и быстро. К тому же кузов ВАЗ 2107 станет чем-то напоминать дорогостоящий «БМВ» и тем самым повышать статус владельца.

Весьма необычные для «семёрки» головные приборы освещения

Существует несколько технических решений, как сделать ангельские глазки своими руками. Самый простой вариант — использовать светодиоды. Для работы потребуются:

• белые светодиоды 5 мм — 2 шт.;
• резистор на 0.25 Вт;
• проводка;
• прозрачный стержень из органического стекла или пластика (диаметр 8–10 мм);
• вспомогательные материалы (паяльник, фен, дрель и стеклянная баночка).

Работа довольно кропотливая:

1. Взять стержень и зажать его в тиски.
2. Дрелью высверлить с обоих концов стержня отверстия под светодиоды.
3. Придать стержню форму кольца — обогнуть им банку и разогреть феном, чтобы заготовка осталась в данной форме.
4. К светодиодам припаять провода, к одному из проводов подсоединить резистор.
5. Собрать электрическую схему по аналогии с той схемой приборов освещения, что уже имеется на «семёрке».
6. Вставить светодиоды в отверстия заготовки и приклеить их суперклеем.

Видео: как сделать ангельские глазки

https://youtube.com/watch?v=uYyBhR2z8vg

Можно купить в автомагазине готовые ангельские глазки — так будет гораздо проще подключить новые осветительные приборы к штатному оснащению автомобиля.

Используя светодиоды разных оттенков, можно добиться ещё более впечатляющего эффекта

ДХО в дальний в пол накала на контроллере

В интернете много схем и устройств ДХО дальний свет в полнакала на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.

Плюсы ДХО:

1. Вам не надо постоянно думать о том, что вы не забыли, и включили свет при движении автомобиля. Он включается автоматически.
2. После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
3. Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
4. Лампы будут служить намного дольше.
5. При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.

Принцип работы:

• При включении зажигания питание поступает на схему ДХО.
• Контроллер даёт задержку 10 секунд.
• Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
• Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
• Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
• Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.

Регулировка.

По умолчанию блок настроен на 30%.

Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.

Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.

Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.

Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.

Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.

Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

ДХО 12 вольт на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 12 вольт

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 24 вольта

Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Похожие записи:

10 наиболее часто задаваемых вопросов о преобразователях частоты переменного тока Освещение при съемке Шаговые двигатели. принцип работы и управление Как подключить светодиодную лампу вместо люминесцентной Светодиодная лента для ремонта потолочных светильников Варианты освещения зала и гостиной с натяжным потолком
