Установка и подключение ангельских глазок

Содержание

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

  • продолжительные сроки эксплуатации;
  • стойкость к вибрации и внешним механическим воздействиям;
  • способность излучать требуемый световой поток при низкой электрической мощности;
  • рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

  • трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
  • медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
  • бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

  1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
  2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
  3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
  4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

  • демонтируется защитное стекло штатного источника света;
  • изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
  • монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок». Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

  • проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
  • берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;
  • далее ожидаем полного застывания трубки;
  • после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
  • затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
  • потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Насечки на трубе

  • для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
  • после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
  • окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу. Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме. Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Как установить в фару «ангельские глазки» своими руками

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья. Приступаем к работе

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета. Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части

Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары

Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом

Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников. Провода «+» и «-» соединяем между собой

Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

Ответственность за переделку фар

Бытует ложное мнение, что «ксенон» в России запрещены. На самом деле это не так. Согласно Административному Кодексу РФ запрещено управление автомобилями, световые приборы которых не соответствуют основным требованиям Положений о допуске транспортных средств к эксплуатации. Иными словами, переделка фар, предназначенных для применения в них ламп накаливания или галогенных, с установкой ксеноновых источников света, влечёт за собой административное наказание. Кстати, никаких штрафов за это нет. Часть 3 ст. 12.5 КоАП за подобное правонарушение предусматривает наказание в виде лишения права управлением транспортными средствами на срок от шести до двенадцати месяцев с конфискацией световых приборов. Так что стоит трижды подумать, прежде чем заниматься тюнингом системы освещения своего автомобиля.

Как видите, установка линз — процесс достаточно сложный и трудоёмкий. Но эффект от линзованных фар вас по-настоящему удивит. А что касается законности, то тут уж решать вам, ездить ли со старыми фарами, тюнинговать их, рискуя быть лишённым прав, или купить заводские осветительные приборы с соответствующей оптикой.

Пошаговая инструкция изготовления «ангельских глазок» для авто

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

Предварительно разогрейте герметик и соблюдайте осторожность — при отдедении от фары стекло может отколоться

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Используйте плоскогубцы и перчатки, чтобы не получить ожог при нагреве

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Просверлите отверстие в каждом конце трубки

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Соедините резисторы с плюсовым контактом светодиода

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Спаяйте вместе два «минуса» и удлиняющий провод

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Проследите, чтобы все соединения были надежными

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

Заизолируйте все контакты и подсоедините светодиоды к кольцу

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

Для нанесения используйте дрель с насадкой или дремель

Проверьте изоляцию и прочность соединения

Проверить работоспособность можно подключив к батарейке

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

При соединении соблюдайте полярность

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Монтируем «ангельские глазки» на место

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

Нанесите новый герметик на место склейки

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Срок высыхания герметика не менее 24 часов

УСТАНОВКА АНГЕЛЬСКИХ ГЛАЗОК.

Всем привет. Решил отписаться как я устанавливал ангельские глазки.

Ну так начнем……… вообщем приобрел в нашем городе Angel EYES Газоразрядные 4 кольца.

На каждое кольцо шел отдельный блок розжига, что очень хорошо. О размерах особо и не думал, так как выбор был не велик, узнал за ранее можно будет ли вернуть назад?, ответ был положительным. Расчитался и поехал по магазинам в поисках клея, и спрея т.к до покупки облазил много ссылок в интернете по установке, единственное что знал какой нужен был спрей (для того что бы окрасить хромированную панель в фаре ) каким клеем клеить даже не представлял, при выборе клея в магазине посоветовали двухкомпонентный клей. Поверил и взял.

После всего купленного направился в гараж для установки.

Снял бампер т.к без этой процедуры фары не снимешь, ну и начал разбирать фары, без опыта провозился с одной фарой около 2х часов, разобрал её с помощью промышленного фена, и отвёрток. Разобрав фару, примерил кольца Angel EYES, маленькое по размерам как родное, то что побольше не стреляла, не раздумывая взяв турбинку в руки, и проделав отверстие под кольцо побольше, примерил, и стало всё на отлично. Если вдруг вы закосячете не стоит расстраиваться, т.е сделаете прорез не ровно, криво, под углом, это не страшно, главное что бы кольцо пролезло и плотно прилегло, а там можно уже заделать силиконом, но я силиконом не заделывал, и так все норм. После того как прорезали, красим хром и ждём когда краска высохнет, клеим кольца, проверяем светят ли ваши кольца и приступаем к сборке.

Кольца я подключил к габаритам, т.е перекусил провода, смотал провода от глазок к проводам от габаритов, провода от глазок пропустил через отверстие где до этого стояла лампочка габарита, и после собрал фару. Фару собирал на старый герметик, после прошелся на всякий случай селеконом по контуру самой фары, и заделал отверстие где был габарит для того что бы не потела фара из нутрии. Блоки розжига смотал клейкой лентой друг к другу, и всё фара готова.

Со второй проделываем ту же процедуру.

На второй фаре мне помогал друг, в две пары рук фару разобрали значительно быстрее.

Как собрал фары, поставил в авто, полюбовавшиеся результатом, понял что, что то не так, и было решено затонировать оптику, пленку выбрал из тёмных самую светлую.

При покупке глазок попросите проверить кольца, бывают ньюнцы.

К сожалению фоток, какие использовались клей и спрей сделать не смог. Но всё это можно найти в магазинах.

результат смотрите выше.

Спасибо всем за внимание. Удачи

Технология SMD

SMD (Surface-mount LED). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диф­фу­зо­ром.

Ангель­ские глаз­ки SMD LED  могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок с SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.

Третий метод

В теории он самый простой, поскольку вы просто покупателе готовый прибор, где есть рассеиватель, блок розжига и прочие необходимые компоненты

Только важно выбрать качественное изделие, поскольку в Интернете предлагается множество вариантов не самого хорошего исполнения

Отлично себя зарекомендовали глазки на основе CCFL колец. Они обладают высокими показателями надежности и опережают во многом светодиодные аналоги.

Если говорить об Алиэкспресс, то тут я бы вам не советовал брать готовые глазки ангела на основе светодиодов. Здесь применяют низкокачественные изделия, которые могут быстро перегреваться при включении головной оптики. В итоге меньше чем через год их придется снять из-за существенно сниженного уровня яркости.

Это интересно: Замена топливного фильтра на «Приоре» (видео)

Второй метод

Здесь конструкция получается также крутой и интересной. Только отличается он применением источника свечения из светодиодной ленты.

Подобный вариант часто встречается при попытке установить глазки ангела:

  • на Приору;
  • Тойоту Чайзер 100;
  • БМВ, лишенные такой привилегии;
  • ВАЗ 2106;
  • ВАЗ 2109;
  • 2110;
  • ВАЗ 2115;
  • ВАЗ 2114;
  • Рено Логан;
  • Хендай Солярис;
  • Деу Ланос и пр.

Объективно глазки ангела выгоднее смотрятся именно на иномарках. Хотя никто вам не будет запрещать устанавливать такие решения на любую машину.

Чтобы реализовать поставленную задачу, потребуется подготовить несколько иной набор материалов и инструментов.

Здесь предусматривается обязательное наличие:

  • белой светодиодной ленты двойной плотности, но без покрытия из силикона;
  • проводов для соединения;
  • прозрачного силикона;
  • клея;
  • лака (серебристый цвет);
  • отверток;
  • плоскогубцев;
  • хорошего настроения;
  • предельной концентрации и аккуратности.

Светодиодные ленты превосходно изгибаются, что позволит вам без проблем сделать кольцо требуемого диаметра. Только учитывайте, что на одну фару требуется около 30-40 сантиметров ленты.

Затем на одном конце зачищаются контактные площадки, чтобы припаять туда дополнительные провода. Они позволяют подключиться к питанию на +12В.

Далее отрезок ленты указывается на ровную поверхность диодами вверх. Постепенно лента заливается прозрачным силиконом. Делайте это медленно и аккуратно, вооружившись монтажным пистолетом. Это позволит вам покрыть диоды однородным и ровным слоем силикона

Важно дождаться полного высыхания полученной конструкции, иначе вы своими же руками все испортите. Силикон позволит защищать изделие и будет выступать как рассеиватель света

Чтобы не расходовать свет на освещение отражателя, обратную сторону ленты покройте с помощью серебристого лака. Его можно позаимствовать у жены, сестры или мамы. Либо купить в ближайшем магазине. Лак будет выступать как отражатель.

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

  • белые светодиоды 5 мм – 2 шт.;
  • резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
  • соединительные провода;
  • прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
  • а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах. Дрелью высверливают отверстия диаметром 6 мм и глубиной до 10 мм. Теперь стержню нужно придать форму кольца. Для этого понадобится банка, обогнув которую, получится кольцо, диаметром равным внутреннему диаметру фары. Стержень разогревают над строительным феном, и пока он пластичный, его сгибают вокруг банки. Следующий этап – монтаж светоизлучающих диодов. Для этого к их выводам припаивают провода такой длины, чтобы хватило их вывести за пределы фары. На один из проводов запаивают резистор, после чего собирают схему так, чтобы получилась электрическая цепь из последовательно соединенных светодиодов и резистора. Затем светодиоды вставляют в отверстия заготовки и фиксируют при помощи суперклея. На заключительном этапе по всей длине стержня через 1 см делают неглубокие насечки. Это позволит немного улучшить оптические свойства самодельной конструкции. Но справедливо будет заметить, что такой тип ангельских глазок – это декоративный вариант и выполнять функцию дневных ходовых огней они не смогут из-за недостаточной яркости свечения.

https://youtube.com/watch?v=URRRaum9m1w

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

  • белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
  • соединительные провода;
  • прозрачный силикон;
  • лак для ногтей серебристого цвета;
  • суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

https://youtube.com/watch?v=46JuT3AugyQ

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто

В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами

Также стоит отметить, что дешёвые ангельские глазки с AliExpress отличаются низким качеством установленных светодиодов, которые перегреваются при одновременной работе с фарами головного света и, как следствие, теряют яркость в течение первого года эксплуатации.

Что лучше использовать, LED или CCFL

Выбор между обоими классами неочевиден, так как у каждого есть некоторые плюсы и минусы.

В основе CCFL используется трубка с неоном, которая и играет роль освещения. С обратной стороны устанавливается кожух из пластика для защиты и улучшения вида. К преимуществам типа относятся:

  • равномерное распределение света по площади кольца;
  • устойчивость к тряске и вибрациям;
  • свечение мягче, по сравнению со светодиодами;
  • невысокая стоимость;
  • малое потребление энергии.

Перед тем как подключать CCFL, стоит подготовиться и к отрицательным аспектам:

  • для розжига потребуется установка инверторов, которые имеют меньшие показатели долговечности в сравнении с самим осветительным элементом. Неоновые кольца рассчитаны на 20 тыс. часов работы;
  • яркость увеличивается постепенно. Сразу после пуска свечение будет недостаточным. Для приобретения предельной яркости потребуется 2–3 минут работы;
  • значительно ниже яркость;
  • в 2 раза меньшая продолжительность работы.

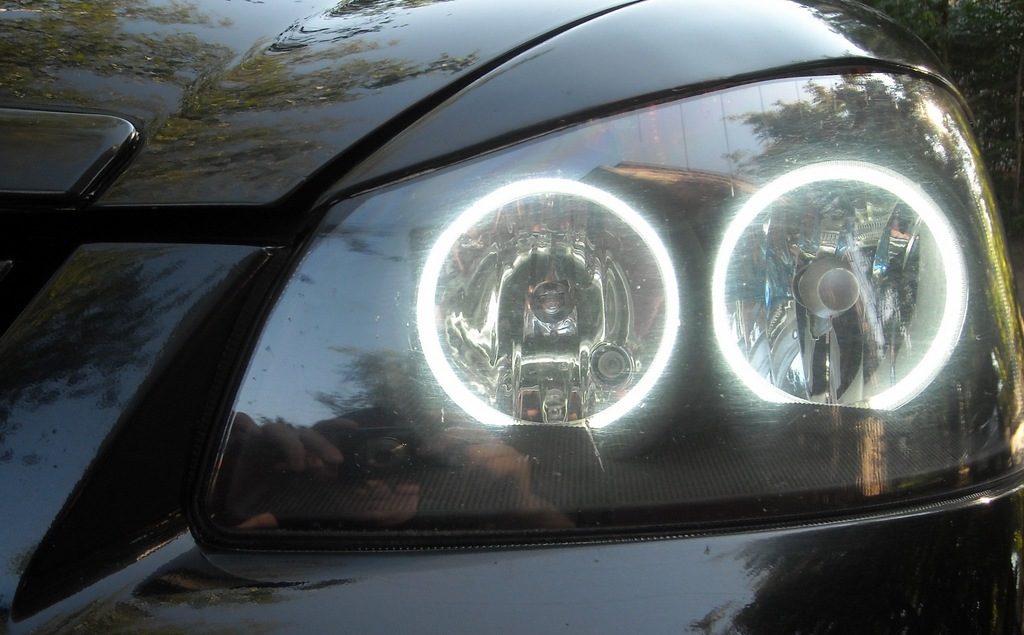

Ангельские глазки CCFL на Lada Largus

LED варианты состоят из светодиодов, которые наносятся на прочную основу. Выполняя монтаж, следует обладать навыками работы с паяльником.

Среди преимуществ светодиодных «ангельских глазок»:

  • повышенная яркость. Свечение крайне яркое, оно различимо и при дневном свете. Это обеспечивает возможность использования в качестве ДХО;
  • долговечность. Срок использования свыше 50 тыс. часов;
  • не реагируют на вибрацию;
  • низкое энергопотребление;
  • равномерный поток света;
  • функционируют в различных температурных режимах от -40 до +100 °C.

К негативным сторонам установки LED относится свечение точками, повышенная стоимость и последовательное соединение диодов. При перегорании одного элемента потребуется полная замена кольца. Определить и заменить отдельный элемент будет сложно.

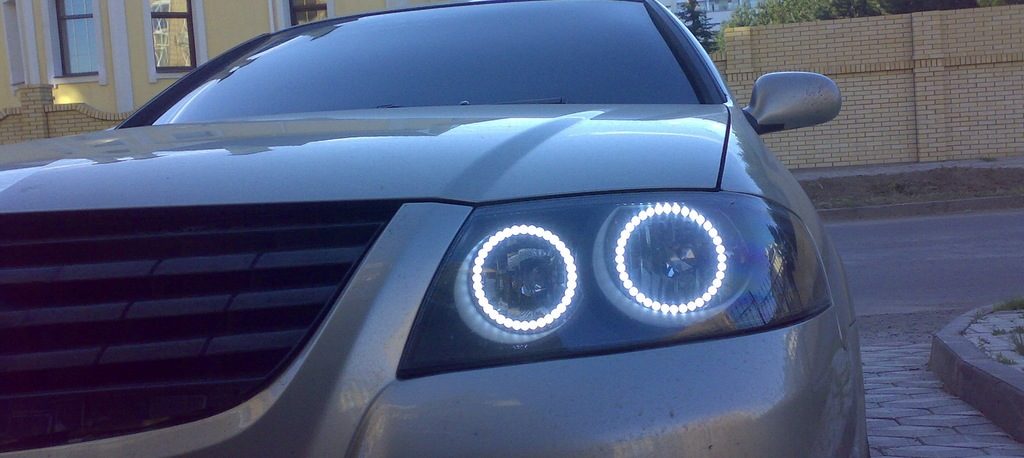

LED ангельские глазки на Nissan Almera Classic

ARTyomich › Блог › «Щадящее» подключение Ангельских глазок

Для тех, кто хоть немного имеет представление о электрооборудовании автомобиля я рекомендую использовать этот вид подключения Ангельских глазок. Суть «щадящего» подключения заключается в автоматическом отключении Ангельских глазок, при включении ближнего или дальнего света фар. Такое подключение значительно повысит срок службы светодиодов внутри ангельских глазок по 2 двум причинам. Во-первых, температура, которую может безболезненно перенести светодиод в выключенном состоянии согласно инструкции к светодиодной ленте 80 градусов, а в работающем состоянии только 60 градусов (см. фото). А галогенки, как вы знаете, неплохо разогревают пространство внутри фары и тут на счету каждый градус. Во-вторых, в выключенном положении мы значительно экономим ресурс светодиода. Зачем, к примеру, жечь лишний раз светодиоды, если при включенной фаре ангельские глазки почти незаметны. Хочу отметить, кто с проводкой лично не знаком, я не советую углубляться в эти тонкости. Подключите ангельские глазки по стандартной схеме вместе с габаритами. Или, в крайнем случае, обратитесь к автоэлектрику для реализации этой схемы.

Теорию вроде бы озвучил. Переходим непосредственно к подключению. Первое, что нужно сделать – это пропустить провода АГ в моторный отсек. Как пропускть провода в моторный отсек и где искать двухштекерные колодки смотрим здесь.

Провода затянули, двухштекерные колодки нашли. Разъединяем их. Нас интересует жёлтый провод – это «плюсовой» провод габаритных огней, который подходит к нашим подфарникам.

Для «щадящего» подключения АГ нам понадобится два реле РС 702

(это реле применяется на авто для отключения лампы зарядки АКБ). Реле РС 702 является нормально замкнутым, размыкается оно при подаче на него напряжения. Этот принцип мы и будем использовать для отключения АГ.

Итак, нужно закрепить реле на автомобиле, желательно вблизи фар в целях экономии проводов. Закрепляем одно реле на правом «брызговике», одно на левом рядом с фарами.

Жёлтый провод («плюсовой» провод габаритов) вынимаем из части 1 двухштекерной колодки и клемму «мама» одеваем на клемму «87»

нашегореле РС 702 .

На клемму «30/51»

подключаем плюсовой провод АГ.На клемму «86» подключаем массу, то есть соединяем с кузовом автомобиля.

Далее Вам нужно найти реле ближнего света и реле дальнего света. Кто не знает — они находятся на правом «брызговике» машины. От одного и другого реле нужно сделать ответвления с клеммы «86»

. Ответвления удобно делать непосредственно с контактной клеммы «мама» подходящих к релюшкам проводов

К одному и другому ответвлениям нужно припаять диоды Д1 и Д2. ВНИМАНИЕ: не перепутайте полярность диодов (они пропускают ток только в одном направлении)

Проверяется полярность тестером. Подключаем наши ответвления с диодами кклемме «85» реле РС 702 . Принципиальная схема подключения показана на рисунке.

Не забудьте то же самое проделать и с другой стороной подкапотного пространства.

Данная схема позволит отключать Ангельские глазки при включении ближнего или дальнего света фар, и продлит жизнь Вашим ангельским глазкам.

Если в «щадящую» схему Вы захотите внедрить регулятор яркости Ангельских глазок, то схематически это будет выглядеть так.

Источник

Установка «ангельских глазок» CCFL

Альтернативный вариант оптики подразумевает установку неоновых осветительных трубок. Разборка и снятие стекла проводятся аналогично, с последующей очисткой посадочной площадки от устаревшего герметика. Для удаления мусора используется мягкая ветошь.

Монтаж весьма простой:

  • С внутренней стороны наносят бесцветный герметик.
  • Неоновый круг плотно прижимают к отражателю.
  • Ожидают полного застывания герметика, затем подключают устройство к батарейке для проверки исправности.
  • Неоновую полосу подключают к сети.
  • Стекло фиксируется на новый герметик, снова дожидаются высыхания.
  • Проводят монтаж фары.

https://youtube.com/watch?v=9xY8HRj1jsM

Похожие записи:

Что такое электромагнитная катушка? Большое будущее малых гэс Схема и сборка самодельного блока питания с регулировкой напряжения и тока Схема подключения счетчика энергомера 11 примеров: схемы на самодельное зарядное устройство для автомобильного аккумулятора Выбираем узо по 2 основным параметрам
