Цвета проводов в электрике-нюансы от разных производителей

Прямое и обратное чередование фаз

Трехфазный переменный ток графически представляет собой три фазы в виде чередующихся синусоид на оси Х, сдвинутых по отношению друг к другу на 120°. Первую синусоиду можно представить как фазу А, следующую синусоиду как фазу B, сдвинутую на 120° относительно фазы А, и третью фазу C, также сдвинутую на 120° по отношению к фазе В.

Графическое отображение сдвига фаз на 120° трехфазной сети

Если фазы имеют порядок АВС, то такое следование фаз называется прямым чередованием. Следовательно, порядок фаз СВА будет означать обратное чередование. Всего возможно три прямых чередования фаз ABС, BCА, CАВ. Для обратного чередования фаз порядок будет выглядеть как CВА, BCА, ACB.

Проверить чередование фаз трехфазной сети можно фазоуказателем ФУ — 2. Он представляет собой небольшой корпус, на котором имеются три зажима для подключения трех фаз сети, алюминиевого диска с черной точкой на белом фоне и три обмотки. Принцип действия у него аналогичен работе асинхронного электродвигателя.

Если подключить фазоуказатель к трем фазам и нажать кнопку на корпусе, то диск начнёт вращаться в одну из сторон. Когда вращение диска совпадает со стрелкой на корпусе, тогда фазоуказатель показывает прямое чередование фаз, вращение диска в обратном направлении указывает на обратное чередование фаз.

Электрическая схема фазоуказателя ФУ-2

В каких случаях необходимо знать порядок чередования фаз. Во-первых, если дом подключен к трехфазной сети и установлен индукционный электросчётчик, тогда нужно соблюдать на нем прямое чередование фаз. При неправильном подключении такого электросчетчика возможен его самоход, что даст неправильные показания в сторону увеличения расхода электроэнергии.

Также, если в доме используются асинхронные электродвигатели, то направление вращения ротора будет зависеть от порядка чередования фаз. Меняя чередование фаз на асинхронном электродвигателе можно изменить направление вращения ротора в нужную сторону.

Общие принципы маркировки кабельной продукции

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Что такое цветовая маркировка шин и проводов и зачем она нужна

В наше время монтаж электропроводки проводится проводами с различным цветом изоляции. И дело здесь не в каких-то модных тенденциях или красоте самого изделия, а в безопасности и удобстве эксплуатации данной электропроводки.

Ведь цветная изоляция может выполнять две функции одновременно – защиту от удара электрическим током или защиту от короткого замыкания путем наложения на проводник изоляционного материала, и с помощью цвета этого самого изоляционного материала помогает электрику определить назначения данного проводника.

Для избегания путаницы все цветовые расцветки были сведены к единому стандарту, описанному в ПУЭ.

Цветовая маркировка может быть выполнена как по всей длине проводника, так и в точках соединения проводников или на их концах. Для этого могут применять цветную изоленту или термоусадочные трубки (кембрики).

В данной статье мы рассмотрим цветную маркировку в однофазных и трехфазных цепях, а также в цепях постоянного тока.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый.

Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

https://youtube.com/watch?v=pd_SW1F3zAQ

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

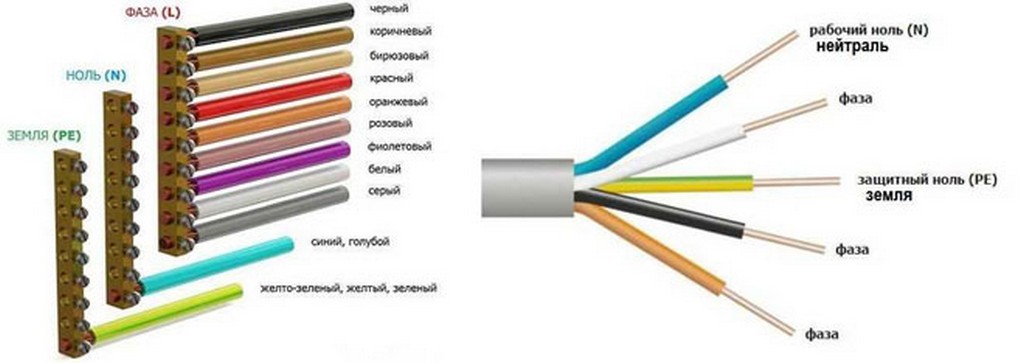

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей.

Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине.

В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

Цвета проводов и шин в цепях постоянного тока

В цепях постоянного тока обычно используется только две шины, а именно плюс и минус. Но иногда  цепи постоянного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях постоянного тока: положительная шина (+) – красная, отрицательная (-) – синяя, нулевая рабочая М (при ее наличии) – голубая.

Изменения в цветовую маркировку шин и проводов

В Российской Федерации ГОСТ Р 50462-92, который регулировал идентификацию проводников в электрических сетях по цифровым и цветовым обозначениям с 01.01.

2011 был заменен на ГОСТ Р 50462-2009, который имеет довольно существенные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия  с ПУЭ 7.

Ниже приведена таблица, в которой приведены рекомендации к цветной маркировке шин и кабелей согласно ГОСТ Р 50462-92:

Реакция электроприборов на обрыв нуля

Если общий нейтральный провод в многоэтажном доме оборвется, то потребители ощутят это в результате скачка напряжения в их электроприборах.

Основные факторы, которые могут привести к обесточиванию общего нуля:

• аварийная ситуация на подстанции;
• устаревшая проводка;
• монтаж проводки выполнялся не совсем качественно.

Та фаза, к которой подключено большее количество потребителей многоквартирного дома, будет перегружена. Напряжение в ней уменьшится. В той фазе, к которой потребителей подключено меньше всего, напряжение резко возрастет.

Это негативно скажется на приборах — снижение напряжения вызовет их неэффективную работу, а рост напряжения может повлечь за собой выход из строя тех, которые были подключены в данный момент. Чтобы обезопасить себя от такой ситуации, необходимо установить в щиток, питающий отдельную квартиру, индивидуальный ограничитель перенапряжения. Как только напряжение начнет превышать допустимые значения, ограничитель быстро отключит питание.

Если произойдет обрыв нуля непосредственно в квартире, то электричество пропадет полностью, но вместе с тем фаза не отключится. Опасность заключается в том, что она может перейти как раз на провод нулевой. И если какой-либо электроприбор был предварительно заземлён на него, корпус этого электроприбора будет под напряжением, а проще говоря, начнет «биться током».

Главными факторами, которые способствуют обрыву нуля непосредственно в квартире можно назвать:

• ненадежность присоединения контактов;
• неправильно выбранное сечение проводника;
• устаревшая проводка.

Эти факторы приводят к чрезмерному нагреванию проводника. Из-за повышенной температуры окисляется место присоединения контактов, перегреваются жилы проводов. А это, в свою очередь, может привести к пожару.

Маркировка жил для электромонтажных решений

Необходимость обозначения кабеля и отдельных электрических жил прописывается в основных эксплуатационно-технических нормативах

Соблюдать правильную маркировку фаз и заземления очень важно при монтаже электропроводки, во избежание возможных ошибок при проведении последующих работ в щитовой

Обозначаются токопроводящие жилы кабеля, как определено нормами ПУЭ и ГОСТ, двумя основными способами:

• При помощи цветовой маркировки проводов. Каждая отдельная жила – фаза, нуль, или земля, – имеет свою уникальную расцветку.
• Буквенно-цифровыми обозначениями, используемыми для монохромной оплётки, и на план-схемах сборки электрических линий.

Окрас полимерной оболочки

Заземление в электросетях чаще означается двухцветной окраской. Чаще это жёлтый фон с идущей по нему зелёной или чёрной полоской. Для совмещённых PEN-проводников концы дополнительно маркируются голубыми метками на концах. Как вариант – жёлтые или зелёные метки на общем голубом фоне.

При сборке электрощита на 380 вольт трёхфазной сети стандартно применяется такая цветовая индикация жил кабеля:

• Красный или коричневый – фаза А.
• Чёрный – фаза В.
• Серый, белый – фаза С.
• Голубой – нулевая жила.
• Жёлто-зелёный – «земля».

При монтаже электросети с постоянным током, применяются иная цветовая маркировка проводов. Поскольку здесь отсутствует нулевая жила (ток идёт в одном направлении, от + к –), то возникнуть разночтений «синий провод это фаза или ноль?» не может. В сетях с постоянным током полярность обозначается так:

• Положительный полюс – жила в красной оплётке.
• Отрицательный – в синей или чёрной изоляции.

Для приборов, использующих электроцепи с несколькими номиналами, стандартного цветного обозначения не имеется. Узнать, какой провод здесь плюсовой, а какой минусовой, можно лишь из сопроводительной технической документации. В постоянных цепях с двуполярной запиткой, нуль выделяется голубой расцветкой.

Буквенное обозначение жилы

Современный порядок буквенного обозначения электрических жил, по большей части, стандартизирован на международном уровне. Этим он выгодно отличается от цветовой маркировки, бывающей индивидуальной для каждой страны. Общепринятые буквенные обозначения для однофазной цепи таковы:

• L – жила фазы.
• N – нуль.
• РЕ – заземление.
• + – плюсовой провод.
• — – минусовой провод.
• М – в двуполярных цепях постоянного тока, так обозначается средняя точка.

Заземление обозначается на схемах и клеммах особым значком, состоящим из одной вертикальной полосы, и нескольких перпендикулярных ей полос различной длины. Этот символ един для всех мировых производителей электрооборудования, и может дополняться различными значками, в зависимости от типа используемого заземления.

Для трёхфазных устройств буквенные символы имеют дополнительную цифровую кодировку:

• I фаза – L1.
• II – L2.
• III – L3.

Иногда в постсоветском пространстве ещё встречается советское обозначение фаз, состоящей из латинских литер А, В, и С. Ещё одним отсуплением от международных стандартов является совмещённая буквенная маркировка: LA, LB, LC.

В приведённых ниже таблицах даны цветовые и буквенно-цифровые обозначения фазировки, нуля и заземления в различных электрических цепях.

Маркирование проводов для электросетей 3-фазного и постоянного тока (цвета проводов)

Цвета проводов. Окраска фазы

В случаях, если монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый — фаза А (L1);
• зеленый — фаза В(L2);
• красный — фаза С (L3);
• голубой — нулевая шина;

Они выглядят в виде продольных и наклонных полос. Полосы желтого и зеленого цвета — шина заземления. Обычно расцветка фаз сохраняется в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. Еще на окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.

В случае недоступности шин для осмотра, когда на них присутствует напряжение, вполне допустимо их не окрашивать. Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Цвет нейтрали (цвета проводов)

Он же нулевой рабочий проводник. Его цвет оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль. По стандарту синий цвет и оттенки голубого приняты для обозначения нейтрали (рабочего заземления). Использовать другие цвета окраски для обозначения нейтральных жил не разрешается. Единственно допустимый вариант использование синей и голубой изоляции для обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше такая расцветка нигде не используется.

Цвет заземления (цвета проводов)

Цвета проводов. Окраска фазы

Чаще всего в электросетях заземление обозначается двухцветной окраской. А именно это жёлтый фон с проходящей по нему зелёной или чёрной полоской. Для совмещённых PEN-проводников концы дополнительно маркируются голубыми метками на концах. То есть получается такой желто-голубой окрас. Еще могут быть добавлены жёлтые или зелёные метки на общем голубом фоне.

При сборке электрощита на 380 вольт трёхфазной сети стандартно применяется такая цветовая индикация жил кабеля:

• Красный или коричневый – фаза А.
• Чёрный – фаза В.
• Серый, белый – фаза С.
• Голубой – нулевая жила.
• Жёлто-зелёный – «земля».

Правила диктуют, какого цвета проводов заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Любой другой цвет для обозначения провода земли использовать категорически нельзя. Так же, как и не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение. Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Для других государств установлены свои правила. Они маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета проводов для маркировки за рубежом:

• нейтраль — белый, серый или черный;
• защитное заземление — желтый или зеленый.

Есть даже такие стандарты для некоторых стран, где допускается использование в качестве защитного заземления оголенного металла без изоляции. Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Окраска нулевого провода

Какого цвета нулевой провод? Синий или голубой

Принято считать, что нулевой провод должен быть синего или голубого цвета, или синего с белой полосой. Чтобы не путаться, в качестве нулевого проводника используется исключительно проводник такого цвета, независимо от того, сколько проводников имеет кабель.

На схемах нулевой проводник, также рисуется синим или голубым цветом, с обозначением буквой «N». Этот проводник никакого отношения к защитному или заземляющему проводнику не имеет отношения, поскольку вместе с фазным проводником является неотъемлемой частью электрической цепи.

Некоторые «профессионалы» фазный провод называют «плюсом», а нулевой – «минусом», чем вводят в заблуждение окружающих, путая переменную электрическую цепь с постоянной, где за основу взят «плюс» и «минус».

Какого цвета провода фаза, ноль и заземление.Цветовая маркировка проводов.

Watch this video on YouTube

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Цвет фазного и нулевого провода в вводном кабеле

Питающие линии, идущие к дому, могут выполнятся в нескольких вариантах. Все зависит от типа кабеля. Если ввод однофазный выполнен:

1. Проводом типа СИП, то фазная жила будет иметь цветную полосу (обычно желтую, зеленую или красную). Нулевая жила черная.
2. Кабелем типа АВВГ или ВВГ, то нулевой проводник синий, белый, красный или зеленый — фазный.
3. Кабелем типа КГ — фазный провод коричневый, нулевой – синий.

Если ввод трехфазный выполнен:

1. Проводом типа СИП и имеется помимо двух основных цветов красного и зеленого, синий и черный провода — нулевой провод будет обязательно черный.
2. Кабелем типа АВВГ или ВВГ нулевой проводник будет синий, а один из фазных помимо красного и зеленого будет черный или белый.
3. Кабелем типа КГ нулевой – синий, коричневый и два черных – фазные проводники.

Кабельная продукция часто выпускается не по ГОСТу, а по техническим условиям. Поэтому даже в двухжильном СИПе с черной и синей жилой черный провод будет нулевым. В проводе черного цвета заложен стальной сердечник, который выполняет самонесущую функцию провода. Подключение ввода к дому от воздушных линий кабелем типа ВВГ и КГ не рекомендуются.

Проводка внутри дома выполняется только однофазными линиями и медными проводами.

Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод — желто зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутри домовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый — фазный. Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Важно знать!

Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:

• «Что такое аббревиатура PEN?»;
• «Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»;
• «Как самостоятельно указать фазу, заземление, ноль?»;
• «Какие еще существуют стандарты по окрасу изоляции?».

На все эти вопросы мы сейчас кратко дадим простое объяснение!

Что такое PEN?

Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.

Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали. На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».

Как найти L, N, PE?

Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?

Индикаторная отвертка

В том случае, если электропроводка имеет заземляющий провод, необходимо использовать такое оборудование, как мультиметр. Данный прибор имеет два щупальца. Сначала необходимо установить диапазон измерения переменного тока на отметку свыше 220 Вольт. Далее одну щупальцу фиксируем на фазном контакте, а с помощью второго щупальца определяем ноль/заземление. При соприкосновении с 0 на мультиметре отобразиться значение напряжения в пределах 220 Вольт. Если же вы дотронетесь к «земле» – напряжение обязательно будет немного ниже. Более доходчивая инструкция по использованию мультиметра была предоставлена в соответствующей статье, с которой рекомендуем ознакомиться!

Мультиметр

Существует еще один метод определения. Если нет мультиметра и индикаторной отвертки под рукой, то можно постараться определить какого цвета провода L и N по их изоляции. В этом случае необходимо помнить, что синяя оболочка — это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.

Первый вариант ассоциаций. Вы видите оставшийся цветной и черный либо белый контакт. В старые добрые времена землю обозначали черной либо белой изоляцией. Вполне разумно предполагать что это именно она, оставшийся цветной – фазный (L).

Второй вариант. Ноль, опять-таки, сразу откидываем, остается красный и черный/белый провод. Если изоляция белого цвета, то согласно ПУЭ – это фаза. Значит, оставшийся красный – земля.

Обращаем Ваше внимание на то, что такой метод является крайне опасным. Если Вы решили им воспользоваться, обязательно сделайте для себя пометки, чтобы во время ремонта люстры либо розетки не получить удар электрическим током!

Как самостоятельно указать L, N, PE?

В том случае, если визуальное обозначение отсутствует либо отличается от стандартного, рекомендуется самостоятельно указать все элементы после ремонтных работ. Для этого можно использовать цветную изоленту либо специальное изделие – термоусадочную трубку, именуемую также кембриком. Согласно требованиям ПУЭ, ГОСТу и общепринятым рекомендациям указание жил необходимо осуществлять на концах проводника – в местах его соединения с шиной (как показано на фото).

Небольшие пометки по цветам облегчат ремонт и обслуживание как Вам, так и электрику, который возможно будет осуществлять ремонт домашней электросети после Вас! О том, как маркировать провода в щитке, мы рассказали в отдельной статье.

Существующие заводские стандарты

Обозначения изоляции с каждым десятилетием немного видоизменяется, поэтому возможно данная информация Вам пригодится.

До 2000-го года применялась следующая цветовая маркировка проводов:

• белый – N;
• черный – PE;
• яркий – L.

Через несколько лет после данного стандарта было внесено существенное изменение: PE «перекрасили» в желто-зеленый цвет (как сейчас).

Таким образом, изделия стали выглядеть так:

• желто-зеленый провод – земельный;
• черный (и иногда белый) – нейтральный (N);
• яркий – фаза.

Цветовые решения

Если же по каким-либо причинам Вы путаетесь между контактами, предоставляем к Вашему вниманию подробную расшифровку маркировки проводов и кабелей по цветам, которая на сегодняшний день соответствует европейским и отечественным стандартам:

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=oB1ZfYCnhJg
