Какие виды систем заземления существуют и что такое защитное заземление?

Зачем нужно заземление?

Заземление – устройство, предохраняющее человека от поражения электрическим током. Благодаря использованию различных заземляющих приспособлений удается избежать жертв на производстве и в быту. Собственно в этом его основное предназначение. Но чтобы правильно воспользоваться заземлением необходимо для начала понять, что это такое и как оно работает.

Что такое заземление?

Итак, что из себя представляет заземление? Конструктивно это чаще всего обычный кусок провода, который одним концом соединён с корпусом электрического аппарата, а другим концом с землей, откуда собственно и название. Заземление также может присутствовать в вилке современного электроинструмента,  там его роль такая же – при повреждении инструмента заземление предохраняет человека от удара электрическим током.

Существует множество различных систем заземления таких как TN-C, TN-S, TN-C-S и другие, собственно, обычному человеку, не имеющего электротехнического образования вовсе не обязательно вникать в данные вещи настолько глубоко, поэтому мы движемся дальше.

Как работает заземление

Суть заземления проста – служить проводником. Допустим, случилась аварийная ситуация – сломалась стиральная машина. При этом замкнуло обмотку электродвигателя (или что-нибудь еще) и корпус машинки оказался под напряжением. Человек ничего не подозревая может коснуться корпуса, после чего его ударит током. Для того чтобы этого не произошло, стиральную машину заземляют.

Тогда если человек коснётся корпуса, то ток пройдет не через него, а через заземление. А произойдёт так потому, что кожа человека имеет сопротивление порядка нескольких кило Ом, а сопротивление заземляющего проводника не более 5-10 Ом, что в тысячу раз меньше чем сопротивление кожи человека.

Выходит, что току в тысячу раз проще пройти по проводу и уйти землю, чем пройти через человека.

В чем разница между заземлением и занулением

Если говорить простым языком, то зануление это соединение корпуса приемника электроэнергии с нулем. Ноль – это провод, имеющий нулевой потенциал и идущий из трансформатора. Зануление работает так: если на корпус приемника попадает провод под напряжением, то он через корпус замыкается на ноль, что вызывает короткое замыкание. Защита автоматически срабатывает и отключает питание.

https://youtube.com/watch?v=pyKRDdBS3r8

Зануление это прием который используется только на производстве и по своим защитным свойствам гораздо хуже заземления. К сожалению, во многих старых домах не существует возможности защитить проводку квартиры с помощью заземления и прибегают занулению, что крайне не безопасно.

Вот мы вкратце и ответили на вопрос “зачем нужно заземление?”. Надеемся материал оказался вам полезен! Удачи!

1 1 1 1 1 1 1 1 1 1 4.79 (100 Голоса)

Защитное заземление в электроустановках. Назначение, принцип действия, область применения.

Защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам (индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд молнии и т.п.).

Защитное заземление предназначено для устранения опасности поражения электрическим током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.

Область применения защитного заземления – электроустановки по напряжением до 1000 В в сетях с изолированной централью и выше 1000В в сетях с любым режимом нейтрали источника тока (как с изолированной, так и с глухозаземленной).

В соответствии с требованиями ГОСТ 12.1.030-81 защитное заземление электроустановки следует выполнять:

при номинальном напряжении 380В и выше переменного тока и 440В и выше постоянного тока во всех случаях;

при номинальных напряжениях от 42В до 380В переменного и от 110В до 440В постоянного тока при работах в условиях с повышенной опасностью, особо опасных и наружных установках.

Примечание: Характеристики этих условий приведены в обязательном приложении к ГОСТ 12.1.013-78 .

Защитному заземлению подвергают металлические части электроустановок и оборудования, доступные для прикосновения человека и не имеющие других видов защиты, например, корпуса электрических машин, трансформаторов, светильников, каркасы распределительных щитов, металлические трубы и оболочки электропроводок и т.д.

Принцип действия защитного заземления в электроустановках напряжением до 1000В:

снижение напряжения прикосновения на заземленном корпусе при замыкание на него питающего напряжения.

Это достигается за счет малого сопротивления заземляющего устройства (Ом). Ток течет по пути наименьшего сопротивления, а т.к. сопротивление человека (кОм), то он пойдет в заземлитель или его эквивалент.

Принципиальная схема защитного заземления приведена на рис.:

(а) – трехфазной сети; (б) – двухпроводных сетей переменного и (в) – постоянного тока.

Примечание: предельно допустимые значения напряжений прикосновения и токов через тело человека с учетом длительности воздействия приведены в ГОСТ 12.1.038-82 .

Заземление осуществляется с помощью специальных устройств – заземлителей – это совокупность заземлителя – металлических проводников, соприкасающихся с землей, и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем.

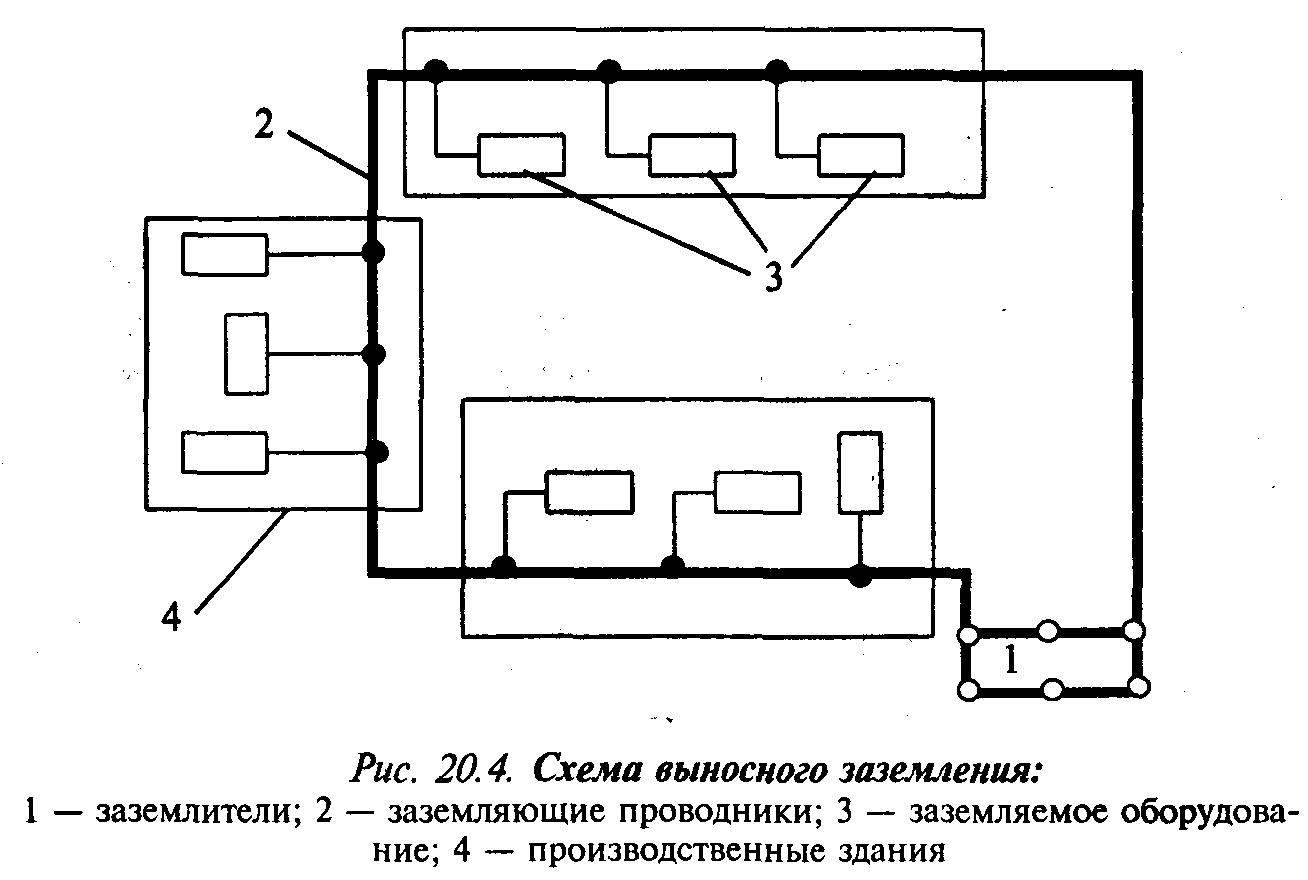

В зависимости от взаимного расположения заземлителей и заземляемого оборудования различают выносные и контурные заземляющие устройства. Первые из них характеризуются тем, что заземлители вынесены за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточены на некоторой части этой площадки (рис. 20.4).

Контурное заземляющее устройство (рис. 20.5), заземлители которого располагаются по контуру (периметру) вокруг заземляемого оборудования на небольшом расстоянии друг от друга (несколько метров), обеспечивает лучшую степень защиты, чем предыдущее

Заземлители бывают одиночные и групповые, исскуственные и естественные.

Груповой заземлитель состоит из вертикальных стержней и соединяющей их горизонтальной полосы.

В качестве естественных заземлителей используют:

– проложенный в земле водопровод;

– обсадные трубы скважен (металлические);

– свинцовые оболочки кабелей, проложенных в земле;

– другие металлоконструкции, расположенные в грунте.

Общее сопротивление заземляющего устройства состоит из сопротивления естественных и искусственных заземлителей:

где – требуемое (допустимое) значение сопротивления заземляющего устройства.

Требования к сопротивлению защитного заземления регламентируются ПУЭ. В любое время года это сопротивление не должно превышать 4 Ом

Получение каких значений предусматривает порядок проверок заземления?

Для того чтобы сделать вывод о безопасности и надежности установки, необходимо, чтобы показатель сопротивления был равен нормативному или наблюдалось значение ниже его. В частности, если речь идет о бытовой установке с типичной для нее частотой и напряжением однофазной линии 220 Вольт, то уровень, который вносится в протокол измерения сопротивления заземления, не должен быть выше 4 Ом. Для системы, в которой используется трехфазная компоновка с напряжением 380 Вольт, он должен быть полностью аналогичен упомянутому выше. Кроме того, ПУЭ устанавливает нормы для всех прочих электротехнических характеристик.

Если говорить о соединениях контура, то для них важнейшей характеристикой является так называемое переходное сопротивление. Его уровень также регламентируется – стандартный порядок проверки заземления предусматривает получение показателя не выше 0,05 Ом с допустимой погрешностью в 10%. Важным элементом испытаний также является визуальный осмотр – его необходимо проводить каждые полгода – при этом контур не только просматривается, но и простукивается омедненным молотком на предмет разрывов металлосвязи.

Защитное заземление в электроустановках (назначение, принцип действия, устройство, нормирование)

Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.

Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение – защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.

Защитное заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.

В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек – ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.

Есть два вида заземлителей– естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой.

В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами.

Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.

Обозначения системы заземления

Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

T — непосредственное соединения нейтрали источника питания с землёй.

I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:

T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.

Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.

Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года.

Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами.

Сопротивление изоляции должно быть не меньше 0,5 Мом

Для чего нужно заземление оборудования обработки информации

Когда речь идет о заземлении, мы привычно связываем тему разговора с защитным заземлением, призванным оградить человека от опасного электрического потенциала, случайно появляющегося на корпусах электрооборудования. При помощи защитных проводников PE и шины заземления их корпуса соединены с заземлителем, что обеспечивает стекание потенциала через контуры заземления в грунт. Однако существует еще один класс заземления, к защитному не имеющий никакого отношения – это так называемое функциональное (рабочее или информационное) заземление. Основная роль, отведенная функциональному заземлению – обеспечение электромагнитной совместимости электрооборудования, работающего в области информационных технологий, связанных с обработкой и передачей данных.

В отличие от защитного заземления, призванного защитить человека от напряжений низкой частоты с высокой амплитудой, информационное заземление защищает аппаратуру от высокочастотных помех, амплитуда которых угроз человеку не несет. Тем не менее, помехи сказываются, например, на качестве передачи информации, без функционального заземления вероятна технологическая утечка конфиденциальной информации.

Учитывая, что использование функционального заземления (FE) не отменяет защитного, которое должно присутствовать во всех электроустановках, оно выполняется посредством организации отдельного контура заземления, а заземлитель функционального заземления должен иметь электрическое соединение с защищаемыми объектами при помощи специальных шин и защитных заземляющих проводников FE.

Особенности организации функционального заземления

При проектировании систем функционального заземления необходимо учитывать требования, предъявляемые к нему технической документацией на электронное оборудование, для которого оно предназначено, в частности предъявленной величине сопротивления функциональному заземлению. Например, для электронных устройств систем информационно-коммуникационных технологий величина сопротивления заземлителя не должна превышать 1 Ома, в то время как для высокочувствительного медицинского оборудования оно может достигать 2 Ом.

Для обеспечения главного требования – электробезопасности для систем заземления TN-S защитное и функциональное заземление должны входить в систему уравнивания потенциалов и составлять общую электрическую цепь. С этой целью защитные проводники PE и FE объединяются и присоединяются к главной заземляющей шине, в качестве защитного проводника в данном случае используется проводник питания PE, а независимый функциональный проводник FE соединен с низкоомными независимыми заземлителями. При таком решении система уравнивания потенциалов одновременно:

• защищает персонал от поражений электрическим током;
• повышает помехозащищенность электронных схем;
• увеличивает информационную безопасность систем.

В ряде случаев требуется независимое исполнение функционального заземления, примером тому могут служить медицинские учреждения с высокочувствительным оборудованием. В таких ситуациях заземлители различных систем заземления должны быть разнесены на расстояние не менее 20 метров друг от друга с целью исключения взаимного влияния. В распределительных шкафах шины функционального заземления FE выполняются изолированными от самого шкафа, а шкаф присоединяется на шину защитного заземления PE.

С появлением модульных (штыревых) заземлителей предоставляется возможность создания глубинного заземления глубиной в десятки метров с сопротивлением в доли Ома. Такое решение позволяет использовать один общий заземлитель, являющийся защитным повторным заземлением и удовлетворяющий по параметрам функциональному заземлению.

Измерение качества электрической энергии

Любые электроприборы и оборудование разрабатываются для работы в определенных условиях. Все составные элементы предусматривают характеристики, способные производить оптимальную полезность и отдачу при определенных параметрах поступающего тока.

Подробнее…

Дефекты и нарушения в электроустановках и на объектах

В данной статье будут описаны основные дефекты и нарушения в электроустановках и на объектах, а также ссылки на нормативные документы, пояснения чем тот или иной дефект опасен или к чему может привести. Подробнее…

Типовые методики расчета

Для расчета защитного заземления потребуется заранее определиться со следующими исходными показателями:

• Размеры и общее число вбитых в грунт штырей из стали.
• Расстояние, оставляемое между ними (шаг установки).
• Глубина заложения прутьев.
• Удельное сопротивление самой почвы в месте обустройства ЗУ.

Помимо них важно учитывать геометрическую форму и материал заготовок, из которых сваривается система из заземлителей (либо это типовой стальной уголок, либо медная полоса и тому подобное). Согласно действующей нормативной документации (ПУЭ, в частности) минимальные размеры выбранных заготовок должны быть не менее:

Согласно действующей нормативной документации (ПУЭ, в частности) минимальные размеры выбранных заготовок должны быть не менее:

1. полоса стальная с сечением не менее 100 мм2;
2. стальной уголок со сторонами 4х4 мм;
3. круглый стальной брусок сечением 16 мм2;
4. металлическая труба диаметром 32 мм и толщиной стенки не менее 3,5 мм.

Минимальные размеры штырей или арматурных прутьев, используемых для изготовления системы ЗУ, выбирается из следующих соображений. Длина заготовок не может быть менее 1,5-2 метра. Расстояния между ними берется кратным длине каждого стержня. В зависимости от того, какая площадка выбирается для обустройства ЗУ, они устанавливаются либо в ряд один за другим, либо в виде квадрата или правильного треугольника. Согласно применяемой методике расчета основная его задача – определиться с числом стержней и параметрами соединяющей из полосы (ее длиной и толщиной).

Пример расчета элементов ЗУ

В качестве примера рассмотрим расчет сопротивления стеканию аварийного тока для вертикального стержня, взятого в единственном экземпляре (чертеж справа).

Чертеж вертикального заземлителя

Для его проведения потребуется знать следующие исходные данные:

ρ – удельное сопротивление грунта в этом месте (в Омах на·метр);

L – длина стержня в метрах;

d – его основной типоразмер (диаметр) в метрах;

Т – расстояние до середины прутка от поверхности в метрах.

Если учитывать величину, ограничивающую растекание тока для горизонтальных элементов ЗУ, то сопротивление для их вертикальных аналогов вычисляется по следующей формуле:

Формула расчета сопротивления растеканию тока для вертикальных заземлителей

В ситуации, когда заземляющее устройство обустраивается в неоднородном грунте (специалисты называют его двухслойным), удельное сопротивление рассчитывается так:

Формула расчета удельного сопротивления для неоднородного грунта

где – Ψ представляет собой сезонный коэффициент;

ρ1 и ρ2– удельные сопротивления различных слоев местного грунта (верхнего уровня и нижнего слоя соответственно), измеренные в Омах на·метр;

Н – толщина слоя, расположенного в верхней части грунта в метрах;

t – общее заглубление вертикальных элементов (глубина всей траншеи), равное примерно 0,7 метра.

Нужное число стержней (без учета горизонтальных компонентов) определяется следующим образом:

где Rн представляет собой нормируемое согласно ПТЭЭП сопротивление растеканию.

Если учитывать горизонтальные составляющие ЗУ, то формула для числа вертикальных штырей примет следующий вид:

где ηв – это коэффициент использования системы, указывающий на то, насколько сильно токи растекания от единичных элементов влияют друг на друга (при их различном расположении).

Именно поэтому при слишком близком их расположении общее сопротивление защитного контура существенно возрастает. Полученное после использование указанных формул число заземляющих элементов обычно округляется до большего значения. Расчет заземления по ним удается автоматизировать, если воспользоваться специально разработанной для этих целей программой «Электрик v.6.6». Скачать это ПО можно бесплатно на соответствующем сайте в Интернете.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

• снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
• отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

• трубы водоснабжения, находящиеся в грунте;
• металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
• обсадные трубы артезианских скважин;
• металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

• стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
• стальные полосы и уголки толщиной от 4 мм;
• стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

https://youtube.com/watch?v=SKP4T6PYcIk

Из чего состоит заземление

В состав заземляющей системы согласно ее определению (смотрите ПУЭ) входят такие обязательные элементы, как:

1. Сам ЗК, обустраиваемый на основе металлических уголков площадью поперечного сечения не менее 100 мм квадратных или отдельных штырей диаметром порядка 20 мм.
2. Комплект специальных проводников (медных шин), позволяющих в жилых домах заземлять электрические приборы.

В зависимости от своего расположения относительно здания защитные конструкции могут быть внешними и внутренними. Рассмотрим как нужно обустраивать каждый из представленных видов контуров, чтобы добиться наилучших результатов.

Внешний контур

При обустройстве наружного контура заземления необходимо учитывать качество и состав грунта в месте расположения его элементов. Хозяева самостоятельно отстроенного дома обычно знают, на какой почве он стоит, и сразу могут определить, как она влияет на проводимость. В противном случае потребуется помощь специалистов по геодезии.

При самостоятельном проведении работ важно знать, что грунты бывают:

• чисто глинистыми;
• суглинистыми;
• торфяными;
• черноземными;
• гравийными и скалистыми.

В реальных условиях в пределах домашнего участка чаще всего встречаются первые два класса почв или их разновидности (суглинок пластичный, глинистые сланцы и подобные им). Для различных типов грунтов их удельные сопротивления имеют следующие значения:

• Глина пластичная и мягкий торф – 20-30 Ом·/метр.
• Для суглинка с содержанием золы и пепла, а также простой садовой земли этот показатель составляет 30-40 Ом/метр.
• Черноземные земли и глинистые сланцы, а также глина полутвердая имеют сопротивление, близкое к значениям 50-60 Ом/метр.

С точки зрения организации внешнего контура заземления эти почвы – самые подходящие, поскольку в них сопротивление растеканию имеет небольшую величину.

Грунты с большими значениями сопротивлений представлены такими видами, как:

1. Полутвердый суглинок, иногда определяемый как смесь глины и песка, а также так называемая «влажная супесь», имеющая средний показатель 100-150 Ом/·метр.
2. Содержащий глину гравий и влажный песок – 300-500 Ом/·метр.

А такие «жесткие» грунты, как скала, гравий и сухой песок совершенно неспособны обеспечить надежное заземление. В этих условиях принимаются специальные меры, позволяющие понизить сопротивление заземляющих контуров в месте расположения штырей.

Дополнительная информация: Они чаще всего сводятся к искусственному изменению состава почвы. Как пример – добавление в нее раствора поваренной соли.

Еще один вариант, позволяющий найти выход из сложившейся ситуации – обустройство глубинных заземлителей, достающих до слоев более «легкого» состава. Но этот подход к тому, как обустроить наружное заземление, достаточно трудоемок и обойдется недешево.

Контур заземления внутри объекта

При расчете элементов внутреннего контура заземления необходимо учитывать, что смонтированная внутри здания токопроводящая полоса должна охватывать периметр каждого из имеющихся в нем помещений. К открыто проложенной вдоль стен и вблизи от пола заземляющей шине подсоединяются все установленные в них электроустановки и приборы.

Заземляющая шина в распределительном шите

В этих условиях особое внимание уделяется таким составляющим, как заземляющие проводники (соединители, предназначенные для подключения бытовых приборов и ванны непосредственно к заземлению). Отдельный контакт щитка (планка заземления) соединяется либо с обустроенным в пределах строения внутренним контуром, либо посредством длинного медного проводника – с внешней системой заземления (как это изображено на первом фото данной статьи)

Прямо от него медные шины в виде проводников отводятся в сторону различных защищаемых электроустановок и приборов. Нередко вместо полноценного щитка применяется отдельная контактная планка «PE», оборудованная непосредственно на входе в частный дом (рейка ГЗШ приведена на фото ниже)

Отдельный контакт щитка (планка заземления) соединяется либо с обустроенным в пределах строения внутренним контуром, либо посредством длинного медного проводника – с внешней системой заземления (как это изображено на первом фото данной статьи). Прямо от него медные шины в виде проводников отводятся в сторону различных защищаемых электроустановок и приборов. Нередко вместо полноценного щитка применяется отдельная контактная планка «PE», оборудованная непосредственно на входе в частный дом (рейка ГЗШ приведена на фото ниже).

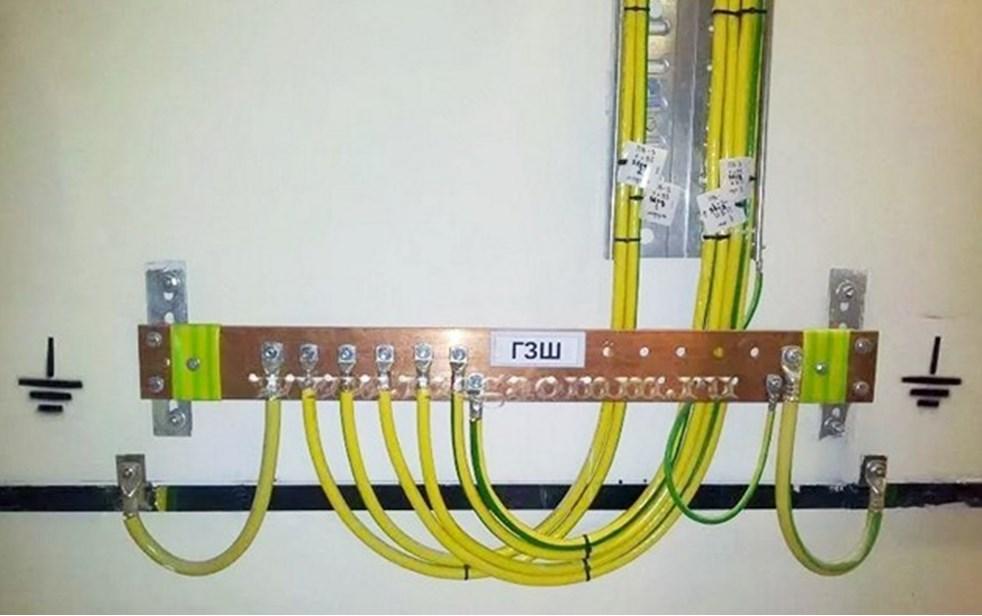

Главная заземляющая шина

Особенности конструкции

Рабочее заземление — это установленные в грунте металлические прутья. Они играют роль проводников электротока и способны отводить электричество вглубь на несколько метров. Такие железные штыри являются соединительными элементами между шиной заземления и клеммами электрического оборудования. В результате образуется металлическая связь.

Такая связь имеется в каждом жилом здании. С ее помощью соединяются верхушки заземлителей. Она заводится к вводному щитку и затем разводится по всем квартирам. Роль заземляющего проводника в этой конструкции играет шина или провод, площадь сечения которого — минимум 4 кв. мм.

В чём разница между заземлением и занулением? Изучение терминов

Заземление в частном доме

Оба этих понятия используются, когда необходимо обеспечить дополнительную защиту от поражения электрическим током.

Кроме того, такие действия помогают предотвратить появление серьёзных повреждений из-за технических проблем.

Заземление осуществляется с единственной важной задачей – обеспечение безопасности людей во время использования приборов, работающих от электричества. Эта проблема становится всё более актуальной с каждым годом, ведь и электропотребление граждан возрастает

Эта проблема становится всё более актуальной с каждым годом, ведь и электропотребление граждан возрастает.

Ситуация усложняется как внутри частных домов, так и в городских квартирах. Возрастает уровень доступности бытовой техники с высокой мощностью. Часто возникают внештатные ситуации. К примеру, можно вспомнить о коротких замыканиях. Возможно предпринять дополнительные защитные меры от поражений электричеством. Ведь земля отличается более низким сопротивлением, чем люди. А электричество всегда идёт по пути, где данный параметр ниже.

Заземление и зануление отличаются друг от друга по следующим признакам:

• При заземлении обычно для соединения с землёй организуется отдельная линия.
• При второй ситуации рабочий ноль играет роль проводника. И данный фактор скрывает главную опасность.
• При занулении защита обеспечивается полностью, если система работает в нормальном режиме. Но контур замыкается, как только связь «рабочего ноля» с землёй нарушается. Из-за этого повышается вероятность того, что прибор выйдет из строя. И возрастаеи опасность того, что человека поразит током, когда он будет контактировать с приспособлением.
• Более того, зануление не защищает от пожара. Особенно высока опасность при эксплуатации конструкций, основой для которых послужили легковоспламеняемые материалы. Рабочий ноль, таким образом, показывает недостаточную эффективность при организации защиты. И уровень надёжности уступает другим конструкциям.

https://youtube.com/watch?v=EEnjsIwLeL0

Похожие записи:

Ремонт светодиодных прожекторов Библиотеки p-cad 200x Емкость аккумулятора: в чем она измеряется, как ее измерить своими руками Устройство вакуумного выключателя и принцип работы Текстовый экран 20×4: инструкция по подключению и примеры использования Ss8550 datasheet, equivalent, cross reference search
