Что такое 14-ступенчатый двоичный счетчик с осциллятором?
Двоичный счетчик пульсаций — это схема, состоящая из последовательно соединенных триггеров. Выход одного из них соединен с входом CLK следующего. Вход CLK триггера слева — это вход счетчика.
Вместо четырех триггеров, как в приведенном выше примере, CD4060 имеет 14 последовательно соединенных триггеров. Это означает, что он может считать до 16383 (максимальное значение 14 бит).
Данная микросхема также имеет встроенный генератор, который позволяет создавать тактовый импульс для автоматического увеличения счетчика. Это делает CD4060 схемой таймера, которую можно использовать для выбора между различными временными задержками (или частотами) в зависимости от того, какой Q-выход мы будем использовать.
Например, если мы выберем такие значения резистора и конденсатора, при которых генератор будет генерировать тактовый импульс с частотой 1 Гц, то это позволит увеличивать счетчик каждую секунду.
Таким образом, для получения 8-секундной задержки мы можете использовать выход Q3, а для задержки в 2 часа 16 минут (8192 секунды) мы можете использовать выход Q13.
Как использовать CD4060
Прежде всего, нам необходимо подключить вывод VDD к положительной клемме питания, а вывод GND — к отрицательной клемме питания. Мы можем использовать источник питания с напряжением от 3 до 15 В. Хотя некоторые версии микросхемы 4060 поддерживают напряжение до 20В. Все это можно уточнить в datasheet на CD4060
Чтобы активировать генератор, подключите резистор Rt к выводу REXT, конденсатор Ct к выводу CEXT и резистор R2 к выводу CLK и соедините все оставшиеся свободные выводы Rt, Ct и R2 вместе:
Стенд для пайки со светодиодной подсветкой
Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…
Подробнее
Расчет частоты работы генератора можно рассчитать по следующей формуле:
f (Гц) = 1 / ( 2,3 * Ct * Rt )
Обратите внимание, что сопротивление резистора Rt должно быть намного ниже сопротивления R2, чтобы формула была правильной. Если мы хотим сбросить счетчик обратно на ноль, то на вывод RST (сброс) необходимо подать высокий уровень
В обычной ситуации, чтобы микросхема работала на RST должен быть низкий уровень
Если мы хотим сбросить счетчик обратно на ноль, то на вывод RST (сброс) необходимо подать высокий уровень. В обычной ситуации, чтобы микросхема работала на RST должен быть низкий уровень.
Используйте любой из Q-контактов в качестве выходного сигнала для управления всем тем, чем вы хотите управлять. Выход становятся высокими после того, как:
- Q3 становится высоким после 23 = 8 тактовых импульсов
- Q4 становится высоким после 24 = 16 тактовых импульсов
- Q5 становится высоким после 25 = 32 тактовых импульсов
- Q6 становится высоким после 26 = 64 тактовых импульсов
- Q7 становится высоким после 27 = 128 тактовых импульсов
- Q8 становится высоким после 28 = 256 тактовых импульсов
- Q9 становится высоким после 29 = 512 тактовых импульсов
- Q11 становится высоким после 211 = 2048 тактовых импульсов
- Q12 становится высоким после 212 = 4096 тактовых импульсов
- Q13 становится высоким после 213 = 8192 тактовых импульсов
Охранное устройство с фотодатчиком
На рисунке 1 показана схема сигнального устройства, которое можно установить на проход или тропинку. Срабатывает оно на пересечение луча света, излучаемого сверх ярким светодиодом индикаторного типа. При пересечении луча включает звуковая сигнализация, которая звучит около 15 секунд.
Звуковая сигнализация представляет собой звук частотой около 2000 Гц прерывающийся с частотой около 2 Гц. Включение и выключение с помощью выключателя, работающего наоборот (замкнули — выключено, разомкнули -включено). После включения около 15 секунд схема не реагирует на датчик.
HL1 — это сверх яркий индикаторный светодиод. Ток на него подается через резистор R1 от общего источника питания. Ток постоянный. Вторая часть датчика -фототранзистор 2N5777. В рабочем состоянии светодиод и фоторанзистор строго нацелены друг на друга.
Желательно чтобы фототранзистор был закрыт блендой в виде трубки. Это уменьшит вероятность попадания на него прямого солнечного света, что может помешать работе сигнализации.

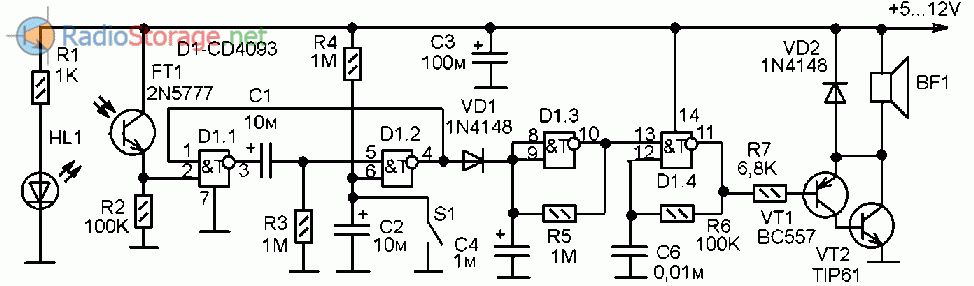

Рис. 1. Схема сигнализации реагирующей на пересечение луча света.
Пока никто луч не пересекает фототранзистор FT1 под его действием открыт. И на вывод 2 D1.1 поступает через него напряжение логической единицы. На выходе D1.2 тоже единица. Диод VD1 открыт и блокирует мультивибратор на элементе D1.3. Ноль с его выхода блокирует мультивибратор на D1.4.
На его выходе единица, поэтому ключ на разноструктурных транзисторах VТ1 и VТ2 закрыт, ток через динамик BF1 не протекает.
При пересечении луча фототранзистор закрывается, и напряжение на выводе 2 D1.1 падает до логического нуля. Это вызывает запуск одновибратора на элементах D1.1 и D1.2, который формирует на выходе D1.2 нулевой перепад длительностью около 15 секунд. При этом VD1 закрывается и запускает мультивибратор на D1.3, вырабатывающий импульсы частотой около 2 Гц.
По фронту каждого его импульса запускается мультивибратор на D1.4, вырабатывающий импульсы частотой около 2 кГц. Они через транзисторный ключ на VТ1 и VТ2 поступают на высокочастотную рупорную динамическую головку BF1.
Для включения и выключения служит выключатель S1. Для того чтобы выключить сигнализацию его нужно включить. При этом через него разряжается конденсатор С2, и остается в таком состоянии. На выводе 6 D1.2 удерживается логический ноль, поэтому на его выходе всегда будет логическая единица, независимо от состояния датчика. После включения сигнализации путем выключения S1 схема еще 15 секунд не будет реагировать на датчик, пока С2 заряжается через R4 до напряжения логической единицы.
Параметры
| Parameters / Models | CD4093B-W | CD4093BE | CD4093BEE4 | CD4093BM | CD4093BM96 | CD4093BM96E4 | CD4093BM96G4 | CD4093BMG4 | CD4093BMT | CD4093BNSR | CD4093BNSRG4 | CD4093BPW | CD4093BPWG4 | CD4093BPWR | CD4093BPWRG4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Approx. Price (US$) | 0.11 | 1ku | ||||||||||||||
| Bits | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Bits(#) | 4 | ||||||||||||||
| F @ Nom Voltage(Max), Mhz | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| F @ Nom Voltage(Max)(Mhz) | 8 | ||||||||||||||
| ICC @ Nom Voltage(Max), мА | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | |
| ICC @ Nom Voltage(Max)(mA) | 0.06 | ||||||||||||||
| Рабочий диапазон температур, C | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 | |
| Operating Temperature Range(C) | -55 to 125 | ||||||||||||||
| Output Drive (IOL/IOH)(Max), мА | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | 1.5/-1.5 | |
| Output Drive (IOL/IOH)(Max)(mA) | 1.5/-1.5 | ||||||||||||||
| Package Group | WAFERSALE | PDIP | PDIP | SOIC | SOIC | SOIC | SOIC | SOIC | SOIC | SO | SO | TSSOP | TSSOP | TSSOP | TSSOP |
| Package Size: mm2:W x L, PKG | See datasheet (PDIP) | See datasheet (PDIP) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) | 14SO: 80 mm2: 7.8 x 10.2(SO) | 14SO: 80 mm2: 7.8 x 10.2(SO) | 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) | 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) | 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) | 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) | |
| Package Size: mm2:W x L (PKG) | See datasheet (PDIP) | ||||||||||||||
| Rating | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| Schmitt Trigger | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Technology Family | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 | CD4000 |
| VCC(Max), В | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | |
| VCC(Max)(V) | 18 | ||||||||||||||
| VCC(Min), В | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| VCC(Min)(V) | 3 | ||||||||||||||
| Voltage(Nom), В | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Voltage(Nom)(V) | 10 | ||||||||||||||
| tpd @ Nom Voltage(Max), нс | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| tpd @ Nom Voltage(Max)(ns) | 130 |
Сигнализация с кодовым выключателем
На рисунке 2 показана схема сигнализации для квартиры, офиса, склада или другого помещения. Схема аналогична предыдущей, и отличается в основном датчиком, в качестве которого применен стандартный герконовый датчик положения двери (SG1). Есть различие в схеме включения и выключения.
Рис. 2. Схема самодельной сигнализации с кодовым отключением.
Включение производится выключателем S10, который подает на схему питание. После включения схема не восприимчива к датчику во время зарядки конденсатора С2 через резистор R4 (15 секунд). Когда дверь закрыта контакты SG1 замкнуты и через них на вывод 2 D1.1 поступает напряжение логической единицы. В таком состоянии диод VD1 открыт и мультивибраторы на D1.3 и D1.4 заблокированы. Звука нет.
При открывании двери контакты SG1 размыкаются, и на выводе 2 D1.1 напряжение падает до логического нуля. Это вызывает запуск одновибратора на элементах D1.1 и D1.2, который формирует на выходе D1.2 нулевой перепад длительностью около 15 секунд. При этом VD1 закрывается и запускает мультивибратор на D1.3, вырабатывающий импульсы частотой около 2 Гц.
По фронту каждого его импульса запускается мультивибратор на D1.4, вырабатывающий импульсы частотой около 2 кГц. Они через транзисторный ключ на VТ1 и VТ2 поступают на высокочастотную рупорную динамическую головку BF1.
Выключение производится в два этапа. Сначала при помощи простой кодовой клавиатуры на кнопках — переключателях S0-S9 вводится код одновременным нажатием кнопок кодового числа (такая клавиатура многократно описана на страницах этого издания, и, поэтому не вижу необходимости рассказывать как она работает).
При этом через замкнутую цепь S0-S9 конденсатор С2 разряжается. Теперь есть 15 секунд, чтобы войти в помещение и выключить сигнализацию выключателем S10.
Сигнализация для авто
На рисунке 3 приводится схема простого автомобильного охранного устройства, сделанного на той же основе. Здесь датчиком служит цепь автоматического включения освещения салона автомобиля. В любом легковом автомобиле в дверных проемах усановлены датчики, которые замыкаются при открывании двери и включают лампу освещения салона. Эта цепь очень часто используется и как датчик открытия дверей для сигнализации.
При открытии двери замыкание цепи происходит на общий минус. На выходе схемы уже нет ВЧ-динамика, потому что в качестве звукового сигнализатора используется автомобильный звуковой сигнал. Коллекторы транзисторов VT1 и VT2 подключаются к реле звукового сигнала, имеющееся в схеме автомобиля.
Рис. 3. Принципиальная схема самодельной сигнализации для авто.
Включение производится выключателем S1, который подает на схему питание. После включения схема не восприимчива к датчику во время зарядки конденсатора С2 через резистор R4 (15 секунд). Когда двери закрыты контакты дверных датчиков разомкнуты и через резистор R2 на вывод 2 D1.1 поступает напряжение логической единицы.
В таком состоянии диод VD1 открыт и мультивибратор на D1.3 заблокирован. Звука нет.
При открывании любой двери контакты дверного датчика замыкаются, и на выводе 2 D1.1 напряжение падает до логического нуля. Это вызывает запуск одновибратора на элементах D1.1 и D1.2, который формирует на выходе D1.2 нулевой перепад длительностью около 15 секунд. При этом VD1 закрывается и запускает мультивибратор на D1.3, вырабатывающий импульсы частотой около 2 Гц.
По фронту каждого его импульса открывается транзисторный ключ на VТ1 и VТ2, и реле звукового сигнала автомобиля включает его звуковой сигнал. Раздаются звуки, повторяющиеся с частотой 2 Гц.
Выключение производится в два этапа. Сначала нужно поднести постоянный магнит к геркону SG1. При этом через замкнутую цепь S0-S9 конденсатор С2 разряжается. Теперь есть 15 секунд, чтобы войти в помещение и выключить сигнализацию выключателем S1. Геркон SG1 нужно расположить где-нибудь за остеклением кузова автомобиля. А магнит можно сделать в виде брелка для ключей.
Datasheets

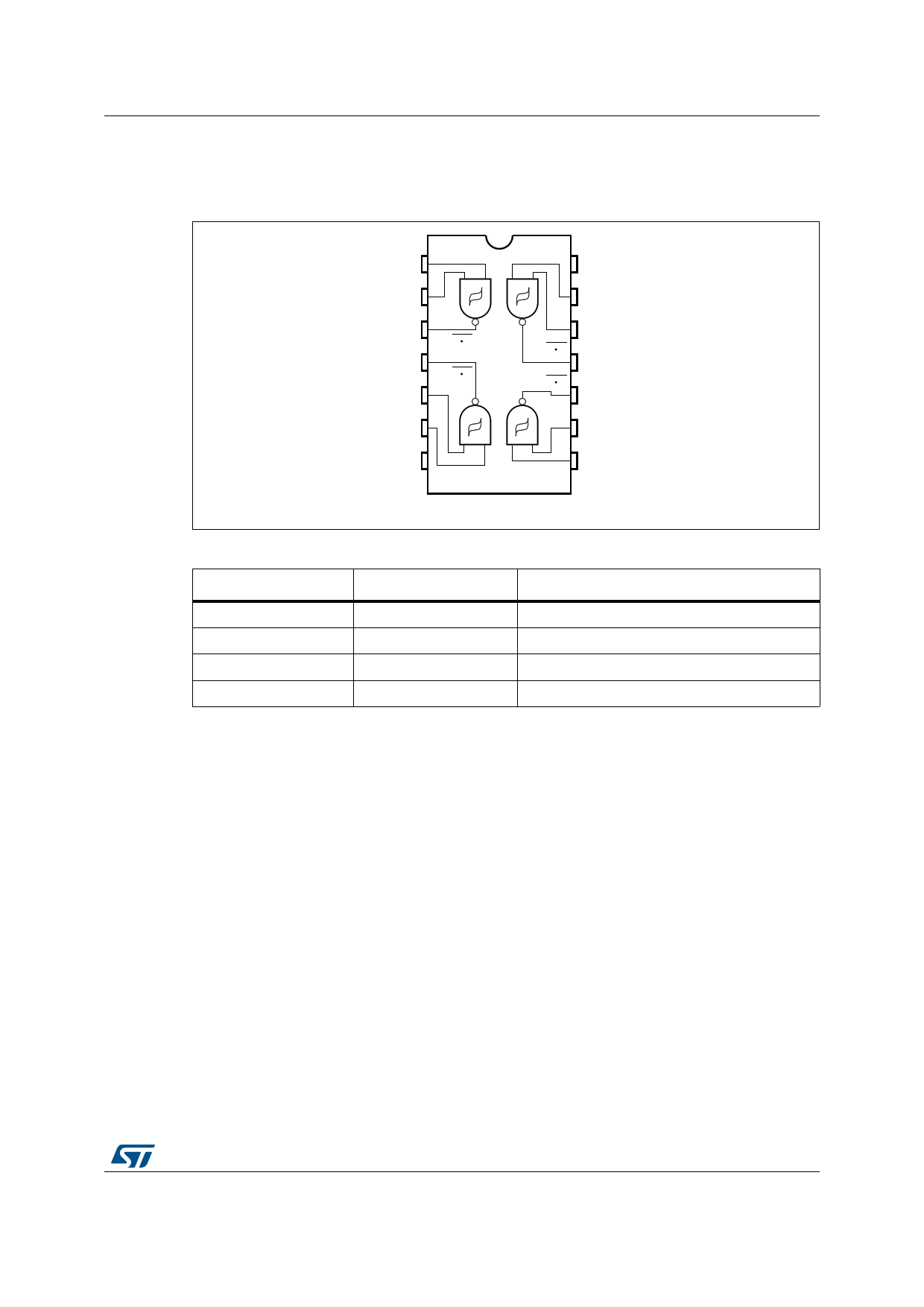

Data sheet acquired from Harris SemiconductorSCHS115D – Revised September 2003 The CD4093B types are supplied in 14-leadhermetic dual-in-line ceramic packages (F3Asuffix), 14-lead dual-in-line plastic packages (Esuffix), 14-lead small-outline packages (M, MT,M96, and NSR suffixes), and 14-lead thin shrinksmall-outline packages (PW and PWR suffixes). PACKAGE THERMAL IMPEDANCE, ОёJA (See Note 1):E package .M package .NS package NOTE 1: . 80В°C/W86В°C/W76В°C/W Package thermal impedance is calculated in accordance with JESD 51-7. VDD VDD VOH VPVNVOL VSS Copyright пЈ 2003 Texas Instruments Incorporated PRODUCTION DATA information is current as of publication date.Products conform to specifications per the terms of Texas Instrumentsstandard warranty. Production processing does not necessarily includetesting of all parameters. POST OFFICE BOX 655303 DALLAS, TEXAS 75265 1 2 POST OFFICE BOX 655303 DALLAS, TEXAS 75265 POST OFFICE BOX 655303 DALLAS, TEXAS 75265 3 4 POST OFFICE BOX 655303 DALLAS, TEXAS 75265 PACKAGE OPTION ADDENDUM www.ti.com 1-Jun-2017 PACKAGING INFORMATIONOrderable Device Status(1) Package Type Package Pins PackageDrawingQty Eco Plan Lead/Ball Finish MSL Peak Temp (2) (6) (3) Op Temp (В°C) Device Marking(4/5) 7704602CA ACTIVE CDIP J 14 1 TBD A42 N / A for Pkg Type -55 to 125 7704602CACD4093BF3A CD4093BE ACTIVE PDIP N 14 25 Pb-Free …
Как это работает
Блок-схема генератора представлена на Рисунке 1. Генератор собран по классической схеме с использованием одного из элементов микросхемы CD4093BE, представляющей собой сборку из четырех двухвходовых элементов «И-НЕ». Отличие данной микросхемы от аналогичной по логическому функционалу микросхемы CD4011BE заключается в том, что каждый вход является триггером Шмитта, позволяющим работать с медленно изменяющимся входным сигналом.
 |
|
| Рисунок 1. | Блок-схема генератора с оптической ОС. |
Оптическая обратная связь осуществляется с выхода генератора (точка «b») через светодиод VD2 и цифровой фотоприемник DD2, выполненный на микросхеме ТSOP4838, выход которого подсоединен к свободному входу элемента DD1. При разорванной оптической связи, например, при наличии непрозрачного препятствия между VD2 и DD2, в точке «с» присутствует логическая «1», что позволяет генератору на DD1 формировать импульсную последовательность, частота которой определяется резистором R2, а длительность положительного импульса – резистором R1.
Это состояние иллюстрируется Рисунком 2.1.
 |
|

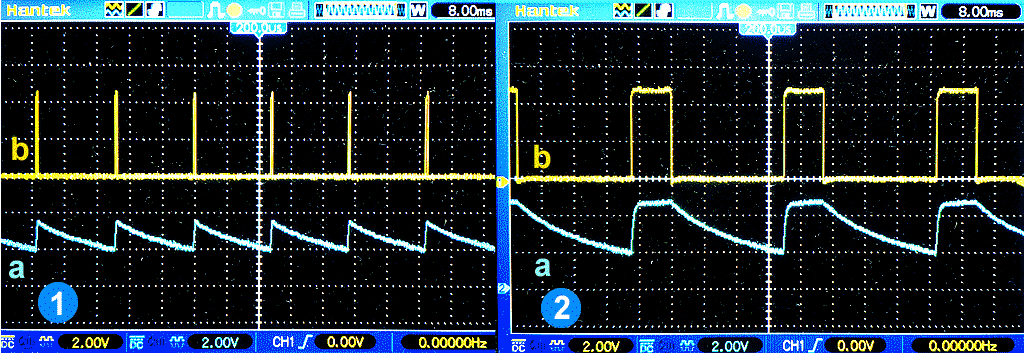

| Рисунок 2. | Оптическая обратная связь: 2.1 – разомкнута, 2.2 – замкнута. |
При возникновении оптической обратной связи напряжение в точке «с» уменьшается до нуля, что принудительно поддерживает высокий потенциал в точке «b». Такое состояние продолжается до тех пор, пока внутренние временные ограничения микросхемы DD2 вновь не установят на выходе логическую единицу.
Конденсатор С1 за время принудительной остановки генератора заряжается до напряжения питания и разряжается до нижнего порога триггера Шмитта существенно дольше, что объективно снижает частоту генератора. Это отражено на Рисунке 2.2.
В граничных условиях при недостаточной освещенности фотоприемника TSOP сигнал на его выходе носит случайный характер по частоте возникновения, длительности импульса и его задержке относительно фронта возбуждающего светового импульса. При приеме цифровых сигналов это приводит к ошибке принятого кода; при приеме управляющего импульса в устройствах охранной автоматики – к ошибкам срабатывания сигнализации. Эти недостатки присутствуют и в рассматриваемом генераторе. На Рисунке 3.1 представлен случай недостаточной освещенности фотоприёмника DD2. Выходной импульс в точке «с» короче возбуждающего импульса и сдвинут относительно его фронта на случайную величину.
 |
|

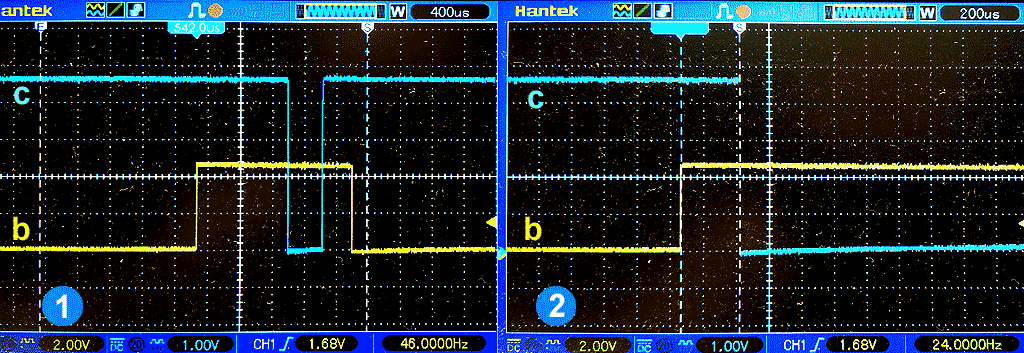

| Рисунок 3. | Выходной сигнал фотоприемника DD2: 3.1 – при недостаточной освещенности, 3.2 – при достаточной освещенности. |
На Рисунке 3.2 показана осциллограмма стационарного процесса, когда освещенность фотоприемника DD2 достаточна и фронт выходного импульса сдвинут относительно фронта возбуждающего импульса на фиксированную величину, равную примерно 380 мкс. Этот факт дает возможность построения импульсного дискриминатора для фиксации факта корректной работы фотоприемника. Справедливости ради нужно отметить, что для случая, показанного на Рисунке 3.2, в эти 380 мкс входит еще время включения генератора несущей частоты, составляющее в самом худшем случае половину периода несущей частоты 38 кГц, то есть примерно 13 мкс.
