РЕГУЛЯТОР МОЩНОСТИ НА СИМИСТОРЕ
Часто в радиолюбительской практике используемые паяльники на мощность 60/40 ватт при попытке припаять провода начинают их плавить, и качество, а главное, электробезопастность схем снижается. Здесь простое решение проблемы — это подключать его нагревательный элемент через симистор. Это не только повысит качество пайки, но и увеличивает срок службы паяльника. Конечно вы можете задействовать данный симисторный регулятор в любой другой аналогичной схеме — кипятильника, инфракрасного нагревателя, тепловентилятора и так далее.
Детали в схеме
T1: BT139 симистор, T2: BC547 транзистор, D1: DB3 динистор, D2 и D3: 1N4007 диод, C1: 47nF/400V, C2:220uF/25 В, R1 и R3: 470K, R2: 2K6, R4: 100R, P1: 2M2, Светодиод 5 мм красный.
Схема работает на от 230V питания, и оптимизирована для сетевых паяльников. Как правило, температура, при которой паяльник нормально работает слишком высока для пайки — часто детали перегреваются в процессе и портятся, особенно мелкие, и чтобы уменьшить расход энергии и таким образом снизить температуру часто ставят обычный диод (1N4007) по питанию. Однако можно сделать более удобную в использовании конструкцию, где мощность передающаяся в нагрузку будет плавно меняться. Данный контроллер температуры предназначен исключительно для паяльников, работающих на 230 В переменного тока питающей сети. Здесь симистор BT139 используется для управления фазой.
Красный светодиод (LED1) и связанные с ним компоненты образуют мигающий индикатор активности. После сборки и тестирования, весь регулятор должен быть заключен в подходящий неметаллический (для безопастности) корпус, а ввод проводов только через выходной разъем
Обратите внимание, что текущая конструкция этого терморегулятора не подходит для управления мощности нагрева до нуля. Для расширения диапазона 0-100% воспользуйтесь видоизменённой схемой
Схема регулятора мощности без динистора
А этот тот вариант, когда динистор найти нет возможности. Здесь тиристор управляется генератором на двух биполярных транзисторах. В остальном схема аналогична первой. Она позволит снизить мощность любого нагревательного электроприбора. Схема достаточно проста и доступна даже начинающим электронщикам. Диоды КД522 можно поменять на любые импортные, к примеру IN4007. Для управления более мощной нагрузкой симисторы необходимо поставить на радиатор (200 см2). Для устранения помех, создаваемых регулятором, желательно на входе поставить фильтр.
ЗАРЯДНОЕ ДЛЯ МОБИЛЬНОГО ИЗ ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА
Электронный трансформатор — это ИБП, который в основном предназначен для питания галогенных ламп. Очень широко применялся и применяется для офисного освещения, а мы попробуем сделать на его основе ЗУ для сотового телефона. |
ВЫПРЯМИТЕЛЬ НАПРЯЖЕНИЯ
Выпрямители — это устройства, преобразующие переменный ток в ток одного направления. Раньше это преобразование осуществлялось с помощью электрических машин — мотор-генераторов, но они требуют постоянного обслуживания, занимают много места и имеют низкий к. п. д. Поэтому в настоящее время для преобразования переменного тока в ток одного направления применяют более экономичные и удобные в эксплуатации ионные, электровакуумные и полупроводниковые приборы. |
МОЩНЫЙ БЛОК ПИТАНИЯ ДЛЯ УМЗЧ
Для питания усилителей звука большой мощности — от 0,5кВт и выше, с целью снижения габаритов БП необходимы специальные импульсные блоки питания. Взглянем на условную схему такого устройства. |
ПОДСВЕТКА ШКАФА
Как подключить внутреннюю подсветку в шкафу или серванте гостинной — пример и описание с пошаговым фотообзором. |
С помощью элемента питания и лампочки
Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.
Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.
Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.
Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.
Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.
Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.
Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.
Самостоятельное изготовление
На сегодня возможно установить простые регуляторы на электрические приборы своими руками, если имеется необходимый инструмент и схемы. Существует несколько возможных вариантов таких схем. К одной из схем можно отнести bt136 600e. Она идеально подходит, например, для регулировки степени нагрева паяльника.
Варианты схем
Паяльник можно оборудовать устройством для регулировки мощности до 90 Вт. Для этого необходимо всего лишь несколько деталей. Именно благодаря такому устройству можно изменять не только степень нагрева жала паяльника, но и уровень свечения настольной лампы, скорость вращения вентилятора для многих других приборов, которые требуют регулировки.
Такой регулятор можно собрать на основе многих симисторов, к примеру, ВТА 16600. Но идеальным вариантом будет использование устройства bt136 600e. Симистор этого типа лучше подходит для регулировки мощности жала паяльника.
С другой стороны, если имеется минимальный опыт работы с микросхемами, то можно вмонтировать такую лампу в схему регулятора мощности на симисторе типа bt136 600e. Главное, правильно выбрать неоновую лампу. От правильного выбора такого устройства будет зависеть качество работы регулятора, его функциональные возможности и многое другое. Она должна иметь минимальные показатели напряжения.
От этого показателя непосредственно зависит плавность регулировки степени нагрева жала паяльника или скорости вентилятора. При монтаже стартера в светильник неоновую лампу можно не применять. Хотя функциональность устройства от этого уменьшается, поскольку показатель напряжения (мощности) прибора при работе не будет виден.
https://youtube.com/watch?v=jPbptVGZisc
В схемах регулятора для паяльника нет ничего сложного. Для создания диодного моста используются диоды D226. К нему в обязательном порядке следует монтировать тиристор KY202H. Он имеет личную цепь управления. Если диапазон регулировки мощности устройства должен быть довольно большим, то применяются схемы с дополнительной установкой элемента логики — счётчика K561NE8. Регулировать мощность здесь также будет тиристор.
После установки диодного моста, согласно схеме следует обычный параметрический стабилизатор. Он будет включать подачу электричества на микросхему
Также важно правильно подобрать мощность и количество диодов. Они должны соответствовать желаемому диапазону регулировки. Существует и другой вариант схемы для регулировки мощности паяльника
Она очень проста, никаких дорогостоящих и дефицитных деталей в ней нет. Предварительно установив светодиод, можно регулировать включённое/выключенное состояние
Существует и другой вариант схемы для регулировки мощности паяльника. Она очень проста, никаких дорогостоящих и дефицитных деталей в ней нет. Предварительно установив светодиод, можно регулировать включённое/выключенное состояние.
Возможное допустимое напряжение на входе должно равняться от 120 до 210 вольт. Для любых приборов такого типа можно использовать индикатор напряжения. Такое устройство можно найти в старом магнитофоне и использовать его для личных целей. Для усовершенствования прибора можно использовать светодиод или любые другие комплектующие такого типа. Он будет подсвечивать шкалу напряжения устройства, а также включённое или выключенное состояние. Это позволит значительно увеличить его функциональность.
Сборка устройства
При сборке симисторного или тиристорного регулятора мощности своими руками следует позаботиться о качественном корпусе для устройства. Лучшим вариантом будет использование пластика, поскольку его легко согнуть, обрезать, склеить и в целом обрабатывать. Таким образом, нужно из пластика вырезать заготовки, зачистить и обработать края, после чего склеить вместе в форме коробки под устройство. В коробке монтируется сделанный регулятор. После того как прибор собран, его необходимо предварительно проверить на правильность схемы и на работоспособность перед эксплуатацией.
Для того чтобы совершить такую проверку, можно использовать обычный паяльник. В качестве альтернативы применяется мультиметр. Приборы просто нужно подключить к выходу самой регулировочной схемы и вращать ручку регулятора. Если в схеме предусмотрена проверочная лампочка, то при регулировке яркость её свечения должна изменяться.
https://youtube.com/watch?v=KALzpag3UJI
Симисторный регулятор мощности, схема на КР1182ПМ1
Большое количество нагрузок требуют регулирования мощности, например такие:
- лампы накаливания или любые другие диммируемые;
- нагреватели;
- коллекторные электродвигатели и в частности электроинструмент.
Если до появления полупроводниковых элементов задачи регулировки мощности требовали применения громоздких электромагнитных устройств, тос появлением тиристоров задача фазового регулирования мощности сильно упростилась. А вот симисторный регулятор мощности ещё проще тиристорного, ему не требуется выпрямителя. Симистор может проводить ток как в течении положительной полуволны переменного напряжения, так и в течении отрицательной.
Точно также как и тиристорный регулятор симисторный регулятор мощности осуществляет регулировку за счет изменения угла открывания. Чем больше угол ‘a’ тем меньше энергии попадает на выход устройства.
Схема получается настолько простой и дешевой что её стали встраивать даже в кнопки дешевых дрелей.
Таблица номиналов элементов
- C1 – 0,1 мк;
- R1 – переменный резистор 470 кОм;
- R2 – 10 кОм;
- VS1 – DB3;
- VS2 – BTA225-800B.
При данном типе VS2 cимисторный регулятор мощности способен отдавать в нагрузку до 25 А.Удивительно, но схема содержит всего 5 элементов:R1 и R2 – определяют скорость C1 и чем она будет больше тем скорее откроется симметричный динистор VS1 и откроет симистор VS2.
КР1182ПМ1
Отечественная промышленность выпускает специальную микросхему – фазовый регулятор КР1182ПМ1. Эта микросхема позволяет осуществлять фазовое регулирование как самостоятельно, при низких мощностях нагрузки до 150 Вт, так и совместно с тиристорами или симисторами при больших мощностях.
Внутренняя структура микросхемы КР1182ПМ1.
Симистор BT134-600E(D)
Ежедневная отправка заказов производится из г. Каменск-Шахтинский, Ростовской области по фиксированному тарифу (количество товаров не влияет на стоимость доставки). При общей сумме заказа более 2000 рублей — доставка почтой России за счет магазина!
Гибкая система оплаты банковскими картами (Visa, Mastercard, Maestro, МИР) любого банка, через интернет-банкинг (Промсвязьбанк, Альфа-Банк, ВТБ24, Банк Русский Стандарт), электронными деньгами (Webmoney, Яндекс деньги, Qiwi), наличными в салонах связи (Евросеть, Связной) — позволит вам оплатить заказ + стоимость доставки он-лайн без всяких комиссий.
После получения он-лайн оплаты, мы предоставим Вам электронный чек ОФД – который приравнен к обычному бумажному чеку и может быть использован Вами для любых целей – для отчета в бухгалтерии или разрешения спорных ситуаций, а после комплектации и отправки заказа (как правило 1-2 суток) – предоставим ссылку для отслеживания местонахождения заказа на электронную почту и продублируем смс сообщением. Вы в любой момент можете узнать – где именно находится заказ!
Доставка осуществляется почтой России до Вашего почтового отделения или Транспортной Компанией до точки самовывоза (ПВЗ Транспортой Компании) либо курьером до Двери в кротчайшие сроки — от 3 до 8 суток (в зависимости от региона получателя и способа доставки).
Доставка в Казахстан и Белоруссию осуществляется только транспортной компанией! При этом он-лайн оплата может производится банковскими картами в национальной валюте с прямой конвертацией в Российские рубли без всяких комиссий.
В настоящее время жесткой конкуренции на стоимость — скорость доставки заказов — Обратите внимание на способ доставки Транспортной Компанией. т.к
Стоимость ее доставки уже сравнялась с Почтой России, зато скорость выполнения работы, специальные логистические центры и отсутствие очередей, а так же лояльное отношение к клиенту — несоизмеримо выше!
Даже если по какой-то причине Вам не удалось оплатить заказ, мы отправим на Ваш электронный ящик письмо с уведомлением о заказе и ссылкой его для оплаты.
Все неоплаченные в течении 5 банковских дней заказы анулируются.
*Изображение для продукта Симистор BT134-600E(D) служит только для ознакомления и не предназначено для использования в конструкторской документации.
**Цены и наличие товара на сайте и в розничных магазинах «Radio-Sale» могут отличаться.
Практические примеры для повторения
Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.
Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.
Доминирующая схема
Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.
Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.
При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.
Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.
Контроллер нагрева паяльника
Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.
Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.
Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.
Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.
Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.
Регуляторы мощности получили широкое применение в повседневной жизни. Их использование очень разнообразное: от регулирования величины яркости освещения до управления оборотами различных двигателей, с их помощью можно выставлять требуемую температуру различных нагревательных приборов. Таким образом, регулировать мощность можно для нагрузки любого вида как реактивной, так и активной.
Регулятор мощности представляет собой определённую электронную схему, с помощью которой можно контролировать значение энергии, подводимой к нагрузке.
Достоинства и недостатки триаков
Нужно отметить, что симистор является видом тиристора, следовательно, основным отличием являются параметры УЭ. Триаки классифицируются по видам и отличия состоят в различном исполнении и характеристиках:
- Конструктивное исполнение (распиновка, цоколевка).
- Ток перегрузки.
- Параметры управляющего электрода.
- Прямые и обратные токи и напряжения (600bw и 600е — на напряжение 600 В).
- Электрической нагрузке: силовые и обыкновенные (bta06, ку202г).
- Ток затвора.
- Скорость переключения (dv/dt).
- Изготовитель: импортные не требуют предварительно настройки, отечественные нужно настраивать путем внедрения в схему дополнительных элементов.
- Уровень изоляции корпуса (bta16).
- Мощность (btb16).
https://youtube.com/watch?v=jeMyvq7SFWE
К основным достоинствам симметричных тиристоров нужно отнести следующие: низкая стоимость, длительный срок применения, не издают помехи (нет механических контактов), надежность.
Для избежания влияния помех необходимо производить шунтирование прибора RC-цепью:
Величина сопротивления резистора должна быть от 50 до 470 Ом, а емкость конденсатора необходимо подобрать от 0,01 до 0,1 мкФ. Эти величины подбираются в зависимости от характеристик триака или экспериментальным путем.
Особенности
Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:
- относительно невысокая стоимость приборов;
- длительный срок эксплуатации;
- отсутствие механики (то есть подвижных контактов, которые являются источниками помех).
В число недостатков приборов входят следующие особенности:
Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.
Симистор с креплением под радиатор
- Устройства подвержены влиянию переходных процессов, шумов и помех;
- Не поддерживаются высокие частоты переключения.
По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.
RC-цепочка для защиты симистора от помех
Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.
Как работает экономка
Внешний облик ламп дневного света может быть различным. Несмотря на это они имеют одинаковый принцип работы, который реализуется благодаря следующим элементам, которые обычно содержит схема прибора:
- электродов;
- люминофор – специальное люминесцентное покрытие;
- стеклянная колба с инертным газом и парами ртути внутри.
Строение люминесцентной лампочки
Такая лампа дневного света представляет собой газоразрядное устройство с герметичной стеклянной колбой. Газовая смесь внутри колбы подобрана таким образом, чтобы снижать затраты энергии, необходимые на поддержку процесса ионизации.
Для этого на электроды люминесцентной лампы подается на электроды напряжение конкретной величины. Они расположены в противоположных сторонах стеклянной колбы. Каждый электрод имеет два контакта, которые соединяются с источником тока. Таким образом происходит обогрев пространства вблизи электродов. Фактическая схема подключения данного источника света состоит из серии последовательных действий:
- нагрев электродов;
- далее на них осуществляется подача высоковольтного импульса;
- в электроцепи поддерживается оптимальное напряжение для создания тлеющего разряда.
В результате этого в колбе образуется ультрафиолетовое невидимое свечение, которое, проходя через люминофор, становится видимым для человеческого глаза. Чтобы поддерживать напряжение для создания тлеющего разряда, схема работы люминесцентных ламп предполагает подключение следующих приспособлений:
дросселя. Он выступает в роли балласта и предназначен для ограничения силы тока, текущего по прибору, до оптимального уровня;
Дроссель для люминесцентных лампочек
стартера. Он предназначен для защиты лампы дневного света от перегрева. При этом он регулирует накал электродов.
Очень часто причиной поломки экономок является выход из строя электронной начинки балласта или перегорания стартера. Чтобы этого избежать, можно не использовать в подключении перегорающие детали.
Стандартная схема соединения
Стандартная схема, применяемая для подключения люминесцентных ламп, может быть видоизменена (идти без дросселя). Это позволит минимизировать рис выхода из строя осветительного прибора.
Вариант включения без балласта
Как мы выяснили, балласт в устройстве лампы дневного света играет важную роль. При этом на сегодняшний день существует схема, при которой можно избежать включение данного элемента, который очень часто выходит из строя. Можно избежать включения, как балласта, так и стартера.
Как видим, данная схема не содержит нить накала. При этом питание ламп/трубки здесь будет осуществляться через диодный мост, который и будет создавать повышенное постоянное напряжение. Но в такой ситуации необходимо помнить о том, что при данном способе питания осветительное изделие может потемнеть с одной стороны. В реализации приведенная выше схема достаточно проста. Ее можно реализовать при помощи старых компонентов. Для такого типа подключения можно использовать следующие элементы:
- трубка/источник света мощностью 18 Вт;
- сборка GBU 408. Она будет выступать в роли диодного моста;
Диодный мост
конденсаторы с рабочим напряжением не превышающего 1000 В, имеющие емкость 2 и 3 нФ.
Собранная схема
Необходимо помнить о том, что подбор диодов для диодного моста, а также конденсаторов необходимо осуществляться с запасом по напряжении. Осветительный прибор, собранный таким образом будет давать свечение немного меньшее по яркости, чем при использовании стандартного варианта подключения с использованием дросселя и стартера.
Проверка с помощью метода лампочки и батарейки
Для этого метода достаточно иметь под рукой лишь лампочку, батарейку, 3 проводка и паяльник, чтобы припаять провода к электродам. Такой набор найдется в доме у каждого.
При проверке прибора с помощью метода батарейки и лампочки, нужно оценить нагрузку тока сто mA, которую создает лампочка, на внутренней цепи. Применять нагрузку следует кратковременно. При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях.
Проверка методом лампочки и батарейки осуществляется по трём схемам:
- В первой схеме на управляющий электрод положительный потенциал не подается, благодаря чему не пропускается ток и лампочка не загорается. В случае если лампочка горит, тиристор работает неправильно.
- Во второй схеме тиристор приводится в состояние высокой проводимости. Для этого нужно подать плюсовой потенциал на управляющий электрод (УЭ). В этом случае, если лампочка не горит, значит с тиристором что-то не так.
- На третьей схеме с УЭ питание отключается, ток в этом случае проходит через анод и катод. Ток проходит благодаря удержанию внутреннего перехода. Но в этом случае, лампочка может не загореться не только из-за неисправности тиристора, но и из-за протекания тока меньшей величины через цепь, чем крайнее значение удержания.
Так исправность тиристора легко проверить в домашних условиях, не имея под рукой специального оборудования. Если разорвать цепь через анод или катод, у тиристора активируется состояние низкой проводимости.
При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях
Другие варианты проверки
Также тиристор можно проверить с помощью тестера. Для этого понадобится тестер, батарейка шести – десяти вольт и проводки.
Чтобы проверить устройство тестером нужно следовать следующей схеме:
- Проверка тимистора с помощью омметра Включить тестер между катодом и анодом: должно показать «бесконечность», потому что тиристор в состоянии низкой проводимости.
- Подключить батарейку между УЭ и катодом. На тестере должно спасть сопротивление, так как появилась проводимость.
- Если подачи питания совсем нет, то устройство работает неправильно.
- Если подача питания постоянная, при любом напряжении на электроды, то и в этом случае с тиристором что-то не так.
Еще тиристор можно проверить с помощью омметра. Этот метод похож на проверку мультиметром и тестером. Потребуется:
- Подключить плюс омметра к аноду, а минус к катоду. На датчике омметра должно быть показано высокое сопротивление.
- Замкнуть вывод анода и УЭ, сопротивление на датчике омметра должно резко спасть.
Вот в принципе и вся инструкция для проверки. Если после этих действий отсоединить УЭ от анода, но не разрывать связь анода с омметром, датчик устройства должен показывать низкое сопротивление (это возникает, если ток анода, больше тока удержания).
Также существует еще один способ проверки тиристора с помощью омметров, для этого понадобится дополнительный омметр. Нужно плюсовой вывод одного омметра подключить к аноду, сопротивление в этот момент должно показываться высокое. Далее следует, также плюсовой вывод, но уже другого омметра, быстро подключить и отключить от управляющего электрода (УЭ), в этот момент сопротивление первого омметра резко уменьшится.
https://youtube.com/watch?v=lFb-Dc0JSUk
Цели применения
Симисторный регулятор напряжения имеет свои особенности использования. Такие устройства бывают разной мощности и в зависимости от этого могут применяться для работы того или иного прибора.
Симисторы активно используются в таких видах бытовой техники:
- строительные электроинструменты;
- устройства с компрессором;
- пылесосы;
- стиральные машины;
- фены;
- лампы и другие осветительные приборы с возможностью регулировки мощности;
- нагревательные приборы, к примеру, обычный кипятильник.
Если готовить о видах симисторных регуляторов, то их объединяет одна характеристика — все они работают по похожему принципу. Единственное различие между ними — их мощность. Существуют виды симисторов, которые нужно особо тщательно регулировать при настройке управляющих сигналов. Управление у различных видов разное. Это может быть простейшая конструкция на нескольких конденсаторах и резисторах, а может быть сложная схема с микроконтроллером.
https://youtube.com/watch?v=Xn05DLf4gh4
Настройка регулятора
Проверка регулятора мультиметром
После завершения паяльных работ и всех необходимых подключений можно переходить в проверке самодельного изделия на работоспособность. При обнаружении отклонений от нормальных режимов, заданных описанием схемного решения, потребуется настройка прибора. Она заключается в проверке каждого из элементов по току и напряжению. Для этого удобнее всего запастись специальным прибором – мультметром, а еще лучше – электронным осциллографом.
Перед проведением настройки важно помнить о том, что симистор в этой схеме выполняет функцию фазового регулятора. Его основное назначение – переключение цепи в момент перехода полуволной напряжения нулевой точки с учетом величины эксплуатируемой в данное время нагрузки
В исходном состоянии симистор закрыт, поскольку напряжение на его управляющем электроде не достигло нужной величины. По мере заряда конденсатор через цепочку, открывшуюся за счет поступления полуволны напряжения, потенциал на нем и на подключенном параллельно динисторе постепенно возрастает.
Указанные процессы хорошо видны на экране осциллографа, при наличии которого настройка прибора заметно упростится.
По достижении напряжением в этой точке величины примерно 30 Вольт, динистор и симистор одновременно открываются на время равное полупериоду волны. За счет периодически повторяющейся с частотой 50 Герц коммутации управляющей цепочки удается изменять величину мощности в нагрузке в заданных пределах.
https://youtube.com/watch?v=iKOHqc2KgKo
Принцип работы тиристорного ключа

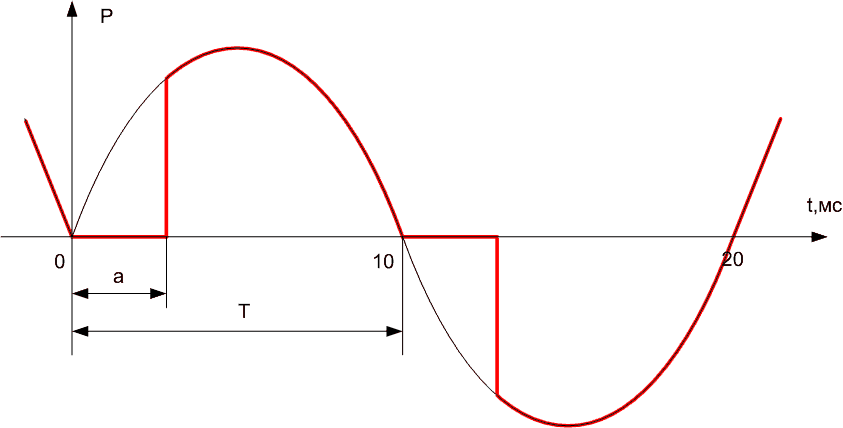

Для работы в режиме фазного регулирования надо открыть ключ с некоторой задержкой относительно начала полупериода и оставить его в открытом состоянии до конца полуволны, когда ток будет переходить через 0.
Для этой цели как нельзя лучше подходят приборы из семейства тиристоров.
Тиристор очень похож на биполярный транзистор. У него тоже три электрода: анод, катод и база. Он также управляется базовым током. Но в отличие от биполярного транзистора, тиристор сохраняет открытое состояние и после снятия управляющего сигнала до того момента, пока ток через него не снизится практически до нуля. Это и нужно для реализации схемы фазового регулирования.
https://youtube.com/watch?v=1UxZqeoQ7Y4
