Как сделать кипятильник своими руками

Содержание

Почему рекомендуется использовать именно лезвия

Вместо лезвий можно использовать любые другие подручные средства, например, кусок стекла или болты. Преимущество лезвий заключается в том, что их изготавливают из высококачественной стали.

Принцип работы прибора следующий: электроны металла, выделяемые электродами, способствуют протеканию электрического тока в толще воды. Этот процесс называют электролизом. Большинство частиц переходит от одного электрода к другому, но некоторые из них образуют металлический осадок, который может придавать воде неприятного вкуса.

Благодаря высокому качеству металла, используемого для изготовления лезвий для бритья, в воду попадает минимальное количество металлического осадка, и ее вкус изменяется незначительно.

Еще одно немаловажное преимущество заключается в относительно высокой скорости нагрева воды. Самодельный кипятильник способен довести до кипения стакан жидкости почти за такое же время, как и обычный, купленный в магазине

Именно поэтому для изготовления нагревателя в домашних условиях многие используют бритвенные лезвия. Их можно найти в каждом доме, при этом в случае отсутствия новых полотен подойдут и ненужные, старые. Даже если вы не найдете лезвия в домашнем хозяйстве, их можно без труда приобрести в любом магазине.

Альтернативные варианты

Еще один донор для контактов — набойки для армейских сапог и берцев.

Они собираются так же, как из лезвий: нитки, спички. Производительность и мощность аналогичная. Поскольку металл относительно качественный, кипяченую с их помощью воду можно пить.

В качестве «гаражной» альтернативы могут выступить крепежные элементы. Два болта вкручиваются в кусок пластика, вопрос соединения проводов решается надежно и элегантно: просто затягиваются гайки. «Электроды» располагаются на расстоянии 5 см.

Эффективность такой конструкции очень высокая: литровая банка кипятится меньше, чем за минуту.

Единственная проблема — гигиена. Найти болты из нержавейки довольно сложно, а оцинкованные модели быстро теряют покрытие, опять же по причине электролиза. Поэтому такой вариант подойдет скорее для технического нагрева воды, нежели в пищевых целях.

https://youtube.com/watch?v=d665ZOe2aq0

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
Все элементы стержня нужно собрать в одно целое, как показано на фото.
Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится

Впоследствии это прекратится.

https://youtube.com/watch?v=PKiSGkTVFh4

Собираем самодельный кипятильник из лезвий

Зачищенные провода крепим на оба лезвия. Использование припоя бессмысленно, поэтому выполняем прочную скрутку. Желательно, чтобы оголенная часть провода была как можно короче. Помним об электролизе.

Далее необходимо зафиксировать полотна на небольшом расстоянии друг от друга. От 2–3 мм до 1–2 см. От этого зависит скорость кипячения, и в качестве обратной зависимости — потребляемая мощность. Чем дальше лезвия друг от друга — тем экономичнее устройство. Соответственно, тем дольше кипятится вода.

В данном случае экономичность — разговорное понятие. Для нагрева определенного объема воды до определенной температуры требуется одинаковое количество энергии, вне зависимости от расстояния между лезвиями.

Это значит, что маломощный кипятильник просто не даст большую нагрузку на сеть, но счетчик намотает одно и то же значение расхода электроэнергии.

Собрать кипятильник своими руками можно двумя способами. Установить спичечную диэлектрическую прокладку, и обвязать конструкцию нитками.

Это самая распространенная конструкция: кипятильник мощный, быстро нагревает воду. Для питания требуется хорошая розетка и надежная электропроводка. Такое соединение надежно, электроприбор рассчитан на многократное использование.

Второй вариант проще в сборке, и не требует ниток. Однако это скорее одноразовая схема — «крепление» ненадежное. Зато собрать такой кипятильник можно максимум за 5 минут.

Преимущества: нет риска короткого замыкания, ниже потребляемая мощность. При этом вода нагревается дольше.

Варианты с лезвиями иногда могут не подойти, поскольку сила тока и мощность будет слишком малой. Кипячения придется ожидать до часа.

Такие «нагревательные приборы» называются студенческими, или тюремными: по основным местам применения. Имея определенные навыки, с помощью такого кипятильника можно сварить пельмени (разумеется, в стеклянной банке, металлическая кастрюля устроит замыкание). А вскипятить воду для чая — вообще пара пустяков.

Правила использования

Прежде всего нужно знать, что металлическая посуда проводит ток, и погружение самодельного кипятильника в кружку из нержавейки или алюминия может привести к удару током.

Поэтому такой нагреватель можно использовать только в керамической, стеклянной или пластмассовой посуде.

Используя устройство из бритвенных лезвий, нужно придерживаться следующих правил:

Сначала устройство погружается в воду, и только потом его включают в розетку.
В процессе нагрева жидкости ни в коем случае нельзя прикасаться руками ни к устройству, ни к емкости, в которой оно находится.
Нагрев воды таким кипятильником возможет лишь при условии содержания в ее составе солей металлов, которые обладают токопроводящими свойствами. Так, полностью очищенная от всех примесей дистиллированная вода не сможет обеспечить кипятильнику токопроводящую среду, поэтому нагреваться она не будет.

После первого испытания самоделки попробуйте воду. Если электролитический способ кипячения негативно повлияет на ее вкусовые качества, то использовать такое устройство можно будет только с целью нагрева воды для технических нужд.

Делать такой кипятильник целесообразно лишь в тех случаях, когда невозможно нагреть воду другими способами. Такое устройство ненадежно, недолговечно и может быть опасно, поэтому, если есть такая возможность, лучше купить кипятильник в магазине. Стоит он недорого, но гораздо безопаснее самодельного.

https://youtube.com/watch?v=yyPyuK0A3wM

Автомобильный кипятильник на 12 v и 24 v Вольт

Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток.

Автомобильный кипятильник представляет собой мобильный, компактный электрический прибор, предназначенный для нагревания воды до температуры кипения

Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.

Виды устройств:

В форме спирали;
В виде стакана.

Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон

Но важно понимать, что данный вид устройств, достаточно дорогой

Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.

Кипятильник, погружается в емкость с водой и подключается к разъему

Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей. Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте

Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться

Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.

Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.

Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.

Используемые материалы для изготовления-кипятильника

Для изготовления кипятильника Вам понадобится:

паяльник;
паяльное олово;
пассатижи;
тэн электрического чайника;
паяльная кислота;
штепсельная вилка;
кабель ПВС 2*0,75.

Паяние проводов

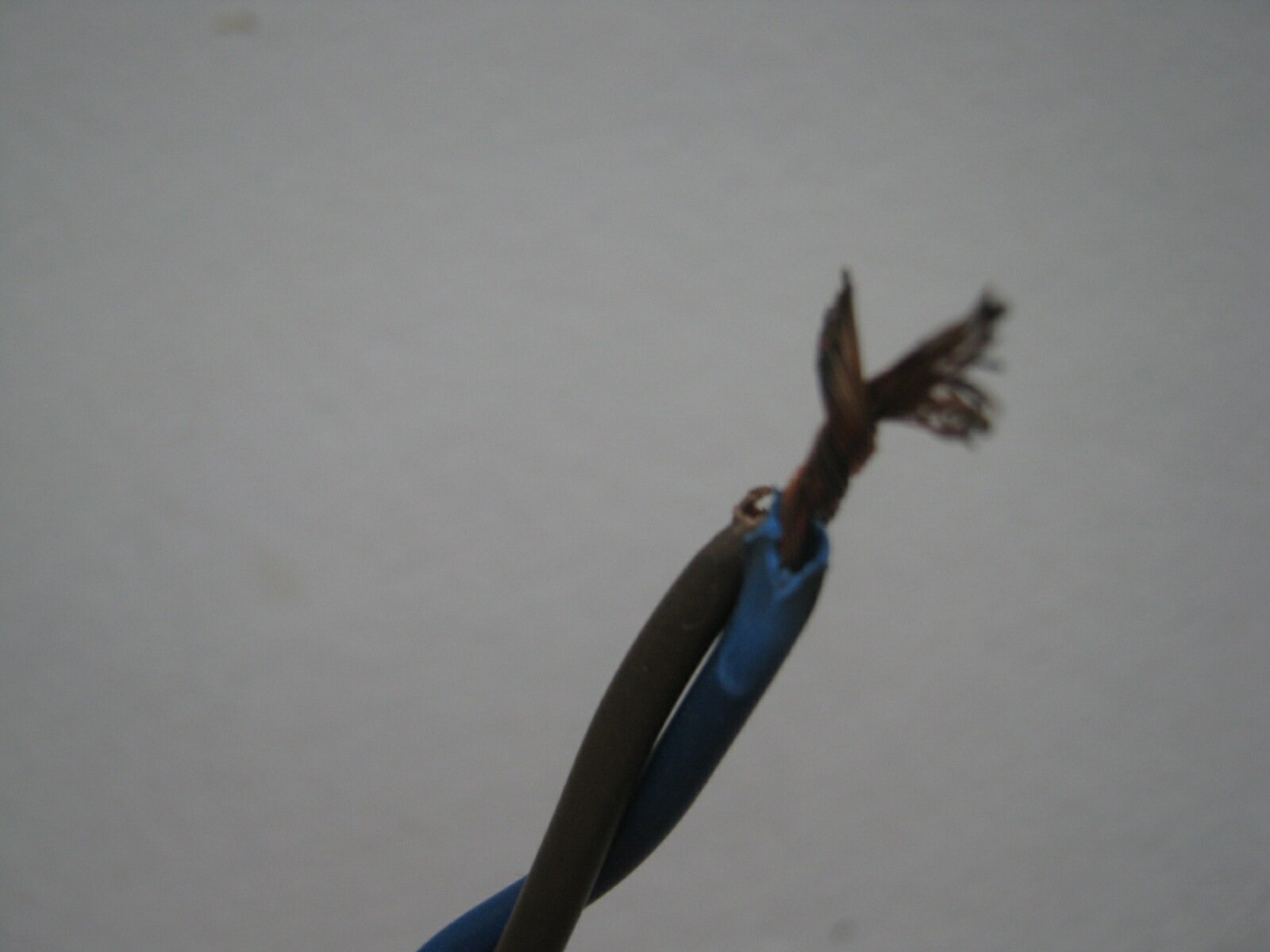

Концы проводов кабеля предварительно зачищаются от изоляции, протравливаются спирто-канифольным флюсом либо паяльной кислотой, на концы проводов наносится слой олова. Контакты тэна так же протравливаются и припаиваются к концам проводов кабеля. Длина кабеля выбирается на Ваше усмотрение.

Для надежного контактного соединения с вилкой, концы проводов кабеля так же протравливаются,- с последующим нанесением олова.

Изоляция контактов

В качестве изоляционного материала для соединения провода с тэном, на отдельный провод предварительно надевается кембрик, затем после припаивания проводов,- кембрики надеваются на контакты тэна.

Фото и описание

Чтобы предоставить информацию в более наглядном виде, тема будет дополнена личными фотоснимками.

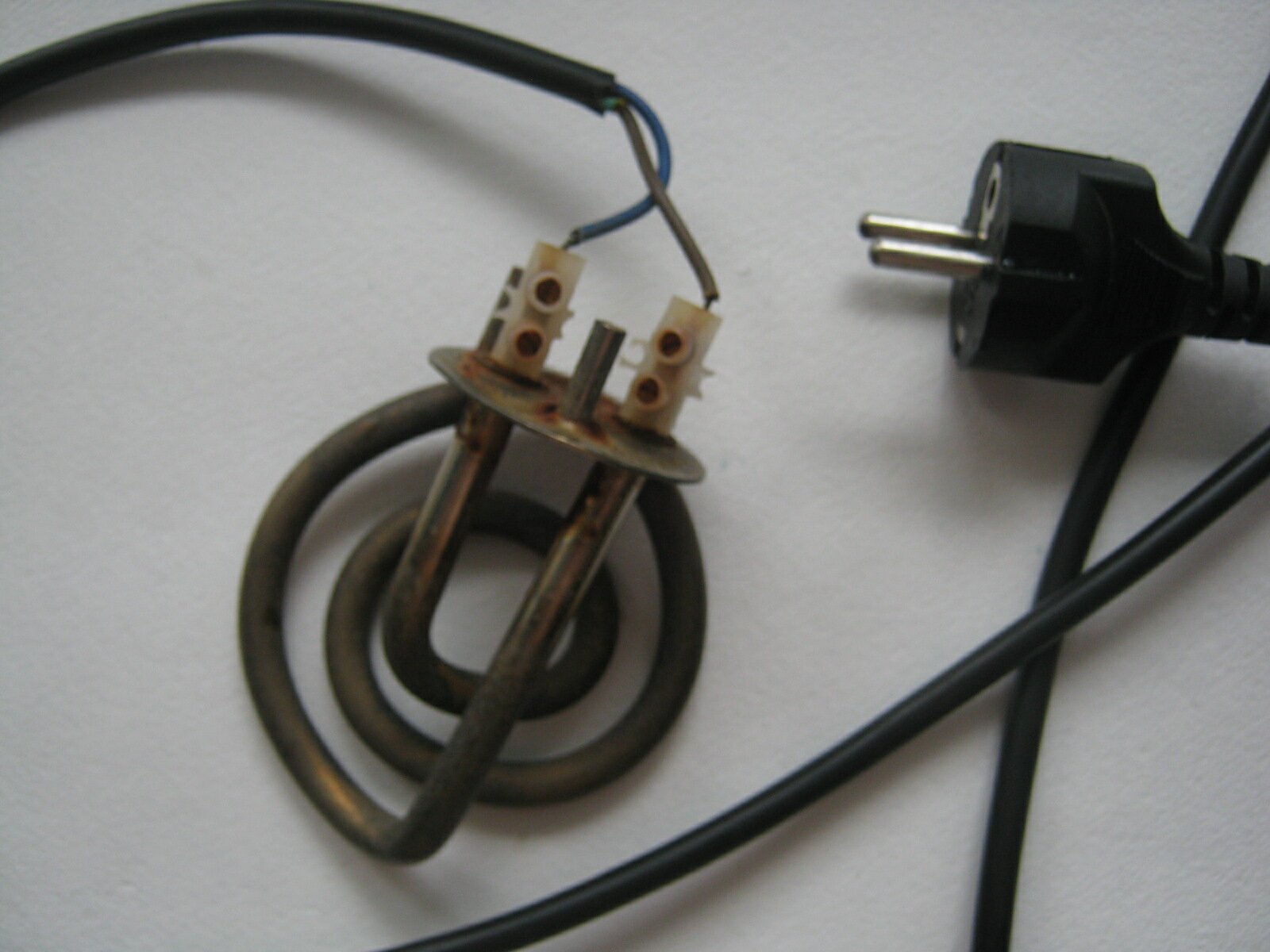

На фотоснимке №1 показан самодельный кипятильник, которым мы уже пользуемся более десяти лет. Для изготовления подобного кипятильника Вам понадобится примерно минут пятнадцать.

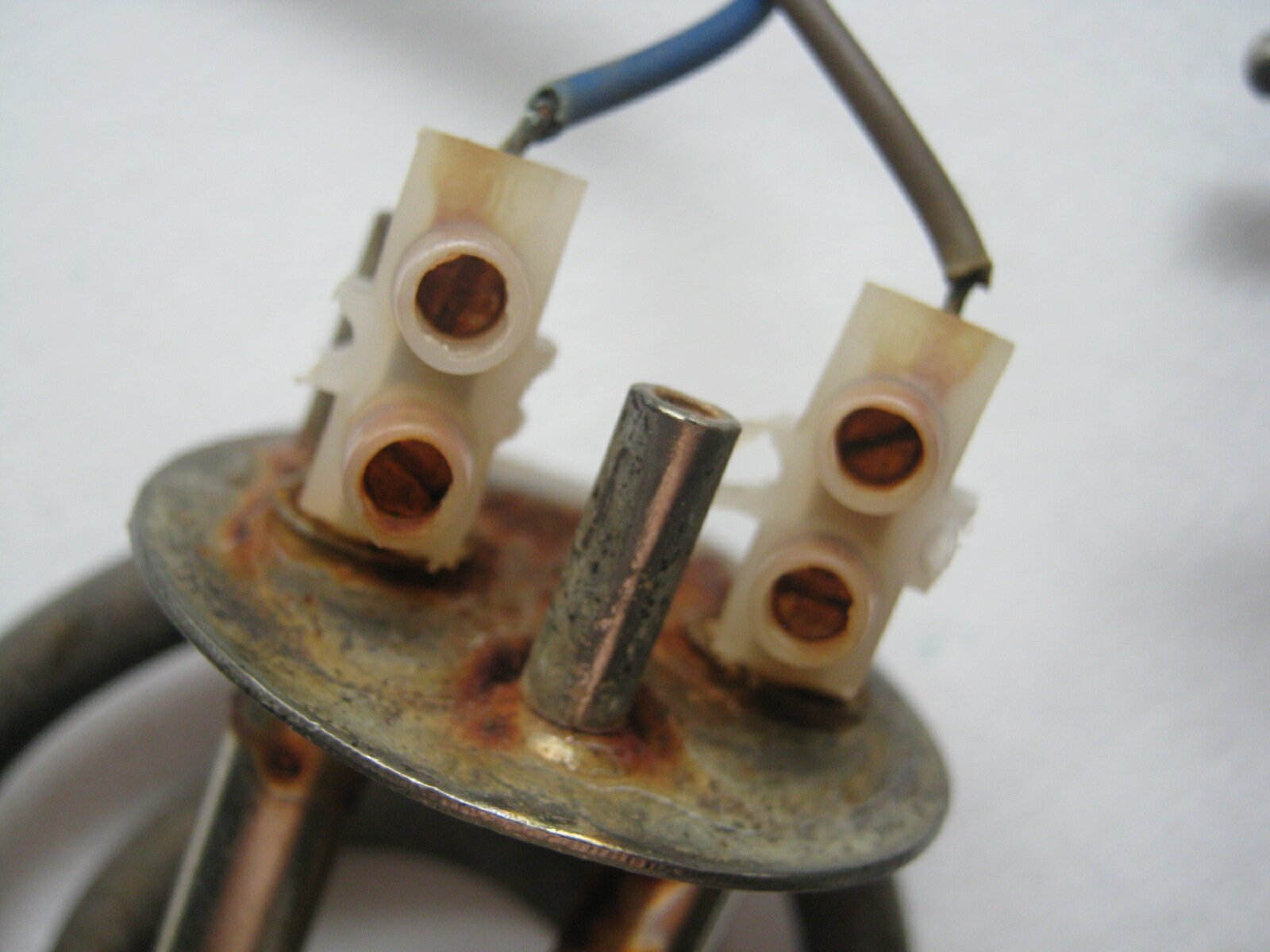

В данном изображении \фото №2\ наглядно видно, что к контактам ТЭНа от бывшего в эксплуатации электрического чайника — подсоединены клеммники.

Два провода сетевого кабеля соответственно также соединяются с клеммниками. Все довольно просто, берется ненужный сетевой кабель со штепсельной вилкой и любой нагревательный элемент — ТЭН для нагрева воды.

Измерение сопротивления-ТЭНа

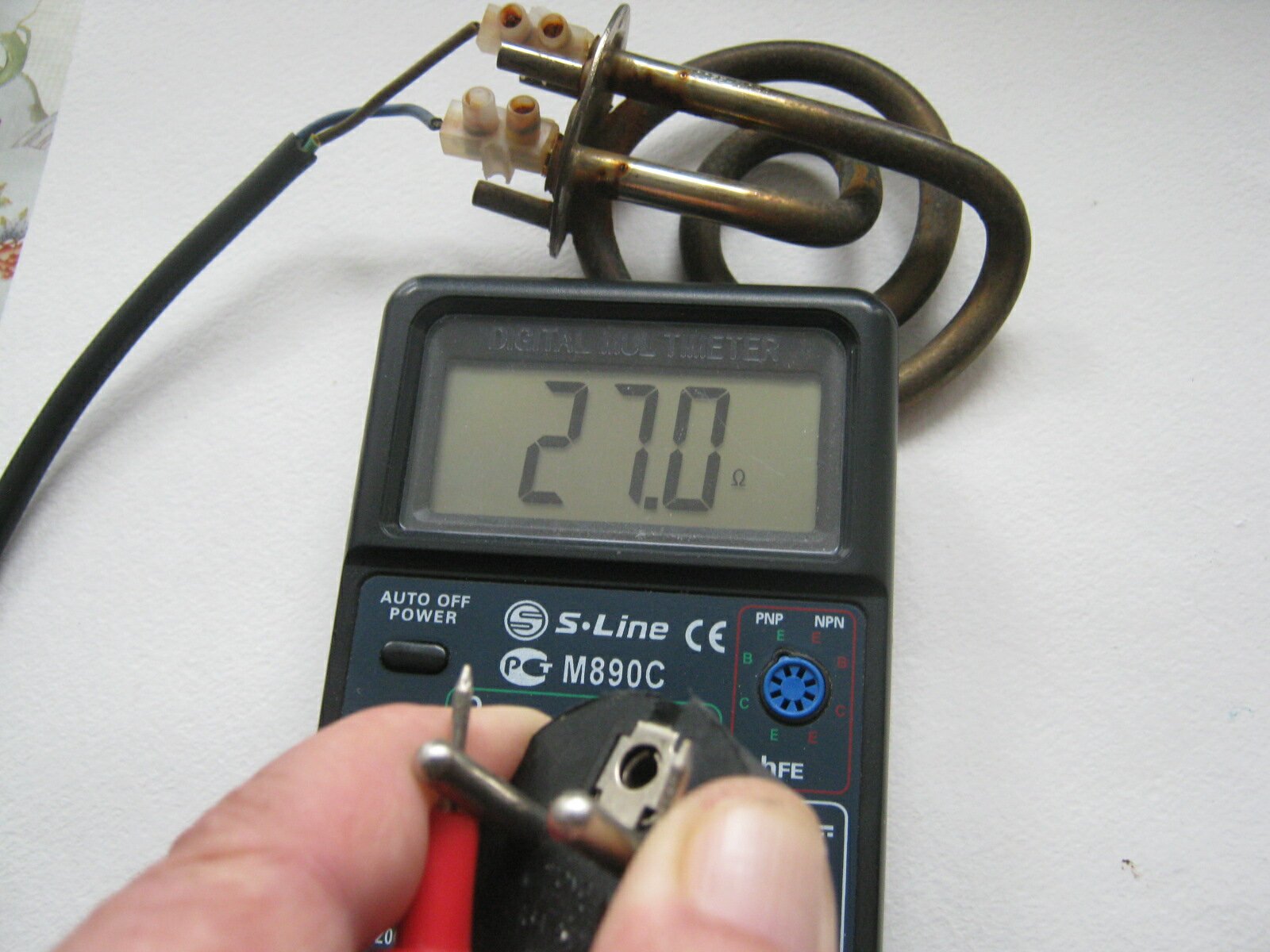

Диагностика ТЭНа для нашего примера с кипятильником, проводится следующим способом:

Прибор Мультиметр устанавливается в диапазон для измерения сопротивления, два щупа прибора можно соединить со штырьками штепсельной вилки как показано на фотоснимке №3. Дисплей прибора на фотоснимке показывает общее сопротивление — сопротивление сетевого кабеля и нагревательного элемента \ТЭНа\.

Значение сопротивления при данном измерении составляет — 27 Ом.

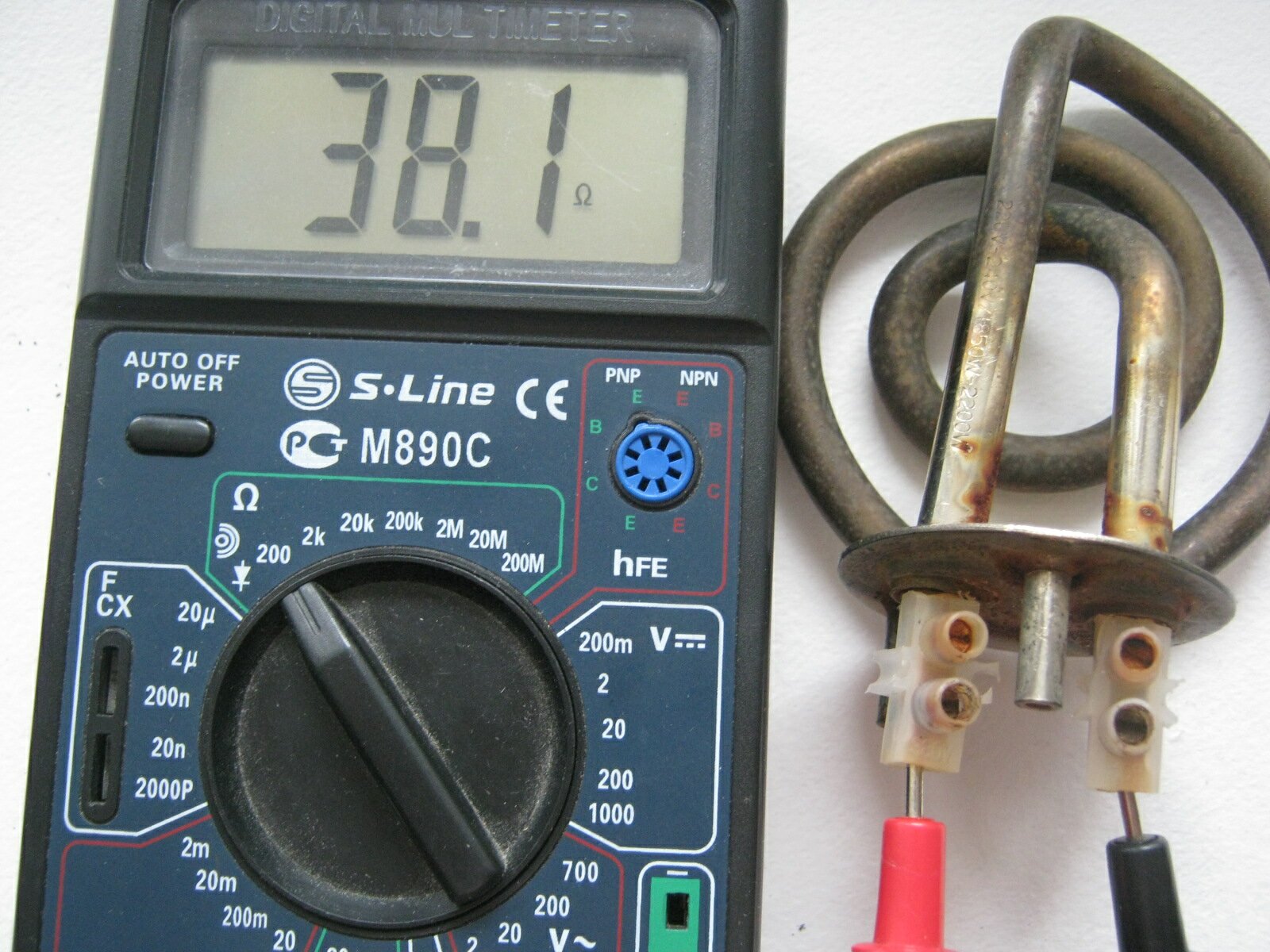

При измерении сопротивления отдельного нагревательного элемента — ТЭНа \фото №4\, сопротивление составляет — 38,1 Ом.

Для обеих способов измерения сопротивления можно сделать вывод, что показание прибора у нас удовлетворительное и соответствует сопротивлению данного нагревательного элемента.

Как проверить сетевой кабель

Проверка отдельно взятого сетевого кабеля как для кипятильника так и для любых типов бытовой техники, проводится следующими методами:

К примеру нам нужно проверить сетевой кабель \электрический шнур\ со штепсельной вилкой. Для этого, можно замкнуть накоротко два провода сетевого кабеля \фото №5\ и к штырькам штепсельной вилки подсоединить два щупа прибора \фото №6\.

Фото №6

В данном показании прибора \фото №6\ при целостности двух проводов сетевого кабеля, — дисплей прибора показывает на очень малое сопротивление, сопротивление по своему значению равное режиму короткого замыкания.

Это будет означать, что какого либо разрыва в сетевом кабеле нет и что кабель пригоден к своей эксплуатации.

Фото №7

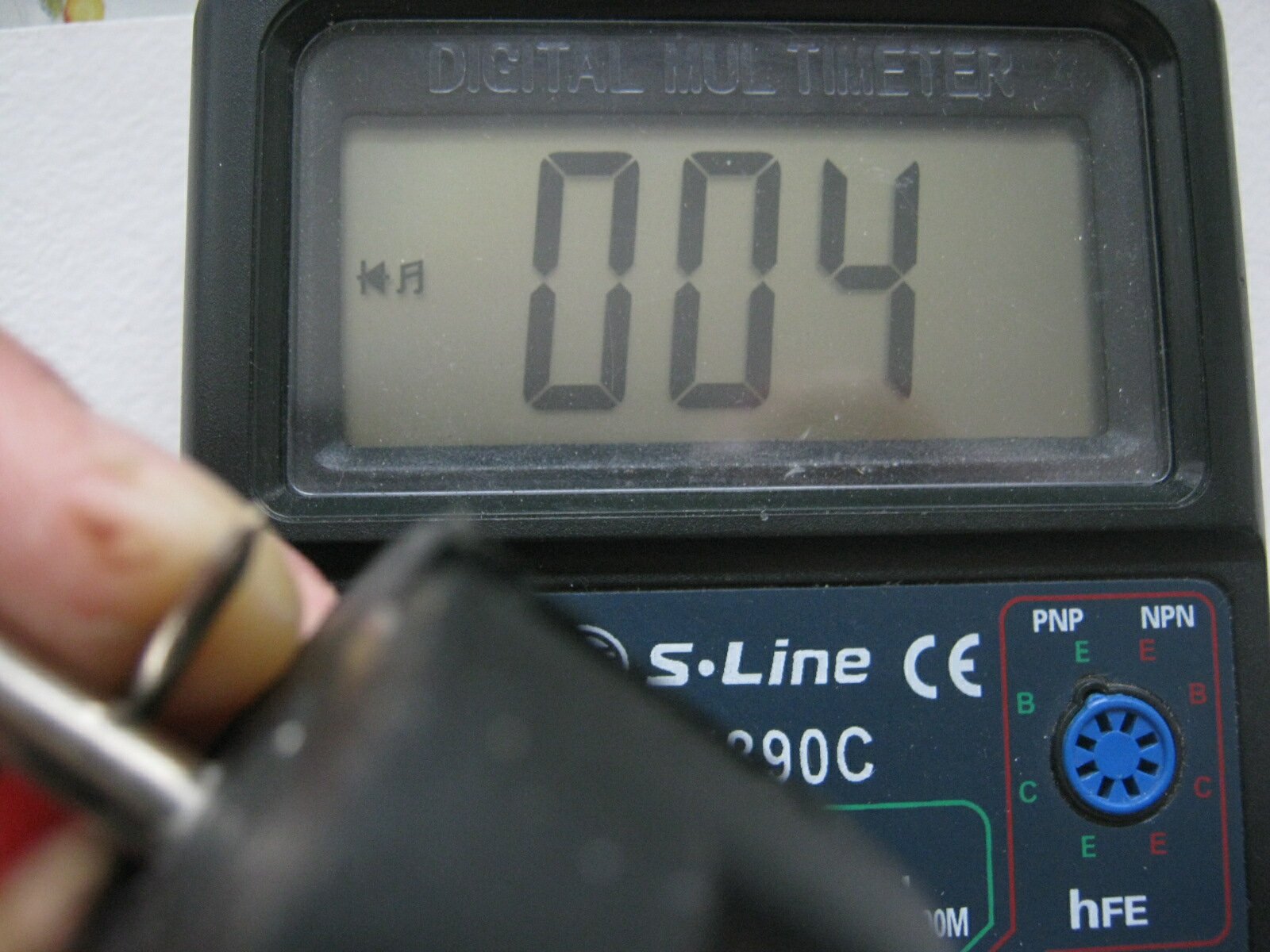

Следующий метод диагностирования сетевого кабеля показан в изображении фотоснимка №7. То есть мы также один конец сетевого кабеля замыкаем накоротко \фото №5\ и пробником прикасаемся к одному из штырьков штепсельной вилки.

Таким же способом проверяются каждые отдельно взятые провода сетевого кабеля:

для подключения \фаза, нейтраль\;
земля \заземляющий провод\.

И как напоминание ко всему сказанному, — подобная диагностика проводится пассивным способом \без подключения к внешнему источнику переменного напряжения\. При диагностировании любой электрической схемы — кипятильника, электрического чайника и так далее, в том случае если значение сопротивления будет составлять нулевой показатель — электрические соединения следует пересмотреть.

На этом пока все. Следите за рубрикой

Классическая самоделка из лезвий

Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен

Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости, растворы. В противном случае может произойти поражение электрическим током или перегрузка сети, т.к

провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие

В противном случае может произойти поражение электрическим током или перегрузка сети, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие

Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости, растворы. В противном случае может произойти поражение электрическим током или перегрузка сети, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие.

Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте двухжильный провод ПВС, прикрутив с одной из сторон разборную электрическую вилку. Провод желательно брать с сечением не менее 0,75 мм.кв. во избежание его нагрева.

После этого зачищаем жилы и прикручиваем их к лезвиям, стараясь делать это максимально плотно и надежно, как показано на фото ниже:

Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить короткое замыкание между ними и обеспечить некоторое расстояние:

Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку. Первый пуск производите с максимальной осторожностью

Как правило, вода в трех литровой стеклянной банке нагревается за несколько минут.

Наглядно увидеть технологию изготовления вы можете на видео ниже:

https://youtube.com/watch?v=0trSKfP3OQ4

Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.

Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, и применять на практике эти способы можно только в крайних ситуациях, когда нет альтернативы.

Будет интересно прочитать:

Как сделать паяльник из подручных средств
Как пользоваться мультиметром
Как сделать электрический обогреватель своими руками

Как это работает

Между точками разных потенциалов протекает электрический ток. Разумеется, среда должна быть токопроводящей. Вода — это далеко не диэлектрик, сопротивление достаточно низкое (если конечно это не дистиллят). Если погрузить в стакан с водой два электрода с достаточной разницей потенциалов, сила тока получится очень высокой. Настолько, что температура нагрева заставит воду кипеть. Для сравнения — аналогичный ток протекает через спираль лампы накаливания. Металл раскаляется добела.

Почему не взрывается стакан с водой? Образующиеся пузырьки пара являются своеобразными диэлектриками, которые предохраняют систему от короткого замыкания. Не будем вдаваться в расчеты напряжения и силы тока, обратимся к практике.

https://youtube.com/watch?v=oGWjYPy8djA

https://youtube.com/watch?v=TtE1b5KFz3Q

https://youtube.com/watch?v=PBOYXc11dF4

Как сделать кипятильник из лезвий

Теперь мы расскажем об опасном способе. Здесь будьте осторожны, в следующих случаях такой кипятильник использовать нельзя:

Если вы греете воду в железной таре.
Если вода соленая.

Перечисленные случаи – это опасность для организма, ведь может ударить током.

Также обратите внимание на то, что с помощью такого кипятильника воду на чай греть не стоит. Если вам нужная горячая вода, чтобы вы могли покупаться, тогда лучше способа не придумать

Собираем кипятильник из лезвий пошагово и с фото:

Изначально нужно взять: Провод с вилкой, два лезвия, нитки, спички.
Зачищаем жилы провода и прикручиваем их к лезвию. Для уверенности крепление можно спаять, тогда конструкция будет держаться прекрасно.
Связываем 4 спички между собой (две пары) нитками, это нужно для того, чтобы лезвия не соприкасались друг с другом.
Всю конструкцию между собой также связываем нитками. Смотрите фото, как это правильно сделать.

Схема подключения выглядит следующим образом.

А вот так можно греть воду с помощью самодельного кипятильника.

Обратите внимание, что по такой инструкции вы сможете сделать кипятильник из следующих материалов:

Болтов.
Ложек.
Гвоздей.
Металлических пластин.
Ножа

Также рекомендуем посмотреть вот такое видео по самодельной сборке.

https://youtube.com/watch?v=7YkqgY7uFPo

бестопливные генераторы или как нас обманывают.

Это интересно: Делаем мини вентилятор своими руками: познаем суть

Как сделать мини кипятильник (армейский) своими руками из лезвий

Для нагрева небольших объемов воды, в полевых условиях, можно изготовить самодельный кипятильник, нагревающий элемент которого состоит из двух лезвий от бритвы.

Конструкцию кипятильника из двух лезвий знал почти каждый, кто успел пожить в СССР

Для изготовления потребуется:

Стоит отметить, что устройством, изготовленным своими руками, в домашних условиях, следует очень осторожно. Так как неправильные действия могут привести к короткому замыканию или удару током человека

Первое что нужно сделать, это подготовить питающий проводник для устройства. Для его изготовления лучше всего использовать кабель ПВС. К данному проводнику, подключаем электрическую вилку.

При необходимости разбираем вилку, и ослабляем винтовые контактные зажимы. Зачищаем провод и крепим его к клеммам вилки. Если вилка неразборная, зачищаем провод на вилке и подключаемый провод, соединяем данные элементы скруткой и изолируем место соединения.

Далее, необходимо изготовить диэлектрики, которые прокладываются между лезвиями. Для этого, берем четыре спички, и соединяем их парно при помощи обычной нитки.

К лезвиям подключаем питающий провод

Важно понимать, что к каждому лезвию, подключается отдельный провод питающего кабеля (к одному фаза, к другому ноль). После этого, собираем конструкцию

Между лезвиями прокладываем диэлектрики и скручиваем нагревательные элементы ниткой. Проследите за тем, чтобы лезвия и проводники с разными полюсами не касались друг друга. Подаем питание на самодельный кипятильник и проверяем на работоспособность.

Стоит отметить, что подобный кипятильник можно изготовить из различных подручных средств, например болтов.

Кипятильник из лезвий для бритвы

Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:

Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.

Материалы для кипятильника из лезвий

Перед изготовлением вам необходимо обзавестись такими элементами:

Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна

Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки.
Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички.
Материал для фиксации электродов в кипятильнике – чаще всего используются нитки. Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия.
Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.

Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия.
Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.

Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.

Порядок изготовления

Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:

зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы; Рис. 1. Зачистите провода
прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи; Рис. 2: Прикрутите провода к лезвию
зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички; Рис. 3: положите спички между лезвиями
обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток. Рис. 4: скрепите лезвия ниткой

Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.

Рис. 5: перпендикулярное размещение лезвий на спичках

Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.

Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.

Рис. 6: кипятильник из лезвий в действии
