Схема управления мощностью паяльника
В завершении приведем простую схему, позволяющую управлять мощностью паяльника.
Обозначения:
- Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
- Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 – 0,05 мкФ.
- Симметричный тринистор BTA41-600.
Приведенная схема настолько простая, что не требует настройки.
Теперь рассмотрим более изящный вариант управления мощностью паяльника.
Обозначения:
- Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 – 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
- Емкости: С1 и С2 – 1 мкФ х 16 В.
- Симметричный тринистор: VS1 – ВТ136.
- Микросхема фазового регулятора DA1 – KP1182 ПМ1.
Настройка схемы сводится к подбору следующих сопротивлений:
- R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
- R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),
Приборы, которые работают на потреблении электрического тока, без проблем можно настраивать. Конечно, с учётом, если на устройстве имеется уже такая возможность. Но даже если её нет, то можно сделать это самостоятельно, вмонтировав тиристорный или симисторный регулятор мощности. Самая распространённая схема включения регулировки напряжения — bt136 600e.
Datasheet Download — NXP Semiconductors
| Номер произв | BT134 | ||
| Описание | Triacs | ||
| Производители | NXP Semiconductors | ||
| логотип | |||
|
1Page

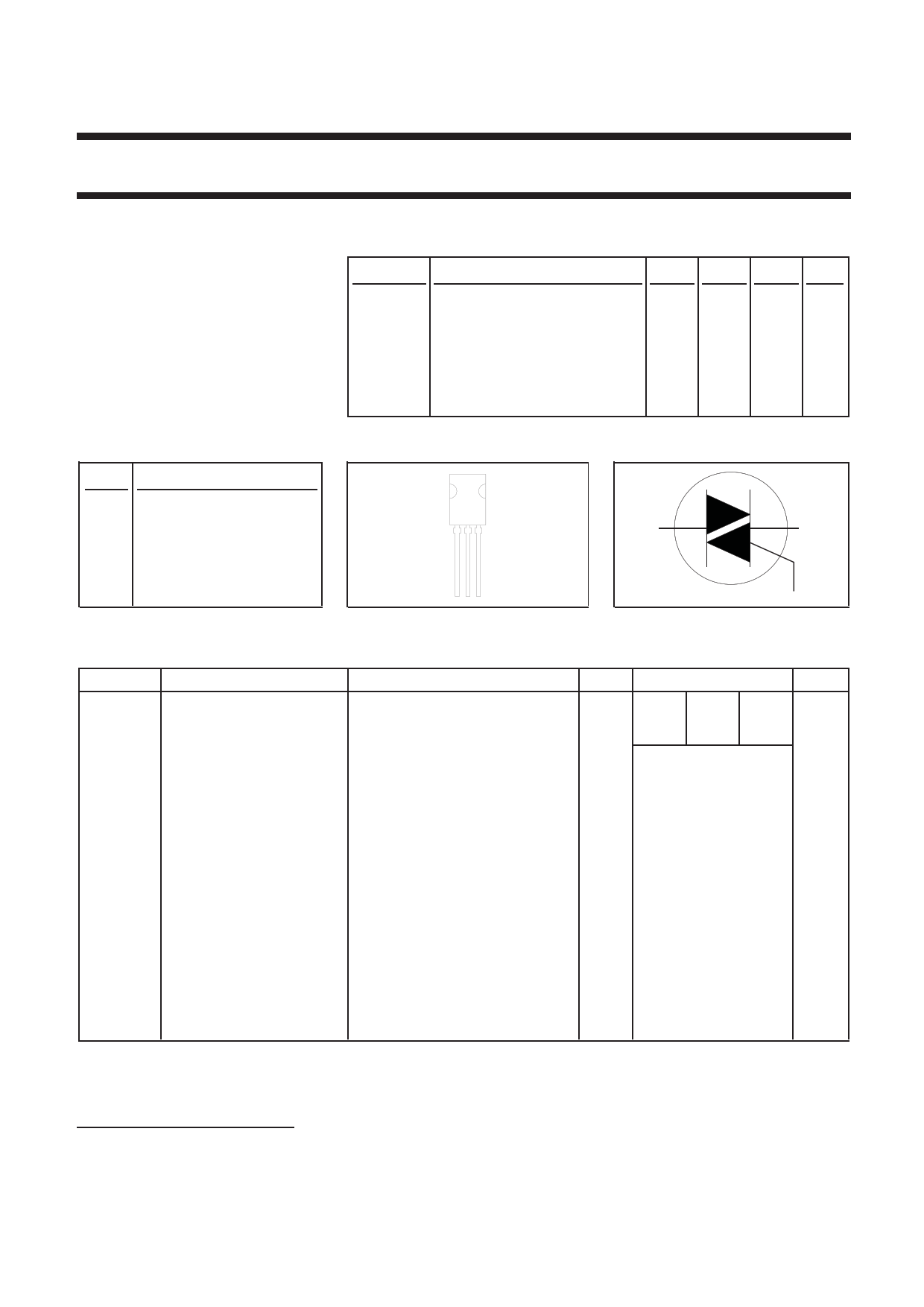

DISCRETE SEMICONDUCTORS Product specification August 1997
NXP Semiconductors Triacs VDRM IT(RMS) ITSM BT134- VDRM IT(RMS) ITSM I2t dIT/dt IGM VGM PGM PG(AV) Tstg Tj Repetitive peak off-state I2t for fusing Repetitive rate of rise of full sine wave; Tmb ≤ 107 ˚C full sine wave; Tj = 25 ˚C prior to surge ITM = 6 A; IG = 0.2 A; dIG/dt = 0.2 A/μs T2+ G+ 5001 MAX. 6001 4 A2s A/μs A/μs A/μs A/μs A 1 Although not recommended, off-state voltages up to 800V may be applied without damage, but the triac may switch to the on-state. The rate of rise of current should not exceed 3 A/μs. August 1997
NXP Semiconductors Triacs Rth j-mb Rth j-a Thermal resistance Tj = 25 ˚C unless otherwise stated SYMBOL PARAMETER IGT Gate trigger current VD = 12 V; IT = 0.1 A T2+ G+ IL Latching current VD = 12 V; IGT = 0.1 A T2+ G+ IH Holding current VD = 12 V; IGT = 0.1 A — 5 15 15 30 mA VT On-state voltage IT = 5 A — 1.4 VGT Gate trigger voltage VD = 12 V; IT = 0.1 A — 0.7 VD = 400 V; IT = 0.1 A; 0.25 0.4 Tj = 125 ˚C ID Off-state leakage current VD = VDRM(max); — 0.1 Tj = 125 ˚C 1.70 Tj = 25 ˚C unless otherwise stated SYMBOL PARAMETER dVD/dt Critical rate of rise of VDM =67% VDRM(max); 100 50 200 250 — V/μs Tj = 125 ˚C; exponential waveform; gate open dVcom/dt Critical rate of change of VDM = 400 V; Tj = 95 ˚C; IT(RMS) = 4 A; dIcom/dt = 1.8 A/ms; gate open circuit — 10 50 — V/μs tgt Gate controlled turn-on ITM = 6 A; VD = VDRM(max); — — μs time IG = 0.1 A; dIG/dt = 5 A/μs; August 1997 |
|||
