Виды, характеристики и применение влагозащищенных розеток

Содержание

Обзор розетки-тройника с классом защиты IP54

Однажды у меня возник вопрос установки розетки-тройника на улице под навесом, для подключения различного инструмента и другого оборудования на улице. Я приобрел розетку, защищенную от влаги по стандарту IP54, и перед установкой решил сделать краткий обзор на нее. Расскажу о плюсах и минусах данной розетки, а также проверю конструкцию на предмет устойчивости к влаге.

Купить можно здесь Аналог на 4 розетки Розетка с защитой IP66

Технические характеристики

  • Номинальное напряжение: 220-250 В
  • Номинальный ток: 16A
  • Частота: 50/60 Гц
  • Защита от влаги: IP54

Что касается упаковки, то здесь нечего сказать, кроме того, что розетка-тройник поставляется в обычной прозрачной полиэтиленовой упаковке.

Лицевая сторона устройства имеет три розетки, которые закрыты специальными колпачками из эластичного пластика, а также имеются закрытые клеммы для проводов.

На обратной стороне розетки хорошо заметны четыре отверстия в корпусе, для фиксации устройства на стене или в других необходимых местах. Также имеется один прорез в центре, для предположительно подвешивания розетки-тройника в удобном месте. Таким образом, розетку можно использовать для установки на удлинитель.

Со стороны подключения проводов имеется резиновый уплотнитель с маленьким отверстием для провода. За счет того, что отверстие маленькое, уплотнитель плотно обвернет провод.

Колпачки на розетках снимаются достаточно плотно и с характерным щелчком, также обратите внимание, что они закреплены на корпусе розетки-тройника и не потеряются. На каждой из розеток дублируется информация, что устройство рассчитано на напряжение 250V и 16A, что может ввести в заблуждение, поскольку данное значение отображает максимальную суммарную нагрузку

На крышке клемм также нанесены технические характеристики, ее можно открутить при помощи обычной крестовой отвертки. Сами клеммы выглядят достаточно мощными и, на мой взгляд, вызывают доверие.

Крышка основного корпуса в моем случае была закреплена специфическими винтами, однако их можно открутить обычной широкой плоской отверткой. Внутри имеется клемма с контактами розеток. В целом я доволен качеством исполнения внутренних клемм и контактов розетки, предполагаю, что заявленную нагрузку они с легкостью выдержат.

Также добавлю, что боковые стенки верхней крышки изготовлены из эластичного материала, тем самым, предположительно, обеспечивается дополнительная защита от влаги при зажиме крышки на основной части розетки-тройника.

Производитель указал класс защиты данного устройства как IP54, это означает, что данное устройство защищено от проникновения внутрь крупных частиц пыли, и капель воды попадающих со всех сторон. Для проверки этой характеристики я собрал розетку, плотно закрутив все винты, и продолжительно облил ее водой при помощи распылителя крупными каплями. Такой тест устройство выдержало. По наивности я уже было предположил, что розетка сможет выдержать и большой напор воды, и поместил ее под кран.

Поле такого теста вода, конечно же, попала внутрь устройства, однако такая защита в данной конструкции и не предусмотрена. Так что, если установить розетку на улице под навесом или в беседке ничего страшного не произойдет, однако помните о безопасности, всегда на уличную розетку лучше установить дополнительный автоматический выключатель.

Купить можно здесь Аналог на 4 розетки Розетка с защитой IP66

Вывод

Подводя итог, хочу сказать, что это отличное решение для установки уличной розетки под навесом. На мой взгляд, устройство полностью соответствует своим характеристикам, а также, стоит отметить, что в его производстве использовались довольно качественные материалы. Также добавлю в публикацию еще несколько ссылок на интересные модели уличных розеток

А на этом все, дорогие друзья, спасибо за внимание

Зоны для установки электрических розеток

Схема расположения зон в ванной

Перед тем как установить розетку в ванной и продумать общую схему проводки, необходимо помещение условно разделить на основные зоны, которые предусмотрены в требованиях СНИП. На сегодняшний день существует четыре таких зоны:

  1. Нулевая зона. Эта зона находится в непосредственном контакте с водой в районе ванной и умывальника. Даже влагостойкие розетки для ванной в этой зоне устанавливать категорически запрещено, поскольку прямое попадание воды вызовет замыкание. Если других вариантов просто нет, то перед тем как сделать розетку в ванной в нулевой зоне, нужно приобрести специальное изделие с классом защиты IP-7. Эти изделия специально предназначены для опускания в воду;
  2. Первая зона – это участки прилегающие к нулевым зонам в которых возможен контакт с водой в результате разбрызгивания. Эта зона располагается в пределах 60 см от источника воды и расположение водорозеток в ванне тут крайне не рекомендуется. Допускается только установка бойлера;
  3. Вторая зона – это участок находящийся за пределами 60 см от открытого источника воды. В этой зоне, расположение розеток в ванной комнате разрешается. Так же разрешается установка других электроприборов в виде дополнительного освещения, систем вентиляции и прибора для сушки рук;
  4. Третья зона считается безопасной для всех видов электрических приборов. Тут могут использоваться розетки для ванных комнат с пониженной степенью защиты от влаги. Так же в этих зонах монтируют другие системы управления электричеством, такие как распределительные щиты, система управления пола с подогревом, выключатели.

Как выбрать розетку

Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.

При выборе устройства обращают внимание на такие параметры:

Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй

Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию

Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы. Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов. Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

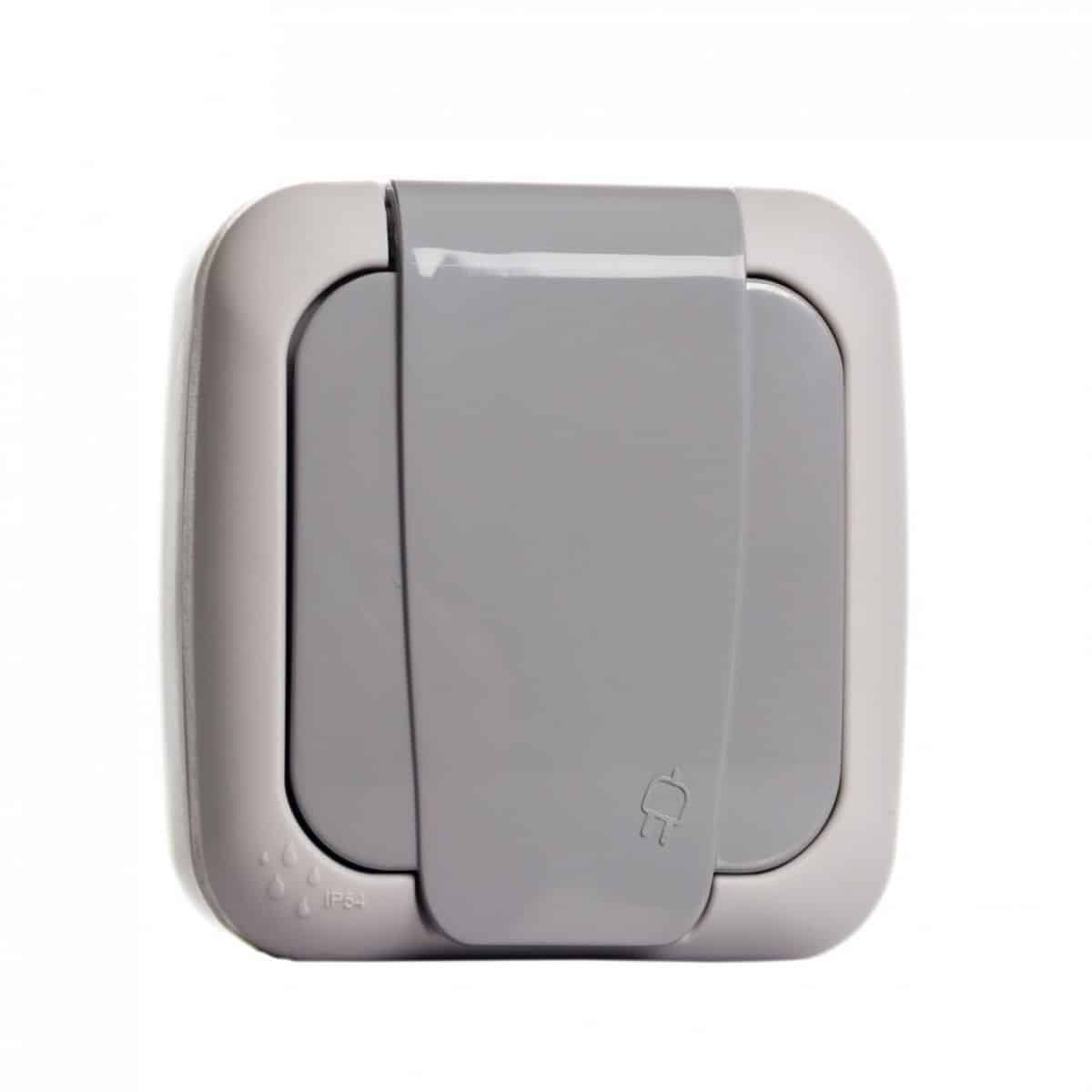

Качественная розетка стандарта IP-54.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

https://youtube.com/watch?v=EAi56GjMIOw

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

https://youtube.com/watch?v=gmiBBmTUh5c

Кухня

Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

Ванная комната

Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

Определяемся с количеством розеток

Какие приборы будут использоваться постоянно, а каким нужна только подзарядка? Например, для подключения стиральной машины, электрического полотенцесушителя — нужны две или три специальные розетки с крышкой и степенью защиты не ниже IP44, подключенные к устройству защитного отключения (УЗО) в щите. Для подключения такого мощного электроприбора, как водонагреватель, обычной розетки может не хватить. Его подключают напрямую, используя специальный механизм — кабельный вывод.

Выбор для данного интерьера:

Розетки для дополнительных приборов можно разместить внутри ящиков тумбы под раковиной или зеркального шкафчика. Так вас не будут смущать свисающие провода.

Какие розетки лучше для ванной комнаты?

Самое правильное решение – установка влагозащищенных розеток. Такие изделия имеют специальную маркировку, состоящую из букв IP и 2-х цифр, свидетельствующих о степени защищенности. Первая цифра обозначает защищенность от попадания пыли и не является критическим критерием для ванной.

Вторая цифра обозначает уровень защиты от влаги и может быть в диапазоне 0-8. Изделия 8 класса имеют максимальную защиту, предназначены для работы под водой не глубже 1 м. Для ванной комнаты оптимальным решением является розетка, защищенная по стандарту IP4, устойчивая к проникновению капель и брызг.

В ванной лучше устанавливать изделия с подпружиненной крышкой, полностью закрывающей внутренности розетки, когда к ней не подключен потребитель.

В каком месте устанавливать розетку в ванной комнате?

На стенах санузла образуется конденсат, это необходимо учитывать при монтаже розеток. Причем чем ниже, тем больше конденсата. Поэтому высота розеток в ванной должна составлять примерно 130 см от пола.

Не рекомендуется размещать розетки рядом со стальными трубами водоснабжения и отопления. Расстояние должно быть таким, чтобы не было возможности двумя руками взяться сразу за розетку и стальную трубу. По фото розетки в ванной видно, что установку необходимо выполнять на максимальном удалении от источников воды и коммуникационных систем. Желательно монтировать розетки на противоположных стенах от источников воды и труб.

При этом розеткой должно быть удобно пользоваться. Следует обеспечить удобство подключения электроприборов, чтобы не приходилось перемещать их каждый раз при необходимости использования. Мебель и техника не должны препятствовать подключению вилки к розетке.

Правила монтажа

Для того чтобы правильно установить розетки для ванной необходимо придерживаться определенной схемы. Она позволяет избавиться от ряда проблем, которые осложняют или делают невозможным эксплуатацию электрических приборов в душевой комнате. Данные требования позволяют снизить вероятность появления короткого замыкания и других неприятных моментов.


Розетка с защитной крышкой

Рекомендации:

  • Непременное наличие заземление в изделиях.
  • Монтаж розеток для ванной проводится на отдалении минимум 60 см от ближайшего источника воды.
  • Любая модель должна иметь резиновые уплотнители, крышку для защиты от влаги, а также трети клеммы для подсоединения заземления.
  • Место скрепления разъемов с проводкой необходимо надежно изолировать.
  • Монтаж розетки в ванной осуществляется при помощи скрытой проводки, усиленной в стене или защитных коробках, что предохраняет коммуникации от влаги.

https://youtube.com/watch?v=o_Du8ZP_4To

https://youtube.com/watch?v=MEny_xxESPQ

Розетки в ванной комнате: общие требования

В ванной розетки чаще используются для подключения стиральной машины, фена, электробритвы, зеркал с подсветкой, полотенцесушителя и других бытовых приборов. Приборы устанавливаются согласно нормам, указанным в ГОСТе. Помещение делится на зоны – их 4, от 0 до 3. Установка розеток разрешена только в 3 зоне, устройства ставят влагозащищенные класса не менее IPx4.

Высота установки от пола

Стандарты высоты, на которых устанавливаются розетки, равны 0,9 – 1 м от поверхности пола. Но строгих правил нет, и при монтаже руководствуются удобством применения. Некоторая современная документация  устанавливает нормы, кардинально отличающиеся от общепринятых стандартов.

При планировке многоквартирных домов выбирается высота 40-45 см от уровня бетонной плиты (в итоге получается 30-35 см над полом). В требованиях ПУЭ указано максимальное расстояние – 1 м, поэтому монтировать электророзетки можно ниже, но для ванной рекомендуется устанавливать не ниже 0,3 м от пола. В идеале расстояние от 0,5 над уровнем пола.

Нормы установки и правила размещения

Деление ванной комнаты происходит на 3 зоны:

  • 0 – там, где вода (душевая кабина, раковина);
  • 1 – прилегающие стены, рядом с нулевой зоной;
  • 2 – на расстоянии 60 см от краев нулевой зоны;
  • 3 – условно безопасная зона, находится за пределами второй зоны.

По нормам ПУЭ устанавливать розетки можно только в третьей зоне. Распределительную коробку лучше поместить за пределами ванной комнаты.

Класс влагозащищенности розеток – не ниже IPx4.

Мощность

Розетки отличаются по силе тока, на которую рассчитаны. В ванной используются приборы двух типов:

  • для фена, бритвы и других небольших устройств используются устройства на силу тока 8 А;
  • для стиральной машины или нагревателей применяются устройства на 16 А.

Розетки должны иметь заземление и влагозащищенный экран.

Степень влагозащищенности как определяется

Степень защиты от влаги – важнейший показатель для розеток, который будет установлен в ванной. Класс влаго- и пылезащищенности маркируется как IP и 2 цифры. Первая цифра определяет степень защиты от пыли и твердых частиц, вторая – от влаги. Для ванных применяются изделия с классом IPx4 и выше – это значит, что розетке не страшны брызги воды, попадающие со всех сторон. На устройстве обязательна крышка и шторки на контактах.

В каком месте устанавливать розетку в ванной комнате?

На стенах санузла образуется конденсат, это необходимо учитывать при монтаже розеток. Причем чем ниже, тем больше конденсата. Поэтому высота розеток в ванной должна составлять примерно 130 см от пола.

Не рекомендуется размещать розетки рядом со стальными трубами водоснабжения и отопления. Расстояние должно быть таким, чтобы не было возможности двумя руками взяться сразу за розетку и стальную трубу. По фото розетки в ванной видно, что установку необходимо выполнять на максимальном удалении от источников воды и коммуникационных систем. Желательно монтировать розетки на противоположных стенах от источников воды и труб.

При этом розеткой должно быть удобно пользоваться. Следует обеспечить удобство подключения электроприборов, чтобы не приходилось перемещать их каждый раз при необходимости использования. Мебель и техника не должны препятствовать подключению вилки к розетке.

  • Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения

  • Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования

  • Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Применение защищенных от влаги розеток

По использованию обыкновенных розеток вопросов практически не возникает – где нужно, там и ставим.

Но другое дело влагозащищенная розетка – особый класс розеток, которые применяются в особых случаях, а именно:

  • ванные помещения, и санузлы квартир (домов);
  • косметологические центры и фитнес клубы, где предусмотрены водные процедуры, сауны, бани, парилки, душевые;
  • бассейны и развлекательные центры типа дельфинариев, аквапарков и т.д.;
  • “уличное” применение (на внешней части зданий) и на промышленных объектах.

Ванная комната классической квартиры уже давно перестала быть архаичным помещением только с умывальником и чугунной ванной, теперь это высокотехнологичное помещение в котором устанавливают “стиралки”, гидромассажи, джакузи, бойлеры, электрические вытяжки и сушилки.

Галерея изображений

Фото из

Расположение розеток в ванной комнате

Влагозащищенные розетки на кухне

Силовые точки в бассейнах и саунах

Использование на открытых площадках

Не забываем о необходимости наличия розетки под фен, плойку, электробритву и многое другое. Санузел тоже нуждается в таких элементарных вещах, как электрическая вытяжка и сушилка для рук после мытья. Всё это “добро” должно питаться от надёжного источника – электрической сети через влагозащищенную розетку.

Нынешние салоны красоты, спортивные фитнес-клубы предоставляют более чем широкий спектр косметологических и оздоровительных услуг, которые включают водные процедуры.

Для безопасного обеспечения таких услуг и применяют влагостойкие розетки, в которые подключают обширный перечень электрических приборов и оборудование: начиная от сушилки до трубчатого электронагревателя (тэн-а) для “подогрева” камней в сауне.

Пространство ванной комнаты имеет несколько зон опасности наличия электроприбора, поэтому специалисты рекомендую монтировать розетки в зонах 2 и 3

О необходимости наличия влагостойких розеток в бассейне или аквапарке нет нужды и говорить. Невозможно нормально, а главное безопасно, включить ни один водокольцевой насос или другой нагнетательный агрегат для обеспечения циркуляции воды в резервуаре или наличии нужной силы потока воды на аттракционе.

Огромное количество промышленного оборудования работает от электрической сети в самых экстремальных погодных условиях окружающей среды или с наличием жидкость внутри агрегата.

Дабы исключить систематическое или случайное негативное влияние влаги на электрическое соединение между сетью питания и оборудованием, повсеместно применяют влагозащищенные розетки с максимальным классом защиты оболочки.

Зачастую влагозащищенную розетку устанавливаю рядом с электрическим выключателем освещения, который тоже должен иметь аналогичный класс защиты от влаги и воды

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

  • перед установкой линия оснащается отдельным автоматом для аварийного отключения;
  • каждая розетка имеет отдельное подключение с обособленным проводом;
  • розетка комплектуется кабелем заземления и оснащается крышкой;
  • располагаться прибор должен не ближе 60 см от источников воды;
  • монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

  • индикатор для измерения напряжения;
  • отвертка крестовая;
  • нож или специальный инструмент для удаления изоляции;
  • уровень;
  • дрель;
  • плоскогубцы.

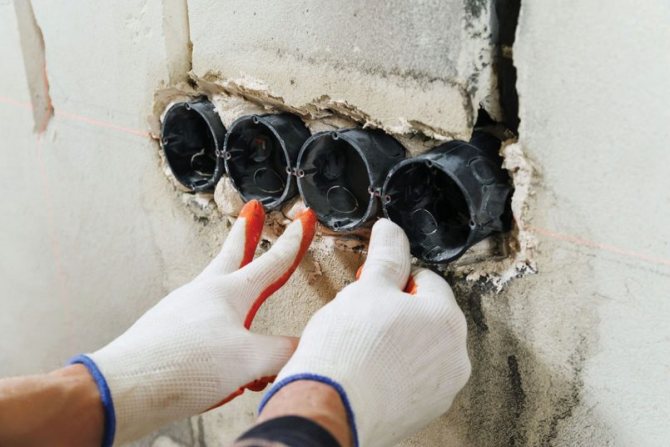

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

  1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
  2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
  3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
  4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

  • проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
  • установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

  • монтаж проводится в обесточенной квартире;
  • провода проверять индикатором перед подключением;
  • нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Подключение к щитку

Очень важно все правильно подключить еще на этапе планирования. От щитка до ванной комнаты должно идти несколько контуров:

  • Освещения – под него подключаются все осветительные приборы и выключатели для них. Сечение кабеля – 1,5мм, дифференциальный автомат 10А
  • Розеток – запитывает все розетки в ванной комнате. Сечение кабеля 2,5мм, дифференциальный автомат 16А – защита от утечек электричества, благодаря которой вас не ударит током от стиральной машины во время принятия душа.
  • Водонагревателя – питает проточный водонагреватель, если такой установлен в ванной. Сечение кабеля 4мм, автомат на 20 ампер, дифференциальный
  • Теплые полы и электрический полотенцесушитель – 4мм кабель и автомат на 20 ампер, если иное не указано в инструкции к приборам.

Не экономьте на этой части электрики ни в коем случае, ведь именно от правильности выполнения работ по черновой электрике зависит безопасность использования ванной комнаты в целом.

Правила установки розетки в ванной

1

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

4

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Выводы и полезное видео по теме

С какими сложностями можно столкнуться при монтаже электроточек в ванной комнате и как с ними справиться, вы узнаете из представленных видеороликов.

Видео с комментариями на тему монтажа розетки:

https://youtube.com/watch?v=rtHMyxSpyII

О нюансах работы с кафельной плиткой:

https://youtube.com/watch?v=SgVcKTvrOaw

Профессиональная установка блока розеток на кафель:

https://youtube.com/watch?v=ubECUAhhf3E

Монтаж накладной розетки:

https://youtube.com/watch?v=1itKqYoEQIY

Электромонтажные работы требуют определенного мастерства и соблюдения техники безопасности. Однако домашние мастера легко справляются с такими мероприятиями, как замена и монтаж розеток и выключателей.

Если все же возникают затруднения или требуются работы повышенной сложности, лучше обратиться к профессиональным электрикам.

У вас есть личный опыт установки розетки в ванной комнате? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Похожие записи:

Как правильно подключить выключатель трехклавишный с розеткой Щиток приборов лада приора. снятие и замена ламп Выбираем лучшие светодиоды для фонарика Лампочки для точечных светильников: виды, характеристики, нюансы выбора + лучшие марки Es проводник Top 7 best arduino robot kits for beginners: 2021 reviews & buying guide
