Как сделать простой стабилизатор напряжения на 12 вольт своими руками⚡

Содержание

Выбор стабилизатора

В бортовой сети автомашины рабочее питание составляет примерно от 13 В, большинству же светодиодов подходит 12 В. Поэтому обычно ставят стабилизатор напряжения, на выходе которого 12 В. Таким образом, обеспечиваются нормальные условия для работы светотехники без ЧП и преждевременного выхода из строя.

На этом этапе любители сталкиваются с проблемой выбора: конструкций опубликовано множество, но не все хорошо работают. Выбрать нужно тот, что достоин любимого транспортного средства и, кроме того:

  • действительно будет работать;
  • обеспечит безопасность и защищенность светотехнике.

Простейший выпрямитель

Рисунок 2. Характеристики тока в различных схемах.

Ток, протекающий в обычной осветительной сети, является переменным. Его величина и направление меняются 50 раз в течение одной секунды. График зависимости его напряжения от времени показан на рис. 2а. Красным цветом показаны положительные полупериоды, синим — отрицательные.

Поскольку величина тока изменяется от нуля до максимального (амплитудного) значения, вводится понятие действующего значения тока и напряжения. Например, в осветительной сети действующее значение напряжения 220 В — во включенном в эту сеть нагревательном приборе за одинаковые промежутки времени выделяется столько же тепла, сколько в том же устройстве, в цепи постоянного тока напряжением 220 В.

Но на самом деле напряжение в сети меняется за 0,02 с следующим образом:

  • первую четверть этого времени (периода) — увеличивается от 0 до 311 В;
  • вторую четверть периода — уменьшается от 311 В до 0;
  • третью четверть периода — уменьшается от 0 до 311 В;
  • последнюю четверть периода — возрастает от 311 В до 0.

В этом случае 311 В — амплитуда напряжения Uо. Амплитудное и действующее (U) напряжения связаны между собой формулой:

Рисунок 3. Диодный мост.

При включении в цепь переменного тока последовательно соединенных диода (VD) и нагрузки (рис. 2б), ток через нее протекает только во время положительных полупериодов (рис. 2в). Происходит это благодаря односторонней проводимости диода. Называется такой выпрямитель однополупериодным — одну половину периода ток в цепи есть, во время второй — отсутствует.

Ток, протекающий через нагрузку в таком выпрямителе, не постоянный, а пульсирующий. Превратить его практически в постоянный можно, включив параллельно нагрузке конденсатор фильтра Cф достаточно большой емкости. В течение первой четверти периода конденсатор заряжается до амплитудного значения, а в промежутках между пульсациями разряжается на нагрузку. Напряжение становится почти постоянным. Эффект сглаживания тем сильнее, чем больше емкость конденсатора.

Как правильно рассчитать число витков

При перемотке вторичной катушки, нужно знать, какому напряжению соответствует виток. Если перематывать первичную обмотку не планируется, нет нужды рассчитывать ни сечение провода, ни его свойства. Проблема с первичной обмоткой заключается в большом количестве витков тонкой проволоки, из которой он состоит.

Для расчета вторичной обмотки, делают 10 витков и подключают трансформатор в сеть. Измеряют напряжение на выводах, после чего делят его на 10, после чего 12 делится на полученное число. Результат и будет необходимым количеством витков, причем рекомендуется увеличить его на 10% для компенсации падения напряжения.

Схема 220 вольт на 12 вольт

ВИДЕО ПО ТЕМЕ: Как сделать простейший блок питания своими руками Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора. Внимательно посмотрите на LMT в самой схеме! С помощью трансформатора из сетевого напряжения Вольт мы получаем 25 Вольт, не более.

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт.

Близкое знакомство с ЗУ

«Пионерами» были зарядки, имевшие в составе два главных блока, — выпрямитель и трансформатор. Конструкцию отличают впечатляющие габариты и такой же вес, однако дешевизна, простота изделий — причина их популярности у автовладельцев даже сейчас. В роли выпрямителя в таком зарядном устройстве выступает полупроводниковый диод, адекватная замена ему — диодный мост.

Существенная разница между ними одна: во втором варианте меньше потребление мощности. Другие различия касаются расходов, которых потребует реализация моста, и большей сложности работы. Помимо выпрямителя, трансформатора компонентами зарядника являются амперметр (по желанию) и выключатель. Прибор, измеряющий силу тока, подключают, используя зажимы-крокодилы.

Есть и другой вариант, который можно соорудить самостоятельно, — импульсный, он обеспечивает надежную защиту от «скачек» напряжения, КЗ, переполюсовки АКБ. Вес и габариты таких устройств значительно меньше, чем у традиционных. «Виной» тому инверторный блок, он же — причина больших затрат на производство, так как стоимость импульсного прибора возрастает почти вдвое.

Принципиальная схема и принцип работы

Принципиальная схема и принцип работы зависит от вида устройства, и поэтому необходимо рассмотреть их отдельно:

Трансформаторный БП.

Аналоговый вид БП имеет в своей схеме понижающий трансформатор, обеспечивающий величину вторичного напряжения в заданных величинах, и диодный мост, служащий для его выпрямления. Простейшая схема такого устройства выглядит следующим образом:


Принципиальная схема аналогового блока питания Конденсаторы, установленные в схеме, обеспечивают сглаживание импульсов напряжения на выходе блока питания.

Трансформаторный блок питания

Импульсный БП.

Инверторный вид БП работает за счёт электронных компонентов, входящих в схему устройства. Напряжение питающей сети подаётся на входной диодный мост, а его пики сглаживаются установленными конденсаторами. После этого сигнал преобразуется в прочих элементах схемы (транзисторы, микросхема, тиристоры и т.д.) и подаётся на импульсный трансформатор.

Трансформаторы данного вида изготавливаются на основе ферромагнетных материалов, поэтому имеют малые габаритные размеры, позволяющие минимизировать размеры БП. Напряжение, полученное после трансформации, подаётся к нагрузке (выходам блока питания). Такой тип БП называется схемой с гальванической развязкой.


Импульсный блок питания на интегральной микросхеме и с построечными резисторами

Существуют схемы БП без использования гальванического соединения. В этом случае входной сигнал сразу подаётся на фильтр нижних частот.

Импульсный блок питания

Параметрический стабилизатор

Если по какой-либо причине интегральный стабилизатор недоступен, можно выполнить узел на стабилитроне. Надо выбрать стабилитрон с напряжением стабилизации 12 В и рассчитанный на соответствующий ток нагрузки. Наибольший ток для некоторых 12-вольтовых отечественных и импортных стабилитронов указан в таблице.

Тип стабилитрона Д814Г Д815Д КС620А 1N4742A BZV55C12 1N5242B
Ток нагрузки 5 мА 0,5 А 50 мА 25 мА 5 мА 40 мА
Напряжение стабилизации 12 вольт

Схема простого параметрического стабилизатора.

Номинал резистора рассчитывается по формуле:

R= (Uвх min-Uст)/(Iн max+Iст min), где:

  • Uвх min – минимальное входное нестабилизированное напряжение (должно быть не менее 1,4 Uст), вольт;
  • Uст – напряжение стабилизации стабилитрона (справочная величина), вольт;
  • Iн max – наибольший ток нагрузки;
  • Iст min – минимальный ток стабилизации (справочная величина).

Если стабилитрон на нужное напряжение отсутствует, его можно составить из двух последовательно включенных. При этом суммарное напряжение должно быть 12 В (например, Д815А на 5,6 вольта плюс Д815Б на 6,8 вольт дадут 12,4 В).

Стабилитроны параллельно не соединяют.

Умощнить параметрический стабилизатор можно тем же способом – включением внешнего транзистора.

Схема мощного стабилизатора.

Для мощного транзистора надо предусмотреть радиатор. Напряжение питания в этом случае будет меньше Uст стабилитрона на 0,6 В. При необходимости выходное напряжение можно подкорректировать в большую сторону включением кремниевого диода (или цепочки диодов). Каждый элемент в цепочке будет увеличивать Uвых примерно на 0,6 В.

Схема стабилизатора со стабилитроном и диодом.

Импульсный блок питания на TL494 своими руками — схема и подробная инструкция по монтажу

Схема импульсного блока питания на TL494

  • ШИМ контроллер (IC1) — TL494.
  • Операционный усилитель (IC2) — LM324.
  • 2 линейных регулятора (VR1, VR2) — L7805AB и LM7905.
  • 4 биполярных транзистора T1, T2 — C945 и T3, T4 — MJE13009.
  • 2 диодных моста — VDS2 (MB105) и VDS1 (GBU1506).
  • 5 выпрямительных диодов (D3–D5, D8, D9) — 1N4148.
  • 2 выпрямительных диода (D6, D7) — FR107.
  • 2 выпрямительных диода (D10, D11) — FR207.
  • 2 выпрямительных диода (D12, D13) — FR104.
  • Диод Шоттки (D15) — F20C20.
  • 5 дросселей — L1 (100 мкГн), L5 на желтом кольце (100 мкГн), L3, L4 (10 мкГн), L6 (8 мкГн).
  • Синфазный дроссель (L2) — 29 мГн.
  • 2 импульсных трансформатора — Tr1 (EE16) и Tr2 (EE28–EE33, ER35).
  • Трансформатор (Tr3) — BV EI 382 1189.
  • Предохранитель (F1) — 5А.
  • Терморезистор (NTC1) — 5.1 Ом.
  • Варистор (VDR1) — 250 В.
  • Резисторы — R1, R9, R12, R14 (2.2 кОм); R2, R4, R5, R15, R16, R21 (4.7 кОм); R3 (5.6 кОм); R6, R7 (510 кОм); R8 (1 Мом); R13 (1.5 кОм); R17, R24 (22 кОм); R18 (1 кОм);
  • R19, R20 (22 Ом); R22, R23 (1.8 кОм); R27, R28 (2.2 Ом); R29, R30 (470 кОм, 1–2 Вт); R31 (100 Ом, 1–2 Вт); R32, R33 (15 Ом); R34 (1 кОм, 1–2 Вт).
  • Переменные резисторы (R10, R11) — 10 кОм, можно использовать 3 или 4.
  • Резисторы (R25, R26) — 0.1 Ом; шунты, мощность зависит от выходной мощности БП.
  • Конденсаторы — C1, C8, C27, C28, C30, C31 (0.1 мкФ); C3 (1 нФ, пленочный); C4–C7 (0.01 мкФ); C10 (0.47 мкФ, 275 В, X); C12 (0.1 мкФ, 275 В, X); C13, C14, C19 (0.01 мкФ, 2 кВ, Y); C20 (1 мкФ, 250 В, пленочный); C21 (2.2 нФ, 1 кВ); C23, C24 (3.3 нФ).
  • Электролитические конденсаторы — C2, C9, C22, C25, C26, C34, C35 (47 мкФ); C11 (1 мкФ); C15, C16 (2.2 мкФ); C17, C18 (470 мкФ, 200 В); C29, C32, C33 (1000 мкФ, 35 В).
  • 2 светодиода — D1 (зеленый, 5 мм) и D2 (красный, 5 мм), либо просто диоды, если не нужна индикация.
  1. Корпус Z4A.
  2. Выключатель — 250 В, 6 А.
  3. Держатель для предохранителя.
  4. Розетка для подключения к сети 220 В.
  5. Вилка для подключения к сети 220 В.
  6. Разъём для выходного напряжения.
  7. Вентилятор 12 В.
  8. Вольтметр.
  9. Амперметр.

  1. Входное напряжение — 220 вольт переменного тока.
  2. Выходное напряжение — от 0 до 30 вольт постоянного тока.
  3. Выходной ток составляет более 15 А (фактически тестированное значение).
  4. Режим стабилизации напряжения.
  5. Режим стабилизации тока (защита от короткого замыкания).
  6. Индикация обоих режимов светодиодами.
  7. Малые габариты и вес при большой мощности.
  8. Регулировка ограничения тока и напряжения.

pechatnaya-plata-dlya-impulsnogo-bloka-pitaniya.rar Видео о тестировании данного блока питания:

Печатная плата для блока питания

Изготавливается из фольгированного текстолита, для чего производят обработку металла соляной кислотой либо аккумуляторным электролитом.

Протравливают плату, опуская ее в раствор хлорного железа, либо смеси медного купороса с солью.

  • Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

  • Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

  • Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

Схема выпрямителя тока на 12 вольт

Далее решил не усложнять дело всякими хитроумными зарядными на микросхемах, а собрать простой и надежный выпрямитель на диодах. Взял диоды Д242. Они очень надежные, но немного греются, следует установить на радиаторы.

Спаял по стандартной схеме диодного моста. Подключил — все отлично работало, на выходе теперь было 13.7В. Как и должно быть, немного увеличилось напряжение после выпрямления. Но ничего страшного. Для аккумуляторов ведь надо не строго 12, а примерно 14 вольт для нормального заряда.

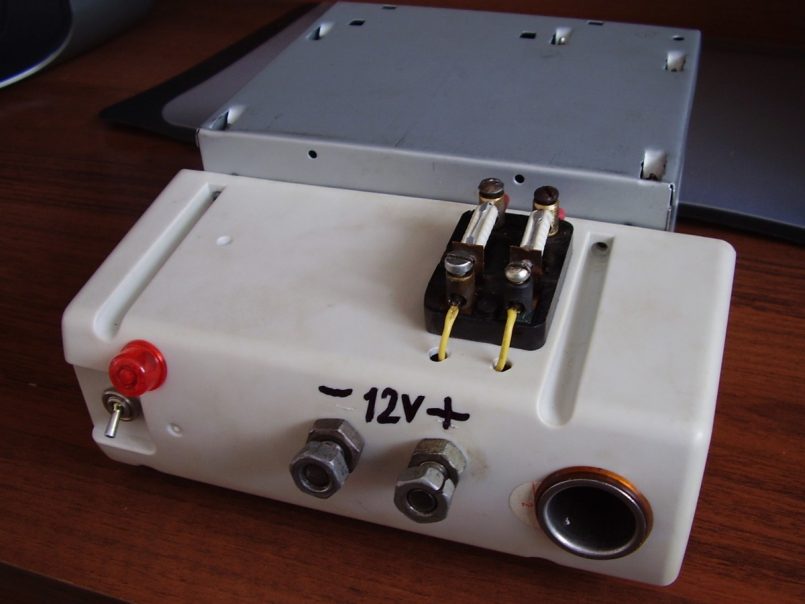

Все аккуратно вместил в новый корпус. Сделал выход на выпрямитель. Подключаю и с удовольствием пользуюсь. Сделал еще индикатор наличия электроэнергии — просто подключил к сети 220В обычный светодиод через резистор. Получился простой и надёжный выпрямитель для ЗУ на 12 вольт .

Блок питания достаточно прост в изготовлении, если немножко разобраться с теоретической частью и понять, как он работает. Все не так сложно, как кажется. Из чего состоит блок питания на 12 вольт, с фото и примерами, а также описание его элементов и принцип работы – далее в статье.

Краткое содержимое статьи:

Основные элементы и принцип действия блоков питания

Главной частью является понижающий трансформатор, причем при отсутствии его с необходимыми параметрами, то вторичная обмотка перематывается вручную и получается необходимое выходное напряжение. Посредством трансформатора происходит уменьшение напряжения сети 220 вольт до 12, идущих дальше к потребителю.

Принципиальной разницы между штатными устройствами и с перемотанной вторичной обмоткой нет, главное – правильно рассчитать сечение провода и количество его витков на обмотке.

Далее ток идет на выпрямитель. Состоит из полупроводников, например, диодов. Диодный мост, в разных схемах, может состоять из одного, двух или четырех диодов. После выпрямителя ток поступает на конденсатор, также в схеме для выдачи стабильного напряжения желательно включение стабилитрона с соответствующими характеристиками.

https://youtube.com/watch?v=u1-PazWrrbM

Увеличение выходного тока стабилизатора

Приведенная схема позволяет нагружать стабилизатор током до 1,5 А. Если этого недостаточно, можно умощнить узел дополнительным транзистором.

Схема с транзистором структуры n-p-n

Внешний транзистор n-p-n.

Эта схема рекомендуется разработчиками и включена в даташит на микросхему. Выходной ток не должен превышать наибольший ток коллектора транзистора, который должен быть обязательно снабжен теплоотводом.

Схема с транзистором p-n-p

Если полупроводниковый триод структуры n-p-n отсутствует, то можно умощнить стабилизатор полупроводниковым триодом p-n-p.

Внешний транзистор p-n-p.

Кремниевый маломощный диод VD увеличивает выходное напряжение 7812 на 0,6 В и компенсирует падение напряжения на эмиттерном переходе транзистора.

Детали для самостоятельного создания устройства

Один только прибор монтировать не рекомендуется. Для обеспечения устойчивости и эффективности его работы понадобятся различные компоненты. Если говорить о самом устройстве и его применении, то стабилизатор напряжения 12 вольт в авто, как правило, используется для работы с подсветкой. Он позволяет избавиться от моргания и позволяет сделать свечение равномерным. Для этого нам понадобятся:

  1. Конденсаторы SMD ёмкостью на 0,1 и 0,33 микрофарад.
  2. Стабилизатор напряжения (12 вольт, 1,5 А).
  3. Радиатор для охлаждения;
  4. Предохранитель на 1,6 А;
  5. Крепления для проводов платы;
  6. По желанию можно взять ещё 2 электролитических конденсатора на 220 мкФ и припаять их на вход и выход стабилизатора.

Стоимость данного устройства составит максимум несколько сотен рублей (в зависимости от того, где все необходимые детали будут покупаться).

Однополупериодный выпрямитель

Схема однополупериодный выпрямитель

Этот выпрямитель работает только в течение положительного полупериода синусоиды. Это можно видеть на следующем графике:

Выпрямленный ток после однополупериодного выпрямителя

На выходе после диода мы получаем пульсирующее напряжение, нам нужно сделать из него постоянное, то есть из пульсирующего тока получить постоянный. Для этих целей служит электролитический конденсатор большой емкости, подключенный параллельно выходу питания в соответствии с полярностью. На фотографии ниже можно увидеть внешний вид подобного конденсатора:

Электролитический конденсатор большой емкости

Такой конденсатор благодаря большой емкости разряжается в течении отрицательного полупериода синусоиды. Обычно для фильтрации напряжения в выпрямителях применяют электролитические конденсаторы от 2200 микрофарад

В усилителях и других устройствах, где важно чтобы напряжение не проседало при увеличении мощности нагрузки, ставят конденсаторы на большую емкость, чем 2200 микрофарад. Для устройств питающих бытовую аппаратуру обычно конденсаторов такой емкости бывает достаточно

На следующем графике (выделено красным), мы можем видеть, как конденсатор поддерживает напряжение стабильным во время прохождения отрицательной полуволны.

Выпрямленный ток в однополупериодном выпрямителе после конденсатора

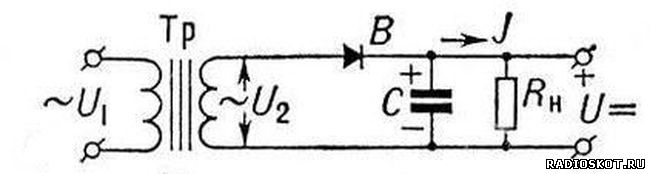

Схема трансформаторного БП


Принципиальная схема источника питания. Схема блока питания на 12 вольт, работающего от сети 220 В, состоит из следующих узлов:

  1. Понижающий трансформатор. Состоит из железа, первичной и вторичной (их может быть несколько) обмоток. Не вдаваясь глубоко в принцип действия, надо отметить, что выходное напряжение зависит от соотношения витков первичной (n1) и вторичной (n2) обмоток. Для получения 12 вольт надо, чтобы вторичная обмотка содержала в 220/12=18,3 раза меньше витков, чем первичная.
  2. Выпрямитель. Чаще всего выполняется в виде двухполупериодной схемы (диодного моста). Преобразует переменное напряжение в пульсирующее. Ток за период дважды проходит через нагрузку в одном направлении.

    Работа двухполупериодного выпрямителя.

  3. Фильтр. Преобразует пульсирующее напряжение в постоянное. Он заряжается в моменты подачи напряжения, и разряжается в паузах. Состоит из оксидного конденсатора большой емкости, параллельно с которым часто включают керамический конденсатор емкостью около 1 мкФ. Для понимания необходимости этого дополнительного элемента надо вспомнить, что оксидный конденсатор устроен в виде полос фольги, свернутых в рулон. Этот рулон имеет паразитную индуктивность, которая заметно ухудшает качество фильтрации высокочастотных помех. Для этого включается дополнительный конденсатор замыкания ВЧ-импульсов. Эквивалентная схема фильтра с оксидным и дополнительным конденсаторами.
  4. Стабилизатор. Может отсутствовать. Схемы простых, но эффективных узлов рассмотрены ниже.

В последующих разделах рассмотрен порядок выбора и расчета каждого элемента источника постоянного напряжения на 12 вольт.

Как выбрать трансформатор

Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.

Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.

Как выбрать трансформатор

Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.

Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.

Зависимость пульсаций напряжения от емкости конденсатора

Давайте же рассмотрим на практике, зачем нам надо ставить конденсатор большой емкости. На фото ниже у нас три конденсатора различной емкости:

Рассмотрим первый. Замеряем его номинал с помощью нашего LC – метр. Его емкость 25,5 наноФарад или 0,025микроФарад.

Цепляем его к диодному мосту по схеме выше

И цепляемся осциллографом:

Как вы видите, пульсации все равно остались.

Ну что же, возьмем конденсатор емкостью побольше.

Получаем 0,226 микрофарад.

Цепляем к диодному мосту также, как и первый конденсатор снимаем показания с него.

А вот собственно и осциллограмма

Не… почти, но все равно не то. Пульсации все равно видны.

Берем наш третий конденсатор. Его емкость 330 микрофарад. У меня даже LC-метр не сможет ее замерить, так как у меня предел на нем 200 микрофарад.

Цепляем его к диодному мосту снимаем с него осциллограмму.

А вот собственно и она

Ну вот. Совсем ведь другое дело!

Итак, сделаем небольшие выводы:

– чем больше емкость конденсатора на выходе схемы, тем лучше. Но не стоит злоупотреблять емкостью! Так как в этом случае наш прибор будет очень габаритный, потому что конденсаторы больших емкостей как правило очень большие. Да и начальный ток заряда будет огромным, что может привести к перегрузке питающей цепи.

– чем низкоомнее будет нагрузка на выходе такого блока питания, тем больше будет проявляться амплитуда пульсаций. С этим борются с помощью пассивных фильтров, а также используют интегральные стабилизаторы напряжения, которые выдают чистейшее постоянное напряжение.

Разновидности 12В стабилизаторов

Подобные устройства могут быть собраны на транзисторах или на интегральных микросхемах. Их задача – обеспечить значение номинального напряжения Uном в нужных пределах, несмотря на колебания входящих параметров. Наиболее популярны следующие схемы:

  • линейная;
  • импульсная.

Схема линейной стабилизации представляет собой простой делитель по напряжению. Его работа заключается в том, что при подаче на одно «плечо» Uвх, на другом «плече» изменяется сопротивление. Это поддерживает Uвых в заданных пределах.

Важно! При такой схеме при большом разбросе значений между входным и выходным напряжениями происходит падение КПД (некоторое количество энергии переходит в тепло), и требуется применение теплоотводов. Импульсная стабилизация контролируется ШИМ-контроллером

Он, управляя ключом, регулирует длительность токовых импульсов. Контроллер проводит сравнение величины опорного (заданного) напряжения с напряжением на выходе. Входное напряжение подаётся на ключ, который, открываясь и закрываясь, подаёт полученные импульсы через фильтр (ёмкость или дроссель) на нагрузку

Импульсная стабилизация контролируется ШИМ-контроллером. Он, управляя ключом, регулирует длительность токовых импульсов. Контроллер проводит сравнение величины опорного (заданного) напряжения с напряжением на выходе. Входное напряжение подаётся на ключ, который, открываясь и закрываясь, подаёт полученные импульсы через фильтр (ёмкость или дроссель) на нагрузку.

К сведению. Импульсные стабилизаторы напряжения (СН) обладают большим КПД, требуют меньшего отвода тепла, но электрические импульсы при работе создают помехи для электронных устройств. Самостоятельная сборка подобных схем имеет существенные сложности.

Классический стабилизатор

Такое устройство имеет в своём составе: трансформатор, выпрямитель, фильтры и узел стабилизации. Стабилизация обычно осуществляется при помощи стабилитронов и транзисторов.

Основную работу выполняет стабилитрон. Это своеобразный диод, который подключается в схему в обратной полярности. Рабочий режим у него – режим пробоя. Принцип работы классического СН:

при подаче на стабилитрон Uвх 12 В он открывается и удерживает заявленное напряжение постоянным.

Внимание! Подача Uвх, превышающего максимальные значения, указанные для определённого вида стабилитрона, приводит к его выходу из строя

Интегральный стабилизатор

Все элементы конструкции таких устройств располагаются на кристалле из кремния, сборка заключена в корпусе интегральной микросхемы (ИМС). Они собраны на базе двух типов ИМС: полупроводниковых и гибридно-плёночных. У первых компоненты твердотельные, у вторых – изготовлены из плёнок.
