Выключатель света с регулятором яркости: критерии выбора диммера

Монтаж регулируемых выключателей

Как подключить выключатель с регулятором яркости в загородном доме? Очень легко. Размеры диммера не отличаются от размеров ординарного выключателя, следовательно, он также монтируется с помощью специализированных лапок в разрыв осветительной цепи. Главное здесь, это следить за полярностью.

Общая схема подключения диммера

Вместо просто выключателя диммер устанавливается после демонтажа старого. Для того, чтобы это сделать, надлежит отключить напряжение сети и желательно удостовериться в его отключении индикатором. Потом необходимо снять рамку выключателя, отвинтить винты монтажных лапок. Ослабив винты и на клеммах, можно будет открепить выключатель от проводов.

Различные виды зажимов для проводов

Далее следует произвести установку диммера, совершив все вышеописанные действия, начиная с конца, то есть, с присоединения регулятора к проводам.

Соединяем провода с регулятором согласно схеме

Устанавливаем диммер в подрозетник и крепим его винтами.

Монтаж устройства в подрозетник

Монтируем все декоративные элементы устройства.

Установка декоративной рамки

Иногда возникают случаи, когда необходимо регулировать яркость в нескольких местах. В этом случае вам понадобятся два и более диммеров и установка дополнительных подрозетников с прокладкой кабеля.

Схема подключения двух диммеров

Прокладка кабеля в стене

Рекомендации по выбору места установки

Хотя регулируемые выключатели крайне удобны для применения в обыденной жизни, все же лучше не использовать их в следующих типах помещений:

  • Там, где всегда много людей. Большое количество человек в принципе не даст возможности регулировать яркость света.
  • Там, где нет определенности в местах установки светильников.

Типы используемых ламп

Как разобрать выключатель света

В быту используется несколько типов ламп освещения:

  • Обычные лампы накаливания;
  • Галогенные лампы;
  • Люминесцентные (экономки);
  • Светодиодные.

Каждый тип ламп требует своего подхода к регулировке. Для ламп накаливания и галогенных регуляторы не отличаются. Основной критерий выбора состоит в учете возможной коммутируемой мощности ламп и подключаемого регулятора.

Основная часть регуляторов предназначена для управления лампами накаливания, поскольку здесь наиболее просто манипулировать регулировкой. Обычно используется симисторный метод управления с отсечкой части синусоиды переменного тока.

Недостатком ламп накаливания является тот факт, что при снижении напряжения понижается температура спирали, и спектр излучения смещается в красную область.

Изменение яркости светодиодных источников света встречает ряд затруднений, в частности такие:

  • LED элементы имеют узкий диапазон допустимых значений токов и, соответственно, малые пределы регулировки. При их превышении светодиод выходит из строя, а при значительном снижении просто перестает излучать световую энергию, поскольку имеет некоторое пороговое значение открытия;
  • LED лампы выпускаются в трех вариантах питания:
  1. Непосредственно от сети переменного тока 220В;
  2. Через понижающий трансформатор;
  3. При помощи постоянного тока.

Светодиоды для включения в сеть 220В имеют собственный драйвер, поэтому использование обычного диммера невозможно. Трансформатор низковольтных ламп нельзя подключать к регулятору по той причине, что выходное напряжение отличается от синусоидального, на работу в котором рассчитан трансформатор.

Единственно возможный вариант управления – использование широтно-импульсной модуляции. Здесь регулируется не уровень напряжения, а длительность подаваемых импульсов. Это стало возможным благодаря тому, что светодиоды не имеют задержки на включение и могут работать при подаче импульсов сколь угодно малой длительности. Чтобы не было заметным мерцание, частота следования импульсов питания делается высокой. Диммеры, работающие по такому принципу, имеют специальную маркировку и требуют для управления LED лампы, которые могут использоваться в регулируемых системах освещения.


LED диммер

Важно! Специальные модели LED ламп имеют особые драйверы для питания от сети 220В при помощи классических диммеров. Данные драйверы сами выполняют широтно-импульсную модуляцию, в зависимости от уровня питающего напряжения

Не существует регуляторов, предназначенных для регулировки яркости люминесцентных ламп. Это связано с особенностями их работы и включения:

  • Для поджига разряда требуется импульс высокого напряжения, который вырабатывается пускорегулирующей аппаратурой лампы;
  • Дуговой разряд работоспособен в узком диапазоне режима питания.

Принцип действия и устройство регулятора

Диммеры бывают различной конструкции, а самый популярный — поворотный. Но в схеме управления с двумя проходными выключателями такой диммер непригоден – он переключается только в положении минимальной яркости. Поэтому для организации подобной схемы управления применяют другие типы привода регуляторов света:

  • поворотно-нажимной (переключается в любом положении яркости);
  • управляемый дистанционно (с помощью пульта);
  • кнопочный (с кнопками «больше-меньше» и отдельной клавишей на переключение);
  • сенсорный, а также другие типы диммеров.

Основной принцип у них один – регулировка яркости и управление контактами у них производятся независимо.

Внутренняя блок-схема диммера выглядит так:

Структурная схема диммера с перекидной контактной группой.

Схема регулирования строится обычно на тринисторе или симисторе. Изменение среднего тока производится за счет отсекания части полупериода переменного напряжения.

Распространенная схема регулятора яркости.

Если регулятор света построен по подобной схеме, не имеет значения, с какой стороны ставить диммер – с питающей или со стороны нагрузки. На работу схемы это не влияет. Для других схем этот момент надо изучать индивидуально.

Но устанавливать регуляторы сразу с двух сторон смысла не имеет: они будут пытаться «нарезать» синусоиду самостоятельно, яркость будет регулироваться непредсказуемо. При такой схеме один из приборов можно применять лишь для переключения, навсегда установив его в положение максимальной яркости. Но с экономической точки зрения это неверно – дешевле купить переключатель с перекидными контактами.

Тыльная часть диммера с маркировкой перекидных контактов.

Выводы прибора соединены с внешними клеммами, имеющими маркировку назначения.

В продаже практически невозможно найти перекрестный диммер. Если кто-то выпускает такие приборы, то схема получится громоздкой, ненадежной. Ведь яркость надо регулировать синхронно сразу по двум каналам. Поэтому оптимальной будет схема, в которой используется один проходной диммер, один проходной включатель и потребное количество перекрестных переключателей.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

К достоинствам диммеров относятся следующие характеристики:

  • контроль яркости света;
  • настройка времени изменения яркости;
  • управление с пульта ДУ;
  • длительный срок эксплуатации;
  • запрограммированное художественное мерцание, создание картин с подсветкой;
  • экономность расходования электроэнергии (некоторые модели).

Недостатки диммеров:

  • чрезмерный расход электричества в некоторых случаях;
  • создание радиопомех, мешающих работать электробытовой технике;
  • небольшие нагрузки становятся причиной неисправности диммеров;
  • работа диммеров часто приводит к нежелательному мерцанию света.

Три основных схемы подключения

Светорегуляторы могут быть установлены с учетом нескольких схем. Реостатные и сенсорные приспособления управляются с одного места.

В спальнях стараются использовать вариант с регулировкой из двух мест.

Один регулятор устанавливается у кровати, а вот второй у входа. Лежа в постели можно менять яркость освещения.

В большом помещении стоит обратить внимание на схему, где регулировка проводится с одного места, а управление – с трех. Идеальное решение в таком случае – проходные регуляторы освещения

Двойной диммер

По своей конструкции он напоминает обычный выключатель. Левая клавиша отвечает за включение и выключение освещения. Вторая клавиша отвечает за интенсивность освещения. Для монтажа такого устройства необходимо позаботиться об установочном гнезде, параметры которого напрямую зависят от самого регулятора света. Такие модели – идеальное решение для мест с тонкими перегородками, где так просто не вместить обычные приспособления. Такие моноблоки имеют двухпроводное подключение.

Как подключить плавный переход освещения

Плавный переход освещения возможен с применением диммера. Устройства могут контролироваться с пульта или смартфона. При этом допускается настройка промежутка времени, когда свет от тусклого сменится ярким. А наличие патронов с функцией регулирования упрощает процесс установки.

Основной принцип схемы выстроен на снижении силы тока при манипуляциях с устройством. Главная деталь схемы подключения – применение конденсатора и транзистора. Схема подключения простая и предоставляется производителями диммеров, или находится в сети.

Монтаж регулятора и подключение к сети

Убедившись, что через провода нет электричества, вы можете смело снять изоляцию на 12-15 мм (сами провода должны выступать на расстояние 8-10 см из электрической коробки).

Необходимая длина проводов из стены — 8-10 см.

После выполнения этой операции (чтоб не вырвать провода лучше использовать специальные зачистные инструменты), проводник фазы соедините с зажимом регулятора, обозначенным буквой L (фаза). Иногда в других моделях зарубежных производителей он может быть отмечен стрелкой, направленной наружу — «выход» или буква P).

Подключение фазного провода к регулятору

Синий нейтральный провод присоединяется к клемме, обозначенной буквой N. Иногда в других моделях с маркировкой 0 или стрелкой, указывающей на клемму — «вход»).

Подключение нейтрального проводника

Заземляющий кабель обычно не участвует в подключении, поэтому его наконечник изолирован — вставлен в небольшой зажим (другие методы возможной изоляции смотрите тут).

Провод заземления изолируется с помощью отдельной клеммы

Если ваша модель контроллера света предусматривает это, заземляющий провод присоединяется к клемме на металлической панели, обозначенной таким знаком заземления.

Заземление регулятора 220В

Некоторые модели регуляторов должны быть заземлены подключением кабеля к их металлической панели.

Остается только вставить механизм регулятора с подключенными проводами в электрический короб и механически зафиксировать его там с помощью винтов и кронштейнов.

Механизм контроллера вставлен ​​в коробку

Важно правильно прикрепить панель, от этого зависит надёжность фиксации других частей регулятора и работы всего устройства. Устройство завинчивается винтами

Устройство завинчивается винтами

Установите верхнюю крышку на контроллер и закрепите ее отверткой (или защелками, в зависимости от модели диммера).

Устройство оснащено верхней крышкой, которая также должна быть закреплена винтом

Ручка вставлена ​​в нужное место на крышке регулятора.

Ручка вставлена и диммер собран

Теперь можно включить электрический ток в квартире и проверить, как работает установленный контроллер освещения.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Три основных схемы подключения

Светорегуляторы встраиваются в разрыв цепи питания, что позволяет этим приборам регулировать напряжение, подаваемое на осветительные устройства. При этом возможно несколько схем монтажа.

Типичным вариантом, который особо рекомендуется для подключения реостатных и сенсорных приспособлений, является прибор, управляемый с одного места.

В спальнях часто используется регулировка с двух мест. В этом случае один прибор монтируется у кровати, другой подключается у входа, что позволяет менять яркость освещения, лежа в постели.

Два варианта подключения диммера: стандартная схема и многокнопочное устройство, позволяющее управлять осветительным прибором сразу с нескольких мест

Универсальная схема предполагает регулирование с одного места, а управление – с двух. При подобном варианте на входе устанавливается выключатель, тогда как приборы управления располагаются в двух различных зонах помещения.

В просторных помещениях (особенно вытянутой формы) рекомендуется применять схему, при которой регулировка также производится с одного места, а управление – с трех. В этом случае целесообразно использовать проходные регуляторы света, которые позволяют включать лампу в определенной зоне помещения, одновременно выключая осветительные приборы на других участках.

Схема подключения диммера

Следует помнить, что не все регуляторы одинаково соответствуют любым типам ламп — лампы с различными техническими характеристиками могут не всегда функционировать должным образом с выбранными регуляторами (особенно LED). Регуляторы различаются для ламп 12В и 220В.

Схема подключения диммера на 220В

Для большинства люминесцентных и светодиодных ламп обычные регуляторы не подходят. Именно поэтому они изготавливаются в различных типах — для «своего типа» ламп. На их корпусе обозначена возможность регулирования ламп накаливания.

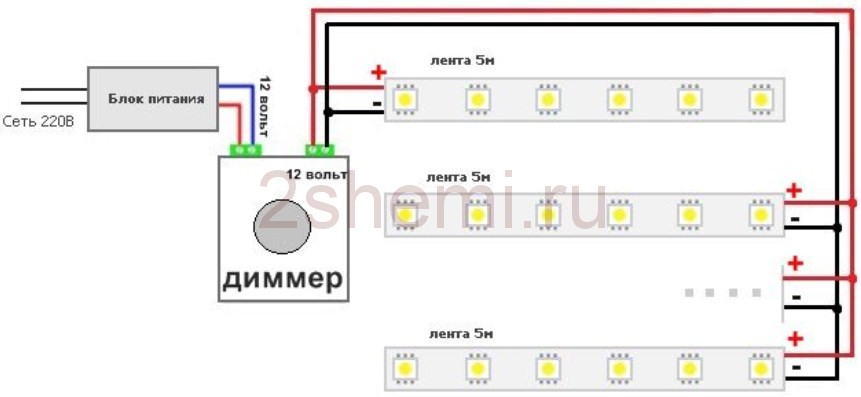

Схема подключения диммера на 12В (светодиодные ленты)

Решающим фактором является количество электроэнергии, потребляемой лампочкой, то есть номинальная мощность. Каждый регулятор освещения имеет свои собственные пределы мощности, отмеченные на нем. Например, если контроллер обозначен 300 Вт, это означает что он подходит для люстры с лампами накаливания мощностью 60 Вт. Но на всякий случай лучше покупать контроллер с большей мощностью. Этот предел должен быть уменьшен примерно на 20%, если устройство установлено вблизи источника света или тепла.

Различные модели контроллеров освещения отличаются своим дизайном. Круглая ручка ​​наиболее широко распространена. Другой тип — сенсорный контроллер с экраном, показывающим процент мощности на лампе. Более длительное касание экрана пальцами увеличивает яркость освещения. Есть также элементы управления освещением с помощью кнопки, которая коротким или длинным нажатием задает интенсивность освещения. И конечно есть регуляторы, которые можно дистанционно установить с помощью пульта дистанционного управления или по Wi-Fi через смартфон (интернет).

Независимо от того какой формы и модели контроллер освещения вы приобрели, методы их сборки и подключения к электрической сети 220V одинаковы (и похожи на обычный клавишный выключатель).

Схема диммера на симисторе

Схема симисторных регуляторов яркости в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования. Также в схему вводятся детали для снижения уровня помех, выдаваемых димером в сеть.

Схема димера простейшая

Принцип действия схемы таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение (какое – смотри в даташите, можно скачать внизу статьи). Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Умными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора (см. даташит на динистор), симистор открывается. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны.

То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Вот так выглядит реальная схема регулятора освещения. Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется.

Практическая схема роторного диммера

Подробнее про работу диммера – на видео:

https://youtube.com/watch?v=he_OZN3_L80

Симисторы в этой схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение  – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В. Динистор – DB3, в крайнем случае DB4. От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы.

При максимальном сопротивлении резистора R1 будет минимальное горение лампы, поскольку симистор будет открываться в конце полуволны, или вообще не откроется.

Альтернативное использование диммера

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Кроме того, можно например регулировать температуру теплых полов. При этом отпадает необходимость в покупке температурного регулятора, который стоит в 3-5 раз дороже.

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Симисторы для диммеров. Мануалы

Подобрать симистор для ремонта или увеличения мощности диммера можно по этим даташитам:

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан: 10144 раз./• Симисторы для диммеров BT136-BT139 / Даташиты, pdf, , скачан: 13495 раз./

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

https://youtube.com/watch?v=RSDSJic2REg

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Принцип работы

Все современные регуляторы света не являются потребителями электрической энергии — в этом заключается их основное отличие от первых моделей. Более ранние аналоги работали в соответствии со схемой емкостного либо активного делителя напряжения. По сути, они представляли собой автотрансформаторы или реостаты, подключенные последовательно с основным потребителем энергии.

В каждой из рассмотренных ситуаций, производство и использование регуляторов света было весьма затратным. Например, если применялся реостат, то это увеличивало массу всего устройства, а также приводило к сильному нагреву. В результате производителям приходилось искать способы эффективного теплоотвода, а это сказывалось на стоимости диммера. Автотрансформатор, хотя и не является активным потребителем энергии, обладает большими габаритами.

https://youtube.com/watch?v=rkrm2XX1cfA

В современных регуляторах мощности светового потока используется специальная электронная схема, позволяющая подать питание на осветительное устройство, «срезая» заднюю и переднюю части полуволны напряжения. Этот принцип работы диммеров получил название «регулирование фазы с отсеканием заднего и переднего фронтов». В соответствии с режимом работы, определяемого временем срабатывания (этот показатель составляет 0−9 мс), удается добиться плавной регулировки потребляемой мощности.

Схемы подключения

Монтаж выполняется в определенной последовательности. После отключения питания необходимо убедиться, что выключатель обесточен. Затем крышку устройства снимают с корпуса, ослабляют крепления и вынимают прибор из ниши в стене. В случае повреждения изоляционного слоя проводов открытые участки необходимо закрыть несколькими слоями изоленты. Провода подсоединяют к клеммам диммера, следя, чтобы их оголенные концы имели длину до 3 мм. Диммер с подключенными проводами размещается на месте выключателя и надежно фиксируется. Остается подключить питание и проверить исправную работу устройства.

Монтаж выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если необходимо подключить одновременно выключатель и диммер, последний лучше разместить ближе к обычному месту отдыха. Если в комплекте поставляют дополнительные выносные кнопки, их можно монтировать на расстоянии до 50 м от светорегулятора. Фазный провод при этом подводится к соответствующей клемме регулятора света и первым клеммам каждой кнопки. Вторые клеммы кнопок соединяются с клеммой В на регуляторе. Нагрузку подключают на вторую клемму диммера и к нулевому проводу.

Разновидности светорегуляторов

По способу монтажа и применению бывают:

Модульного типа,

Светорегулятор модульного типа

Подобные приборы чаще всего устанавливаются в распределительных электрощитах. Управляются они кнопкой или клавишей. При обычном нажатии кнопки происходит включение или выключение света, но если кнопка удерживается более пяти секунд, пользователь получает доступ к регулированию уровня яркости света. Наиболее распространены в системах управления освещением коридорных помещений или лестничных клеток.

Светорегуляторы, устанавливаемые в монтажную коробку,

Встраиваемый светорегулятор

Применяются для управления яркостью освещения галогенных или накаливающих источников благодаря выносной кнопке.

Моноблочные диммеры.

Моноблочный диммер

Их монтируют в обычные подрозетники. Подключение таких приспособлений ничем не отличается от подключения обычных устройств для выключения. При подключении нужно соблюдать правильную полярность.

Принцип работы

Современные светорегуляторы не являются потребителями электрической мощности. В этом заключается их принципиальное отличие от более ранних аналогов, работавших по схеме активного или емкостного делителя напряжения.

Предыдущие поколения регуляторов напряжения представляли собой или реостаты, подключаемые последовательно с нагрузкой или автотрансформаторы. И в том и в другом случае изготовление и применение таких устройств оказывалось чрезвычайно затратным. Использование реостата, помимо значительных финансовых затрат, приводило к существенному увеличению массы регулятора света. Кроме того, при протекании тока через реостат он сильно нагревается, что приводит к существенным потерям мощности и вынуждает учитывать необходимость охлаждения этого устройства.

В отличие от реостата, автотрансформатор не является потребителем энергии, однако он имеет чрезвычайно большую массу и габариты.

Избежать потерь мощности в диммере удается за счет электрической схемы, которая позволяет подавать питание на потребители, «обрезая» переднюю или заднюю часть полуволны питающего напряжения. Этот принцип работы получил название регулирования фазы с отсеканием переднего или заднего фронта.

Принцип работы диммера, отсекающего передний фронт полуволны синусоиды напряжения:

На рисунке показана форма питающего напряжения в цепи, схема которой содержит управляемый тиристор, автоматически включаемый при достижении напряжением нулевого значения.

В зависимости от режима работы, который определяется временем срабатывания (от 0 до 9 мс), удается достичь плавного изменения мощности, потребляемой осветительным устройством.

Заключение

Прогресс никогда не замедляет свой ход. Это также касается, казалось бы, незаменимых включателей света. Постепенно обычные приспособления заменяются устройствами плавного регулирования светового потока.

Одной из причин этого процесса является возможность экономии потребления света. Достаточно вспомнить «умные» дома, где диммер может выключить свет, который забыл выключить хозяин, или немного осветить лестничную клетку проходящему по ней человеку.

Если говорить об энергосбережении, использование светорегулятора дает от 9% до 35% экономии, не сильно сказываясь на силе освещения. Этим регуляторы выгодно отличаются от устаревших реостатов, у которых уменьшение яркости освещения оставляет уровень потребления электроэнергии на прежнем уровне.
