Почему выбивает автомат

Типичные неисправности

Если вы поняли, что причина перебоев работы сети связана с прибором, можно провести более глубокую его диагностику и устранить неисправность. Самостоятельно это можно делать, если вы уверены в своих навыках работы с электроприборами и соблюдаете все правила безопасности.

Повреждение штепсельной вилки — шнура питания

Очень часто помогает и обыкновенная чистка штырей вилки. Поиск иной поломки стоит начать с диагностики проводов. Для этого нужен мультиметр. После обнаружения поврежденного участка, силовой шнур заменяют.

Порядок действий:

1. Отключите машинку от сети.
2. Из барабана с помощью шланга слейте остатки воды.
3. Снимите заднюю панель.
4. Открутите крепежный винт и выньте сетевой фильтр.
5. Надавливая на защелки, выньте пластиковый стопор.
6. Аккуратно отодвиньте провода, отключите фильтр сетевых помех.
7. Извлеките поврежденный сетевой шнур, на его место установите новый.

После установки нового провода, все описанные действия нужно повторить в обратном порядке, аккуратно собирая машинку в первоначальный вид.

Короткое замыкание ТЭНа

Тэн может повредиться или перегреться из-за оседающей на металле накипи, которая вызывает короткое замыкание элемента. Проверить работу этой части машинки можно мультиметром. Отсоединенный кабель электропитания должен показывать сопротивление 20–50 Ом при максимальной отметке в 200 Ом.

Проверьте замыкание на корпусе нагревателя. Для этого мультиметром проверьте показатели у всех выходов и болтов заземления. Если прибор показывает хотя бы минимальную активность это может быть замыкание.

https://youtube.com/watch?v=XRR7kJ2QK0I

Для замены ТЭНа:

1. В зависимости от расположения детали, снимите либо заднюю панель, либо блок управления и переднюю крышку.
2. Открутите гайку заземляющего болта на 5—6 оборотов.
3. Нагревательный элемент аккуратно извлеките из машинки.

Теперь нужно или починить родной ТЭН или купить новый. Действуйте аккуратно, не пережимая гайку, чтобы нагреватель не вывалился из бака. Чтоб избежать скопления накипи на деталях, проводите чистку металлических деталей машинки специальными средствами раз в месяц.

Неисправен сетевой фильтр

Сетевой фильтр в машинке призван стабилизировать напряжение при работе прибора. При резких колебаниях напряжения в сети, он может просто перегореть. При замыкании на нем можно увидеть оплавленные участки.

В этом случае замене подлежит фильтр и шнур для его подключения. Эту работу лучше доверить ремонтникам, поскольку грамотное подключение проводов обеспечит безопасную работу машинки.

https://youtube.com/watch?v=AmuTiXQzFMA

Сломался двигатель

Двигатель может «полететь» из-за долгой и частой эксплуатации стиралки либо протечек бака и сливного шланга. Чтобы выявить поломку, нужно прозванивать всю поверхность машинки и электропроводку самого двигателя.

Неисправен фильтр помех

Этот фильтр стоит в самом начале электроцепи. Для его извлечения нужно пользоваться перемычками фазы «земля». Неисправность в работе фильтра помех будет видно невооруженным глазом по оплавленным контактам.

Неисправны контакты и кнопки управления

Если при диагностике мультиметром выяснились проблемы в кнопке управления или контактов, их придется полностью заменить на новые. Для этого нужно разобрать панель управления и аккуратно установить новую кнопку. Главное – правильно подключить все проводки.

Нарушенные и перетертые электропровода

Еще одна причина, по которой может срабатывать защитный аппарат при работе машинки – повреждения на ее электропроводах. Они видны при осмотре. Если видны оплавления, порезы, потертости или разрывы, эти дефекты нужно устранить при помощи пайки или полной замены провода. При самостоятельном ремонте помните о повторной изоляции.

https://youtube.com/watch?v=5z9bWbvYGvo

Любые сбои в работе стиральных машин и других электроприборов могут свидетельствовать о серьезных проблемах с проводкой и напряжением в квартире. Чем раньше будет выявлена причина, тем меньше шанс, что они приведут к серьезным последствиям.

Почему срабатывает УЗО – ООО “Инжпроф”

Устройство защитного отключения (далее – УЗО) выполняет функцию отключения электропитания, при возникновении утечки тока в цепи фаза-ноль.Проверить исправность УЗО необходимо, не только перед его первым применением, но и также в процессе эксплуатации.Первый способ проверки УЗО – нажать на кнопку «Тест».На кнопке «Тест» обычно изображена большая буква «Т». При нажатии кнопки «Тест» эмитируется случай утечки тока.При этом величина тестового встроенного резистора задает номинал тока утечки, который должен быть не более чем дифференциальный ток, на который рассчитано само УЗО.При нажатии на кнопку «Тест», УЗО должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.Рекомендуется производить проверку УЗО примерно один раз в месяц.Если УЗО не отключается, при нажатии кнопки «Тест», оно неисправно, а именно неисправен один из его элементов.Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность (рекомендуется заменить такое УЗО).Рассмотрим наиболее частые причины срабатывания УЗО.Ток утечки внутри УЗО. Внутри корпуса УЗО может сконденсироваться влага, которая приведет к появлению токов утечки внутри схемы УЗО.Неисправна кнопка «Тест». Часто встречающейся неисправностью нормально-открытого контакта кнопки «Тест» является «залипание», что ведет к постоянному срабатыванию УЗО.Кратковременный ток утечки. При включении мощных электроприемников, имеющих индуктивный или емкостной характер, а также импульсных блоков питания (зарядка для телефона, компьютер), УЗО может сработать.Попадание человека под напряжение. При касании человеком токоведущих частей, находящихся под рабочим напряжением, через его тело начинает проходить ток утечки на землю, который отключает УЗО.Нарушение изоляции электропроводки.Неисправен спусковой механизм. При такой неисправности, УЗО будет отключаться от вибраций и колебаний, например, при сильном закрытии двери или работе перфоратором.Схема подключения. Неправильный выбор схемы его подключения.Примеры ошибок при подключении УЗО:1) Соединение нейтрали и заземления после УЗО.Наиболее частая ошибка монтажа, когда в цепи нулевой рабочий проводник (N) соединен с какой-либо открытой частью электроустановки или с нулевым защитным проводником (PE).

2) Неполнофазное подключение УЗО.При подключении нагрузки, до УЗО, к нулевому рабочему проводнику (N) — ток нагрузки станет дифференциальным для УЗО и произойдет ложное срабатывание устройства.

3) Соединение нулевого и заземляющего проводника в розетке.Монтаж розеток, а также клеммных коробок непосредственно самой электроустановки, может сопровождаться неправильным соединением проводников.При чем, даже если в розетку ничего не подключено, УЗО все равно будет срабатывать.

4) Подключение двух УЗО с объединением нулей.Такое подключение становится причиной возникновения дифференциального тока нагрузки по отношению к обоим УЗО, что приведет к срабатыванию одного из них или обоих сразу.Включение каждого УЗО осуществляется посредством рычага управления. Если одно из УЗО перевести в активный режим, то кнопка «Тест» будет функционировать. В случае же перевода в рабочее состояние обоих УЗО, такая ошибка подключения приведет к тому, что оба УЗО отключатся, если будет нажата кнопка «Тест» на одном из них.

5) Два и более УЗО — неправильное подключение нулевых проводов.Такая ошибка монтажа станет заметна на этапе подключения электроприборов, когда все УЗО будут срабатывать одновременно.

6) Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО).Эта ситуация определяет дифференциальный ток нагрузки для обоих УЗО, что и служит причиной срабатывания как одного устройства, так и двух сразу.

7) Несоблюдение полярности подключения.Такая ошибка повлечет за собой неправильную работу УЗО. В частности, кнопка «Тест» не будет функционировать, а подключение нагрузки приведет к срабатыванию устройства.

Неправильное подключение трехфазного УЗО.Такая ошибка может появиться, когда на клеммы заводятся одноименные фазы. Конечно, если предполагается работа однофазных потребителей, то такое подключение не влияет на правильное функционирование устройства.

Когда в щитке автомата постоянно выбивает рубильник, что с этим делать, как определить причину неисправности?

Отключение автоматического выключателя может вызываться множеством причин. Это могут быть как неисправности электроприбора, так и короткое замыкание в проводке. Определить причину срабатывания можно самостоятельно.

Автоматический рубильник

Автоматический выключатель – это устройство, предназначенное для защиты электросети от перегрузок и коротких замыканий.

Возникают случаи, когда приходится решать проблему срабатывания. Причины выбивания автомата могут быть разными, и их необходимо знать, чтобы не допустить поломки бытовых приборов или возгорания электропроводки.

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

• автоматические выключатели;
• контакторы;
• УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

• основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
• монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
• выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.

Почему постоянно выбивает автомат

Основные причины срабатывания:

• перегрузка сети;
• поломка включенного в цепь устройства;
• поломка осветительного прибора;
• неисправность выключателя;
• короткое замыкание.

Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую  рассчитан выключатель.

Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.

Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Срабатывает автомат на счетчике и выключается без лишней нагрузки

Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель.

Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик.

После проверки этих факторов можно включать автомат.

Когда потребуется замена

Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.

Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.

Также помочь может подтягивание контактов.

Выбило в квартире и не включается, что делать?

Если пропал свет в доме или перестали работать розетки, нужно идти к распределительному щитку и проверять автоматические выключатели. Обычно достаточно просто включить автомат, подняв ручку вверх.

https://youtube.com/watch?v=-LCQ_hrDIhc

При перегрузке электросети мощными приборами, следует правильно распределить их по другим розеточным группам. Если в доме установлено много дополнительных светильников, для них советуется поставить отдельный автомат.

Нужно проверить качество контакта на всем пути от ввода на автомат до ламп и розеток. Слабые контакты нужно подтянуть.

Советы

Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения. Выключатель нужно выбирать правильно, не превышая номиналы

Выключатель нужно выбирать правильно, не превышая номиналы

Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку

Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.

Проверка замыкания

Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.

Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.

Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.

Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.

Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?

Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).

Другие причины

Причиной выбивания дифавтомата может оказаться что угодно. Это и повышенная влажность, которая проникает в местах соединения проводов в розетках, распределительных коробках, и случайные повреждения шурупами или гвоздями изоляции проводов, скрытых под обшивкой. Может присутствовать заводской дефект, проявившийся только через несколько лет.

Поиск таких неисправностей довольно хлопотное дело и занимает много времени даже в случае с открытой проводкой. Проще всего найти обрыв в линии и ликвидировать неисправность простой заменой провода.

Если необходимо, замените розетку на влагозащищенную. Иногда попадаются некачественные провода с изоляцией не соответствующей заявленным характеристикам. Это тоже проявляется не сразу. Придется менять электропроводку. Если прокладывали ее в гофрах, то повезло. Обойдетесь без пыльных работ.

Источник

Нет звука без явных причин

Звук может пропасть неожиданно и безо всяких видимых причин. Давайте разберемся, что делать в этом случае.

Первым делом убедитесь, что колонки или наушники правильно подключены к компьютеру и включены.

Настройка звука

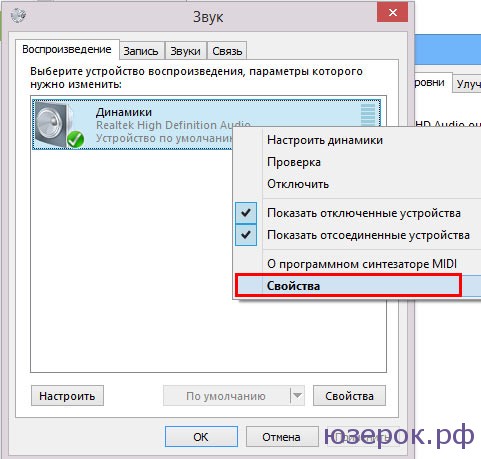

Для настройки звука вам нужно кликнуть правой кнопкой мыши по значку громкости на панели задач и выбрать «Устройства воспроизведения». Также вы можете зайти через панель управления: Панель управления — Оборудование и звук — Звук.

Посмотрите какое устройство для вывода звука является основным. Если вы, например, подключали телевизор к компьютеру , то основным окажутся не динамики компьютера. Чтобы снова сделать основным устройством колонки, щелкните по значку и выберите «Устройство по умолчанию».

Если же основное устройство — это динамики, но звука нет, то нажмите по значку правой кнопкой и выберите в меню «Свойства» и просмотрите все вкладки (Общие, Уровни и т.д.).

Если на компьютере есть специальная программа для настройки звуковой карты, то обязательно зайдите в нее и посмотрите не отключен ли звук.

Диспетчер устройств

Нажмите сочетание клавиш Win+R или нажмите правой кнопкой мыши по значку Меню и выберите «Выполнить» (для Windows 8). И введите команду devmgmt.msc .После этого в огромном списке найдите «Звуковые, игровые и видеоустройства» и щелкните правой кнопкой мыши по названию звуковой карты (у меня это Realtek High Definition Audio) и выберите «Свойства». Откроется окно в котором посмотрите на то, что написано в поле «Состояние устройства».

Диспетчер устройств

Если вместо «Устройство работает нормально» вы увидите что-то другое, то вам стоит установить драйвера.

Неисправность бытовой техники

Если же автомат выбивает часто и примерно в один и тот же период времени, с большой вероятностью можно утверждать, что неисправен один из электроприборов. К примеру, если Вы заметили, что автоматический выключатель срабатывает при включении стиральной машины, электроплиты или же водонагревателя, отключите эту технику и посмотрите, как ведет себя устройство без электроприборов. Срабатывание не происходит? Нужно искать неисправность в одном из подключенных «виновников». О том, как отремонтировать бытовую технику своими руками, мы рассказали в соответствующем разделе сайта.

Быстро найти неисправную технику можно методом исключения. Выключите все вилки из розеток и поочередно подключайте. На приборе, который коротит, произойдет срабатывание автоматического выключателя под нагрузкой.

Если же Вы отключили всю технику от сети, а автомат выключается, значит, дело может быть в проводке. Что делать в таком случае, мы расскажем далее.

Причины срабатывания

Без нагрузки

Старые жилищные фонды, в которых изоляция проводов на гране износа (а в некоторых местах и вообще отсутствует), могут вызывать спонтанные утечки тока, которые зависят от влажности воздуха в помещениях, наличия посторонних предметов и мелких животных рядом.

В домах, где была заменена проводка силами жильцов, в следствии небрежного отношения к правилам монтажа может возникать срабатывание дифавтомата в щитке. Также к основными причинам отключения относится поврежденная изоляция провода во время укладки, спрятанная скрутка в стене при наращивании провода (грубейшее нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.

Чтобы понять, почему дифавтомат срабатывает без нагрузки придется сделать ревизию электропроводки. В этом случае для начала нужно определить, какая группа проводки является проблемной: розетки или освещение, т.к. это отдельные линии. К примеру, если выбивает дифференциальная защита при включении света, значит дело в линии освещения, а если при подключении вилки в розетку, вероятно дело в розеточной группе (только сначала убедитесь, что сам подключаемый прибор исправен).

При замыкании земли и нуля

Иногда при неправильном монтаже и соединении проводов PE и N в распределительной коробке или розетке, происходит отключение диф автомата. Казалось бы ноль и заземление соединяются на одной клемме PEN в щитовой. Если обратится к принципу действия защиты, мы видим что условия равенства не выполняются поскольку уходящий ток разделяется на два проводника и только один из них проходит через дифференциальный трансформатор. По этому защита ложно срабатывает.

На этом часто ловятся начинающие домашние мастера, т.к. они не имеют должного опыта и не сильно вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN проводника читайте в нашей статье!

При включении нагрузки

Если при подключении потребителя постоянно происходит срабатывание дифавтомата в квартире, значит в нем есть проблема с изоляцией. Это сигнал того, что эксплуатацию данного прибора продолжать не безопасно. Необходимо принимать меры для самостоятельного поиска неисправности или же вызывать специалиста, для диагностики и устранения причины.

Игнорирование данного факта опасно и для жизни потребителя, и его близких, а также это частая причина возникновения пожара. Поэтому если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем незамедлительно перейти к ремонту или же отнести проблемный прибор в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат срабатывает на теплый пол в частном доме, значит дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.

При скачке напряжения

Встроенная защита электронной схемы дифференциального автомата может отключать питание на схему при превышении напряжения. Такой способностью правда обладают не все аппараты, а только с электронной схемой управления. Также защита может отключаться во время включения из-за короткого замыкания внутри самого потребителя, т.к. дифавтомат умеет выключаться при коротком замыкании.

Следует выделить еще одну причину срабатывания — плохое качество самого аппарата. Если вышибает защиту в щитке через некоторое время после включения или же например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все другие вероятные факторы, которые мы описали выше.

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

• Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
• Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
• В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности, который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

Причины отключения в работающей электросети

Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:

• какие провода использовались;
• тип изоляции;
• двухпроводная или трехпроводная проводка.

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата.

Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка.

Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.

Причины выбивания автомата

Автомат выбивает сразу после включения

При включении автомата в щитке, его сразу же выбиваетПричина скорее всего в коротком замыкании провода ведущего от щитка до кондиционера, или в неправильном подключении на самой клеммной колодке в кондиционере.

Проверить можно мультиметром в режиме измерения сопротивления или в режиме «прозвонки». Но не всегда этот способ даёт положительный результат, так как прибор измеряет сопротивление низким напряжением, а не высоким.

Наверняка можно проверить отключив старую проводку и заменив её новым куском, который можно подключить напрямую к розетке через предохранитель или на этот же автомат.

Если после замены провода, автомат всё равно выбивает, то дело в неправильном подключении или в замкнутом варисторе.

Для правильного подключения смотрим схему на защитной крышке или внутренней поверхности корпуса кондиционера (его необходимо разобрать)

Во-втором случае достаём плату и прозваниваем варистор, меняем в случае необходимости. Подробнее в этой статье http://masterxoloda.ru/1/zamena-varistora-2

Кондиционер не работает после включения автомата

Если автомат выбило, а после его включения кондиционер не включается, то причина или в срабатывании предохранителя на плате управления или в «сгорании» самой платы.

Для устранения этого, меняем плату, варистор или ремонтируем сами.

Кондиционер выбивает через некоторое время после включения

Следующий случай, когда кондиционер работает, охлаждает, но через некоторое время срабатывает автомат, после его включения, кондиционер опять может проработать несколько минут, после чего всё повторится.Превышение тока в этом случае происходит из-за повышения давления в системе, которое в свою очередь повышается из-за плохого охлаждения теплообменника, так как он забит грязью или пухом.Обычная чистка мойкой высокого давления решит эту проблему.

Отключение автомата из-за короткого замыкания

И последний вариант — автомат выключается через несколько минут после включения кондиционера с пульта в режим охлаждения или обогрева.Это значит что, короткое замыкание есть в межблочном кабеле, в самом компрессоре или неправильно соединение внутреннего и внешнего блоков.Межблочный провод проверяем так же как и питающий , а компрессор проверяем так как написано в этой статье.

Естественно, предварительно не забыв проверить правильность подключения межблочной линии.

Проверка автоматического выключателя

Убедиться в работоспособности автоматического выключателя можно самостоятельно без использования специального оборудования. Для этого придерживаются следующего алгоритма действий:

1. Полностью обесточить щиток в квартире, офисе, загородном доме и т.д.
2. Обесточить автоматический выключатель.
3. Приступить к регулированию рычажка автомата. Его включение и отключение должно сопровождаться характерным щелчком.

Если никаких звуков не исходит, прибор неисправен и требуется его замена. Если же звук слышен, требуется измерить уровень сопротивления на клеммах между выключателями. При включенном положении значение должно быть приближено к нулю, а при выключенном, напротив, к бесконечности.

https://youtube.com/watch?v=xCa7pejm8gc

Что такое УЗО?

УЗО или устройство (агрегат, прибор) защитного отключения электричества. Небольшой по размеру, он предназначен для автоматической генерации запрета на подачу тока к включённому агрегату, если определит, что где-то на линии образовалась утечка электричества.

Обеспечение работы такого устройства происходит за счёт наличия в нём:

трансформатора;

узла, выполняющего разрыв цепи;

элемента, ответственного за диагностику состояния сетевого напряжения.

Приборы, сошедшие с конвейера в недавнее время, модернизированы за счёт встроенного механизма электромагнитной отсечки.

Советы

Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения

Выключатель нужно выбирать правильно, не превышая номиналы

Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку

Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.

Как устроен аппарат защиты

Чтобы разобраться в причинах всех неисправностей, нужно рассмотреть устройство автомата. Он состоит из пары силовых контактов, теплового разъединителя и электромагнитного разъединителя.

Тепловой разъединитель срабатывает медленно, при незначительном (до 2 и более раз в зависимости от время-токовой характеристики конкретного автоматического выключателя) превышении номинального тока. Электромагнитный — при коротком замыкании или превышении тока в десятки раз, срабатывает за доли секунды. С первого взгляда может показаться, что ломаться здесь нечему, но давайте рассмотрим каждую из упомянутых неисправностей отдельно.

Монтаж автомата в щитке

Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.

Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.

Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.

Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.

В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.

При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и “недотяжка” контактов.

Каждый зажим в таких устройствах нужно “тянуть” с определенным усилием, рассчитанным производителем аппарата.

Профессионалы используют в этом деле специальные динамометрические отвертки.

Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная – это попадание под зажимной контакт провода с изоляцией.

Вторая – подключение нескольких жил разного сечения под одну клемму.

Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.

В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.

После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.

Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов.
Нагрев лучше всего проверять с помощью пирометра.

Если он у вас конечно имеется.
