Как установить светильник в подъезд с датчиком движения?

Содержание

Датчики какого типа лучше подходят для подъездов

Различные модели светильников, используемых для освещения подъездов в многоквартирных домах, могут оснащаться разными типами датчиков, работающими на разных принципах обнаружения движения:

инфракрасные – срабатывают на изменение теплового излучения;
микроволновые – вырабатывают микроволны и отслеживают характер их возвращения к прибору;
акустические – срабатывают на шум;
ультразвуковые – работают аналогично микроволновым, но в другом диапазоне рабочих частот;
комбинированные – конструкция прибора предполагает наличие нескольких способов обнаружения движения в зоне его действия.

Светильник с датчиком движения, оснащенный цоколем Е27 для ламп накаливания и лед-ламп

Инфракрасные датчики являются пассивными устройствами, т. к. при работе ничего не вырабатывают, а срабатывают на излучение (тепловое, шум), появляющееся в зоне их действия.

Микроволновые, ультразвуковые и комбинированные модели относятся к активным устройствам, т. к. в процессе работы они излучают волны определенной частоты и после их обработки подают команды на контакты датчика, обеспечивающие замыкание-размыкание цепи питания подключенного к ним устройства (светильник, световое табло и т. д.).

Для различных условий эксплуатации и режимов использования применяются светильники, оснащенные разными датчиками движения:

для улицы – с инфракрасными моделями;
в светильниках для подъезда – ультразвуковые и микроволновые приборы;
в системах охраны – микроволновые изделия.

Антивандальные конструкции

При выборе осветительного оборудования нужно, прежде всего, учесть место, где будет работать светильник. Подъезд – помещение, через которое проходят самые разнообразные люди. Намерения людей, к сожалению, не всегда благородны, поэтому многие производители выпускают антивандальные светильники. Они имеют уникальный ударопрочный корпус, а при установке используются особые крепления и инструменты. В качестве рассеивателя используется прочный поликарбонат, а металлический корпус надежно защитит светильник от несанкционированного доступа. Тот, кто устал бесконечно менять лампочки в подъезде, установив один раз антивандальный светильник, несомненно, оценит его надежность и удобство. Уверенность в безотказной работе окупит вложения в качественное осветительное оборудование.

Люминесцентные лампы

Одним из ярких примеров таких светильников является модель ЛПБ 31 11 006. Его прочный пластиковый рассеиватель установлен в крепкий металлический корпус, покрашенный в белый цвет. Светильники с люминесцентными лампами подарят мягкий рассеянный свет при том, что срок службы в 5 раз дольше по сравнению с привычными лампами накаливания.

Какой выбрать

Когда нужно выбрать светильник ЖКХ с датчиком движения, необходимо учитывать следующие критерии, определяющие тот или иной выбор:

электрическая мощность – зависит от типа используемых источников света, определяет создаваемый уровень освещенности в заданной точке пространства и величину потребления электрической энергии во время работы;
функциональность – зависит от типа датчиков, используемых в конкретной модели;
наличие антивандальных показателей;
способ закрепления на рабочей поверхности (накладной, встраиваемый и т. д.), а также место размещения (потолок, стена);
удобство эксплуатации и обслуживания;
надежность – обеспечивается наличием гарантийного срока использования;
стоимость – зависит от материалов, используемых при изготовлении, а также всех выше рассмотренных показателей.

Место размещения осветительного прибора зависит от конфигурации лестничной площадки и лестничного марша, а также их размеров

Модели светотехнических приборов, оснащаемые лампами накаливания, в настоящее время как подъездные светильники используются крайне редко. Обладая значительной электрической мощностью, они не отличаются длительными сроками эксплуатации.

При проектировании новых многоквартирных домов еще на стадии разработки проектной документации закладываются светодиодные антивандальные светильники. Это позволяет изначально предусмотреть экономию расхода электроэнергии на общедомовые нужды, а также обеспечить безопасную эксплуатацию светильников в подъезде.

В реконструируемых домах выбор модели лампы с датчиком движения осуществляет управляющая компания или иная организация, отвечающая за эксплуатацию многоквартирного дома в соответствии с пожеланиями пользователей и своими финансовыми возможностями.

При наличии требуемой степени защиты светильники с датчиком движения могут быть размещены не только внутри помещений, но и на улице, при входе в подъезд

Правила установки

Сразу же стоит отметить, что все модели имеют свои рекомендации по установке. Здесь мы рассмотрим основной принцип монтажа, который подойдет для всех видов светильников, но с определенными оговорками.

Общая инструкция по подключению и установке выглядит так:

выбираем место размещения датчика;
параллельно к сенсорному выключателю следует подключить клавишный стандартный датчик. Это убережет прибор от сгорания;
соединяем проводами светильник с датчиком;
подключаем к линии электропередач. При этом кабель фазы должен идти к выключателю. Его нельзя подключать напрямую к фазе сети;
далее ноль вводим в сеть и монтируем заземление (при необходимости);
изолируем все контакты и настраиваем сенсор.

Схема подключения (примерная)

Настройки следует проводить согласно требованиям производителя.
Описанный выше способ применяется для моделей проводного подключения к источнику питания (электросети). С беспроводными и автономными моделями дела обстоят намного проще.
Процедура подключения автономного или беспроводного светильника с датчиком, реагирующим на движения, выглядит следующим образом:

выбираем место размещения датчика. Основные показатели подскажет инструкция производителя. Неукоснительно следуйте ей, если хотите, чтобы устройство работало как надо;
в качестве крепежных элементов здесь можно использовать шурупы или двухсторонний скотч. Для подъездов лучше всего выбирать шурупы;
сверлим отверстия и закрепляем на стене или потолке сенсор со светильником.

Автономный светильник

Из проводов здесь потребуется соединить только сенсор с прибором.Использование светильников со встроенными сенсорами движения в подъездах позволяет добиться значительной экономии электроэнергии без ущерба уровню освещенности. А правильная установка прибора позволит вам получить желаемый результат.

https://youtube.com/watch?v=g9vo1hqiDos

Особенности антивандальных светильников для ЖКХ

По причине того, что в местах общего доступа, к которым относятся подъезды многоквартирного дома, не исключены случаи преднамеренного разрушения светотехнических приборов, для искусственного освещения в таких местах используются антивандальные светильники.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

К сведению! Антивандальный светильник – это светотехнический прибор, изготавливаемый из специальных материалов, обеспечивающих стойкость к внешним механическим воздействиям, а также позволяющих легко удалять различные виды загрязнений с его поверхности.

Особенностями антивандальных светильников, используемых в ЖКХ, являются такие показатели, как:

Ударопрочный корпус, выполненный с минимальным количеством выступающих элементов из металла или прочного пластика.
Наличие скрытых элементов крепления.
Герметичность – способность корпуса противостоять проникновению в него пыли и воды.

В данной категории изделий представлен довольно широкий выбор моделей, вот некоторые из них:

«Эконом-ЖКХ».

Светильник оснащен акустическими датчиками и функцией дежурного освещения. Антивандальные свойства обеспечиваются путем использования специального рассеивателя и декоративной рамки. При включении в работу светильник проверяет уровень освещенности и наличие звуков в зоне действия датчика и в случае, если темно и отсутствуют звуки, работает в дежурном режиме. Если темно и появляются звуки — мгновенно включается. При наличии естественного освещения светильник не включается.

Его технические характеристики:

Мощность,

Вт

Тип источника света

Материал корпуса

Степень защиты

Габариты,

мм

(В×Ш×Г)

Вес,

грамм

6,0

LED

пластик

IP20

173×173×47

270

Средняя стоимость «Эконом-ЖКХ» по состоянию на I квартал 2019 года составляет 600 рублей.

«Интеллект-ЖКХ».

Модель оснащена комбинированными (оптико-акустическими) датчиками движения и имеет функцию дежурного освещения.

Его технические характеристики:

Мощность,

Вт

Тип источника света

Материал корпуса

Степень защиты

Габариты,

мм

(В×Ш×Г)

Вес,

грамм

12,0

LED

пластик

IP54

200×200×60

600

Средняя стоимость «Интеллект-ЖКХ» по состоянию на I квартал 2019 года составляет 1300 рублей.

«ССПН-54-1-10».

Модель потолочно-настенного способа размещения, ее технические характеристики:

Мощность,

Вт

Тип источника света

Материал корпуса

Степень защиты

Габариты,

мм

(В×Ш×Г)

Вес,

грамм

10,0

LED

алюминий + пластик

IP54

160×160×70

500

Средняя стоимость светильника по состоянию на I квартал 2019 года составляет 500 рублей.

Схемы и нормы освещения подъездов

Но преимущества, преимуществами, а нам интересен данный тип освещения чисто с практической точки зрения. И здесь на первый план выходят схемы и нормы освещенности.

Нормы освещения подъездов

Начинать разбираться в данной теме следует именно с норм, ведь именно опираясь на них, мы в дальнейшем будем разрабатывать схему, идеально подходящую конкретно для нашего подъезда.

Нормы освещения

Одним из основных документов, нормирующих освещение, является СНиП 23-05-95. В нем отдельно прописаны и подъезды.
Подъезд состоит из разных типов помещений, для которых нормы так же существенно отличаются.
Давайте разберем все важные нюансы. Прежде всего, речь идет о лестничных клетках. Они делятся на основные и вспомогательные. Освещенность основных лестниц согласно СНиП должна быть 100лк, а освещенность вспомогательных может быть всего 50лк.

Российские и международные нормы освещения для:

Кроме лестниц практически в любом подъезде есть коридоры и проходы. Они должны иметь освещенность не ниже 75 лк. Но это касательно основных коридоров — для вспомогательных помещений этот норматив может быть уменьшен до 50лк. А для лифтовых холлов нормой является освещенность в 75 лк.
вестибюлей, колясочных, велосипедных, холлов, помещения консьержа введена норма в 150лк.
подсобных помещений эта норма составляет 75 лк.

СНиП нормирует даже, какие светодиоды лучше для освещения подъезда

Рекомендуется применять изделия, которые дают температуру света от 4000 до 7000К.
Тут важно отметить, что нормируемой поверхностью является пол или ступени. Это важно в контексте того, что, например, для жилых помещений, нормируемой поверхность считается условная плоскость на высоте 0,7 метра от пола

И если для невысоких комнат это уточнение не имеет существенного значения, то для помещений с высотой потолков в 3 метра и выше это очень важно.

На фото нормы эвакуационного освещения

Помимо основного освещения, для всех жилых домов выше 6 этажей, инструкция предусматривает эвакуационное освещение. Данный вид подсветки должен обеспечивать минимальную освещенность для эвакуации людей в случае исчезновения основного электропитания.
Норма составляет всего 0,5лк на всем пути эвакуации людей. Это и ступени, и коридоры, и холлы. Для этих целей может использоваться как часть рабочего освещения, так и специальные светильники.

Схемы освещения подъездов

Схемы освещения подъездов обычно разрабатывают специализированные организации. Но тут возможны и варианты. Самодельное светодиодное освещение вполне может быть применено практически в любых домах. Ведь здесь главное выдержать нормы, а их мы уже знаем.

В нашей статье мы не будем разбирать подробно все возможные варианты схем освещения подъездов, так как их достаточно много, и во многом они зависят от плана подъезда. Мы бегло остановимся лишь на наиболее распространенных вариантах.
Начнем с того, что любой подъезд согласно нормам СНиП 23-05-95, должен иметь естественное освещение — уровень естественного освещения – КЕО для подъездов должен составлять 0,2. Это не очень много, но достаточно, чтобы осветить подъезд в дневное время.

Преимущества и недостатки светильников с датчиком движения

Светильники с ДД экономят электроэнергию, так как работают только в присутствии людей

Приспособления имеют такие плюсы:

Экономичность. Современные осветительные приборы потребляют намного меньше электроэнергии, чем стандартные лампы накаливания. Если такие изделия устанавливают коммунальные предприятия, есть вероятность снижения цен на свет.
Простота эксплуатации и обслуживания. Приспособление нуждается в периодической очистке от пыли. При необходимости меняются комплектующие устройства. Время от времени нужно обследовать светильник на предмет механических повреждений, исправности датчика движения, целостности плафона.
Легкость настройки. При соблюдении инструкции можно выставить нужный режим работы прибора. Например, его можно отключать на день и выставить работу только в ночное время. Также настраивается длительность свечения ламп.
Простота монтажа.
Автономность. Существуют варианты, работающие на батарейках или аккумуляторах. Их не нужно подсоединять к централизованной электросети. Изделия требуют периодической замены питающих элементов.
Высокая яркость светильника.

Изделия обладают некоторыми недостатками.

Стоят недешево.
Если на прибор будет воздействовать влага, он быстро выйдет из строя, поэтому не стоит устанавливать его на улице.
Разгерметизация плафона негативно сказывается на работе приспособления.

https://youtube.com/watch?v=s6_mpAxJGDM

Преимущества датчиков в подъездах жилых домов

В состав датчиков входят сенсорные светочувствительные элементы. Они реагируют на изменение интенсивности освещения, недостаток света или другие внешние факторы. В приборы для освещения подъезда можно установит датчик:

пассивной работы — инфракрасный; он реагирует на появление звукового или теплового излучения в рабочей зоне;
активного действия — ультразвуковой, микроволновой, комбинированный; они вырабатывают волны определенной частоты, способные обнаружить и идентифицировать объект, препятствие.
Преимущественный режим работы осветительного прибора и условия его эксплуатации определят тип датчика, которым он оснащен.

Какие бывают датчики движения для подъездов

Датчики движения контролируют перемещения и активные движения в зоне своего действия (обычно – до 15 метров). Они обрабатывают получаемую информацию и посылают сигналы для отключения или включения осветительных приборов.

В зависимости от комплектации и особенностей работы различают:

датчик движения в подъезд;
установленный в осветительных приборах, освещающих придомовую территорию;
датчики в составе охранных систем.

Принцип работы датчиков освещенности

Датчики освещенности (фотореле, фотодатчики) еще называют сумеречными. Они реагируют на изменение яркости естественного светового потока. Датчики такого типа очень востребованы в осенне-зимний период, в межсезонье.

Комбинированные

Этот тип датчиков сочетает несколько технологий слежения, например, СВЧ и ИК. Их параллельная работа позволяет с большой точностью обнаружить и распознать перемещение в рабочей зоне. В отличие от датчиков освещенности они осуществляют круглосуточный контроль над перемещениями. Кроме этого, комбинированные датчики способны следить за электрическим оборудованием, размещенным в подъезде.

Некоторые правила организации освещением подъезда

Все чаще жителями отдельного подъезда принимаются решение о модернизации освещения. Однако, автоматические системы постоянно совершенствуются, то есть появляются новые, более энергосберегающие схемы. Разработчики нормативных документов не всегда успевают фиксировать их появление или изменения в уже существующих системах.

Поэтому нормативы чаще всего носят рекомендательный характер, а ответственность за их воплощение в жизнь возлагается на разработчиков и исполнителей определенного проекта. Но в нормативных документах присутствуют пункты, обязательные для исполнения, то есть включения в любую выбранную для установки систему.

При использовании любой системы освещения должен быть предусмотрен вариант ее ручного включения и отключения в любое время суток. Эта функция необходима для проведения ремонтных и профилактических работ, а также при возникновении аварийных ситуаций.
Если устанавливается система автоматизации, реагирующая на освещенность помещений подъезда, то должна быть предусмотрена функция ее включения и отключения при любом естественном освещении.
При использовании комплекса датчиков, необходимо предусмотреть аварийное или эвакуационное освещение. Оно должно включаться от обычного выключателя отдельно от автоматики.
Приборы для включения освещения на чердаке должны находиться вне помещения, на входе. Если входов на чердак несколько, то выключатели устанавливаются около каждого из них.
Все выключатели должны быть исправны и обязательно установлены не разрыв фазы.

Оплата за освещение в подъезде

Электричество, затрачиваемое на освещение всех общих помещений дома, в том числе и подъездов, относится к общедомовым нуждам. Поэтому оплата за него распределяется между жильцами. При этом учитываются или нормативы, или показания отдельного счетчика. Распределение затрат обычно производится по «квадратуре» жилых помещений. Поэтому чем больше площадь квартиры, тем больше собственник платит за общедомовые нужды.

Если общий счетчик отсутствует, то оплата начисляется согласно нормативам, которые устанавливаются региональной исполнительной властью. Этот тип оплаты, кстати, бывает довольно невыгодным, так как нормативы зачастую значительно превосходят реальное потребление.

По общему счетчику платится только за затраченную энергию. Кстати, общедомовые приборы учета должны устанавливаться не за счет жильцов – это обязанность энергоснабжающей или управляющей компании. Нюансы должны быть прописаны в региональных законодательных актах.

Установка такого счетчика, кстати, реально заставляет жильцов бережно и очень разумно относиться к освещению подъезда. Никому не захочется платить за бесполезно горящие в любое время суток лампы. Так что это обстоятельство часто подвигает жильцов подъезда добиваться установки автоматизированной системы управления освещением.

Технические характеристики

Перечень основных технических характеристик:

Температура цвета (К). Определяет цветовое восприятие свечения.
Мощность (Вт). Она влияет на уровень освещения.
Рабочая температура составляет от -40 до +50 градусов.
Количество сверхъярких диодов в корпусе (для LED-ламп).
Световой поток (Лм).
Угол рассеивания потока света.
Степень защиты IP.
Перечень основных характеристик инфракрасного датчика:
Максимальный угол обзора.
Чувствительность (отвечает за радиус действия).
Диапазон рабочей температуры.

По типу света LED-лам и датчики движения разделяются на четыре типа:

Холодный белый. В основном применяются в уличных фонарях.
Белый нейтральный. Больше всего применяется в промышленности и офисных помещениях.
Тёплый жёлтый. Этот тип применяется в квартирах, жилых помещениях и подъездах.
Разноцветный. В основном востребован в сфере дизайна и декорации.

Светодиодные светильники могут применяться в разных сферах, и устройства с датчиком движения для включения света в подъезде не являются исключением.

Стационарные устройства используют городскую сеть. Для ЖКХ используются устройства с мощностью 6 Вт с антивандальным типом защиты. Освещаются придомовые территории, фасады зданий. Для это также рекомендуется применение прожекторов на основе сверхъярких диодов 30 Вт с датчиком движения.

Часто такие прожекторы обладают встроенным датчиком, который включается при определённой команде в тёмное время суток. Например прибор Horoz Electric обладает мощностью 30 Вт, а показатель светового потока составляет 1500 Лм в секторе 150 градусов. Угол обзора датчика составляет 180 градусов с учётом дальности действия 10-15 метров. Такой прожектор может прекрасно освещать как двор и территорию около подъезда, так и памятник на городской площади.

Подъездные светодиодные светильники с датчиком движения, который использует в качестве источника питания батарейки или аккумуляторы, также могут использоваться работниками технических служб организаций ЖКХ.

Установка, подключение и настройка

Как правило, всякий светильник для подъезда оснащен понятными инструкциями, следуя которым можно быстро разобраться в особенностях монтажа

Изучать документацию производителя крайне важно, иначе прибор может работать с перебоями. Стоит отметить, что автономные устройства монтировать гораздо проще

Общая схема монтажа лампочек с датчиком движения состоит из следующих шагов:

Определитесь с местом установки устройства.
Подсоедините классический сенсорный датчик к клавишному выключателю, чтобы защитить устройство от перегорания.
Подведите провода светильника к датчику.
Подключите светильник, не забывая о фазе и ноле, чтобы избежать поражения электрическим током. Кабель фазы всегда надо направлять к выключателю и никогда – к фазе сети. Затем ноль вводится в сеть и устанавливается заземление.
Изолируйте контакты и произведите настройку сенсора.
Наладьте выключатель.
Отрегулируйте и настройте модель по её конкретным показателям в соответствии с вашими желаниями.

Возможен вариант монтажа и без выключателя. Схемы подключения для обоих вариантов приведены на рисунке.

Разобранная методика подходит для проводных светильников с датчиками движения, работающими от электросети. Беспроводные модели запускают в работу следующим образом:

Точно установите будущее местоположение датчика.
Определитесь с крепежными элементами, приобретя шурупы или двусторонний скотч.
При необходимости просверлите в стене отверстие или сразу закрепите сенсорную панель со светильником.
Соедините провода сенсора с основными проводами прибора.

Также, если вы планируете приобрести галогеновую лампочку, может возникнуть необходимость установить магнитный пускатель.

Светильник в подъезд с датчиком движения – это отличное решение для людей, которые не хотят переплачивать за холостую работу лампочки. Если грамотно подойти к выбору подобного устройства и соблюдать условия его эксплуатации, оно прослужит несколько лет подряд, не требуя каких-либо дополнительных финансовых вливаний.

https://youtube.com/watch?v=eJLvi4oBGGw

Виды устройств

Сегодня светильники, содержащие в своей конструкции датчик, включающий свет только при активном движении в контролируемой области, бывают нескольких типов. Классификация базируется на устройстве светильника. Такие осветительные приборы бывают следующих типов:

инфракрасные. Данная модель самая популярная. Принцип действия основан на распознавании изменения температурного показателя окружающей среды. Только в этом случае свет будет включаться. Так как любой человек излучает инфракрасный свет, то можно эффективно избежать ложного срабатывания на бездомных или домашних животных;

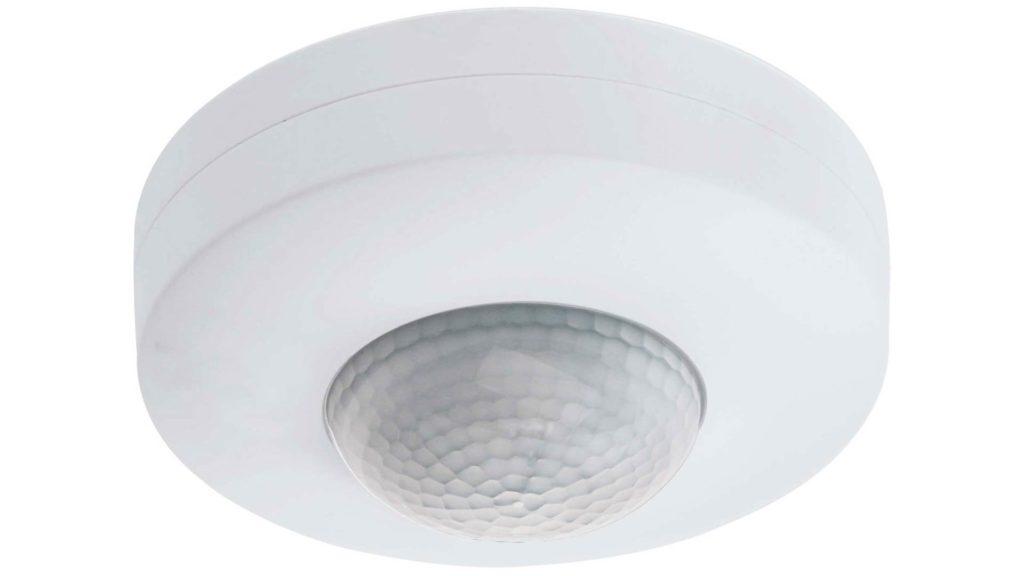

Инфракрасный датчик

Ультразвуковой датчик

ультразвуковые. Такие модели в большинстве своем чаще применяются для освещения улицы. Но для подъезда они также являются достаточно хорошим выбором. Освещение таким прибором будет включаться при регистрации датчиком звука;
микроволновые. Принцип действия этой модели схож с ультразвуковым светильником, но вместо звука датчик здесь воспринимает радиоволны. При прерывании волны происходит замыкание контакта и свет зажигается. Может применяться с одинаковой эффективностью как на улице, так и в подъездах или жилых помещениях;

Микроволновой датчик

комбинированные. Данный тип светильника содержит в себе сразу несколько сенсоров. Это позволяет во много раз улучшить технические характеристики прибора и сделать его более эффективным в эксплуатации. Здесь, для того чтобы зажегся свет, датчик должен считать два показателя. По популярности стоят несколько выше, чем инфракрасные модели.

Комбинированный датчик

По типу установки, светильники могут быть таких видов:

встраиваемые;
накладные;
потолочные;
консольные и т.д.

В данном случае выбор стоит основывать на месте будущей эксплуатации в плане наиболее быстрого и легкого способа установки. Помимо этого осветительные приборы с датчиком обнаружения движения могут быть:

автономными или беспроводными. Здесь в качестве источника питания используются батареи или аккумуляторы;
проводными. При их установке обязательным условием работы прибора является подключение к линии электросети.

Как видно, выбор достаточно широк. Поэтому при покупке подобного рода светильника необходимо учитывать не только его технические характеристики, но и место службы. Для подъездов лучше всего использовать модели, выполненные из прочных материалов, с увеличенным сроком службы, а также способных выдерживать низкие температуры и влажность, так как в подъездах не всегда бывает теплее, чем на улице. Лучше использовать приборы, предназначенные для работы на улице.

https://youtube.com/watch?v=tTih7_Yumls

https://youtube.com/watch?v=bXr_-YmwRoM

https://youtube.com/watch?v=2PaMLyMSCfY

Светильники с датчиком движения для подъездов: передаем все нюансы
