Устройство светильников

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Схемы светодиодных ламп

Существует два основных варианта схем для светодиодных ламп, которые можно изготовить своими руками:

1. На диодном мосте.
2. С резисторным сопротивлением.

Рассмотрим их подробно, а также как изготовить светодиодный элемент на их основе.

Вариант с диодным мостом

Данная схема включает четыре разнонаправленно подключаемых диодных элемента. Подобный мост преобразует обычный ток сети на 220 В синусоидального характера в необходимый для самодельной лэд-лампочки – пульсирующий. Принцип его работы достаточно прост: каждая полуволна пропускается через два диода-модуля, и потому они переменяются, теряя свою полярность. Подключение выглядит следующим образом:

1. Перед самим мостом (со стороны подсоединения бытовой сети) на «+» подводится конденсатор, например, С10,47х250 В.
2. Перед контактом «-» устанавливается блок сопротивления на 100 Ом.
3. С тыла моста параллельно монтируется еще один с аналогичными параметрами конденсатор. Его назначение — сглаживание перепада напряжения сети.

Изготовление светодиодного элемента

Проще всего сделать самому лэд-светильник, взяв за основу плату от уже отработанного аналогичного прибора. Однако прежде чем начать сборку, нужно удостовериться в том, что все компоненты сохраняют работоспособность. Для этой цели можно применить блок питания от компьютера, телефонной подзарядки или любой АКБ. Главное, чтобы их выходное напряжение не превышало значения в 12 вольт.

Как вариант, цепочка на светодиодах может собираться полностью с нуля. В этом случае алгоритм действий своими руками выглядит следующим образом:

1. Десять светодиодных элементов последовательно спаиваются по принципу – анод одного к катоду соседнего.
2. В итоге девять соединений и пара свободных проводников по краям цепочки.
3. Далее концы припаиваются к проводникам.

Приборы с резисторным сопротивлением

Собрать своими руками схему также можно на двух резисторах 12 k. Для этого потребуется спаять последовательно состоящие из одинакового количества светодиодных кристаллов две цепочки. При этом если одна из них присоединяется к первому модулю катодом, то другая ко второму – анодом.

Ввиду того, что инициация лэд-элементов происходит в схеме последовательно, эффект пульсации сглаживает и свет от нее идет мягкий, полезный и не раздражающий зрение. Поэтому ее можно рекомендовать для замены стандартной настольной лампы.

Чтобы получить светильник большой яркости можно подобным образом своими руками соединить до 40 led-кристаллов. Большее количество светодиодных элементов требует особых навыков и опыта в сборке электросхем.

Элементы светодиодной лампы

В состав стандартной светодиодной лампы входят следующие элементы:

• Основные внешние детали – рассеиватель и цоколь.
• Светодиоды, установленные на плате. Вся конструкция называется. кластером.
• Радиатор.
• Светодиодный источник питания – драйвер.

В большинстве ламп используются стандартные цоколи типа Е27. Его крепление к корпусу происходит точечными углублениями, наносимыми по окружности. Для снятия цоколя места углублений высверливаются или пропиливаются ножовкой.

К центральному контакту цоколя подключается провод красного цвета. Черный провод припаивается к резьбе. Оба проводника имеют очень короткую длину и в случае возможного ремонта лампы нужно иметь запас для наращивания. После снятия цоколя, в рассеивателе открывается отверстие, через которое хорошо заметно драйвер. Его крепление к корпусу выполняется силиконом, а его извлечение возможно только через рассеиватель.

Питание кластера, представляющего собой светодиодную плату, осуществляется с помощью драйвера. Под его действием происходит преобразование переменного напряжения 220 вольт в постоянный ток. У драйверов существуют такие параметры, как выходной ток и мощность.

Таким образом, взаимодействие всех элементов обеспечивает устойчивую и бесперебойную работу всей лампы. Выход из строя хотя бы одного из них вызовет отказ в работе всей системы.

Общая информация об лампах накаливания и энергосберегающих лампах

Современный человек уже не может жить без наличия в его жилище искусственного освещения. Интерьер жилых помещений, офисов и других построек изначально проектируются под дальнейшую установку искусственного света.

Человеку в повседневной жизни требуется искусственный свет, которые дают ему различные лампы освещения. Обычные лампы накаливания применяются в квартирах уже очень давно. Исходя из требуемого качества освещения, подбираются лампочки с различными мощностями – 40 Вт, 60 Вт и 95 Вт. Лампочки в 100 Вт и выше несколько лет назад были запрещены к выпуску т.к. были отнесены к энергоемким осветительным приборам. Обычно лампы накаливания имеют желтый (теплый) цвет при свечении, равный 2200К-3000К. Тест ламп накаливания дает не очень хорошие результаты. Характеристики КПД в них составляет меньше 30%. Отсюда напрашивается вывод, что большая половина электроэнергии просто расходуется в пустую, в тепловую энергию. Срок работы таких ламп составляет около 1000 часов. Галогенные лампы имеют КПД меньше 20%. Цветовые характеристики колеблются в пределах 3000К-4500К. Срок службы галогенок несколько больше ламп накаливания. К недостаткам можно отнести высокую температуру разогрева галогенных ламп, чувствительность к скачкам напряжения и непримеримость к загрязнениям. Даже касание стеклянной колбы лампы руками приведет к выходу ее из строя. По этому при монтаже лампы необходимо работать в чистых перчатках или брать лампу в руки, используя чистую тряпочку или другой материал. Чаще всего этот тип ламп используется в быту в точечных светильниках, настольных лампах и в автомобильных осветительных приборах. Наибольшее распространение на сегодняшний день имеют лампы дневного света. Неоднократный обзор и тест ламп дневного света позволил ученым извлечь максимальную пользу и создать более современные хорошие комплексные люминесцентные лампы (КХЛ), также называемые энергосберегающими. КПД ламп дневного света больше 60%, что является хорошим показателем. Энергопотребление таких ламп в 5 раз меньше, чем ламп накаливания. По цветовой гамме трубочные лампы дневного света делились на ЛБ (лампы белые) и ЛД (лампы дневного) цвета. Долговечность таких ламп составляет около 10000 часов. На сегодняшний день в нашу жизнь прочно входят светодиодные лампы. КПД таких ламп составляет больше 90%. Потери происходят из за защитной колбы, которая поглащает часть световой энергии. Энергопотребление таких ламп в 7 раз ниже ламп накаливания. Срок службы светодиодных ламп составляет 30000-50000 часов. Такие характеристики позволяют занять светодиодным лампам лидирующее положение. К недостаткам можно отнести их цену. Большую нишу в линейке осветительных приборов занимают лампы ДРЛ и натриевые лампы. В основном эти лампы применяются в мощных осветительных системах, как прожектора, фонари уличного освещения, освещение промышленных объектов. Много на этих лампах мы останавливаться не будем. По этим лампам можно почитать в статьях «Принцип действия и использование ламп ДРЛ» и «Натриевые лампы«.

Замена GX53 на лед панели

Небольшие по размерам экземпляры таких панелей круглой формы, будут отличной заменой популярным светильникам GX53.

Дело в том, что у 53-х слишком большое количество брака попадается в самих лампах. Несмотря на заявленные параметры, они горят как ”свечки”.

Подобрав круглую панель соответствующего размера под диаметр GX53, можно легко произвести их замену на потолке без всяких переделок. Средняя мощность лампочек у GX53 – 8-10Вт. Именно на них реализуют основное освещение без всяких люстр.

Такой же мощности, а порою и больше, можно подобрать панель. Чем больше мощность, тем больше будет ее диаметр. Здесь прямая зависимость.

Нагреваются они минимально, так что безопасны для монтажа в натяжные потолки.

Монтируются аналогично моделям GX53.

Вырезается в потолке отверстие по внутреннему диаметру панели + пружинка.

За потолком монтируется и крепится драйвер. Отжимаются лапки и светильник вставляется в свое посадочное место.

Благодаря тому, что они очень тонкие, расстояние до основного потолка может быть самым минимальным. Фактически на ширину профиля для крепежа.

Квадратные световые панели больших размеров можно установить и подключить несколькими способами. Вот 4 наиболее распространенных.

Как устроена светодиодная лампа?

Близкое знакомство с конструкцией LED-светильника может потребоваться только в одном случае – если необходимо отремонтировать или усовершенствовать источник света.

Домашние умельцы, имея на руках комплект элементов, могут самостоятельно собрать лампу на светодиодах, но новичку это не по силам.

Учитывая, что приборы со светодиодами стали основой систем освещения современных квартир, умение разбираться в устройстве ламп и ремонтировать их может сохранить весомую часть семейного бюджета

Зато, изучив схему и имея элементарные навыки работы с электроникой, даже новичок сможет разобрать лампу, заменить сломанные детали, восстановив функциональность прибора. Чтобы ознакомиться с подробными инструкциями по выявлению поломки и самостоятельному ремонту светодиодной лампы, переходите, пожалуйста, по этой ссылке.

Имеет ли смысл ремонт LED-лампы? Безусловно. В отличие от аналогов с нитью накаливания по 10 рублей за штуку, светодиодные устройства стоят дорого.

Предположим, «груша» GAUSS – около 80 рублей, а более качественная альтернатива OSRAM – 120 рублей. Замена конденсатора, резистора или диода обойдется дешевле, да и срок службы лампы своевременной заменой можно продлить.

Существует множество модификаций LED-ламп: свечи, груши, шары, софиты, капсулы, ленты и др. Они отличаются формой, размером и конструкцией. Чтобы наглядно увидеть отличие от лампы накаливания, рассмотрим распространенную модель в форме груши.

Вместо стеклянной колбы – матовый рассеиватель, нить накала заменили «долгоиграющие» диоды на плате, лишнее тепло отводит радиатор, а стабильность напряжения обеспечивает драйвер

Если отвлечься от привычной формы, можно заметить только один знакомый элемент – цоколь. Размерный ряд цоколей остался прежним, поэтому они подходят к традиционным патронам и не требуют смены электросистемы. Но на этом сходство заканчивается: внутреннее устройство светодиодных приборов намного сложнее, чем у ламп накаливания.

LED-лампы не предназначены для работы напрямую от сети 220 В, поэтому внутри устройства заключен драйвер, являющийся одновременно блоком питания и управления. Он состоит из множества мелких элементов, основная задача которых – выпрямить ток и снизить напряжение.

Светодиод: что это?

Если в обычной лампе накаливания свечение обеспечивается путем разогрева вольфрамовой нити, то для того, чтобы «засветилась» Led-ка совсем необязательно разогревать ее до высоких температур.

По своей конструкции светодиодный источник света содержит несколько элементов:

• основа для крепления рабочего кристалла;
• корпус, упрощающий монтажные работы и эксплуатацию прибора;
• токопроводящая группа из катода и анода;
• линза для направленности светового излучения;
• люминофор, выполняющий защитную функцию и отвечающий за цвет и яркость излучения.

Все Лед лампы имеют одинаковую структуру, отличаясь мощностью, световым потоком, углом рассеивания и температурой света, типом цоколя, размерами, силой тока, коэффициентом светопередачи и продолжительностью службы

Какая схема подключения точечных светильников лучше – виды и способы монтажа

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно.

Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения.

Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

https://youtube.com/watch?v=gXz9GVGzL3M

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Схемы светодиодных ламп

Прежде всего, следует выработать вариант сборки. Существует два основных способа, каждый из которых имеет собственные плюсы и минусы. Ниже мы рассмотрим их подробнее.

Вариант с диодным мостом

Схема включает четыре диода, которые подключаются разнонаправленно. Благодаря этому мост приобретает возможность трансформировать сетевой ток в 220 V в пульсирующий.

Схема светодиодного моста отличается простотой и логичностью. Выполнить ее может даже начинающий мастер, осваивающий азы самостоятельной работы

Происходит это следующим образом: при проходе по двум диодам синусоидальных полуволн, они изменяются, что вызывает потерю полярности.

При сборке к плюсовому выходу перед мостом подключается конденсатор; перед минусовой клеммой – сопротивление на 100 Ом. Еще один конденсатор устанавливается позади моста: он понадобится для сглаживания перепадов напряжения.

Изготовление светодиодного элемента

Наиболее простым способом создания LED светильника является выполнение источника света на основе сломанного светильника. Необходимо проверить работоспособность обнаруженных деталей, что можно сделать с помощью аккумулятора на 12 V.

Неисправные элементы нужно заменить. Для этого следует распаять контакты, убрав перегоревшие элементы, поставить на их место новые

При этом важно соблюдать чередование анодов и катодов, которые крепятся последовательно

Если требуется поменять лишь 2-3 штуки чипа, достаточно просто припаять их на участки, где ранее находились вышедшие из строя компоненты.

При полной самостоятельной сборке нужно соединять в ряд по 10 диодов, соблюдая правила полярности. Несколько выполненных цепей припаиваются к проводам.

При изготовлении лампы можно воспользоваться платами со светодиодами, которые можно найти в перегоревших устройствах

Важно лишь проверить их работоспособность. При сборке схем важно следить, чтобы спаянные концы не касались друг друга, поскольку это может привести к замыканию прибора и выхода системы из строя

При сборке схем важно следить, чтобы спаянные концы не касались друг друга, поскольку это может привести к замыканию прибора и выхода системы из строя

Приспособления для более мягкого света

Чтобы избежать мерцания, свойственного LED-светильникам, описанную выше схему можно дополнить несколькими деталями. Таким образом, она должна состоять из диодного моста, резисторов на 100 и 230 Ом, конденсаторов на 400 нФ и 10 мкФ.

Чтобы защитить устройство от перепадов напряжения в начале схемы помещается резистор в 100 Ом, за которым впаивается конденсатор 400 нФ, после него устанавливается диодный мост и еще один резистор на 230 Ом, за которым идет собранная цепочка светодиодов.

Приборы с резисторным сопротивлением

Подобная схема также вполне доступна начинающему мастеру. Для ее выполнения требуются два резистора 12k и две цепочки из одинакового числа светодиодов, которые припаиваются последовательно с учетом полярности. При этом одна полоса со стороны R1 подсоединяется катодом, а другая – с R2 – анодом.

Выполненные по этой схеме светильники имеют более мягкий свет, поскольку действующие элементы зажигаются по очереди, благодаря чему пульсация вспышек почти незаметна невооруженному глазу.

Для расчета мощности лампы необходимо знать величину тока, который проходит через светодиоды. Эту величину можно рассчитать по приведенной формуле. При этом нужно учесть, что на показатель падения напряжения в последовательно соединенных 12 светодиодах составляет примерно 36В

Устройства успешно применяются в качестве настольной лампы и в других целях. Для создания оптимального освещения специалисты рекомендуют применять ленты из 20-40 диодов. Меньшее количество дает небольшой световой поток, соединение большего числа элементов технически довольно сложно выполнить.

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки

Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока

Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Драйвер для питания

В домашних условиях чаще всего применяются небольшие экземпляры встраиваемые в потолок. Они могут быть прямоугольной, квадратной или круглой формы.

В комплекте с ними всегда должен идти драйвер. Причем он может быть как внешний, в виде отдельной коробочки.

Так и внутренний, изначально встроенный в корпус.

Старайтесь выбирать импульсные драйверы, которые идут с расчетом на довольно широкий диапазон входных напряжений – от 85 до 265В.

Это означает, что во всех этих значениях, светильник будет справляться со своей задачей на отлично. А еще импульсный драйвер должен избавить вас от пульсаций.

По правилам, разрешенный коэффициент пульсаций может достигать 10-20%. А в световых панелях он не будет превышать 1-2%.

Главные враги светодиодов любого типа – перегрев и деградация

Светодиоды имеют весомый недостаток – они очень маленькие. И даже при колоссальном соотношении потребляемого тока и светоотдачи их придется использовать как минимум в количестве нескольких штук рядом, для того чтобы добиться необходимой яркости. Близкое расположение кристаллов друг к другу сильно влияет на их теплоотвод, они перегреваются и выгорают один за другим. LCD-диоды лишены такой проблемы.

Деградация светодиодов может быть вызвана как перегревом, так и длительным сроком эксплуатации даже с отличным теплоотводом. Со временем они начинают тускнеть при потреблении все того же электричества (при воздействии высоких температур это происходит быстрее). Качественные лампочки спустя несколько лет регулярного использования теряют до 30% яркости, у безымянных «китайцев» этот параметр может доходить до 60%.

Примерный график деградации

Советы перед приобретением

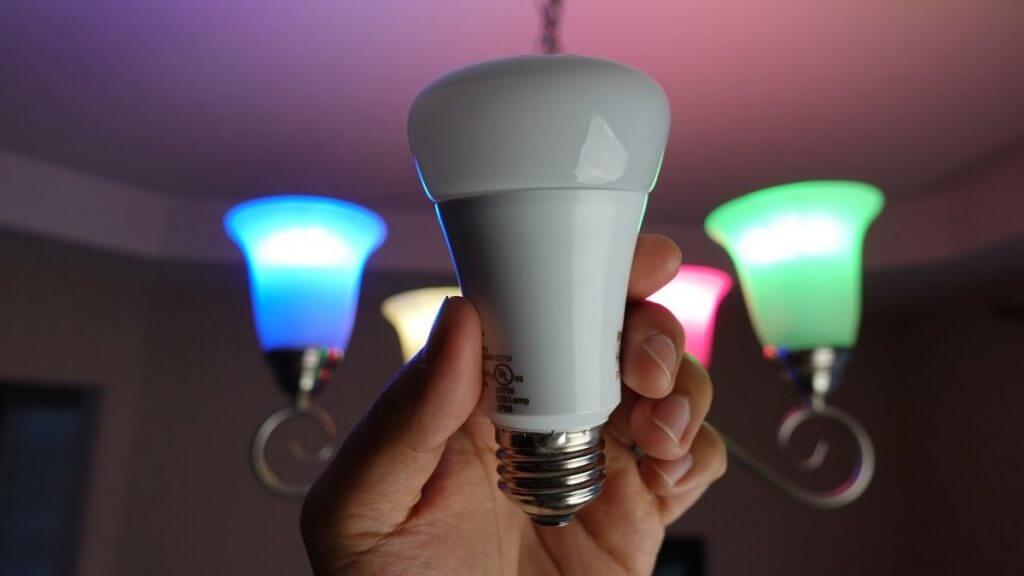

Люстра светит разными цветами

Перед покупкой обратите внимание на:

• Способ управления.
• Срок службы.
• Функции лампочки.
• Простоту, удобство приложения.
• Мощность.
• Угол рассеивания.
• Габаритные размеры: как правило, умные источники света больше, чем их «неумные» собратья.
• Встроенное охлаждение: оно увеличивает срок службы.

Достоинства

• Возможность охранных функций.
• Индивидуальные пользовательские настройки.
• Экономичность.
• Возможность удаленного управления через интернет.
• Дополнительные опции: будильник, транслирование музыки, другие.

Недостатки

• Высокие цены.
• Сложное устройство, невозможность починки.
• Возможность взлома через Интернет.
• Необходимость дополнительных приложений, электронных устройств.
• Зависание приложений и их несовершенство.

Выбор по ценам и производителям

Дорогие или дешевые

Лучшее сочетание цены и качества можно найти у представителей средней ценовой категории. Есть российские производители, китайские производители, также представлены некоторые другие азиатские страны. Продукция этих компаний имеет преимущественно хороший рейтинг.

Самые дешевые лампочки от надежных производителей несут только осветительную функцию и в большинстве своем они матовые. Прозрачные светодиодные лампы, кроме эстетики, ничем не отличаются от матовых.  Лампы с радужным светом, с диммерами и с аккумуляторами стоят уже дороже. Поэтому делая выбор, необходимо учитывать свои потребности

Если нет необходимости регулировать яркость или нет потребности в световых эффектах, то можно обратить внимание на лампы российских производителей

Надежные производители

Безусловно, такие производители Philips и Osram в представлении не нуждаются. Жесткий контроль качества и всех этапов производства, собственные наработки и длительная гарантия делают их ЛЕД-лампы привлекательными, несмотря на достаточно высокую цену

Если вы предпочитаете изделия исключительно импортного и не китайского производства, то стоит обратить внимание на продукцию следующих фирм: немецкую Bioledex и японские Nichia и FKK

Российский сегмент тоже уже вышел на достойный качественный уровень и такие производители как недорогие Экола (Ecola), Gauss и другие, имеют высокий рейтинг и спрос.

https://youtube.com/watch?v=FIi9sK510dc

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

1. При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
2. На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

• От одного светильника к другому обходит фаза.
• У последней лампочки в цепи ноль подают ко второму контакту.
• Фаза проходит к выключателю, от распределительной коробки.
• Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

1. Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
2. Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент – исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

1. Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
2. Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Таблица: коэффициент потребляемой мощности светодиодных светильников

Это самая экономичная лампочка. Диоды имеют очень низкие требования к источнику энергии. Так как сухие цифры ничего не дадут, то следует представить в сравнении с двумя наиболее покупаемыми изделиями:

В статье мы рассказали о том, какие бывают светодиодные светильники и как разобрать электросхему, чтобы самому заняться подключением.

Ведущие производители LED-ламп

Производители LED-продукции с мировым именем ценят свой имидж, потому стремятся выпускать светильники с параметрами, которые полностью соответствуют заявленным.

Лучшими изготовителями премиальных светодиодных ламп являются:

• Philips;
• Osram;
• Eurolamp;
• Gauss.

Цены на продукцию перечисленных компаний самые высокие, но и качество светильников великолепное.

Разница в стоимости одинаковых по мощности ламп лучших брендов и дешевых производителей составляет всего 30-70%, поэтому покупать рекомендуется более надежные модели

Средний ценовой сегмент в производстве LED-ламп занимают следующие фирмы:

• Feron;
• Camelion;
• Jazzway;
• Estares;
• Эра;
• Navigator;
• Ecola;
• Оптоган.

Эти компании стремятся использовать в производстве недорогие компоненты без сильного ущерба качеству. Часто их лампы ломаются в первые дни эксплуатации, но без проблем заменяются по гарантии.

Покупать LED-продукцию малоизвестных китайских и отечественных брендов не рекомендуется, потому что их гарантийный срок редко превышает 4-6 месяцев. Кроме того, им не важен имидж бренда, а значит, есть возможность беспрепятственно использовать при производстве второсортные комплектующие.

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

https://youtube.com/watch?v=Kxo89RRMgzI

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

https://youtube.com/watch?v=77w_5NG5XQg

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

https://youtube.com/watch?v=2tmOvDpDI6s

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок. А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.

Похожие записи:

Обзор зарядок для телефона без розетки Транзистор bc337 Что делать, если включенный светодиодный светильник мигает? Технические характеристики и световой поток ламп днат на 250 вт Магнитное поле тока. магнитные силовые линии Описание файла hex
