Как подключить твс 110пц15

Содержание

Основной элемент конструкции

Электроэрозионный станок имеет искровой генератор, который выступает в качестве конденсатора. Для обработки следует использовать накопительный элемент большой емкости. Принцип обработки заключается в накоплении энергии в течение длительного времени, а затем ее выброс в течение короткого промежутка времени. По этому принципу работает также устройство лазерной установки: уменьшение промежутка времени выброса энергии приводит к увеличению плотности тока, а значит существенно повышается температура.

Электрическая схема электроискровой установки

Принцип работы генератора, который установлен на электроэрозионный станок, заключается в следующем:

  1. диодный мост проводит выпрямление промышленного тока напряжением 220 или 380 Вольт;
  2. установленная лампа ограничивает тока короткого замыкания и защиты диодного моста;
  3. чем выше показатель нагрузки, тем быстрее проходит зарядка электроискрового станка;
  4. после того как зарядка закончится, лампа погаснет;
  5. зарядив установленный накопитель можно поднести электрод к обрабатываемой заготовке;
  6. после того как проводится размыкание цепи, конденсатор снова начинает заряжаться;
  7. время зарядки установленного накопительного элемента зависит от его емкости. Как правило, временной промежуток от 0,5 до 1 секунды;
  8. на момент разряда сила тока достигает несколько тысяч ампер;
  9. провод от конденсатора к электроду должен иметь большое поперечное сечение, около 10 квадратных миллиметров. При этом провод должен быть изготовлен исключительно из меди.

Частота генерации при подводе электрода электроискрового станка составляет 1 Гц.

Список компонентов:

  1. U1 – «IR2153»;
  2. C1 – электролит 470-1000uf 16v, желательно Low Esr;
  3. C2 – керамика 1n;
  4. C3, C4 – керамика 100n;
  5. C5, C6 – полипропилен 470nf 630v;
  6. R1 – многооборотный подстроечный резистор;

Остальные компоненты вопросов думаю не вызывают.

Файл печатной платы: ir2153.lay6

В качестве генератора используется распространённая микросхема IR2153, для работы которой требуются всего несколько деталей в обвязке: времязадающая RC цепочка и конденсатор с диодом для верхнего ключа.

Транзисторы при сборке необходимо установить на небольшие радиаторы, я этого делать не стал т.к. плата нужна лишь для демонстрации. Так же не рекомендую включать устройство без запаянного электролитического конденсатора, может получится ситуация когда через ключи потечет сквозной ток.

Номиналы времязадающей цепи с помощью подстроечного резистора позволяют микросхеме работать в диапазоне частот примерно от 7 до 146kHz. В процессе настройки включать высоковольтный генератор желательно через амперметр для контроля тока, при этом желательно что бы блок питания выдавал не менее 3-х ампер при 12 вольт.

Подстроечным резистором можно пройтись по всему диапазону частот для нахождения резонансных участков, при этом для получения 20 киловольт искровой разряд не должен превышать буквально 1.5 см, а ток потребления при этом должен быть около 0.6-0.8А.

Если добиться таких результатов не удается то есть два варианта. Первый из них «поиграть витками», увеличивая или уменьшая их количество, второй – заменить резонансный конденсатор с 470 на 330 или 220 нанофарад. У меня все заработало сразу после сборки, но как говориться – если вдруг.

Перед намоткой первичной обмотки на ТДКС феррит следует изолировать изолентой или скотчем, мотать следует эмальпроводом 0.6-0.8мм, или (что лучше) сразу двумя-тремя проводами 0.6 параллельно. Провода от трансформатора до платы желательно не более 10 сантиметров.

Не следует забывать что во вторичной обмотке ТДКС как правило находится диод, поэтому умножитель напряжения к нему не подключишь.

Для использования в электростатической коптильне параллельно выходам необходимо поставить конденсатор

30kV 470pf – 2.2n и выходной токоограничительный резистор.

Основные элементы схемы электроискрового оборудования

Схема представлена нижеприведенными элементами:

  1. электрод;
  2. винт зажима, используемый для фиксации плюсового провода и электрода;
  3. втулка для направления;
  4. корпус, изготавливаемый из фторопласта;
  5. отверстие, используемое для подачи масла;
  6. штатив.

Корпус, который используется для соединения всех элементов, вытачивается их фторопласта. В качестве втулки используется заземляющий штырь, в котором вдоль оси вытачивается отверстие с резьбой для крепления электрода. Все элементы конструкции крепятся на штатив, который изготавливается с возможностью изменения высоты. Также создается отверстие, через которое подается масло.

Схема электроискрового станка

Зачастую резка проводится при использовании устройства, которое питается от пускателя с катушкой, подключаемой к напряжению 220В. Шток пускателя может иметь ход 10 миллиметров. Обмотку пускателя подключают параллельно лампе. Именно поэтому на момент зарядки конденсаторов лампа горит, а после завершения этого процесса – она гаснет. После того, как шток был опущен, происходит искровой заряд.

Классификация осцилляторов

Все подобные устройства подразделяются по техническим характеристикам и виду используемого питания.

К основным техническим характеристикам, по которым различаю осцилляторы, относятся:

  • используемое первичное, то есть входное напряжение;
  • величина вторичного напряжения (измеряется без нагрузки);
  • потребляемая мощность;
  • массогабаритные характеристики.

По типу используемого питания делятся на две категории:

  • непрерывного действия (в них используется постоянный ток);
  • с импульсным питанием (применяется переменный ток).

Первый тип устройств включается в цепь последовательно. Созданный им ток имеет частоту, в зависимости от конструкции, 250 кГц. Напряжение достигает 6000 вольт.

Прочая справочная информация

Малогабаритные низкочастотные дроссели серии Д /pdf/

Трансформаторы силовые и звуковые. Расчет и изготовление. /pdf/

Методика расчета импульсного трансформатора двухтактного преобразователя /pdf/

Метод измерения добротности, индуктивности и активного сопротивления /pdf/

Изготовление выходного трансформатора для лампового УМЗЧ /pdf/

Накальные трансформаторы серии ТН

Трансформаторы накальные малогабаритные типа ТН применяются для питания устройств на полупроводниковых приборах от сети переменного тока напряжением 220 В и частотой 50 Гц. Трансформаторы изготавливаются на броневых и стержневых магнитопроводах унифицированной конструкции, мощностью от 8,7 до 190 В*А. Трансформаторы имеют несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.

Справочные данные трансформаторов ТН (pdf)Скачать

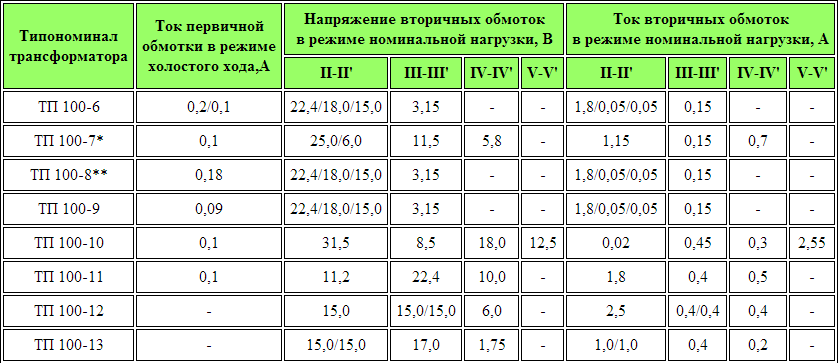

ТП-100-хх

Трансформатор выполнен на витых либо пластинчатых магнитопроводах.

Технические характеристики:

  • Напряжение питания, В: 220 +/-10%
  • Частота тока, Гц: 50
  • Напряжение пробоя (между первичной и вторичными обмотками, а также магнитопроводом), В: 4000
  • Класс нагревостойкости изоляции: 120 град
  • Предназначен для эксплуатации при температуре окружающего воздуха от +1 до +50 град.С и относительной влажности до 80% (при 25 град.С)

ТВС-110ПЦ15

  • Номинальное напряжение на выходе высоковольтной обмотки — 8,5 кВ
  • Напряжение питания — 135 В
  • Ток нагрузки — 1,1 мА (на выходе выпрямителя)
  • Рабочая частота — 15,6 кГц
Обмотка Кол-во витков Провод Сопротивление, Ом
11-12 100 ПЭВ-2 0,4 1,2
9-11 45 ПЭВ-2 0,4 0,4
9-10 16 ПЭВ-2 0,31 0,2
4-3 4 ПЭВ-2 0,31 0,05
4-5 8 ПЭВ-2 0,31 0,1
14-15 1080 ПЭВ-2 0,14 112

Габаритные размеры и схема включения обмоток ТВС-110ПЦ15 и ТВС-110ПЦ16

ТВС-90ЛЦ

Принципиальная электрическая схема трансформаторов типа ТВС-90ЛЦ

Параметры обмоток ТВС-90ЛЦ5 приведены в таблице ниже:

Обмотка Кол-во витков Провод Сопротивление, Ом
5-2 285 ПЭВ-2 0,29 0,6
3-2 285 ПЭВ-2 0,29 0,6
4-2 10,5 ПЭВ-2 0,29 0,2
2-6 77 ПЭВ-2 0,29 0,8
8-7 77 ПЭВ-2 0,29 0,8
11-12 170 ПЭВ-2 0,35 2,6
12-13 230 ПЭВ-2 0,35 11

Габаритные размеры ТВС-90ЛЦ5

ТВ-2В

Применяется для согласования цепей в УНЧ.

Обозначение обмоток Марка провода Количество витков Сопротивление, Ом
1-2-3 (первичная) ПЭЛ-0,09 450х2 70
4-5 (вторичная) ПЭЛ-0,23 100 2,5

СТ-1А

Согласующий трансформатор, предназначен для согласования цепей в радиоприемниках, УНЧ.

Обозначение обмоток Марка провода Количество витков Сопротивление, Ом
1-2 ПЭВ-2 0,11 1500 100
4-3-5 ПЭВ-2 0,11 1000 с отводом от середины 82

СТ-1А

ТПП-319-127/220-50 (ТПП319)

Трансформаторы ТПП319 на 220 В выпускаются начиная с 1979г.(обозначаются как ТПП319-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

При подключении трансформатора к сети 220В необходимо соединить выводы 3-9 или 4-8 и подать напряжение на выводы 2 и 7. Если в Ваше сети более 220В и трансформатор греется на холостом ходу, то можно соединить выводы 4-9 (240В), напряжение также подаётся на 2 и 7.

Выводы обмоток Напряжение, В Допустимый ток, А
II (вторичная)
11-12 2,5 8
17-18 2,5 8
13-14 10 8
19-20 10 8
15-16 0,63 8
21-22 0,63 8
I (первичная)
1-2, 6-7 7 2,03 (127В)/1,15 (220В)
2-3, 7-8 100 2,03 (127В)/1,15 (220В)
3-4, 8-9 20 2,03 (127В)/1,15 (220В)
4-5, 9-10 11 2,03 (127В)/1,15 (220В)

Электрическая принципиальная схема трансформатора питания ТПП319 127/220В 50Гц
Электрическая принципиальная схема трансформатора питания ТПП319 220В 50Гц
Конструкция трансформатора питания ТПП319 на 50 Гц, 127/220 В

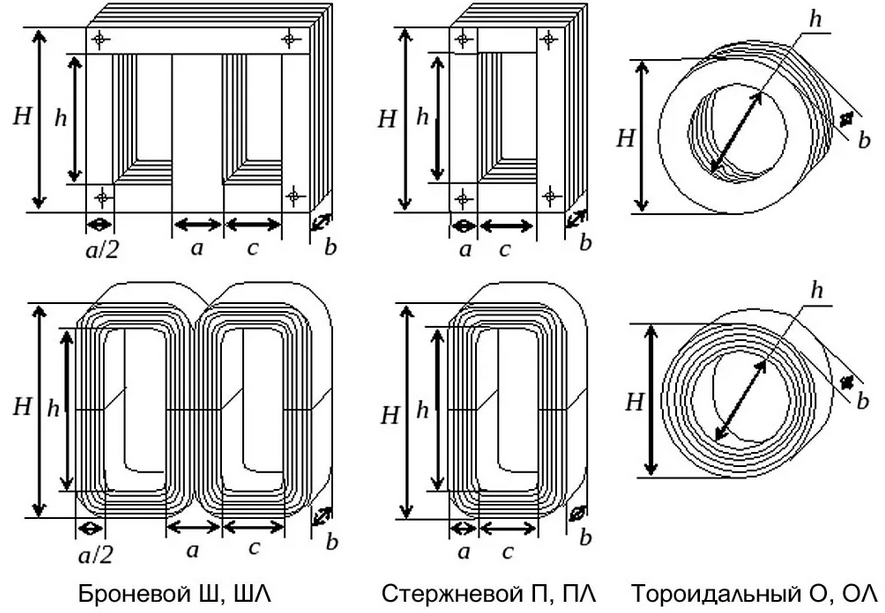

Верхний ряд: стержневые (из наборных пластин)Нижний ряд: ленточные
Внешний вид трансформаторов

Конструкция электроискрового станка

Есть схемы, реализовать которые достаточно сложно. Рассматриваемая схема может быть реализована своими руками. Детали для устанавливаемого генератора не в дефиците, их можно приобрести в специализированном магазине. Конденсаторы также имеют большое распространение, как и диодный мост. При этом, создавая самодельный электроискровой станок, следует учесть нижеприведенные моменты:

  1. на конденсаторе указываемое напряжение не должно быть менее 320 Вольт;
  2. количество накопителей энергии и их емкость выбираются с учетом того, что общая емкость должна составлять 1000 мкФ. Соединение всех конденсаторов должно проводится параллельно. Стоит учитывать, что мощность самодельного варианта исполнения увеличивается в случае необходимости получения более сильного искрового удара;
  3. лампу устанавливают в фарфоровый патрон. Следует защитить лампу от падения, устанавливается автомат защиты с силой токи от 2 до 6 Ампер;
  4. автомат используется для включения цепи;
  5. электроды должны иметь прочные зажимы;
  6. для минусового провода используется винтовой зажим;
  7. Плюсовой провод имеет зажим с медного электрода и штатив для направления.

Самодельный проволочный вариант исполнения имеет относительно небольшие габаритные размеры.

Самодельный электроискровой станок

Разработка горизонтального электроэрозионного станка

Схема установки включает основные узлы и детали:

  • 1 – электрод;
  • 2 – винт фиксации электрода в направляющей втулке;
  • 3 – клемма для фиксации положительного провода от преобразователя напряжения;
  • 4 – направляющая втулка;
  • 5 – корпус из фторопласта;
  • 6 – отверстие для подачи смазки;
  • 7 – станина.

Установка небольшого размера, которую можно установить на столе. В корпусе 5 направляющая втулка 4 может перемещаться в обе стороны. Для ее привода нужен специальный механизм или приспособление.

К втулке 4 крепится электрод 1, плюсовой провод также присоединен с помощью клеммы 3. Остается только собрать предложенную схему в реальную установку в домашних условиях. В ней использована самая простейшая оснастка.

Основные особенности электроэрозии

Принцип работы эрозионной установки для металлических деталей основан на удалении мельчайших частиц обрабатываемого материала искровым разрядом. В результате однократного воздействия в точке контакта остается небольшая лунка. Чем мощнее искра, тем шире и глубже образуется углубление.

Схема искрового генератора:

Электросхема устройства предусматривает использование:

  • диодного моста, он выпрямляет подаваемое переменное напряжение из сети 220 В;
  • лампа накаливания Н₁ на 100 Вт представляет активную нагрузку;
  • конденсаторы С₁, С₂, С₃ накапливают энергию для получения разового искрового разряда.

При включении схема в сеть загорается лампа Н₁, на конденсаторах С₁,…, С₃ накапливается электрический заряд. В момент полной зарядки конденсаторов прекращается течение электрического тока по цепи. Лампа Н₁ гаснет, что служит сигналом для возможности получения искры.

Электрод подводится к детали. Остается зазор, через который происходит пробой. На металле выжигается небольшая лунка.

Подобные действия происходят многократно. При каждом последующем действии электрод сильнее внедряется в металл, вырывая частицы на большей глубине.

Приведенная схема для полного заряда конденсаторов требует около 0,5…0,7 с времени. Величина тока в цепи заряда составляет примерно 0,42…0,47 А. При осуществлении контакта в зоне разряда ток возрастает до 7000…9000 А. При столь высоком значении происходит испарение 0,010…0,012 г металла (сталь).

Для высокого значения тока необходимо использовать медные провода сечением 8…10 мм². Чтобы прожечь отверстие, электрод изготавливают из толстой латунной проволоки. Чтобы запустить непрерывный процесс работы, нужно с частотой около 1 Гц подводить электрод к обрабатываемой детали.

Популярные схемы осцилляторов

Их довольно много, от самых простых до достаточно сложных. Рекомендовать что-то одно автор не вправе, так как выбор схемы зависит главным образом от базовых знаний читателя в области радио- и электротехники, а также его возможностей по самостоятельному конструированию различных электронных устройств.

Привлекательность схемы в том, что не понадобятся какие-либо дефицитные или дорогостоящие детали (материалы).

Особенности

  • Подключение выхода – в параллель сварочной цепи (точки присоединения – «масса» и держак), так как данный осциллятор – непрерывного действия. Устройство запитывается только через Тр. Его подсоединение к сети напрямую не рекомендуется по причине, что даже при отключении трансформатора схема генератора останется под напряжением. Замена электрода производиться при переводе переключателя S1 в положение «выкл». Тиристоры подбираются опытным путем. Ориентироваться следует на устойчивость дуги.

Еще одна схема, также довольно простая в исполнении.

Вариант 4

Успехов в сборке осциллятора своими руками!

Представляет собой обычный блокинг-генератор – генератор с глубокой трансформаторной обратной связью, формирующий кратковременные электрические импульсы. Обычно содержит один транзистор, работающий в ключевом режиме, и трансформатор, осуществляющий положительную обратную связь.

Достоинствами блокинг-генераторов являются сравнительная простота, способность формировать мощные импульсы, близкие по форме к прямоугольным.

Строчный трансформатор – ТВС 110-ПЦ15

Резисторы – МЛТ-2, 510 Ом, 220 Ом.

L2, силовая – 4,5 витка медной проволоки, толщиной около 2 мм.

L1, обратная связь – 4 витка проволоки, толщина – 0,75 мм.

Достоинства схемы:

– Высокая мощность устройства. Дуга, образующаяся между электродами, имеет высокую температуру, может плавить металлы.

Недостатки:

– Повышенная опасность схемы: ожог от электрической дуги, удар током. Практическая часть

Обе схемы были собраны в виде макетных конструкций, для них был сделан блок питания на напряжение 15 вольт.

– Катушка Тесла: общий вид; исполнение схемы.

Блокинг-генератор. (Сверху прикреплён умножитель УН 9/27)

Блок питания:

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Только сон приблежает студента к концу лекции. А чужой храп его отдаляет. 8660 – | 7435 – или читать все.

91.146.8.87 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)очень нужно

Принцип работы

Общая идея улучшения стабильности работы сварочного аппарата заключается в том, что на электрод кроме основного выходного напряжения подаётся высокое напряжение от сварочного осциллятора. Оно подаётся периодически. Это напоминает импульсы с внутренней амплитудной модуляцией. Величина этих импульсов достигает 6 киловольт. Частота внутренней модуляции колеблется в интервале от 150 кГц до 500 кГц.

Сформированные импульсы имеют небольшую длительность, следовательно, маленькую скважность. Это позволяет получить достаточную мощность

В среднем она может достигать 300 Ватт. Их задача обеспечить надёжный кратковременный электрический пробой между электродом и поверхностью детали.

В момент приближения электрода к поверхности свариваемой детали на расстояние приблизительно в 5мм происходит запуск осциллятора. Электрические импульсы производят ионизацию окружающего воздушного промежутка между электродом и деталью. Это приводит к мгновенному разряду.

Подключение осциллятора для инвертора

Процесс управления этим эффектом осуществляется с помощью специальной кнопки. Для удобства её располагают на держателе. Если сварочный осциллятор подключён к аппарату аргонодуговой сварки. Кнопку располагают на корпусе горелки.

Высокая ионизация повышает электропроводность воздуха. Через него мгновенно протекает основной ток формирования дуги от сварочного аппарата. Это приводит к поджигу и горению сварочной дуги. Созданные осциллятором импульсы непрерывно поддерживают горение электрической дуги. Даже если неожиданно возникают условия, которые могут привести к прекращению процесса сварки. Например, рука сварщика во время движения отклонилась от свариваемой детали. Это приведёт к увеличению расстояния воздушного промежутка между электродом и деталью. Дуга может потухнуть. Осциллятор своим вырабатываемым напряжением будет препятствовать этому негативному эффекту. Сформированный ток от осциллятора накладывается на ток сварочного аппарата и поддерживает процесс горения.

Соединение строчных трансформаторов

В данной статье я постараюсь описать способ создания устройства для получения сверхвысокого напряжения за счет практически одних только отечественных комплектующих, которые можно приобрести на любом рынке за гроши

Выходное напряжение выходит около сотни киловольт, которое является однозначно смертельным, но думаю мне не стоит рассказывать штатные меры предосторожности

Много раз видел в интернете статьи о двух вторичных обмотках на одном сердечнике и двух подсоединенных к ним умножителях. Захотелось чего то большего, и я решил соединить четыре вторичные обмотки. Были взяты четыре строчника от малогабаритных телевизоров и залиты эпоксидной смолой в месте, где соприкасаются их свободные стороны сердечников, можно и не совсем прикладывать друг к другу. На это место намотана вторичка пятью витками с отводом от середины, мотается проводом любой толщины, зависимо от поступающего тока и на сколько удобно будит мотать.

Для запитки этого агрегата взят однотактный блокинг генератор на транзисторе КТ839А, так как он пропускает ток до 1500 вольт и можно получить просто дьявольский разряд от соответствующего питания. Естественно для безопасности надо поместить его хотя бы на небольшой радиатор, как на фото. Мной же был взят обычный аккумулятор от телефона на 800 мА для тестирования установки. Резистор взят на 100 Ом, 25 Вт цементный.

Далее самое интересное, приступаем к высоковольтной части. Я использовал четыре умножителя УН 9-27. Для большего умножения, они немного переделаны. На вход для переменного питания ставится высоковольтный конденсатор, желательно керамический с емкостью от 500 до 2200 пФ, по крайней мере эти емкости мной проверенны, лучше брать на 12 кВ, как на фото ниже. Этот вход у нас становиться землей. Землю же и вход под буквой «V» соединяем и это становиться входом для переменки.

Далее идет последовательное соединение умножителей с развязкой для питания каждого как на фото.

Вот наш агрегат целиком.

Естественно при многократном повышении напряжения следует учитывать повышение уровни изоляции во всех местах возможного пробоя. И не привышать ток на входе, так как может не выдержать либо транзистор, либо диодные мосты в умножителях, которые терпят лишь около 40-50 мА. С данной установки можно получить максимум без ущерба компонентам 108 кВ, как суммарное число штатных выходных напряжений умножителей.

Источник

Источник высокого напряжения

Для самостоятельного изготовления флокатора, пистолета порошковой покраски или электростатической коптильни требуется источник высокого напряжения. И если первые два устройства требуют 75-100 киловольт, то высоковольтный генератор для коптильни работает при 15-20.

В сети есть множество схем высоковольтных генераторов сделанных с использованием строчных трансформаторов от мониторов, телевизоров или автомобильных катушек зажигания. В большинстве своём их схемотехника удручает – как правило это простейшие обратноходовые преобразователи, а значит транзистор в них будет работать в роли кипятильника т.к. для новичка наверняка не имеющего осциллографа рассчитать снаббер практически не реально.

Схемы из прошлого века на тиристорах с питанием от сети 220 вольт опасны и в случае неосторожности могут привести к печальным последствиям. Мы же сделаем резонансный полумост на ТДКС

Давайте посмотрим схему:

Электроискровой станок своими руками

Для изменения формы размеров заготовки из металла можно использовать электроэрозионный метод обработки. Он используется на протяжении многих лет в различных отраслях промышленности, характеризуется высокой точностью, но малой производительностью. Для применения данного метода обработки следует использовать специальный электроискровой станок, который можно приобрести или сделать своими руками. Самодельный вариант исполнения можно использовать в быту при мелкосерийном производстве. Его стоимость изготовления своими руками будет ниже, чем покупка промышленного варианта исполнения. Поэтому рассмотрим подробнее то, как можно сделать рассматриваемый электроискровой станок своими руками, что для этого понадобиться и в каких случаях он сможет использоваться.

49 комментариев “ Получаем 10 000 Вольт из строчника) Или самодельный плазменный шарик из обычной лампочки на 220В! ”

Спасибо за то что интересно пишите! Прочитал с удовольствием! Буду теперь посещать ваш сайт чаше, так как закинул его в закладки.

Спасибо за схемку! Для новичков самое то ))

А что если к выходу вот этой вот схемки подключить УН-9/27? Не сгорит?

возможно мало первички или намотана неправильно. генерация есть на входе?

Витков может быть и больше, до 12-15, от этого зависти длина дуги. У меня при 5 – генерация срывается. При 6 самая длинная дуга + стабильная генерация. А проверить можно по звуку.

можно ли просто подключить питание к строчнику без всякой схемы будет ити духа,и вопрос что ето за схема к строчнику и что она ему дает

без генератора не будет работать. вообще!

а если конденсатор на 15 нф 50в пойдёт?

как подключит. питание от компьютерного блока питания? какие провода надо брать? (21pin 300w)

желтый – +12 черный – GND

для запуска БП нужно закоротить зеленый на черный.

можно ли просто подключть умножитель к петанию бес схемы? будет ли он работать?

умножитель работать просто так не будет, на входе то 12 вольт.

и нужно ли замыкать зелёный и чёрный провода на вилке материнки?

а как подключать питание к строчнику он у меня из новых

c импортными может не выйти, у них умножитель встроенный.)

но попробовать стоит) ищи распиновку конкретного строчника, по наклейке, которая на нем.

ты когда нибуть пробивал потключать к строчнику гинератор маркса

нет, но должно работать!

а если сторочник твс-110 то как его подключть и конденсаторы 10нф сколько вольт?

конденсаторы на 15+ вольт, т.е. любая керамика.

а если строчник твс-90пц11 то как его подключить и конденсаторы 10нф сколько вольт?

перемотать первичку как у меня на фото. (5-12 витков медного провода 1 мм., подбирается экспериментально по длине искры, лучше начать с 10)

можно ли подключить питание к строчнику без схемы будет ли он работать и вопрос что ето за схема которую ты подключал к строчнику и что она дает

работать не будет, строчнику нужен генератор (схема), на постоянке ни один трансформатор не будет работать.

народ если можете скинте схему простого но убойного електрошока

народ у меня твс-110 он тоже будет работать если ево подключить.

трансформатор тот что стоит в телеку первый он большой у него первая обмотка толстая медная проволка она подойдет

к тебе хочет добавится тип Виктор Станиславчук ето я добавь пожалуста

а все спасибо ты же меня добавил

До 15 ампер, переменные – можно, только есть нюанс что при регулировке может пробить строчник или транзистор.

Все сделал, сам разобрался, спасибо большое.

Источник

Принцип рассматриваемого метода обработки

Особенностью обработки электроискровой установкой можно назвать то, что испарение металла происходит из-за воздействия определенного заряда на поверхность заготовки. Примером подобного воздействия можно назвать замыкание конденсатора на металлической пластинке – образуется лунка определенных размеров. Электроэрозионный разряд создает высокую температуру, которая просто испаряет металл с поверхности. Стоит отметить, что станок из этой группы уже используется на протяжении последних 50 лет в различных сферах промышленности. Главным условием использования подобного электроискрового станка можно назвать то, что заготовка должна быть изготовлена из определенного металла. При этом учитывается не степень обрабатываемости, а электропроводящие свойства.

Устройство сварочного осциллятора

Принципиальная схема сварочного осциллятора и способ монтажа зависит от предполагаемой частоты его применения. Обычно рассматривают два способа подключения:

  • Первый предполагает последовательное подключение. Он применяется при сварке алюминиевых деталей.
  • Второй осуществляет параллельное подключение. Этот способ подключения применяются при проведении кратковременных сварочных работ. Его также используют при сварке нержавеющей стали.

Схема работы осциллятора

В стандартный состав сварочного осциллятора входят следующие электротехнические элементы:

  • Стандартный искровой разрядник. Он исполняет роль генератора и формирует затухающие колебания. Конструктивно он представляет одноконтурный разрядник. В его состав входит параллельно соединённые, катушки зажигания (индуктивности) и конденсатор. Контакты выполнены в виде вольфрамовых электродов.
  • Два дросселя. Для них также используются катушки индуктивности.
  • Повышающий трансформатор большой мощности. С его помощью происходит преобразование стандартного напряжения электрической сети. Частота повышается до 250 кГц. Одновременно повышается напряжение до 6000 вольт.
  • Трансформатор выходной цепи. Передаёт сформированное напряжение в выходные цепи сварочного аппарата.
  • Элементы цепей управления. Они состоят из стабилизатора, элементов регулировки пускового момента, элементов, создающих контур обратной связи. В этот контур включают датчик тока, для оценки параметров.
  • Элементы, обеспечивающие безопасность. Они представляют собой цепи предохранения для защиты схемы от перегрузки. Кроме этого он позволяет защитить самого сварщика от поражения электрическим током в процессе работы.
