Накладная розетка телевизионная: выбираем и устанавливаем своими руками

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно

Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора

У правильного монтирования оборудования ряд преимуществ:

1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
4. Включение необходимой техники в один блок.
5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Виды и характеристики

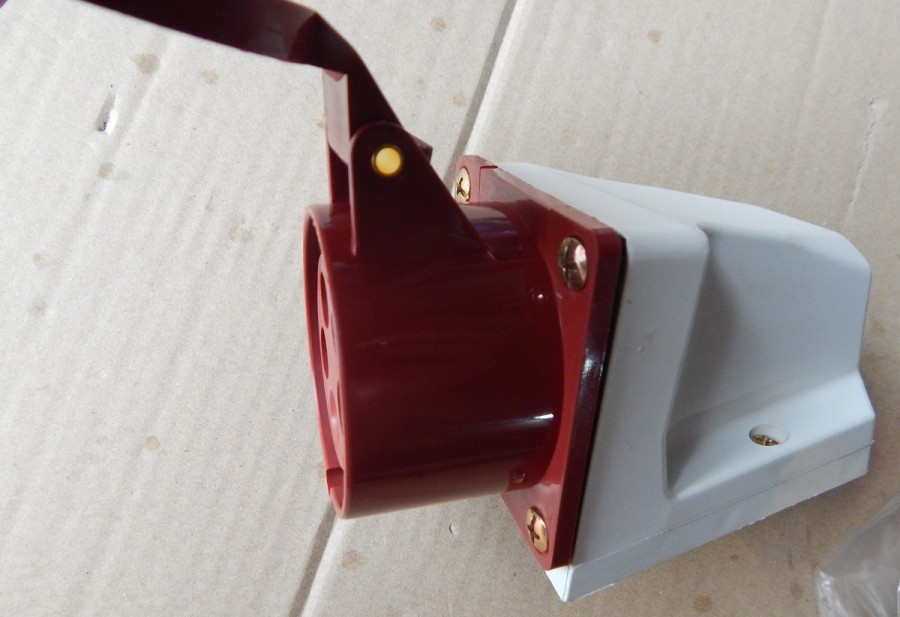

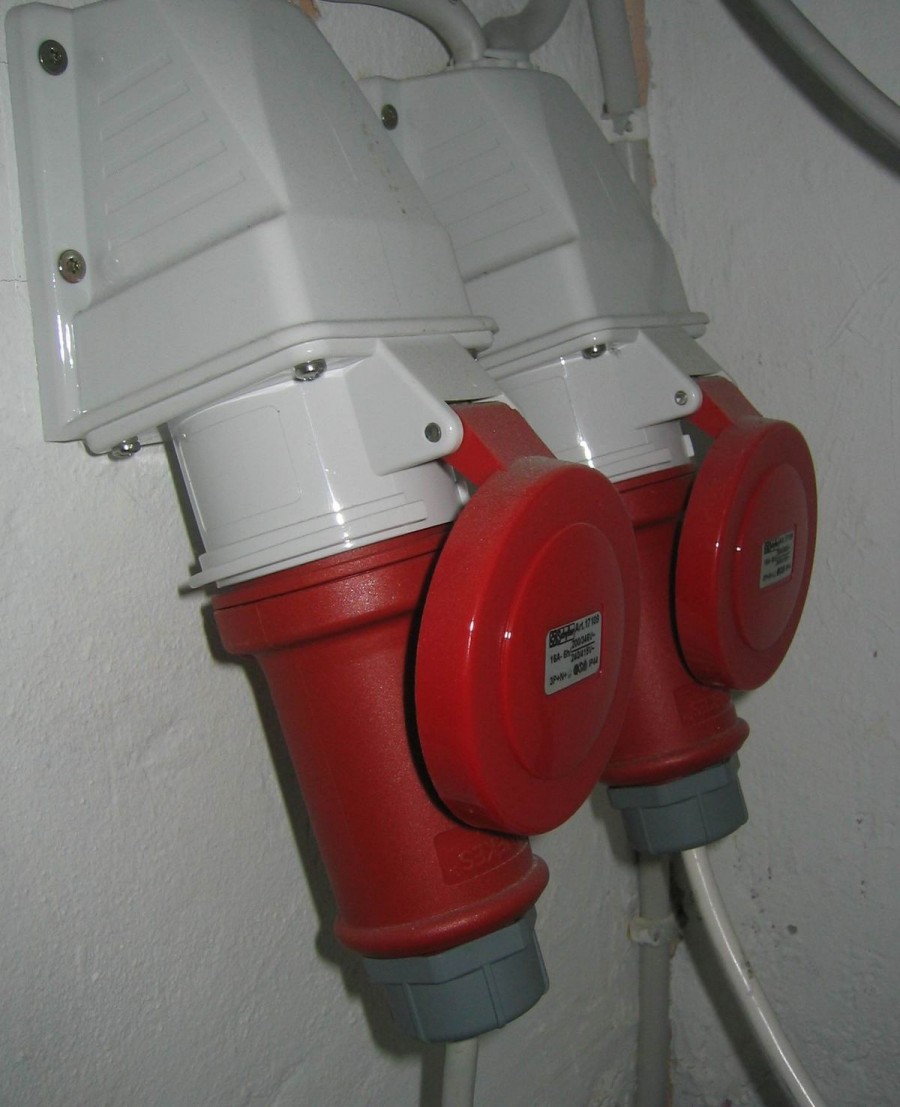

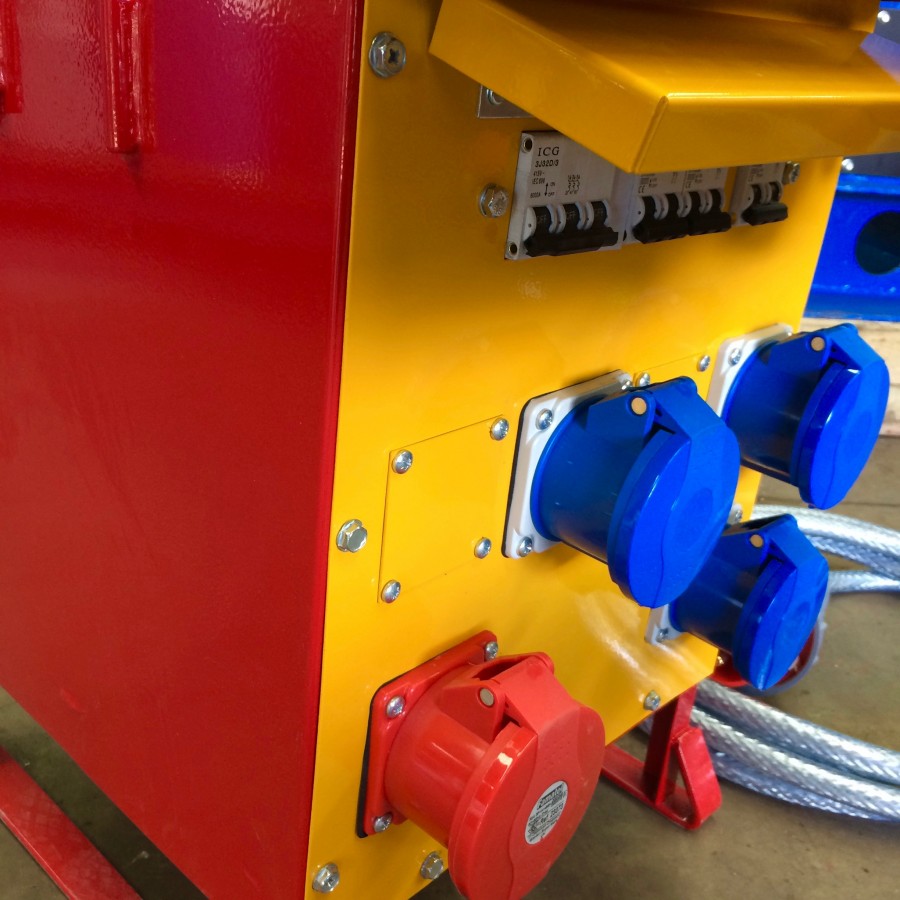

Розетка состоит из изолирующего пластмассового корпуса с крышкой, уплотнительной прокладки из резины или силикона и контактного механизма. Как видно на фото, розетки на 380 вольт отличаются от привычных бытовых и по внешнему виду.

Изделия производятся в двух вариантах в зависимости от особенностей среды установки: для мобильных устройств или создания постоянной точки подключения. Есть модели с дополнительной защитой для работы под открытым небом, в помещениях с повышенной влажностью или сильным запылением.

Количество входных гнезд и проводов подключения 4 или 5 может указывать на наличие или отсутствие контакта для заземления.

Для подсоединения проводов в различных моделях используются пружинный ножевой контакт или винтовой зажим.

Розетки современного образца снабжаются гнездом электрической или механической блокировки, которая помогает избежать вхождения вилки в неправильной позиции.

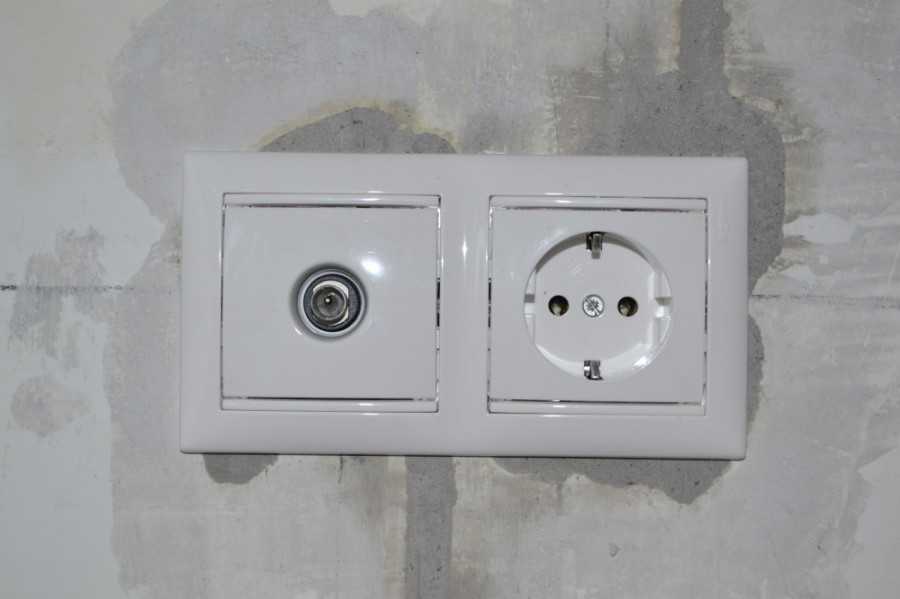

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

https://youtube.com/watch?v=Tg3WjY5GL1I

https://youtube.com/watch?v=-XMyBzaCsZc

https://youtube.com/watch?v=NHC8HVp3d3Q

Возможные ошибки при заземлении

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

Установка, регулярно используемых, точек в труднодоступных местах:

• Скрытие за декоративной отделкой;
• Спрятанные за древесным потолком;
• Перекрытые в стенах под штукатуркой.

Как подобрать розетки

Начальный этап установки необходимого оборудования — определение вида проводки. Открытая проводка сейчас встречается редко, чаще она скрыта толщей стены. Для установки розеток придется сделать штрабу перфоратором или дрелью, а также отверстие для подрозетника. Это позволит спрятать розетку для телевизора, придать комнате законченный вид.

Существует ряд устройств, без которых подключить ТВ последнего поколения невозможно. Также следует учесть возможность подключения дополнительного оборудования, рассчитать нужное количество розеток индивидуально. Стандартный набор следующий:

1. Электророзетка — 2 штуки.
2. Специальная ТВ-розетка — 1 штука.
3. Розетка интернета — 1 штука.

Последний тип устройства необходим каждому — сейчас телевидение практически везде является цифровым. Большинство провайдеров работает с особыми приставками, которые будут подключаться в электророзетку. Вторая будет занята вилкой самого телевизора. В ТВ-розетку включится антенна, от которой кабели проходят к антенне центральной (общедомовой). В случае поломки, отключения цифрового ТВ стандартный набор программ будет присутствовать. Туда же будет включаться провод кабельного телевидения.

Розетки для зала

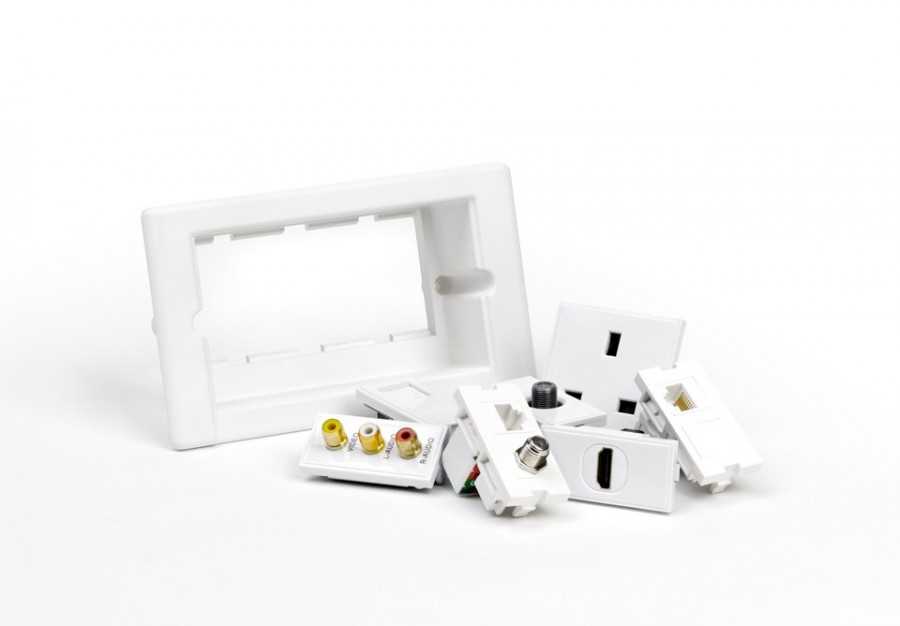

Если телевизор устанавливается в кухне, спальне, описанного выше набора розеток будет достаточно. Но для создания «домашнего кинотеатра» в гостиной многие дополнительно монтируют мультимедиа-розетки. Такая схема (5 устройств) позволит сделать настоящий кинотеатр дома, включая игровые приставки, компьютеры, DVD, прочую технику.

Все указанные устройства стоит устанавливать недалеко от телевизора или за мебелью, на которой он стоит. Если сам ТВ можно повесить на стену, то прочее оборудование придется ставить на выделенные для этого места, поэтому спрятать розетки можно вполне удачно. Мультимедиа-устройства предполагают использование HDMI-кабелей. Через такие кабели включается любая цифровая техника последних поколений. Но если в оборудовании нет HDMI-разъема, то такие розетки останутся невостребованными.

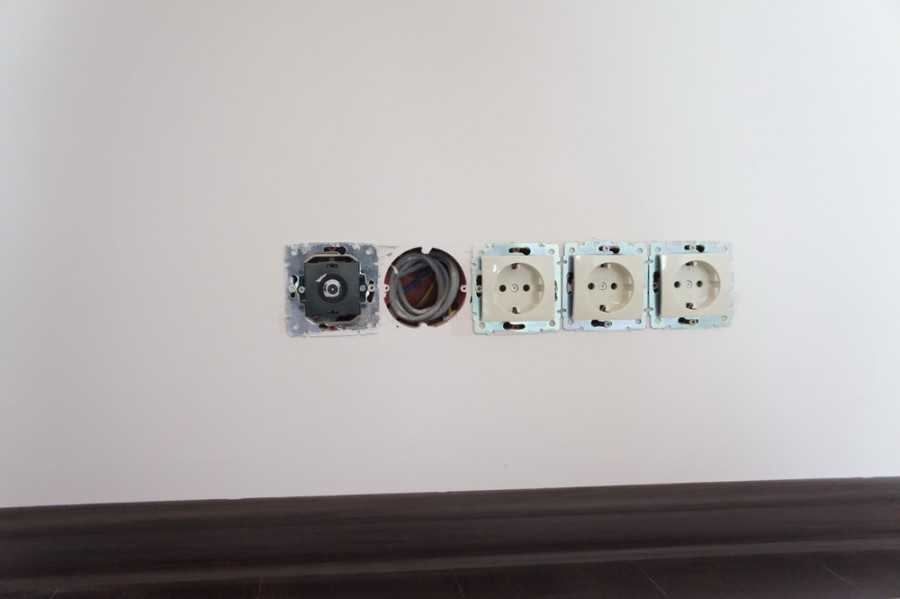

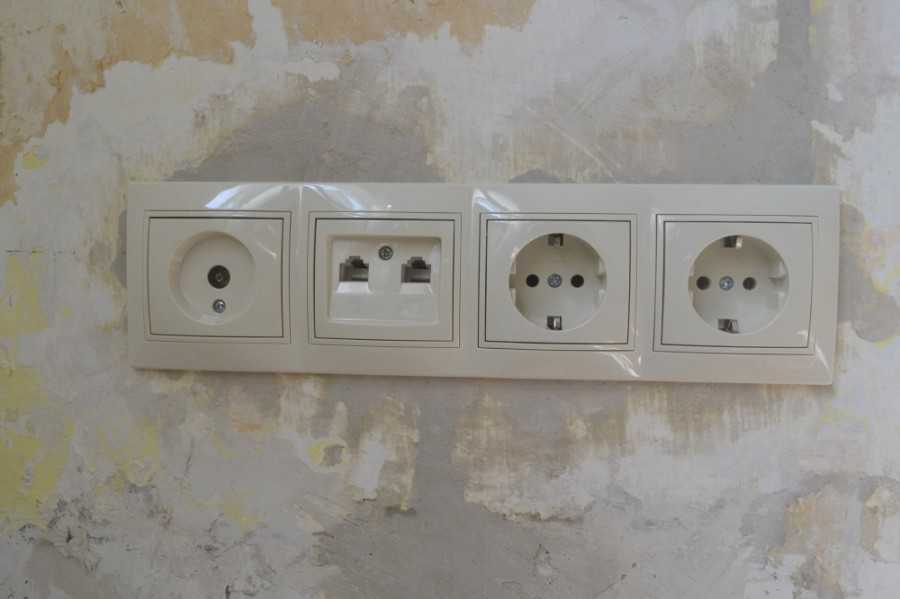

В целях экономии времени и средств многие монтируют все устройства в один подрозетник в единую линию. Кабели нужно протягивать с запасом, на концы надевать штекеры, чтобы подключать к телевизору. Это позволит избежать ненужных соединений и лишних проводов.

На какой высоте делать розетки для телевизора на стену

Чтобы правильно рассчитать высоту розеток для телевизора на стене, нужно учитывать особенности комнаты, в которой прибор расположен.

Чтобы точно рассчитать место установки розеточных гнезд за бытовым прибором, можно воспользоваться простой формулой.

Она выглядит следующим образом:

Например, если телеприемник с диагональю 32 дюйма крепится на расстоянии 1,2 м от пола, а расстояние от его верхней точки до нижней равно 48 см (48/2=24), то, с учетом размеров розетки (8 см) она должна быть установлена на уровне от пола 136 см.
При размещении в спальне телевизор на стену вешают на расстоянии около 2 м от пола, чтобы его было удобно смотреть лежа. Расположение гнезд для подключения будет соответствующее. Кронштейн для монтажа лучше брать наклонный, чтобы можно было отрегулировать угол обзора.

В кухнях телеприемники обычно тоже висят высоко, при этом кронштейн подбирают поворотный и наклонный, чтобы смотреть на экран было удобно с любой точки помещения. Подключение к сети должно быть расположено поблизости.
При покупке розеток нужно выбирать не только электрические. Сейчас доступно много других видов – интернет розетки, для телевидения и т.д.

Аналогичным образом необходимо сделать для спальни. Для кухни не требуется подключение интернета и дополнительной техники, поэтому здесь можно оставить по одной телевизионной и электрической.

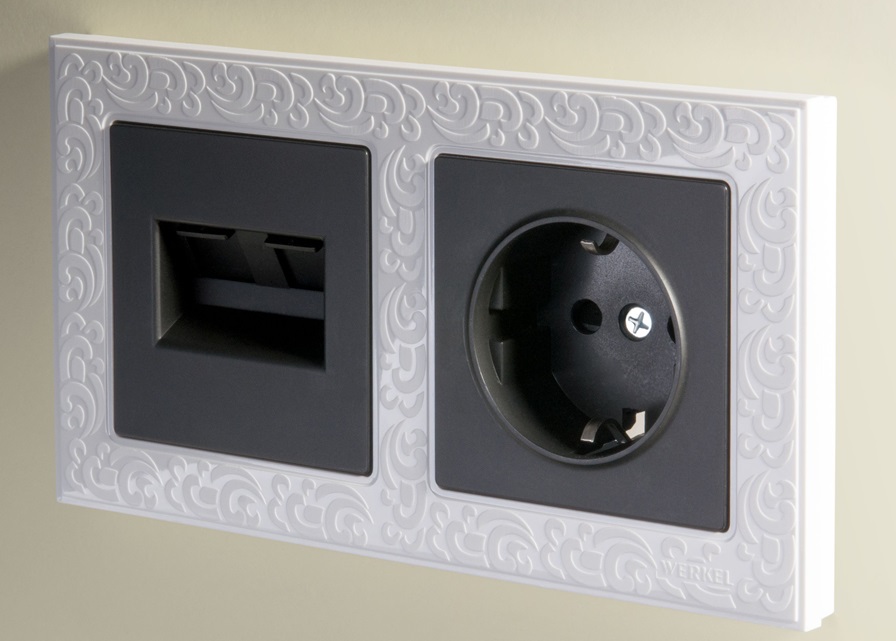

Если розеточный блок разместить за телевизором правильно, его будет не видно, в противном случае все его составляющие должны быть одной марки, тогда их можно будет собрать в одну линию с помощью специальной рамки, чтобы композиция смотрелась красиво.

Заключение
Всем, кто желает знать, на какой высоте на стену устанавливать розетки под телевизор, нужно понимать, что это значение зависит от того, какие функции выполняет комната, а также от размещения самой телевизионной панели.

В гостиных или залах розетки для телеприемника монтируются на расстоянии 1,3 – 1,5 м, в спальнях – на уровне двух метров от пола. Для более точных расчетов рекомендуется воспользоваться специальной формулой.

Подключение ТВ розеток

Прежде чем подходить к вопросам выбора и подключения ТВ розеток следует разобраться с возможными схемами их подключения. Ведь последующий выбор будет во многом завесить от схемы подключения, а также от типа сигнала для которого предназначена розетка.

На данный момент установка розетки ТВ может быть выполнена двумя способами. Это проходная схема и схема звезды.

Подключение ТВ розеток по проходной схеме

Подключение ТВ розеток по проходной схеме не требует дополнительного оборудования и вообще менее затратно. Ведь в нем каждая последующая розетка подключается от предыдущей, что позволяет неплохо сэкономить на кабеле.

Схема подключения ТВ розеток шлейфом

Итак:

• Специально для такой схемы практически все производители выпускают проходные розетки. Которые позволяют подключать подходящий и отходящий кабель в одной коробке розетки.
• Такая розетка для ТВ антенны вполне подходящее решение, а вот для современных кабельных и спутниковых сетей проходная схема практически не применяется. Этому есть сразу несколько причин.
• Одной из основных является достаточно сильное падение сигнала на таких проходных розетках. У разных производителей оно колеблется от 10 до 15дБ. Понятное дело, чем ниже этот показатель, тем лучше.

Подключение ТВ розеток по схеме звезда

Розетка ТВ подключенная по схеме звезда обязательно должна быть не оконечной и не проходной. Если у вас предусмотрен один выход на ТВ сигнал, то такие розетки называются одиночные или простые. Если же у вас предусмотрены разъёмы под радио и (или) под спутниковой телевиденье, то производители их называют – по топологии звезда.

На фото представлена схема звезда с усилителем

Итак:

Схема звезда предполагает наличие сплиттера или как его еще называют размоножителя сигнала. Он устанавливается на подходящий кабель от антенны, спутникового или кабельного телевиденья. Некоторые сплиттеры имеют возможность подключения двух, а то и трех подходящих кабелей.

• При необходимости перед сплиттером может быть установлен усилитель. Он будет повышать уровень сигнала на всех отходящих от размножителя каналах. При необходимости может быть установлен усилитель на каждом подходящем кабеле.
• Разветвитель для розетки может иметь практически не ограниченное число выходов. Каждый из них должен оканчиваться одиночной ТВ розеткой.
• Такая схема подключения обеспечивает ровный уровень сигнала для каждого телевизора. При повреждении одной линии остальные работают в нормальном режиме.
• Из недостатков схемы подключения звезда может быть отмечена только цена. Ведь применение дополнительного оборудования и большего количества кабеля существенно увеличивает затраты.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Практические советы

Все существующие способы установки подрозетника в стену своими руками мы перечислили. Напоследок хотелось бы дать несколько полезных советов, которые позволят быстрее и правильнее монтировать стаканы в штробах.

1. Если у Вас стены зашиты панелями ПВХ (к примеру, в ванной комнате), купите подрозетник под гипсокартон и осуществите монтаж аналогично технологии крепления в листах ГКЛ. Чтобы случайно не вырвать розетку из пластиковой панели при вытаскивании электрической вилки, рекомендуется за пластиком сделать усиливающий каркас из фанеры либо того же гипса.
2. Осуществляйте установку изделий после штукатурки стен. Если Вы сначала установите стакан в штробу, а потом уже оштукатурите стены, возможно в дальнейшем не получиться установить розетку заподлицо. Лучше перестраховаться и не производить монтаж, пока стены неоштукатуренные. В то же время ставить подрозетник после того, как уже будут поклеены обои тоже не самое удачное решение, т.к. придется нарушать декоративную отделку стен, что может испортить интерьер комнаты. Именно поэтому золотой серединой является установка изделия сразу же после штукатурки, т.к. в крайнем случае финишная шпаклевка и обои смогут закрыть все дефекты.
3. Проверяйте строительным уровнем горизонтальность разметки, особенно если Вы решите установить блок подрозетников (на 3-4 розетки). В противном случае после того, как Вы закрепите соединенные стаканы в стене, может получиться косой блок, который негативно отобразиться на интерьере комнаты (двойная розетка будет кривой). На видео инструкции по установке стаканов в кирпичную стену (в самом начале статьи) показывается очень удобная технология разметки и штробления, которая позволит сделать посадочные места под розетки и выключатели идеально ровными.
4. Если у Вас возникла ситуация, когда нужно установить подрозетник в сквозном отверстии (к примеру, в квартире) либо в слишком большой дырке, просто наложите больше алебастра и по обычной методике вмажьте стакан в стене. Также можете использовать распор из деревянных брусков для предварительного крепления пластикового стаканчика. Использовать монтажную пену для крепления – вопрос спорный. С одной стороны правилами ПУЭ не запрещается использовать данный материал, но с другой стороны, пена не удовлетворит условия пожарной безопасности, поэтому лучше все таки использовать алебастр.
5. При замене электропроводки в доме можно конечно оставить старые отверстия для подрозетников, если Вас устраивает высота установки встраиваемых розеток и выключателей. В противном случае Вы всегда можете замазать старые дырки и сделать новые там где это будет более востребовано.
6. Если стена слишком тонкая для крепления стандартного стакана, лучше установить накладной выключатель либо розетку. Можно конечно же немного подрезать высоту подрозетника и сделать ее подходящей, но это только в крайнем случае.

Вот и все, что хотелось рассказать Вам о том, как установить подрозетники в бетонную, кирпичную, деревянную и гипсокартонную стену. Надеемся, что предоставленная информация, фото примеры и видеоуроки были для Вас полезными и понятными!

Также читают:

• Как правильно сделать штробы под проводку
• Какие бывают электрические розетки
• Как провести электропроводку под гипсокартоном

Выбор крепления

Следующим вашим шагом будет выбор крепления или кронштейна, с помощью которого телевизор будет держаться на стене. Вообще, для каждой конкретной марки и модели существует или по крайней мере рекомендуется производителем отдельный тип креплений. Все они стандартизированы, однако наиболее популярной является категория с аббревиатурой VESA.

Весь крепеж бывает нескольких типов:

Жесткий крепеж представляет собой консольную систему, элементы которой всегда будут находиться в одном и том же строго фиксированном положении. Наклонный и поворотный типы подразумевают под собой подвижную систему, то есть кронштейн. Рассмотрим каждый вид креплений более подробно.

Порядок установки простой TV розетки

Перед монтажом розетки необходимо провести кабель (для простой одиночной – единственный кабель, ведущий от распределительного устройства). Его маскируют или закрытым способом – под штукатурку (гипсокартон, декоративную панель), или открытым – по поверхности стены, в кабель-канале. Для второго варианта необходимы внешние (накладные) розетки.

Для образца возьмем качественное изделие французского производителя.

Розетка для подсоединения коаксиального антенного кабеля известной французской марки Schneider Electric. Это простой (одиночный) модуль MGU5.462.18ZD, предназначенный для подключения одного телевизора

Перед установкой дрелью с круглой насадкой необходимо вырезать отверстие и вставить пластиковую коробку (подрозетник). Из отверстия должен выходить кабель длиной около 15 см.

Конец кабеля следует подготовить: убрать часть внешней изоляции таким образом, чтобы медная жила выступала примерно на полсантиметра, и часть экранирующей оплетки была тоже оголена

Далее разбираем корпус изделия на части.

После отделения лицевой панели находим прижимной винт, обеспечивающий стабильность, и немного откручиваем его, чтобы было легче вставить антенный кабель

Вставляем кабель по направлению стрелки и фиксируем специальным прижимом, закручивая винт.

Под стрелочкой находится маленькое сквозное отверстие для контроля присоединения медного проводника. Но для большей надежности визуального осмотра мало, для более эффективной проверки качества установки необходимо воспользоваться тестером

Проверка тестером исключит возникновение короткого замыкания из-за нечаянного соприкосновения оплетки с проводником.

Аккуратно, стараясь не нарушить положение кабеля, вставляем корпус в подрозетник, прикручиваем крепежом и защелкиваем лицевую декоративную панель. Используя уровень, выравниваем положение блока

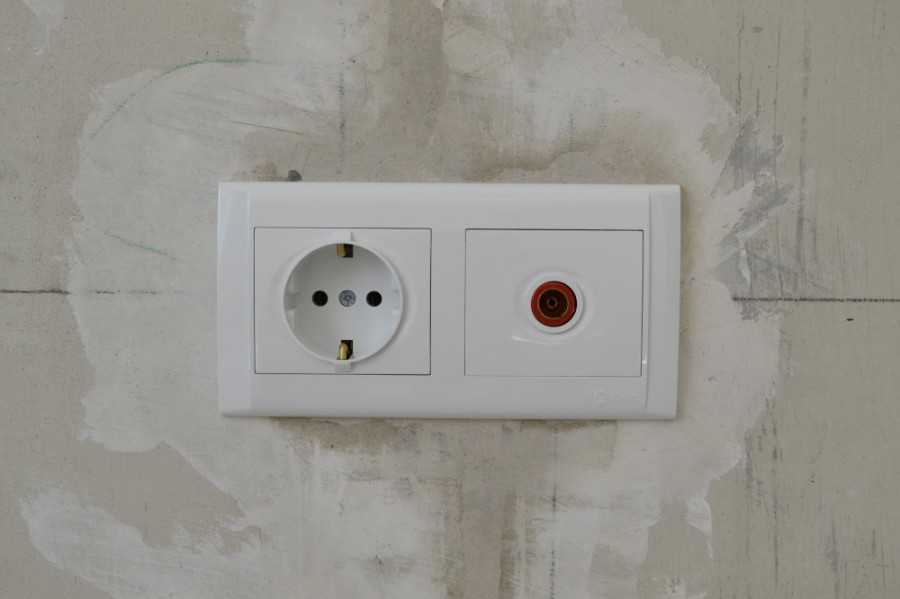

Результат сборки и установки – никаких торчащих проводов и незащищенных разъемов.

Блок розеток обычно представляет одну длинную панель, разделенную на несколько функциональных секторов: для подключения коаксиального кабеля, интернет провода RJ-45 (витой пары) или электрических кабелей

Монтаж проходного модуля будет немного отличаться.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

1. Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
2. Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
3. Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
4. Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Особенности подключения розеток шлейфом

Что касается производителей оборудования, применяемого для монтажа электрических сетей и систем передачи информации, то, безусловно, одним из лидеров на этом рынке является французская компания Legrand. На сегодняшний день она имеет представительства более чем в 60 странах мира, а на территорию нашей страны Legrand поставляет продукцию с 1980 года.

На сегодняшний день в магазинах электротоваров представлен широкий ассортимент электрических и телевизионных розеток Legrand, выключателей, разветвителей, сумматоров, усилителей и прочей электротехнической продукции. Высокое качество всех устройств Legrand обеспечило им повсеместное признание, однако при покупке такого оборудования следует остерегаться подделок.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления. Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре; сигнал устойчив; разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников. Второй способ установки – шлейфовый

Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.
