Распиновка, схема и обжим витой пары коннектором rj-45

Содержание

Возможные схемы

Существует 2 главные схемы, применяемые для обжима интернет проводов. Для выбора подходящего варианта нужно разобраться, какие устройства будет соединять кабель.

Старый моток со сломанными коннекторами, который мы будем использовать для экспериментов

Прямое подключение

Этот тип необходим для соединения следующих приборов и устройств:

  • Персональный компьютер – роутер.
  • ПК – коммунатор;
  • Маршрутизатор – коммунатор;
  • Роутер – телевизор SMART TV.

Главное отличие прямой распиновки заключается в одинаковом расположении проводов двух устройств при соединении с коннектором каждого. При прямом подключении жилы располагаются в следующем порядке:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

Нельзя менять цвета местами на разных концах, в противном случае сигнала не будет. Иногда можно использовать не 8, а 4 провода. Так, для передачи данных со скоростью до 100 мегабит, задействованы только 1,2,3 и 6 номера. Поэтому для экономии можете купить «кабели с двумя витыми парами», если планируете подключение низкоскоростных устройств. Для соединения используются те же коннекторы RJ 45.

Перекрестное подключение

Этот вид используется для соединения двух устройств с одинаковым принципом работы: ПК-ПК, маршрутизатор – маршрутизатор. Отличие от первого типа подключения заключается в том, что в первом коннекторе используются такие же провода, как и при прямом соединении. В перекрестном же меняются местами две пары: оранжевый – оранжево-белый, зеленый – бело-зелёный. Остальные позиции не меняются.

Кроссоверный режим применяется при подключении двух компьютеров друг к другу

Такая усложнённая схема всё реже используется. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Это означает, что вам будет достаточно соединить провод по прямой схеме.

Маркировка кабеля витая пара

Общепризнанной является следующая маркировка, указывающая на способ организации экранирования:

  • UTP – дешёвый неэкранированный кабель (может встречаться обозначение U/UTP);
  • FTP – кабель, у которого на все пары жил общий экран (F/UTP);
  • S-FTP – общий двойной экран для всех пар с фольгированным алюминиевым сердечником и жилами из медной лужёной проволоки (SF/UTP);
  • STP – наличие экрана у каждой пары (U/FTP);
  • F/FTP – отдельные экраны для всех пар плюс общий экран из алюминиевой фольги;
  • S/FTP – отдельные экраны для всех пар плюс общий из медной лужёной проволоки.

Виды экранирования кабеля в зависимости от маркировки

В общем случае экран – это защита кабеля от случайных и систематических наводок, искажающих сигнал, необходим для предотвращения потери информации. Разновидности экранирования говорят о разном уровне защиты данных. Они во многом определяют стоимость готового изделия.

Виды витой пары

Кроме маркировки, обозначающей наличие и способ организации экрана, существуют и другие обозначения, применяемые производителями для обозначения тех или иных технических особенностей своей продукции:

  1. Количество жил: solid – одножильный кабель, patch – многожильный. Моножилы дёшевы в производстве, поэтому наиболее распространены. Многожильные изделия используются при сложной топологии сетей в местах множественных изгибов. Они же в основном используются при производстве патч-кордов (оконцованного джеками участка кабеля заданной длины для соединения устройств).
  2. Диаметр жилы. Используемый диапазон – 0.40–0.64 мм. Кабельная продукция 5–6 категорий изготавливается из жил диаметром 51 мм и обозначается 24AWG (американский стандарт маркировки). Бюджетный, зачастую несертифицированный кабель изготавливают из проволоки 0.40–0.50 мм – для квартиры выбор такой витой пары будет вполне оправданным.
  3. Количество пар. При построении сложных коммуникационных систем их число может достигать тысяч, но для компьютерных сетей стандарт 4 пары (принятая в США маркировка – 4х2х0.51). Использование всех восьми жил требуется для построения гигабитных сетей, для домашнего использования с пропускной способностью до 100 Мб/сек достаточно двух пар. И хотя такой кабель дешевле, обычно в любом случае приобретают восьмижильный вариант. Две пары используется для обустройства домофонов и систем сигнализации.

Внутреннее содержимое витой пары

Отдельно стоит рассказать о маркировке по типу оболочки:

  • PVC – оболочка из поливинилхлорида, используется преимущественно для дешёвых кабелей;
  • PP – полипропиленовая оболочка для кабелей, которые могут подвергаться воздействию высоких температур (до 140° С);
  • PE – оболочка из плотного полиэтилена, используется для наружной прокладки кабелей;
  • FR – кабель огнестойкой категории (способность работы при пожаре определённое время, от 30 до 180 минут);
  • LS – оболочка из материала, характеризующегося низким дымовыделением при возгорании;
  • ZH – материал, при горении не выделяющий ядовитые галогеновые газы;
  • В – кабель с бронированной оболочкой в виде обволакивающей стальной ленты.

Существуют также модификации кабеля со стальным тросом, которые используются для воздушной прокладки сетей между домами.

Применение нестандартных способов прессовки

Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые умельцы практикуют нестандартный метод обжима проводов. Используют обычную отвертку электрика с плоским жалом подходящей ширины и толщины.

Такой отверткой делают прессовку контактных стержней, последовательно по одному вдавливая внутрь тела вилки.

Способ с отверткой, нужно заметить «варварский», но работает. Правда, не всегда получается хорошее качество прессовки, в результате чего отмечается нестабильность работы сетевого кабеля

Если требуется выполнить наращивание витой пары, работы производятся в порядке, детально описанном в следующей статье. Рекомендуем ознакомиться с полезным информативным материалом.

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.

Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

Вариант – 1: Прямой 8 проводниковый кабель

Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.

Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.

В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.

Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.

Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.

На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

Вариант – 3: Прямой 4 проводниковый кабель

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.

Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.

Вариант – 4: 4 проводниковый кроссовер

Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Стриппер

С его помощью снимают изоляцию для получения доступа к отдельным жилам. В премиальных моделях длина зачищаемого участка регулируется. Часть из них поддерживает функционал кримпера универсального назначения. Представлены стрипперы, оборудованные дополнительным ножом, или кусачками для ровной обрезки. Модификация актуальна, если кримпер не получил схожий функционал. Большинство пользователей предпочитает выполнять подобные действия при помощи канцелярского ножа. Для тех, кому важна скорость и качество проделанной работы стоит задуматься об освоении стриппера, так как только с ним можно добиться качественного и быстрого снятия внешней оболочки.

Работа с ним не вызывает больших сложностей, достаточно поместить необходимый отрезок в специальное отверстие и придавить, провернув вокруг оси, рукой удаляют отрезанную изоляцию. Во время манипуляций перегибать проводник категорически запрещено.

Повысить эффективность проведения операции, а также избежать дефектов помогут советы опытных пользователей:

  • Следует избегать повреждений оболочки, так как в дальнейшем они станут источником помех и другого рода сетевых проблем;
  • при удалении верхнего слоя изоляции оставляют небольшой запас, чтобы она вошла внутрь пластикового наконечника и зафиксировалась, это минимизирует риски перелома отдельных жил у основания коннектора;
  • зачистка конца жил необязательна, при достаточном усилии на рукоятку, контакты пробивают изоляцию самостоятельно.

Для стриппера характерно широкое разнообразие форм. Часть представлена пассатижами, с прямыми губками, либо изогнутой рабочей частью и торцевым захватом. Такая конструкция облегчает работу в ограниченном пространстве.

Стриппер может иметь цилиндрическую форму, В нем отверстия с лезвиями расположены сбоку.

Маркировка

Стриппер совместим с кабелем определенного сечения. Величина варьируется от 0.2 — 0.5 до 6 — 10 мм2. Лезвие оснащено несколькими отверстиями, напротив которых указано сечение. Числа указаны в квадратных миллиметрах и AWG, представляющих калибр.

Ручки покрыты изоляционным материалом, выдерживающим напряжение до 1000 V. Стрипперы с функцией обжима клемм точки, определенного цвета. Они соответствуют манжетам наконечников.

  1. Красный (0,25 – 1,5 мм2).
  2. Синий (1,0 – 2,5 мм2).
  3. Желтый (2,5 – 6,0 мм2).

Как выбрать?

  1. Убедиться в отсутствии люфтов и скрипов.
  2. Изучить, как установлены лезвия. Если они слишком близко расположены к ручке, от покупки лучше отказаться. Это связано с высокой вероятностью повредить палец.
  3. Поддержка настройки глубины реза. Функция актуальна для людей, работающих с проводами разной толщины.

Выбор кабеля для локальной сети

Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%

А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.

Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

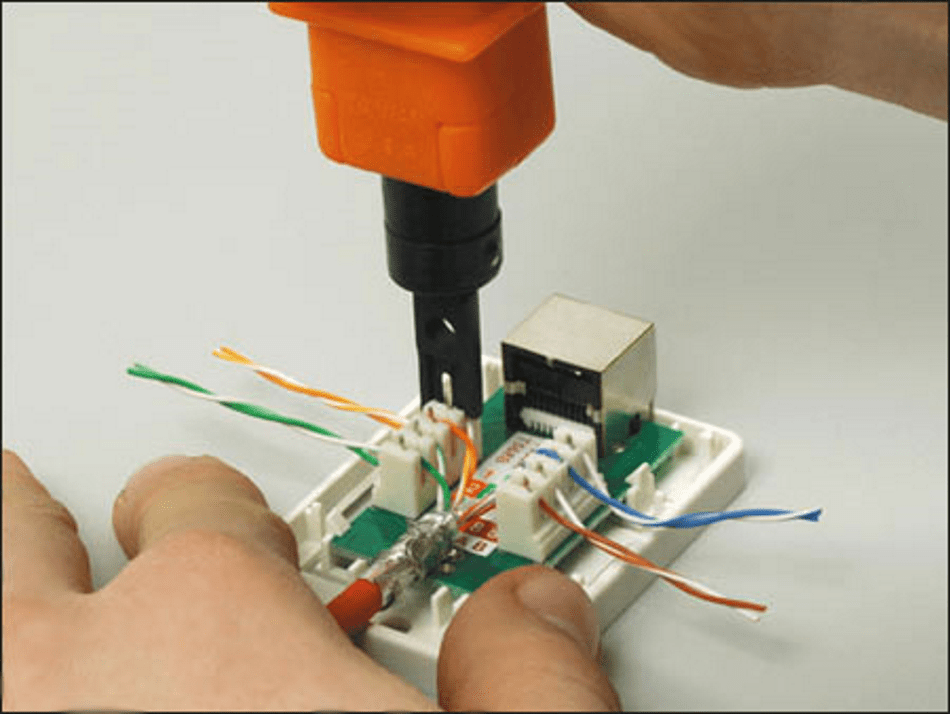

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets», к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Алгоритм обжима витой пары своими руками

Разобравшись с распиновкой, можно приступать непосредственно к работе. Первым делом, следует аккуратно снять наружную изоляцию примерно на 15 мм, не повредив при этом ту, что находится на жилах. Она снимается достаточно легко, поэтому вряд ли возникнут проблемы. После этого необходимо расположить жилы по цветам, согласно маркировке, расправить их, чтобы они разместились между большим и указательным пальцем руки в один слой.

Располагаем жилы согласно распиновки, зажав их в один слой

Сразу становится ясно, что длина их отличается, поэтому, при помощи бокорезов, их нужно выровнять, укоротив при этом до 1 см от края внешней изоляции. Далее, жилы вставляются в коннектор так, чтобы каждая из них расположилась по своей бороздке, до упора

Нужно обратить внимание, чтобы часть внешней изоляции зашла в коннектор. В противном случае, витая пара вытаскивается назад, жилы подрезаются, всё повторяется сначала

Важно, чтобы часть внешней изоляции вошла внутрь коннектора

Важно, чтобы часть внешней изоляции вошла внутрь коннектора

У основания коннектора есть поперечная полоса, призванная поджать витую пару именно за внешнюю изоляцию. Её нужно продавить при помощи обычной шлицевой отвёртки, после чего коннектор можно отпустить. Теперь, если его не дёргать, жилы из контактных пазов не выйдут.

Прокол изоляции и создание качественного контакта

Если по совести, то обжим витой пары нужно производить при помощи кримпера. Это специальный инструмент, который вдавливает снаружи все контакты одновременно. На их внутренней стороне имеются острые пробойники. Они прокалывают изоляцию жил, в результате чего создаётся плотный и качественный контакт. Однако кримпер – это такой инструмент, который имеется не у каждого. А значит, необходимо понять, как обойтись без него.

Изначально контакты выпирают вверх, а после обжима уходят внутрь коннектора

Для работы понадобится всё та же шлицевая отвёртка. Коннектор необходимо положить на жёсткую поверхность так, чтобы контакты оказались сверху. После этого каждый из них продавливается внутрь. Делать это нужно предельно аккуратно, чтобы не сломать корпус коннектора или не загнуть вбок контактную планку.

После того, как все контакты вдавлены, можно проверить качество получившегося соединения, подключив витую пару к оборудованию.

Так выглядит готовое качественное соединение

Заключение

В данной статье мы показали вам, как можно обжать витую пару 8 жил. Рассмотрели два варианта обжатия, с инструментом и без него. Надеемся теперь у вас получится правильно, выполнить обжим сетевого кабеля. Все вопросы, которые у вас возникли, пишите ниже нашей статьи.
