Трехфазный генератор и как его правильно выбрать: обзор надежных моделей и какими характеристиками обладают устройства

Содержание

Структуры возбуждения

Любые турбо-, гидро-, дизельные генераторы, синхронные компенсаторы, моторы, производимые на данный момент, оснащаются новейшими полупроводниковыми структурами, такими как возбуждение синхронных генераторов.

В данных структурах применяется метод выпрямления трехфазных переменных токов возбудителей высокой или промышленной частоты либо напряжения возбуждаемого агрегата.

Устройство генератора таково, что структуры возбуждения могут обеспечить такие параметры работы агрегата, как:

  • Первая стадия возбуждения, то есть начальная.
  • Работа вхолостую.
  • Подключение к сети способом точной синхронизации либо самосинхронизации.
  • Работа в энергетической структуре с имеющимися нагрузками или перегрузками.
  • Возбуждение синхронных приборов может быть форсировано по таким критериям, как напряжение и ток, имеющими заданную кратность.
  • Электроторможение аппарата.

Как выбрать?

При покупке в первую очередь ориентируйтесь на условия, в которых будет работать генератор.

Для начала определите требуемую мощность. Она должна превышать суммарную мощность одновременно включенных потребителей. Рекомендуется иметь небольшой (или большой) запас на случай экстренных ситуаций.

Выберите вид топлива. Решите, что для вас важнее – экономичность или способность запуститься в любых условиях.

Если в сети возможны перегрузки, нужно покупать синхронную модель. Но учтите, что она потребует более тщательного обслуживания, чем асинхронная, и обладает меньшим сроком службы. Да и на систему защиты придется потратиться. Если перегрузки полностью исключены, лучшим выбором станет асинхронный генератор.

Затем проверьте качество изготовления.

  • Покрутите ротор рукой. Он должен вращаться легко. Хруст, щелчки и рывки в подшипниках не допускаются, как и биение ротора. Он не должен шататься в подшипниках.
  • Контакты и клеммы должны быть блестящими. Не допускается сорванная резьба. Если есть провода, требуется их надежная изоляция. Особенно в местах стыков и перегибов.
  • На статоре и каркасе не должно быть трещин. Внимательно осмотрите опорную часть.
  • Проверьте генератор в работе. Показания измерительной аппаратуры должны быть стабильными. Звук выхлопа обязан быть ровным.
  • Ответственные производители внимательно окрашивают изделие и хорошо крепят логотип. Если краска вызывает сомнения, от такого генератора лучше отказаться.
  • Солидность любой фирмы определяется качеством сервиса. Убедитесь, что при возникновении неисправности вы сможете найти специалиста для ее устранения.

Затем обратите внимание на дополнительные функции

  • Хорошо, если на заводе уже будут смонтированы измерительные приборы.
  • Лучше покупать модели, имеющие как ручной запуск, так и со стартера.
  • Проверьте удобство транспортировки. Если есть колесики, они должны хорошо крутиться. Если есть ручки, за них должно быть удобно держаться.

И не бойтесь задавать вопросы консультантам, даже, по их мнению, нелепые. Время, которое вы потратите на выбор, с лихвой компенсируется беспроблемной эксплуатацией.

ОДНОФАЗНЫЙ ГЕНЕРАТОР: ОСОБЕННОСТИ РАБОТЫ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Принцип работы однофазной мини-электростанции состоит в следующем: мотор, который работает на топливе, осуществляет запуск генератора переменного тока, обеспечивающий подачу электроэнергии. То есть, кинетическая электроэнергия двигателя преобразовывается в электрическую. Ротор генератора при вращении образует магнитное поле, которое с помощью катушки выдает переменный ток с напряжением, равным 220В и частотой 50 Гц.

Однофазные генераторы в основном используют для обеспечения подачи электричества в бытовых условиях, а также в офисах и на предприятиях, где нет электроприборов на 380 Вольт. Генераторы на одну фазу хорошо работают как в качестве резерва, так и в качестве постоянного источника электричества.

Электростанции, питающие однофазных потребителей тока, используются в таких местах:

На дачах и в частных домах. Способность питать только однофазные приборы никоим образом не отражается на мощности генератора. Мощность генераторов с одной фазой находится в широком диапазоне. Для дома в основном берут однофазные модели до 3кВт мощности, для большего числа электроприборов – до 5 кВт. Однофазные модели генераторов с AVR способны следить за стабильностью и за подачей напряжения и при любых сбоях автоматически включаются. Функция AVR отлично работает на однофазных генераторах, о ней следует позаботиться, если в доме есть газовый котел и компьютерная техника.

В офисах, фирмах, школах, клиниках — для обеспечения электричеством всех однофазных потребителей. Хватает обычной небольшой однофазной электростанции до 5 или до 7 кВт, которая легко обеспечит подачу нужного заряда электричества на время, когда будет отключена электроэнергия в основной сети. Есть однофазные устройства с мощностью выше 9-10 кВт за час, это позволит одновременно работать компьютерам, холодильникам, обогревателям помещения, бойлеру, телевизору и освещению в комнатах.

На строительных площадках, в цехах, на предприятиях. Большинство мощного электрического оборудования тоже требует только 220 Вольт. Нужно только не ошибиться с мощностью при покупке, так как работающий строительный электроинструмент достаточно требователен к такому компоненту.

Преимущества 1-фазных генераторов:

— Умеренная стоимость

— Простота подключения;

— Экономичность потребления топлива.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

  • Масса.
  • Габариты.
  • Мощность.
  • Потребление топлива.
  • Уровень шума.
  • Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы

Топлива тоже будет расходоваться слишком много

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

  • Электронные устройства.
  • Вычислительная техника.
  • Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

  • Офисы.
  • Холодильные установки.
  • Электрооборудование в дачах, загородных домах.
  • Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

  • Устойчивость к кратковременным перегрузкам.
  • Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

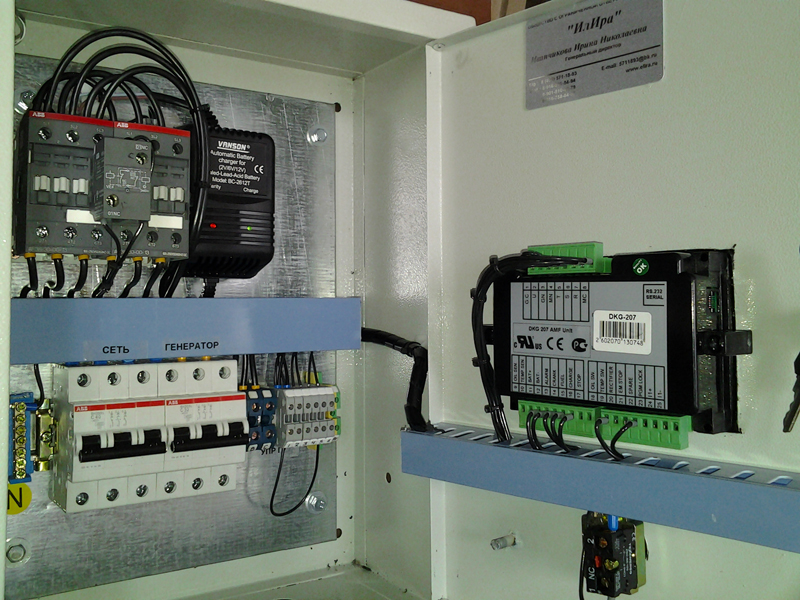

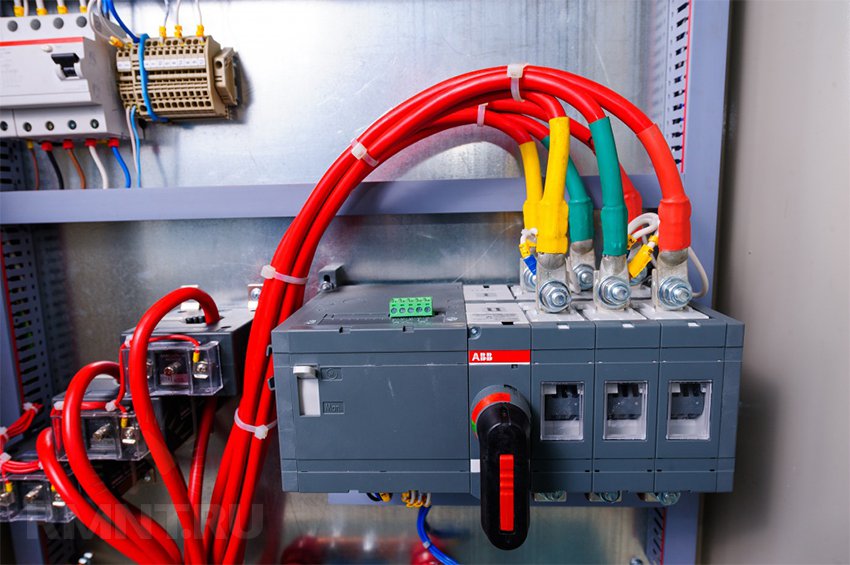

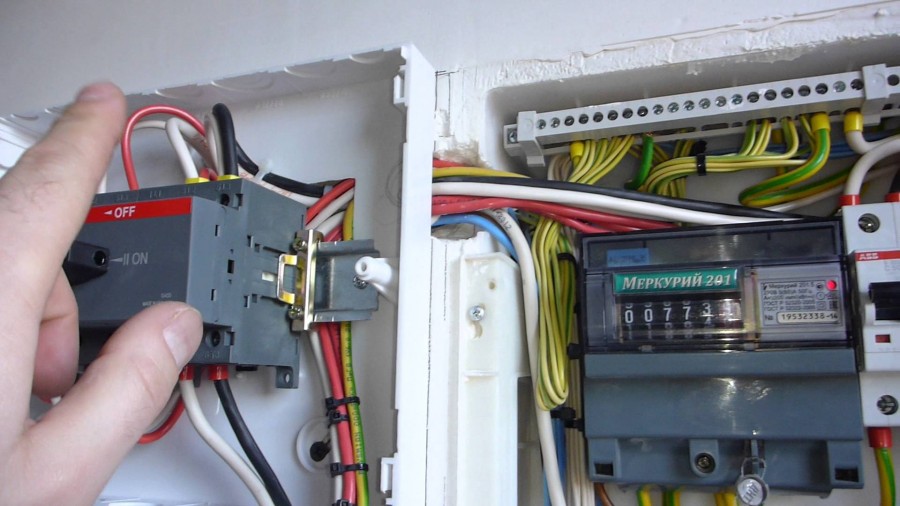

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

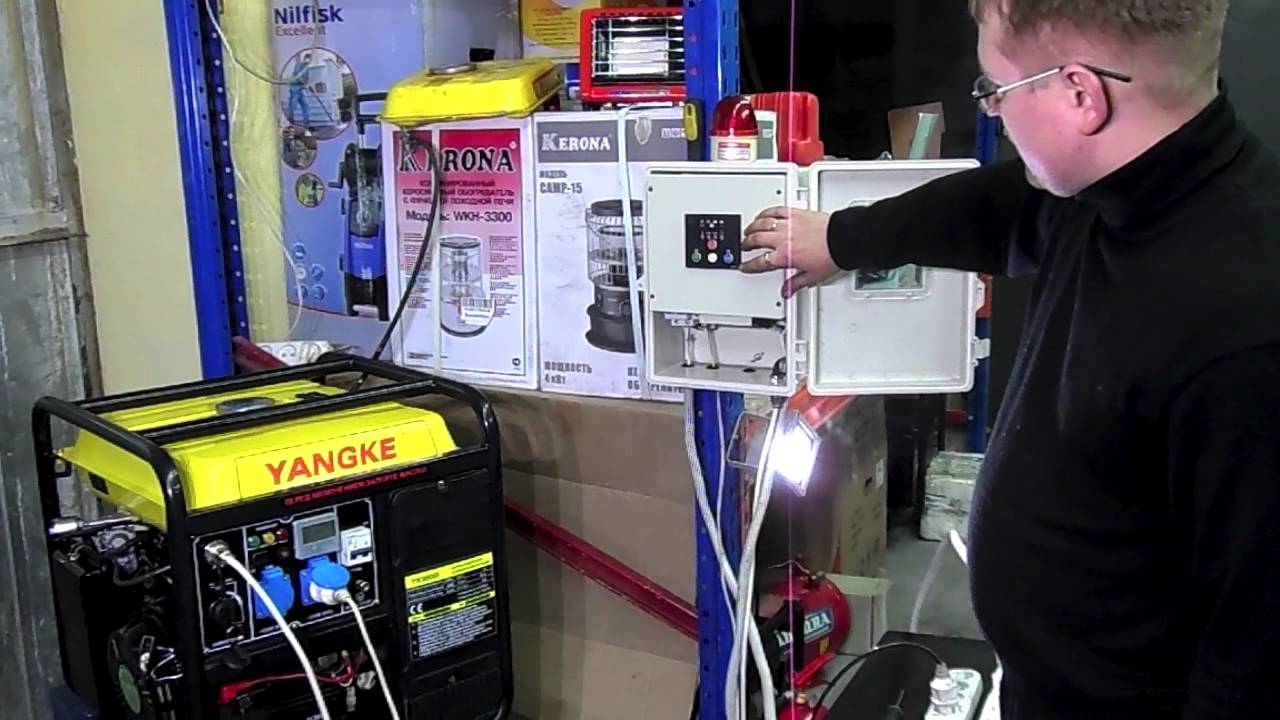

Соединение с сетью

3-фазный генератор Марк 7

Видео канала GorillaGlass Live channel, который представил зрителям просто монстра – трехфазный генератор mark 7. Он сделан своими руками, но поразил с первого тестирования. Дело в том, что подключил сразу только 3 катушки. То есть подключил один трехфазный генератор из восьми, вывел трехфазный диодный мост. Проверка устройства проводится на велосипеде.


Самодельный трехфазный генератор односторонний. Имеет 32 магнита 10х10. 24 катушки провод эмаль медь 0.8, сопротивление одной катушки 0.3 ома. Материалы: сталь, алюминий, фанера, припой (пос 60), эпоксидная смола, лак паркетный износостойкий. Инструменты: напильники, надфили, ножовка, циркуль, паяльник (100W), накирка, чертилка, линейка, молоток, рашпили, ручная дрель, сверла. Посмотрим некоторые тесты. Сначала под напряжением, но большого не будет, потому что нужно по-другому делать не много, и будет хорошее напряжение. Немного покрутим. Слышите – он как самолет. Но 7 вольт, что разогнал – всего лишь работает 1 трехфазный генератор из восьми. Почему один из трех? Статор состоит из 24 катушек, а ротот из 32 магнитов. Давайте посмотрим на mark 5. Тот генератор был сделан на основе этого. У нас – вы знаете – 16 магнитов, 12 катушек, провод 0.4. Тут 32 магнита, 34 катушки – соединять можно как угодно. Видите, вывел все выводы – это большой плюс. Что поразило в данном трехфазном генераторе – ток замыкания всего лишь трех катушек, и при том, что при этих 3.5 амперах катушки не греются. Поставим. Ротор конечно надо будет балансировать – как ни крути – так как он бьет. Нужно заняться балансировкой – снимем ротор, магниты, напаяем, где надо, и будем стачивать. Давайте покрутим – уже, видите, 1 ампер там. Слышите, он шумит, как самолет. С нормальной скоростью крутим 3.5 ампера. Посидим 30 секунд, покрутим, и потрогаем катушки. Они были не нагретые нисколько. То есть, если сделаем 8 выводов – 8 плюсов и 8 минусов получится – и соединим все в параллель, то ток короткого замыкания без нагрева будет примерно 24 ампера. Представляете? О динамо-машине статья.

Классификация генераторов

Существует несколько признаков, на основании которых электрический генератор можно отнести к одной из разновидностей:

  • Сфера применения.
  • Режимы работы.
  • Фазность.
  • Автономность.

Эксплуатация По каждому из признаков надо изучить модель заранее, тогда и выбор проще будет сделать.

Автономность

Полная независимость от централизованных источников энергии — одно из главных преимуществ, которыми обладают современные генераторы. В зависимости от этого показателя, модели делятся на мобильные либо стационарные.

Стационарные

Речь идёт о генераторных станциях, в основе работы которых — дизельные двигатели. Подходят для снабжения электрической энергии потребителей, удалённых от других подобных объектов. Обеспечивают снабжение током на тех территориях, где даже малейшая остановка производственных процессов приведёт к серьёзным негативным последствиям.

Мобильные

Чаще всего эти агрегаты — самые компактные. Допускают перемещение в пространстве установки. У передвижных станций сфера применения довольно широка:

  1. Электросварка.
  2. Местное освещение.
  3. Снабжение током бытовых электроприборов, и так далее.

Обслуживание и ремонт Внутри оборудования размещают двигатель внутреннего сгорания, который способен работать на дизельном топливе либо бензине. Агрегаты отличаются друг от друга по габаритам. Одного человека хватает, чтобы перемещать только самые маленькие устройства. Но есть мобильные варианты, монтаж которых проводят на автомобильных прицепах.

Фазность

Агрегаты разделяют на трёх- и однофазные в зависимости от внутренней структуры устройств.

Однофазные

Отличаются способностью производить однофазный ток. Питание бытовых приборов — главное назначение устройств. Обычно аппараты выпускают мобильными, чтобы с ними было проще обращаться. Частные домовладения — объекты, внутри которых однофазные агрегаты можно встретить чаще всего. Например — для удовлетворения различных нужд на бытовом уровне.

Трёхфазные

Питание силового электрооборудования — вот в чём состоит основная функция. Иногда происходит разделение такой энергии по нескольким фазам. Для питания электропроводки это очень удобное решение, позволяющее развести линию на несколько частей.

Интересно! Главное — чтобы мощность потребления у всех линий оставалась примерно одинаковой. Генератор быстро выходит из строя, если между значениями образуется серьёзная разница.

Режимы работы

Основные и резервные — две главные разновидности режимов работы согласно этой классификации.

Основные

Такие аппараты созданы, чтобы работать на постоянной основе. Группу промышленных установок представляют мощные электрогенераторы, снабжённые дизельными двигателями. Актуальны для объектов, которым наличие электрической энергии требуется постоянно.

Резервные

По названию легко понять, что такие электрические генераторы применяются лишь в некоторых, исключительно крайних случаях. Например, если централизованное электроснабжение отключают на некоторое время. Такие приборы могут включаться, если срабатывает реле, реагирующее на уменьшение напряжения. Беспрерывная работа допустима только на протяжении нескольких часов.

Сфера применения

Генераторы выпускают с расчётом на два основных направления — бытовые условия либо промышленные объекты.

В быту

Выбор бытовых генераторов на современном рынке порадует любого потребителя, вне зависимости от масштабов и запросов. Обычно выбирают однофазные установки, способные наладить бесперебойное снабжение электрическим током при аварийных ситуациях. Питание выносного электрооборудования — ещё одна сфера применения. Качество тока становится особенно важным показателем, если речь идёт о бытовых электроприборах, применяющих цифровую элементную базу. В этом случае энергия должна обладать такими параметрами: 220 В, 1 А, 50 Ггц.

Вам это будет интересно Особенности единицы измерения мощности вольт-ампер

На даче

При электросварочных работах применяют установки, обладающие повышенной мощностью. Преимущество в том, что для формирования электромеханической дуги вырабатывается ток с серьёзной силой.

Обратите внимание! Если в инструкции не описано сразу применение для электросварки, то стоит отказаться от подобной идеи. Иначе генераторы быстро портятся

Промышленные объекты

Чаще речь идёт о независимых мощных стационарных установках. Они актуальны для промышленных предприятий и целых жилых районов, больниц, общественных учреждений с высокой проходимостью. Тогда такие механические приспособления актуальны.

Устройство трехфазной розетки

Розетка штепсельная открытого и закрытого типов

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

  1. Если подключение нагрузки делается по схеме «треугольник», количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
  2. Когда нагрузка подключена по схеме «звезда», количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
  3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах («треугольник» или «звезда»). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

  1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
  2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
  3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

Секреты подбора электродвигателя

Асинхронная машина может работать в режиме: 1. двигателя, когда на нее подается электрическое напряжение; 2. или генератора, если вращать ее ротор с определенной величиной крутящего момента от дополнительного источника. Им может быть любой двигатель внутреннего сгорания, водяная турбина, ветряное колесо или другой источник энергии. Отработавшие на производстве трехфазные электродвигатели часто списывают. Они попадают в руки домашнего мастера практически бесплатно или по символической цене. Ими не сложно воспользоваться для решения бытовых или хозяйственных задач. Потребуется только оценить конструкцию: возможности по выработке электроэнергии определенного напряжения и мощности от источника энергии с конкретным числом оборотов. Для этого следует изучить характеристики статора и ротора.

Коротко о статоре

Конструкция статора асинхронного двигателя представлена: · тремя обмотками, по которым проходит электрический ток; · магнитопроводом из пластин электротехнического железа, созданному для передачи магнитного потока.


Соединение концов обмоток может выполняться схемой звезды либо треугольника. Каждый вариант имеет свои особенности. Их надо учитывать для различных условий эксплуатации.

Электроника для самоделок вкитайском магазине.

Что надо знать о роторе

Он имеет три обмотки из изолированного провода. по которым протекают наводимые токи и формируют суммарный крутящий момент магнитного поля. Эти обмотки могут быть: 1. выведены на внешние клеммы статора через контактные вращающиеся кольца с щеточным механизмом. Его называют ротором с фазной обмоткой; 2. короткозамкнуты встроенным алюминиевым кольцом — «беличье колесо». Выглядят они следующим образом.

Для бытовых целей предпочтительнее использовать электродвигатель у которого работает короткозамкнутый ротор. О нем идет речь дальше. Однако, если попалась в руки модель с фазным ротором, то ее легко переделать в короткозамкнутую: достаточно просто зашунтировать выходные контакты между собой.

Важные электрические характеристики

Чтобы сделать генератор из асинхронного двигателя стоит учесть: · поперечное сечение провода обмотки. Оно ограничивается тепловым воздействием от протекающих суммарных токов, формируемых как от активной нагрузки, так и реактивных составляющих; · число оборотов, на которые рассчитан электродвигатель. Это оптимальная величина, котрой следует придерживаться при выборе подключения к источнику энергии; · КПД, cos φ; · схему подключения обмоток. Эти величины указываются на табличке корпуса или рассчитываются косвенными методами.


Как работает двигатель в режиме генератора При раскрутке ротора необходимо возбудить электромагнитное поле. Его добиваются за счет параллельного подключения к обмоткам емкостной нагрузки от батареи конденсаторов разными методами. Рассмотрим их.

Две схемы звезды

Типовое подключение выглядит следующим образом.

Упрощенный вариант схемы показан ниже.


Здесь применяют рабочий и пусковой конденсаторы, которые коммутируются собственными переключателями.

Схема треугольника

Она позволяет вырабатывать 220 вольт линейного напряжения.


Как подобрать конденсаторы Емкость конденсатора для возбуждения генератора можно подсчитать по формуле, исходя из реактивной мощности, частоты и напряжения. С=Q/2π∙f∙U2. Следует учитывать, что они по разному влияют на нагрев обмоток в различных режимах. Поэтому для холостого хода и работы генератора используют ступенчатое переключение. Рекомендуемые расчеты представлены таблицей.


Конденсаторную батарею рекомендую набирать из бумажных моделей на 500 вольт. Пользоваться электрическими конструкциями не рекомендую даже при включении каждой полугармоники через диод. Электролит при нагревании может закипеть, что приведет к взрыву корпуса.

Особенности эксплуатации

Для безопасной работы необходимо: · правильно подобать измерительные приборы; · включить в схему защиты автоматический выключатель и УЗО; · смонтировать схему резервного питания; · правильно выбрать систему напряжения; · избегать перегрузок за счет эффективного подключения потребителей; · контролировать рабочую частоту на выходе. Ее хорошо дополняет видеоролик Ильи Петровича. Обязательно посмотрите и ознакомьтесь с комментариями. Он допустил несколько характерных ошибок, а люди в своих комментариях указали на них. Надеюсь, что эта информация будет полезной для вас. zen.yandex.ru

Устройство генератора переменного тока

Схематическое устройство однофазного 4-полюсного генератора переменного тока. Генератор с вращающимися магнитными полюсами и неподвижным статором.

Автомобильный генератор переменного тока в разрезе. Видны полюсные наконечники.

К трёхфазному генератору (соединение «звездой») подключена активная нагрузка (соединение «звездой»), нейтральный провод отсутствует.

По конструкции можно выделить:

  • генераторы с неподвижными магнитными полюсами и вращающимся якорем;
  • генераторы с вращающимися магнитными полюсами и неподвижным статором.

Последние получили большее распространение, так как благодаря неподвижности статорной обмотки отпадает необходимость снимать с ротора большой ток высокого напряжения с использованием скользящих контактов (щёток) и контактных колец.

Подвижная часть генератора называется ротор, а неподвижная — статор.

Статор собирается из отдельных железных листов, изолированных друг от друга. На внутренней поверхности статора имеются пазы, куда вкладываются провода статорной обмотки генератора.

Ротор изготавливается, обычно, из сплошного железа, полюсные наконечники магнитных полюсов ротора собираются из листового железа. При вращении между статором и полюсными наконечниками ротора присутствует минимальный зазор, для создания максимально возможной магнитной индукции. Геометрическая форма полюсных наконечников подбирается такой, чтобы вырабатываемый генератором ток был наиболее близок к синусоидальному.

На сердечники полюсов посажены катушки возбуждения, питаемые постоянным током. Постоянный ток подводится с помощью щёток к контактным кольцам, расположенным на валу генератора.

По способу возбуждения генераторы переменного тока делятся на:

  • генераторы, обмотки возбуждения которых питаются постоянным током от постороннего источника электрической энергии, например от аккумуляторной батареи (генераторы с независимым возбуждением).
  • генераторы, обмотки возбуждения которых питаются от постороннего генератора постоянного тока малой мощности (возбудителя), сидящего на одном валу с обслуживаемым им генератором.
  • генераторы, обмотки возбуждения которых питаются выпрямленным током самих же генераторов (генераторы с самовозбуждением). См также бесщёточный синхронный генератор.
  • генераторы с возбуждением от постоянных магнитов.

Конструктивно можно выделить:

  • генераторы с явно выраженными полюсами;
  • генераторы с неявно выраженными полюсами.

По количеству фаз можно выделить:

  • Однофазные генераторы. См. также конденсаторный двигатель, однофазный двигатель.
  • Двухфазные генераторы. См. также двухфазная электрическая сеть, двухфазный двигатель.
  • Трёхфазные генераторы. См. также трёхфазная система электроснабжения, трёхфазный двигатель.

По соединению фазных обмоток трёхфазного генератора:

  • шестипроводная система Тесла (практического значения не имеет);
  • соединение «звездой»;
  • соединение «треугольником»;
  • соединение шести обмоток в виде одной “звезды” и одного “треугольника” на одном статоре.

Наиболее распространено соединение «звездой» с нейтральным проводом (четырёхпроводная схема), позволяющее легко компенсировать фазовые перекосы и исключающее появление постоянной составляющей и паразитных кольцевых токов в обмотках генератора, приводящих к потерям энергии и перегреву.

Так как на практике в электросетях с множеством мелких потребителей нагрузка на разные фазы не является симметричной (подключается разная электрическая мощность, или например, активная нагрузка на одной фазе, а на другой индуктивная или ёмкостная, то при соединении «треугольником» или «звездой» без нейтрального провода можно получить такое неприятное явление как «перекос фаз», например, лампы накаливания, подключенные к одной из фаз, слабо светятся, а на другие фазы подаётся чрезмерно большое электрическое напряжение и включенные приборы благополучно «сгорают».

К трёхфазному генератору (соединение «звездой») подключена активная нагрузка (соединение «звездой») с нейтральным проводом.

К трёхфазному генератору (соединение «треугольником») подключена активная нагрузка (соединение «треугольником»).
