Какой должен быть аппарат до и после счетчика?

Содержание

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Расчёт мощности потребителей

Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.

Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.

В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:

  • пылесос (1300 Вт);
  • электроутюг (1000 Вт);
  • кондиционер (1300 Вт);
  • компьютер (300 Вт).

Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.

Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.

Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!

Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.

На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.

Монтажные тонкости выключателей

Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.


Монтаж автоматических выключателей – на первый взгляд процедура технически несложная. Однако если учитывать в точности все существующие правила инсталляции, монтажный процесс автоматов можно сравнить с работой по созданию компьютерного программного обеспечения

Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:

  • прибор должен соответствовать исполнению под текущую схему;
  • корпус автомата не имеет деформаций и повреждений;
  • рычаг включения/отключения чётко срабатывает в режиме ручной активации.

Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.

Соединение с проводниками сети

Присоединение медных проводников, имеющих сечение 16 – 25 мм2, выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм2, используются кабельные наконечники иного типа (ГОСТ 7386-80).

Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.


Наконечники проводников, подводимых на контактные зажимы автоматов. Зачастую этот момент игнорируется, проводники попросту скручивают и в таком состоянии подключают к устройству. По сути, такой подход уже считается нарушением. Исключение составляют провода сечением менее 4 мм

Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.

Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы

Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки

Нюансы расстановки и крепежа

Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.


Установка выключателей в группу. Выглядит вполне красиво и аккуратно. Между тем, в данном случае монтажный процесс выполняется с ошибками. Согласно нормативам, при монтаже в группе расстояние между стенками рядом расположенных приборов должно составлять не менее 5 мм

Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.

Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.

По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.

Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Вариант 5

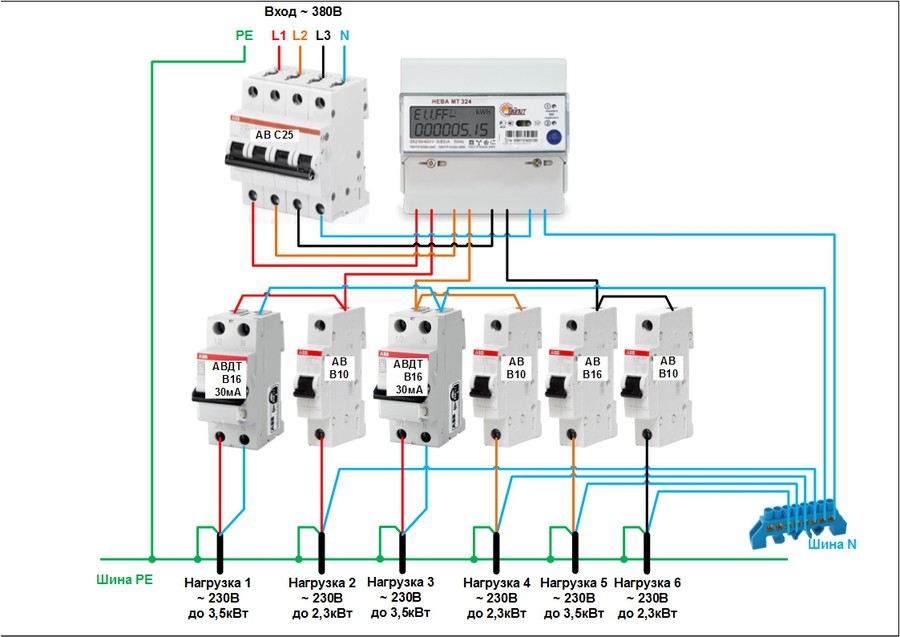

В пятом варианте представлена схема трехфазного щита без вводного УЗО, но с использованием однофазных дифавтоматов на некоторые потребители. АВДТ ставится один на одну группу и поэтому их количество может быть равно количеству групп. Так все группы потребителей будут независимы друг от друга. То есть при возникновении утечки тока в одном приборе, отключится только дифавтомат, к которому он подключен. При использовании УЗО с 3-5 автоматами при срабатывании УЗО будет отключаться соответственно 3-5 групп. А это уже не очень удобно со стороны эксплуатации потребителей.

Вышеприведенные схемы имеют наглядный вид, чтобы донести саму суть подключений разных защитных устройств в одну общую схему электрощита. Также эти примеры очень элементарные и поэтому ваши схемы будут намного больше и сложнее.

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расцепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток.

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

I=P/U,

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Характеристики модификаций Legrand 40 и 45

Трехфазный автомат данных модификаций выпускается с двумя проводными резисторами со стабилизацией напряжения и проводимостью на конденсаторе не более 3 мк. Автомат подходит для приводов на 40 А. Установленный в устройстве варикап используется с линейным фильтром.

При установке Legrand 40 важно учитывать, что у автомата только один преобразователь, а значение предельной перегрузки расширителя не более 3 А. Выходное напряжение на контактах составит 250 В, поэтому реле на 300 В использовать запрещается

Защита от фазовых искажений у данного автомата не предусмотрена.

Параметры модели Legrand 45 соответствуют регулятору одноканального типа. Автомат необходим для выключения приводных устройств и оснащен тремя конденсаторами хорошей проводимости. Резисторы в устройстве размещены за контактами. Для стабилизации выходного напряжения используется расширитель и фильтры линейного типа. При подключении автомата разрешается использовать реле на 200 В. Причем преобразователь у данной модификации рассчитан на большие перегрузки.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

  • количество полюсов;
  • номинальный и предельный токи;
  • применяемый тип электромагнитного расцепителя;
  • максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

  1. Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
  2. Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
  3. Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
  4. Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

  • B — размыкание при превышении номинального тока в 3–5 раз;
  • C — при превышении в 5–10 раз;
  • D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Онлайн расчет автомата по мощности

Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см

статью Автоматические выключатели).ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь

Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.

Инструкция по использованию калькулятора расчета автомата:

  1. Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
  2. Указываем мощность электродвигателя или бытовой электросети (вкилоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
  3. Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
  4. Нажимаем кнопку «РАССЧИТАТЬ»

В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.

Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:

Стандартными значениями номиналов автоматов являются:

0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.
