Какие бывают виды разъемов для зарядки телефонов

Как найти подходящую электронику на Джум

Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например – зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.

Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.

Чем отличаются розетки в России и Китае

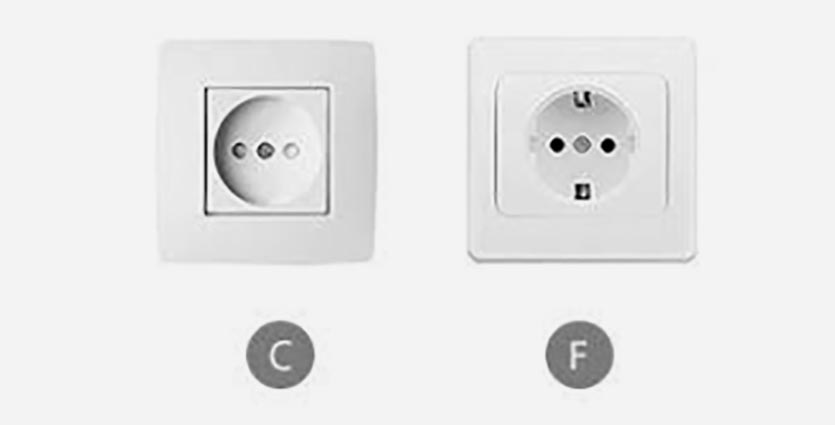

В России распространены два немного разных типа розеток.

Тип C – европейская розетка с двумя круглыми параллельными контактами без третьего контакта заземления. Одни из самых распространенных розеток в Европе.

Тип F – второй по популярности европейский стандарт. Круглые параллельные контакты совпадают с типом С, но при этом используются два металлических зажима с двух сторон вилки для заземления.

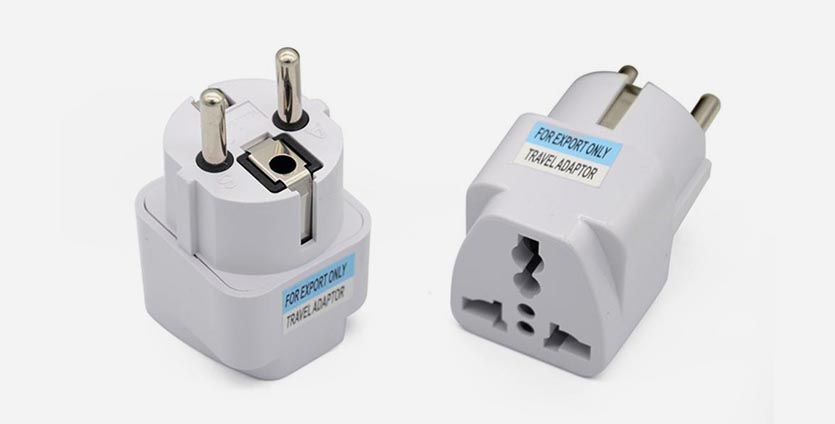

Полезный переходник для подключения китайских устройств в европейские розетки

Именно такие розетки мы устанавливаем чаще всего. Помимо наличия возможности заземлить розетку (этого практически никто не делает) такой тип подключения отличается глубиной вилки.

Вилку типа F можно запросто подключить к розетке типа С, но не наоборот.

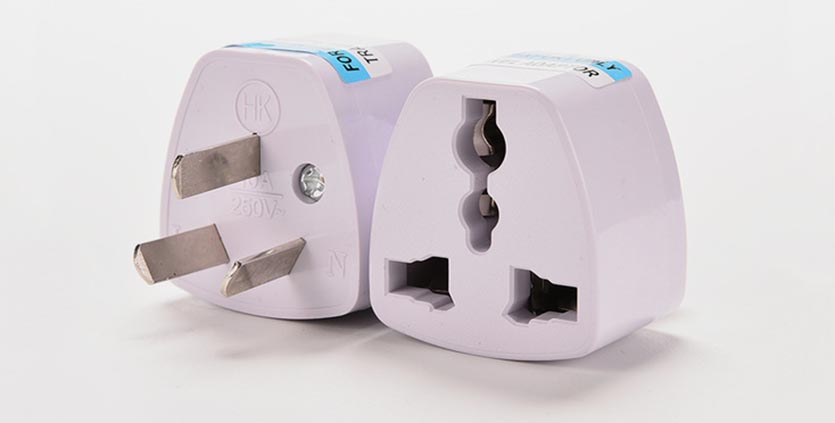

Бесполезный переходник для подключения китайских устройств в европейские розетки

Китайцы к своим гаджетам, отправляемым в Европу, чаще всего кладут переходники именно для типа С, которые банально не достают по глубине при подключении в розетки типа F.

В Китае используется два типа вилок/розеток. И они никак с нашими не совместимы.

Умные гаджеты Xiaomi: слева вилка типа I на 10А, справа вилка типа I на 16А

Самый распространенный — тип I с парой плоских контактов, которые располагаются под углом друг к другу и отдельным контактом для заземления. В простых зарядках и устройствах слабой мощности заземляющего контакта может не быть.

Второй тип тоже относят к типу I, но он рассчитан на более мощные устройства (16А и 250В).

Контакты таких розеток расположены немного шире и на большем расстоянии друг от друга. Штыри на вилках более массивные и на несколько миллиметров больше обычных.

Так, вилку на 16А невозможно использовать с розеткой на 10А, в то же время вилка 10А помещается в 16А розетку.

В большинстве случае такой переходник не помещается в розетку, а купленный на замену глубокий для розеток типа F сильно увеличивает габариты устройства, делая невозможным установку, например, за шкафом или другой мебелью.

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

Распиновка Micro-USB-разъема

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Экранирующий провод не припаивается ни к одному контакту.

Типы электрических розеток и вилок со всего мира

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.

Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А. Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.

Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.

Тип I — это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Читать также: Как правильно заточить сверло по металлу видео

Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.

Китайские вилки в российской электросети

Многие недорогие гаджеты продаются без возможности выбрать тип штекера. Зачастую они поставляются с китайской вилкой и переходником. Однако дешевые адаптеры не всегда подходят к российским розеткам с заземлением.

Надо знать, что в России используются два типа электророзеток:

• тип «С» — старого «советского» образца;
• тип «F» — европейские с заземлением.

Европейские розетки типа F отличаются «совдеповских» большим диаметром и глубиной гнезда для штепселей. Дешевые переходники не до конца вставляются в такую розетку, что приводит к плохому контакту и нагреванию разъема. Проблему можно решить различными способами:

• купить адаптер для электророзеток с заземлением;
• заменить китайскую вилку на привычную российскую из ближайшего магазина электротоваров.

Второй вариант имеет ряд преимуществ перед первым. Повышается удобство пользования, а также электробезопасность. Ведь переходник может потеряться, а при плохом качестве контактов возможно конструкция будет греться.

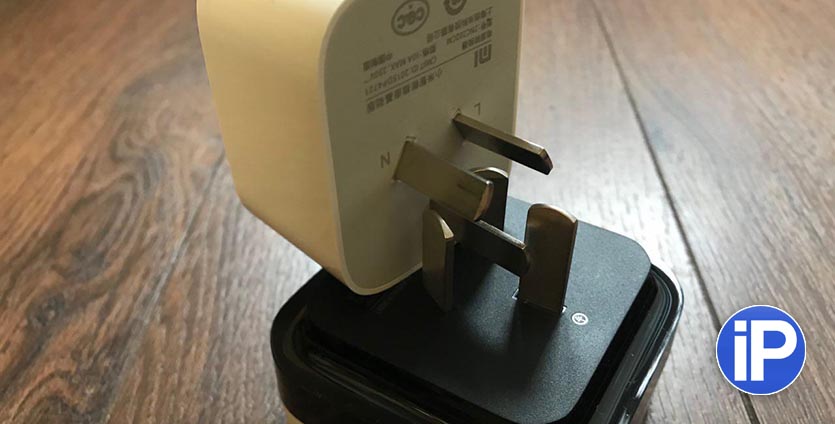

Как переделать китайскую вилку

Сложнее всего будет раздобыть специальную заготовку для переделки. Её необходимо распечатать на 3D-принтере. Это не займет много времени и потребует минимум материалов.

Если собственным печатающим устройством вы еще не обзавелись, то просмотрите местные доски объявлений. В каждом городе есть энтузиасты, которые печатают модели на заказ по более-менее приемлемым ценам.

За один переходник могут запросить вплоть до 100 руб., если заказать несколько, то цена снизится до 40-60 руб. за штуку. Заказывайте побольше, лишними не будут.

1. Для начала нужно подготовить гаджет.

На родной китайской вилке придется сточить или спилить 5 мм от заземляющего контакта, чтобы он стал вровень или короче двух других контактов.

2. Контакты для подключения следует хорошенько зачистить и облудить.

3. Теперь разбираем переходник, из которого нам понадобятся лишь штырьки вилки.

4. Для лучшего контакта круглую основу штырьков в месте спаивания лучше сточить.

5. Примеряем распечатанный переходник к гаджету и размечаем необходимое место спайки, чтобы штырьки находились на уровне обычной вилки.

6. Припаиваем штырьки к контактам устройства и убеждаемся, что они подходят к розетке.

7. Устанавливаем распечатанную заготовку на корпус, а пустоты вокруг контактов заполняем термоклеем.

Как видите, работы максимум на 30-40 минут, а в результате мы получаем полностью готовый переходник для работы с российскими розетками.

Он не будет торчать из стены и постоянно вываливаться, как типичный «покупной».

Итоговый результат

Извините, но у нас всё работает без напильника. – Yota 💙

Аналогичным образом можно переделать китайские зарядки и блоки питания без контакта заземления. Для этого используйте вот такую 3D-модель.

Говорите, танцы с бубном? Купить и терпеть переходник проще? Конечно.

Но какое в этом удовольствие? 😉

(1.77 из 5, оценили: 78)

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Вилки

Электрическая штепсельная вилка — незаменимый в повседневной жизни электротовар. Из-за кажущейся простоты этого устройства мы не задумываемся от том, какую роль оно играет в электропитании наших устройств, поэтому к его выбору надо подходить серьезно. Нет в наличии товара

В любой современной розетке присутствует три контакта (штифта, штыря): фаза (основной, именно по нему поступает напряжение на прибор); ноль (нейтральный, производит обратный ход энергии от прибора к источнику); заземление (защитный, выполняет дублеж нейтрального провода).

Основные параметры вилок.

Все электрические вилки, подключенные к приборам, имеют несколько важных характеристик. Особо важными при покупке являются следующие:

• Количество штифтов (зубцов) на вилке. В зависимости от страны производства электроприбора и страны его реализации вилка может иметь разное количество штифтов различной формы. Более подробно о типах вилок можно узнать в конце статьи.
• Форма. Обычно электрическая вилка имеет круглую, квадратную или плоскую форму.
• Конструкция. Вилки могут быть как литые, так и сборные, преимуществом которых является наличие возможности при необходимости сменить провод.
• Стандарт (американский 110-127 Вольт 60 Герц, европейский — 220-240 Вольт 50 Герц).

Корпус современной вилки делается из качественного ударопрочного пластика, благодаря чему существенно увеличивается срок эксплуатации электроприборов. Даже, например, подвергшись сильному воздействию огню, вилка может не утратить своих эксплуатационных свойств, кроме внешнего вида, разумеется

Кроме того любая электрическая вилка должна быть удобна в использовании: она должна иметь удобную форму для подсоединения к сети пользователем и идеально подходить к розетке.

Пожалуй, самое важное значение имеет безопасность электровилки. Производители данного вида электротоваров придают особое значение их безопасной эксплуатации и используют для этого передовые разработки и новейшие технологии

Вилка с заземлением

Примером такого устройства, которое наделено всеми вышеперечисленными особенностями, может являться вилка электрическая с заземлением. Ещё совсем недавно, во времена бывшего СССР, обычный пользователь электроприборов и понятия не имел, что такое заземление. Все потому, что в обычных домах его не было. Для того чтобы установить розетку, необходимо было просто подсоединить к контактам ДВП провода.

Сегодня практически любой электроприбор имеет вилку, на которой присутствует заземление. Но чтобы оно работало, необходимо наличие третьего провода, который отсутствует в большинстве домов старой застройки. Именно поэтому, до того как электрическая вилка, в которой присутствует заземление, будет подключена вами к какому-либо электроприбору, позаботьтесь о том, чтобы в вашей домашней сети был 3-й провод.

Теперь, убедившись в важности выбора качественной электрической вилки и разобравшись в ее параметрах, Вы можете выбрать среди широкого ассортимента наиболее подходящую для Ваших потребностей. Правильно подобранная вилка будет служить вам на протяжении долгих лет

Вилки различных типов

Тип А – это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B – аналогичный разъем типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C – это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D – это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Напряжение и частота

В мире применяется, по большому счету, всего два уровня электрического напряжения в бытовой сети — европейский — 220—240 В и американский — 100—127 В и два значения частоты переменного тока — 50 и 60 Гц. Меньшее напряжение и более высокая частота считаются менее опасными для здоровья и жизни человека, более высокое напряжение и более низкая частота проще и дешевле реализуются технически.

Карта электрического напряжение и частоты тока в разных странах мира

Напряжение 100—127 В при частоте 60 Гц используют в США, странах Северной, Центральной и, частично, Южной Америки, Японии

и т. д.

Остальной мир за редким исключением использует напряжение 220—240 В с частотой 50 Гц.

В некоторых странах, вроде Филиппин

, используется «европейский» уровень напряжения с «американской» частотой. А вот наМадагаскаре — наоборот, 50 Гц с пониженным напряжением.

Как найти подходящую электронику на Джум

Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например – зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.

Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.

Источник

Что это такое?

HDMI-кабели представляют собой специальное приспособление, с помощью которого происходит передача цифрового сигнала звука и изображения от одного мультимедийного устройства к другому, при этом качество во время передачи остается на высоком уровне и не подвергается воздействию электромагнитных помех. Выглядит HDMI-кабель как длинный шнур, с разъемами на обоих концах. Один из таких разъемов имеет прямоугольную или трапециевидную плоскую конструкцию.

Так, например, к телевизору возможно подключить видеоплеер, ресивер, ноутбук, декодер, видеокарту, фотокамеру. В результате такого соединения на экране телевизора вы получите четкое полноцветное изображение и чистый аналоговый звук.

На сегодняшний день HDMI-кабели считаются основными коннекторными устройствами, которые служат для передачи данных в цифровом формате с высокой скоростью. Подобный провод способен передавать видеосигнал со скоростью 48 бит, а аудиосигнал – со скоростью 24 бит. Когда с мультимедийного устройства сигнал поступает в ваш цифровой телевизор, внутри него происходит перекодировка, и видеоизображение может едва заметно двоиться, однако, применяя для коннекта HDMI-кабели, такого эффекта двоения можно полностью избежать.

Совместимость интерфейсов

USB-разъемы одного вида различают по выпускаемой версии. Интерфейс стандарта 3.0 предлагает скорость передачи данных до 1 Гбит/сек. Стоимость 3-го стандарта на порядок выше второго, но пользователи останавливают выбор на нем, так как в стандарте 3.0 увеличена скорость передачи.

Интерфейсы совместимы, но работают с ухудшением качества и эффективности. Например, если вставить кабель 2.0 в порт 3.0, то передатчик будет работать со скоростью 2.0. Такое наблюдается и в обратную сторону.

Поэтому для правильного применения ЮСБ стандарта 3.0 нужен разъем в компьютере с такой же скоростью. Иначе деньги будут отданы зря. Скорость обмена информацией не изменится.

USB – последовательная универсальная шина, позволяющая устройству связываться с компьютером. Типы USB зависят от выполняемого кабелем функционала. К выбору кабеля нужно отнестись внимательно, от этого зависит скорость устройства.

Австралия

Австралийская трехфазная розетка с заземлением и нейтралью, номинальная мощность 20 А, IP56. Однофазные двойные 10-амперные австралийские розетки видны на заднем плане.

Стрелки указывают на гнезда в розетке на 50 А. Вилка на 50 А имеет пластиковые выступы, которые проходят через эти слоты, но блокируют ее вставку в розетку на 32 А, поскольку в ней нет этих разъемов. Вилка на 32 А не имеет выступов, поэтому ее можно вставить в любую розетку.

5-контактный штекер на 32 А с прямой ручкой.

В Австралии, Новой Зеландии и многих связанных островных государствах южной части Тихого океана используется стандарт AS / NZS 3123. В этой серии несколько типоразмеров трехфазных розеток с круглыми штырями стандартизированы по номинальному току и цепи нейтрали. Каждая розетка в группе принимает вилки из той же группы в пределах своего номинала, но исключает вилки с более высоким номинальным током, из другой группы или с нейтральным контактом (если в розетке нет вилки). Многофазные вилки и розетки рассчитаны на напряжение до 500 В и имеют заземление. Эти вилки и розетки обычно имеют степень защиты IP56 при правильной установке. Винтовая втулка помогает удерживать вилку и розетку вместе.

В однофазном стандарте AS / NZS 3112, используемом в жилых помещениях, вилки с более низким номинальным током можно вставлять в однофазные розетки с более высоким номинальным током, но не наоборот. Хотя эта функция в некоторой степени отражена в многофазных розетках, она ограничена только вилками в одной группе. Например, одна группа состоит из разъемов на 32 А, 40 А и 50 А, а другая группа — из разъемов на 50, 63 и 80 А. Вилку на 32 А можно подключить к любой розетке на 32 А, 40 А или 50 А в первой группе, однако ее нельзя подключить ни к одной из розеток на 50, 63 или 80 А во второй группе. В стандарте отмечается, что есть два разных несовместимых разъема на 50 А, которые не являются взаимозаменяемыми, поскольку имеют разные размеры физически.

Совместимость сгруппирована следующим образом, так что большие розетки в одной группе могут использовать одну и ту же вилку или любые меньшие вилки только из этой группы:

Каждая из трехфазных вилок и розеток доступна как 4-контактная (без нейтрали) или 5-контактная (с нейтралью). Вилку без нейтрального контакта можно вставить в розетку с нейтралью, но обратное невозможно, так как нейтральный контакт блокирует вставку в розетку, в которой нет отверстия для нейтрального проводника.

Из этого видно, что, например, установка розетки на 32 А, 250 В будет совместима только с вилкой на 32 А, и невозможно будет вставить вилки на 10 или 20 А.

В пределах каждой размерной группы вилки и розетки снабжены ключами с помощью определенных «выступов», выступающих снаружи вилок. Вилки с более высоким током имеют больше наконечников, чтобы их нельзя было вставить в розетку с более низким током, но при этом их можно вставить в розетку той же размерной группы, рассчитанную на более высокий ток. Например, 4-контактная вилка на 32 А без нейтрали может подключаться к 5-контактной розетке на 50 А с нейтралью.

Однако 5-контактная вилка на 10 А не может соответствовать 5-контактной розетке на 32 А, поскольку вилки находятся в разных группах, и не только их диаметр различается, но и положение проводников также меняется на несколько градусов (например, группа 7/8 32 Вилка имеет контакты L и N в положении «9 часов» и «3 часа», тогда как вилка группы 1/2 20 A имеет контакты L и N в положении «10 часов» и «2 часа». )

Существуют также вилки и розетки в металлической оболочке, рассчитанные на ток до 63 А, что значительно дороже.

Выводы и полезное видео по теме

Инструктаж по применению различных видов соединителей:

https://youtube.com/watch?v=pCCV7mVROjo

Подробно о гильзах и обжимных клещах:

https://youtube.com/watch?v=h-u7S_-8u9U

Чем хороши самозажимные клеммники:

https://youtube.com/watch?v=Wbf6cpwkxg4

Правильный выбор клемм и соединителей обеспечивает безопасность, без которой любая электросеть существовать не может. При наличии инструмента можно выполнить соединение проводов самостоятельно, используя подходящих тип коннектора.

Особенно простыми в монтаже являются соединители ВАГО, правда, при соблюдении инструкции по коммутации.

Есть опыт соединения проводов? Или хотите задать вопросы по теме выбора и применения коннекторов? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
