Какие бывают ряды номиналов резисторов?

Ряд е96 резисторы таблица

Резисторные ряды задают точность и количество предпочитаемых значений сопротивлений. Суть в том, что если точность 10% и первый резистор 100 Ом, то делать резистор в 105 Ом нет смысла, так как 105 попадает 10% погрешность 100 Ом. Следующий номинал, который имеет смысла: 120 Ом. Вниз он может быть вплоть до 108 Ом, вверх до 132 Ом. Следующий 150 Ом. И так далее. Если точность 5%, то в ряду будет больше значений расположенных более плотно.

Ряды обозначаются как EXX, где XX — число, которое обозначает количество логарифмических шагов на декаду.

Ниже указана таблица значений рядов. Само значение может быть получено просто делением или умножением табличного значения на 10 в нужной степени.

Некоторые производители делают, например, резисторы номиналами их ряда E24 с точностью 1%. Это плохая практика, так как тогда в этом ряду резисторов образуются дыры.

В каждом конкретном случае требуется сопротивление с определенной точностью. В одном случае допустимо отклонение сопротивления от номинального значения 20%, в другом случае — 10%. Наибольшая точность выполнения сопротивления резисторов требуется при разработке активных RC фильтров. Резисторы, изготавливаемые с отклонением сопротивления менее 5% получили название прецизионные резисторы.

Номиналы сопротивлений стандартизованы в соответствии с (МЭК 63-63), а допустимые — в соответствии с Для резисторов общего назначения ГОСТ предусматривает шесть рядов номинальных сопротивлений различной точности изготовления: Е6 (отклонение сопротивления от номинального значения ±20%), Е12 (±10%), Е24 (±5%), Е48 (±2%), Е96 (±1%) и Е192 (±0,5%). Цифра указывает количество номинальных значений сопротивления в данном ряду. Значения стандартных номиналов резисторов приведены в таблице 1.

Таблица 1. Значения номиналов сопротивлений резисторов

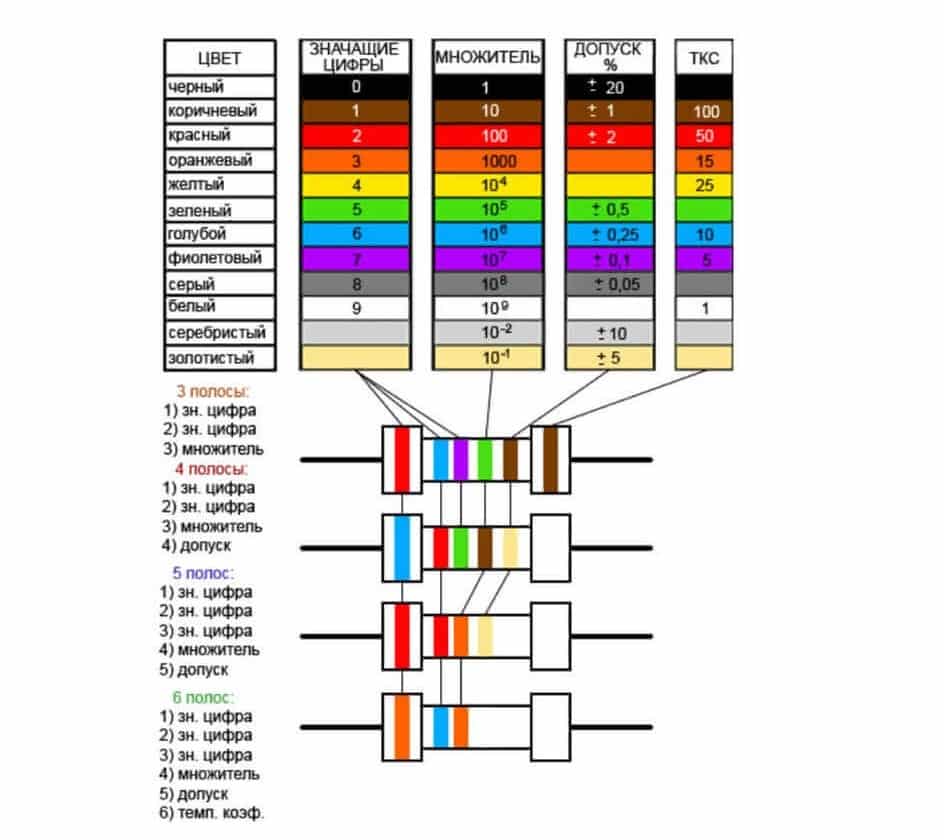

Стандартная цветовая маркировка резисторов

Следующие правила помогут правильно идентифицировать пассивные компоненты электрических схем:

• маркировка резисторов сдвинута к одному из выводов, этим приемом обозначают начало кода;
• считывание информации выполняют по направлению слева направо;
• для изделий с большими допусками достаточно трех кодовых линий;
• резисторы с номиналами высокой точности (10% и менее) обозначают пятью полосками;
• дополнительными цветовыми кодами отмечают особые характеристики.

Цветная маркировка с 3-мя полосками

Такой вариант применяют при допустимом значительном отклонении от номинала (20%). Первые две линии (Л1, Л2) обозначают цифровые данные в соответствии с рассмотренной выше универсальной таблицей. Последняя (Л3) – соответствующий множитель.

Таблица сопротивлений с обозначениями пленочных и проволочных резисторов

Полученные знания можно использовать для расшифровки конкретного примера:

• на корпусе – три полосы (Л1 – желтая, Л2 – серая, Л3 – зеленая);
• отмеченный порядок считывания определяют по смещению цветовых компонентов в соответствующую сторону;
• по таблице цветов уточняют соответствие кодов (Л1 = 4; Л2 = 8; Л3 = 5);
• для пересчета в электрическое сопротивление применяют формулу: R = (Л1*10 + Л2) * 10Л3;
• подставив цифры, вычисляют номинал (электрическое сопротивление): R = (4*10 + * 105 = 48 * 105 = 4 800 000 Ом = 4,8 МОм.

Маркировка 4-мя цветными кольцами

Увеличением количества полос повышают информационную емкость кодировки. Такой вариант подходит для обозначения изделий с более точными, чем в предыдущем примере, номинальными значениями электрического сопротивления. Отличают принадлежность к определенному ряду по цвету последней полоски:

• золотой – Е24(5%);
• серебристый – Е12 (10%).

Расшифровку первых трех элементов делают с применением рассмотренной методики.

Цветная маркировка 5-ю полосками

В этой кодировке используют аналогичные принципы, но с учетом повышенной точности производственных процессов. Обозначение резисторов с учетом соответствия цветов допускается в процентах:

• серый – 0,05;
• фиолетовый – 0,1;
• синий – 0,25;
• зеленый – 0,5;
• коричневый – 1;
• красный – 2.

Пример:

• по самой крупной линии (смещению в определенную сторону) определяют начало кода;
• с помощью таблицы устанавливают цифровые значения соответствующих цветов;
• Л1 – красный – 2;
• Л2 – синий – 5;
• Л3 – синий – 5;
• Л4 – коричневый – 1 (степень десяти);
• Л5 – золотой – 5% допуск;
• рассчитывают резистор по цветам с применением модифицированной формулы: R = (Л1*100 + Л2*10 + Л3) * 10Л4;
• вставив расшифрованные цифровые значения, определяют R = (2*100 + 5*10 + 5) * 101 = 255* 10= 2 550 Ом (±5%).

Использование 6-ти цветных колец для маркировки резисторов

Электрическое сопротивление по цветным полоскам определяют по аналогии с представленной выше методикой. Дополнительный элемент кода используют для обозначения изменения рабочих параметров элемента в зависимости от температуры.

Соответствующий показатель (ТКС) измеряют в ppm (одна миллионная) от номинального сопротивления на 1°C. Соответствие цветов последней линии (Л6) по этому коэффициенту:

• белый – 1;
• фиолетовый – 5;
• синий – 10;
• оранжевый – 15;
• желтый – 25;
• красный – 50;
• коричневый – 100;

Следует отметить! Данное правило применяют с исключениями. В некоторых случаях шестую позицию производители используют для размещения сведений о надежности изделия. Чтобы исключить ошибочное считывание информации, расширяют на 50% последнюю линию. Необходимо правильно оценивать подобное увеличение размеров, которое похоже на стандартное обозначение начала цветового кода.

Этот показатель определяют в ходе лабораторных испытаний. Проверяют определенное количество изделий в товарной партии. Тестирование выполняется с помощью имитации рабочих условий на протяжении 1 тыс. часов. Итоговый результат показывают в процентах зарегистрированных отказов. Определить надежность резистора по цветам несложно с помощью следующего списка (данные приведены в %):

• желтый – 0,001;
• оранжевый – 0,01;
• красный – 0,1;
• коричневый – 1.

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Как образуется

Мощность резистора

Формирование рядов резисторов производится строго в соответствии с правилами, определяемыми технологией изготовления данных радиодеталей. Поскольку любой изготовленный на производстве резистивный компонент имеет некоторую погрешность своего основного параметра (сопротивления), и значения этих отклонений могут быть разными, простое использование непрерывных рядов становится нерелевантным.

К примеру, у детали с указанным заводом-производителем сопротивлением в 100 Ом и отклонением в 10% реальный показатель может составлять 104 Ом, тогда изготавливать отдельный компонент, обладающий данным номиналом, становится бессмысленно. Следующим в такой линейке может быть использован резистор в 120 Ом, на нижней границе допустимого интервала будет иметься показатель 108 Ом, а на верхней – 132.  Дальнейшим элементом можно поставить резистор примерно 150 Ом. Возникает необходимость в системе, в которой учитывались бы как номинал, так и диапазон его возможных изменений.

По подобному принципу может быть сформирован список радиодеталей с выбранной погрешностью. Если она составляет 10%, список полагается делать состоящим из 12 единиц. Если стоит цель добиться более точной категоризации (например, погрешность в 5%), элементы будут более плотно сидящими, без большого разрыва по значениям между соседними, а число их будет вдвое больше. Из этих величин можно формировать табличные сводки. Таблицы для разных серий будут отличаться между собой количеством задействованных символов и разнесенностью номинальных значений.

Ряды номиналов резисторов: E3, E6, E12, E24, E48, E96, E192

Как часто вам приходилось подбирать резистор для замены в какой-либо плате или в для конструирования нового устройства.

Несмотря на большое разнообразие существующих моделей, значение омического сопротивления каждого из них не является случайным и не формируется одной лишь прихотью производителя.

На практике существует конкретный ряд номиналов резисторов, который и определяет возможные варианты для заводских сопротивлений.

Что такое ряд номиналов?

Данное понятие устанавливает определенную закономерность чередования значений для любых радиодеталей, включая и резисторы. Впервые существующий стандарт был утвержден еще в 1948году и получил обозначение латинской буквой E, означающей EIA в расшифровке Electronic Industries Alliance.

Следом за буквой E указывается цифра, обозначающая конкретную линейку значений, она же показывает число доступных в этом ряду номиналов.

С математической точки зрения, номинальные величины представляют собой логарифмическую функцию, поэтому шаг изменения номинальных сопротивлений можно определить по формуле:

где n – это порядковый номер конкретного члена, а N – это номер ряда.

Чтобы подобрать из предложенных линеек данных нужную модель, установленное значение, к примеру, у E12 – это 1… 1,2 … 1,5 … и т.д. и умножается на десятичный множитель – 10, 100, 1000 и т.д.

до достижения желаемой величины. Всего выделяют семь стандартных номиналов, правда, первый из них сегодня уже не выпускают, но встретить в старых устройствах его вы еще можете.

Далее рассмотрим особенности каждого из ряда номиналов деталей.

Ряд Е6

Здесь для обозначения номиналов содержится шесть возможных величин: 1; 1,5; 2,2; 3,3; 4,7; 6,8. При указании номинальных емкостей, сопротивлений и других характеристик радиодеталей, Е6 обладает такими отличиями:

• величина допуска на погрешность составляет не более 20%, что дает немалое отклонение, которое обязательно следует учитывать при работе точных приборов;
• при использовании цветовых маркировок для керамических или углеродистых резисторов, детали будут иметь черную полосу, характеризующую их возможную погрешность;

Определение допустимого отклонения по цветовой маркировке

наибольшее распространение они получили в силовом оборудовании, где основная роль резистора заключается в гашении величины токовой нагрузки, а существующая погрешность не окажет существенного влияния.

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам. Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

• В итоге получаем номинал и допуск нужного нам резистора.
• Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96

предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.

Первые две цифры — код номинала от 01

до96 соответствует числу номинала от100 до976 согласно таблице.Третий символ — буква — код множителя.

Каждая из букв X

,Y ,Z ,A ,B ,C ,D ,E ,F ,H ,R ,S соответствует множителю согласно таблице.Номинал резистора определится произведением числа и множителя.

Принцип расшифровки кодов SMD резисторов стандартов E24

иE48 значительно проще, не требует таблиц и описан отдельно ниже.

Предлагается онлайн калькулятор для раскодировки резисторов EIA-96

,E24 ,E48 . Сопротивление 0ом ±1%,EIA-96 в результате вычислений означает некорректный ввод.

КодМножитель Z

Маркировка из трёх цифр. Первые две цифры — число номинала. Третья цифра — десятичный логарифм множителя. 0=lg1, множитель 1.1=lg10, множитель 10.2=lg100, множитель 100.3=lg1000, множитель 1000.И т.д., соответственно количеству нулей множителя. Произведение числа и множителя определит номинал резистора. В данной статье используйте окно калькулятора выше, что и для EIA-96.

Резистор.

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжение и наоборот. Ведь как мы помним из закона Ома, напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

I = \frac{U}{R}

Резисторы являются одними из самых широко используемых компонентов. Редко можно встретить схему, в которой бы не было ни одного резистора Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Маркировка чип-резисторов, номиналы

Прочитав обозначение 2r00 резистора, как определить, на какое сопротивление он рассчитан? Для этого существует маркировка smd резисторов. Это можно сделать с помощью таблиц, где указан перечень характеристик, согласно обозначению на корпусе. Также цифровую маркировку поможет расшифровать программа онлайн-калькулятор. Интерфейс этого сетевого инструмента выглядит просто и работает быстро. Достаточно для этого вбить в окна полей необходимый запрос.

Онлайн-калькулятор для расчёта цифровых обозначений

При визуальном осмотре элемента маркировка смд резисторов может иметь следующие знаки, нанесённые на корпус:

• цифровые маркировки;
• буквенные символы;
• цветовые маркеры.

Они наносятся непосредственно на верхнюю часть корпуса и имеют различное значение.

Цифровые маркировки

Код, нарисованный на резистивном элементе, может состоять из трёх или четырёх цифр. Трёхцифровое обозначение расшифровывается легко. К примеру, у резистора 103 сколько ом величина сопротивления, указывают две первые цифры, третья – это множитель, на который умножается двухзначное число. В математике это показатель степени числа с основанием 10.

Внимание! Множитель в этом случае – степень n, в которую необходимо возвести число 10. Следовательно, чип-резистор 104 имеет номинал 10*104 = 100 кОм. Маркировка при помощи трёх цифр позиционирует элементы, имеющие допуск погрешности: 2; 5; 10%

Маркировка при помощи трёх цифр позиционирует элементы, имеющие допуск погрешности: 2; 5; 10%.

Трёхзначное цифровое обозначение

Маркировка резисторов меньше 1 Ом

Соответствующая отметка на детали, как и для сопротивлений менее 10 Ом, требует ввода в код буквы R. Она ставится либо впереди двух цифр, либо в середине и заменяет собой десятичную точку.

Обозначение SMD-резисторов

Цветовое обозначение

Цветовой способ маркировки резисторов применяется для элементов, имеющих маленький типоразмер. Однако для смд-сопротивлений он не применяется. По цветной палитре колец можно определить: номинал, множитель и температурный коэффициент (ТКС).  Цветное кольцо, опоясывающее элемент, имеет определённый цвет, ширину и месторасположение.

Некоторые особенности при нанесении цветной маркировки, которые могут интерпретироваться следующим образом:

1. У деталей с погрешностью 20% 3 кольца. Два первых – величина сопротивления, третье – множитель.
2. Четыре кольца означают, что допуск отличен от 20% и обозначен четвёртым кольцом.
3. Пять цветных колец имеют другое значение. Три первых – номинал детали, четвёртое – значение множителя, пятое – величина допуска в 0,005%.

ТКС, он же TCR (Temperature Coefficient of Resistance), показывает, насколько поменяется величина сопротивления двухполюсника при изменении температуры в один градус. Температура может меняться в любом направлении.

Шестая полоса (редкий случай) укажет значение TCR для резистора. Использование в схемах чувствительных к изменению температурного режима окружающей среды требует установки элемента с определённым значением TCR.

Расшифровка цветных маркеров

Буквенная маркировка

Стандарт EIA – 96 допускает при кодировке SMD-чипов резистивной направленности ввод буквы третьим символом.

Расшифровка мнемонического обозначения буквами

При требовании к допуску в 1% маркировка имеет трёхзначные или четырёхзначные обозначения на корпусе деталей.

Две цифры и буква у таких smd резисторов, имеющих типоразмер 0603, распределены следующим образом:

• две первых цифры – сопротивление в Ом;
• буква – это множитель: S, R, B, C, D, E, F.

Данные по сопротивлениям с трёхзначным кодом определяют по таблицам.

Таблица кодов для первых двух цифр при допуске в 1%

Нумерация с использованием 4-х цифр при данном допуске отклонения от точности означает:

• три первых цифры – мантисса (дробная часть десятичного числа);
• четвёртая цифра – показатель степени числа 10.

Например, резистивный элемент с меткой 3501 обладает номиналом 350*10 = 3,5 кОм.

Интересно. Когда на детали нарисован ноль «0», это значит смд-резистор имеет нулевое значение сопротивления. Это просто перемычка. При измерении тестером результат не должен вводить в заблуждение – элемент исправен.

При замене неисправных элементов, расположенных на печатной плате, правильное определение номинального значения поможет устранить повреждение. В случае необходимости можно smd-компоненты заменить на детали аналогичных параметров, расшифровав цифровые и буквенные коды.

Технические характеристики чип резисторов 0603 1%

• Номинальная мощность резистора при 70°С…………………..0,1 Вт
• Рабочее напряжение резистора ………………………………………..50 В
• Максимальное напряжение резистора ………………………………100 В
• Диапазон рабочих температур резистора ……………………….-55° +125°С
• Температурный коэффициент сопротивления………………….100 ppm/°С

SMD резисторы типоразмера 0603 5% поставляются по ряду номиналов E24. Существенно меньшими габаритами обладают чип резисторы 0402 5% и 0402 1%. На несколько большую рассеиваемую мощность рассчитаны резисторы 0805 5% и 0805 1%. Существенно большей рассеиваемой мощностью обладают резисторы 1206 5% и 1206 1% и 2512 5% и 2512 1%. В перечне поставляемой продукции присутствуют низкоомные резисторы, высокоомные резисторы с повышенным рабочим напряжением и терморезисторы.

Технические характеристики и маркировка чип резисторов 0603 1% производитель Liket

Технические характеристики и маркировка чип резисторов 0603 1% производитель Walsin

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

• E48 (2%) — алый цвет;
• E96 (1%) — коричневое цветовое решение;
• E192 (0,5%) — зеленый цвет;
• 0,25% — синее цветовое решение;
• 0,1% — фиолетовый;
• 0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

1. Коричневое цветовое решение — 100 ппм/OC.
2. Алый — 50 ппм/OC.
3. Желтый цвет — 25 ппм/OC.
4. Оранжевое цветовое решение — 15 ппм/OC.
5. Синее цветовое решение — 10 ппм/OC.
6. Фиолетовое цветовое решение — 5 ппм/OC.
7. Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.

1. Коричневый — до 1 %.
2. Алый цвет — не более 0,1% отказов.
3. Оранжевое цветовое решение — не больше 0,01% отказов.
4. Желтый — не больше 0,001% отказов за тысячу рабочих часов.

Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным

. Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом

и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются нанепроволочные ипроволочные .

2.1. Непроволочные резисторы.

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки

, нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем

и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или измикрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.
