Чем различаются ву, вру, грщ: ответ в нормативах

№7. Количество модулей в распределительном щитке

Принципиальное отличие всех щитков – количество модулей. Некоторые ошибочно считают, что их число должно быть кратным 12, но это не всегда так: используются щитки, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых число модулей не превышает 10.

Чтобы определиться с тем, какое количество модулей необходимо в вашем случае, для начала лучше всего составить схему электропроводки с указанием всех точек потребления, сюда входят розетки, осветительные приборы, отдельно выделяют электроприборы, которые потребляют много энергии (кондиционер, стиральная машина, бойлер). Далее определяются группы. Для осветительной проводки используют автоматические выключатели на ток 10 А, для розеточной – 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, или же заменить эти два устройства на дифференциальный автомат. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количество модулей. Также стоит учитывать наличие счетчика и его размеры.

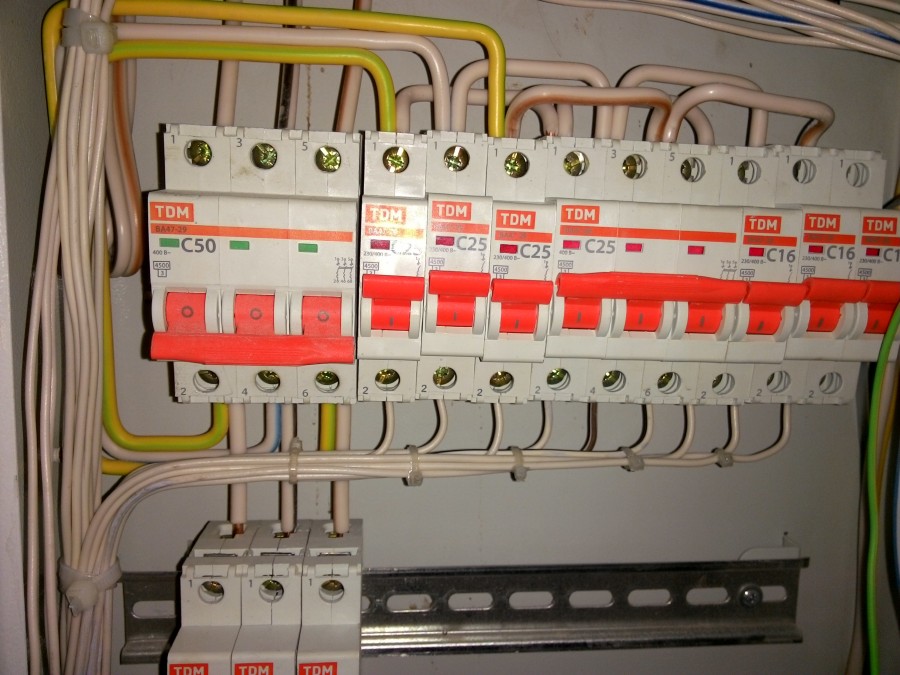

Ширина одного модуля – 18 мм, она равняется ширине однополюсного выключателя. Для подключения двухполюсного автомата понадобиться 2 модуля, трехфазного автоматического выключателя – 3, однофазного УЗО – 3, трехфазного УЗО – 5, электросчетчика – от 6 до 8 в зависимости от его размеров (ширину прибора можно просто поделить на 18 мм).

Для квартиры в ряде случаев достаточно щитка на 12-16 модулей. Если счетчик будет располагаться в щитке, то придется брать устройство на 16-24 модуля. Для большого частного дома может потребоваться щиток на более чем 24 модуля. В больших коттеджах иногда ставят два щитка, так как из-за большой протяженности проводки один в случае аварии не всегда может оперативно сработать, а может и не сработать вовсе.

Кроме того, в щитке могут располагаться устройства защиты от перенапряжений, фотореле или пускатели автоматического включения света. Если нет уверенности в том, что вы сможете сделать правильный выбор распределительного щитка, то лучше доверьтесь специалистам. Помощь, скорее всего, понадобится и при сборке, установке щита и подключении к нему всех групп электроприборов – с электричеством лучше не шутить.

Технические характеристики ГРЩ

К техническим характеристикам ГРЩ относят:

• напряжение сети;
• максимальный ток нагрузки;
• количество входов;
• количество выходов;
• наличие или отсутствие автоматики резервирования;
• тип и количество приборов индикации и учета;
• система заземления;
• степень защиты.

Поскольку в каждом отдельном случае условия неодинаковы, то в конструкцию типовых ГРЩ могут вносится изменения. Особенно часто это касается номинальных значений автоматов защиты.

Важно! Для обеспечения безопасности обслуживания и безаварийной работы все изменения должны обязательно вноситься в техническую документацию. Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения

Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения

Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения.

Наиболее часто современные распределительные щиты имеют модульную конструкцию, что упрощает обслуживание и внесение изменений. Основные модули (секции):

• вводная, в которой размещаются вводные автоматы (рубильники), приборы учета, элементы защиты;
• модуль отходящих линий, с автоматическими выключателями для каждого потребителя и с отдельными приборами учета для каждой из нагрузок;

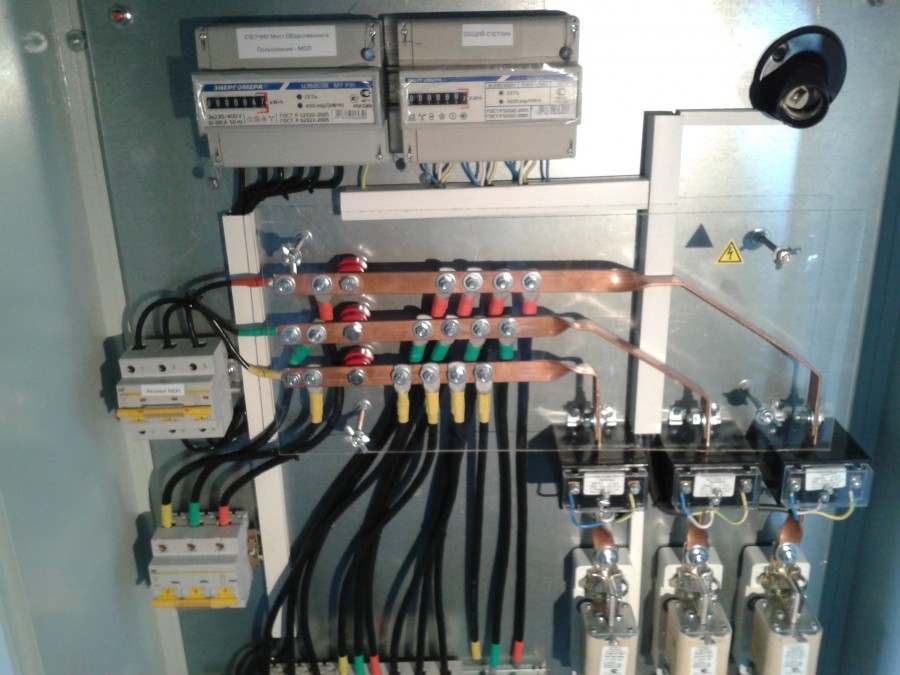

• секция учета. Здесь устанавливаются счетчики электроэнергии, трансформаторы тока, модемы дистанционного контроля;
• секция компенсации реактивной мощности.

Секция компенсации реактивной мощности

Таким образом, в зависимости от предъявляемых требований конструкции ГРЩ могут отличаться как количеством, так и способом подключения модулей.

Обратите внимание! Одной из важных характеристик является способ разделения нагрузки и резервирования питания, то есть, к какой линии подключены потребители в нормальном режиме и к какой в аварийном при пропадании питания в основном фидере

Виды электрических щитков

Различаются по целевому назначению, по способу монтажа, по материалу. В зависимости от целей применения подразделяются на:

1. Главный распределительный щит (ГРЩ). Служит для ввода и учета энергии в крупный объект (группу). Принимает энергию от питающих электролиний, трансформаторных станций или отдельных трансформаторов.
2. Вводное распредустройство (ВРУ). Может выполнять аналогичные функции ГРЩ, или служить для дальнейшей подачи питания на более мелкие объекты. В него дополнительно монтируются измерительные приборы, контролирующие параметры тока.
3. Аварийный ввод резерва. В этом электрическом щитке осуществляется автоматическое переключение на запасные источники питания при аварии. В качестве последних могут выступать аккумуляторные батареи, трансформаторные подстанции.
4. Электрощит этажный (ЩЭ). Устанавливается на этажных площадках зданий в специально отведенных местах. Несет в себе функции дальнейшего распределения энергии по этажу.
5. Щит квартирный (ЩК). Может устанавливаться как внутри квартирных помещений, так и на этаже. Этот электрический щиток отвечает за питание жилых площадей, учет потребления электроэнергии и защиту от негативного воздействия электротоком.
6. Щит освещения. Применяется как отдельное устройство для обеспечения функций включения-выключения осветительных приборов.
7. Щиты управления и автоматики. Щиток для электрических автоматов в основном применяется в электроустановках, на электростанциях, подстанциях. Часто функции управления и автоматики совмещают.

Навесной электрический щиток

Изготавливаются различной глубины (ширина боковой стенки). Они предназначены для установки на стену, специальное устройство или опору. Для изготовления неразборного корпуса применяется сталь листовая в 1 мм толщиной. Жесткость конструкции обеспечивает надежный монтаж оборудования. Щиток электрический квартирный может изготавливаться из пластика и иметь разборной корпус, состоящий из задней стенки (монтажного основания) и кожуха с крышкой. Они соединяются между собой специальными крепежами. При высоте шкафа до 800 мм щитки оснащаются одним замком, свыше – двумя.

Встраиваемый электрический щиток

Предназначен для монтажа вглубь стены. Состоит из:

• корпуса, изготовленного из стали 1 мм толщиной;
• стальной маски с навешенной на нее дверью.

В корпусе предусмотрены технологические отверстия для монтажа в стену. Окраску порошковой краской осуществляют в электростатическом поле. Для установки внутреннего оборудования используют монтажные панели или модульные системы. Электрический щиток в квартире такого типа обладает возможностью изменения дверного открывания. Общепринятая глубина встраивания в стену составляет 120 мм. Степень внутренней защиты IP31.

Напольный электрический щиток

Может служить в качестве главного щита для ввода и распределения электропитания. Сварной каркас из стали 2 мм толщиной обеспечивает конструкции жесткостью. Начинка состоит из съемных узлов и агрегатов, собранных линейно. Может иметь как одну, так и две двери. Запорное устройство может блокировать дверь в 4-х местах. На месте установки монтируется на специальный цоколь. Электрический щиток в частном доме, расположенный на открытом воздухе, предусматривает оснащение повышенной защитой от влияния внешней среды по типу IP55, 65.

Вступление

Электрический щиток является распределительным узлом во всех электрических сетях напряжением до 600 Вольт. Без электрических щитков не планируется ни одна распределительная сеть, начиная от ввода в многоквартирный дом, до групповой цепи в квартире. Также, электропроводка любого загородного строения от коттеджа до гаража и бани не возможны, как, по сути, так и по нормативам, без монтажа электрических щитков. В этой статье рассмотрим, какие виды электрических щитков определены по нормативным документам РФ.

В электросетях 380/220 В и 600/380 В для ввода электрической энергии и её, последующего распределения потребителям служат электрические щитки

Смонтированные в электрическом щитке устройства нужны для нечастого, что важно, включение или отключения электротока, а также для защиты групповых цепей от перегрузок и аварийных коротких замыканий

В РФ производство, монтаж и сборка электрощитков осуществляется по целому ряду нормативных документов. Основные из этих документов: Гост 51321, 51778-2001, Гост Р 51628-2000.

Виды и размеры распределительных щитов

По виду монтажа классификация выглядит следующим образом:

Навесные распределительные щиты – предполагают крепление на поверхности стены посредством дюбелей и саморезов. Как правило, размеры их от поверхности стены составляют 12-20 см.

В случае, если стена состоит из горючего материала, между щитком и стеной помещают слой изолятора. При монтаже лучше располагать его примерно на уровне глаз и таким образом, чтобы исключить возможность случайного удара головой о щиток.

Встраиваемые распределительные щиты – конструкция подразумевает наличие подготовленной под них ниши в стене. Вставленный внутрь щит сажают на раствор, как правило, монтируют его заподлицо со стеной.

По материалу изготовления встречаются металлические и пластиковые корпуса щитов. По форме корпуса подразделяются на квадратные и прямоугольные, вытянутые как по вертикали, так и по горизонтали.

В плане размеров, если позволяет место, лучше брать корпус с запасом, чтобы при необходимости добавления какого-либо элемента не вставал вопрос о замене корпуса на более объемистый.

Комплектующие ГРЩ

Корпуса

Сборка ГРЩ осуществляется на базе распределительных панелей ЩО-70 или монтажных шкафов ВРУ-1 от ведущих российских и зарубежных брендов (ABB, Schneider Electric, Rittal и ряда других). Их модификации различаются по степени защиты электронных компонентов от воздействия факторов внешней среды:

• IP31 — препятствуют попаданию внутрь предметов диаметром ≥2,5 мм (кабелей, инструментов) и вертикальных капель;
• IP54 — обеспечивают достаточную защиту от мелкодисперсных частиц и брызг, падающих с любого направления, подходят для установки в технических галереях и на объектах с повышенной влажностью и запыленностью;
• IP65 — пыленепроницаемое исполнение, устойчивы к направленным водяным струям, что делает их пригодными, в том числе, для наружного монтажа.

Контроллер и программное обеспечение

Управление аппаратурой вводных и секционных панелей реализовано на базе интеллектуальных реле Schneider Electric серии Zelio Logic. Контроллеры отличаются гибкостью настройки: используя фирменное программное обеспечение Zelio Soft, можно создать любой алгоритм переключения посредством контактного языка (FBD) или функциональной блок-схемы (Ladder). Все внесенные изменения хранятся в энергонезависимой флэш-памяти, причем впоследствии их можно будет скопировать на другое устройство. В свою очередь, поддержка удаленного управления с помощью протокола Modbus, по Ethernet или GSM (опционально) окажется полезным при обслуживании распределенной инфраструктуры.

Помимо автоматического, главные распределительные щиты ООО «РКМ Электро» поддерживают ручной режим работы. Однако даже при полном отсутствии контроля со стороны автоматизированных модулей, негативное влияние человеческого фактора на систему энергоснабжения полностью исключается за счет наличия механической блокировки, призванной предотвратить одновременное подключение двух вводов и секционного автомата.

Аппаратура вводных и секционных панелей

В своей практике мы часто сталкивались с доработкой проектов других компаний, в рамках которых использовалось излишне дорогостоящее оборудование, обладающее избыточным функционалом. В отличие от подавляющего большинства подрядчиков, мы всесторонне консультируем заказчиков, разъясняя преимущества и недостатки различных комплектующих, и помогаем подобрать наиболее оптимальное решение с точки зрения возможностей, цены и качества.

Так, например, при силе тока менее 600 ампер мы рекомендуем устанавливать литые автоматические выключатели, в то время, как при токах свыше 1600 А необходимо использовать воздушные автоматические выключатели с моторным или электромагнитным приводом, в которых гашение электрической дуги производится путем подачи сжатого воздуха. Данная особенность позволяет существенно продлить период эксплуатации устройств и предотвратить выгорание контактов, а значит, повысить надежность всей системы.

Маркировка маркировка проводов в щите по гост

• Согласно ГОСТ 23594—79 (Маркировка) маркировка проводов в щите наносится на бирках маркировки или ленте ПВХ. Бирками маркировки могут служить поливинилхлоридные трубки или трубки термоусаживаемые.
• Длина бирки должна быть не менее 25 мм, надписи должны быть четкими и хорошо видными.
• По номам, допускается наносить маркировку непосредственно на изоляцию провода или кабеля, если они будут хорошо видны.

Источники

• https://elesant.ru/schema-elektroprovodki-kvartiry/uslovnye-oboznachenija-na-schemach
• https://electrikexpert.ru/kakie-byvayut-vidy-raspredelitelnyx-shhitov/
• https://shchitovoye-oborudovaniye.ru/stati/307-raspredelitelnye-shchity.html
• https://elektromol.ru/stat/vidy-elektricheskikh-shchitov/
• https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
• https://ehto.ru/montazh-elektriki/elektroshhitok/markirovka-provodov-v-shhite

Щиток наружного освещения

От обычного щитка такое устройство отличается только тем, что здесь присутствуют устройства автоматического или ручного включения освещения. Чтобы обеспечить автоматическое управление наружным освещением используют:

• фотореле;
• датчики движения;
• звуковые датчики;
• годовые реле;
• реле, которые управляют включением освещения в зависимости от географических координат места, где оно установлено.

Режим ручного управления может потребоваться в следующих случаях:

• ремонте осветительной сети в дневное время;
• включения освещения при неисправном реле;
• включения освещения, когда не соблюдаются условия для срабатывания реле.

ЩНО-400-6/1000-Д

Чтобы перейти в ручной режим управления освещением используют специальные переключатели. Датчики, которые нужны для управления располагаются в местах удобных для работы. Ручное управление может осуществляться следующими способами:

1. Одним из положений ключа ручного управления.
2. Выключателем наружной или внутренней установки.
3. Кнопочной станцией.

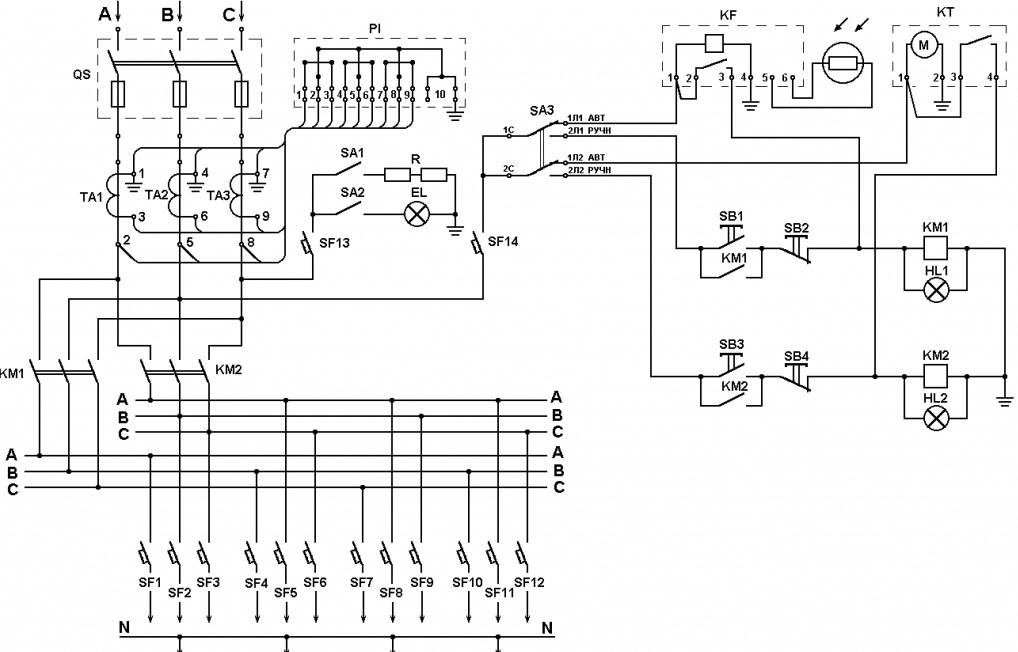

Схема ЩНО

Если нагрузка, которая подключается к щиту превышает максимально допустимую норму, тогда подключение осуществляется через пускатель. В этом случае реле будет управлять включением пускателя, а он свою очередь включит светильники. Такой щит освещения маркируют, как «ЩНО».

Щиты собственных нужд переменного тока (ЩСН)

Щиты собственных нужд переменного тока ЩСН предназначены для ввода и распределения электроэнергии 0,4 кВ на электроподстанциях, электростанциях и промышленных предприятиях, для питания, защиты и резервирования потребителей собственных нужд переменного тока на ПС, ГЭС, ТЭЦ, АЭС и на других объектах энергетики и промышленности.

Щиты собственных нужд ЩСН используются для организации питания собственных нужд подстанций и электростанций переменным током напряжением 380 В и частотой 50 Гц:

• шкафы питания приводов выключателей;
• обогрев шкафов наружной установки;
• шкафы охлаждения автотрансформаторов (трансформаторов);
• зарядные устройства;
• блоки аварийного освещения;
• насосы пожаротушения;
• шкафы питания цепей электромагнитной блокировки разъединителей;
• вентиляция и обогрев ОПУ;
• наружное освещение;
• связь, АСУ ТП.

Щиты собственных нужд ЩСН обеспечивают:

• Приём электроэнергии переменного тока;
• Распределение электроэнергии между потребителями;
• Защита автоматическими выключателями потребителей и отходящих линий от токов короткого замыкания и перегрузки;
• Автоматическое включение АВР при пропадании напряжения на одном из вводов.

Отличительные особенности ЩСН

• Максимальная заводская готовность изделия.
• Возможность установки различного по типу и составу оборудования в соответствии с требованиями Заказчика.
• Удобство монтажа и эксплуатации.
• Возможность подключения как снизу, так и сверху.

Условия эксплуатации ЩСН

Климатическое исполнение и категория размещения ЩСН — У3 по ГОСТ 1515-69.

Шкафы ЩСН предназначены для работы внутри помещений при следующих условиях.

• температура окружающего воздуха от +5°С до +40°С;
• окружающая среда – взрывобезопасная, не содержащая пыли, в том числе токопроводящей, агрессивных паров и газов в концентрациях разрушающих металл и изоляцию;
• группа условий эксплуатации в части воздействия окружающей среды по ГОСТ 17516.1-90 – М2;
• относительная влажность воздуха до 80% при температуре 20ºС по ГОСТ 15543.1-89
• высота установки над уровнем моря — не более 2000 м (при эксплуатации панелей на высоте более 1000 м., характеристики применяемых в панелях аппаратов должны быть снижены в соответствии с ГОСТ 15150-69);
• рабочее положение в пространстве – вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону;
• степень защиты ЩСН IP31 по ГОСТ 14254-96;
• сейсмостойкость — 6 баллов (по заказу выполняются в исполнении до 9 баллов) по МSК- 64

Комплектность ЩСН

В состав щита ЩСН входит:

• Автоматические выключатели: вводные и секционные: исполнение: выкатное;
• тип: Schneider Electric, Moeller, ABB, Siemens и др.
• наличие АВР;
• вид управления: местное, дистанционное, телеуправление;

фидерные:

• исполнение: втычное и фиксированное;

тип: Schneider Electric, Moeller, ABB, Siemens;
вид управления: местное, возможно дистанционное;
Электронные счетчики различных фирм-производителей, которые устанавливаются на вводах;
Аппаратура цепей вторичной коммутации и КИП зарубежных и российских производителей: Schneider Electric, Relpol, Протон-Импульс, Электроприбор, Новатек-Электро и др.

Комплектация и состав оборудования, применяемого в составе ЩСН, могут быть изменены по желанию заказчика в соответствии с требованиями технического задания.

Конструктивные особенности

Конструкция щита ЩСН выполняется в виде сборных шкафов из оцинкованной стали или шкафов сварной конструкции. По заказу ЩСН выполняются в сейсмостойком исполнении до 9 баллов по MSK-64.

ЩСН изготавливаются в виде щитов ячеечного типа с выкатными, втычными или стационарными автоматическими выключателями как отечественного, так и импортного производства.

ЩСН может подключаться к одному или двум трансформаторам (возможны другие варианты) мощностью от 63 кВА до 2500 кВА. Возможно размещение щита в один или два ряда. При двухрядном исполнении щиты дополнительно могут доукомплектовываться шинным мостом. По способам подвода шин или кабелей реализуются все варианты.

Тип металлоконструкций шкафов: шкафы производства Rittal, Prisma P.

Обслуживание шкафов: одно- или двухстороннее.

Цепи вторичной коммутации проложены в кабельных коробах.

Зажимы проходные и измерительные фирмы Weidmüller, Klemsan, Phoenix Contact.

Щит ЩСН состоит из:

• Шкафов ввода;
• Шкафов секционирования;
• Шкафов отходящих линий;
• Шкафов управления и автоматики.

Система мониторинга и контроля включает в себя модули ввода/вывода аналоговых и дискретных сигналов и контроллер, объединённые последовательным интерфейсом RS.485, устанавливаемые в отсеки шкафов щита ЩСН

Подробнее https://specenergo.com/shchsn/

Аварийный ввод резервного питания (АВР)

Этот электрический щит способен подавать аварийное электропитание в случае отключения основной системы. Этот тип устройств можно считать наиболее распространенным, и он используется практически в каждой электросети. Если в систему резко перестанет поступать электричество, тогда АВР в автоматическом режиме переключит его на аварийный источник питания.

АВР

Чаще всего может использоваться два подтипа щитов АВР:

• Приоритетный щит. Здесь присутствует только один канал питания.
• Бесприоритетный щит. В нем основным может быть любой источник питания.

Выбирать определенный продукт нужно в зависимости от личных предпочтений, а также особенностей электрической сети.

Какие существуют типы электрических щитов?

Щиты отличаются, прежде всего, по методу установки. Чаще всего используют навесные и настенные варианты, кроме того, все большую популярность получают устанавливаемые в нишу щитки.

Что касается материалов, в последнее время часто сочетают металл с пластиком, так как такие устройства наиболее функциональны, но иногда щиты исполнены исключительно из пластика или только из металла.

8000наименований НКУ

24 месяца

гарантия

3 города

представителя

Оставьте заявку на просчет проекта, спецификации или тех.задания

Не нашли модель на сайте? Мы обязательно поможем. Сделайте заявку на расчет вашей схемы!

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

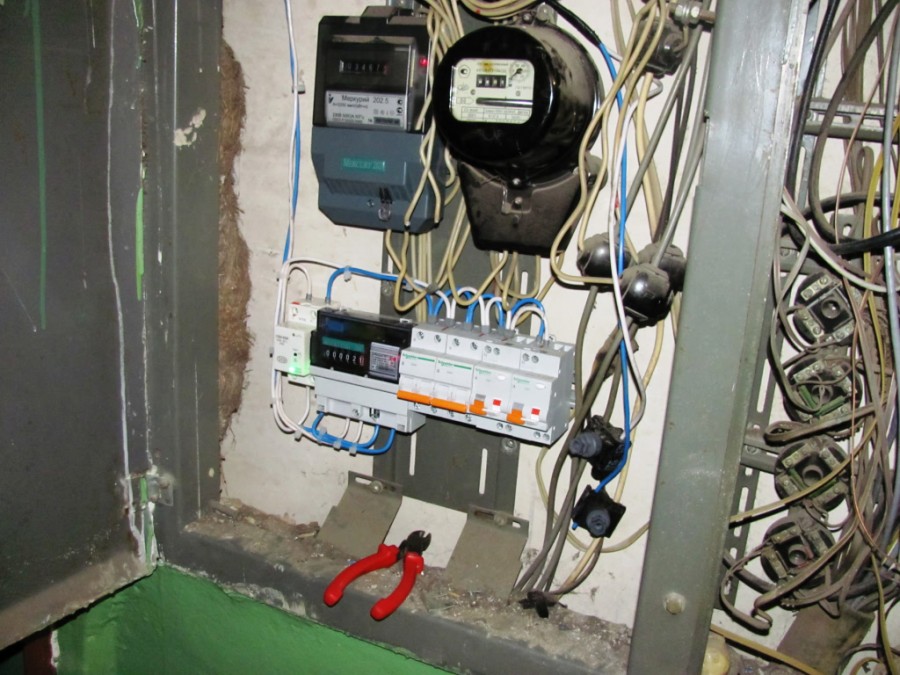

Многотарифный счетчик Меркурий 203.2Т

Технические характеристики ГРЩ

К техническим характеристикам ГРЩ относят:

• напряжение сети;
• максимальный ток нагрузки;
• количество входов;
• количество выходов;
• наличие или отсутствие автоматики резервирования;
• тип и количество приборов индикации и учета;
• система заземления;
• степень защиты.

Поскольку в каждом отдельном случае условия неодинаковы, то в конструкцию типовых ГРЩ могут вносится изменения. Особенно часто это касается номинальных значений автоматов защиты.

Важно! Для обеспечения безопасности обслуживания и безаварийной работы все изменения должны обязательно вноситься в техническую документацию. Вам это будет интересно Допустимое сопротивление изоляции

Вам это будет интересно Допустимое сопротивление изоляции

Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения.

Пример однолинейной схемы ГРЩ

Наиболее часто современные распределительные щиты имеют модульную конструкцию, что упрощает обслуживание и внесение изменений. Основные модули (секции):

• вводная, в которой размещаются вводные автоматы (рубильники), приборы учета, элементы защиты;
• модуль отходящих линий, с автоматическими выключателями для каждого потребителя и с отдельными приборами учета для каждой из нагрузок;
• секция учета. Здесь устанавливаются счетчики электроэнергии, трансформаторы тока, модемы дистанционного контроля;
• секция компенсации реактивной мощности.

Секция компенсации реактивной мощности Таким образом, в зависимости от предъявляемых требований конструкции ГРЩ могут отличаться как количеством, так и способом подключения модулей.

Обратите внимание! Одной из важных характеристик является способ разделения нагрузки и резервирования питания, то есть, к какой линии подключены потребители в нормальном режиме и к какой в аварийном при пропадании питания в основном фидере

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.. Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов

В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток

Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

Примерная схема построения электрощитаИсточник ul-avesta.ru

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

• накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;
• встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
• напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

• достаточная удаленность от пожаро- и взрывоопасных веществ;
• хорошая естественная вентиляция;
• легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
• желателен достаточный уровень естественной освещенности.

Конструкция ГРЩ

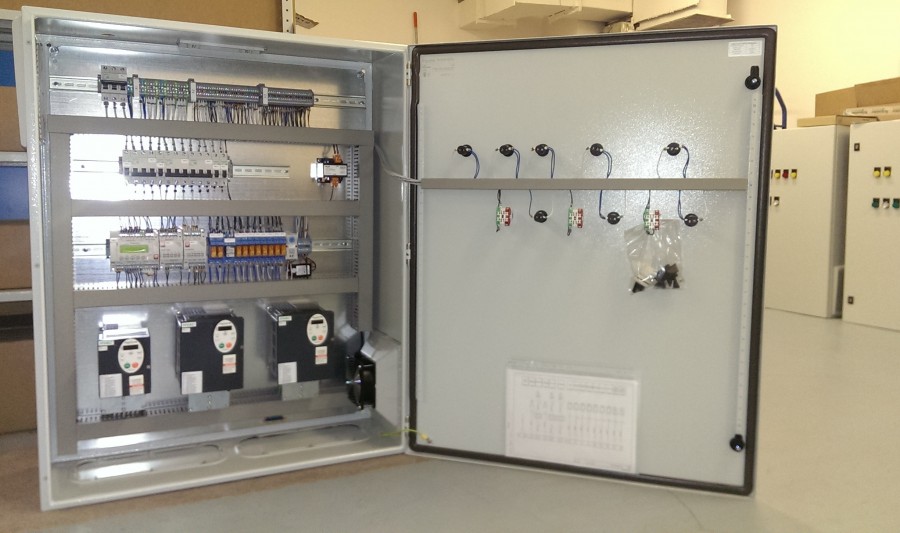

Главный распределительный щит ГРЩ конструктивно выполняется в виде металлических конструкций напольного исполнения, которые поделены на функциональные панели, а именно на вводные, секционные и линейные шкафы. Обслуживание шкафов ГРЩ производится с фасада, доступ к ошиновке может осуществляться с задней и/или передней стороны шкафа. Так же, с фасадной стороны шкафов ГРЩ для обеспечения безопасности обслуживающего персонала вся коммутационная аппаратура закрыта фальшпанелями.

Дверь дополнительно выполняет функцию оперативной панели, на которой располагаются приборы управления и индикаторы. Для контроля параметров работы электросетей в щит ГРЩ могут быть установлены приборы контроля параметров сети, напряжения и силы тока.

ГРЩ могут быть изготовлены с одним вводом и включать в себя вводную панель и панель отходящих линий (линейную панель). Щиты с двумя или тремя вводами состоят из панели ввода, панели отходящих линий и секционной панели.

Вводные панели предназначены для подключения силовых вводов и передачи электрической энергии на секции и отходящие линии. В вводных панелях устанавливаются вводной выключатель, выключатели отходящих линий, отсек шинных соединений.

Вводно-секционные панели предназначены для подключения силовых вводов, разделения сборных шин на секции и передачи электрической энергии на секции и отходящие линии.

Секционные панели предназначены для секционирования сборных шин. Секционирование шин обеспечивает схеме большие эксплуатационные возможности (при выходе из работы одной секции шин отключается только часть вводов и отходящих линий).

Линейные панели предназначены для распределения электроэнергии со сборных шин на отходящие линии.

В качестве вводных и секционных и отходящих автоматических выключателей применяются выключатели-разъединители, либо автоматические выключатели стационарного, съемного и выкатного исполнения (для обеспечения видимого разрыва). В ГРЩ с двумя вводами имеется возможность автоматического включения секционного выключателя (схема АВР) при исчезновении, снижении или превышении на одной из фаз напряжения на одном из вводов.

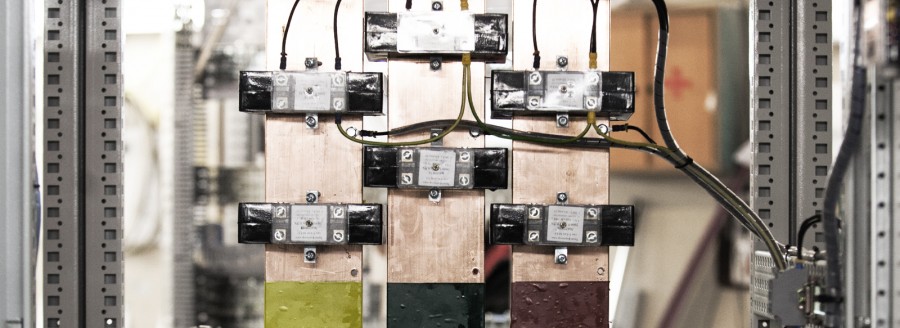

В случае установки шкафов ГРЩ в два ряда, используется шинный мост. Шины применяются как медные, так и алюминиевые с сечением в зависимости от номинального тока шинного моста.

Подключение вводных кабелей и шинопровода возможно как сверху, так и снизу панели.

Щитовая аппаратура серии ГРЩ позволяет:

• защитить линии от перегрузок и многофазных коротких замыканий;
• управлять нагрузками и напряжением на вводах;
• собирать информацию и вести учет расходуемой электрической энергии.

Рейтинг лучших встраиваемых щитков

Schneider Electric СП EZ9E312S2FRU

Отличная модель, изготовленная из пластика. Обладает 36 модулями, что отлично подойдет для размещения в просторном доме, где присутствует много сложной техники. Корпус показывает хорошую устойчивость к негативному воздействию. Кроме того присутствует хорошая защита от попадания пыли и влаги. Дверца может крепиться с любой стороны, на усмотрение пользователя.

Schneider Electric СП EZ9E312S2FRU

Достоинства:

• Простой монтаж;
• Надежность;
• 36 модуля;
• Прозрачная крышка;
• Небольшая масса – 3 кг.

Недостатки:

Не выявлено.

TDM SQ0905-0003

Бюджетный вариант, предназначенный для домашней эксплуатации во многих домах. Главное назначение – прием и распространение электрического сигнала, с чем изделие справляется на 5 баллов. Если человек не часто включает или отключает электрическую сеть, то это отличный вариант. Корпус изготовлен из стали, несмотря на небольшую толщину, он хорошо защищает внутреннюю систему от вмешательства посторонних. Также для безопасности присутствует дверца с замком.

TDM SQ0905-0003

Достоинства:

• Оптимальные размеры;
• Хорошее покрытие;
• Стоимость;
• Дверца закрывается на замок;
• Подойдет для трехфазного тока частотой 50 Гц;
• 18 модулей.

Недостатки:

Тонкая сталь.

DEKRAFT 30104DEK

Еще одна хорошая бюджетная модель известного производителя, которая отличается качеством и надежностью. Корпус выполнен из стали, класс защиты – IP3. Изделие предназначено для домашнего пользования. Присутствует 18 модулей, что позволит подключить всё электрическое оборудование, которое находится в доме.

DEKRAFT 30104DEK

Достоинства:

• Популярный бренд;
• Безопасная эксплуатация;
• Надежность;
• Корпус не ржавеет.

Недостатки:

Не выявлено.

TEKFOR CVK 40-18-1

Лучшая модель в своем сегменте, которая предназначена для проведения скрытого монтажа на предприятии или в жилых домах. Выпускается в соответствии с российскими требованиями электробезопасности, класс изоляции – 2. Корпус выполнен из самозатухающего пластика, который отличается высокой устойчивостью к воздействию температур (до 650 градусов). Дверца обладает возможностью установки замка, что позволит предотвратить постороннее вмешательство.

TEKFOR CVK 40-18-1

Достоинства:

• Низкая цена;
• Возможность установки замка;
• Прозрачное стекло;
• Самозатухающий пластик;
• 4 точки крепления к стене;
• Прочные кронштейны для крепления DIN-реек.

Недостатки:

Не обнаружено.

Разновидности щитов

Элементы распределения электрической энергии называют комплектными устройствами. Сюда относятся и щиты, служат наравне со шкафами вместилищем для прочих устройств:

1. Вводно-распределительные устройства ставятся на входе в здание. Состоят из рубильников, переключателей и предохранителей, аппаратуры автоматического резерва. В подъезде помещение с подобным железом называется: щитовая. Хотя часто внутри полно шкафов. Иногда стоят щиты с двусторонним обслуживанием.
2. Щиты для жилых зданий этажные. Содержат аппаратуру учёта, защиты, коммутации. Промышленные щитки отличаются наличием трёхфазных цепей. А вольтаж способен отличаться от 380/220 В. В промышленности цена зависит от режима работы, частоты использования оборудования и прочих специфических факторов. Нормируется рабочая температура: в отличие от подъезда цех бывает полуоткрытым.

Похожие записи:

Обозначения постоянного и переменного тока: ac и dc ток 11 лучших кварцевых ламп для дома Подбор автоматического выключателя по мощности Все о пайке микросхем Поезда на магнитной подушке Особенности применения тензометрических датчиков
