Энергия и мощность в электротехнике

Электрика для начинающих даёт разъяснения терминов энергии и мощности. Эти характеристики напрямую связаны с законом Ома. Энергия может перетекать из одной в другую форму. То есть она может быть ядерной, механической, тепловой и электрической.

В динамиках звуковых устройств потенциал электрического тока преобразовывается в энергию звуковых волн. В электродвигателях токовый энергопоток превращается в механическую энергию, которая заставляет вращаться ротор мотора.

Любые электрические устройства потребляют нужное количество электроэнергии в течение определённого временного промежутка. Количество потреблённой энергии в единицу времени является мощностью потребителя электричества. Более подробное толкование мощности можно найти в главах учебного пособия, посвящённых электромеханике для начинающих.

Мощность определяют по формуле:

N = I x U.

Измеряется этот параметр в ваттах. Единица измерения мощности Ватт означает, что ток силой в один Ампер перемещается под напряжением 1 Вольт. При этом сопротивление проводника равно 1-му Ому. Такая трактовка характеристики тока наиболее понятна для начинающих постигать основы электричества.

Преимущества и недостатки электрической системы отопления

Электрообогрев в частном секторе имеет ряд достоинств:

Легкий и простой монтаж. С задачей установки домашний мастер может справиться своими силами, ему не понадобится профессиональный инструмент, и не придется оканчивать специальные курсы, чтобы получить необходимые знания. Нужное для работы оборудование обладает небольшими размерами, для его монтажа требуется минимум затрат и времени.

Все приборы и материалы можно легко переносить из помещения в помещение, не требуется строительство отдельной котельной или дымохода.

Минимум затрат на подготовительном этапе. Нет необходимости готовить проектные документы, не требуется брать специального разрешения на установку или прибегать к дорогим услугам профессиональных специалистов.

Надежная и бесшумная работа. Электрооборудованию не нужно постоянное сервисное обслуживание, вам не придется обращаться к мастерам, в системе не предусмотрено наличие циркуляционного насоса или вентилятора, поэтому она работает бесшумно.

Долговечность оборудования и простой уход. Устройство электрического отопления для дома не предполагает применения ненадежных элементов, способных быстро поломаться, хозяину жилища не понадобится контролировать работу датчиков или следить за уровнем топлива.

Высокий КПД. Надежные модели хорошо обогревают частные дома в любую непогоду, в системе имеется возможность отрегулировать температурный режим каждого помещения, а это экономия денежных средств из семейного бюджета.

Иллюстрированное руководство.

Электрика для начинающих, так можно охарактеризовать эту книгу. Вспомните как вы изучали азбуку в школе — море картинок и мало текста, начинающим всегда легче учить визуализируя изучаемый материал. Говорят, что лучше один раз увидеть, так вот эта книга сплошной сборник фотографий современного электротехнического оборудования, инструментов, монтажных схем, технологических приемов. Все фотографии сопровождаются подробными описаниями, разъяснениями и советами по подбору, расчету и монтажу электропроводки, электротехнических аппаратов и многофункциональных устройств.

Электрика для начинающих вся информация представлена в пошаговых инструкциях с иллюстрациями и рисунками, поиск которой мог бы занять массу времени. Книга будет полезной и для профессиональных электриков, на практике сталкивающихся в своей работе с использованием современных электротехнических материалов. ISBN 978-5-17-083092-3

Оглавление книги

Основные понятия
Инструменты электромонтажника..
Ручные инструменты»
Электрические инструменты»
Контрольно-измерительные приборы
Шнуры, провода и кабели
Изоляция
Маркировка кабельных изделий
Выбор проводов
Электромонтажные изделия и материалы
Элекгроустановочные изделия
Розетки
Выключатели
Многофункциональные устройства.
Защитные устройства
Плавкие предохранители
Автоматические пробки
Выключатели автоматические
Устройства защитного отключения
Дифференциальные автоматические выключатели
Устройства защиты от перенапряжений
Стабилизаторы.
Вводные и распределительные устройства
Ввод в частный дом
Ввод в квартиру
Расчет домашней сети…
Разделение всех потребителей на группы
Определение установленной мощности и тока нагрузки
Выбор сечений жил и типа провода Выбор устройств защиты
Схемы вводно-распределительных устройств
Примеры оформления схем электропроводки
Монтаж проводки в доме и квартире
Прокладка проводов
Установка монтажных коробок
Способы соединения проводов
Монтаж электроустановочных изделий
Монтаж распределительного щита_
Приборы освещения
Лампы накаливания
Галогенные лампы
Люминесцентные лампы
Газоразрядные лампы
Светодиодные лампыЭлектробезопасность
Первая помощ

Электрика для начинающих. Видео

https://youtube.com/watch?v=vlSMCd8mAqY%3F

Похожая литература

Звезда, треугольник, зигзаг

Монтаж электропроводки в квартире

Универсальный прозвоночный аппарат

Общая электротехника и электроснабжение

Шмаков — краткий справочник домашнего электрика

1 587

Поделиться

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

УГО
Название

Биполярный n-p-n транзистор

Биполярный p-n-p транзистор

Однопереходный транзистор с n базой

Однопереходный транзистор с p базой

Обмотка реле

Заземление

Диод

Диодный мост

Диод Шотки

Двуханодный стабилитрон

Двунаправленный стабилитрон

Обращенный диод

Стабилитрон

Туннельный диод

Варикап

Катушка индуктивности

Катушка индуктивности с подстраиваемым сердечником

Катушка индуктивности с сердечником

Классический трансформатор

Обмотка

Регулируемый сердечник

Электролитический конденсатор

Неполярный конденсатор

Опорный конденсатор

Переменный конденсатор

Подстроечный конденсатор

Двухпозиционный переключатель

Герконовый переключатель

Размыкающий переключатель

Замыкающий переключатель

Полевой транзистор с каналом n типа

Полевой транзистор с каналом p типа

Быстродействующий плавкий предохранитель

Инерционно-плавкий предохранитель

Плавкий предохранитель

Пробивной предохранитель

Термическая катушка

Тугоплавкий предохранитель

Выключатель-предохранитель

Разрядник

Разрядник двухэлектродный

Разрядник электрохимический

Разрядник ионный

Разрядник роговой

Разрядник шаровой

Разрядник симметричный

Разрядник трехэлектродный

Разрядник трубчатый

Разрядник угольный

Разрядник вакуумный

Разрядник вентильный

Гнездо телефонное

Разъем

Разъем

Переменный резистор

Подстроечный резистор

Резистор

Резистор 0,125 Вт

Резистор 0,25 Вт

Резистор 0,5 Вт

Резистор 1 Вт

Резистор 2 Вт

Резистор 5 Вт

Динистор проводящий в обратном направлении

Динистор запираемый в обратном направлении

Диодный симметричный тиристор

Тетродный тиристор

Тиристор с управлением по катоду

Тиристор с управлением по аноду

Тиристор с управлением по катоду

Тиристор триодный симметричный

Запираемый тиристор с управлением по аноду

Запираемый тиристор с управлением по катоду

Диодная оптопара

Фотодиод

Фототиристор

Фототранзистор

Резистивная оптопара

Светодиод

Тиристорная оптопара

Какими буквами обозначаются радиодетали на схемах

Post Views:
3 305

Формулы для постоянного электрического тока

Постоянный электрический ток не изменяется в величине и направлении. Он используется для расчета замкнутой, однородной цепи, мощности и прочих параметров

Поэтому важно знать формулы для него и основные законы, связанные с ним

Закон Ома для участка однородной цепи

Чтобы электрический ток существовал, нужно поле. Для его образования, нужны потенциалы или разность их, выраженная напряжением. Ток будет направлен на снижение потенциалов, а электроны начнут свое передвижение в обратном направлении. В 1826 г. Г. Ом провел исследование и сделал заключение: чем больше показатель напряжения, тем больше ток, который проходит через участок.

В результате, согласно теореме Ома, сила тока для участка однородной цепи будет иметь прямую пропорциональность показателю напряжения на нем и обратную пропорциональность проводниковому сопротивлению.

Закон Ома

По формуле I = U / R, где I считается силой тока, U — напряжением, а R — электрическим сопротивлением, последнее значение можно найти, если p * l / S, где p является удельным проводниковым сопротивлением, l — длиной проводника, а S — площадью поперечного проводникового сечения.

Закон Ома для замкнутой цепи с источником тока

Ом сделал формулу и для замкнутой цепи. По ней ток на этом участке из токового источника, имеющего внутреннее и внешнее нагрузочное сопротивление, равен делению электродвижущей силы источника на сумму внутреннего и внешнего сопротивления. Она выглядит так: I = e / R + r, где I является токовой силой, е — ЭДС, R — сопротивлением, а r — внутренней сопротивляемостью источника напряжения.

Закон Ома для замкнутой цепи

Работа постоянного тока

Энергия, когда проходит через проводник, упорядоченно двигается в носитель. Во время движения она совершает работу. В результате работой постоянного тока называется деятельность поля, направленная на перенос электрических зарядов по проводнику. Она равна умножению I на совершаемое работой напряжение и время.

Закон Джоуля-Ленца

Когда электричество проходит через какой-то проводник с сопротивляемостью, всегда высвобождается теплота. Количество тепла, которое высвободилось за определенный промежуток времени, определяет закон Джоуля-Ленца. По формуле мощность тепла равняется умножению плотности электричества на напряжение — w =j * E = oE(2).

Закон Джоуля-Ленца

Сделай это сам — Справочник домашнего мастера [2002, Строительство и ремонт, Отсканированные страницы]

Жанр: Строительство и ремонтИздательство: АСТСтрана: РоссияГод выпуска: 2002Количество страниц: 471Описание: Сделай сам — девиз домашнего мастера. В наше трудное время очень выгодно работы по обустройству жилища делать самостоятельно. Не надо по каждому пустяку искать специалиста, ждать, пока он придет, и беспокоиться о том, насколько хорошо он выполнит работу. Умелые руки — это еще и весомый вклад в семейный бюджет. Ведь деньги понадобятся только на материал и его доставку, ну и, конечно, на инструменты, которыми вам придется воспользоваться не один раз. Домашний мастер может импровизиро …

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.
Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Солнечные батареи

Принцип работы основан на способности электронных приборов, называемых фотоэлементами, преобразовывать энергию фотонов солнечного света в электрическую. Данный пример альтернативной энергии является самым распространённым.

В батареях, выпускаемых для частного применения, используются кремниевые фотоэлементы. Они бывают двух видов:

• Поликристаллические. Очень хрупкие, поэтому требуют аккуратного обращения. Обладают малым КПД – не более 15%. Средний срок службы 20 лет. Преимущество – низкая цена.
• Монокристаллические. Более надёжны. Срок службы может достигать 50 лет. КПД 25%. Недостатком является дороговизна.

Преимущества солнечных батарей:

• неисчерпаемый источник энергии на несколько десятилетий;
• простота установки и обслуживания, для работы нет необходимости в ежедневном участии человека;
• долговечность;
• отсутствие вредного воздействия на окружающую среду и человека.

Электрооборудование

Электрика для чайников

Электроника окружает человека в виде различных устройств и приборов. Современная бытовая техника в большинстве своём управляется с помощью электронных схем. Курсы обучения основам электроники для начинающих нацелены на то, чтобы новичок мог отличать транзистор от резистора и понимать, как и для чего служит та или иная электронная схема.

Учебник по электронике для новичков

Учебные пособия и видеокурсы способствуют пониманию принципов построения электронных схем. Что такое печатная плата, как создать схему своими руками – на все эти вопросы отвечают основы электроники для новичков. Усвоив азы электроники, домашний «мастер» сможет определить вышедшую из строя радиодеталь в телевизоре, аудио устройстве и другой бытовой технике и заменить её. Кроме этого, новичок приобретёт опыт работы с паяльником.

Электронная схема усилителя звука

Видеокурсы, печатная продукция несут в себе массу информации по освоению основ электротехники, электромеханики и электроники. Приобрести знания в этих сферах можно, не выходя из дома. Просмотреть нужное видео, заказать учебники позволяет доступность сети интернета.

Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

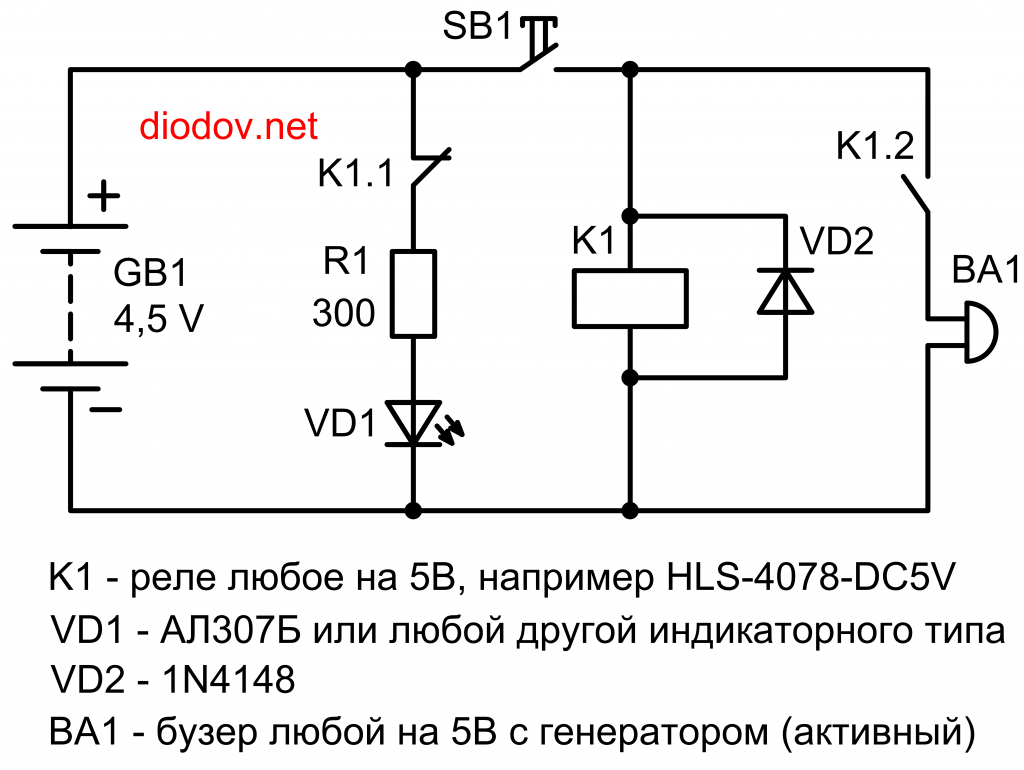

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

Следующий элемент, ранее не знакомый нам, — это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1.1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Понятия и свойства электрического тока

Начальные курсы электрика в первых главах дают определения понятию и свойствам электрического тока, объясняют природу и свойства электроэнергии, законы электричества и их основные формулы. Основываясь на великих открытиях, зарождалась и получила грандиозное развитие такая научная дисциплина, как электротехника. Сущность электричества заключена в направленном перемещении электронов (заряженных частиц). Они переносят электрический заряд в теле металлических проводов.

Важно! Для транзита электрической энергии используют провода, жилы которых сделаны из алюминия или меди. Это самые экономичные проводные металлы. Делать жилы проводов из других материалов дорого, поэтому невыгодно

Делать жилы проводов из других материалов дорого, поэтому невыгодно.

Ток бывает постоянного и переменного направления. Постоянное движение энергии всегда осуществляется в одном направлении. Переменный энергетический поток ритмично меняет свою полярность. Скорость, с которой меняется направление движения электронов, называют частотой. Её измеряют в герцах.
