Актуаторы для солнечных батарей – собираем систему ориентации панелей
- Устройство актуаторов и их назначение
- Устройство трекера
- Способы управления системой ориентации трекера
Тема альтернативных безопасных источников электрической энергии актуальна сегодня как никогда — существует немало научных исследований и трудов на эту тему. Атомная и гидро- энергетика несут угрозу окружающей среде, а вот солнечная энергия признана одной из самых безопасных. Но эффективность солнечных станций зависит от правильной конструкции. Доказано: больше энергии аккумулируют панели, которые перемещаются вслед за солнцем в течение дня в разных плоскостях. Для устройства системы слежения (солнечного трекера) активно применяются актуаторы для солнечных батарей, называемые еще исполнительными устройствами.
Устройство актуаторов и их назначение
Назначение этих механизмов – изменять положение подвижной части трекера, и тем самым менять положение собственно панели (зеркала). По сути, они отвечают за правильную ориентацию фотоэлементов и поэтому входят в состав системы ориентации трекера солнечных батарей. В конструкции трекера может быть одно-два исполнительных устройства, в зависимости от того в скольких плоскостях будет происходить перемещение фотоэлементов.
Актуаторы, которые применяются в солнечных трекерах, имеют довольно простое строение. Они состоят из собственно исполнительного устройства (также называемого механизмом) и регулирующего органа. Простой механизм с двигателем будет выглядеть следующим образом: выдвижной шток, двигатель, редуктор.
Устройство трекера
Все трекеры имеют примерно одинаковое строение. Полная комплектация этих механизмов включает:
- Несущие конструкции – у них есть подвижные и фиксированные части. Подвижная часть конструкции может иметь как одну ось вращения (обычно горизонтальную), так и две. Именно этой частью и управляют актуаторы. Без них выстроить панель определенным образом не возможно.
- Уже упомянутый механизм ориентации. В его состав входят кроме исполнительных устройств, также специальные приборы, которые осуществляют управление ими.
- Механизмы, обеспечивающие защиту от молний, перегрузок, навигацию, стабилизацию и пр.
- Удалённый доступ.
- Инвертор для преобразования энергии.
Но сборка такого трекера не всегда экономически выгодна. Поэтому чаще всего, он имеет упрощенное строение – из несущей конструкции, актуаторов и системы управления ними.
Способы управления системой ориентации трекера

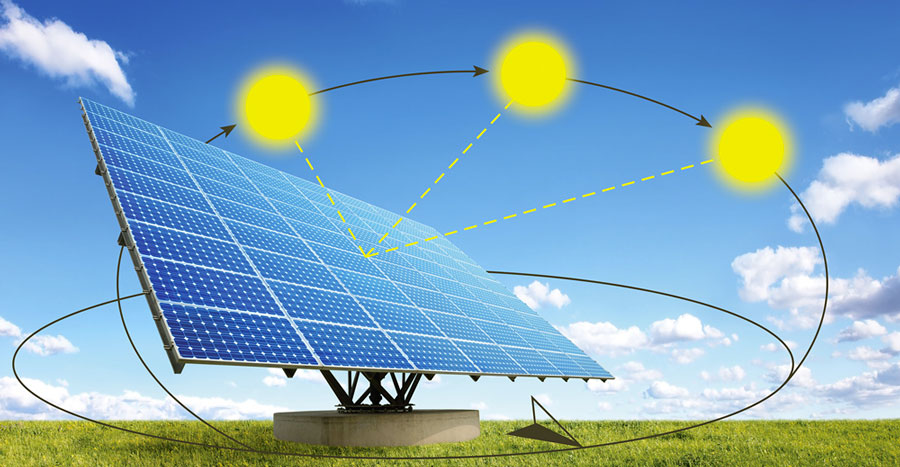

Устройства данного типа позволяют выставить панель таким образом, чтобы лучи попадали на ее поверхность строго перпендикулярно – это главное условие эффективности батарей, таким образом можно аккумулировать больше энергии в течение светового дня.
Добиваются такого положения несколькими способами:
- В одном из них применяют фотоприемники. Они получают данные о положении солнца и помогают ориентировать нужным образом фотоэлементы. Недостаток этого способа в том, что в пасмурную погоду фотоприемники не работают, а значит, солнечная панель нельзя будет выставить в нужном направлении.
- Второй способ предполагает ручное управление, когда актуаторы управляются с помощью переключателей. Этот способ применяют чаще всего для сезонного изменения ориентации батарей, так как в течение дня менять положение панелей таким способом крайне неудобно.
- Можно использовать и таймер в системе трекера, тогда исполнительные устройства, отвечающие за ориентацию, будут приводиться в действие в определенное время, установленное заранее.
- Но лучше всего себя зарекомендовало программное управление актуаторами. Специальное программное обеспечение рассчитывает местоположение солнца в определенный момент времени, эти вычисления передаются на электростанцию и учетом них выстраиваются панели в нужном положении – устанавливается угол наклона в необходимую сторону.
Каждый из перечисленных способов актуален для разных типов электростанций: программный применим на крупных предприятиях, так стоит дороже и его просто экономически не выгодно устанавливать на небольших станциях с несколькими панелями. Остальные способы можно опробовать и в домашних условиях либо на небольших предприятиях.
Подписаться на рассылку
Несколько слов о монтаже установки
Монтируется установка на земле, в любом удобном освещённом месте рядом со строением. Площадь занимает минимальную, так как растяжек не требуется, в землю опускается только труба, а солнечные батареи располагаются на высоте, не мешая проходу.
При установке мачты не обойтись без бетонирования, но оно минимально, вполне доступно выполнения своими силами.
Отдельно стоит вопрос доставки. Ведь тут речь идёт не о коробках и рейках, а о металоконструкциях, причём довольно длинных. Этот вопрос нужно оговаривать. Мы же, со своей стороны, можем предложить полный комплекс услуг по доставке и монтажу. При этом мы можем доставить оборудование на объекты подъезд к которым на обычном легковом или грузовом транспорте затруднён.
Идеи из подручных материалов
Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.
Солнечная батарея из фольги
Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.
Как сделать солнечную батарею из фольги?
Нам понадобится:
- 2 «крокодильчика»;
- медная фольга;
- мультиметр;
- соль;
- пустая пластиковая бутылка без горлышка;
- электрическая печь;
- дрель.
Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.
Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.
Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.
Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.
Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.
Солнечная батарея из транзисторов

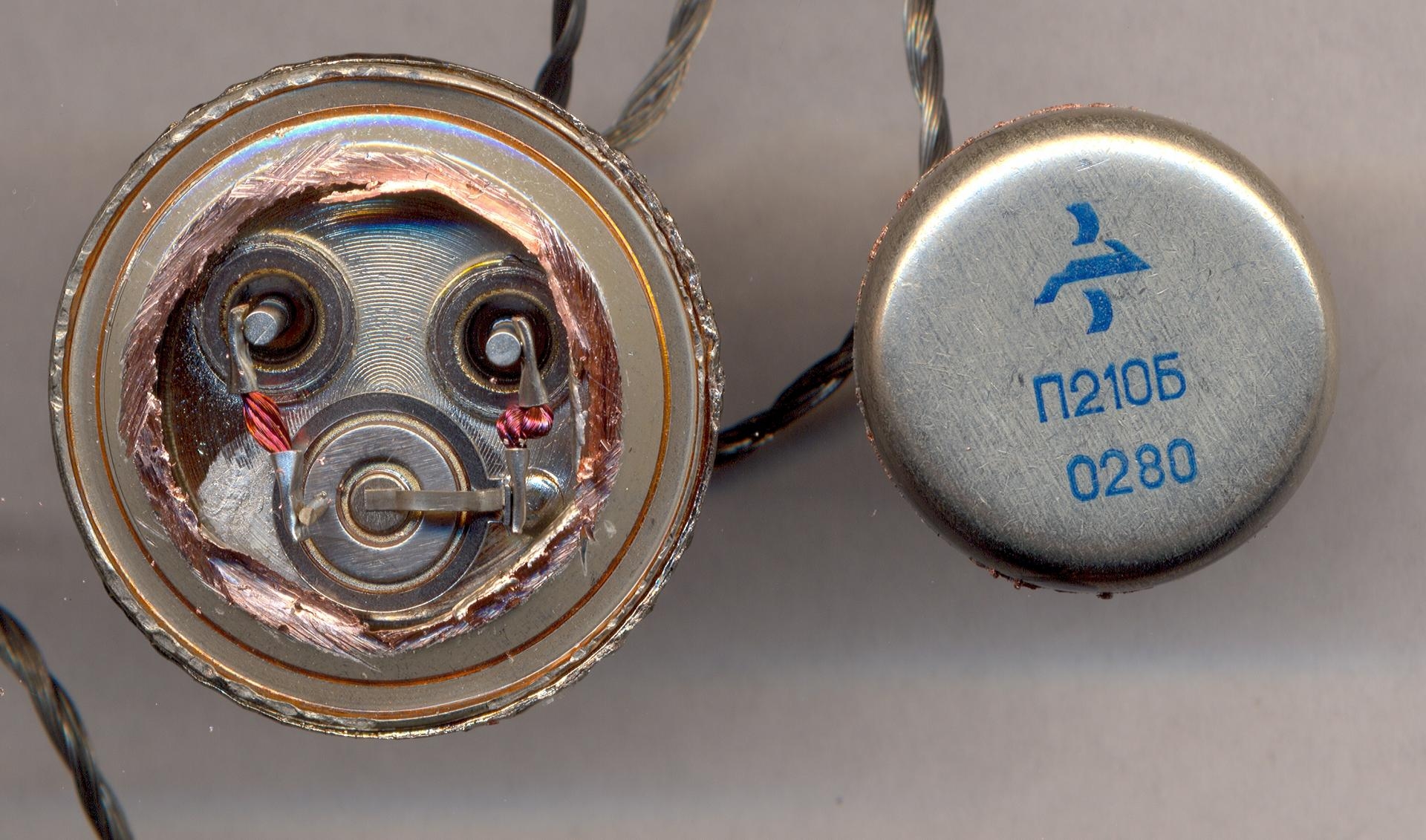

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.
Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.
Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.
Солнечная батарея из диодов
Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.
Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.
Солнечная батарея из пивных банок

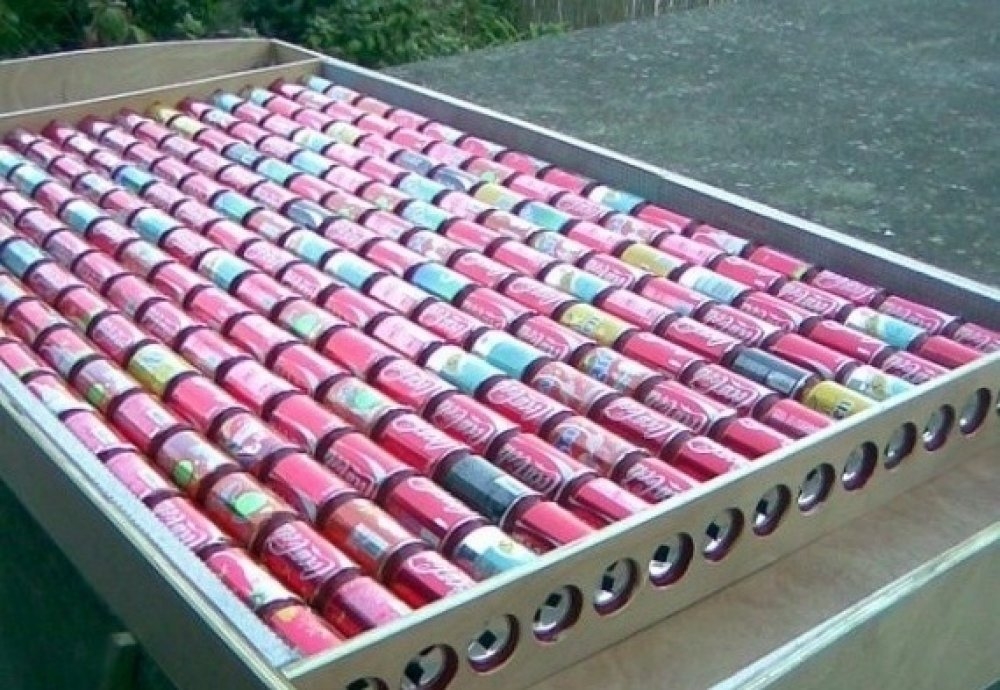

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.
Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки
Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом
Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.
Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.
Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.
Средние цены
В зависимости от вида, комплектации, фирмы производителя и технических характеристик, стоимость трекеров может составлять:
Технические характеристики данного комплекта:
- Осей вращения — 2 (горизонтальная и вертикальная);
- Рабочая поверхность – 96,0 м2;
- Максимальная рабочая поверхность – 108,0 м2;
- Электрическая мощность – 13,76 кВт;
- В составе комплекта предусмотрена метеостанция;
- Несущая рама — V-образная конструкция на опорно-поворотном устройстве;
- Вес, без солнечных панелей и основания — 3000 кг;
- Максимальный вес монтируемых солнечных панелей — 1300 кг;
- Системой автоматики предусмотрена защита солнечных панелей от тяжелых осадков (перевод панелей в вертикальное положение);
- Габариты — по высоте до 9,4 м, по вертикальной оси вращения — 12 м.
ООО «Экологичные технологии» (ООО «ЭкоТех») г. Ростов-на-Дону предлагает к реализации следующие модели трекеров:
Модель ED-8000 dual – стоимостью 667000,00 рублей.
Технические характеристики:
- Тип – с двумя осями вращения;
- Количество монтируемых модулей (размером 1580х808 мм) – до 60 шт.;
- Мощность электрического привода (2 привода) – 100 Вт.
Модель ED-5000 dual 0 стоимостью 490000,00 рублей.
Технические характеристики:
- Тип – с двумя осями вращения;
- Количество монтируемых модулей (размером 1580х808 мм) – до 42 шт.;
- Мощность электрического привода (2 привода) – 50 Вт.
Модель ED-3500 dual – стоимостью 397000,00 рублей.
Технические характеристики:
- Тип – с двумя осями вращения;
- Количество монтируемых модулей (размером 1580х808 мм) – до 30 шт.;
- Мощность электрического привода (2 привода) – 30 Вт.
Модель ED-5000 – стоимостью 299000, рублей.
Технические характеристики:
- Тип – с одной осью вращения;
- Количество монтируемых модулей (размером 1580х808 мм) – до 36 шт.;
Модель ED-2500 – стоимостью 235000,00 рублей.
Технические характеристики:
- Тип – с одной осью вращения;
- Количество монтируемых модулей (размером 1580х808 мм) – до 18 шт.;
- Мощность электрического привода – 5,0 Вт.
Модель ED-1500 – стоимостью 175000,00 рублей.
Технические характеристики:
- Тип – с одной осью вращения;
- Количество монтируемых модулей (размером 1580х808 мм) – до 12 шт.;
- Мощность электрического привода – 5,0 Вт.
Из приведенных выше примеров видно, что при необходимости, можно выбрать необходимое устройство по виду, техническим характеристикам и стоимости.
Особенности конструкции
Для детального восприятия приведем пример, как использовались солнечные лучи батареями ранее. Например, солнечная батарея выполнена из двух панелей, каждая из которых содержит три элемента. Элементы соединены параллельно. Панели монтируются таким образом, чтобы между ними был прямой угол. В таком случае минимум одна панель в любом случае будет «впитывать» солнечные лучи.
Панели образуют угол в 900, биссектриса которого направлена строго на солнце. Если всю конструкцию повернуть на 450 вправо или влево, одна панель будет работать, вторая – бездействовать. Такая позиция использовалась для того, чтобы улавливать солнечные лучи одной батареей в первую половину дня, а во второй половине за дело принимается вторая батарея.
Однако с применением поворотного устройства автоматического слежения, можно навсегда забыть о проблемах расположения батарей. Теперь все они без исключения будут иметь обращенные под углом 900 поверхности к солнцу.
Схема автоматического поворота должна также для большей эффективности работы учитывать наличие факторов, которые ограничивают энергию солнечных лучей. Нет смысла использовать питание в случае тумана, дождя или облачности, когда солнце спрятано полностью или частично.
Система управления поворотом солнечных панелей на базе часового механизма
Промышленные установки – полностью укомплектованные гелиевые электростанции с двухосными поворотными модулями – достаточно дорогое удовольствие. Например, промышленный трекер UST-AADAT стоит порядка полутора миллионов рублей. Естественное желание всех владельцев солнечных электростанций – повысить выходную мощность, но при этом сократить расходы. В результате появились самодельные устройства, оригинальные по своему решению, в которых используются подручные материалы. И эти устройства вполне успешно управляют ориентацией панелей на солнце.
Один из вариантов такого устройства – система управления ориентацией гелиевых панелей, построенная на базе часового механизма. Для слежения за солнцем вовсе не обязательно использовать светоприемные устройства. Для этого достаточно взять обычные настенные механические часы. Подойдут даже старые ходики. Известно, что за один час солнце проходит по небосводу с востока на запад путь, соответствующий угловому перемещению на 15°. Поскольку для гелиевой панели такое угловое смещение не особенно критично, то достаточно включать поворотный механизм один раз в час.
Слежение за перемещением солнца по часам
Устройство для поворота гелиевой панели вокруг вертикальной оси может выглядеть следующим образом. В циферблате на расстоянии длины минутной стрелки от центра, в месте, соответствующем 12-ти часам, устанавливается неподвижный контакт. Подвижный контакт – на острие минутной стрелки.
Таким образом, каждые 60 минут будет происходить замыкание контактов и включаться двигатель, поворачивающий солнечную панель. Отключение двигателя можно организовать различными способами, например, конечным выключателем или реле времени. Если на циферблате установить еще один неподвижный контакт в месте, соответствующем 6-ти часам, то коррекция положения панели будет производиться через каждые полчаса.
В этом случае устройства отключения двигателя должны быть настроены на поворот несущей платформы на угол 7,5°.
Кроме того, при желании здесь же, на этом механизме, с помощью еще одной контактной группы, но уже на базе часовой стрелки можно собрать схему автоматического возврата солнечной панели в исходное положение. На базе этой же часовой стрелки можно собрать систему управления поворотом панели и вокруг горизонтальной оси. Пока часовая стрелка двигается до 12-ти часов, несущая рама поднимается вслед за солнцем. После 12-ти часов двигатель горизонтальной оси реверсируется, и солнечная панель начинает вращаться в обратном направлении.
Особенности устройства
Автоматические системы слежения промышленного производства более прогрессивны как в техническом плане, так и в эстетическом. Однако это вовсе не значит, что устройства, которые были изготовлены в домашних условиях, являются неполноценными. Они могут иметь некоторые недочеты, но в любом случае имеют высокий показатель.
За что покупают и чем привлекает вся конструкция:
- Устройства не требуют компьютерной настройки и программного обеспечения;
- GPS-приемник считывает данные о местном времени, а также о местоположении;
- Легкий вес, что достигается использованием легких металлов (алюминий и его сплавы);
- Наличие коммуникационного порта дает возможность вовремя диагностировать неполадки в работе;
- Ременной привод, приводящий в действие механизм более надежный, чем шестеренный;
- GPS-приемник всегда обновляет данные о времени, так что сбой исключен – например, работа в ночное время невозможна;
- Любая конструкция требует минимального вмешательства со стороны человека;
- Позволяют работать при любых возможных атмосферных влияниях, в том числе низких и высоких температур;
Как сделать своими руками схема
Для того, чтобы собрать солнечный трекер своими руками, необходимо изготовить все составные элементы этого устройства:
- Основание (каркас) – несущая конструкция. которую можно изготовить из металлического профиля различных сечений.
- Устройство обеспечивающее поворот каркаса и осуществляющее контроль за процессом поворота.
- Защитные элементы. Детали, защищающие солнечные панели от непогоды.
- Система автоматического управления работой трекера.
- Устройство, обеспечивающее преобразование энергии (питание серводвигателей осуществляется от солнечных панелей).
Последовательность изготовления трекера своими руками:
- Несущую конструкцию (каркас), можно изготовить из металлического профиля различных сечений. Размер конструкции определяет количество монтируемых на ней солнечных панелей. Этот элемент, определяет вид трекера, т.е. количество подвижных осей и их расположение в пространстве.
Для изготовления металлоконструкций необходимо уметь работать с электрическим ручным инструментом и сварочными устройствами. - Для обеспечения поворота трекера в горизонтальной плоскости, используется серводвигатель, обеспечивающий вращения в разные стороны. Для управления серводвигателем необходимо собрать электронную схему управления, в основу работы которой, заложена работа фоторезисторов. При необходимости установки более сложной схемы, лучшим вариантом будет – приобрести готовое устройство.
- Для обеспечения поворота вокруг вертикальной оси можно воспользоваться часовым механизмом механических часов, припаяв электрические контакты к стрелке часов (подвижный контакт) и к часовым отметкам на циферблате (неподвижные контакты). Сделав такой 1 контакт (на 12 часах циферблата), двигатель будет включаться 1 раз в час. Сделав еще один неподвижный контакт на отметке в 6 часов, двигатель будет включаться через 30 минут. Работа (включение) двигателя привода включается в следующей последовательности: длинная стрелка поворачивается и проходит через двенадцать часов, контакты замыкаются, цепь управления двигателем привода замыкается, двигатель поворачивает панель.
Для поворота в горизонтальной оси, также можно использовать принцип водяных часов. В этом случае, солнечная панель устанавливается горизонтально (используется горизонтальная ось вращения), с одной стороны к панели прикрепляется утяжеление (любой предмет с постоянной массой), с другой стороны прикрепляется емкость с водой, того же веса, что и утяжеление с противоположной стороны. В емкости с водой делаются отверстия, вода вытекает, под действием утяжеления солнечная панель поворачивается. Количество отверстий и их диаметр, необходимо определить опытным путем. - Защитные элементы от дождя, града и прочих атмосферных явлений каждый выбирает индивидуально.
- Наличие системы автоматики определяется схемой управления, о которой писалось выше. Для создания безопасных условий работы установки, и способности работы в автоматическом режиме, можно приобрести блок управления трекером заводского производства.
- Устройство для преобразования энергии – инвертор. Данный электронный элемент лучше приобрести промышленного изготовления, хотя при наличии знаний в области электроники и умении работы с паяльником, изготовить своими руками тоже возможно.
Описание схемы солнечного трекера
Солнечный трекер задумывался под небольшую солнечную батарею мощностью 2Вт и напряжением 6В, для заряда литий-ионного аккумулятора, но лучше использовать более мощную батарею не менее 4Вт. В качестве электроприводов я использовал сервоприводы MG996R (купить можно в Китае, ссылка приведена в конце статьи). Дополнительно приобрел специальные кронштейны для сборки альт-азимутальной установки (ссылка для заказа в конце статьи). Собранная конструкция позволяет ориентировать солнечную батарею по высоте и азимуту, сервопривод азимута при этом стоит неподвижно и вращает сервопривод высоты вместе с кронштейнами.
Ниже представлена схема солнечного трекера:
Схема построена на микроконтроллере PIC16F876A, который обладает значительным объемом памяти, и содержит множество периферийных модулей. Вся конструкция питается от Li-ion аккумулятора, который соответственно заряжается от солнечной батареи через модуль, на основе микросхемы TP4056, это специализированный контроллер заряда Li-ion аккумуляторов (ссылка для заказа в конце статьи). Для определения текущего времени и даты, в схеме используется модуль часов реального времени DS3231 (ссылка для заказа в конце статьи). Часы достаточно точные, уход времени составляет ±2 минуты в год, я уже писал подробную статью о них, желающие могут ознакомиться. Для отображения параметров используется цифровой индикатор на драйвере MAX7219 (ссылка для заказа в конце статьи).
Максимальное напряжение на Li-ion аккумуляторе не превышает 4,1В, что недостаточно для питания сервоприводов, поэтому в схему добавлен повышающий модуль на основе микросхемы MT3608 (ссылка для заказа в конце статьи). Минимальное входное напряжение модуля 2В, максимальный ток нагрузки 2А, на модуле имеется многооборотный переменный резистор для настройки выходного напряжения. Для экономии энергии, питание на сервоприводы подается не постоянно, а только для изменения положения вала. Питание коммутируется с помощью p-канального полевого транзистора VT1, модуль преобразователя также управляется от микроконтроллера.

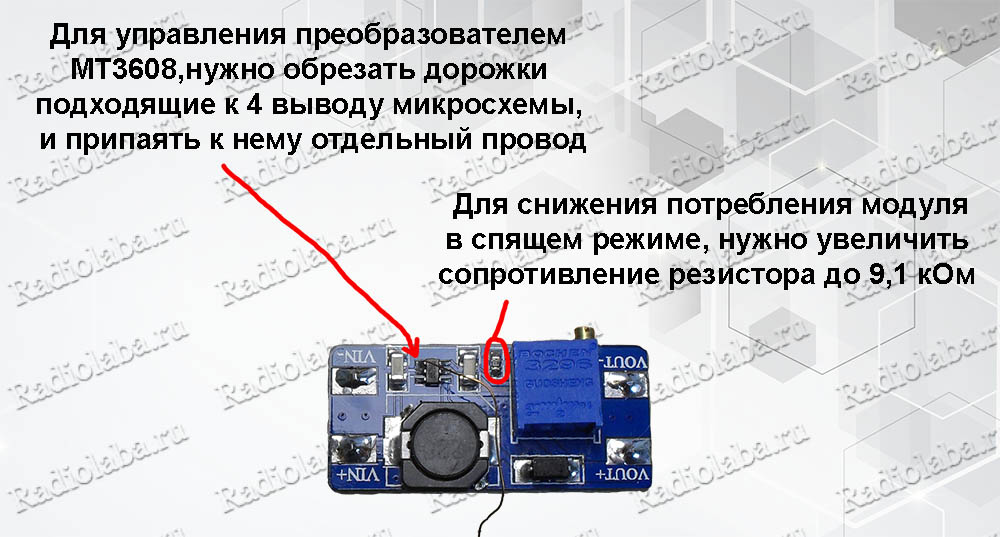

На плате модуля не предусмотрен контакт для управления, поэтому необходимо дополнительно подпаять провод к 4-му выводу микросхемы MT3608, это вход вкл/выкл преобразователя. На плате этот вывод подключен к “+” питания, предварительно нужно обрезать дорожки подходящие к этому выводу (для этого придется выпаять микросхему), либо приподнять вывод над платой. На плате модуля установлен чип резистор делителя напряжения, увеличение сопротивления этого резистора также уменьшит потребление в спящем режиме, я заменил его на другой, с сопротивлением 9,1 кОм, изначально стоял на 2,2 кОм. После замены нужно выставить выходное напряжение примерно на 5-5,5В для питания сервоприводов, рисунок ниже:

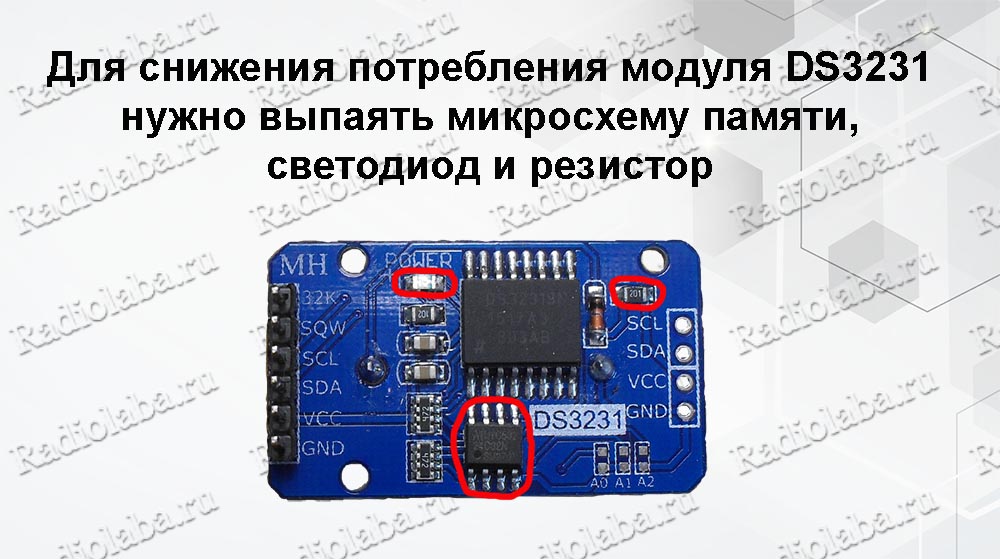

Модуль часов также необходимо доработать, для снижения энергопотребления нужно выпаять микросхему памяти 24c32, светодиод “POWER”, а также резистор (200 Ом), через который внешнее напряжение питания подается на батарейку, зачем китайцы так сделали, остается непонятным, ведь батарейка не предназначена для заряда, см. рисунок ниже:
Светодиод HL1 установлен для индикации ошибки связи с часами DS3231 (по интерфейсу I2C), светодиод начинает мигать, если нет ответа от часов.
Виды трекеров
В зависимости от конструкции, трекера подразделяются на:
С одной осью вращения – одноосные, устройства, обладающие одной степенью свободы. У данного вида трекеров степень свободы определяется осью вращения, которая ориентируется с севера на юг.
- С горизонтальной осью вращения – ось вращения находится в горизонтальной плоскости по отношению к поверхности земли;
- С вертикальной осью вращения – ось вращения расположена в вертикальной плоскости по отношению к поверхности земли;
- С наклонной осью вращения – ось вращения расположена в промежутке между вертикально и горизонтально расположенными осями, по отношению к поверхности земли;
- С полярно ориентированной осью вращения – ось устанавливается в соответствии с расположением полярной звезды. Для каждого конкретного случая, угол наклона, при данном расположении оси вращения, определяется индивидуально и зависит от широты месторасположения устройства.
- С двумя осями вращения – двуосные, устройства обладающий двумя степенями свободы. У данного вида трекеров, имеются две оси вращения, которые определяют степень свободы устройства. Оси вращения работают не зависимо друг от друга, но увязаны в общий комплекс устройств, приводящий трекер в движение, в соответствии с заданными параметрами.
- Трекер с двумя осями вращения и опорной плоскостью.
Данный вид подразделяется на:
- С двумя осями вращения на несущем столбе – несущие конструкции солнечных панелей монтируются на столбовой конструкции. В этом случае, в верхней части столба устраивается площадка, на которой монтируется поворотный механизм, при помощи которого осуществляется поворот несущих конструкций панелей в плоскости поверхности земли. Вторая степень свободы осуществляется как у одноосных трекеров.
- С двумя осями вращения и опорной плоскостью – несущие конструкции солнечных панелей монтируются на плоскости, которая в свою очередь крепится на круглой платформе или кольце, в виде направляющего рельса. Поворот осуществляется аналогично повороту на столбчатой конструкции, разница лишь в том, что на опорной плоскости можно смонтировать большее количество солнечных панелей, нежели на опорном столбе. Минус этой конструкции в том, что требуется большая площадь поверхности земли для монтажа подобного типа механизмов.
Схема сборки солнечной электросистемы
Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм2. Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.
В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.
Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение
Независимо от выбранной схемы перед подключением солнечных панелей в обязательном порядке необходимо проверить правильность электромонтажа.
При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств
Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора
Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.
Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает
Чтобы избежать поломки контроллера, при подключении элементов системы важно соблюдать последовательность. Монтажные работы выполняют в несколько этапов:. Монтажные работы выполняют в несколько этапов:
Монтажные работы выполняют в несколько этапов:
- Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
- К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
- К разъемам контроллера подключают нагрузку в 12 В.
- Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
- К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.
Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.
Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности
На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.
Энергия солнечных электростанций найдет применение в питании маломощных бытовых приборов и в зарядке аккумуляторов мобильной техники:
Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная в следующей статье.
