Как оформить потолок из гипсокартона с подсветкой?

Монтаж подсветки

С преимуществами и недостатками каждого вида карниза мы разобрались, теперь рассмотрим методы самостоятельного монтажа скрытой потолочной подсветки.

Гипсовая ниша

Для начала необходимо подготовить следующие материалы и инструменты:

  • дрель;
  • электрорубанок;
  • шуруповерт;
  • ножовка;
  • строительная рулетка;
  • маркер;
  • ножницы «по металлу»;
  • саморезы;
  • дюбеля с шурупами под крепление профиля;
  • гипсокартон;
  • профиля (UD, CD);
  • светодиодная лента.

Итак, сначала необходимо создать чертеж ниши для монтажа скрытого освещения потолка. Она может быть закрытого и открытого типа (пример показан на картинке).

Устройство карниза из гипсокартона

Далее согласно проекту стены размечаются под крепление профилей. Для этого используйте маркер и строительную рулетку.

После этого с помощью шуруповерта профиля UD крепятся к стене на дюбеля. Уже к этим профилям можно крепить CD профиля (через каждые 50 см).

Когда каркас из профилей будет полностью готов, можно устанавливать гипсокартонные листы.


Готовая коробка из гипсокартона (пример 1)


Готовая коробка из гипсокартона (пример 2)

Обращаем Ваше внимание на то, что крепление листов должно осуществляться стык в стык. Все швы обязательно заделайте специальной шпаклевкой, а когда она высохнет, прогрунтуйте готовый карниз и переходите к установке светильников

Способ крепления листов гипсокартона к профилям

Лучше всего выполнять монтаж скрытой подсветки потолка светодиодной лентой, она просто укладывается внутри конструкции вместе с блоком питания.

Обзор готового короба из гипсократона

Наглядная видео инструкция

Полиуретановая ниша

При установке полиуретанового карниза времени потребуется гораздо меньше.

Разновидность полиуретановых карнизов

Для начала необходимо подготовить следующие материалы и инструменты для монтажа скрытой подсветки:

  • строительный уровень;
  • рулетка;
  • маркер;
  • готовые карнизы;
  • клеящее средство (жидкие гвозди либо акриловая шпаклевка);
  • капроновые хомуты.

Сначала стены подготавливаются к работе: очищаются от обоев, шпаклюются, отделываются краской либо новыми обоями. Далее необходимо разметить стены под монтаж карниза. Для этого рекомендуется параллельно потолку отчертить линию, ниже на 5-10 см от верха, по всему периметру комнаты.

Обращаем Ваше внимание на то, что если стены и потолок в комнате неровные, тогда лучше пользоваться не строительным уровнем, а расстоянием от потолка, оно должно быть везде одинаковым!

После этого можно переходить к монтажу карниза для скрытого освещения. Лучше всего использовать жидкие гвозди. Чтобы стыки соседних полос более надежно были скреплены, используйте нагельное соединение обычными спичками (в стыковых местах создаются маленькие отверстия, в которые устанавливается соединяющая спичка). Такие нагели обязательно необходимо устанавливать в угловых соединениях изделий. Когда ниша будет готова (клей застынет), внутрь укладывается светодиодная лента, которую можно дополнительно закрепить с помощью капроновых хомутов.

Еще один важный нюанс – блоки питания от светильников необходимо вынести за пределы ниши. Это связано с основным недостатком полиуретана – неспособность выдержать высокую температуру. При работе блок питания нагревается.

Также хотелось отметить, что полиуретан часто используется при монтаже скрытой подсветки натяжного потолка.

Зачем нужна подсветка

Подсветка потолка при помощи светодиодов сейчас является одним из самых часто применяемых дизайнерских решений. Если вы решили преобразить комнаты в своем доме основательно, то она поможет вам сделать это с наибольшим эффектом.

Натяжной потолок со светодиодной подсветкой

Ранее в качестве дополнительного освещения или подсветки в комнатах использовались только бра, позже появились точечные светильники. Однако именно светодиоды зарекомендовали себя как наиболее удачный вариант монтажа скрытой подсветки – ведь не всегда хочется, чтобы источники света были у всех на виду. К тому же светодиоды позволяют реализовать крайне интересные варианты освещения, и не только дополнительного, но и основного.

Подсветка многоуровневого потолка

Чем же хороша именно светодиодная подсветка потолка?

  1. Она позволяет реализовать идею скрытой подсветки – источник света, то есть светодиодная лента, прокладывается так, что не заметна человеку, но при этом дает достаточно много света и создает светящуюся ауру в комнате.
  2. Такую подсветку легко смонтировать самостоятельно.
  3. Светодиодная подсветка в определенных случаях может выступать в качестве основного источника света.
  4. Это – возможность воплотить в жизнь самые дерзкие фантазии и дизайнерские решения относительно игры света и цвета.
  5. Подсветка может быть не только белой или желтой – светодиодные ленты выпускаются в различных цветовых вариациях.
  6. В дополнение к светодиодам можно использовать и оптоволокно – отличный «проводник» света, который существенно расширяет возможности организации подсветки.
  7. Светодиоды во время работы потребляют мало электроэнергии, а значит, экономичны.
  8. За счет подсветки можно четко разграничить зоны в помещении, если это необходимо.
  9. Наконец, подсветка может выполнять обычную декоративную роль.

Многоуровневый потолок с подсветкой

Подсветка светодиодами

У светодиодной подсветки потолка есть и свои минусы. Их не так много, но о них стоит знать, если вы планируете устанавливать ее в своей квартире.

  1. Не всегда использование цветной подсветки – это плюс. Иногда такое освещение может раздражать глаза. Поэтому будет отлично, если во время монтажа вы предусмотрите возможность смены цветов подсветки.
  2. Стоят светодиоды недешево, однако в обслуживании они дешевле из-за малого энергопотребления.

Светодиодная подсветка для потолка

Срок службы у светодиода достаточно большой. Некоторые производители заявляют, что гореть эта маленькая лампочка может около 100 000 часов. Но доверять этой цифре сильно не стоит. Дело в том, что со временем светодиодная лента начинает светить не так ярко. Сроком службы у этого осветительного элемента считается период от начала ввода его в эксплуатацию и до того момента, когда его световой поток снизится на 30%.

Светодиодная лента

Схема строения светодиодной ленты

Расположение светодиодной ленты в плинтусе

От расположения самой ленты в плинтусе также зависит конечный результат. Направление светового потока от светодиодной ленты влияет как на яркость, так и на равномерность освещения. Давайте рассмотри каждый из вариантов.

Статья по теме: Расчет количества краски для стен

Если наклеить ленту на нижнюю часть, светодиодами в потолок, вы добьетесь максимальной яркости и жесткости света. Наглядно такой монтаж проиллюстрирован ниже.

Монтаж ленты в углу между стеной и потолком, даст широкую освещенность потолка от стены к центру комнаты. Свет будет достаточно рассеянным и ярким, вы получите освещение довольно большого участка потолка. Такая подсветка вполне может заменить основное освещение.

Монтаж плинтуса на потолок и укладка ленты светодиодами к стене – даёт световой шлейф, который простирается вдоль стены к полу. Такое освещение часто применяется при рельефных стенах, подчеркивая объемность.

Существуют сотни форм-факторов плинтусов, которые позволят сделать любое освещение и передать желаемое настроение комнате.

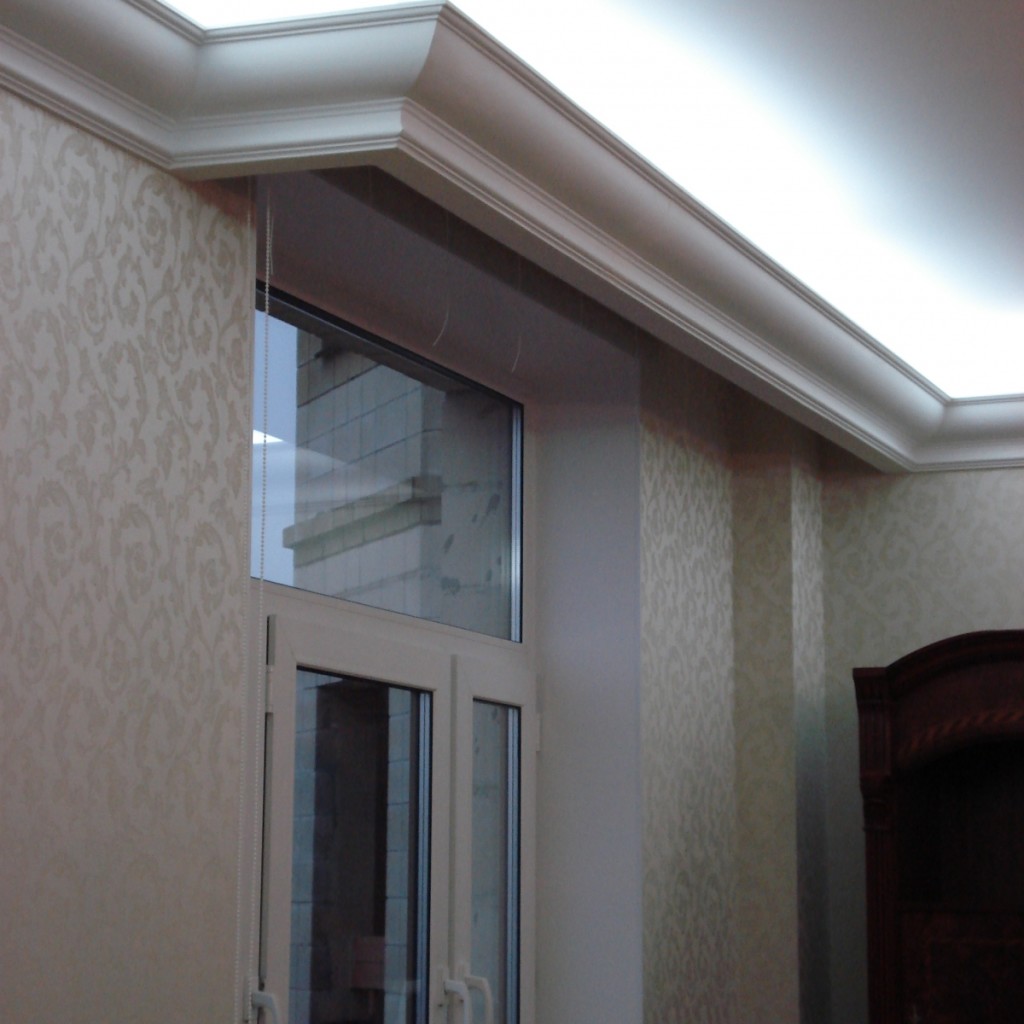

Карниз из пенополистирола

Альтернатива — использование широкого карниза, который производится именно для монтажа скрытой подсветки.

Недостатком на фоне предыдущего решения является более низкая прочность и термоустойчивость: в пластиковые карнизы монтируются лишь светодиодные ленты.

Несмотря на дешевизну и простой монтаж, результат не разочарует внешним видом.

Очевидное достоинство — несравнимо более простой монтаж.

Все работы могут быть выполнены одним человеком за несколько часов.

  1. Размечаем линию, по которой будет клеиться карниз. Оптимальное расстояние его верхнего края от потолка — 5 — 10 сантиметров. При неровном потолке лучше ориентироваться на расстояние от него, а не на горизонт.
  2. Наклеиваем карниз. Идеальный вариант — клеить его на голую штукатурку после грунтовки праймером; однако можно наклеить карниз и на обои.
    Во втором случае стоит выбрать карниз с максимально широкой площадкой под наклейку. Клей — жидкие гвозди, Титан или его аналоги. Подойдет и акриловая шпаклевка.
  3. Стыки между планками карниза тоже проклеиваем; кроме того, их лучше дополнительно укрепить нагелями из спичек. В первую очередь это относится к стыкам в углах комнаты: там карниз часто провисает.
  4. Заведя в карниз проводку, монтируем блок питания светодиодной ленты. Класть его в карниз не стоит: БП ощутимо греется, да и весит немало. Закрепите его к стене. Капроновые хомуты для кабеля вполне подойдут в качестве крепежа.

Этими хомутами легко закрепить блок питания к стенке над карнизом.

  1. Подключите ленту к выводам, промаркированным «+» и «-«. Не забудьте: ленты более пяти метров длиной подключаются к блоку питания параллельно. При последовательном подключении у них могут выгореть дорожки.

Установка своими руками

Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.

Для работы понадобится:

  • светодиодная лента, приобретенная с небольшим запасом для подстраховки;
  • ножницы для отрезания необходимой длины изделия;
  • термоусадочнаяя трубка или изолента;
  • паяльник с припоем и канифолью либо LED-коннекторы;
  • провода для соединения лент.

Инструмент для монтажа светодиодной ленты своими руками

Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.

Установка ленты, полностью готовой к монтажу

Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка.Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.

Линия лазерного уровня для крепления багета

Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».

Пошаговый процесс монтажа светодиодной ленты на потолок

Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем.Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.

Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.

Подключение к блоку питания с помощью проводов

Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.

Схема светодиодного освещения в квартире

Схема параллельного подключения двух RGB-лент

Этапы подключения питания с помощью пайки.

Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.

Пайка соединения ленты с кабелем

Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм.Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.

Пайка светодиодной ленты

Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.

Провода припаяны к ленте

Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.

Термоусадочная трубка

Изоляция контактов светодиодной ленты

Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)

Нагрев термоусадочной трубки феном

Нарезка и скрепление ленты

Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.

Обрезка светодиодной ленты

Соединение ленты проводится одним из трех способов:

  • LED-коннектором;
  • пайкой с проводами;
  • пайкой без проводов.

Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.

Отрезки ленты, соединенные коннектором

Этапы соединения отрезков ленты коннектором (часть 1)

Этапы соединения отрезков ленты коннектором (часть 2)

Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами

Пайка с проводами.

Шаг 1. Залудить очищенные концы провода. Покрыть припоем.Шаг 2. Покрыть припоем контактные площадки на конце ленты.

Процесс пайки

Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.

Подключение пайкой фото

Шаг 4. Повторить с концом другой ленты.

Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.

Еще один вариант — использование углового коннектора

Какой тип осветительных приборов выбрать?

В зависимости от типа источника света все приборы для скрытой подсветки подразделяются на лампы накаливания, люминесцентные, неоновые, светодиодные, ксеноновые (галогенные).

  • Накаливания — наиболее простой вариант и самый дешевый. К недостаткам относятся высокий расход электроэнергии и высокая температура самой лампы, которая может повредить потолочное полотно. Также они часто выходят из строя при выгорании нити.
  • Люминесцентные — более экономные, чем накаливания, но достаточно капризны в эксплуатации, поэтому для скрытой подсветки такие приборы используются редко.
  • Неоновая подсветка отлично подходит для монтажа по периметру помещения прямыми линиями или по кривой. Этот тип осветительных приборов выполняется в виде шнура, заполненного газом. Производители предлагают порядка 60 оттенков для скрытой подсветки. Но для их включения требуется высокое напряжение, получаемое от преобразовательного блока или трансформатора, а основным недостатком неоновых световых полос является их достаточно высокая стоимость.
  • Светодиодные – отличаются самым эффективным использованием мощности в отношении к получаемому световому потоку. При установке светодиодных лент можно выполнять фигурную подсветку по округлым и прямым поверхностям. Имеют широкую цветовую гамму, а RGB ленты способны изменять цвет при регулировке блока управления с пульта или вручную.

Требования к проводке

В любом из вариантов монтажа скрытой подсветки не допускайте скруток проводов, все электрические контакты должны выполняться специальными зажимами или пайкой. Соединения проводов запрещено скрывать в стенах или коробе, все точки должны находиться в распределительных коробках. Сечение питающих проводов должно соответствовать мощности скрытых приборов освещения. Для этого сложите мощность подключаемых ламп или лент и воспользуйтесь данными таблицы.

Если у вас происходит соединение медного и алюминиевого провода, используйте латунные гильзы для опрессовки или специальные зажимы.

Какие бывают способы подсветки?

Ранее такое декоративное освещение изготавливалось при помощи специальных ламп. Но сегодня, благодаря светодиодным лентам процесс стал значительно проще, так как не требует мощных конструкций для монтажа. Для того чтобы получить светодиодное или неоновое освещение на поверхности потолка, необходимо спрятать подсветку так, чтобы в видимой области оставался только световой поток без самих светильников. На практике скрытая подсветка делается двумя способами:

  • В открытой нише гипсокартонного короба;
  • В полиуретановом молдинге.

И в одном, и в другом случае получается рассеянная подсветка, когда световые элементы скрыты в нишах. Но каждый из предложенных вариантов отличается своими преимуществами, недостатками и особенностями монтажа. Рассмотрим особенности для каждого варианта скрытой подсветки потолка.

Преимущества и недостатки скрытой подсветки в коробе


Рисунок 1: подсветка в потолке из гипсокартона Конструктивно, к стандартной гипсокартонной конструкции на этапе изготовления ее каркаса, добавляется небольшое ответвление, в котором находится скрытое освещение. Эта ниша может как закрываться отдельной планкой, чтобы полностью скрыть лампы, так и оставаться открытой. К преимуществам такого метода относятся:

  • Большая механическая прочность, за счет чего они способны нести полноценные крупногабаритные и точечные светильники.
  • Термическая устойчивость, что весьма актуально для мощной открытой подсветки из ламп накаливания, люминесцентных и т.д.
  • Позволяет спрятать не только подсветку потолка, но и другие элементы интерьера (проводку, трубы и т.д.).
  • Отлично подходит для оформления интерьера самыми различными фигурами.

К недостаткам подсветки в гипсокартонном коробе следует отнести:

  • Требует куда больших трат времени и средств на установку самого гипсокартонного потолка и ниши в нем.
  • Требуются навыки монтажа металлического профиля и работы с гипсокартонном.
  • Гипсокартон может растрескиваться при наличии влаги и колебаний температуры в помещении, что особенно характерно для ванной и кухни.

Преимущества и недостатки скрытой подсветки в потолочном плинтусе

В связи с широким применением потолочных плинтусов для украшения интерьера помещения их также используют для монтажа скрытой подсветки. В отличии от способа размещения подсветки в потолочной нише из гипсокартона, применение молдинга для этих целей отличается рядом преимуществ:

  • Низкая себестоимость материала в сравнении с теми же листами гипсокартона и металлическим профилем.
  • Простота монтажа – не требует таких усилий и специальных навыков, как короб.
  • Скорость установки – на монтаж скрытой подсветки в молдинге расходуется куда меньше времени.
  • Не требует отделочных работ или они сводятся к покраске плинтуса водоэмульсионкой.

Но такой метод изготовления скрытой подсветки в дизайне интерьера отличается своими недостатками:

  • Низкая механическая прочность – легко подвергается разрушению при ударах, вибрациях и т.д.
  • Отсутствие несущей способности – не позволяет устанавливать массивные светильники.
  • Подверженность термическому разрушению – оплавляется от высокой температуры, что не позволяет использовать мощные осветительные устройства.

Требования к проводке

В любом из вариантов монтажа скрытой подсветки не допускайте скруток проводов, все электрические контакты должны выполняться специальными зажимами или пайкой. Соединения проводов запрещено скрывать в стенах или коробе, все точки должны находиться в распределительных коробках. Сечение питающих проводов должно соответствовать мощности скрытых приборов освещения. Для этого сложите мощность подключаемых ламп или лент и воспользуйтесь данными таблицы.

Если у вас происходит соединение медного и алюминиевого провода, используйте латунные гильзы для опрессовки или специальные зажимы.

Недостатки гипсокартона:

Схема потолка с подстветкой.

  • материал является хрупким изделием, но при правильной эксплуатации это не помеха;
  • гипсокартон сложно будет поднимать, если вы живете высоко.

Теперь непосредственно о монтаже потолка из листов гипсокартона с подсветкой своими руками.

Внешне технология может показаться безумно сложной и трудновыполнимой, но на самом деле она проста в исполнении, даже в том случае, если вы в этом деле не профессионал.

Единственный важный момент – это соблюдение всех пунктов установки конструкции.

Для начала давайте разберем особенности гипсокартонного потолка с подсветкой.

Данные потолки делятся на две основные группы:

  1. Потолки с закрытой подсветкой.
  2. Потолки с открытой подсветкой.

Начнем с первого типа, поскольку он является наиболее сложным в оформлении. Почему?

Чтобы светодиодная подсветка поместилась в гипсокартонном потолке, для нее необходимо установить специальную нишу, которая находится между уровнями потолка.

Чтобы светодиодная подсветка поместилась в гипсокартонном потолке, для нее необходимо установить специальную нишу, которая находится между уровнями потолка. В данном случае подсветка направляет свой свет не прямо в комнату, а на освещение потолков, от которых, в свою очередь, и исходит излучение впоследствии. Благодаря этим моментам создается необычная и романтическая атмосфера. Светодиодная подсветка создает изумительный и индивидуальный внешний вид интерьера.

Со вторым вариантом все намного проще, так как светильники или люстры либо подвешиваются, либо встраиваются в гипсокартонном потолке. Единственное

на что следует обратить внимание, – это вес светильников, которые могут использоваться при установке гипсокартонных потолков (максимальный вес – 10 кг)

Теперь немаловажный момент, который следует обговорить, – это недостатки и преимущества установки светодиодной подсветки.

Достоинства:

  • недорогая и экономная подсветка;
  • более эффективный источник света;
  • простой монтаж;
  • возможность дистанционного управления.

Вариант со светодиодной лентой

Выбор материала

Комбинированный вариант: лампы + светодиодная лента

Открытый короб из гипсокартона с подсветкой на потолке обычно оснащают не отдельными лампами, а светодиодной лентой. Эта лента представляет собой полосу с закрепленными светодиодами, которые необходимо подключать к источнику энергии через специальный блок питания.

Различия лент по типу свечения

Выбирают ленту по таким параметрам:

Параметр Особенности выбора
Цвет Здесь есть три варианта:
  • белые – самые простые, дешевые, и потому самые распространённые. Используются для общей подсветки, обладают сравнительно невысоким декоративным потенциалом;
  • одноцветные — зеленые, синие, розовые и т.д. В качестве основного источника освещения не используются практически никогда, потому применять их стоит только для декорирования помещения;
  • многоцветные (RGB) –включают диоды нескольких цветов, благодаря чему мы получаем возможность изменения цвета свечения. Для управления лентой применяется специальный контроллер.
Плотность светодиодов Этот параметр определяет, сколько светящихся точек будет на одном метре ленты. Наиболее часто встречаются изделия с 30, 60 или 120 диодами.

Естественно, чем больше светодиодов на одном метре, тем ярче лента.

Мощность Определяется размерами используемых диодов.

Как правило, мощность обозначается и на упаковке, и на самой ленте:

  • SMD3528 – использует диоды 3,5х2,8 мм, применяется в основном для контурной декоративной подсветки;
  • SMD5050 – работает на светодиодах 5х5 мм, может применяться в качестве источника фонового освещения.
Защищенность Светодиодные ленты часто выпускают с защитой от влаги. Для потолочной подсветки этот параметр не столь важен, но все же иметь представление о нем необходимо.

Степень влагозащищенности обозначается с помощью маркировки:

  • IP20-33 — защиты от влаги нет, есть базовая защита от пыли. Вполне подходит для подсветки в жилых помещениях;
  • IP44-65 – светодиоды защищены силиконовым покрытием, которое предотвращает попадание пыли и влаги на контакты. Можно использовать в кухнях, санузлах и т.д.;
  • IP66-68 — герметичная лента в силиконовом или поливинилхлоридном кожухе. Могут использоваться и на улице, и даже под водой на незначительной глубине.

Различия по мощности и количеству световых элементов

Кроме самой ленты для монтажа контурной подсветки понадобятся:

  1. Блок питания.
  2. Контроллер трёхцветного свечения.
  3. Диммер – устройство, позволяющее регулировать яркость светодиодов.

Технология монтажа

Общая схема подключения

Подсветка на основе LED-ленты может монтироваться разными способами, но я предпочитаю такой алгоритм:

  1. Ленту нарезаю на отрезки длиной до 5 м.
  2. Разрезать нужно только по линиям, отмеченным на самой ленте, иначе мы повредим электрическую схему.
  3. Аккуратно зачищаю контакты на конце каждого отрезка.

При пайке соблюдаем полярность!

  1. Соблюдая полярность, присоединяю провода от блока питания к контактам ленты. Для этого использую либо специальные коннекторы, либо – по старинке – паяльник.
  2. Место пайки закрываю термоусадочной изоляционной трубкой.
  3. Если есть необходимость, присоединяю к сети диммер и контроллер для цветной подсветки.

Фото соединения, защищенного термоусадочной изоляцией

  1. Ленту укладываю на полку из ГКЛ, закрепленную по периметру потолка. Фиксирую изделие с помощью самоклеящегося слоя на изнаночной стороне, располагая его таким образом, чтобы свет попадал на потолок и отражался в помещение.

Монтаж светодиодов в коробе

  1. Контроллер, диммер и блоки питания устанавливаю в отдельном месте, обеспечивая более-менее свободный доступ к этим приборам.

После завершения работы тестирую систему. Если все горит и переключается так, как надо – поздравляю, подсветка готова!

Результат работы
