Что такое технология ethernet

Содержание

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.

Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

Вариант – 1: Прямой 8 проводниковый кабель

Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.

Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.

В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.

Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.

Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.

На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

Вариант – 3: Прямой 4 проводниковый кабель

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.

Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.

Вариант – 4: 4 проводниковый кроссовер

Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.

Что представляет собой кабель витая пара

Не все пользователи сети понимают, что такое витая пара для интернета. Это кабель, внутри которого содержится связка из нескольких проводов, которые обжаты в один общий жгут. Простыми словами — это изолированные проводники, которые связаны определённым образом.

Провод обычно имеет четыре или две внутренние жилы (может быть и больше). Подобный вид соединения необходим для того, чтобы у каждого проводочка были одинаковые условия в плане сопротивления помехам (независимо от имеющегося роутера)

Важно учитывать, что на проводники одной пары подаётся разное напряжение. Таким образом, можно обеспечить надежный информационный сигнал

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

  • Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
  • Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Какие экранированные витые пары бывают?

Экранирование проводов обёрткой из фольги предохраняет передаваемую информацию от воздействия электромагнитных помех. А ведь если исказить хотя бы один байт в файле, его контрольная сумма в итоге не совпадёт, и передача будет неудачной. Поэтому многие пользователи предпочитают использовать именно такие кабели, даже если рядом нет сильных источников помех. Конечно, это не очень рационально в таком случае, но вреда тоже не наносит. Экранированные кабели бывают следующих типов:

  • FTP – у всех проводов имеется общий экран из фольги;
  • F2TP – то же самое, только экран двойной;
  • S/FTP – каждый провод имеет собственный экран из фольги, поверх всего пучка есть ещё один общий экран из медной сетки;
  • STP – экран из фольги есть у каждой жилы, и все они имеют общий экран также из фольги;
  • U/STP – каждая жила экранирована фольгой;
  • SF/UTP – у этих кабелей пара экранов – один из фольги, а другой из медной сетки.

Последний тип – самый защищенный, хотя нужно это далеко не всегда, только когда рядом проходит высоковольтный провод на 1000 В или больше. Обычно достаточно первых двух разновидностей.

Виды сетевых кабелей для интернета

В перечне основных видов сетевых кабелей:

  • коаксиальный;
  • оптоволоконный;
  • витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

  • BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
  • BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
  • BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
  • BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

  • серый (применяется во внутренних пространствах зданий);
  • черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
  • оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

  • цельными;
  • скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях. Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Почему телевизор не подключается к роутеру — соединение по кабелю есть, а интернета нет?

Случается, что вроде бы подключили ТВ к роутеру по кабелю правильно, а фактически соединения неь и интернет на телевизоре не работает. Чаще всего это происходит из-за того, что некорректно установился IP адрес. Например, если в вашей локальной сети на маршрутизаторе отключен DHCP необходимо их указывать вручную.

Для этого открываем рубрику «Сеть и Интернет» и мотаем меню вниз до пункта «Настройка IP адреса»

Здесь вручную прописываем IP в соответствии с настройками сети в роутере. Например, у TP-Link стандартный IP выглядит как «192.168.0.1». Значит для телевизора надо задать «192.168.0.15» — если он не занят другим устройством, то все будет работать. В качестве DNS сервера вписываем IP самого роутера, то есть «192.168.0.1»

Также бывает, что в настройках роутера включен фильтр устройств, которым разрешен доступ в интернет. В этом случае надо добавить свой телевизор в белый список. Подробно про управление данной функцией на разных моделях маршрутизаторов можно прочитать в другой статье.

Не помогло

Сетевой кабель типа «витая пара»

На данный момент самый популярный вид кабеля в сфере передачи информации. Его популярность обусловлена простотой конструкции, относительной легкостью монтажа и высокой скоростью соединения. В мире существует несколько разновидностей кабелей типа «витая пара». Для облегчения выбора нужного провода специалистами была разработана международная классификация кабелей, согласно которой все сведения о проводе можно узнать после прочтения аббревиатуры.

За фундамент взяли формулу: A/ABB, где условно «ВВ» обозначает вид скрутки, «А» перед дробью указывает на наличие экрана, после дроби – наличие индивидуального защитного экрана каждой пары.

В зависимости от типа защиты, вместо «А» вставляются следующие обозначения:

  • U – unshielded, отсутствие защиты;
  • F – foil, фольга;
  • S – screening, оплетка из металлической проволоки (только общий экран). Чаще всего производители заменяют проволоку на прозрачную пленку.

В зависимости от типа скрутки, «ВВ» заменяется на:

  • ТР – жилы скручены попарно;
  • TQ – жилы скручены четверками.

Примеры чтения маркировки:

  • U/UTP – кабель без защитного экрана, провода покрыты простым пластиком;
  • U/FTP – у кабеля имеется отдельный экранный слой каждой пары, общего экрана нет;
  • F/UTP – провод с одним общим фольгированным экраном;
  • F/FTP – провод с внешним экраном из фольги, и индивидуальным для каждой пары;
  • S/UTP – провод имеет только внешний экранный слой из медной оплетки;
  • S/FTP – провод защищен одним внешним экранным слоем из медной оплетки и индивидуальными фольгированными экранами для каждой пары;

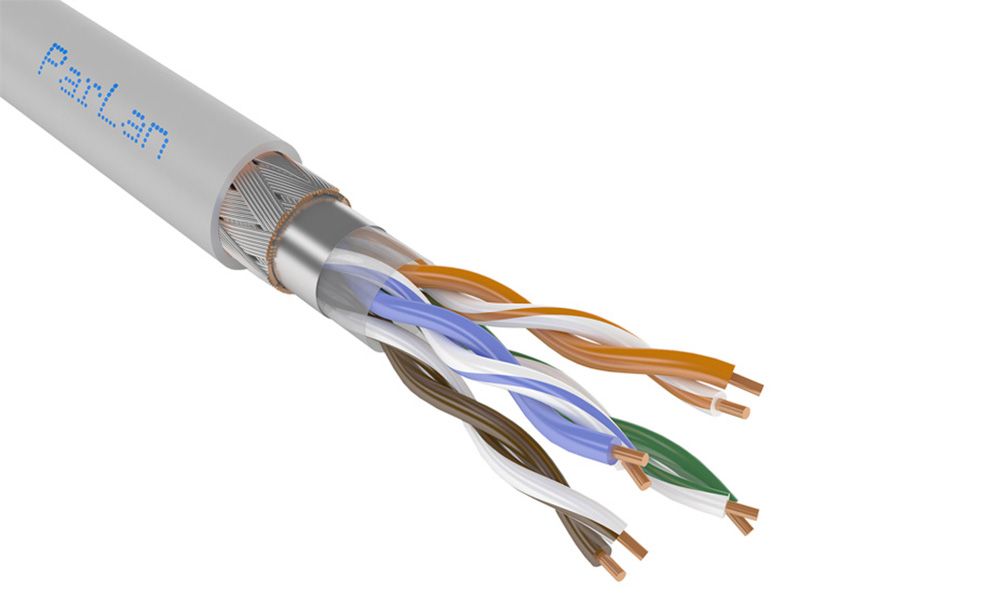

  • SF/UTP – провод имеет два внешних экранных слоя: один из медной оплетки, второй из фольги;
  • SF/FTP – провод имеет два внешних защитных слоя (медная оплетка, фольга) и индивидуальный слой из фольги для каждой пары.

Наша традиционная классификация немного отличается от международной.

В отличии от оптоволокна, у провода из витых пар есть ограничение по длине. На расстоянии более 100 м подключить объекты в одну сеть не получится, для этого понадобится дополнительное оборудование в виде модемов, серверов и т.д.

Перед началом монтажа данного вида кабеля, рекомендуется изучить способы соединения витой пары между собой.

Преимущества оптоволокна

Оптоволоконный кабель — это специальный провод, сделанный из стекла и пластмассы. Благодаря ему осуществляется передача луча с помощью его отражения. Есть одномодовые и многомодовые кабельные волокна. В первом случае распространение луча происходит в одном экземпляре, а во втором случае — во множественном, когда каждый луч (мод) вводят в кабель под определенным углом. Впервые передача данных с помощью такой технологии была осуществлена в 1950-х годах.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки. Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

  • Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
  • Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
  • Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
  • За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.

Витая пара против оптоволокна: преимущества и недостатки

Принципиальное отличие этих двух типов кабелей заключается в способе передачи сигнала:
в витой паре это электрический импульс, а в оптоволокне — световой луч.

Оптоволокно обладает следующими достоинствами:

  • Высокая скорость передачи данных. Рекорд для оптоволокна — 27 Тбит/с на расстояние около 80 км, но на практике используются скорости от 1 до 100 Гбит/с.
  • Высокая помехозащищенность. Другие электролинии и даже гроза не внесут искажения
    в передаваемый сигнал.
  • Широкий диапазон рабочих температур. Кабели работают в диапазоне от -100 до +500 градусов Цельсия благодаря применению стекла в производстве.
  • Высокая длина одного сегмента. Световой луч без затухания способен проходить расстояния до 15 километров, что уменьшает число необходимых повторителей.
  • Меньший вес по сравнению с аналогичным отрезком витой пары.
  • Гарантия до 25 лет.

Несмотря на многочисленные достоинства, оптическое волокно не смогло вытеснить витую пару. Все дело в нескольких важных минусах. Цена на оптоволоконное оборудование даже
с появлением многочисленных производств остается высокой, поскольку оно работает
не с электрическими сигналами, а с оптическими.

Другая проблема — относительная хрупкость и сложность монтажа. Несмотря на то, что оптоволокно можно гнуть, в его основе лежит стекло, поэтому при сильных изгибах такой кабель ломается. Угол изгиба больше 90 градусов дает ослабление сигнала. Для спайки необходим специальный аппарат, без которого соединить два конца оптоволоконного кабеля невозможно. Ремонт таких коммуникаций сложнее и требует особой квалификации.

Помимо этого, большая часть потребительской техники (роутеры, телевизоры, TV-приставки) работают с электрическими сигналами, поэтому подключатся посредством витой пары.

Витая пара по многим параметрам проигрывает оптическому волокну: невысокие скорости передачи (для категории Cat.7 до 10 Гбит/с), длина одного сегмента не может превышать 300 метров, а поскольку медь подвержена окислению, то и срок службы у витой пары при оптимальных условиях влажности и температуры не превышает 15 лет.

Главный минус — подверженность помехам, что вынуждает производителей тратиться на дополнительные меры защиты. В заводских условиях с мощным электромагнитным излучением витую пару использовать невозможно.

Новое — это хорошо забытое старое

В конце прошлого века для соединения нескольких компьютеров по этой технологии использовали коаксиальный носитель, внешне он очень похож на телевизионный. Это решение имело ограничения на общую длину соединения (специалисты говорят — на длину сегмента сети) именно в силу затухания высокочастотного сигнала в кабеле, а также ограничивало скорость передачи данных.

По мере совершенствования компьютеров возрастали требования к количеству передаваемых данных, а следовательно, и к скорости их прохождения по кабелю.

И тут вспомнили о решении, снижавшем помехи от шумов сторонних электрических сетей, придуманные еще в эпоху первых телеграфов. Для этого использовалась витая пара, иначе — метод транспозиции, изобретенный в 1881 году Александром Беллом. Телеграфные провода через 4 опоры (4 раза на километр) перекрещивались, что компенсировало возникающие в линии помехи молний и шумов, наводимых трамвайными проводами. Этот же метод — скрученные провода типа «витая пара» — сейчас является основным при построении компьютерных сетей.

Конструктивно это 4 витые пары одножильных (реже многожильных) проводников, диаметром около 0,5 мм, причем шаг свивки у различных пар различен.

Номенклатура выпускаемых проводов очень разнообразна и зависит от качества и материала изолирующего покрытия каждой жилы, а также от качества и материала общего — защитного покрытия.

Главные отличия

Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.

Одножильный и многожильный провода

Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.

Кабель

Отличия между изделиями описаны в таблице ниже.

Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий

Классификация проводов

Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники. Классификация изделий проводится по количеству жил:

Классификация изделий проводится по количеству жил:

  • Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
  • Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Классификация кабельных изделий

Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:

  • Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
  • Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
  • Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.

При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.

При выборе важно помнить следующее:

  • В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
  • Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
  • Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
  • Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
  • Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.

Активные и пассивные кабели

Активные кабели обычно актуальны при подключении периферийных устройств, находящихся далеко от компьютера. По той простой причине, что вы вряд ли будете покупать для смартфона кабель длиной 15-20 метров. Но совсем обойти стороной этот аспект было бы неправильно. В такие кабели традиционно встраиваются активные усилители с питанием от USB, благодаря которым происходит усиление сигнала, и он перестает «теряться» на достаточно большом расстоянии от источника.

Что до пассивного кабеля, то это, собственно, и есть простой кабель с двумя разъемами на концах. Хотя, к примеру, у того же Lightning имеется специальная микросхема, которая говорит смартфону о подключении к нему надежного кабеля, сертифицированного по стандартам MFi (Made For iPhone/iPod/iPad).

Подключение интернета по кабелю на Smart TV Samsung

После того, как провода подсоединены, осталось настроить телевизор на получение интернета от роутера. Как уже сказал, на разных моделях этот процесс может отличаться. Начнем с одних из самых популярных телевизоров — Samsung.

Ваше мнение — WiFi вреден?

Да
22.92%

Нет
77.08%

Проголосовало: 27926

Для входа в настройки необходимо на пульте дистанционного управления нажать на кнопку «Меню».

Выбираем пункт «Сеть > Настройки сети» и жмем кнопку «Enter».

Далее выбираем пункт «Кабель»

Здесь стоит отметить, что на маршрутизаторе должен быть включен >>DHCP сервер, который автоматически раздает IP адреса для подключаемых устройств в сети. Иначе придется все параметры вводить вручную. Также самостоятельно придется прописывать IP адрес, шлюз и маску, если вы вставили в телек кабель поставщика интернета напрямую, минуя роутер. Для этого придется нажать кнопку «Настройка IP»

Так что же лучше – оптика или медная витая пара

Нынче любой крупный и даже средний интернет-провайдер использует в ряде сегментов своих сетей оптоволокно. И наоборот: как бы провайдер не заманивал подключением к «самой быстрой системе нового поколения», отдельные участки его сетей – традиционный медный кабель. Просто правила им диктуют условия среды (где-то они больше подходят для меди, а где-то – для оптики) и экономическая целесообразность, а маркетинг – есть маркетинг.

К какому виду магистрали подключили ваш дом провайдеры «Медный всадник» и «Оптическая иллюзия», точно не скажет никто, поэтому будем считать, что их предложения различаются только способом подключения абонентов внутри квартир.

В таблице ниже сопоставлены свойства волоконной оптики и витой пары:

Оптоволокно Медная витая пара
Теоретически достижимая скорость связи OS1 – 40 Гбит/с

OS2– 100 Гбит/с

OM3 и ОМ4 – 100 Гбит/с

До 10 Гбит/с для кабелей категории 6 и 7.
Максимальная длина неразрывной линии OS1 – 100 км

OS2 – 40 км

ОМ3 – 300 м

ОМ4 – 125 м.

100 м
Физические свойства кабеля Тонкий, хрупкий Толстый, гибкий
Подверженность внешним воздействиям Чрезмерные изгибы, давление, некоторые виды излучений Электромагнитные помехи, атмосферное электричество, агрессивные химические среды, огонь, несанкционированное подключение для считывания данных
Совместимость с клиентским оборудованием Требует покупки специальных адаптеров Совместима с любыми устройствами, оснащенными гнездами RJ-45
Обслуживание Требует спецоборудования и профессиональной подготовки Требует минимальных навыков и знаний
Стоимость Высокая Низкая

Подведем итоги:

  • Оптоволоконная линия до 10-и раз быстрее и гораздо «дальнобойнее», чем витая пара, она не подвержена влиянию наводок электрического оборудования и силовых линий, долговечна и прочна, не горит, не теряет свойств от влаги, кислот и щелочей. Не допускает шпионских врезок и прослушивания путем индукционного подключения.
  • Волоконно-оптическую сеть легче замаскировать в интерьере, для нее не нужно монтировать широкие неэстетичные кабель-каналы.
  • Волоконная оптика – это хоть и гибкое, но стекло, а любое стекло может трескаться и крошиться. Поэтому монтаж и модернизация такой сети требует большой аккуратности. Если поврежденную витую пару можно разрезать и соединить простой скруткой, то для восстановления разорванной оптики нужен специальный сварочный аппарат и умение с ним обращаться. А иногда даже небольшое повреждение волоконно-оптической линии требует полной ее замены.
  • Главное преимущество витой пары – дешевизна и простота в обиходе. За подключение к Интернету посредством медного кабеля с вас, скорее всего, не возьмут никаких дополнительных денег, а за оптику придется заплатить, ведь она дорогая. Витую пару с универсальным коннектором можно сразу воткнуть в компьютер – и на нем появится Интернет. Для оптики снова придется раскошелиться на специальную розетку, модем (ONT-терминал или роутер), сетевые адаптеры. А это тоже недешево.

Чисто оптоволоконные сети внутри домов и квартир пока большая редкость, чаще всего их делают гибридными – частично оптическими, частично меднопроводными, частично беспроводными. Оптику обычно подводят только к модему, а конечные устройства – компьютеры, смартфоны, смарт ТВ и т. д. получают Интернет всё по той же витой паре или Wi-Fi, ведь они не оборудованием модулями декодирования светового сигнала. Значит, какие бы сверхскорости ни обещал вам провайдер, медленные сегменты сети сведут ее на нет.

Итак, ваш выбор «Медный всадник», если:

  • Вы не хотите переплачивать за то, чего, скорее всего, не получите. Если ваши устройства – потребители Интернет-трафика работают на устаревших протоколах Ethernet или Wi-Fi, то оптика не сделает их быстрее.
  • Вы часто переносите компьютер с места на место, у вас есть собака, которая любит жевать провода или маленькие дети, хватающие всё подряд. И в случае повреждения кабеля вам проще починить его своими руками, чем платить мастеру.

Вам лучше стать клиентом «Оптической иллюзии», если:

  • Вы за всё новое против всего старого. Волоконная оптика – это технология будущего, а значит, достойна инвестиций. И пусть она дружит не с каждым девайсом – скоро, надо ожидать, производители последних возьмутся за ум и оборудуют свои продукты поддержкой оптоволокна. Ведь потребители этого хотят и готовы вкладываться.
  • Финансы для вас – не проблема. У вас современная техника, которая поддерживает последние протоколы проводной и беспроводной связи, и вы готовы заставить ее «взять максимальную высоту».
  • Вам нужна скорость, и этим все сказано.
  • Безопасность сети в плане возможной утечки данных – ваше всё.
