Соединение сип между собой и с медным кабелем

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Как правильно монтировать СИП

Насчет того как правильно проложить СИП к дому, в интернете можно найти много самой разнообразной информации, которая порой весьма противоречива. Как же лучше поступить? Куда обратиться за помощью? Конечно же к производителю!

Находим сайт компании Нилед, которая себя скромно называет «основным инициатором внедрения СИП в РФ». Тут можно найти технологические карты по проведению различных работ на линиях, выполненных СИП, которые разработаны вместе с ПАО «Россети».

Находим альбом №1, карты №5, №6. В картах описана технология работ на подключение ввода к дому от магистральной ВЛИ — воздушной линии изолированной, то есть СИП. Подключать СИП от магистрали ВЛ к дому должен специально обученный персонал, имеющий соответствующие материалы и инструмент, а также средства защиты. То есть, вопрос о выборе наилучшего способа снимается сам собой. Обращаетесь в энергоснабжающую организацию, платите указанную сумму дензнаков и ожидаете приезда бригады.

Подключение СИП к дому. Гладко было на бумаге

Но гладко это только на бумаге. Как и в любом деле, тут много тонкостей, и подключение к линии необходимо доверить бригаде из энергоснабжающей организации.

Cамовольное подключение ввода в дом к ВЛ может легко обернуться несколькими месяцами лечения, проведенными на больничной койке. Без применения соответствующих инструментов и средств защиты на опоре делать нечего. Также, нужно помнить, что за самовольное подключение вас могут оштрафовать на круглую сумму.

Но даже если читающий эти строки – не электромонтажник, важно в них ориентироваться. Например, тут какие ошибки монтажа, кто скажет?

СИП 2х16 закреплен на стене частного дома

Нужно затронуть еще одну тему — где оборудование энергоснабжающей организации, а где абонентское? Для ответа на вопрос придется заглянуть в договор, заключенный с энергоснабжающей организацией — гарантирующим поставщиком электроэнергии.

Для новых абонентов есть хорошая новость: с 1 июля 2020 года в соответствии с Федеральным Законом №522 — ФЗ обязанность за установку, замену, поверку, замену и эксплуатацию электросчетчиков полностью ложится на поставщика электрической энергии. Но как обычно, часто на местах с этим бывают проблемы. Например, могут сказать “счетчиков нет, привезут через пол года”. И что? Приходится людям соглашаться ставить за свой счет.

Мы же в этой статье будем рассматривать только вопрос электрического подключения СИП со стороны потребителя.

Кабели и провода изоливанные для воздушных ЛЭП /СИПсн-4, СИПгсн-4/ производства предприятий ОАО “Севкабель-Холдинг”

Провода самонесущие без несущего элемента с изоляцией из светостабилизированного сшитого полиэтилена, не распространяющего горение.
ТУ 3553-033-05755714-2007

Область применения

Для применения в воздушных силовых линиях и осветительных сетях на переменное напряжение до
0.6/1 кВ номинальной частотой 50 Гц.
Вид климатического исполнения проводов В, категория размещения 1,2 и 3 по ГОСТ 15150-69.
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствует проводу марки AsXSn, выпускаемого в ряде европейских стран.
Провод защищен патентом на полезную модель федеральной службы по интеллектуальной собственности, патентам и товарным знакам №26864 от 08.05.2002.

Условия эксплуатации
Для воздушных магистральных линий электропередачи в районах и ответвлений к вводам в жилые дома, хозяйственные постройки и инженерные сооружения, в атмосфере воздуха типов II и III по ГОСТ 15150-69.
Провод не должен распространять горение при одиночной прокладке.

Основные технические и эксплуатационные характеристики

Условия прокладки

В связи с тем, что для прокладки СИП не требуется никаких особых навыков, его можно выполнить и в домашних условиях, и собственными силами предприятия без привлечения специализированной организации. Прокладка может осуществляться как на опорах, так и на конструктивных элементах зданий и сооружений. Как правило, крепление к стенам выполнить куда проще, чем на отдельно стоящей опоре.

Поэтому рассмотрите, условия монтажа провода СИП на железобетонных опорах:

Так как самонесущий изолирующий провод имеет оболочку с изоляцией, важно обеспечить подвешивание, которое исключает повреждение диэлектрического слоя. Для этого устанавливаются пластиковые ролики, захваты и коуши, по которым провод может беспрепятственно перемещаться

В процессе прокладки запрещено волочить СИП по земле или веткам деревьев, так как те могут повредить его изоляцию. Для стыкования разных участков СИП используются герметичные зажимы прокалывающего типа. Благодаря такой конструкции можно осуществлять отвод линии от уже существующей даже под напряжением. Перед фиксацией на опоре провод СИП обязательно должен вытянуться через подвижный элемент (для марок СИП от 1 до 3 при помощи динамометра до установки нормируемой нагрузки). После вытяжки его закрепляют в точках фиксации.

Все крепежные детали имеют заводское изготовление, поэтому их можно найти в комплекте с самонесущим изолирующим проводом, что значительно упростит задачу.

Условное обозначение кабелей

Согласно ГОСТу, маркировка проводников должна иметь вид:

• Первыми идут символы «СИП», обозначающие тип проводника;
• Через дефис указываются цифры от 1 до 4;
• Через интервал добавляются числа, которые указывают на количество каждого вида жил, далее через знак умножения – их сечение. Цифры, относящиеся к каждому виду, отделяются друг от друга знаком «+»;
• Через тире указывается номинальное напряжение кабеля;
• Также через интервал могут указываться технические условия.

Например, если указана маркировка СИП-2 3×70 + 1×95 + 2×25 – 0,6/1 ТУ, то параметры самонесущего изолированного провода следующие:

1. предназначен для организации воздушных линий электропередач;
2. имеет жилы:

• 3 основные сечением 70мм2;
• 1 несущая изолированная сечением 95мм2;
• 2 вспомогательные сечением 25мм2.

1. кабель рассчитан на напряжение 0,6/1кВ.

Правильное соединение кабелей

Безопасное соединение проводов

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

• Выведение рабочих проводников к месту контакта.
• Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
• Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
• Установка неизолированных частей кабеля внутрь гильзы зажима.
• Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

https://youtube.com/watch?v=3pxz7XQKwx0

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

жила после прокола с изоляцией

жила после прокола без изоляции

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

• Ensto — SM6.21
• Ensto — Sliw65+Sliw64 (для многократного подключения)
• Niled — Р 617,619

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы

Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
7. Улучшение общей эстетики в городских условиях.
8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Марка СИП-4

Одна из модификаций самонесущего провода, лишенная дополнительного силового элемента. Изделие поставляется в бухтах (в случае сечения до 25 мм2), имеющих вес до 25 кг. При превышении указанных значений применяется намотка на барабаны. Кабели малой протяженности (до 100 м) допускается раскручивать вручную, в остальных случаях используется лебедка и ролики.

Конструкция кабеля СИП-4

В состав кабеля входят многопроволочные алюминиевые жилы основного и дополнительного назначения. Снаружи имеется покрытие из светостабилизированного полиэтилена (сшитого), имеющее толщину 1,3-1,9 мм (в зависимости от сечения жил). Жилы перекручены между собой в правом направлении, при большом сечении — в левом. Примером кабеля являются изделия СИП-4 2*50 или СИП-4 4*120.

Различные варианты кабеля СИП-4 (для однофазного и трехфазного подключения)

Особенности кабеля СИП-4

Конструктивной особенностью СИП-4 является отсутствие силовой жилы. Из-за этого прочность изделия понижена, оно применяется для обустройства коротких магистралей. Например, для выполнения подвода к частному зданию или между помещениями. Схема переплетения жил кабеля обеспечивает улучшенную самоочистку от налипающего снега и льда.

Область применения кабеля СИП-4

Провод используется для обустройства воздушных линий передачи электроэнергии, а также для формирования ответвлений. Подключается кабель к жилым зданиям или хозяйственным постройкам. Допускается использование изделия в осветительных сетях, функционирующих под напряжением до 1000 В (при частоте 50 Гц).

Область применения кабелей СИП-4 2х16 и 4х16

Данный тип проводки имеет минимальную стоимость среди СИП-4, что обусловило его популярность для подключения загородных домов и дач. Характеристики проводки допускают передачу электрического тока силой до 16А, чего вполне достаточно для жилого помещения.

Установка изоляторов на ВЛЗ

Когда все опоры выставлены можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20, так и изоляторы нового поколения IF27 со специальной пластмассовой втулкой.

IF27 более удобен в монтаже и позволяет производить раскатку провода СИП-3 без наличия монтажных роликов. Изоляторы монтируются на штыри траверс или на крюки опор с помощью пластиковых колпачков КП-22.

Однако не обязательно везде использовать современные марки изоляторов. Например на анкерных опорах для линий ВЛЗ с СИП-3 очень хорошо зарекомендовали себя старые проверенные временем стеклянные изоляторы ПС-70Е, собранные в гирлянды минимум по 2шт.

Технические характеристики изоляторов от Ensto, Sicam, Niled для СИП-3:

После монтажа изоляторов приступают к раскатке провода. Наиболее просто раскатка и монтаж производится непосредственно по желобам штыревых изоляторов IF27.

Если применяются простые изоляторы ШФ-20, то вам потребуются раскаточные ролики, которые должны быть установлены на траверсах промежуточных опор.

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм)

1. Жилы СИП разных фаз нужно обрезать «лесенкой». Чтобы одни гильзы после опрессовки не были напротив других, и не соприкасались между собой.
2. Снимаете изоляцию с жилы СИП на необходимую глубину
3. Вставляете провод внутрь, пока он не упрется в перегородку расположенную посредине. Неизолированная часть провода должна полностью скрыться внутри.
4. Используя гидравлический пресс обжимаете всю конструкцию прямо через изоляцию гильзы. Строго соблюдаете последовательность — от середины в конец. Бывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса.
5. Таким образом обжимаете все фазные жилы СИП. Контактная смазка внутри гильз при этом может выступить наружу. Уберите ее чистой ветошью.

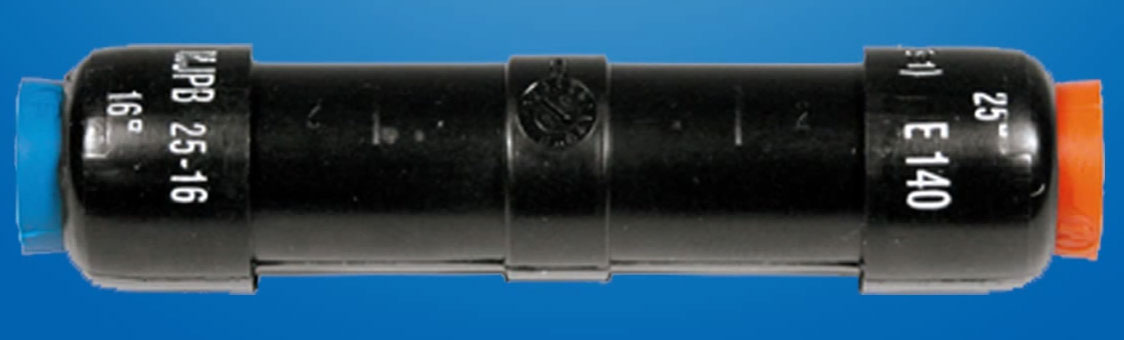

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель

На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:

• фирма ENSTO — SLIP 12.1 и SLIP 22.1

• фирма NILED — P616R, Р645, Р70

Ошибка №1 – Сторона магистрали и ответвления

Каждый прокол имеет две стороны плашки. Причем одна из них рассчитана на подключение к основной магистрали СИП, а другая – для ответвительного ввода.

При монтаже следует строго соблюдать стороны магистрали и ответвления.

Места установки на каждом зажиме имеют соответствующую маркировку. Одна сторона под большее сечение (магистраль), другая под меньшее (отвод).

Там, где вставляется кабель или отвод, обычно стоит изолирующий колпачок.

Легче всего ориентировать именно по нему. Если электрик перепутает стороны, то это приведет к ухудшению контакта.

Магистраль будет передавлена с чрезмерным усилием, а изоляция жилы кабеля даже не прокушена до конца.

Возможно также разрушение самого зажима в процессе затяжки.

У отдельных производителей есть специальные ответвительные зажимы для абонентских линий, с которыми точно ничего не перепутаешь.

Они очень удобны именно для многоразовых подключений ответвления к СИП.

Провод можно будет менять и переподключать на нижних болтовых контактах сколько угодно раз, не нарушая основной прокол.

Плюсы и минусы СИП

Достоинства СИП

Применение провода СИП позволяет устранить сразу несколько негативных причин, присущих ВЛ с голыми проводами.

Достоинства СИП:

• Невозможность возникновения короткого замыкания из-за упавших веток или других предметов, так как провода имеют изоляцию. Это также говорит о низкой вероятности возникновения пожаров.
• Высокая механическая прочность СИП, вследствие чего его обрыв маловероятен даже при падении на него тяжелых предметов.
• Возможность уменьшения габаритов ВЛ и снижения расстояния до элементов зданий.
• Меньшие потери электроэнергии при ее передаче (речь об утечках на землю например, через ветви деревьев).
• Невозможность кражи электроэнергии путем наброса.
• Высокий срок службы и меньшие затраты при эксплуатации ВЛ.
• При строительстве ВЛ не требуется устанавливать траверсы на опорах.
• Возможность прокладки СИП по фасадам и стенам зданий, но только на определенном расстоянии, для этого используется фасадное крепление СИП SF60.
• Возможность выполнения некоторых видов работ на ВЛ без снятия напряжения.

То что СИП изолированный, большой его плюс. Это спасает не только от замыканий и кражи электроэнергии, но и от удара током. И не только людей, но и диких животных. Это фото мне прислал читатель из Белорусской глубинки:

Аист на столбе с СИП

Бусел прекрасно себя чувствует даже под проливным дождём – благодаря изоляции СИП!

Недостатки СИП

К недостаткам можно отнести необходимость обучения персонала, который производит работы на СИП, а также стоимость ВЛ, более высокую, чем у линий, выполненных голым алюминиевым проводом.

Можно выделить еще один недостаток, который является следствием достоинств СИП. Так как вероятность перебоев в электроснабжении из-за перекрытия проводов сведена к нулю, значит и расчистка трасс ВЛ производится реже, чем у линий с голым проводом.

Если дерево вросло в неизолированные провода, оно их перекрывает и вызывает короткое замыкание. Для того чтобы подать напряжение, дерево или ветки надо обязательно спилить и перетянуть провода.

В случае с СИП все не так просто. Деревья быстро растут и достают до проводов СИП. Как думаете, что с проводами происходит? Изоляция у проводов не сразу, но перетирается. Это значит, что подойдя к такому дереву в сырой день, можно на себе почувствовать все прелести воздействия электрического тока на человеческое тело.
