Кратко о том, как восстановить аккумулятор 18650 после глубокого разряда

Установка литий-ионного аккумулятора в LED фонарь

Прежде, чем приступать к работе нужно проверить работоспособность контроллера и аккумулятора.

На контроллер можно подавать напряжение без нагрузки. В таком случае на выходе устанавливается напряжение 4,2 В и на плате светит синий светодиод. Далее нужно проверить аккумулятор, подключив его к выходу контроллера и зарядив полностью. Во время зарядки будет светить красный светодиод, а когда аккумулятор зарядится – синий.

Целесообразно после зарядки провести ходовые испытания аккумулятора, подключить его вместо кислотного и посмотреть сколько времени просветит фонарь. У меня проработал 10 часов и продолжал светить. Больше не стал ждать, так как этого времени для моих задач вполне достаточно.

Новая электрическая схема LED фонаря

На следующем шаге разрабатывается новая электрическая принципиальная схема фонаря. Отрицательный провод является общим для всех узлов и аккумулятора. В левом положении переключателя SA1 общий его контакт соединяет аккумулятор с положительным выводом контроллера. При соединении среднего вывода с выводом 3 напряжение подается на плату узкого луча, а с выводом 4 на планку светодиодов рассеянного света.

Переключатель типа тумблер SA2 служит для выбора аккумулятора, от которого будут работать светодиоды. Так как в наличии имелось два аккумулятора, то решил в фонарь установить оба. На вопрос о допустимости параллельного включения литий-ионных аккумуляторов без специального контроллера однозначного ответа нет. Поэтому я решил пойти проверенным путем и предусмотрел возможность подключать аккумуляторы по отдельности.

Отдельное подключение каждого аккумулятора позволило не только обеспечить их работу и зарядку в оптимальных условиях, но и в процессе эксплуатации фонаря знать сколько времени он еще проработает. Зная сколько времени хватило для работы от одного аккумулятора, будет известно, сколько еще сможет просветить фонарь.

В дополнение, если выйдет из строя один из аккумуляторов, то это не приведет к потере работоспособности фонаря. Два отдельных блока светодиодов и два аккумулятора гарантируют, что вы никогда не останетесь в темноте.

Сборка фонаря на литий-ионном аккумуляторе

Теперь все подготовлено и можно приступать к модернизации фонаря – переделке его схемы для работы с литий-ионным аккумулятором.

Сначала от переключателя отпаиваются все провода и удаляется прежняя плата зарядного устройства.

В корпусе модернизируемого фонаря имелся отсек, предназначенный для короткого сетевого шнура, который закрывается откидной планкой со светодиодами рассеянного света. В него и был выведен рычаг тумблера SA2 выбора аккумулятора.

Для фиксации аккумуляторов был использован двухсторонний скотч, в виде двух полосок. Закрепить аккумуляторы можно и с помощью силикона.

Перед закреплением аккумуляторов и платы контроллера к ним были предварительно припаяны паяльником провода требуемой длины. В связи с тем, что два аккумулятора в одной половинке корпуса фонаря удобно не размещались, установил их по одному в каждой половинке корпуса. Плата контроллера к корпусу была закреплена с помощью двух винтов с гайками М2.

При припайке проводов к выводам аккумулятору нужно соблюдать осторожность, чтобы свободные концы проводов случайно не соприкоснулись и не закоротили его выводы

На фото показан фонарь после окончания монтажа. Осталось проверить его работу узлов и собирать.

Измерять ток зарядки включением амперметра в разрыв цепи после контроллера невозможно, так как внутреннее сопротивление прибора большое и результаты измерения будут не верными. У меня в наличии имеется USB тестер, с помощью которого можно узнать напряжение, подаваемое с зарядного устройства, текущий ток заряда, время заряда и емкость энергии, которую принял аккумулятор. Тестер показал, что контроллер заряжает аккумулятор током 0,42 А. Следовательно, контроллер заряжает аккумулятор нормально.

После сборки фонаря оказалось, что его красный корпус не пропускает свет синего цвета и узнать об окончании зарядки невозможно.

Пришлось фонарь разобрать и в зоне расположения индикаторных светодиодов сделать щелевое отверстие.

Теперь, когда аккумулятор зарядился, хорошо стало видно свечение светодиода синего цвета.

Самодельные приборы для заряда

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

• Uвх – наибольшее напряжение на входе;
• Uбат – напряжение на аккумулятор;
• Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

https://youtube.com/watch?v=XUZh5O4COVM

Главные правила подзарядки аккумуляторов, каким током заряжать

  li-ion аккумуляторы имеют свои срок службы и рассчитаны на определенное количество циклов заряда-разряда.

Они способны  выдержать около 1000 циклов зарядки, после чего становятся непригодными для дальнейшего использования.

Поэтому, если вы хотите, чтобы ресурс на батарее сохранялся как можно дольше, рекомендуем вам следовать нескольким несложным правилам:

1. Всегда ставьте аккумулятор на зарядку, когда емкость батарей составляет 10-20% от заряда. Никогда не ждите полной разрядки.
2. Не спешите снимать полностью заряженный гаджет с зарядки. Оставьте его еще на 20-30 минут. За это время происходит зарядка малым током.
3. Всегда используйте только оригинальное зарядное устройство
4. Соблюдайте температурный режим. Заряжать аккумулятор нужно в помещении, при температуре выше +10 градусов.

При первой зарядке важно убедиться, что процесс происходит правильно. Сделать это совсем не сложно

Просто регулярно проверяйте температуру  устройства, АКБ, всех разъемов и проводов. Сильного нагревания элементов быть не должно, иначе это будет говорить о неисправности.

Эксплуатация Li─Ion батарей

Теперь коротко расскажем об основных правилах эксплуатации литий─ионных аккумуляторов.

Калибровка

Калибровка литий─ионного аккумулятора

Для калибровки также можно использовать утилиты, которые существуют для iOS и Андроид.

Хранение

Перед тем как отправить литий─ионную АКБ на хранение, её также нужно заряжать. Но уровень заряда должен быть около 50 процентов. Это считается оптимальным значением. Температура хранения батареи в идеале должна составлять 15 градусов Цельсия. В таких условиях литиевый аккумулятор лучше всего сохраняет ёмкость. Чем выше температура хранения, тем больше будут потери ёмкости при хранении.

При длительном хранении раз в три месяца проводите полный заряд-разряд аккумулятора и снова заряжайте его до 50%.

На одну деталь батареи не должно приходиться более 4,2 В. Номинальный показатель для них составляет 3,7 В. Литиевые АКБ можно заряжать быстро и не полностью. Эксплуатация устройства с 40-80% наполнения увеличивает длительность его работы.

Двухступенчатая схема зарядки

Зарядить аккумулятор можно по схеме СС/CV. Сначала нужно обеспечить постоянный ток заряда. На этом этапе первой зарядки восстанавливается 70-80% объема энергии. Значение тока устанавливают 0,2-0,5 С. Для ускоренного заряжения понадобится 0,5-1,0 С. Изначально значение стабильное – 5 В. При достижении уровня 4,4 В на клеммах можно переходить к следующему этапу зарядки.

ЗУ держит стабильный уровень напряжения, а ток при повышении емкости начинает снижаться. Когда его значение опускается до 0,05-0,01 С, зарядка полностью исчезает, прибор отключается без запуска перезарядки. Для восстановления наполненности аккумулятора потребуется не больше 3 часов. При глубоком разряде литий-ионной АКБ (ниже 3,0 В) проводят толчок, заряжая батарею малым током, пока напряжение на клеммах достигнет 3,1 В. После этого применяют стандартную схему.

Как контролируют параметры зарядки

Из-за работы литиевых батарей в небольших рамках тока на клеммах их запрещено разряжать ниже 3 В и перезаряжать выше 4,2 В. В зарядном устройстве (ЗУ) есть контроллер заряженности, но в каждом аккумуляторе присутствует свой прерыватель, РСВ-плата или модуль защиты РСМ. Эти элементы помогают сохранить батарею в норме. При нарушении какого-то параметра они отключают банку и разрывают цепь.

Для литиевых конструкций можно использовать оригинальные ЗУ или зарядки, сделанные своими руками:

• LP2951 помогает ограничить ток стабилизатором и устанавливает постоянное значение напряжения 4,08-4,26 В;
• LM317 является схемой простого ЗУ с индикатором заряда и отсутствием питания от порта USB;
• MCP73831 подходит для зарядки полимерных и ионных изделий;
• MAX1555, MAX1551 разработаны для литиевых батарей, устанавливаются в адаптер питания от смартфона в USB и имеют возможность предварительного заряжения.

Когда в АКБ есть несколько элементов, то они разряжаются неравномерно. При восполнении уровня энергии используют балансир, который распределяет заряд равномерно по всем банкам. Эта деталь может встраиваться в схему или находиться отдельно. При восполнении энергии в изделии емкостью 12 В (вольт) нужно знать, каким током воспользоваться, чтобы не нарушить его характеристики. Самодельные ЗУ с контроллером и защитой прибора подходят для этого.

Топ 3 лучших зарядных устройств для аккумулятора 18650

Для качественной зарядки батареи следует приобретать хорошие устройства,

что уже полюбились многим пользователям.

1. Nitecore Digicharger D4 – подходит для зарядки сразу нескольких батарей. Максимально проста в использовании.
2. Nitecore i2 – один из лучших вариантов современных устройств. Понятное и простое в применении.
3. Basen B21 – универсальное устройство для разных видов батарей.

Практически у всех современных литий-ионных аккумуляторов отличная энергоёмкость, а также высокие малогабаритные показатели. Именно с их помощью можно питать устройства высокой мощности с наибольшей эффективностью. И совершенно не обязательно для этого покупать готовое зарядное устройство в магазине, ведь есть вариант более бюджетный, который особенно понравится радиолюбителям — собрать зарядное для литий-ионных аккумуляторов своими руками.

Правило 2. Полную разрядку все же необходимо предпринимать раз в три месяца

При нестабильной и нерегулярной зарядке среднестатистические отметки максимального и минимального зарядов в упомянутом ранее контроллере сбиваются.

Это приводит к тому, что устройство получает некорректную информацию о количестве заряда.

Предотвратить это поможет профилактическая разрядка. При полной разрядке аккумулятора, минимальное значение заряда в схеме управления (контроллере) обнулится.

После этого необходимо зарядить батарею «под завязку», продержав от восьми до двенадцати часов в подключенном к сети состоянии.

Это обновит максимальное значение. После такого цикла работа батареи будет стабильнее.

Причины “плохой” работы аккумулятора

Не всегда уменьшение времени работы батареи связано с её деградацией

Существует ещё несколько причин, на которые нужно обратить внимание

1.  Работа софта телефона, планшета и т.д. Необходимо проверить, не прописался ли в системе вирус или другой вредоносный софт. Включение-выключение геолокации тоже сильно влияет на время работы батареи.
2. Зарядное устройство. Используется штатное или “аналог”. В последнем случае попробовать другое зарядное устройство.
3. Соединительный шнур. Да, такая “мелочь” может привести к неполному заряду. Скрытые обрывы – это очень частое явление.
4. Неисправность внутреннего контроллера батареи. Визуально это не определить. Поможет специалист.
5. Деградация самой батареи.

Конечно, пункт 5 – это приблизительно 70% случаев. Но не забываем и об остальных 30%. Проверить большинство вариантов несложно.

Зарядка литиевых аккумуляторов китайскими модулями

Литиевые аккумулятор (Li-Io, Li-Po) являются самыми популярными на данный момент перезаряжаемыми источниками электрической энергии. Литиевый аккумулятор имеет номинальное напряжение 3.7 Вольт, именно оно указывается на корпусе. Однако, заряженный на 100% аккумулятор имеет напряжение 4.

2 В, а разряженный “в ноль” – 2.5 В, вообще нет смысла разряжать аккумулятор ниже 3 В, во-первых, он от этого портится, во-вторых, в промежутке от 3 до 2.5 В аккумулятор отдаёт всего пару процентов энергии. Таким образом, рабочий диапазон напряжений принимаем 3 – 4.2 Вольта.

Чем измерять емкость аккумуляторов?

Мы уже привыкли в мнению, что для замера нужен Аймакс b6, а он стоит денег и для большинства радиолюбителей избыточен. Но есть способ замерить емкость 1-2-3баночного аккумулятора с достаточной точностью и дешево – простой USB-тестер: http://ali.onl/z3E У меня было два тестера – синий и белый с проводом.

Белый завышал ток на 15% (вместе с ним и емкость) а синий незначительно занижает. Может зависит от экземпляра, но я все же рекомендую синий хотя бы потому, что у него есть таймер времени заряда/разряда. А у белого только бесполезные ячейки памяти, которые не нужны.

Тестер начинает работать примерно от 2,8в и вплоть до 10-15ти без проблем, значит его можно питать напрямую от литиевого аккумулятора и он будет считать протекающий ток и емкость. Остается завести себе пару юсб-штекеров с выходом на голые провода или крокодилы, подключить аккумулятор на вход (обязательно через защиту!) а на выход поставить нагрузку.

• Для надежности можете в цепь разряда подключить мультиметр в режиме амперметра и сравнить реальный ток в показанием тестера, чтобы на будущее знать есть ли у него отклонение и сколько.
• С такой поправкой в голове точность будет та же что у Аймакса. Когда аккумулятор разрядится до отсечки и защита его отключит, тестер запомнит результат. Останется включить его любым другим источником питания чтоб посмотреть.
• Мой экземпляр тестера дал мне результаты емкости, которые полностью до 10-20mah совпали с исследованиями серьезного дядьки, который использовал для этой же марки аккумулятора технику на десятки тысяч рублей.

А еще фотографий такого процесса хватило в качестве доказательства для возврата стоимости аккумулятора 2s с нечестной емкостью =)

Немного нестандартных модулей для заряда аккумуляторов: Обновленная плата для заряда литий-ионных и литий-железо-фосфатных аккумуляторов (нужно запаять перемычку чтобы включить режим) током 1-2А (также нужно подбирать резисторы для настройки, но модуль реально тянет зарядный ток 2А) и напряжением питания до 9в.

Модуль имеет импульсную схему, поэтому мало греется, имеет высокий КПД, что может быть важно например при заряде аккумулятора от солнечных батарей. модуль для заряда последовательной сборки 2s (нужно запаять перемычку), также имеет импульсную схему (почти не греется), на вход нужно подавать напряжение от 9ти до 15-19в

Судя по описанию продавца зарядный ток также можно поднять до 2А. http://ali.onl/DlZ модуль заряда последовательной сборки 2s от юсб. На вход берет 3-5,5в, на выходе заряжает аккумулятор до 8,4в током 1А (соотвественно нужна юсб-зарядка 2А).

Полезные рекомендации при эксплуатации аккумуляторов 18650

Чтобы сохранить емкость АКБ и продлить срок их эксплуатации, нужно следовать нескольким советам:

• правильно выбирать режим работы ЗУ, при отсутствии контроллера регулировать параметры автоматически;
• избегать глубокого разряда, подключать аккумулятор при снижении заряда до 70-80%;
• при расчете длительности восстановления учитывать не только количество ампер-часов, но и разницу вольтажа при зарядке в заводских и домашних условиях, которая влияет на ваттную емкость;
• не пытаться увеличить емкость АКБ циклами разряд-заряд;
• не допускать перегрева накопителя, не оставлять его под прямыми солнечными лучами;
• эксплуатировать батарею при температуре +10…+25°С, для использования при низких температурах утеплить корпус;
• не допускать ударов по телу АКБ, воздействия сильного трения и вибрации, при транспортировке укладывать аккумуляторы на толстую мягкую подложку;
• хранить литий-ионные накопители с 50-60% заряда и при температуре около 0°С.

Советуем изучить Характеристика, сфера применения и монтаж дюралайта

При покупке аккумулятора нужно обращать внимание на дату выпуска. Батареи, произведенные более 3 лет назад, считаются просроченными и малофункциональными

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Чтобы зарядить батарейку, выполняют такие действия:

1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой – черного.
2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

https://youtube.com/watch?v=2wMnrZpl3Vo

Сборку осуществляют так:

1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

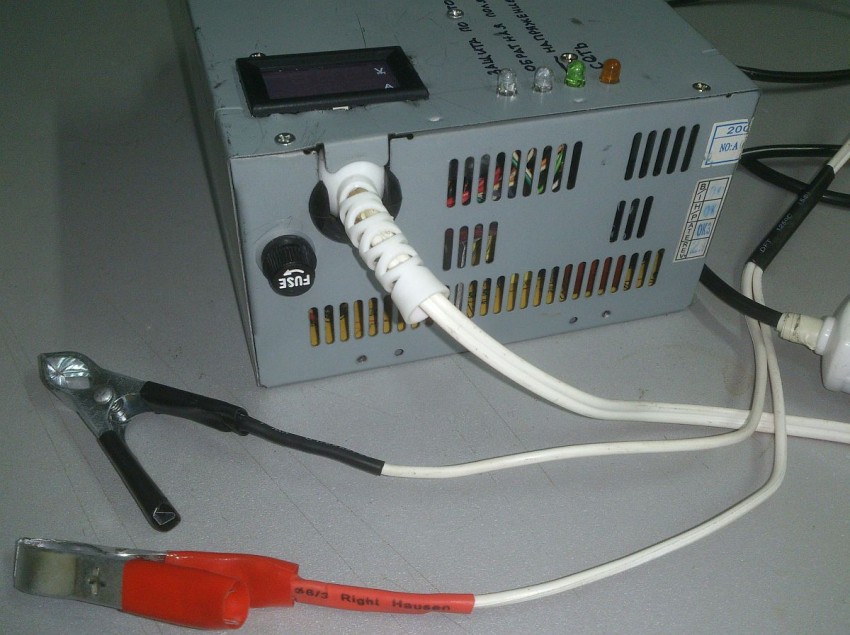

Из чего сделать зарядное устройство для автомобиля

Такие специфические варианты, как аккумуляторы из активированного угля или поваренной соли рассматривать не стоит, если вы дорожите машиной. Есть более безопасный и простой вариант, который с. Успехом воплотит в жизнь любой водитель.

Сегодня для производства аккумуляторов используют литий-полимерные и литий-ионные батареи. Они тоже работают на основе химической реакции, но без использования электролита. Это позволяет говорить об их безопасности, потому что в процессе работы таких зарядок не возникнет химическая реакция.

К тому же, литиевые батареи стоят недорого, работают стабильно и подходят для изготовления зарядных устройств для любой цели. Они широко используются при производстве фонариков, телефонов и электроники.

Как правильно заряжать литиевые аккумуляторы

Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная  зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.

Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.

Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.

Двухступенчатая схема зарядки батареи литиевых аккумуляторов

Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?

На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.

Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.

Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.

Как контролируют параметры зарядки

Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.

Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.

Самодельные схемы зарядки, применяемые для литиевых аккумуляторов

• LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
• MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
• LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
• MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.

Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.

Какое устройство следует использовать

Для подзарядки АКБ 18650 нужно использовать устройства с номинальным напряжением 4,2 В. Если литий-ионный накопитель планируется подключать к универсальному ЗУ, то оно должно быть оборудовано контроллером параметров и индикаторами окончания процесса.

Наиболее дешевые модели имеют 1-2 гнезда для батарей, максимальный ампераж до 1 А и номинальный вольтаж 4,2 В. Лучший вариант ЗУ для литиевых накопителей – интеллектуальное устройство, оборудованное измерителем напряжения на клеммах, функцией восстановления после глубокого разряда и защитой от превышения номинального вольтажа.
