Проводка ваз 2109 инжектор в помощь при снятии торпеды

Финская проводка

Такая разновидность электрической системы установлена на автомобили «Самара», которые были ввезены в нашу страну с Финляндии.

Система электрики на такой «девятке» отличается от отечественной модели:

1. Классическое зажигание.
2. Бесконтактное зажигание.

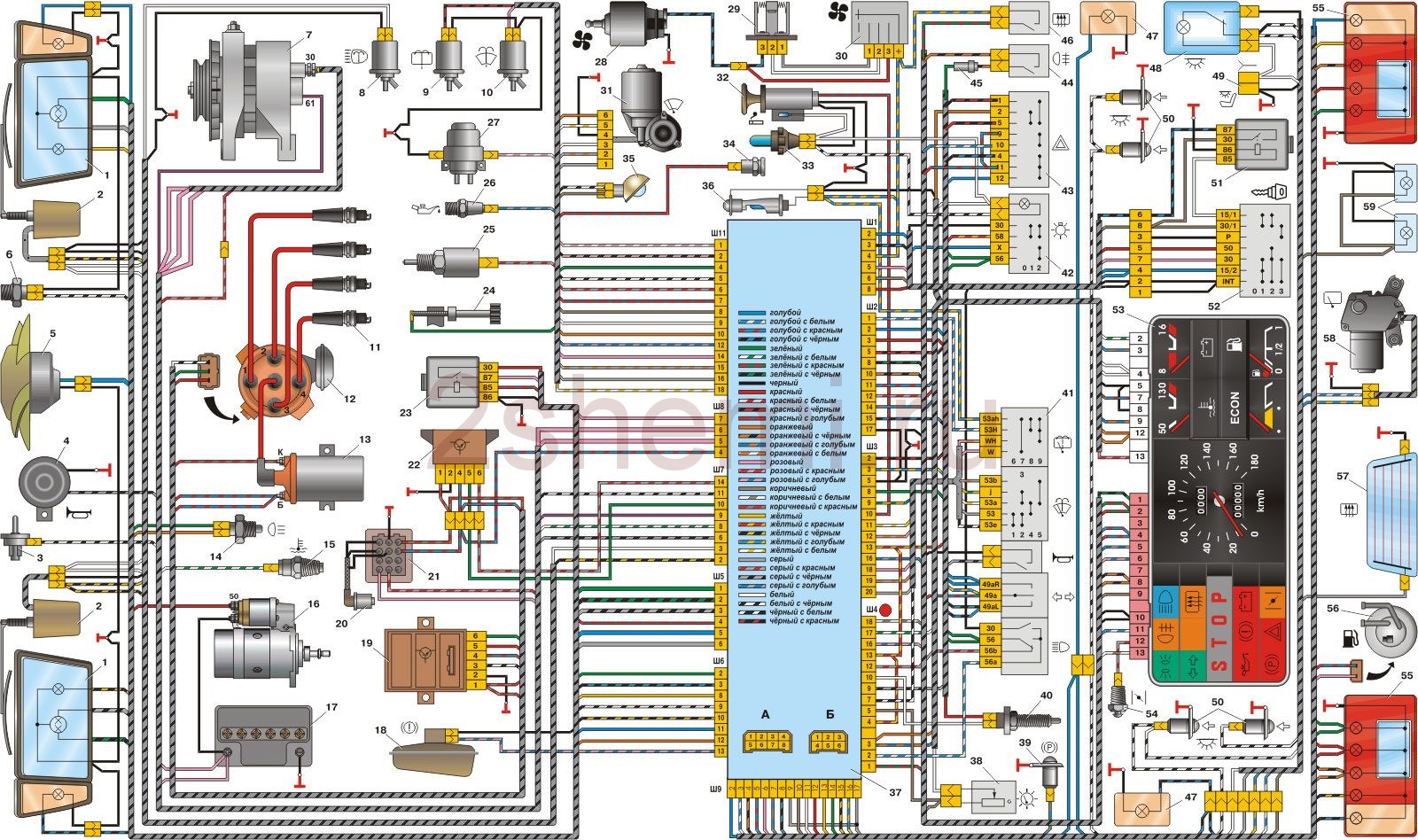

Схема проводки карбюраторного автомобиля выполнена в соответствии с нормативными положениями и требованиями экологии:

1. Провода обладали отличными характеристиками работоспособности в различных условиях.
2. Жгуты в подкапотной проводке и салоне также отличались (Li, Gl, GLi).
3. Обозначение GL указывает на то, что машина оснащена противотуманками и дополнительным стоп-сигналом.

Вся схема проводки на автомобиле также отличалась блоком бесконтактного зажигания от известной компании GM.

В системе зажигания использовались следующие решения:

1. Бесконтактный датчик.
2. Датчики, обладающие распределителем зажигания.
3. Обычные свечи зажигания.
4. Коммутатор электронный.
5. Усовершенствованная катушка зажигания.
6. Монтажный блок (штатный).
7. Реле зажигания электронного типа.
8. Замок зажигания.

В результате балтийская «девятка» была, есть и будет лучшим представителем семейства. Подводя итог, отметим, что в статье мы достаточно наглядно обозрели опасности, которые могут быть вызваны проблемами с проводкой в подкапотном пространстве. Если ваш автомобиль находится в «солидном возрасте», тогда мы рекомендуем незамедлительно проверить состояние электрики и при необходимости привести е в надлежащий вид. При таком подходе вы обезопасите себя от многих неприятностей, а также сохраните свою машину.

Если вы испытываете трудности с оценкой состояния и замены проводки – обратитесь к специалисту. Этим вы сэкономите массу времени и денег в случае неправильного ремонта.

Оригинальные схемы ВАЗ 2109 модификации ВАЗ -21093

Здесь представлены качественные электрические схемы дополнительной комплектации, устанавливаемых на модификации автомобиля ВАЗ-2109 модели ВАЗ-21093

Электрическая схема подключения передних противотуманок на ВАЗ 21093

Схема подключения стеклоподъемников передних дверей на ВАЗ-21093

Схема системы блокировки замков дверей ВАЗ 21093

Схема контактов в клеммном разъеме маршрутного компьютера

Электросхема ВАЗ 2109 с инжектором

Схема проводки на ВАЗ 2109 с инжектором различается на машинах в зависимости от года выпуска.

Машины после 1990 года

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

Электросхема ВАЗ 2109 с инжектором Дженерал Моторс

Описание схемы следующее:

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Могут встречаться машины с регулировкой токсичности при помощи СО-потенциометра. В таких версиях применяется ЭСУД типа Bosch M1.5.4, нет нейтрализатора с лямбда-зондом и системы улавливания паров топлива. В остальном проводка остается идентичной описанной выше.

Машины после 2002 года

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

Электросхема ВАЗ 2109 с инжектором Бош

Описание схемы:

• 1 — четыре форсунки;
• 2 — свечи;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.

Цепи, защищаемые плавкими предохранителями

в монтажном блоке

Правая противотуманная фара

Левая противотуманная фара

Очистители фар (в момент включения). Реле включения очистителей фар (контакты).

Клапан включения омывателя фар

Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

Клапаны включения омывателей ветрового и заднего стекол.

Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации

(в режиме указания поворота).

Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла.

Обмотка возбуждения генератора (при пуске двигателя).

Контрольная лампа падения уровня тормозной жидкости.

Контрольная лампа падения давления масла.

Контрольная лампа воздушной заслонки карбюратора.

Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

Задние фонари (лампы стоп-сигнала). Плафон освещения салона

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов. Контрольная лампа наружного освещения.

Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).

Звуковой сигнал и реле его включения

Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)

Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.

Штепсельная розетка переносной лампы. Прикуриватель

Правая фара (дальний свет)

Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

Левая фара (ближний свет)

Правая фара (ближний свет)

Специализированные реле

Реле времени омывателя заднего стекла

Реле указателей поворота и

Реле очистителя ветрового стекла

Реле контроля исправности ламп

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

Схема бесконтактной системы зажигания:1. Бесконтактный датчик 2. Датчик-распределитель зажигания 3. Свечи зажигания 4. Коммутатор 5. Катушка зажигания 6. Монтажный блок 7. Реле зажигания 8. Выключатель зажигания

Система управления электромагнитным клапаном карбюратора:1. Концевой выключатель карбюратора 2. Электромагнитный клапан карбюратора 3. Монтажный блок 4. Выключатель зажигания 5. Реле зажигания 6. Блок управления 7. Катушка зажигания А. К выводу “30” генератора Б. Нумерация штекеров в блоке управления

Схема соединений генератора:1. Генератор 2. Отрицательный вентиль 3. Дополнительный диод 4. Положительный вентиль 5. Контрольная лампа разрядки аккумуляторной батареи 6. Комбинация приборов 7. Вольтметр 8. Монтажный блок 9. Дополнительные резисторы по 100 Ом, 2 Вт 10. Реле зажигания 11. Выключатель зажигания 12. Аккумуляторная батарея 13. Конденсатор 14. Обмотка ротора 15. Регулятор напряжения

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722: 1. Электродвигатель вентилятора 2. Датчик включения электродвигателя 3. Монтажный блок 4. Выключатель зажигания К9. Реле включения электродвигателя вентилятораА. К выводу “30” генератора

Схема соединений стартера:1. Реле включения стартера 2. Монтажный блок 3. Выключатель зажигания 4. Генератор 5. Аккумуляторная батарея 6. Стартер а. Втягивающая обмотка б. Удерживающая обмотка

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60: 1. Электродвигатель вентилятора 2. Датчик 66.3710 включения электродвигателя 3. Монтажный блок А. К выводу “30” генератора

Чем грозят неисправности в зажигании?

Оптимальная работа всей ЗС зависит от работоспособности всех ее элементов, а также выставленного момента. На практике карбюраторные ДВС нуждаются в более точной регулировке.

Предлагаем более подробно ознакомиться с неполадками:

1. Силовой агрегат детонирует. Когда водитель жмет на газ, из-под капота начинают доноситься звенящие звуки. На практике такие неполадки появляются в транспортных средствах по причине выставленного слишком раннего момента. В результате это становится причиной неправильной работы ДВС, а последствии это может привести к деформации поршневых колец.
2. Когда заводится мотор, из выхлопной трубы выходит черный дым. Такие неполадки обычно свидетельствуют о том, что угол опережения выставлен неправильно, момент слишком поздний. Разумеется, избавиться от такой неполадки позволит правильная регулировка.
3. При работе на холостом ходу силовой агрегат троит, работает неравномерно.
4. ДВС работает с перебоями, когда автомобилист нажимает на газ, проявляются провалы. То есть водитель жмет на газ, а машина не разгоняется.
5. Снизилась мощность силового агрегата, то есть для набора скорости ему требуется значительно больше времени. Такая проблема может быть обусловлена тем, что топливо-воздушная смесь не полностью сгорает в цилиндрах ДВС.

При появлении таких неполадок автовладелец должен заняться диагностикой СЗ, а если есть необходимость, то отрегулировать момент. На практике большинство неисправностей связано именно с этим. Но перед тем, как заняться регулировкой, нужно убедиться в том, что все компоненты работают верно. Следует продиагностировать свечи, состояние высоковольтных проводов, катушки и распределителя. Только если все эти элементы будут целые, нужно начинать регулировку.

Процесс снятия и подключения

Это самый ответственный участок работы, поскольку:

1. В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
2. В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
3. Между ними стальная панель моторного отсека, сквозь которую проложена проводка.

Фото клеммной колодки под панелью ВАЗ 21099

Переподключение блока предохранителей

Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.

Поэтому:

1. Вооружаемся блокнотом и ручкой;
2. Записываем расположение клемм и проводов.

Электрическая схема своими руками убережет от ошибок

Замена проводки

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:

1. Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
2. Вместо него продеваем новый комплект;
3. Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.

Давайте разбираться в схеме электропроводки ВАЗ 21074 инжектор.

Клеммы проводки одинаковы – проблем не будет

Подключение датчиков и панели

Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:

1. Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
2. Звуковой сигнал;
3. Электронный тахометр;
4. Датчик тормозной жидкости;
5. Датчик температуры;
6. Датчик уровня топлива.

Дополнительная изоляция соединений

Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.

А дальше вам предстоит:

1. Собрать пластиковые детали панели в единое целое;
2. Установить новый замок зажигания;
3. Установить кожух на рулевую колонку;
4. Проверить работоспособность новой панели.

Как читается электрическая схема ВАЗ 2109

Любая электросхема «девятки», будь это схема электропроводки ВАЗ 2109 карбюратор либо инжектор, состоит из основных элементов. Это источники электроэнергии, потребители, связывающие их проводники. Также отдельно выделяют монтажный блок, в котором расположены защитные элементы цепи: реле и предохранители. Еще один отдельный элемент — панель приборов.

На моделях, массово выпускаемых до 1997 года, устанавливалась так называемая низкая панель приборов. Вдоль всей торпеды вплоть до руля расположена полка, а под ней есть небольшая приборная панель. К низкой панели ведет проводка на ВАЗ 2109 карбюратор. После 1997 года в салон ВАЗ 2109 была встроена интерактивная высокая панель. Это повлекло за собой отличия в электросхеме «девяток» нового и старого образца. Главное отличие — проводка ВАЗ 2109, ведущая к самой панели приборов. Отличаются также места установки реле и предохранителей в монтажных блоках двух автомобилей.

В инструкции по эксплуатации и ремонту приведена общая электросхема, а также альбом схем соединения отдельных участков. Первая страница описывает перечень всех жгутов проводов автомобиля, каждый жгут имеет свой номер. На последующих страницах представлены отдельные схемы жгутов:

• соединения АКБ и стартера;
• отдельно аккумулятора с корпусом;
• проводов коробки воздухопритока;
• системы зажигания;
• системы освещения;
• форсунок (если описывается проводка ВАЗ 2109 инжектор);
• датчиков;
• проводов панели приборов;
• проводки правой и левой передней двери;
• задней двери;
• освещения номерного знака.

Читать схему — означает понимать, от какого элемента идет провод и куда он подводится. Для наглядности вся электропроводка представлена в разных цветах в соответствии к реальным проводам автомобиля. Также схематически изображено и пронумеровано электрооборудование, которое входит в схему. На отдельных страницах представлены перечни пронумерованных элементов с их названиями. На схемах жгутов возле каждого прибора обозначено, какие колодки к нему подходят. Каждая колодка имеет пронумерованные гнезда, чтобы водитель понимал, откуда что идет и куда приходит.

К каждой колодке подходят цветные провода. Все проводники цветные, все пронумерованы. К примеру, зелёный 9/5: 9 — номер электроприбора, к которому подведён провод, 5 — номер разъёма под этот провод. Ищем девятую колодку, пятый разъём и видим там этот же зелёный провод. Обозначение на проводе типа S1 показывает, что он соединен с другими проводами. Находим соединение S1 и видим там тот самый проводник. Таким образом, можно полностью прослеживать все соединения. Чтобы уже на автомобиле проверять правильность подключения, понадобится мультиметр. Если это устройство отсутствует, подойдёт и индикаторная отвертка.

Системы, влияющие на безопасность

К числу таких систем, представляющих повышенную опасность, относятся:

• тормозная система,
• рулевое управление,
• внутрисалонная и подкапотная проводка ВАЗ 2109.

Обратите внимание! Поломка любого из перечисленных элементов во время движения грозит серьезными неприятностями для жизни водителя и пассажиров

Управляемость авто

Если с тормозами и рулевым управлением все понятно:

1. Любой водитель отдает себе отчет, чем грозит потеря управляемости над автомобилем;
2. Выявляемые неисправности в 99% случаев не остаются без внимания – от ремонта и до полной замены неисправных деталей.

То проводка под капотом ВАЗ 2109, по мнению большинства владельцев, такой угрозы не представляет. К сожалению, это большое заблуждение, которое чревато самыми плачевными последствиями, одно из которых отображено на фото внизу. Короткое замыкание может произойти где угодно – при хранении автомобиля в гараже или на ходу на оживленной трассе

Под термином «подкапотной» чаще всего подразумевают:

1. Жгуты проводов системы зажигания;
2. Жгуты проводов системы освещения и габаритных огней;
3. Провода, соединяющие многочисленные датчики с ЭБУ;
4. Провода, управляющие электродвигателями радиатора, омывателей фар и стекол, стеклочистителями.

В столь ограниченном пространстве короткое замыкание проводки и электрооборудования может спровоцировать пожар

Все они изначально надежно изолированы и проложены в подкапотном пространстве с учетом физических и температурных параметров работы силового агрегата.

Но в процессе эксплуатации неизбежно ухудшение крепления, из-за чего:

• Оно ослабевает;
• Изоляция проводов разрушается (близость к горячим поверхностям мотора и выпускного коллектора);
• Появляются потертости, и даже оголение жил проводки;
• Окисляются места соединений и т.п., пропадает «масса».

О том, чем грозит проблема с массой на примере Газели вы можете узнать из другой публикации.

Многие владельцы предпочитают своими руками устранять замеченные повреждения, например, с помощью изоленты, цена которой копеечная, однако все это полумеры. Такой вариант ремонта возможен только как временная мера

Совет: единственное и безопасное решение проблемы — полная замена подкапотной проводки ВАЗ 2109. Причем, инструкция предписывает обязательную укладку в гофру.

Дополнительные советы от профессионалов

Принимая ко вниманию некоторые советы и рекомендации, предоставленные профессионалами, можно самостоятельно продлить срок службы автомобильной проводки:

• автовладельцы обязательно должны периодически осматривать внешнее состояние изоляции и всех разъемов, заглянув для этого под капот своего авто;
• если при осмотре будет обнаружен незначительный дефект, поврежденный провод обязательно нужно заменить, чтобы не допустить короткого замыкания. Если надлом незначителен, то можно на некоторое время обмотать его качественной изолентой, но замену на длительное время откладывать не рекомендуется;
• снять с поверхности разъема слой окислителя поможет специальное средство WD-40, которое по доступной цене можно купить в специализированом магазине;
• желательно сделать дополнительную защиту для картера двигателя, чтобы предотвратить попадание влаги на провода.

https://youtube.com/watch?v=rEpSBlkG1Po

https://youtube.com/watch?v=uM7U9b-d4nc

Электросхема ВАЗ 2109 карбюратор

Порядок условной нумерации штекеров в колодках:

• монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
• датчика-распределителя зажигания;
• коммутатора и блока управления электромагнитным клапаном карбюратора;
• блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива;
• задних фонарей (нумерация выводов по порядку сверху вниз)

Электрическая схема автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099. Низкая панель приборов.

Электросхемы Ваз 2109

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

Ваз 2109 высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.

Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Схема электропроводки ваз 2109

Автомобиль ВАЗ 2109 на протяжении многих лет оставался одним из самых популярных в стране. Не просто популярных, но и престижных.

В социальной иерархии владельцы девяток стояли не намного ниже владельцев подержанных Кадетов и Джетт.

С надежностью автомобиля можно было поспорить, но поскольку альтернативы не было, то автомобиль заполонил весь СНГ и даже собирался узловым методом в Финляндии, но это мало относится к модели 2109.

Причины ошибок

Чаще всего устройство заменяют аналогичным из другой модели автомобиля, например, ВАЗ 21099, 2110. После замены некоторые водители замечают некорректное отображение данных. Чаще всего такое случается, если датчик снят с более ранней версии автомобиля и поставлен на позднюю, например, с 2109 на 2110 модель. Кроме того, неверные данные могут быть и после установки европанели.

Причина может быть в контактах, но точного решения нет, поэтому если хотите менять датчик, то ищите аналогичную модель.

Еще одна причина — замусоренный поплавок. Когда эта часть устройства длительное время находится в бензине без чистки, то может покрыться довольно неприятным налетом. Как следствие — утяжеление конструкции, что приводит к постоянно завышенным показателям, а также к быстрой поломке рычага и поплавка. Поплавок можно заменить, но только на точно такой же, а не похожий.

Что получилось улучшить?

Модернизированная печка имеет ряд преимуществ:

1. Тихая, а на 1-ой скорости бесшумная.
2. Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль.

Такой тюнинг отопительной системы является обязательным для водителей северных городов. А вы улучшали печку Нивы 4х4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в этой категории.

Фото: бортовой журнал Flea

Ключевые слова: печка нива | воздуховоды нива

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Дополнительный резистор служит для выбора режима работы вентилятора отопителя. Дополнительный резистор вентилятора отопителя имеет две спирали сопротивлением 0,23 и 0,82 Ом. При повороте ручки на панели управления отопителем можно включить в цепь питания электродвигателя либо обе спирали (1-я скорость), либо спираль сопротивлением 0,23 Ом (2-я скорость), либо включить электродвигатель отопителя напрямую без резистора (3-я скорость).

Схема проводки ВАЗ-2109 карбюратор

1. Головная фара.
2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
3. Концевой переключатель для питания лампы освещения моторного отсека.
4. Клаксон.
5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
7. Генератор переменного тока.
8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
9. Клапан подачи жидкости на стекло пятой двери.
10. Клапан подачи жидкости на переднее стекло.
11. Свечи системы зажигания.
12. Датчик Холла, служащий для распределения импульсов зажигания.
13. Катушка.
14. Концевой выключатель огней включенной передачи заднего хода.
15. Измеритель температуры жидкости в системе охлаждения.
16. Стартер.
17. Аккумуляторная батарея.
18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
19. Коммутатор, управляющий системой зажигания.
20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
23. Блок контактов включения стартера.
24. Концевой переключатель на карбюраторе.
25. Клапан экономайзера.
26. Датчик, сигнализирующий об аварийном снижении давления масла.
27. Привод насоса омывателя.
28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
30. Переключатель скоростей.
31. Привод очистителя ветрового стекла.
32. Прикуриватель.
33. Система подсветки рычажков регулировки параметров работы отопителя.
34. Розетка для дополнительного оборудования.
35. Лампа вспомогательного освещения моторного отсека.
36. Система подсветки перчаточного ящика на панели приборов.
37. Монтажный блок реле и плавких вставок.
38. Переключатель освещения панели приборов.
39. Концевик лампы стояночного тормоза.
40. Концевик ламп торможения.
41. Блок рычагов подрулевого переключателя.
42. Переключатель ламп наружного света.
43. Переключатель аварийной сигнализации.
44. Включение задней противотуманной фары.
45. Биметаллический предохранитель противотуманной фары.
46. Переключатель обогрева стекла на пятой двери.
47. Повторители поворотов на передних крыльях.
48. Центральный плафон салонной подсветки.
49. Индивидуальный плафон подсветки.
50. Переключатели работы подсветки на средних стойках.
51. Коммутационный блок зажигания.
52. Замок зажигания.
53. Комбинация приборов «низкого» типа.
54. Концевик «подсоса» на карбюраторе.
55. Задние фонари.
56. Измеритель уровня топлива в баке.
57. Обогрев стекла.
58. Привод заднего дворника.
59. Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Подкапотные переделки

Помимо замены силового агрегата после выработки ним ресурса, в подкапотном пространстве есть множество узлов, проводка которых также нуждается в замене:

1. высоковольтные провода от блока зажигания;
2. проводка различных контрольных датчиков;
3. силовые кабели аккумуляторной батареи (места соединения наиболее подвержены коррозии).

Если нет искры — ремонт электропроводки ваз 2109 неизбежен

Особого контроля требуют многочисленные датчики в подкапотном пространстве:

1. Датчик температуры охлаждающей жидкости – при неисправной электропроводке водитель не заметит перегрева силового агрегата;
2. Датчик уровня тормозной жидкости в расширительном бачке – протечка или низкий уровень могут привести к отказу тормозной системы;
3. Датчиков системы АВС – окисление контактов или нарушение целостности проводки может привести к отказу системы;
4. Датчик выхлопных газов – на основе его показаний электронный блок «готовит» топливо-воздушную смесь. Если датчик не будет работать, то увеличится расход бензина.

Единственный беспроводной элемент охранной сигнализации автомобиля

Полезным дополнением функциональности автомобилю является приобретение современной противоугонной системы.

Установка современной сигнализации – особая тема, поскольку ее работа затрагивает сразу несколько основных узлов и систем автомобиля семейства ВАЗ:

1. Общая электрическая система;
2. Система питания;
3. Звуковая и световая цепь и исполнительные устройства (габаритные огни, фары головного света, звуковые сигналы);
4. Штатный иммобилайзер.

Для монтажа сигнализации схема эл проводки ваз 2109 обязательна

Совет: нередко производители систем сигнализации сопровождают процесс установки видео и фото материалами, для каждой конкретной модели того или иного семейства авто. Перед началом монтажа следует внимательно с ними ознакомиться.

Общие переделки

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

1. Затрагивает оборудование в подкапотном пространстве;
2. Вмешивается в панель приборов внутри салона;
3. Подключается к штатной системе электроснабжения автомобиля;
4. Крепится к силовому кузову.

В наборе обязательно должна быть инструкция по подключению

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

1. Соединительные провода;
2. Клеммные колодки;
3. Реле включения;
4. Исполнительные механизмы (кнопки);
5. Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Похожие записи:

Ротор электродвигателя Транзистор tip42c Www.elbase.ru Какую температуру свечения (цвета) выбрать Крепеж для провода и кабеля по стене и потолку. использование монтажных пистолетов Какая схема стабилизатора напряжения на картинке правильная
