Подключение проходного выключателя, схемы, особенности монтажа, защита

Содержание

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

  1. Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
  2. Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
  3. К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
  4. От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

  • вход соединяется с первым выходом;
  • вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов. Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы. Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

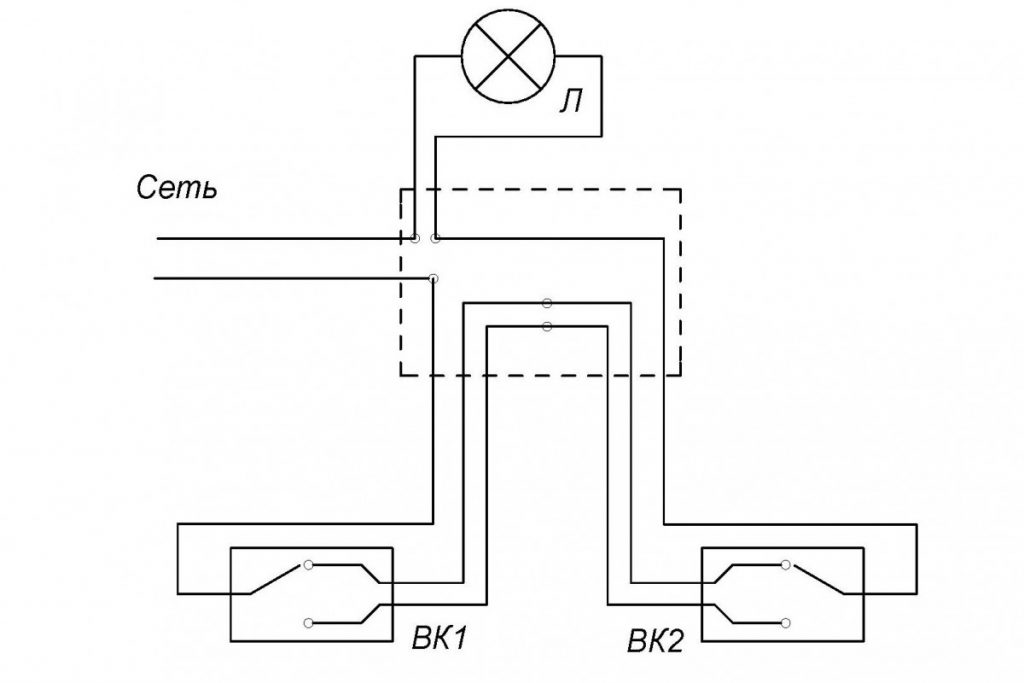

Работа схемы проходного выключателя

Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя

Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже. В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор

Как подключить проходной выключатель с двух точек полная схема монтажа

В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор. Как подключить проходной выключатель с двух точек полная схема монтажа

Технические характеристики

Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.

ABB Basic 55 белый:

Номинальное напряжение сети, В 220-250
Максимально допустимый ток, А 10
Частота, Гц 50
Контакты Посеребренные, устойчивы к воздействию влаги и пара
Корпус Из термопласта
Цена От 10 у. е.

Перекрестный Schneider Electric SDN:

Напряжение, В 250
Ток, А 10
Номинальная мощность, Вт 2300
Защита IP20
Стоимость, у. е. От 3

Legrand Valena (его аналог Anam):

Тип Одноклавишный
Максимальное напряжение в сети переменного тока, в 230
Ток, А 10
Материал Поликарбонат
Частота, Гц 50–60
Стоимость, у. е. От 4

Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):

Переключатели используются для включения и выключения света с двух мест.

Внизу на рисунке схема.

Любой из этих переключателей может включить или выключить лампочку. Когда они оба находятся в одинаковом положении, вверху или внизу — лампочка горит. Если они находятся в противоположных положениях, лампочка не горит. Т.е в отличии от выключателя, у переключателя нет определенного положения, показывающего включен он, или выключен. Он может быть включен и в верхнем положении, и в нижнем.

Несколько примеров подключения переключателей различных производителей.

Однако помимо всех вышеперечисленных преимуществ стоит упомянуть и о недостатках.


Их замыкание и размыкание включает и выключает светильник.


На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение. Вообще механизмы серии Unica можно подобрать как для открытого, так и для скрытого способа монтажа. Подключаем проходной включатель Шнайдер Schne >


Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание.


Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.


Поделиться с друзьями: Вам также может быть интересно.

«Шнайдер»

«Шнайдер Электрик Уника» может быть с двойной или одинарной рамками. Это качественные механизмы, ни в чем не уступающие первому образцу. Изделия полностью разборные. Кнопки более мягко поддаются нажиму. Пластик немного уступает в качестве «Леграну».

Розетки и выключатели «Шнайдер» оснащены элементами для сцепления между собой. Это позволяет лучше выравнивать несколько розеток или выключателей рядом.

«Шнайдер Электрик Глосса» – более бюджетный вариант такой продукции с механизмом достойного качества. Если необходимо заменить все розетки и выключатели в квартире, можно доверить миссию этой модели.

Выбор модели выключателя и его монтаж

Современные магазины бытовой электроники предлагают широкий ассортимент переходных выключателей. Независимо от модели, схема подключения у них похожа, хотя могут быть некоторые нюансы, которые детально описываются производителем в инструкции. Выключатель может иметь от одной до трех клавиш, в зависимости от особенностей системы освещения вашего дома.

Монтаж системы из двух выключателей проще всего рассмотреть на примере устройств от самого популярного производителя – французской фирмы Legrand. Схема включения данных устройств в сеть показана на рис. 3. На ней можно увидеть, что два контакта, которые находятся внизу каждого выключателя, соединяются двумя проводами с соответствующими им контактами на втором устройстве. Осуществляется это заведением двухжильного провода в распределительную коробку, в которой они попарно скручиваются или спаиваются.

После этого к верхнему правому контакту первого проходного устройства подключается одинарный провод фазы, а с соответствующего (верхнего правого) контакта второго выключателя – уходит к осветительному прибору. Также к лампе подключается ноль.

Следует отметить, что подведение провода к переключателям, между ними и к осветительным приборам, должно осуществляться в соответствии с нормами прокладки электрических сетей в квартирах. Монтаж проводки следует производить посредством штроб или прокладки кабелей в специальных защитных гофрах либо металлических бронерукавах.

Для упрощения процесса монтажа всей системы рекомендуется использовать провода с различной цветовой маркировкой. Это позволит избежать путаницы при установке и облегчит операции при возможном ремонте системы, ведь количество проводов довольно большое, возрастает при увеличении количества задействованных устройств и может сбить с толку неопытного монтажника.

Выбор сечения и обмотки подключаемых к системе проводов – один из важных шагов на пути к построению системы освещения, которая будет работать долго и без проблем

Особое внимание следует обратить на материал обмотки в том случае, если вы подключаете осветительные приборы на улице или во влажном подвале. В данной ситуации следует отдавать предпочтение влагозащищенным проводам, так как только они обладают нужным сопротивлением к коррозии


Монтаж проводки следует проводить в защитной гофре

Схемы подключения

Простой и одновременно удобный принцип действия этих устройств базируется на 2 схемах:

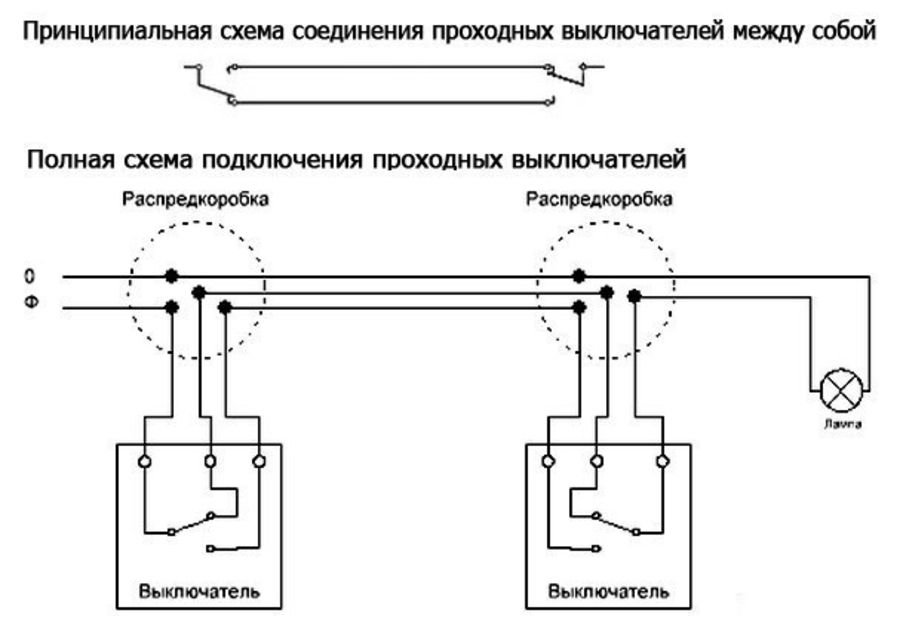

Схема из 2 точек

Это наиболее простое и часто используемое решение при необходимости сделать удобное управление освещением в коридоре, проходной комнате или производственном помещении. Между выключателями прокладывается двухпроводная линия или четырехпроводная линия в зависимости от использования соответственно одноклавишной или двухклавишной модели.

Схема из трех и более точек

Может применяться в помещениях с большой длиной, например в гостинице или производственных коридорах. 2 точек в таких случаях бывает мало, если есть необходимость управлять освещением в середине помещения. Тогда используют перекрестные . По краям схемы устанавливаются 2 обычных проходных, а в середине перекрестные, 1 или несколько.

Недостаток такого решения – возрастающее количество проводов, в особенности, если применяются двухклавишные модели. Как правило, при количестве точек более 3, используют электронные схемы управления.

  1. Самое ответственное место в любом коммутационном аппарате — это его контакты. При каждом соединении или разрыве цепи под нагрузкой, на контактах возникает электрическая дуга, со временем приводящая их в негодность. Именно поэтому, на каждый выключатель производитель дает гарантию с указанием количества циклов срабатывания на включение и отключение. У производителей, имеющих хорошую репутацию, как например, Legrand и Schneider Electric это число достигает десятков тысяч раз. Для недорогих моделей, зачастую не имеющих какой-либо документации, количество циклов низкое и может составлять всего несколько тысяч раз.
  2. Основным индикатором при выборе, конечно же является стоимость, экономить на электротехнике не рекомендуется, особенно если выключатели внутренние. Накладные всегда легче заменяются, а при демонтаже встраиваемых моделей возможно повреждение декора.
  3. Брендовые производители также могут предложить большое количество цветовых вариаций корпуса, что позволит подобрать устройство наиболее подходящее к обстановке.
  4. Производить подключение достаточно просто, на корпусе устройства указаны входные и выходные , поэтому необходимо завести провода в соответствующие разъемы и зажать винтами.
  5. Отдельного внимания требуют модели, оснащенные индикатором включения. Следует помнить, что его можно использовать, только если в осветительном приборе установлены обычные лампы накаливания. Для светодиодов, газоразрядных и , он не предназначен.
  6. Рекомендуется располагать точки управления освещением на такой высоте, чтобы они были доступны членам семьи любого возраста на расстоянии вытянутой руки.
  7. Первым к фазной линии подключается точка, которая наиболее близко расположена к , при этом, прокладку линии следует вести таким образом, чтобы в будущем, при ремонтных работах не повредить ее инструментом. Рекомендуется отметить маршрут прохождения и расположение коробок.

Общий принцип подсоединения

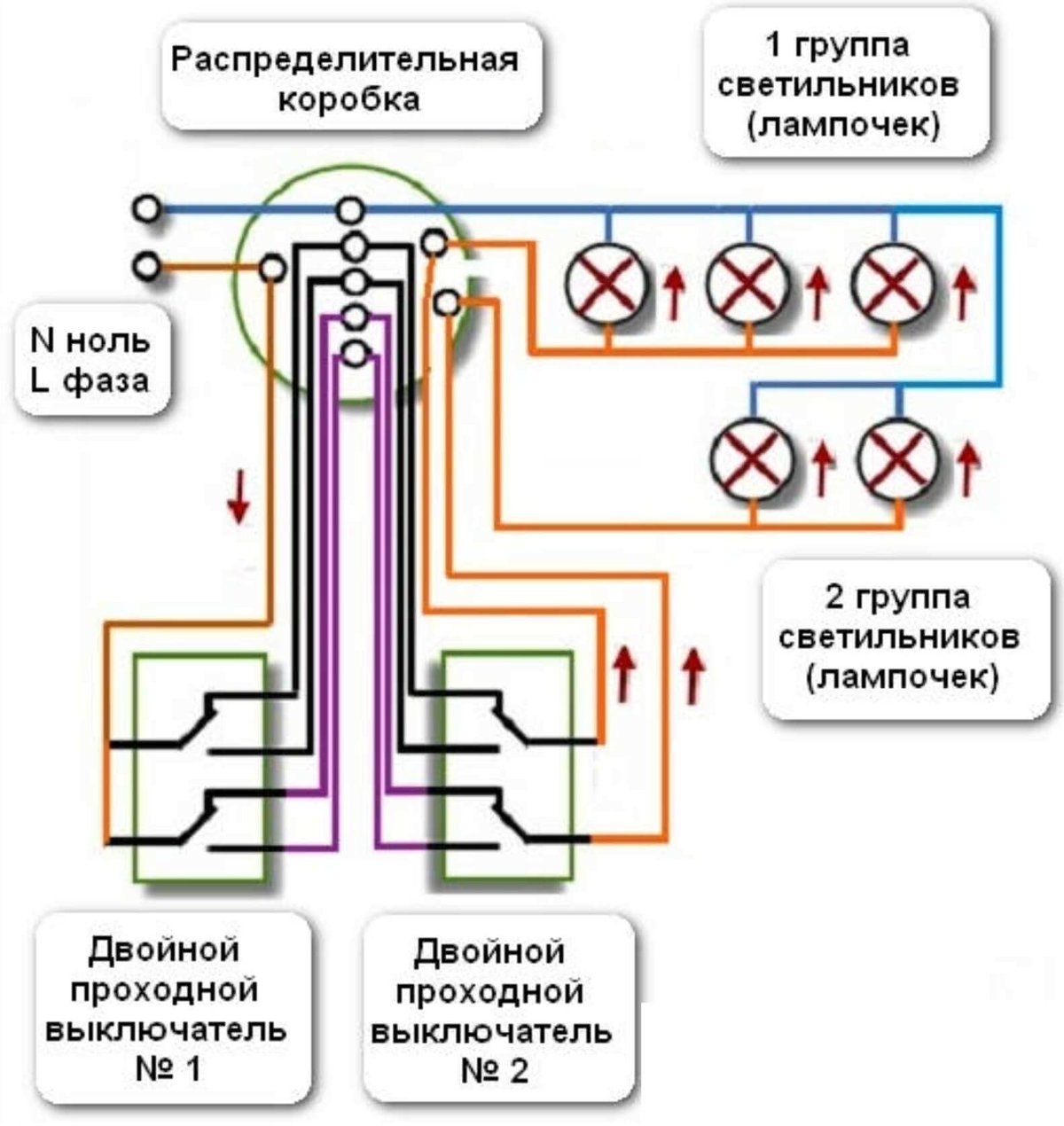

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.

В противном случае система освещения работать не будет.

Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют о и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее — свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.


Подключение выключателей Legrand в качестве проходных

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором — на правую клавишу.

Собственно с самого начала следует сделать подсоединение фазных проводов.

Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.

Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.

В общем, процесс подсоединения предусматривает следующие этапы:

  1. Подключение фазных проводов.
  2. Подсоединение промежуточных электрокабелей.
  3. Подсоединение выходных электропроводов.
  4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

  • отвертку для плоского и фигурного шлицов;
  • монтажный нож для зачистки электропроводов;
  • бокорезы;
  • уровень;
  • гаечные ключи (необходимые для монтажа некоторых люстр);
  • пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

Применение

В таких помещениях выключатель, как правило, монтируется рядом с дверью, но также могут выполняться другие способы установки устройства включения/выключения.

Посредством выключателя проходного типа осуществляется управление одиночным осветительным прибором или целой группой светильников.

В каждом конкретном случае подбирается оптимальный вариант устройства, который может быть представлен не только одноклавишным и двухклавишным, но также трехклавишным устройством.

Основной целью применения проходных выключателей является возможность обеспечить удобное управление системой освещения при снижении общих затрат на оплату расходуемой электрической энергии.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя


Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности. Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер – что это такое и как его использовать?

Данное устройство используется для настройки яркости осветительных приборов. Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут. Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование. Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей.

Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция. Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

  • Исключения следующие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.
