Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
-
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Подробнее о способах соединения электрических проводов читаем тут.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Это интересно: Как подключить несколько кусков ленты — рассмотрим по полочкам
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:
https://youtube.com/watch?v=Se8j5ZoVKqA
Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
https://youtube.com/watch?v=upp6bYPu2SY
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Всё о подключении
При подключении к одно клавишному выключателю соединение очень простое. У нас к люстре подходит два провода – фаза и ноль, и в каждом рожке два провода. Все синие провода рожков (1,2,3,4,5) соединяем с синим подводящим проводом (6), который идет через корпус. Все коричневые провода рожков (1,2,3,4,5) соединяем с коричневым подводящим проводом (7). Изолируем два эти соединения по отдельности. Голубого(8) провода при одно клавишном выключателе нет (это, как раз, дополнительный провод, который мы вставили).
При подключении к двух клавишному выключателю разбиваем рожки на группы. Можно разбить как угодно. Самый лучший вариант, когда люстра имеет четное количество рожков. Тогда четные рожки – 1 группа, нечетные – 2 группа. Например, люстра имеет 6 лампочек, тогда 1,3,5 лампочки – 1 группа, 2,4,6 лампочки – 2 группа. Всё будет очень красиво и симметрично светиться.
Так как у меня было нечетное количество рожков я сделал 2 группы так: 1,3 рожок – 1 группа, 2,4,5 рожок – 2 группа. Таким образом у меня отдельно одной клавишей выключателя включаются лампочки 1 и 3 рожка, второй клавишей выключателя включаются лампочки 2,4,5 рожка. При включении двух клавишей одновременно загораются лампы всей люстры.
Общий принцип подключения такой: чтобы лампочка загорелась к ней должны подходить фаза и ноль (2 разных провода). При подключении к двух клавишному выключателю у нас из потолка выходят 4 провода: заземление (желто-зеленый провод), один провод (8) – «ноль», два других (6,7) – «фазы». «Ноль» (8 голубой провод) всегда остается общий и с ним соединяются все «нулевые» провода всех рожков в одно соединение. К одной «фазе» (например 6 проводу) подключаем фазные провода светильников первой группы. Ко второй фазе (провод 7) подключаем фазные провода светильников второй группы. «Фазы» прерываются выключателем, а именно: одна «фаза» (провод 6) отключается одной клавишей, вторая «фаза» (провод 7) отключается второй клавишей. Выключатель выключен – фаз нет, светильник не горит. Включаем одну клавишу – появляется фаза на одном проводе (6)- горят лампочки первой группы, включаем вторую клавишу – появляется фаза на втором проводе (7) – загораются лампочки второй группы.
Теперь отдельно по подключению каждой группы.
Из каждого рожка выходит 2 провода разных цветов, в моем случае это коричневый и синий, у вас это могут быть любые другие цвета. Главное определить для себя, что сначала вы работаете с проводами одного цвета, они будут «фазой» (например коричневые, как у меня), а потом с проводами другого цвета это будет «ноль» (синие, как у меня).
Подключение происходит следующим образом:
– «фазные» (коричневые) провода первой группы (рожки 1 и 3) соединяем с любым из подводящих «фазных» проводов, например с проводом (6). В соединении получается три провода. Место соединения изолируем.
– «фазные» (оставшиеся три коричневые провода) провода второй группы (рожки 2,4 и 5) соединяем со вторым подводящим «фазным» проводом (7). В соединении получается четыре провода. Место соединения изолируем.
Затем, все не подключенные «нулевые» провода синего цвета (их 5 штук из каждого рожка) подсоединяем к подводящему «нулевому» голубому проводу №8 (дополнительный, который мы вставили). Это соединение из одного и пяти проводов выполняет функцию «ноль» в нашей люстре. Изолируем место соединения. В соединении получается шесть проводов.
Переходим к следующему шагу.
Шаг 7. Окончательно собираем корпус светильника. Аккуратно укладываем провода в корпус, закрываем нижнюю крышку и закручиваем нижнюю декоративную гайку.
Люстра собрана. Все декоративные элементы, плафоны и лампочки пока на место не ставим.
Переходим к подключению люстры на двойной выключатель

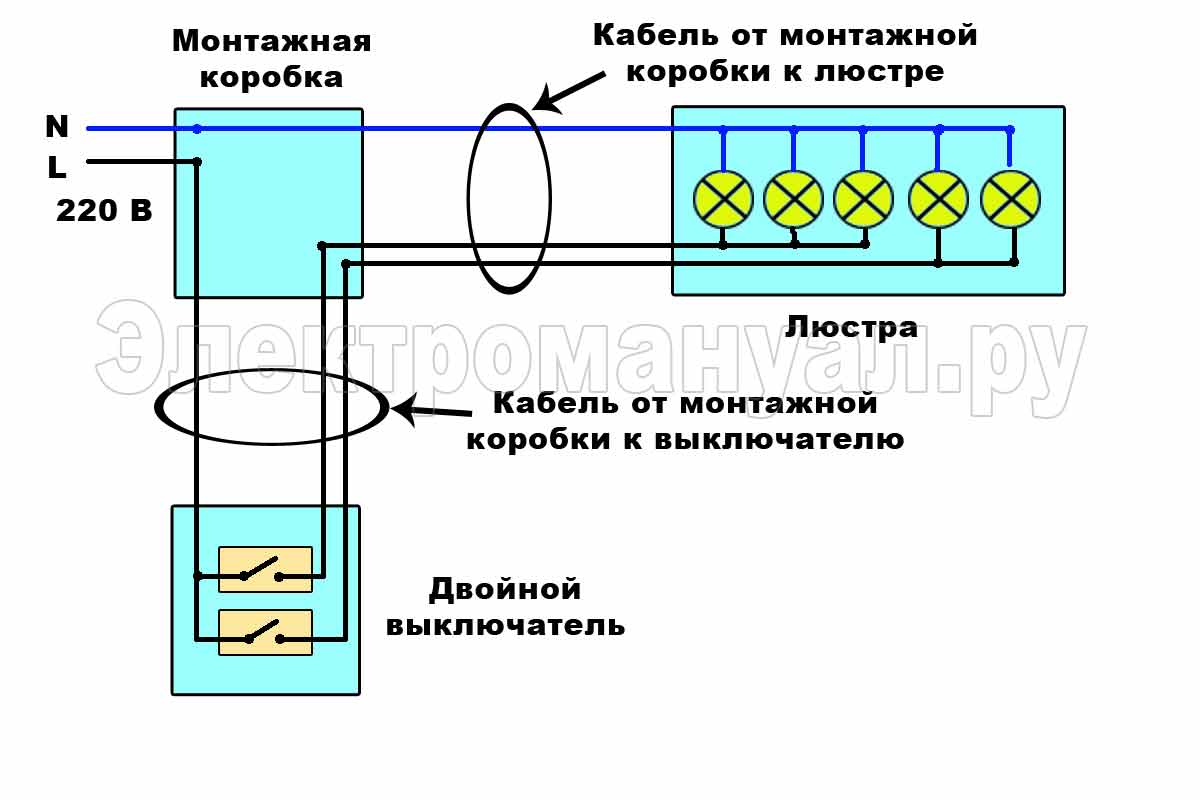

Схема подключения люстры к двойному выключателю
Подключаем люстру
Итак, вы уже знаете, что подключить люстру на двойной выключатель возможно лишь тогда, когда на потолке и на люстре есть по три провода. Иногда можно видеть целый пучок проводов, выходящих из люстры. Это означает, что производитель люстры оставил вам возможность сформировать группы из ламп по вашему предпочтению.
В качестве примера подключения люстры на двухклавишный выключатель, рассмотрим случай, когда из потолка выведены четыре кабеля. Скорее всего, вы уже догадались, что четвертый кабель – не что иное, как заземляющий провод. В современной электромонтажной практике его принято обозначать «РЕ». Он имеет желто-зеленый цвет и все, что требуется, это соединить его с такими же по цвету проводами люстры, предварительно объединив их контакт. Функция этого провода – увести опасное напряжение с люстры через заземляющую шину в почву.
Квартиры и люстры старого образца, в отличие от современных новостроек и европейского оборудования, не имеют заземления. Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Либо, если из потолка заземление все же выведено, но в люстре не предусмотрено, тогда этот кабель нужно тщательно заизолировать.
Переходим к самому главному. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:
- первая группа ламп (две лампы) – соединяем две фазы в одну и две нейтрали в одну;
- вторая группа (три лампы) – соединяем три фазы в одну и три нейтрали в одну;
- соединяем нейтральные кабели обеих групп в общий ноль;
- результат: из люстры выходят две фазы и общий ноль, итого – три подготовленных контакта.
Соблюдая маркировку и назначение, эти три провода соединяются с соответствующими по цвету и назначению проводами на потолке: первая фаза к первой фазе, вторая фаза – ко второй фазе, ноль соединяется с нулем.
Схема подключения люстры
Какие инструменты необходимы
Для работы с установкой светильника следует воспользоваться:
- пассатижи;
- отверткой;
- индикатором напряжения;
- маркером;
- стремянкой или другим устойчивым приспособлением;
- клеммными зажимами.
Вам это будет интересно Как подобрать самое экономное электро отопление без котла
Также для нахождения проводов понадобиться тестирующий инструмент в виде мультиметра или индикаторной отвертки. При отсутствии понимания, как устроен плафон, как подсоединить люстру с тремя лампочками и где у нее находятся нужного цвета проводники, необходима будет инструкция.
Необходимые инструменты для работ
Варианты подключения
Рассмотрим все возможные варианты подключения, которые не требуют больших знаний от обычного человека. Соединить правильно три жилы прибора освещения и проводки самому легко и выполнить эту работу сможет каждый человек.
Первый способ – из люстры и из потолка торчат по два кабеля. При таком количестве проводов необходимо правильно найти, где фаза и ноль, а затем просто соединить их попарно в любом порядке.
Если необходимо совершить установку осветительного прибора с одной лампой к выключателю с одной клавишей, то выполняем соединение в таком порядке:
- нулевой провод от щитка объединяется с нулевым кабелем из светильника. Цвета этих проводников чаще всего совпадают;
- второй кабель соединяется с проводом из люстры с обозначением L.
Схема подключения люстры, с несколькими лампами к выключателю с одной клавишей немного сложнее. Вначале необходимо три нулевых провода, идущие из люстры, объединить вместе, а только потом к нулю из потолка. Также необходимо поступить и с фазой.
Второй вариант – из люстры два провода, а в потолке три. На сегодня для электропроводки чаще всего используют трехжильный кабель, который состоит из нескольких проводов, цвета которых выполнены в различной гамме. Поэтому сейчас электропроводка выводится из потолка тремя жилами для подключения осветительного прибора с несколькими лампами. Как правильно соединить проводники в таком случае и как подключить люстру?
С помощью отвертки с индикаторным сигналом необходимо правильно определить назначение провода. В кабеле проводки с тремя проводниками являются два провода фазой, а третий – нулевой проводник. Цвета кабеля могут указывать на их назначение. Подключить двухклавишный выключатель можно только при наличии двух фаз в проводке.
Третий способ – три и более провода из люстры и два в потолке. Этот метод установки и подключения не сложный, просто в люстре выведено много проводов, цвета которых различные. Но при любом количестве проводов в люстре сделать так чтоб работали несколько или все лампочки одновременно невозможно, так как из потолка выведены только два кабеля. Монтаж люстры нужно начинать с группировки всех фазных проводов в люстре, и затем присоединение к фазе из потолка. Также поступаете и с нулевыми проводами.
Четвертый метод – три и более провода в люстре и три в потолке. Благодаря такому способу подключения можно устанавливать выключатель не с одной, а с двумя клавишами. Можно будет включать лампочки все или только несколько. Такое освещение позволит экономить электроэнергию при необходимости из-за возможности использования не всеми лампами сразу.
Из потолка выходят три кабеля: две фазы и один нулевой проводник. Перед подключением необходимо отключить электричество и определить назначение каждого кабеля отверткой с индикаторным сигналом. Если такой отвертки нет, то проверить назначение проводов можно и другим способом. Отключив автомат в щитке, разберите выключатель, и проверьте какого цвета провод заходит на клавиши. Этот провод будет фазным.
При установке люстры к выключателю с двумя клавишами первым делом нужно правильно распределить группы проводов на две части. Каждую группу потом присоединяют к одному из фазных кабелей, а к нулевому проводу подсоединяют две части.
Такое подключение позволит при нажатии одной клавиши выключателя загораться одной группе лампочек, а при нажатии другой – всем остальным.
Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.
В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.
В данном примере каждая клавиша выключателя включает по три лампы.
Пятый вариант – четыре провода из потолка и три и более из люстры. В новой проводке можно найти дополнительный кабель, назначение которого защита и заземление. Чаще всего такой провод желто-зеленого цвета. На нем устанавливают маркировку PE. Остальные три провода как обычно – две фазы и нуль.
На сегодня существует большое количество различных способов подключения различных осветительных приборов. Также можно собрать несколько люстр вместе и соединить с одним выключателем или к выключателю, где три клавиши. Такие варианты подключение более сложные и лучше при необходимости обратиться к специалистам.
Самое главное не забывать во время работ отключать автомат в щитке и правильно определять назначение проводников. Поменять самому осветительный прибор легко.
Прозвонка проводки
В первую очередь нужно проверить правильность подключения выключателя. В разомкнутом положении индикаторная отвертка должна показать наличие фазы на одном из проводников. Если фазу найти нельзя, то это значит, что выключатель подключен неправильно или есть проблемы в распределительной коробке.
В том месте потолка, где будет установлен светильник, должно выходить как минимум два провода – нулевой и фазный от выключателя. В случае подключения многорожковой люстры количество проводов может быть большим. Один из них так и остается нейтральным, количество других соответствует количеству клавиш на выключателе.
При помощи индикатора
Определить назначение каждого провода очень просто. При включенном выключателе только на одном из проводов не должно быть напряжения. Остальные должны вызывать свечение индикатора. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.
Поиск фазного провода при помощи индикаторной отвертки
При помощи вольтметра
При проверке измерительным прибором нужно найти провод, относительно которого на остальных проводах будет присутствовать напряжение. Этот провод и будет нулевым. Между остальными проводами прибор покажет отсутствие напряжения. Далее, оставив подключенным к нулевому проводу один из щупов прибора, поочередно выключают клавиши выключателя, чтобы определить принадлежность проводов.
Прозвон проводов
На первый момент необходима проверка правильности подсоединения. Отвертка с индикатором показывает заряд на каком-то источнике, когда выключатель не работает. При отсутствии возможности поиска заряда это означает, что выключатель неправильным образом подсоединен либо имеются неполадки в части распределительного щита.
В том участке, где ставится осветительный прибор, должен идти на выход нулевой с фазным проводным элементом от выключательной коробки.
Внимание! При подсоединении многорожковой лампы число проводников большое. Один нейтральный, а другие — соответствуют тому, сколько выключательных элементов
С помощью индикатора
Выполнить определение проводного назначения несложно. В момент включенного выключателя лишь 1 из источников не имеет напряжения, на остальных светятся индикаторы. Если выключать поочередно клавиши света, то возможно понять, какой элемент соответствует выключателю.
Прозвон проводов при помощи индикатора
При помощи вольтметра
Проверяя измерительный прибор, следует отыскать нулевой элемент. В отличие от других проводников, на этом не будет напряжения. Затем нужно поставить к нулю щуп и поочередным образом выключить клавиши для определения принадлежности источников.
Прозвон проводов с помощью вольтметра
Соблюдение правил соединения проводников
Это важный момент в вопросе, как подключить пятирожковую люстру
Очень важно при электромонтажных работах не пренебрегать правилами соединения проводов, так как от этого будет зависеть работоспособность электрического прибора. Опытные мастера дают следующие советы:
- При соединении нескольких жил светильника в общую скрутку необходимо соединение пропаять, используя паяльник и олово, что позволит исключить окисление контактов, и они не будут нагреваться.
- Соединение проводников осуществлять с применением соединительного клеммника. Его можно приобрести в торговых точках.
- Если группа скрученных проводов не проходит в отверстие клеммника, то можно использовать метод спайки. Для этого потребуется медный провод сечения минимум 0,5 мм2. Его длина максимум 10 см. Припаять его к соединенным проводам и провести изолирование места соединения. Установить конец припаянной жилы в клеммник.
- До установки изделия вставляем группы его проводов в плоскость клеммной колодки и затягиваем маленькие винты. Провод выключателя нулевой должен устанавливаться в клемме напротив установленной группы нулевых проводов люстры. Соответственно, фазные провода напротив фазы.
Подключить пятирожковую люстру, как к одинарному выключателю, так и к двойному можно самостоятельно
Важно четко следовать рекомендациям производителя осветительного прибора и выше указанным инструкциям. Главное в работе с электричеством – полное обесточивание помещения на время проведения установочных работ
Можно ли самостоятельно подключить люстру к двойному выключателю
Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.
Перед подключением надо ознакомиться с техникой безопасности:
Как распознать провода
Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.
Ноль – синий или голубой цвет, обозначение N.
Фаза – все иные цвета обозначают L.
В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.
Схема подключения люстры на 2 лампы
Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.
В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.
Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.
Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.
Подключение света на три лампы с тремя проводами
Если одновременно нажать обе клавиши, загорятся все рожки.
Нулевые кабели с каждого рожка объединены, заземление подключают сразу.
Фазы разделены на 2 группы.
Схема подключения 4 лампочки
Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.
Подключение можно провести 2 способами:
Если включить обе клавиши одновременно – зажгутся 4 рожка.
Принцип подключения таков:
Скрутки изолируют, чтобы не соприкасались друг с другом.
5-тирожковая люстра
Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение
Если напряжение есть – L, в противном случае – N.
Фазные провода делят на 2 группы:
При единовременном включении клавиш горят 5 ламп.
После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.
Схема двойного подключения на 6 лампочек
Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.
Из люстры выходит 12 проводов, на каждый рожок 2 штуки.
Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.
Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с фазными). Заземление подключают сразу.
Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами
Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.
Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).
«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.
