Подключение электрозамка к видеодомофону: разбираем по пунктам

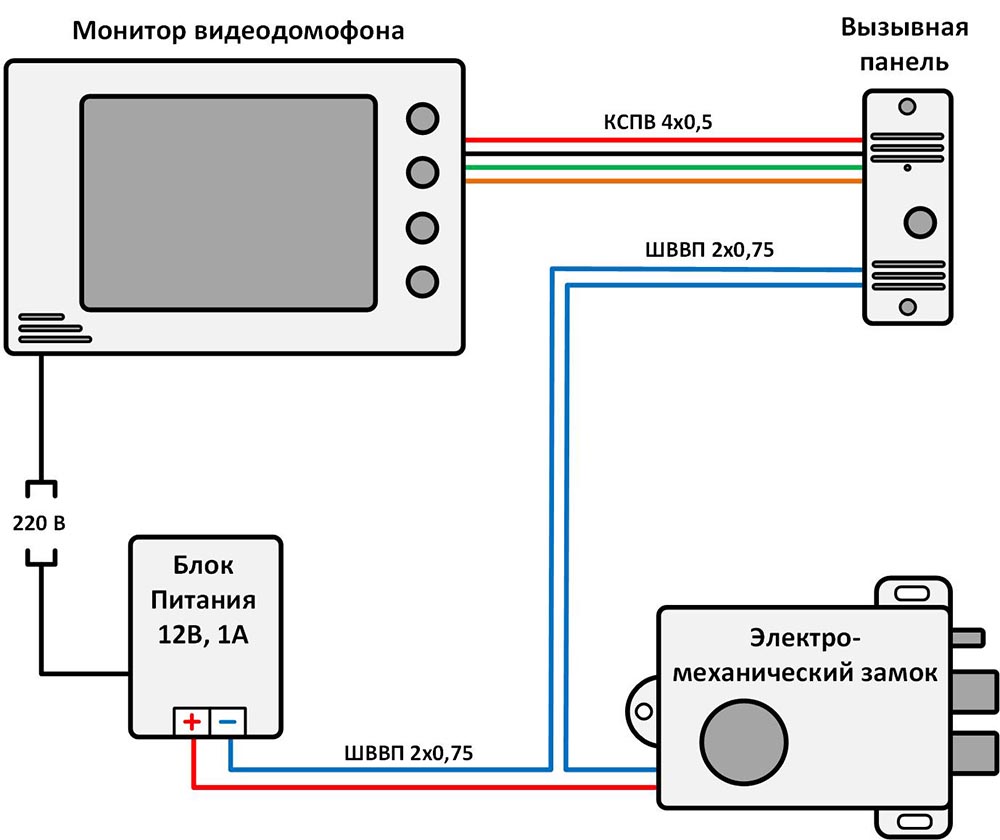

Подключаем замок и блок питания к системе

Итак, вызывная панель видеодомофона и монитор подключены друг к другу, что дальше?

Осталось дело за малым, но не стоит радоваться раньше времени. Далее нужно подключить замок, блок питания и видеодомофон. Здесь нет ничего заумного. Подключение (схема это четко иллюстрирует) выполняется благодаря незамысловатой цепи: сеть-блок питания-замок-домофон-сеть.

Замок может быть электромеханическим или электромагнитным. Какой из них выбрать — дело ваше. Однако учтите, что электромагнитный не будет работать, если в сети пропадет напряжение, а первый вполне будет выполнять свои задачи, но для открытия и закрытия нужно будет использовать ключ.

Соединить замок, блок питания и домофон можно двухжильным кабелем с сечением не менее 0,75 кв. мм. Обычно мастера используют самый простой провод ШВВП: одну жилу используют для передачи питания на замок, вторую — для сигнала.

Электромеханический замок: принцип действия

Подобные замки, по сути своей, достаточно просты. Они отличаются от традиционных механических лишь тем, как снимается блокиратор. Вместо стандартного ключа здесь используется электронный блок, на который подается электричество. По команде от блока механическим усилием убирается блокировка фиксатора и происходит открытие двери.

В зависимости от способа установки, такие замки бывают как врезными, так и навесными. Поэтому особых требований под место монтажа нет.

Отличаются различные модели по конструкции. Среди них выделяют:

1. Замки с электроблокировкой.

В таких устройствах ригель удерживается с помощью упругих пружин. Когда по команде от блока управления на фиксатор поступает сигнал, пружина сжимается и ригель вместе с ней уходит внутрь конструкции. В том случае, если используется ключ, пружина убирается с помощью ручки.

2. Соленоидные замки

Соленоидные замки пользуются популярностью, благодаря долговечности и быстрой реакции. Суть механизма в том, что положение ригеля определяется соленоидом. Причем можно найти модели, в которых реализован как механический способ открытия, так и те, что открываются и закрываются только подачей электричества. На большинстве соленоидных электромеханических замков с тыльной стороны размещается механическая ручка, которая позволяет без проблем покинуть помещение.

3. Электромоторные замки

Наиболее дорогие модели, которые обычно устанавливаются на помещения, где необходимо сохранить действительно что-то ценное. В быту их используют редко, но все же можно встретить их на гаражах, воротах частных домов. Ригель в них фиксируется электрозамком, который и убирает блокировку. Открытие производится с небольшой паузой. На ряде моделей ее можно настраивать.

Комплектация домофона – система устройств

На сегодняшний день потребителю предложен широкий ассортимент моделей устройств на рынке. Любой видеодомофон комплектуется такими составляющими:

1. Монитор (диагональ, цветопередача, совместимость с телефонной трубкой);
2. Видеокамера (цветопередача, угол обзора);
3. Панель вызова;
4. Замок (электромеханический или электромагнитный);
5. Блок питания.

Общий план подсоединения видеодомофона

Выделяется ряд моделей с контроллером, оснащенных дополнительной функциональностью. Так, недавно на рынке появились видеодомофоны со встроенными датчиками движения. Такой домофон включается при возникновении любого движения перед камерой.

Чтобы осуществить подключение видеодомофона своими руками понадобятся следующие инструменты:

1. Перфоратор;
2. Сверла для работы по бетону;
3. Молоток;
4. Кусачки;
5. Крестовая отвертка;
6. Плоская отвертка;
7. Дюбели и шурупы;
8. Изоляционная лента.

Перед установкой домофона следует проверить его на отсутствие неисправностей.

На этом фото вы видите изображение видиодомофона

Установка внешней панели вызова

В первую очередь необходимо определить, где будет расположена панель вызова. Ее следует устанавливать на высоте 150-160 см, исходя из средней высоты человеческого роста

Очень важно учесть угол обзора видеокамеры и исключать места, которые давали бы визуальные помехи:

1. Обозначается место, где будут крепиться шурупы;
2. Отмечается точка выхода кабеля;
3. Просверливаются отверстия;
4. Вставляются дюбели;
5. Фиксируется внешняя панель вызова.

Пример расположения вызывной панели

Установка внутреннего монитора

Выбирается место для монитора внутри помещения. Высота подбирается исходя из того, чтобы было удобно смотреть на монитор. Необходимо убедиться, что рядом есть источник подключения электропитания (220 В):

1. Монтируется короб для кабеля своими руками;
2. Прокладывается кабель и выводится через кронштейн панели вызова;
3. Отмечаются места, где будут крепиться шурупы;
4. Отмечается точка выхода кабеля;
5. Просверливаются отверстия;
6. Вставляются дюбели;
7. Фиксируется к стене подставка внутреннего монитора;
8. Исходя из схемы подключения, осуществляется подключение двух кабелей (первый – аудио, видео; второй – кабель питания);
9. Устанавливается внутреннее устройство на место.

План подсоединения проводов

Установка электромеханического замка

Замковое устройство закрепляется таким образом, что сам замок будет находиться на дверной коробке, а ответное устройство на самой двери:

1. Просверливаются отверстия в коробке и двери;
2. Фиксируются обе части винтами;
3. Устанавливается доводчик;
4. Подключаются контроллеры;
5. Подсоединяется источник питания.

В этом видео вы сможете увидеть как работает электромеханический замок с домофоном:

https://youtube.com/watch?v=l-l9K8Q2Gcg

При монтаже устройства своими руками следует прислушаться к нескольким полезным советам:

1. Не следует прикреплять панель переговорного устройства на подвижной части двери. Постоянные колебания могут послужить смещению объектива, что уменьшит угол обзора;
2. С обратной стороны панели вызова установлена пломба. При подключении домофона ее нельзя нарушить или повредить. Иначе могут возникнуть проблемы с гарантией на устройство;
3. Ставить на место панели внешнего и внутреннего устройства следует после сборки и проверки всей системы. Это поможет вносить поправки в ходе работы;
4. Если от входной двери до переговорного устройства (частные и многоквартирные дома) расстояние большое, можно установить специальный сигнальный усилитель.

Как установить домофон своими руками вы узнаете после просмотра этого видео:

https://youtube.com/watch?v=PWvck6MjPN8

Монтажные работы по установке видеодомофонов вполне доступно выполнить своими руками без профессиональной подготовки. К такой работе следует отнестись со всей ответственностью и внимательностью. Чем качественнее будет выполнен каждый шаг инструкции, тем меньше на вашу охранную систему будут влиять неблагоприятная погода и другие негативные факторы. Это сэкономит вам как силы, так и время.

Видеодомофоны Commax

Корейская фирма «Commax» занимает лидирующие позиции на рынке изготовления домофонов и систем безопасности. Постоянно совершенствует свою продукцию, шагая в ногу со временем.

Если потребитель решил купить видеодомофон Commax, он получает простейшее в эксплуатации устройство, которое состоит из вызывной панели, монитора и электрозамка. Дополнительным преимуществом станет доступная стоимость прибора.

Видеодомофон для квартиры корейской фирмы Commax

Модели могут воспроизводить как черно-белое изображение, так и цветное. В любом случае качество картинки достаточно высокое.

Схема подключения видеодомофона Commax

Схема подключения состоит из следующих элементов:

• видеокамера;
• блок питания;
• электрозамок;
• контроллер;
• вызывная панель.

Принцип соединения отличается простотой. Камера и панель вызова соединяются с контроллером четырьмя проводами. Они разного цвета, что значительно облегчает процесс установки. Чаще всего синий провод – общий, красный – аудиосигнал, белый – видео, а желтый – основное питание.

Выходы видеокамеры и панели вызова получают напряжение постоянного тока равное 12 В. Такая величина появляется после того, как блок питания преобразовывает обычное бытовое напряжение 220 В.

Схема подключения видеодомофона Commax

Полезный совет! Система может быть оснащена двумя электрическими замками. Если владелец не хочет их использовать, то обязательно нужно изолировать и спрятать провода.

Видеодомофон Commax CDV 35A: основные функции возможности

Эта модель довольно современна технологически. Она оснащена стильным сенсорным 3,5-дюймовым TFT LCD цветным дисплеем и переговорной трубкой. Есть возможность подключения дополнительной трубки, что обеспечивает связь между частями квартиры с большой площадью.

Данная марка выполнена в белом цвете, имеет размер 240 х 122 х 27 мм, что позволяет органично вписывать прибор в любой интерьер. К видеодомофону можно подключить две дополнительные видеокамеры и три панели вызова.

Домофон Commax CDV 35A – цветной прибор с минимальным набором самых необходимых функций. Цена видеодомофонов для квартиры этой фирмы доступна и варьируется в пределах 3000-5000 рублей.

Цветной видеодомофон с трубкой Commax CDV-35A

Устройство видеодомофона Commax CDV 70A

Домофон Commax CDV 70A имеет 7-дюймовый (17,9 см) цветной TFT LCD монитор. Это позволяет четко видеть посетителя и все происходящее перед камерой. Дополнительные регуляторные кнопки находятся на боковой панели прибора. Они позволяют настроить приемлемое качество громкости, контраста, цвета и яркости. Аппарат не имеет трубки, т. е. работает в режиме «hands free» («свободные руки»). Оснащен двумя дополнительными каналами для подключения камер или панелей вызова. Также подсоединяется по необходимости еще одна дополнительная трубка.

Эта марка представлена в 3-х цветах: серебристый, белый перламутр и черный. Имеет размеры 243 х 168 х 35 мм. Современный дизайн, его цветовая гамма и размеры смогут всегда качественно дополнить любую обстановку.

Видеодомофон с цветным монитором Commax CDV 70A

Выгодные преимущества видеодомофона Commax CDV 71AM

Устройство оснащено качественной LED подсветкой. Это позволяет значительно повысить качество изображения и уменьшить энергопотребление.

Комплект видеодомофона для квартиры марки Commax CDV 71 AM оснащен 7-дюймовым цветным экраном. С помощью специальных кнопок можно легко настроить цветность, яркость и контрастность на свой вкус. Возможно подключение 2-х панелей вызова, 2-х видеокамер, 2-х дополнительных трубок.

Встроенная память способна сохранить 128 кадров. При необходимости можно проводить 3-сторонние переговоры. Ультрасовременный дизайн видеодомофона Commax CDV 71AM представлен в 2-х цветах – серебряном и матовом черном. Кнопки, которые используются нечасто, расположены на боковой панели. Часто используемые кнопки – на передней панели. Для удобства использования они обозначены рисунками.

Комплект видеодомофона Commax CDV-71AM

Как подключить видеодомофон к подъездному домофону

Для согласования видеодомофона с подъездным домофоном используются специальные элементы – модули сопряжения МСЦ/МСК. Эти устройства используются для согласования видеодомофона с цифровым/координатным подъездным домофоном. Адаптер способен поддерживать видеодомофоны различных производителей, производитель обещает качественную работу с CTV, Commax и Kocom. Существуют ограничения, описанные в инструкции к устройству.

Подключаем к цифровому подъездному домофону

Установка адаптера МСЦ достаточно проста. Вы подключаете провода, которые раньше шли к трубке домофона. Четыре провода от видеодомофона также подводите к адаптеру.

Вызывная панель подключается уже непосредственно к адаптеру, как и камера. Для этого на устройстве предусмотрены соответствующие выходы.

1. Модуль МСЦ обеспечивает все базовые функции работы с домофоном:
2. Организация двусторонней аудиосвязи с посетителем.
3. Открытие замка по команде с видеодомофона.

Схема подключения выглядит так:

Подключаем к координатному подъездному домофону

Модуль МСК нужен для работы с координатным подъездным домофоном. Подключение и работа аналогична адаптеру МСЦ, описанному выше.

Схема подключения с использованием МСК выглядит так:

Монтаж домофона своими руками: последовательность работ

Какую бы схему подключения вы не выбрали, технология установки, очерёдность работ выглядят примерно одинаково. Представить весь процесс можно такими этапами:

1. Прокладка кабеля.
2. Монтаж наружного блока домофона.
3. Установка внутреннего блока.
4. Коммутация проводов.

Прокладка кабеля, который будет соединять наружный и внутренний блоки домофона, ведётся наиболее удобным для вас маршрутом. В помещении провод проводится по штробам либо кабель-каналам.

Перед тем как установить домофон в частном доме, нужно определиться с методом прокладки вне помещения. На улице используется воздушная прокладка на основе натяжного троса или подземная.

Специалисты по установке

Во времена развития технологий и оборудования совершенствуются и компании, которые занимаются установкой и обслуживанием современной техники.

Чтобы не стать жертвой некачественной работы, придется все же потратить часть времени для изучения отзывов о предполагаемом исполнителе. При возможности посмотреть фотографии сданных объектов, можно позвонить и поинтересоваться ценами на видеодомофон с установкой. Услышав консультацию, постараться оценить профессионализм сотрудников, не стоит стесняться задавать различные вопросы, так как дело касается собственное безопасности.

Если есть знакомые или друзья, которые уже пользуются данной системой, то можно поинтересоваться, сколько стоит установка видеодомофона и сравнить цену с предложением разных фирм. Ориентировочно встречается следующая стоимость работ:

• Установка вызывной панели у квартирной двери – 7000 рублей и выше;
• Для частных домов – 10 000 рублей и выше;
• Для офисов – 18 000 рублей и выше.

https://youtube.com/watch?v=4ez0jo-wqrw

Также актуально поинтересоваться видением специалистов, как установить видеодомофон более компактно и правильно, где расположить основные и дополнительные компоненты системы. А уже потом сопоставить полученную информацию и создать оптимальный вариант, который будет удобен абоненту и практичен с точки зрения профессионалов. В процессе монтажа лучше будет ознакомиться с маршрутом, по которому проложен кабель для подключения видеодомофона, чтобы при возможном ремонте или других работах со стенами, не повредить его и нарушить сигнал.

Когда все составляющие соединены между собой, необходимо проверить работоспособность всей системы, подав в нее питание. Вызывная панель видеодомофона должна отправить сигнал на монитор после нажатия на кнопку звонка. Звуковое сопровождение при этом оповестит владельца квартиры, монитор становится активным и на нем отображается картинка с камеры. Если есть дополнительные подсоединения в виде еще одной камеры, следует сразу же проверить ее, переключив режим просмотра на мониторе. Следующим шагом проверки будет аудио сигнал, стоит уточнить у человека за дверью, насколько хорошее качество звука и его громкость, в ответ самостоятельно оценить те же параметры, но уже со стороны монитора.

Специалист, выполнявший установку видеодомофона, обязан продемонстрировать полную работу всей системы со всеми дополнительными компонентами, если они имеют место быть. В случае каких-либо неисправностей или плохого качества изображения необходимо устранить дефект.

Монтаж домофона своими руками: последовательность работ

Какую бы схему подключения вы не выбрали, технология установки, очерёдность работ выглядят примерно одинаково. Представить весь процесс можно такими этапами:

1. Прокладка кабеля.
2. Монтаж наружного блока домофона.
3. Установка внутреннего блока.
4. Коммутация проводов.

Прокладка кабеля, который будет соединять наружный и внутренний блоки домофона, ведётся наиболее удобным для вас маршрутом. В помещении провод проводится по штробам либо кабель-каналам.

Перед тем как установить домофон в частном доме, нужно определиться с методом прокладки вне помещения. На улице используется воздушная прокладка на основе натяжного троса или подземная.

Что касается наружного способа, то тут нужно учитывать возможность обрыва провода при сильных ветрах, а также попадания в него молнии во время грозы. Подземная прокладка более целесообразна, так как при правильной защите провода, соблюдении ПУЭ (правила устройства электроустановок) система будет работать без перебоев, неполадок.

Кабель для подземных работ должен иметь надёжную защиту (оболочку) от влаги, механических повреждений. Для этих целей подойдут провода ВВГ, ПВС, ШВВП.

Провода для подземной прокладки

Глубина пролегания подземного кабеля должна быть не меньше 0,75 м. Также, как дополнительную защиту, можно использовать гофрошланг ПНД или специальную трубку.

На данном этапе следует позаботиться о наборе инструментов, которые вам понадобятся при установке устройства:

• строительный нож;
• изоляционная лента;
• электродрель;
• плоскогубцы;
• саморезы;
• дюбеля;
• отвёртка;
• специальная насадка для электродрели (для штробления стен);
• алебастр;
• карандаш;
• уровень;
• вольтметр.

Монтаж наружного блока домофона производится в любом удобном для вас месте. Чаще это входная калитка или заборный столб возле ворот. С практической точки зрения устанавливать домофон на калитку не рекомендуется, так как её регулярное открывание, закрывание приводит к быстрому износу, последующему обрыву кабеля.

Заборный столб, который расположен у входной калитки, выглядит более привлекательной перспективой. Для надёжности и длительной эксплуатации блок лучше поместить внутри специально сделанной для этого нишу. В неё изначально устанавливается специальная коробка, а уже в неё помещается сам блок. Специфика работы напоминает установку обычной электрической розетки и подрозетника, куда выводятся все нужные провода.

Если подразумевается наличие дополнительной видеокамеры и/или электроуправляемого замка, то в установочную коробку выводится на пять проводков больше. Два провода будут обеспечивать подачу электричества к наружному блоку и системе замка, остальные три будут работать на дополнительную камеру наблюдения. Эти три провода подключаются к внутреннему блоку, однако их также можно пустить мимо коробки внешнего блока, напрямую подключить к месту установки видеокамеры.

Подключение домофона

Монтаж внутреннего блока домофона облегчается тем, что не требует встроенной (скрытой) установки. Сам блок представляет собой что-то вроде видеотелефона, который нужно лишь надёжно закрепить (подвесить) на заранее выбранном, удобном для вас месте. Данный блок включает две части – видеотелефон и источник питания, который может дополнительно комплектоваться аккумулятором. Дубль-блок можно разместить в любом желаемом месте, с учётом прокладки проводов от него к  видеофону. Тонкий кабель 12 В вполне подойдёт для этой цели.

Внутренний блок домофона

Перед тем как подключить видеодомофон, нужно досконально изучить прилагаемую схему, разобраться в принципах коммутации проводов.

Если вы сталкиваетесь с подобным вопросом впервые, у вас, естественно, могут возникнуть трудности. Однако стоит заметить, что практически все производители подобной техники всегда прилагают к устройству подробную схему подключения, где описаны, указаны все точки соединения, клеммы, их функции.

На данном этапе главное – это не перепутать провода и методично произвести подсоединение по одному проводку. Например, взяли провод синего цвета, подвели его к клемме внешнего, а потом внутреннего блока, за ним провод следующего цвета. Подсоединение производится до того момента, когда все проводки будут подключены к указанным в схеме местам, после чего устройство проверяется на дееспособность.

Подсоединение проводов

Разновидности проводов для домофона

Перед выбором кабеля нужно сначала подобрать модель домофона. Если устройство оборудовано аудиосистемой, то применяется двухжильный кабель для домофона.

Если необходимо подключить камеру, то нужно тщательно выбирать изделие. Понадобится хотя бы 12 В. В таком случае применяется четырехжильный кабель для обеспечения связи с устройством и заземления.

Важно! При выборе провода основную роль играет расстояние, на которое будет передаваться сигнал. Чем больше расстояние, тем больше кабеля понадобится

Вам это будет интересно Проверка сечения кабеля

Коаксиальный провод

Коаксиальный кабель типа РК-75

Благодаря высокой скорости передачи сигнала и уровня помехозащищенности этот вид имеет широкое распространение. Коаксиальный кабель — это электрический кабель, состоящий из центрального проводящего элемента, экрана, оплетки, выполненной из металла. Эти части конструкции между собой разделены внутренней изоляцией. Все элементы ее расположены в единой внешней оболочке.

Кабель КВК-П

Этот вид характеризуется своими преимуществами и недостатками. К плюсам относятся:

• применяется коаксиальный кабель для звука — передачи речи, сигналов видео, телевидения, радио;
• оснащение характеризуется простотой монтажа;
• использование обеспечивает высокую скорость передачи данных;
• его можно применять для создания коммуникаций на больших расстояниях;
• обладает коаксиальный провод и высоким уровнем защиты данных, к нему невозможно незаметно подключиться для их считывания.

Коаксиальный кабель телевизионный и применяемый для других сфер обладает некоторыми недостатками:

• оборудование является дорогостоящим;
• оно имеет не самый высокий уровень стойкости к повреждениям;
• если кабель толстый, это усложнит монтаж.

Комбинированный кабель КВК

При помощи информационного кабеля обеспечиваются:

• работа видеокамер, не имеющих встроенного источника питания;
• приём телевизионного сигнала;
• управление механизмами дистанционного поворота камер;
• запись звука.

Медные жилыОбратите внимание! С увеличением количества жил (их может быть до восьми) потребительская ценность такого кабеля возрастает. Структурно они схожи с питающими кабелями, но имеют меньшее сопротивление и не способны передавать значительную мощность

Наиболее эффективны и компактны комбинированные провода для видеонаблюдения. В них под единой оболочкой спрятано несколько экранированных жил, каждая из которых предназначена либо для работ с видео- или аудиосигналом, либо для питания всех устройств, входящих в систему видеонаблюдения. Такие кабеля в основном и используются при монтаже современных охранных систем видеонаблюдения.

Витая пара

Витая пара — особый вид кабеля. Его структура в виде одной или нескольких изолированных проводов.

Как выглядит витая пара

Провода аккуратно скручены между собой и защищены посредством оболочки из ПВХ пластика. Эта небольшая хитрость позволяет снизить негативные последствия от воздействия на передаваемый сигнал неизбежно возникающих электромагнитных помех из внешних источников.

Вам это будет интересно Особенности монтажного провода

Витая пара имеет свои достоинства и недостатки. Главные преимущества — вполне демократичная цена и легкость монтажных работ. К сожалению, есть и недостатки:

• неизбежно происходит наложение сигналов между проводами, которые являются смежными по отношению друг к другу;
• уязвимость перед внешними полями электромагнитного типа;
• существует возможность не санкционированного подключения в обход владельца интернет-сети. Чем больше общая длина проводов, тем слабее сигнал.

ШВЭП для видеонаблюдения

Кабель ШВЭП

Кабель ШВЭВ состоит преимущественно из 3-4 медных или обмедненных гибких жил. Одна из жил идет в оплетке.

При использовании этого кабеля о таких параметрах, как волновое сопротивление в 75 Ом, можно забыть. Однако на небольшие расстояния сигнал все же передавать можно.

Обратите внимание! Популярность данного кабеля еще объясняется тем, что при 4 жилах по не задействованной одной можно пускать звук

Типы и виды электромагнитных замков и особенности их установки

Все электромагнитны замки условно делятся на два вида:

• По способу закрытия;
• По особенностям управления.

Также существует и ряд подвидов, отличающихся по принципам запирания:

• Удерживающие. В таких ЭМЗ якорь устройства работает на отрыв. Здесь наиболее популярны накладные замки, но встречаются и врезные варианты (применяются реже из-за низкого сцепного усилия);
• Сдвижные. В таком электромагнитном замке принцип действия построен на сдвиге якоря. Сдвижные электромагнитные запирающие устройства, как правило, являются врезными, а их монтаж требует особого внимания и четкого следования инструкции.

Подключение электронного замка к домофону

В цифровых домофонах передача сигнального звонка осуществляется через двухпроводную линию. Блок питания для видеодомофона Современные системы реализуют сразу три типа распределения питания: с одним питающим кабелем, с блоком преобразования внутри переговорного устройства или внутреннего монитора; с одним внешним блоком питания, располагаемым внутри помещения; с отдельным блоком преобразования, к которому подключается вызывная панель или электромагнитный, электромеханический замок.
В этот момент контроллер запоминает номер ключа. Это идеальный вариант для общественного учреждения, чтобы люди могли выйти.
Закладка проводов при монтаже видеодомофона В случае, если отдельные составляющие системы предусматривают вкладную установку — под них выбивают соответствующие углубления в стенах, вырезы в дверной коробке и другие достаточные по размеру места. Данный провод обладает несколькими парами проводников с одной жилой.
Электромагнитный замок разблокируется при отключении питания. Принцип действия электромеханического замка основан на перемещении ригеля, который удерживает дверь в запертом состоянии. Цветные модели снабжены экраном размером диагонали от 10 см и трубкой или кнопкой громкой связи для ответа на вызов.
Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. При отключении питания он остается в закрытом состоянии.

Подбор оборудования для комплекта

Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка. Не стоит покупать кабель пятой категории, предназначенный для высокочастотного сигнала. Электромеханический замок имеет кнопку ручного открытия, поэтому злоумышленники могут войти незамеченными, перегнувшись через калитку или дотянувшись до кнопки через щели в полотне Электромагнитный замок Замок электромагнитного действия предназначен для закрытия двери или калитки и держит их закрытыми посредством мощной электромагнитной платы, притягивающей к себе стальную пластинку, установленную на двери или калитке.

Замок Выбор замка зависит от желаемого функционала. Кабель КСПВ хорошо подходит для аудиодомофонов.

Ответ на вопрос, как подключить видеодомофон, обязательно должен содержать информацию об удобном месте монтажа вызывной панели. Единственное, о чем нужно помнить — это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже.
Монтаж видеодомофона своими руками на примере

https://youtube.com/watch?v=eICl8jk-bCo

Подключение электромеханического замка к домофону

При покупке домофона для частного дома или квартиры необходимо обратить внимание на характеристики. Для удовлетворения основных потребностей нам будет достаточно наружного и внешнего спикерофона

Но если необходимо подключить вторую трубку — стоит задуматься об этом заранее. Например, когда нужно, чтобы была возможность отреагировать на сигнал из дальней комнаты или гаража.

Такая возможность есть у многих устройств. К примеру, у FALCON EYE FE-4CHP2 — недорогого видеодомофона за 3000 рублей. Если домофон и замок уже выбраны, остается подготовить дрель, нанести разметку и начать работу.

Самый простой способ установки электромеханического замка — с помощью T-образных уголков. Этот способ подходит для навесных моделей. Конечно, гораздо надежнее использование врезных устройств, но их монтаж, как правило, требует куда больших усилий.

Перед тем, как приступить непосредственно к монтажу, рекомендуем ознакомиться со схемами подключения, которые обязательно присутствуют в инструкциях к приобретенным устройствам.

Выглядят они примерно так:

Подготовка окончена. Приступаем к соединению

Начать необходимо с подключения к домофону вызывной панели, от которой обычно идет несколько проводов с цветовой маркировкой. Как правило, четыре из них в соответствии с цветом присоединяются к штекеру, идущему от домофона. Кроме того, у самой вызывной панели есть еще два или три выхода, которые и будут использоваться для подключения замка. Они могут быть реализованы либо отдельно, либо в общей группе. В любом случае, необходимо внимательно ознакомиться с маркировкой. Производитель обязательно указывает предназначение каждого провода в характеристиках.

Соединение вызывной панели и домофона производится с помощью стандартных четырехжильных кабелей.

Итак, кнопка вызова присоединена к панели домофона. Осталось соединить все устройства между собой. Для этого потребуется трехпроводной БУЗ (блок управления замком). Приобрести его, если не было в комплекте, можно в том же магазине, где покупали и сам замок. Стоят эти устройства не дорого — от 150 рублей.

С панели необходимо подать питание на БУЗ — для этого соединяем минус с минусом, плюс с плюсом панели. Используются те самые провода, которые остались свободными после подключения панели к домофону

Обратите внимание, в ряде случаев для корректности работы замка важна полярность. Тогда внимательно изучите инструкцию к конкретной модели вызывной панели, чтобы не допустить путаницы

Один провод БУЗ предназначен для управления. Его необходимо присоединить к третьему проводу панели из числа незанятых.

Осталось соединить домофон и электромеханический замок. От последнего идут два провода — плюс и минус. Их подключаем к общему минусовому проводу от панели (к нему уже присоединен четырехжильный провод, идущий к домофону), и к дополнительному проводу панели с маркировкой N, к которому подключен БУЗ.

Устройство замкового механизма

Электромагнитный замок представляет собой довольно простое устройство. Основными составляющими механизма являются сердечник с обмоткой и корпус. В большинстве случаев сердечник склеен из трансформаторной электротехнической листовой стали. Такой материал выбран для обеспечения снижения эффекта остаточного намагничивания при открытии замка. Также для устранения остаточного напряжения применяется нанесение специального лакокрасочного покрытия. Однако полного эффекта устранения накопленного напряжения это не дает.

В большинстве случаев элемент выполнен в виде набора небольших пластин, сваренных в виде буквы «Ш». Однако иногда используется и сплошной сердечник, который значительно меньше по размеру, однако имеет существенный недостаток: такой элемент способен интенсивно накапливать остаточное напряжение. Поэтому в цепи устройств такого типа параллельно сердечнику устанавливается конденсатор большой емкости от 200 мкФ.

Обмотка является катушкой с огромным количеством витков медного провода покрытого эмалью. Корпус изделия зачастую выполнен из алюминия либо нержавеющей стали. Возможно использование элементов из пластика, однако такая конструкция не отличается долговечностью и надежностью.

Похожие записи:

Как правильно подключить варочную панель и духовку к электричеству Опыт эрстеда. опыт ампера. магнитное поле. конфигурации магнитных полей. характеристики магнитного поля. объяснение магнитных свойств вещества. магнитное. — презентация Ночной тариф на электроэнергию: с какого часа, время действия, день-ночь во сколько начинается, ночная зона Паяльная паста «mechanic» (пайка без паяльника) Самодельная ик паяльная станция Ekits.ru
