Как подключить бмс к аккумулятору

Содержание

Что такое система управления батареей (BMS)?

BMS — это электронная плата, устанавливаемая на АКБ для выполнения таких задач:

Контроль зарядки/разрядки и количества циклов зарядки/разрядки.
Отслеживание состояния электронакопителя и его компонентов.
Защита элементов АКБ.
Контроль напряжения, температуры и сопротивления элементов электробатареи.
Распределение токов между компонентами электроаккумулятора по ходу процесса зарядки.
Контроль тока заряда.
Защищённое подключение/отключение нагрузки.
Определение потери ёмкости от дисбаланса.

BMS получает данные и на их основе балансирует заряд компонентов, предохраняет батарею от КЗ, излишнего разряда и излишнего заряда, перегрузки по току, перегрева и переохлаждения. Функционал БМС не только повышает эффективность работы аккумуляторов, но и в значительной степени продлевает срок эксплуатации накопителей. Если АКБ доходит до критического состояния, BMS принимает соответствующее решение: она запрещает использование накопителя в системе, просто отключая его. Есть такие вариации BMS, в которых разработчики организовали запись данных о функционировании электробатареи и их передачу на ПК.

BMS очень важна для такой разновидности АКБ, как литий-железо-фосфатная (обозначается LiFePO4). Эти изделия весомо переигрывают своих Li-ion оппонентов по безопасности, производительности, а также стабильности. Однако у LiFePO4 АКБ есть один недостаток: девайсы восприимчивы к перезаряду, а также к разряду ниже допустимого для них напряжения. Поэтому система управления аккумулятором устанавливается на LiFePO4 в обязательном порядке, так будет максимально снижен риск порчи отдельных ячеек АКБ и полной поломки агрегата.

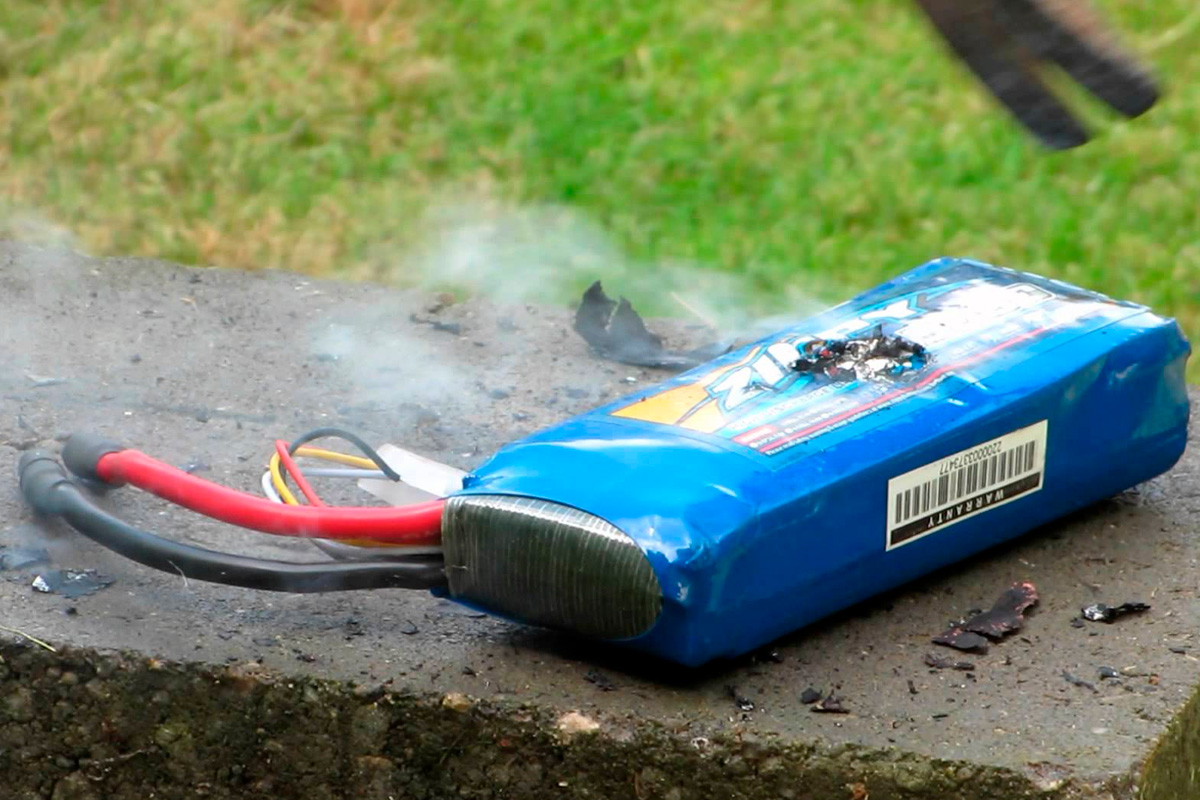

В идеале, напряжение каждого из компонентов находящегося в составе LiFePO4 аккумулятора, не должно выходить за определённые рамки и оно должно быть у всех составляющих одинаковым. Как обстоят дела на самом деле? Очень редко можно встретить аккумуляторную батарею, у которой все элементы входящие в её состав демонстрируют идеально ровную ёмкость. Думаете различие всего на долю-другую ампер-часов останется незаметным и всё обойдётся? Ошибаетесь! Даже такая мизерная разница, может в дальнейшем обусловить разность напряжения при процессе зарядки/разрядки. Для LiFePO4 эта самая разница может обернуться довольно печальными последствиями.

Если ячейки соединены параллельно, то напряжение на каждой будет находиться почти на одном и том же уровне: те компоненты, которые окажутся более заряженными, смогут тянуть своих менее заряженных коллег. А вот при последовательном подключении, к сожалению, ровного распределения заряда ожидать не приходится. Чем это чревато? А тем, что одни компоненты будут недозаряжаться, а другие наоборот, будут получать избыточный заряд. Не стоит обманываться, если общее напряжение по окончанию зарядки дойдёт практически до идеального показателя.

https://youtube.com/watch?v=Si-Nm4ClEjE

Даже при скромном превышении заряда некоторых элементов аккумуляторной батареи, имеет место деградация: электронакопитель по ходу эксплуатации не сможет отдавать нужную ёмкость и из-за неравномерного распределения заряда, агрегат в ускоренном режиме станет сдавать свои былые позиции и по итогу, дойдёт до полной неработоспособности. Компоненты с самым маленьким уровнем заряда станут просто-напросто слабым звеном аккумуляторной батареи: они будут довольно быстро разряжаться, а вот элементы обладающие большей ёмкостью будут разряжаться только отчасти.

В этом случае помогает балансировка аккумулятора, которую осуществляет BMS. Микросхема тщательно отслеживает чтобы все компоненты АКБ по окончанию зарядного процесса получили равномерное напряжение. Когда зарядное мероприятие подходит к логическому окончанию, БМС осуществляет балансировку посредством шунтирования подзарядившихся компонентов либо же переправляет энергию ячеек с повышенным напряжением, компонентам на которых оно меньше. Блок контроля АКБ, балансируя агрегат и контролируя температурный режим, а также осуществляя ряд других функций, обеспечивает максимально долгий срок эксплуатации батареи.

Принцип работы BMS-контроллеров

Что являет собой балансировка?

Получилась приличная такая щель: Теперь остается спаять все в кучу.

По выше описанному принципу начинает работать балансир.

BMS защищает батарею, предотвращая её выход за пределы безопасной работы. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты.

Статья по теме: Пуэ глубина заложения кабеля

Метки: переделка аккумулятора шуруповерта на литий

В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных

Теперь в случае перезаряда и перерязряда что для лития важно плата просто отключит нагрузку и аккумулятор останется рабочим. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов стоят два по 0. BMS может предотвратить опасный для аккумуляторной батареи процесс путем непосредственного влияния на неё или же подачи соответствующего сигнала о невозможности последующего использования аккумулятора к управляющему устройству контроллеру

BMS может предотвратить опасный для аккумуляторной батареи процесс путем непосредственного влияния на неё или же подачи соответствующего сигнала о невозможности последующего использования аккумулятора к управляющему устройству контроллеру.

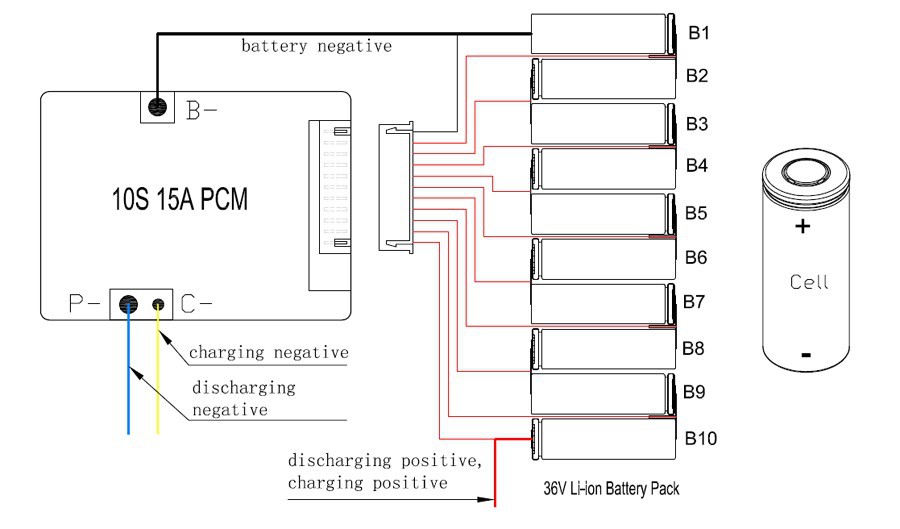

Как все это хозяйство соединить: Ну и пару слов о соединении. Ячейки с наименьшим уровнем заряда станут своеобразным «cлабым местом» аккумулятора: они будут быстро поддаваться разряду, в то время, когда аккумуляторные элементы большей емкости будут проходить только частичный разрядный цикл. Но проверять двигатель не стал и заменил его на двигатель 14,4В Старый и новый двигатель!

Научно-популярный журнал

Не новые изделия стоит протестировать на емкость. Правда, здесь требуется повышенная точность измерений, да и сам шунт имеет большие габариты. Отверстия в пластике под эти гайки оставляются чуть меньше на 0.

Для этого используются специальные балансиры. Разновидности балансиров — активные и пассивные В общей сложности, активные и пассивные балансиры отличаются между собой в зависимости от принципа работы. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :- … Киса: Товар предоставлен для написания обзора магазином. Обзор BMS контроллера заряда литий-ионных аккумуляторов 18650 3.7В.

Переделка аккумулятора шуруповёрта на литиевые батареи

Промышленность давно выпускает шуруповерты, и многие люди обладают старыми моделями с никель-кадмиевыми и никель-металлогидридными аккумуляторами. Переделка шуруповерта на литий позволит улучшить эксплуатационные характеристики аппарата, не покупая новый инструмент. Сейчас много фирм предлагают услуги переделки аккумуляторов шуруповерта, но сделать это можно и своими руками.

Переделка на литиевые аккумуляторы 18650

Никель-кадмиевые аккумуляторы обладают низкой ценой, выдерживают много зарядных циклов, не боятся низких температур. Но ёмкость батареи будет снижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).

Литий-ионные аккумуляторы имеют следующие преимущества:

высокая емкость, которая обеспечит большее время работы шуруповерта;
меньшие размеры и вес;
хорошо сохраняет заряд в нерабочем состоянии.

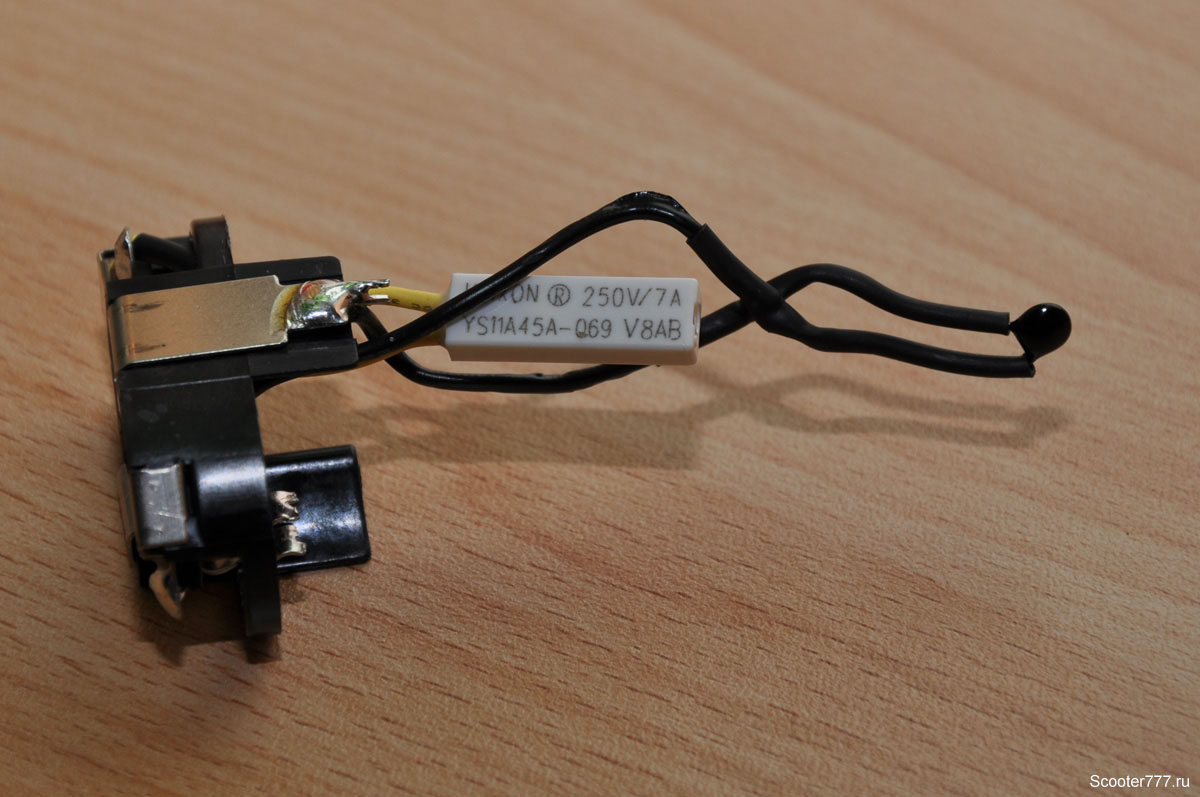

Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, поэтому заводские инструменты на таких аккумуляторах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, избыточного заряда во избежание взрыва, полного разряда.

Такие аккумуляторы можно просто заказать на алиэкспресс: Узнать цену на Aliexpress

При установке микросхемы непосредственно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится отдельно от инструмента.

Сборка аккумулятора на литиевых элементах

Многие владельцы шуруповёртов хотят переделать аккумуляторы от них на литиевые аккумуляторные элементы.

На эту тему написано много статей и в настоящем материале хотелось бы суммировать информацию по этому вопросу.

Доводы «за»

Начнём с преимуществ:

Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Доводы «против»

Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
Цена литиевых аккумуляторов выше кадмиевых.
