Преобразователь напряжения с 12 на 220 В для автомобиля

Автомобильные инверторы, это устройства малой мощности (до 0,1 кВт), с выходным сигналом в виде модифицированной синусоиды, включаемые в работу посредством включения в прикуриватель автомобиля.

В настоящее время в данной группе товаров, популярностью пользуются следующие модели:

«ОРИОН ПН-70» (Россия).

Мощность устройства – 0,9 кВт, выходной сигнал – модифицированная синусоида, выходной напряжение 220 В, частотой 50 Гц. Предусмотрена защита от короткого замыкания. Устройство оснащено одним штепсельным разъемом (розеткой) и USB-портом.

«AIRLINE API-150-01» (Россия).

Выходная мощность устройства – 0,15 кВт, выходной сигнал – модифицированная синусоида. Устройство включается непосредственно в прикуриватель автомобиля и оснащено одним штепсельным разъемом на напряжение 220 В. Модель оснащена USB-портом, ее вес – 400,0 грамм.

«AIRLINE API-200-02» (Россия).

Данная модель подключается к прикуривателю посредством соединительных проводов. Мощность устройства – 0,2 кВт. У данной модели предусмотрена защита от токов короткого замыкания, один USB-портом и одно гнездо на напряжение 220,0 В.

«WESTER MSW250» (Германия).

Мощность – 0,25 кВт, модель оснащена устройством защиты токов короткого замыкания, USB-портом и гнездом на напряжение 220,0 В. Выходной сигнал – модифицированная синусоида.

«MYSTERY MAC-1000» (Китай).

Мощность устройства – 1,0 кВт, количество гнезд на напряжение 220 В – 2 шт., USB порт.

Вес модели — 2.6 кг.

Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

  • аккумуляторные электродрели, шуруповерты и электропилы;
  • стационарные насосы для полива огородов;
  • аудио-видеотехника и радиоэлектронная аппаратура;
  • системы видеонаблюдения и сигнализации;
  • батареечные радиоприемники и плееры;
  • ноутбуки (нетбуки) и планшеты;
  • галогенные и LED-лампы, светодиодные ленты;
  • портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
  • паяльные станции и электропаяльники;
  • зарядные устройства мобильных телефонов и повербанков;
  • слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
  • детские игрушки, елочные гирлянды, помпы аквариумов;
  • различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Видео работы преобразователя

   Стабилитроны в схеме желательно на 1 ватт с напряжением стабилизации 12-15 Вольт, нужны они для стабилизации напряжения на затворах ключей, иначе есть опасность перенапряжения, а как мы знаем, полевые транзисторы управляются напряжением и повышение допустимого напряжения на затворе может привести к выходу из строя транзистора. Диоды – любые быстрые и ультрабыстрые диоды с током 1 Ампер и более, можно из доступных диодов использовать UF4007, HER107, HER207, HER307, MUR460, BYV26 и т.п. Расчеты под трансформатор не предоставлю, поскольку наилучший вариант использовать готовый трансформатор от компьютерного блока питания.

Поделитесь полезными схемами

ИНВЕРТОР 12-220

    Такие инверторы отличаются легким весом и компактными размерами, в остальном такие преобразователи не лучший вариант. Дело в том, что сегодня почти все преобразователи, которые встречаются в продаже работают на высоких частотах, отсюда и компактность и легкий вес.

ИЗУЧЕНИЕ РАБОТЫ ЦИФРОВЫХ МИКРОСХЕМ

   Лабораторный стенд для изучения основ цифровой электроники – принципиальная схема и фото готового устройства.

ИМПУЛЬСНЫЕ ИСТОЧНИКИ ПИТАНИЯ

   Известно, что источники электропитания являются неотъемлемой частью радиотехнических устройств, к которым предъявляется целый ряд требований; они представляют собой комплекс элементов, приборов и аппаратов, вырабатывающих электрическую энергию и преобразующих ее к виду, необходимому для обеспечения требуемых условий работы радиоустройств.

Несмотря на большой ассортимент игровых автоматов, наибольшей популярностью пользуются Гаминаторы.

Игровые автоматы на деньги в 2020 году

Очень много игроков уже давно просиживают вечера в казино-онлайн.

Ремонт преобразователя в сервисном центре

Сервисный центр починит преобразователь 12В 220В

с соблюдением всех правил. Устройство быстро вернется в работу, и это без удара по кошельку пользователя. Эффективность работы сервиса подтверждают многочисленные сертификаты и положительные отзывы клиентов. Все отремонтированные преобразователи напряжения марокСОЮЗ, СИБКОНТАК, ЭНЕРГИЯ и другие проверяются в присутствие заказчика. Дополнительно мы проверяем все оборудование работа под нагрузкой.

  • Бесплатные консультации специалистов;
  • Помощь с подбором оборудования;
  • Выезд специалиста на объект;
  • Гарантийное обслуживание и после гарантийное;
  • Ремонт в течение 1 часа;
  • Гарантия 3 месяца.

Признаки необходимости ремонта преобразователей напряжения

Есть несколько признаков того, что требуется ремонт инверторов 12В 220В

. Если заметить эти сигналы на ранней стадии и обратиться к специалистам, можно существенно быстрее справиться с проблемой и сэкономить на сложном восстановлении техники.

Среди признаков:

  • На выходе пропадает выходное напряжение. Если на входе при этом есть напряжение, значит проблема может заключаться в разрушении от перегрева транзисторов на определенном участке. Потенциально, может потребоваться ремонт предохранителя.
  • Падают показатели выходного тока. Неисправность в такой ситуации может скрываться в поломке силового блока.
  • Преобразователь напряжения начинает отключаться без вашего участия. Это может наблюдаться при сильном нагреве компонентов, когда вся система начинает страдать.

Ремонт преобразователя в сервисном центре

Сервисный центр починит преобразователь 12В 220В

с соблюдением всех правил. Устройство быстро вернется в работу, и это без удара по кошельку пользователя. Эффективность работы сервиса подтверждают многочисленные сертификаты и положительные отзывы клиентов. Все отремонтированные преобразователи напряжения марокСОЮЗ, СИБКОНТАК, ЭНЕРГИЯ и другие проверяются в присутствие заказчика. Дополнительно мы проверяем все оборудование работа под нагрузкой.

  • Бесплатные консультации специалистов;
  • Помощь с подбором оборудования;
  • Выезд специалиста на объект;
  • Гарантийное обслуживание и после гарантийное;
  • Ремонт в течение 1 часа;
  • Гарантия 3 месяца.

Разновидности 12В стабилизаторов

Подобные устройства могут быть собраны на транзисторах или на интегральных микросхемах. Их задача – обеспечить значение номинального напряжения Uном в нужных пределах, несмотря на колебания входящих параметров. Наиболее популярны следующие схемы:

  • линейная;
  • импульсная.

Схема линейной стабилизации представляет собой простой делитель по напряжению. Его работа заключается в том, что при подаче на одно «плечо» Uвх, на другом «плече» изменяется сопротивление. Это поддерживает Uвых в заданных пределах.

Важно! При такой схеме при большом разбросе значений между входным и выходным напряжениями происходит падение КПД (некоторое количество энергии переходит в тепло), и требуется применение теплоотводов. Импульсная стабилизация контролируется ШИМ-контроллером

Он, управляя ключом, регулирует длительность токовых импульсов. Контроллер проводит сравнение величины опорного (заданного) напряжения с напряжением на выходе. Входное напряжение подаётся на ключ, который, открываясь и закрываясь, подаёт полученные импульсы через фильтр (ёмкость или дроссель) на нагрузку

Импульсная стабилизация контролируется ШИМ-контроллером. Он, управляя ключом, регулирует длительность токовых импульсов. Контроллер проводит сравнение величины опорного (заданного) напряжения с напряжением на выходе. Входное напряжение подаётся на ключ, который, открываясь и закрываясь, подаёт полученные импульсы через фильтр (ёмкость или дроссель) на нагрузку.

К сведению. Импульсные стабилизаторы напряжения (СН) обладают большим КПД, требуют меньшего отвода тепла, но электрические импульсы при работе создают помехи для электронных устройств. Самостоятельная сборка подобных схем имеет существенные сложности.

Классический стабилизатор

Такое устройство имеет в своём составе: трансформатор, выпрямитель, фильтры и узел стабилизации. Стабилизация обычно осуществляется при помощи стабилитронов и транзисторов.

Основную работу выполняет стабилитрон. Это своеобразный диод, который подключается в схему в обратной полярности. Рабочий режим у него – режим пробоя. Принцип работы классического СН:

  • при подаче на стабилитрон Uвх < 12 В элемент находится в закрытом состоянии;
  • при поступлении на элемент Uвх > 12 В он открывается и удерживает заявленное напряжение постоянным.

Внимание! Подача Uвх, превышающего максимальные значения, указанные для определённого вида стабилитрона, приводит к его выходу из строя. Схема классического линейного СН

Схема классического линейного СН

Интегральный стабилизатор

Все элементы конструкции таких устройств располагаются на кристалле из кремния, сборка заключена в корпусе интегральной микросхемы (ИМС). Они собраны на базе двух типов ИМС: полупроводниковых и гибридно-плёночных. У первых компоненты твердотельные, у вторых – изготовлены из плёнок.

Главное! У таких деталей всего три вывода: вход, выход и регулировка. Такая микросхема может выдавать стабильно напряжение величиной 12 В при интервале Uвх = 26-30 В и токе до 1 А без дополнительной обвязки.

Схема СН на ИМС

Как увеличить мощность устройства

Но иногда мощности не хватает, нужно увеличить ее в два и более раз. Какие изменения при этом нужно внести в схему? Напомним, что все конструкции, рассмотренные в статье, работают по одинаковым принципам: через электронный ключ на транзисторе происходит соединение первичной обмотки трансформатора с входом, на который подается питание

Причем коммутируется эта цепочка на время, которое задается скважностью и частотой генератора (мультивибратора). Изготовить по нижеприведенной схеме можно преобразователь напряжения 12/220 своими руками

Происходит генерация импульсов магнитного поля. Они во вторичной обмотке возбуждают импульсы синфазного типа. При этом напряжение на выходе равно произведению коэффициента трансформации и напряжению на первичной обмотке.

Отсюда можно сделать вывод, что ток, который протекает через транзистор, установленный на выходе, равен произведению аналогичной характеристики нагрузки и коэффициента трансформации. Мощность преобразователя с 12 на 220 вольт определяет максимальный ток, который может пропустить выходной транзистор. И вот теперь, зная всю теорию, можно приступить к увеличению мощности прибора на практике. Можно применить два способа:

  1. Произвести замену на более мощные транзисторы.
  2. Включить в одном из плеч параллельно установленным аналогичные транзисторы.

Второй способ на практике реализовать намного проще, так как мощные транзисторы (тем более полевые) стоят очень дорого. И окажется дешевле купить готовый инвертор. Схема преобразователя 12/220 простая, ее можно модернизировать. Кроме того, сразу же появится несколько плюсов. Например, при выходе из строя одного транзистора вся схема останется работоспособной. Надежность конструкции повысится, особенно это актуально для простых самоделок, у которых отсутствует встроенная защита от перегрузки. Также существенно снизится максимальная температура нагрева транзисторов.

Самодельный преобразователь повышенной мощности

Изготовление преобразователя напряжения с 12 вольт на 220, мощностью 3 кВт, потребует теоретических знаний и практических навыков работы с радиоэлектронными компонентами. Некоторые важные компоненты, например, импульсный трансформатор, необходимо изготовить самостоятельно.

Остальные детали можно приобрести в готовом виде. Кроме трансформатора для решения задачи, как сделать инвертор понадобятся следующие элементы:

  • Широтно-импульсный модулятор – ШИМ, работающий непосредственно с полупроводниковыми ключами. Именно он задает рабочую частоту для всей схемы, при которой силовые ключи переключаются десятки тысяч раз в течение секунды.
  • Полупроводниковые транзисторы. По факту являются силовыми ключами, обеспечивающие усиление сигнала и выполнение всех необходимых коммутаций. Их основное действие заключается в своевременном открытии и закрытии. Совместно с ШИМ выдают на выходе максимально качественную синусоиду.
  • Система охлаждения. Состоит из алюминиевых радиаторов, площадь поверхности которых зависит от мощности прибора. С возрастанием мощности, требуется и более крупный радиатор.
  • Необходимое количество фольгированного материала. Он служит основой, на которую монтируются детали. На такой плате можно собрать любой, даже самый простой сварочный инвертор.
  • Нужные марки конденсаторов, резисторов и других пассивных элементов. Требуемое количество соединительных проводов с заранее рассчитанным сечением.

В некоторых случаях для коммутационных действий могут понадобиться электромагнитные реле. При необходимости, допускается их использование в качестве силовых ключей, но скорость коммутации в этом случае будет намного ниже.

В любом случае самодельное устройство 12 – 220 обойдется намного дешевле заводского инвертора. Тем не менее, все кому позволяют денежные средства, предпочитают приобретать фирменные устройства в красивом корпусе, со всеми необходимыми разъемами для подключения потребителей. Хотя, некоторые виды преобразователей, разработанные самостоятельно, могут превосходить по характеристикам заводские аналоги.

Преобразователь напряжения на полевых транзисторах, 12В — 220В/50Гц

Микросхема КР1211ЕУ1 имеет прямой и инверсный выход. Это выводы 4 и 6 соответственно. Уровень сигнала на этих выходах достаточен для непосредственного управления выходными транзисторами: транзисторы открываются импульсами высокого уровня. Причем между ними самой микросхемой формируется пауза (низкий уровень), которая на некоторый промежуток времени, иногда его называют «мертвым временем», удерживает оба транзистора в закрытом состоянии. Это сделано для того, чтобы исключить появление сквозного тока при открытии обоих ключей сразу.

Частота генератора задается цепочкой R1 – C1, ее можно рассчитать по формуле:

Чтобы получить частоту f в герцах, надо подставить:

R1 — в килоомах; С1 — в нанофарадах.

Цепь R2 – C2 используется в качестве пусковой.

Вывод 1 микросхемы позволяет осуществить отключение генерации импульсов, для чего на него необходимо подать высокий уровень. Это свойство можно использовать для дистанционного управления или для защиты. В данной схеме эта функция не используется, поэтому вывод 1 просто соединен с общим проводом.

Трансформатор можно применить любой готовый, у которого есть две выходные обмотки на 12В. Мощность трансформатора зависит от нагрузки и должна быть в 2,5 раза выше: предположим, что мощность нагрузки 30Вт. Тогда мощность трансформатора должна быть не менее 30*2,5 = 75Вт.

Я использовал трансформатор ТС-180-2 от старого черно-белого телевизора (см. Рис.2). Мощность трансформатора 180 Вт.

Рис.2. Преобразователь напряжения на трансформаторе ТС-180-2

Правда, трансформатор пришлось перемотать. Первичку оставил, поскольку она рассчитана на 220 В (в преобразователе она служит вторичкой). А первичку (точнее две первички) для преобразователя намотал самостоятельно (предварительно сняв все ненужные обмотки). Мотал медным проводом в диаметре 2,5 мм. На 12 В в трансформаторе ТС-180-2 необходимо намотать 38 витков. Можно намотать чуть меньше, тогда выходное напряжение будет чуть выше. Это необходимо учесть, поскольку при включении нагрузки выходное напряжение падает.

Такая переделка позволяет с легкостью подключать нагрузку даже свыше 100 Вт. Ну и полевики, конечно поставил на радиатор (см. Рис.2, Рис.3). При включении лампочки 100 Вт радиаторы чуть теплые, а трансформатор — холодный.

Рис.3. Преобразователь напряжения на микросхеме КР1211ЕУ1

Микросхема КР1211ЕУ1 получает питание от параметрического стабилизатора R3, VD1, C3. В качестве стабилитрона VD1 подойдет любой с напряжением стабилизации 8…10В.

Электролитические конденсаторы импортные. Если нет конденсаторов на 10000 мкф, (С4, С5) их можно заменить конденсаторами емкостью 4700 мкф, включив их параллельно.

Конденсатор С6 служит для подавления на выходе высокочастотных импульсов. Он может быть типа К-73-17 или подобный ему импортный.

При монтаже не следует забывать о том, что уже при мощности в 400Вт ток, потребляемый от аккумулятора по цепи 12В, может достигать 40А, поэтому провода для присоединения к аккумулятору должны быть достаточного сечения и минимально возможной длины.

Нагрузку к устройству можно подключать любую, как активную (лампа накаливания, паяльник, и др. нагреватели), так и индуктивную (электродвигатель, трансформатор и т.п.) или емкостную . Главное чтобы соответствовало напряжению и мощности преобразователя.

Видео работы преобразователя напряжения:

Файлы к проекту:

Правильная установка и использование преобразователя

Подключить в машине инвертор, позволяющий получить 220 вольт несложно, потому выполнить манипуляцию сможет любой человек своими руками, изучив предварительно руководство пользователя к устройству, идущее в комплекте.

Если приобретённое устройство подключается через прикуриватель, то для его подсоединения достаточно состыковать соответствующий кабель инвертора с разъёмом прикуривателя, при эксплуатации более мощного агрегата необходимо будет подсоединить его держатели к клеммам аккумулятора.

При монтаже инвертора в машине необходимо придерживаться нескольких правил:

  1. Устройство, а, соответственно, и розетка должны быть расположены в сухом месте.
  2. Не рекомендуется устанавливать преобразователь тока из 12 вольт в 220 под прямыми солнечными лучами.
  3. Категорически запрещено запускать преобразователь вблизи легко возгорающихся материалов, а монтировать возле отопительных и обогревательных элементов машины.
  4. Для монтажа устройства желательно выбрать место с хорошей циркуляцией воздуха.

Что касается эксплуатации преобразователя, то основные требования от производителей заключаются в следующем:

Не заводить машину при включённом инверторе.
При потребности включить электроприбор в розетку сначала подключить преобразователь, и только спустя несколько секунд подсоединять технику.
Если предполагается подключение нескольких электрических приборов, выполнять процесс их подключения последовательно, с перерывом в несколько минут, так как пик потребления электроэнергии техникой приходиться именно на этап их запуска

Такая предосторожность убережёт технику, инвертор и проводку автомобиля от перегрева, и продлит им жизнь.
Включать только совместимые с инвертором приборы, избегая одновременного подключения техники, суммарное потребление мощности которой превышает или равно мощности инвертора. В идеале последний должен иметь мощность не менее чем на пятнадцать процентов выше от суммы мощностей подключаемых приборов.

Помните, 220 вольт – это уже не условно безопасное напряжение, как в случае с 12 вольтами, и обращаться с преобразователем стоит с выполнением всех требований по безопасности от производителей. Категорически не рекомендуется допускать детей к инвертору, а также подключённым к нему бытовым приборам, во избежание нештатных ситуаций.

Что касается работы преобразователя, то качественный агрегат от надёжного производителя с завода оборудован системой защиты от перегрева проводки или замыканий и иных нестандартных прецедентов.

Фильтрующие элементы

После выпрямителя идет фильтр. Его основное предназначение – это отсечка всей переменной составляющей выпрямленного тока. Для более ясной картины нужно составить схему замещения. Итак, плюс проходит через катушку. А затем между плюсом и минусом включен электролитический конденсатор. Вот он-то и интересен в схеме замещения. Если катушка замещается реактивным сопротивлением, то конденсатор при наличии различного тока может быть либо проводником, либо разрывом.

Как было сказано, в выпрямителе на выходе постоянный ток. А при подаче его на электролитический конденсатор не происходит ничего, так как последний является разрывом цепи. Но вот есть небольшая переменная в токе. А если течет переменный ток, то в схеме замещения конденсатор становится проводником. Следовательно, происходит замыкание плюса на минус. Данные выводы сделаны по законам Кирхгофа, которые являются основными в электротехнике.

Допустимые к подключению приборы и ограничения

Электроприборы стандартной категории, предназначенные для бытовой эксплуатации, преимущественно не являются требовательными к «качеству» поставляемого напряжения, что позволяет синхронизировать их с инвертором, при условии достаточной мощности последнего.

При изучении инструкции к инвертору пользователь сможет столкнуться с такими не совсем понятными терминами как «эталонная» или «модифицированная» синусоида, за счёт чего могут быть указаны в списке «нежелательных» к подключению определённые виды электроприборов. Если не сильно вникать в природу этих понятий, то принципиально лучше, когда инвертор поставляет ток с эталонной или идеальной по принципу работы синусоидой, аналогичной параметру выдаваемого напряжения бытовой сетью, однако, такие преобразователи относятся к категории дорогостоящих товаров.

Большинство недорогих аппаратов выдают ток с модифицированной синусоидой, не «идеальной» для такой техники, как холодильники, насосы, компрессоры и некоторые другие мощные приборы, перед подключением которых стоит выяснить их пиковую нагрузку и сопоставить её с мощностью преобразователя. При правильном сопоставлении мощностей сопрягаемых приборов проблем с их производительностью не возникнет.

Не стоит забывать и об аккумуляторе, ведь при неправильном расходе его заряда можно остаться без возможности завести машину в глуши и добраться до ближайшего жилого пункта, что не является приятной перспективой. В случаях, когда предусматривается регулярная и длительная эксплуатация инвертора, нужно или же тщательно следить за временем его работы, и систематически подзаряжать аккумулятор, а ещё лучше, иметь запасной блок питания в машине.

Что будет на выходе?

Преобразователи напряжения ради уменьшения массогабаритов устройства за редкими исключениями (см. далее) работают на повышенных частотах от сотен Гц до единиц и десятков кГц. Ток такой частоты не примет никакой потребитель, а потери его энергии в обычной проводке будут огромны. Поэтому инверторы 12-200 строятся под выходное напряжение след. видов:

  • Постоянное выпрямленное 220 В (220V AC). Пригодны для питания телефонных зарядок, большинства источников питания (ИП) планшетов, ламп накаливания, люминесцентных экономок и светодиодных. На мощность от 150-250 Вт отлично подойдут для ручного электроинструмента: потребляемая им мощность на постоянном токе немного снижается, а крутящий момент возрастает. Непригодны для импульсных блоков питания (ИБП) телевизоров, компьютеров, ноутбуков, микроволновок и т.п. мощностью более 40-50 Вт: в таких обязательно есть т. наз. пусковой узел, для нормальной работы которого сетевое напряжение должно периодически проходить через ноль. Непригодны и опасны для приборов с силовыми трансформаторами на железе и электромоторами переменного тока: стационарного электроинструмента, холодильников, кондиционеров, большей части Hi-Fi аудио, кухонных комбайнов, некоторых пылесосов, кофеварок, кофемолок и микроволновок (для последних – из-за наличия мотора вращения стола).
  • Модифицированное синусоидальное (см. далее) – пригодны для любых потребителей, кроме Hi-Fi аудио с ИБП, прочих устройств с ИБП от 40-50 Вт (см. выше) и, часто локальных охранных систем, домашних метеостанций и т.п. с чувствительными аналоговыми датчиками.
  • Чистое синусоидальное – пригодны без ограничений, кроме как по мощности, для любых потребителей электроэнергии.

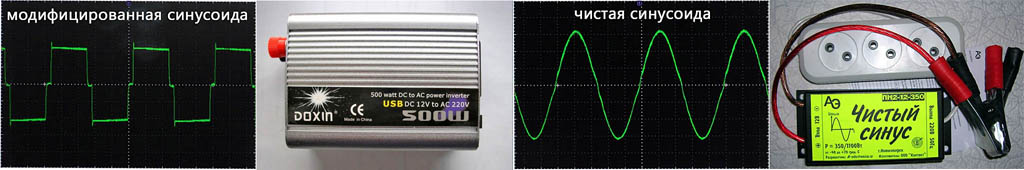

Синус или псевдосинус?

С целью повышения экономичности преобразование напряжения осуществляется не только на повышенных частотах, но и разнополярными импульсами. Однако запитывать очень многие приборы-потребители последовательностью разнополярных прямоугольных импульсов (т. наз. меандром) нельзя: большие выбросы на фронтах меандра при хоть чуть-чуть реактивной нагрузке приведут к большим потерям энергии и могут вызвать неисправность потребителя. Однако проектировать преобразователь на синусодальный ток тоже нельзя – КПД не превысит прим. 0,6.

Преобразование постоянного напряжения в модифицированную и чистую синусоиду

Тихая, но существенная в данной отрасли революция произошла, когда специально для инверторов напряжения были разработаны микросхемы, формирующие т. наз. модифицированную синусоиду (слева на рис.), хотя правильнее было бы назвать ее псевдо-, мета-, квази- и т.п. синусоидой. Форма тока модифицированной синусоиды ступенчатая, а фронты импульсов затянуты (фронтов меандра на экране электронно-лучевого осциллографа часто вообще не видно). Благодаря этому потребители с трансформаторами на железе или заметной реактивностью (асинхронными электромоторами) «понимают» псевдосинусоиду «как настоящую» и работают как ни в чем не бывало; Hi-Fi аудио с сетевым трансформатором на железе запитывать модифицированной синусоидой можно. Кроме того, модифицированную синусоиду возможно достаточно простыми способами сгладить до «почти настоящей», отличия которой от чистой на осциллографе на глаз еле заметны; преобразователи типа «Чистый синус» стоят ненамного дороже обычных, справа на рис.

Однако приборы с капризными аналоговыми узлами и ИБП запускать от модифицированной синусоиды нежелательно. Последние – крайне нежелательно. Дело в том, что средняя площадка модифицированной синусоиды не чистый ноль напряжения. Узел запуска ИБП от модифицированной синусоиды срабатывает нечетко и весь ИБП может не выйти из режима запуска в рабочий. Пользователь это видит сначала как безобразные глюки, а потом из девайса идет дым, как в анекдоте. Поэтому приборы в ИБП нужно запитывать от инверторов типа Чистый Синус.

Трансформатор для люстры: критерии выбора

Выбирая подобное оборудование, следует обратить внимание не только на технические характеристики, но и на возможность размещения. Если планируется монтаж натяжного или подвесного потолка, вопросов не возникнет. А вот при отсутствии таковых всё становится немного сложнее

Можно выбрать довольно компактное устройство, помещающееся в распределительной коробке, но стоит учитывать, что малые габариты означают и меньшую мощность, которой может не хватить, если потребителей окажется много. Если в люстре вышел из строя штатный трансформатор, то всё просто – демонтируем его и приобретаем идентичный. А что делать, если решено поменять лампы накаливания на галогеновые или светодиодные, сейчас разберём подробнее

А вот при отсутствии таковых всё становится немного сложнее. Можно выбрать довольно компактное устройство, помещающееся в распределительной коробке, но стоит учитывать, что малые габариты означают и меньшую мощность, которой может не хватить, если потребителей окажется много. Если в люстре вышел из строя штатный трансформатор, то всё просто – демонтируем его и приобретаем идентичный. А что делать, если решено поменять лампы накаливания на галогеновые или светодиодные, сейчас разберём подробнее.

Рассмотрим вариант. Планируется установить 8 галогеновых ламп мощностью 30 Вт каждая. Производим расчёты: 8 × 30 + 10% = 264 Вт

Обратив внимание на линейку мощностей предлагаемых производителем, можно увидеть, что ближайший показатель в большую сторону – это трансформатор 12 вольт 300 ватт. Именно его и следует приобрести.Ниже можно увидеть схему электронного трансформатора для галогенных ламп 12 В

Популярные модели

Из всего многообразия инверторов потребители отдают предпочтение следующим моделям:

STURM AW98A03

Номинальная мощность прибора – 240 Вт. Отключение происходит при нагрузке более 360 Вт (30 А). Оснащается прочным корпусом и защитой от перегрева, перенапряжения и короткого замыкания. Прост в обращении, управление осуществляется одной кнопкой. Выдаёт изменённую синусоиду. Стоимость – около 2500 руб.

МАП «ЭНЕРГИЯ» 900

Мощность – 900 Вт (отключение происходит при достижении 1300 Вт). Оснащается цифровым дисплеем и большим набором разнообразных настроек и функций. Может использоваться в качестве ЗУ для автомобильного АКБ. Средняя стоимость – 28000 руб.

TBS POWERSINE PS600-12

Прибор с пультом ДУ, активным охлаждением и высоким КПД (92%). Корпус выполнен из стали. Нагрузка – до 500 Вт. Чистая синусоида. Защита от слишком высокого и слишком низкого входного напряжения. Стоимость – около 26000 руб.

MEANWELL 12/220V 1500W

Может работать от прикуривателя, аккумулятора или солнечных батарей. Отличается высокой мощностью и небольшими габаритами. Стоит порядка 7000 руб. Выдаёт чистую синусоиду.

RITMIX RPI-6010 CHARGER

Сочетает в себе функции выпрямителя, зарядного устройства для автомобильной АКБ и автономного источника питания. Стоит порядка 5000 руб.

MOBILEN SP-150

Мощность – 150 Вт. На выходе оснащается разъёмом USB и обычной розеткой. Имеется защита от перегрузки. Включается в прикуриватель. Стоимость – около 1000 руб.

LUXEON IPS-2000S

Мощность – до 1 кВт. Чистая синусоида. Высокий уровень защиты. КПД – 90%. Ремонтопригодность. Стоимость – от 8000 руб.
