Содержание
Установка
Устанавливать электросчетчик должны квалифицированные специалисты
Работа с электричеством сложная и небезопасная, к тому же важно все правильно осуществить. Электрик от энергопоставляющей компании имеет право производить распломбирование и опломбирование прибора учета

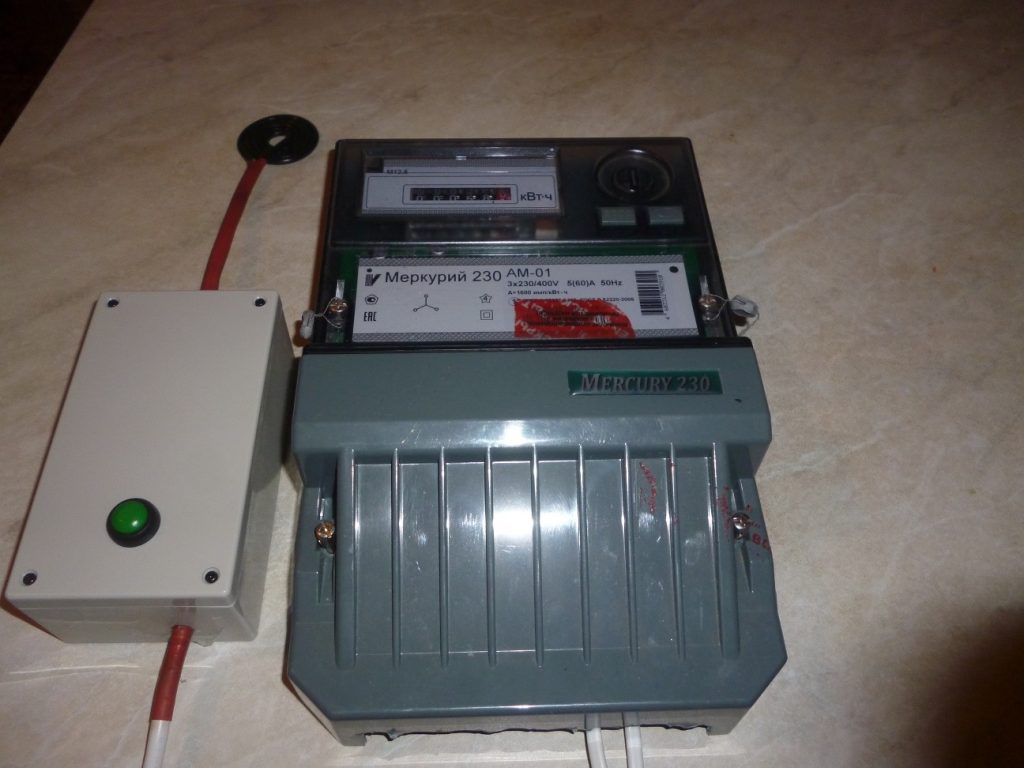

Меркурий 230
Запрета привлекать к процессу электрика частной компании – нет, но работник должен иметь разрешительные документы на деятельность подобного плана. Специалист, устанавливающий прибор, должен хорошо разбираться в вопросе. Установка однофазного многотарифного счетчика обойдется пользователю дороже, чем монтаж однотарифного прибора.
Есть определенные правила, относительно того, должен ли владелец жилища обслуживать и заменять прибор учета.
- При условии, что расходомер установлен в общем месте пользования, он является общественной собственностью. В таком разе, сроки годности и своевременная замена контролируются уполномоченными службами.
- При условии, что счетчик расположен в квартире, доме и тому подобное, отвечает за состояние и своевременную замену владелец.
В договоре могут быть прописаны другие условия, необходимо изучить документ. Типовой договор, акт о разделении балансовой принадлежности – основные документы, которые должны быть на руках у собственника.
Чтобы заменить счетчик и установить новый расходомер, нужно подготовить следующую документацию:
- подать заявление в энергокомпанию;
- составить акт;
- провести процедуру поверки старого прибора учета;
- опломбировать установленный электросчетчик.
Каскад Меркурий АТ-01
Кроме упомянутых документов, требуется подготовить стандартный пакет бумаг:
- документ, подтверждающий право собственности, где требуется установить расходомер;
- доверенность, в случае подачи заявления помощником собственника;
- ксерокопию паспорта.
Чтобы установить расходомер правильно, нужно соблюдать основные правила монтажа:
Прибор должен располагаться в месте свободного и беспрепятственного доступа. Техническое обслуживание или поверка должны осуществляться без затруднений.
На весь период установки прибора следует обесточить линию
Об этом предварительно договариваются с представителями компании.
Высота расположения счетчика от уровня пола – от восьмидесяти до ста семидесяти сантиметров.
Необходимо заземлить прибор.
Все автоматы должны быть подключены к счетчику.
В случае нарушения целостности пломб, важно незамедлительно вызвать специалиста для повторного опломбирования.
После монтажа расходомера производят пробное включение.
Много вопросов вызывает установка счетчика на улице. Документов, регулирующих вопрос расположения прибора, нет.
Представители компании по энергосбыту настаивают на уличном размещении счетчика, но пользователь должен знать о таких фактах:
- Установка прибора снаружи существенно уменьшает срок службы расходомера. Неблагоприятные условия окружающей среды негативно влияют на состояние прибора, при минимальных температурах внешней среды, показания часто бывают некорректными.
- Размещение прибора на улице подразумевает вероятность бесконтрольного доступа к устройству третьими лицами.
- Чтобы исключить кражу или порчу счетчика, нередко их устанавливают на высоте в три метра. Пользователю приходится снимать показания с использованием лестницы.
Есть ряд требований по установке электросчетчика:
Расходомер устанавливается в электро-шкафах, на жестких щитках.
Рекомендуемая высота монтажа прибора от восьмидесяти до ста семидесяти сантиметров.
При расположении счетчика в местах с повышенной вероятности повреждения, засорения или доступа третьих лиц, счетчик устанавливается в запираемой конструкции.
Для удобства обслуживания и снятия показаний, расходомер должен располагаться в удобном для доступа месте.
Важно правильно выбрать диаметр вводного кабеля.
Вводный кабель не может состоять из скрепленных между собой элементов.
В частном хозяйстве возможна прокладка электропроводки от счетчика в земле, на высоте по воздуху.
Какой счетчик самый лучший для дома, квартиры? Несмотря на большую популярность электронных приборов учета, механические электросчетчики остаются востребованными. В их пользу говорит отсутствие необходимости дорогостоящего обслуживания, высокая надежность и долговечность службы. В европейских странах все чаще возрождается интерес к привычным, неприхотливым электромеханическим расходомерам.
https://youtube.com/watch?v=QvDJSrut3vE
Какому прибору отдать предпочтение, нужно решать исходя из массы факторов. Выбор самого хорошего учетного оборудования требует тщательного изучения вопроса.
Какой счётчик выбрать?
Тип электросети
Перед тем как приобрести прибор, нужно выяснить особенности сети. Для трёхфазной сети требуется трёхфазный счётчик, а для однофазной — однофазный. Для дома с сетью 220 вольт можно взять более мощный прибор на три фазы — подсчёт расходования электроэнергии будет более точным
Для установки такого устройства важно лишь получить разрешение у энергосетей. При монтаже вместо трёх фаз подключается только одна либо распределяются разные группы приборов на все три, что помогает избежать перегрузок на сеть и перекосов фаз
ВАЖНО! Главное правило безопасности — подключать прибор учёта электроэнергии должен специалист. Самостоятельные действия возможны лишь при надлежащей квалификации исполнителя, но после монтажных работ всё равно следует вызвать представителя компании, которая будет поставлять электроэнергию
Такой визит необходим для опломбировки прибора.
Рисунок 3 — Опломбированный электросчётчик
Механизм электросчётчика
Трёх- и однофазные счётчики бывают индукционными и электронными. Первые — это электромеханические устройства с характерным вращающимся диском в специальном окошке на передней части прибора. Они до сих пор используются в домах с низким электропотреблением, но постепенно выводятся из эксплуатации.
ТОП популярных моделей
Рассмотрим наиболее популярные модели приборов учета электроэнергии. Все они имеют необходимые сертификаты и лицензии.
Однофазные однотарифные
Нева 103 1SO. Напряжение 220-230 вольт, сила тока 5/60 ампер. Работает при температурах от -40 до +60 °С. Первый класс точности. Межпроверочный интервал 16 лет. Устанавливается такой прибор легко, так как монтаж осуществляется с помощью DIN-рейки. Модель имеет небольшие размеры, но при этом показания счетчика легко считываются – цифры хорошо видны. Срок службы такого аппарата до 30 лет.
Меркурий 201.8. Это электронный счетчик с жидкокристаллическим экраном. Имеет первый класс точности, напряжение 220-230 В., сила тока от 5 до 80 ампер. Диапазон допустимых температур от -45 до +75 °С. Работает при высокой влажности 90%. Есть подсветка экрана. Монтаж прибора производится на DIN-рейку. Межпроверочный интервал — 16 лет, а срок службы – 30 лет.
Однофазные многотарифные
Энергомера CE102M S7 145-JV. Аппарат имеет высокую устойчивость к механическим и электромагнитным воздействиям. Класс точности 1, напряжение 230-220 вольт, сила тока 5-60 ампер. Можно подключить до четырех тарифов. Показания видны даже при обесточивании. Между регулярными поверками 16 лет.
Меркурий 200.02. Класс точности 1,0, может вести учет четырех тарифов. Напряжение 220-230 В, сила тока 5-60 А. Работает при температурах от -40 до +55 °С. Можно регулировать нагрузку и контролировать потребляемое электричество. Производитель дает 3 года гарантии на эту модель, а срок службы оценивает в 30 лет. Проверки необходимо осуществлять раз в 16 лет.
Трехфазные счетчики
Энергомера СЕ300 R31 043-J. Класс точности 1. Можно подсоединять через трансформатор. Напряжение у этой модели 230-400 вольт, сила тока 5-60 ампер. Работает при температуре -40 – +60 °С. Может вести учет в двух направлениях, прост в эксплуатации. Межпроверочный интервал 16 лет.

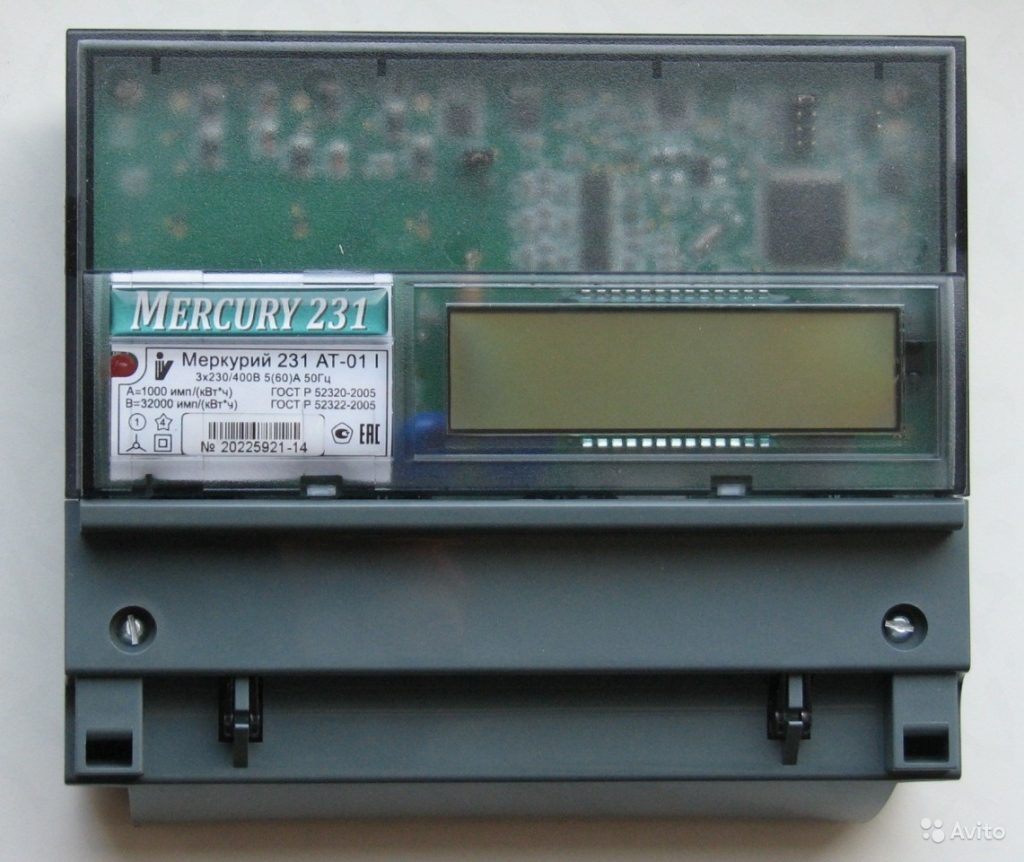

Меркурий 231 АМ-01. Этот счетчик есть как и в однотарифном, так и в многотарифном варианте. Имеет первый класс погрешности, напряжение 230-400 вольт, сила тока 5-60 ампер. Межпроверочный интервал 10 лет. Гарантия от производителя 26 месяцев. Коридор температур для работы прибора: от -40 до +55 °С. Крепить такой аппарат нужно с помощью рейки.
Электрический счетчик следует выбирать исходя из места установки. Перед покупкой лучше все рассчитать, потому что правильно подобранный аппарат может помочь существенно сэкономить на электроэнергии. А неправильно подобранный, в свою очередь, может оказаться бессмысленной тратой денег.
Как поменять счетчик электроэнергии в квартире или частном доме?
Обзор трехфазного электросчетчика марки Меркурий 230
Что делать если остановился или сломался электросчетчик в квартире?
Поверка электросчетчика: срок поверки и межповерочный интервал
Обзор однофазного электросчетчика Меркурий 201 — схема подключения
Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие
Счетчики с дистанционным пультом и автоматической передачей данных значений электроэнергии
Счетчик электроэнергии с дистанционным снятием показаний — это инновационная разработка. При выборе среди иностранных производителей следует убедиться, что программное обеспечение счетчика адаптировано под российские электросети. Представляем 6 лучших таких устройств.
Нева 103 1SO 5(60)А/230В
Электрический счетчик с пультом Нева 103 предназначен для измерения активной электрической энергии в однофазных сетях в частных домах, где потребление электроэнергии умеренное. Корпус полностью герметичен, выполнен из прочного пластика, экранирован от электромагнитных полей. Счетчик оснащен электрическим испытательным выходом активной электроэнергии, а линии можно переключать на ДПУ, выполнять перезагрузку счетчика. Предусмотрена установка только на динрейку.
Технические характеристики:
- Тип сети: 1-фазный
- Количество тарифов: 1
- Класс точности: 1
- Принцип работы: электромеханика
- Стоимость: 650 – 800 руб
- Недостатки: нет достаточной информации о параметрах сети
Меркурий 201.2 с ПДУ
Если вам необходим коммерческий учет расхода активной электроэнергии по нескольким потребителям из одного источника, тогда Меркурий 201, это то, что вам надо. Прибор автоматически заносит данные учета в журнал событий. Все действия с функционалом счетчика можно вести дистанционно с ПДУ, к примеру: переключать процентный учет потребляемой энергии, выключать учет и оставлять при этом видимость учета. Одним нажатием кнопки можно полностью выключить или включить электросчетчик.
Технические характеристики:
- Тип сети: однофазный
- Количество тарифов: 1
- Класс точности: 1
- Принцип работы: электронный
- Цена: 800 – 1400 руб
- Недостатки: не обнаружено
Меркурий 200 02
Электросчетчик Меркурий модель 200 02 1-фазный (двухфазный) 2-тарифный. Все данные архивируются в журнале событий, а управление функционалом можно осуществлять дистанционно. Счетчик адаптирован для работы с системой АСКУЭ. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика.
Технические характеристики:
- Тип сети: однофазный
- Количество тарифов: 2
- Класс точности: 1
- Принцип работы: электронный
- Стоимость: 1500 – 1900 руб
- Недостатки: не рассчитан на большую силу тока
https://youtube.com/watch?v=sk1iyUDk2Os
Энергомера CE-300 R-31
Модель CE-300 предназначена для работы в трехфазной сети с силой тока 50 А. Это вполне достаточно для дома с умеренным потреблением энергии. Все нужные данные по сети и функционалу устройства выводятся на ЖК-дисплей. Имеется дублирующая светодиодная индикация. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика.
Технические характеристики:
- Тип сети: 3-фазный
- Количество тарифов: 1
- Класс точности: 1
- Принцип работы: электронный
- Стоимость: 3300 – 3600 руб
- Недостатки: завышенная цена
Вектор 3-АМ-01
Это один из лучших электрических счетчиков, о чем свидетельствуют многочисленные отзывы о нем. Он предназначен для учета электроэнергии в сети 380 В с силой тока 100 А. В счетчике имеется защита от постороннего доступа к функционалу, реверсная блокировка, телеметрический выход, PLC-модем. На ПДУ можно дистанционно переключать проценты учета потребляемой энергии.
Технические характеристики:
- Тип сети: трехфазный
- Количество тарифов: 1
- Класс точности: 1
- Принцип работы: электронный
- Стоимость: 2800 – 3000 руб
- Недостатки: однотарифный
Меркурий 231-АТ
Если у вас в гараже налажен круглосуточный бизнес, то Меркурий 231-АТ — лучший двухтарифный счетчик. Он предназначен для работы в сети 380 В с силой тока до 60 А. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика. В плане соотношения цены/качество, это самый рациональный вариант для большого хозяйства в частном доме.
Технические характеристики:
- Тип сети: трехфазный
- Количество тарифов: 2
- Класс точности: 1
- Принцип работы: электронный
- Стоимость: 2600 – 3200 руб
Преимущества и недостатки конкретных видов приборов учета
Главное преимущество импульсных приборов учета: их простота, надежность и низкая цена. На этом плюсы оканчиваются. Механика изначально подвержена сторонним воздействиям и не обеспечивает нужного уровня точности. Не говоря уже о функциональном объеме. Главным из последнего можно назвать отсутствие автоматической передачи данных оператору-поставщику энергоносителя. Требуется непосредственное участие людей в процедуре съема показаний, отключении или активации устройства.
Снятие показаний работниками ЖКХ:
У электронного счетчика нет таких проблем. Отсутствуют движущиеся части, сложнее компоновка, наличествуют внутренние логические элементы. Все названое позволяет производить контроль работы счетчика удаленно, получая информацию о текущих показаниях в режиме онлайн и управлять самой подачей энергии потребителям. Последние две функции нужны не только управляющим компаниям, но и позволяют интегрировать прибор учета в систему «умного» дома, с целью предоставления информации потребителю. Который в свою очередь, может, к примеру, при условии наличия нужного программного обеспечения, выполнять не только контроль ситуации в общем, но и оплачивать счета в автоматическом режиме.
Кроме названых плюсов, можно вспомнить и о том, что физические принципы, заложенные в основу того, как работают счетчики аналогичного плана, не дадут осуществить искажение поступающих данных от устройств потребления методами, применяемыми в отношении импульсных приборов учета.
У цифровых счетчиков есть и минусы. В сущности, выход любого из элементов схемы приведет к его полной неработоспособности, что достаточно актуально из-за низкого качества применяемых деталей. На практике срок эксплуатации электронного счетчика ниже, чем у индукционного.
Лучшие однотарифные счетчики электроэнергии
Выбор однотарифных устройств просто огромен, однако найти во всем этом разнообразии хорошие электросчетчики не так уж просто. Нами было протестировано 40 различных моделей, чтобы вы смогли поставить себе наиболее качественный и точный прибор, который не подведет вас в эксплуатации и позволит сэкономить значительную часть семейного бюджета.
Энергомера СЕ 101 R5.1 145 М6
Если вам нужен хороший счетчик электроэнергии в квартиру, советуем присмотреться к прибору Энергомера СЕ 101. Устройство можно назвать удачным в плане сочетания цены и качества, благодаря чему оно пользуется небывалой популярностью среди владельцев как квартир, так и частных домов.
Модель стабильно работает, не допуская потери показаний даже при перебоях со светом. Это особенно актуально, если вы выбираете прибор для дачи или гаража. Электросчетчик Энергомера не боится низких температур, что расширяет возможности выбора места его установки. Крепление прибора осуществляется с помощью трех винтов. Согласно гарантии продавца, устройство будет служить вам порядка 30 лет.
Достоинства:
- Длительная гарантия;
- Низкая цена;
- Надежная конструкция;
- Большого размера цифры;
- Скромные габариты.
Недостатки:
- Отсутствие цифрового табло учета;
- Неудачный способ крепления.
Меркурий 202.5 5-60А/220В кл.т.1,0
Однотарифный счетчик Меркурий 202.5 по праву занимает свое место в этом рейтинге, современный прибор с классическим дизайном отвечает всем требованиям покупателей. Судя по отзывам, устройство может работать при низких температурах и высокой влажности (-45/90%). Прибор имеет технологический запас по классу точности, что гарантирует правильность показаний. В технологию прибора заложен шунт для измерения тока, а импульсный выход позволяет использовать счетчик как автономно, так и в системе АСКУЭ.
Производитель гарантирует непрерывную работоспособность устройства на протяжении 30 лет. Также стоит отметить скромные габаритные размеры и небольшую массу. За столь невысокую стоимость, вы получите исправно работающий электросчетчик, который можно установить хоть на лестничной площадке, хоть в неотапливаемом погребе.
Достоинства:
- Низкая стоимость;
- Механическая индикация;
- Высокая точность показаний;
- Прибор можно установить самостоятельно;
- Долговечность.
Недостатки:
Иногда бывают заводские браки.
Простой в эксплуатации, счетчик Меркурий 202.5 понравится тем, кто ищет современный прибор, выполняющий свои непосредственные функции. Конечно, устройство не поддерживает многие опции, но для установки на даче или в гараже он идеален.
Тайпит Нева 103/5 1s0
Говоря о хороших электрических счетчиках, нельзя не упомянуть о приборе Тайпит Нева 103/5. Устройство имеет сертификат соответствия, поэтому будет служить вам верой и правдой весь заявленный производителем срок. Счетчик оснащен простым 7-разрядным отсчетным устройством, его можно установить в любое помещение благодаря большому рабочему температурному диапазону от -40 до +60 С.
Отдельно стоит упомянуть о креплении этого электросчетчика к поверхности. В комплекте идут стопоры обратного хода, светодиодный индикатор, шунт и винтовые клеммы. При монтаже прибора используются удобные дин-рейки. Установка устройства займет пару минут, а прочные защелки обеспечат надежно крепление к стене.
Достоинства:
- Крепкая монтажная защелка;
- Низкая стоимость;
- Длительный срок службы;
- Неразборный корпус;
- Надежная конструкция;
- Точные показания;
- Небольшие габариты, малый вес.
Недостатки:
Несовпадение индикации, что может вводить в заблуждение.
Электросчетчик Тайпит Нева 103/5 имеет хорошие отзывы среди потребителей и экспертов. Если вы не хотите тратить много денег, и при этом желаете получить качественный прибор, лучше выбрать именно его.
Самостоятельное подключение счетчика
Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.
Требования закона
Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:
- Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
- Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
- Питание к розетке следует подключать через автомат.
- Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
- Выбор сечения подключаемых проводников производится согласно проектной документации.
Набор инструментов и материалов для монтажа
Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:
- плоскогубцы;
- отвертку;
- индикатор;
- мегомметр;
- уровень строительный;
- лестницу;
- монтажный пояс.
Материалы выбираются согласно спецификации в проектной документации.
К материалам относятся:
- защитные автоматические выключатели;
- проводники и кабели;
- тросовая продукция.
Схема подключения счетчика
Схемы подключения счетчиков имеют два вида:
- прямого действия (ток нагрузки до 100 ампер);
- косвенного действия (через измерительные трансформаторы тока и напряжения).
Однофазного
Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.
Принципиальная схема подключения однофазного счетчика
На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.
На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.
https://youtube.com/watch?v=TDJ2SrSzOlQ
Трехфазного
Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.
Принципиальная схема прямого действия для трехфазного счетчика
Питание подключается к следующим клеммам:
- фаза А-1;
- фаза В-3;
- фаза С-5;
- нуль-8.
Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.
На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.
Ниже представлена схема косвенного подключения прибора учета электрической энергии.
Косвенное подключение трехфазного счетчика
Установка счетчика: основные правила
Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):
- Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
- Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
- Нельзя допускать скрутки и ответвление проводов.
- Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
- При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.
В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.
- Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
- Выбирается щитовая и проводниковая продукция согласно проекту.
- Щит учета устанавливается на место монтажа.
- Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
- Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
- Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
- Опломбирование счетчика энергоснабжающей компанией.
Принцип работы всей системы
Автоматическая передача показаний счётчиков электроэнергии производится последовательно по трём этапам:
- Снятие показаний.
- Передача их в центр сбора.
- Анализ и передача на хранение.
Принцип работы системы контроля сбора данных
На первом этапе задействованы сами счётчики. Сюда же можно добавить различные приборы контроля, которые подключаются непосредственно к каналу интерфейса. Сам канал используется для передачи полученных данных. Необходимо отметить, что возможности передатчика данных ограничены, поэтому к одному из них можно подключить не более 32 контролирующих прибора.
Что касается второго этапа, то здесь всю работу выполняют контроллеры. Последние считывают передающую информацию и транспортируют сигнал между двумя линиями интерфейсов.
Третий этап – это сервер, установленный в энергосбытовой организации. Самое главное во всей это связке – программное обеспечение. Именно оно позволяет проводить все операции и периодически перенастраивать работу приборов.
Трёхфазная или однофазная конструкция
Прежде чем сменить свой старый счётчик на новый аналог с учётом тарифов день и ночь нужно определится, в какой цепи электрического тока он будет использоваться – двух- или трёхфазной. Для этого нужно ознакомиться с технической документацией по электроснабжению квартиры или дома потребителя в которой будут указаны параметры подходящего прибора учёта электричества. Если доступа к таким документам нет по каким-либо причинам, то можно просто выяснить напряжение в сети.
Стандартные сети переменного тока бывают 220 или 380 Вольт, о чём можно узнать, взглянув на табло старого прибора. Если на электросчётчике указана только одна цифра 220 Вольт, то необходимо приобретать однофазную модель. В случае если на приборе будет обнаружено обозначение 220/380 тогда это трёхфазный электросчётчик.
Где применяются счётчики электроэнергии
В жилых домах, квартирах, офисных зданиях чаще всего устанавливаются однофазные счётчики, подключаемые к сети 220 В. Они позволяют организовать надёжное подключение разнообразного оборудования: климатической техники, источников освещения, компьютеров и прочих бытовых приборов, работающих в сети с частотой 50 Герц.
Трёхфазные устройства прямого или трансформаторного подключения встречаются на промышленных объектах, в производственных помещениях, где размещено оборудование с питанием 380 В. Высокомощные приборы (станки, плиты, холодильные агрегаты) требуют использования сети повышенного напряжения. Трёхфазный счётчик также способен измерять расход электроэнергии в сети 220 В, что делает его универсальным.
