Ремонт led подсветки в телевизорах samsung и lg

Основные настройки программы

Чтобы перейти к экрану основных настроек необходимо нажать на соответствующую кнопку на главном экране программы, как показано на картинке ниже:

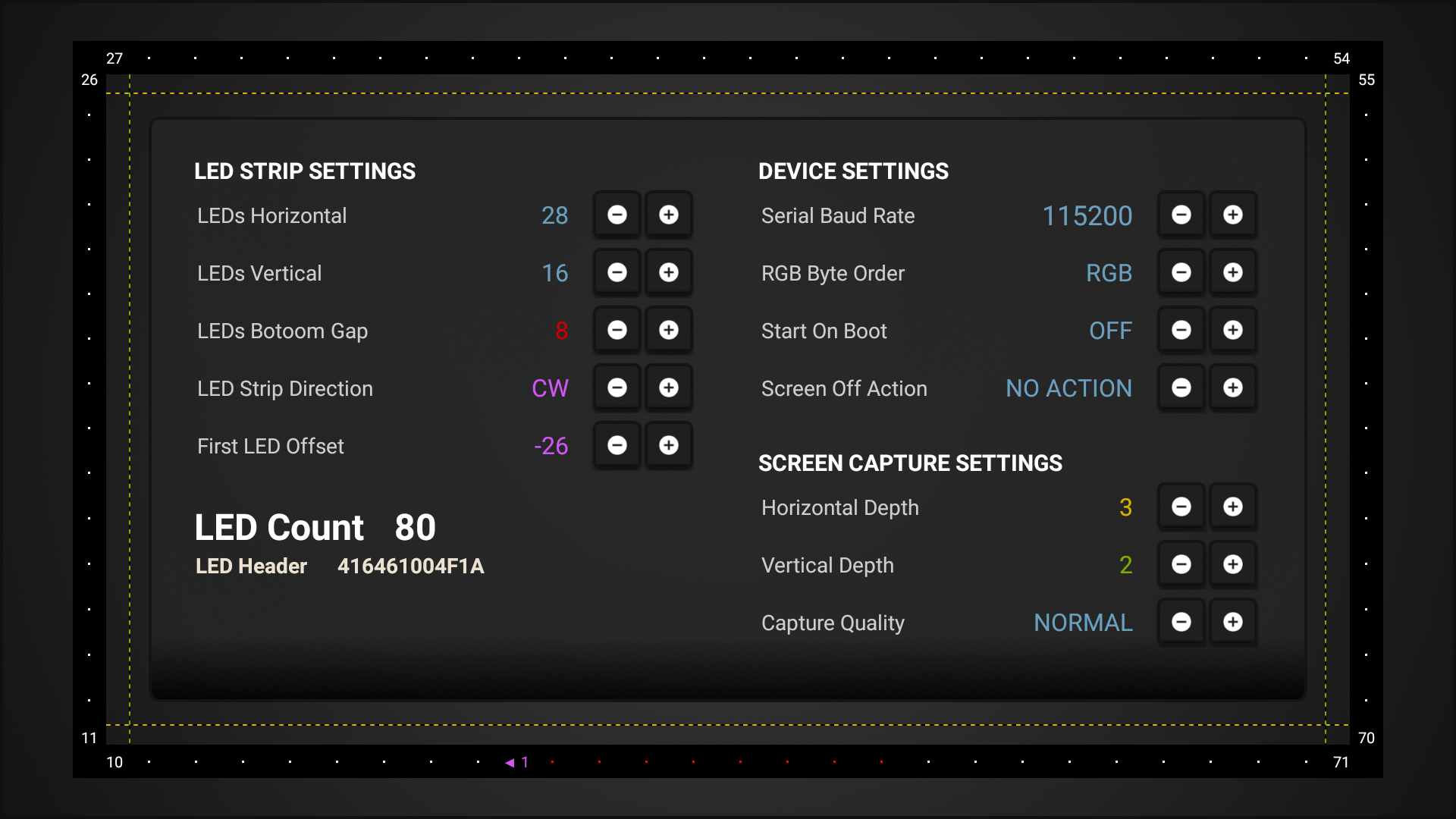

Далее откроется окно основных настроек :

На этом экране представлены три раздела настроек: LED STRIP SETTINGS, DEVICE SETTINGS и SCREEN CAPTURE SETTINGS, рассмотрим эти разделы подробнее:

LED STRIP SETTINGS — В этом разделе собраны настройки описывающие конфигурацию и размещение вашей светодиодной ленты на телевизоре или мониторе. Этот раздел имеет несколько настроек, давайте рассмотрим их подробнее:

LEDs Horizontal — Эта настройка задает количество светодиодов в нашей светодиодной ленте по горизонтали, в моем случае, для экрана 42″ получилось 28 светодиодов:

LEDs Vertical — Эта настройка задает количество светодиодов по вертикали, в моем случае, для экрана 42″ получилось 16 светодиодов:

LEDs Bottom Gap — Если ваш экран стоит на подставке, вам может потребоваться промежуток, в котором нет светодиодов, в нижнем горизонтальном сегменте светодиодной ленты, данная настройка позволяет задать этот промежуток(измеряется в количестве светодиодов).

Если смотреть с обратной стороны экрана:

То же самое в настройках программы:

LED Strip Direction — Эта настройка задает направление вашей светодиодной ленты и должна соответствовать маркировке нанесенной на саму светодиодную ленту, может принимать значения «CW»(Clock Wise) что значит — По часовой стрелке и «CCW»(Counter Clock Wise) — Против часовой стрелки.

First LED Offset — Данная настройка отвечает за смещение расположения первого светодиода в ленте относительно левого верхнего угла экрана(если смотреть на него спереди). Эта настройка показывает, в каком месте у нашей ленты начало, куда мы будем подключать наш микроконтроллер(Arduino) и откуда сигнал пойдет по цепи в направлении указанном в настройке «LED Strip Direction».

Например, ниже на картинках показана настройка смещения на четыре светодиода от нулевой точки(левый верхний угол экрана) и выбор направления светодиодной ленты:

Смещение First LED Offset на четыре светодиода:

Направление светодиодной ленты «CW» — по часовой стрелке:

DEVICE SETTINGS — Данный раздел содержит базовые настройки программы, настройки скорости соединения с микроконтроллером(Arduino), настройки порядка вывода цветов при отправке данных на микроконтроллер, настройки автозагрузки программы при старте системы, настройки поведения программы при выключении экрана:

Рассмотрим эти настройки более подробно:

Serial Baud Rate — Данная настройка позволяет выбрать скрость передачи данных между вашим Android устройством и микроконтроллером Arduino

Важно понимать, что такая же скорость передачи данных должна быть выбрана и в настройках скетча(#define BAUD_RATE 115200) для Arduino AAA.ino о котором мы говорили в описании по сборке подсветки:

RGB Byte Order — Настройка определяет в какой последовательности отправлять данные о цвете на микроконтроллер Arduino, RGB, RBG, GBR, GRB и т.д. Если вы ипользуете скетч для Arduino из этого описания, то данный параметр менять не требуется, по умолчанию RGB:

Start On Boot — Настройка позволяет включить/выключить автозагрузку программы в последний активный режим работы на этапе загрузки операционной системы Android:

Screen Off Action — Настройка позволяет выбрать поведение подсветки при отключении дисплея, например можно включать режим «SINGLE COLOR MODE» или «COLOR EFFECT MODE». Так же есть возможность выключать все активные режимы или бездействовать при отключении дисплея. При повторном включении дисплея, программа вернется к последнему активному режиму работы, который был до выключения дисплея:

SCREEN CAPTURE SETTINGS — В данном разделе находятся настройки предназначенные для управления режимом работы подсветки «SCREEN CAPTURE MODE»:

Рассмотрим эти настройки более подробно:

Horizontal Depth — Настройка задает глубину зоны захвата изображения по горизонтали. Глубина зоны захвата измеряется в процентах от размера экрана по высоте. Желтая пунктирная линия на картинке показывет текущую глубину зоны захвата:

Vertical Depth — Настройка задает глубину зоны захвата изображения по вертикали. Глубина зоны захвата измеряется в процентах от размера экрана по ширине. Зеленая пунктирная линия на картинке показывет текущую глубину зоны захвата:

Capture Quality — Настройка задает уровень качества захватываемого изображения. Чем выше качество, тем более точно и детально подсветка будет соответствовать изображению на экране. Высокие значения данной настройки могут снизить производительность на слабых системах:

LCD технология

Обычная подсветка LCD – это простая люминесцентная лампа холодного света, установленная в корпусе монитора перед дисплеем.

Такое освещение позволяет создать палитру разных цветов. Энергопотребление при электролюминесцентной подсветке сравнительно невысоко, но для ее работы требуется источник переменного тока высокой частоты. Преобразователи для функционирования источника света потребляют в среднем 25 Ватт в час.

Долговечность LCD (уменьшение яркости вдвое от начальной) составляет примерно 5 тысяч часов, на что влияет установленная интенсивность свечения.

Люминесцентная лампа обычных мониторов LCD

Стоит ли заморачиваться

Фоновая подсветка выглядит очень эффектно, ее однозначно стоит попробовать всем любителям смотреть фильмы или сериалы на большом экране. При использовании Apple TV, для работы с игровыми консолями или просто для беспроблемной работы из коробки выбирайте более дорогое готовое решение.

При этом будьте готовы к ограничениям по максимальному разрешению картинки, отсутствию некоторых режимов с высокой частотой кадров либо отсутствию объемного звука.

В остальных случаях лучше попробовать более доступное и настраиваемое решение на базе телевизионной приставки. Если используете ТВ-бокс на основе Windows-компьютера, получите самую простую и беспроблемную настройку, а вот с боксами на Android придется повозиться с параметрами.

В любом случае получите очень эффектное дополнение для своего телевизора или просто красивую фоновую подсветку для интерьера.

Если же вы не можете идти на указанные компромиссы, не готовы тратить время на подбор настроек и хотите самое беспроблемное решение – выбирайте телевизоры Philips с оригинальной запатентованной технологией.

iPhones.ru

Менять телевизор не придется.

Типы подсветки Edge-LED

Светодиоды подсветки снизу

Этот тип подсветки Edge-LED сосредотачивает все светодиоды в нижней части телевизора. Хотя производители не любят указывать, сколько светодиодов они используют, скорее всего, это тип с наименьшим количеством светодиодов.

В спецификациях можно иногда увидеть отсыл на наличие локального затемнения у телевизоров этого вида, но это довольно расплывчатое определение «локальности». Даже если каждый светодиод является управляемым независимо (очень маловероятно), при функционировании локального затемнения мы сможем увидеть только тусклые колонки, которые растягиваются сверху вниз. Что-то вроде этого:

Что это значит? Мы сейчас смоделируем, как может выглядеть нижняя подсветка в случае локального затемнения с ночным пейзажем. В идеале луна яркая, а остальная часть сцены тёмная. Так и обстоит дело с плазмами, OLED-дисплеями. В LCD/LED телевизоре, чтобы сделать луну яркой, нужно затемнить все светодиоды на ленте подсветки, за исключением тех, что находятся непосредственно под луной. В итоге освещённым оказывается весь участок сцены под и над луной:

Подсветка сверху и снизу

Как вы можете догадаться, этот вариант имеет светодиодные ленты на верхнем и нижнем краях экрана. Локальное затемнение здесь немного лучше, и зоны засветки будут немного меньше, например:

Ещё раз подчеркнём, это моделирование засветов. В реальности всё выглядит помягче, не пугайтесь!

Подсветка слева и справа

Своего рода альтернатива предыдущему варианту. Поэтому и засвет вытянут по горизонтали, а не по вертикали:

Так называемое «растекание», которое было бичом первых ЖК-панелей с локальным затемнением. У лучших телевизоров лишь изредка встречаются артефакты, подобные тем, что на картинках. Теперь уже процессор обработки следит за яркостью соседних светодиодов подсветки Edge-lit LED, не позволяя ей иметь слишком сильно отличающиеся значения. Таким образом, в этом примере изображения процессор пригасит свет луны, но зато на небе не будет никаких её гало.

Подсветка со всех сторон (All sides)

Сейчас это менее распространённый метод, поскольку он требует больше светодиодов, чем любые другие типы краевой подсветки Edge-LCD. Локальное затемнение в этом случае может быть немного точнее, но по-прежнему ограничено большущими зонами. Подсветка All-Sides сначала часто встречалась у телевизоров. Но по мере того, как улучшались световые каналы, стало возможным уменьшить число светодиодов (чтобы сделать более дешёвыми LED / LCD дисплеи), этот метод стал довольно редким.

Улучшение точности подсветки

Как видим, боковая подсветка Edge-LED практически исчерпала свои возможности точного диммирования участков экрана. Чтобы обеспечить максимальную однородность чёрного цвета, нужно иметь возможность адресно управлять свечением единичных светодиодов, или по крайней мере, светом очень небольших групп светодиодов. И об этом мы ещё обязательно расскажем.

Ремонт подсветки

Наверняка каждый из нас сталкивался с поломкой бытовой техники.

В этом случае необходимо обратиться в сервисный центр или попытаться исправить ситуацию самостоятельно в домашних условиях.

Предлагаем Вашему вниманию инструкцию с подробным описанием по ремонту световой матрицы. Она включает в себя:

Разбираем заднюю панель монитора. Для этого понадобится шестигранная отвертка. Ей откручиваем болты, которые удерживают защитную крышку.

В нижней части корпуса имеются два паза, которые отделяют заднюю и переднюю часть корпуса. Плоской отверткой аккуратно погибаем пластиковые защелки по всему периметру монитора.

В результате перед нами располагается металлический корпус. В верхней части располагается небольшая плата со световыми элементами.

Как проверить подсветку для монитора? Для этого нам понадобится прибор вольтметр. Он поможет отследить реакцию в процессе наведения щупов на металлические ножки диодов. При передвижении отмечаем наличие скачков стрелок в области исправных ламп.

Неисправные детали необходимо заменить на новые. Где купить подсветку для монитора? Приобрести их,можно, в специализированных магазинах электротоваров

При выборе подходящей модели важно учитывать мощность и размер лампового устройства.

Переделка подсветки экрана требует наличия специального оборудования. Для этого понадобится паяльник, пинцет. Первым делом необходимо удалить неисправные детали. Далее, осуществляем замену светодиодов.

Завершающим действием будет проверка работоспособности оборудования. При включении монитора отмечают яркое свечение холодного оттенка.

Что лучше выбрать

Выбор в пользу конкретной модели предполагает учет ряда факторов, которые определяют персональные предпочтения будущего владельца и условия эксплуатации телевизионного приемника:

  1. Тонкий корпус телевизоров с боковым расположением светодиодов хорошо смотрится на ровных стенах.
  2. При эксплуатации телевизора с подвесным или наклонным расположением экрана, лучше выбирать приемники Direct LED, так как со временем в таком положении появляется вероятность деформации рассеивателя света жидкокристаллической матрицы.
  3. При выборе способа подсветки стоит помнить, что при всех остальных равных условиях, телевизионные приемники с технологией Edge LED обладают более высокой яркостью, чем их конкуренты с задним расположением светодиодов.

При выборе телевизора с тем или иным способом подсветки ЖК матрицы следует помнить одно простое, но определяющее правило — недобросовестный производитель может нивелировать все достоинства любой технологии.

Примеры популярных моделей LED-телевизоров

Одни из самых лучших моделей LED-телевизоров мы представили ниже с описанием характеристик и главных достоинств:

Thomson T32RTL5130

Качественная сборка LED-модели и доступная цена вывели телевизор в первые ряды по популярности. Покрытие экрана глянцевое, что влияет на усиление сочности цветов и общей яркости изображения.

Ключевые характеристики

  • Диагональ — 32 дюйма
  • Разрешение — 1366*768
  • Частота матрицы — 50/100 Гц
  • Мощность звука — 10 Вт
  • Режим 3D

Лучшие предложения

LG 43LM6500

Очень красочный и яркий дисплей телевизора оснащен глянцевым антибликовым покрытием. Несмотря на невысокие показатели по частоте, улучшение изображения картинки достигается с помощью 4-ядерного процессора графики.

Ключевые характеристики

  • Диагональ — 42.5 дюйма
  • Разрешение — 1920*1080
  • Частота матрицы — 60 Гц
  • Мощность звука — 20 Вт
  • Поддержка искусственного интеллекта; управление голосом.

Лучшие предложения

Samsung UE49NU7300U

Модель оснащена современным изогнутым экраном, что дает возможность наслаждаться картинкой без границ. Из преимуществ можно выделить тип платформы Tizen, поддержку HDR10, а также возможность записи и остановки видео.

Ключевые характеристики

  • Диагональ — 48.5 дюйма
  • Разрешение — 3840*2160 4К
  • Частота матрицы — 60/120 Гц
  • Мощность звука — 20 Вт
  • Изогнутый экран

Лучшие предложения

Philips 50PUT6023

Ультратонкий LED-телевизор с глянцевым экраном, который дополнительно оснащен антибликовым покрытием. За улучшение изображения отвечает процессор Pixel Plus Ultra HD.

Ключевые характеристики

  • Диагональ — 50 дюймов
  • Разрешение — 3840*2160 4К
  • Частота матрицы — 60/80 Гц
  • Мощность звука — 16 Вт
  • Запись телепередач

Лучшие предложения

Как менять диоды

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

Где брать запчасти

Сегодня найти запчасти для своего ТВ не составит труда. Самый простой способ — заказать их у производителя модели. В этом случае можно купить готовые линейки в сборе, с проводниками, диодами и наклеенными на них линзами. Их нужно просто установить на свои штатные места и подключить. Но есть проблема долгой поставки и достаточно высокой цены.

Второй вариант — заказать светодиоды в интернет магазинах или на площадке Алиэкспресс. В этом случае цена комплекта будет приемлема, но ждать придется достаточно долго. Наконец, есть вариант похода по сервисным мастерским с целью выбора и покупки световых элементов, уже бывших в употреблении.

Профилактика

Чтобы не допустить повторения неисправности, нужно открыть меню телеприемника, найти в нем яркость подсветки (не нужно путать с яркостью экрана) и выставить этот показатель на 75%. В этом случае лампы будут функционировать в нормальном режиме, и на них будет поступать обычное (а не повышенное) напряжение, что позволит существенно продлить их срок службы.

Итак, если телевизор не выводит изображение, но звук при этом присутствует, очень часто причина кроется в неисправной LED-подсветке. Для ее ремонта можно прибегнуть к помощи специалиста, но, зная правильный порядок действий и купив новые детали, починить телевизор можно самостоятельно в домашних условиях. Однако если нет уверенности в своих силах и опыта в тонких радиоэлектронных работах, то лучше воспользоваться услугами профессионального мастера, чтобы не усугубить ситуацию.

Принцип работы ЖК-матрицы

В современных мониторах все ЖК-матрицы работают на принципе просвета. Это означает, что в приборе должен функционировать источник света, который и будет просвечивать матрицу насквозь.

Виды подсветок матрицы

Для телевизоров и стационарных ЖК-дисплеев сегодня очень часто используют прямой тип подсветки. Это означает, что источник света (светодиоды и лампы) будет располагаться по всей площади панели. При этом для подсветки ЖК-матрицы в современных приборах используют два блока, каждый из которых состоит из двух ламп. Они располагаются снизу и сверху монитора. В результате они размещаются таким образом, чтобы создавать равномерную подсветку ЖК-матрицы. Такая конструкция позволяет подсветки работать даже в ситуации, когда одна из ламп вышла из строя. Вот именно здесь и начинается самое интересное, так как за питание ламп отвечает инвертор.

Инвертор для питания ламп

Когда одна лампа перестает работать, инвертор «видит», что подсветка потеряла свою равномерность. В результате инвертор прекратит свою работу, чтобы не привести к дальнейшим неполадкам подсветки. Таким образом именно инвертор является той причиной, по которой после выхода из работы одной из 4-х ламп, подсветка еще некоторое время функционирует.
Вот теперь, когда мы выяснили все, что нужно знать о подсветки монитора, можно приступать к его разборке и замене ламп старого образца на светодиодную ленту.

Несколько слов о недостатках

  • Существенное снижение Contrast ratio монитора на рабочем режиме.
    Это ИМХО главный недостаток подобного способа борьбы мерцанием.
    Тут мне нечего возразить, я об этом уже несколько раз говорил выше.
    Например для моего монитора Samsung LT T32E310EX измеренные с помощью Contrast ratio test значения
    • При максимальной яркости экрана 309 cd/m2 Contrast Ratio 1961:1 (максимальное значение для данного монитора)
    • При рабочей яркости экрана 126 cd/m2 Contrast Ratio 764:1

    Т.е. выигрыш по уменьшению рабочей яркости практически равен потере Contrast ratio. Что в общем-то неудивительно — подсветка в обоих случаях одинаковая (максимальная), глубина чёрного соответственно тоже, а белый во втором случае существенно «притушен», и как следствие снижение динамического диапазона и потеря Contrast ratio.
    Это может быть особенно заметно, если у Вас монитор с изначально невысоким Contrast ratio, например 700:1 (некоторые типы IPS матриц), тогда в результате мы получим Contrast ratio всего около 300:1
    Допустимо ли это — решать только Вам.

  • Ускоренная деградация LED светодиодов подсветки.
    При обсуждении меня периодически об этом спрашивают.
    Гм… Не знаю… Может быть…
    С одной стороны изготовитель вроде не запрещает включение подсветки на 20-из-20, да и при настройке «из коробки» она включена почти на полную (ЕМНИП на 17-из-20), но с другой стороны любые девайсы при высокой нагрузке «изнашиваются» больше, чем при малой. Это относится и к процессорам, и к SSD, и к автомобилям, и к утюгам, ну и к светодиодам тоже.
    Другое дело — насколько существенным будет снижение ресурса, и повлияет ли как-то на время эксплуатации. Не могу сказать…
    Хотя на своем мониторе около года начал замечать, что в паре мест несколько увеличилась неравномерность заливки белым. Пока это видно только на сплошной заливке, и например в браузере или документе с текстом это практически незаметно. В этом мониторе используется задняя подсветка, и похоже, что парочка светодиодов несколько деградировала. Связано ли это с максимальной подсветкой не могу сказать. Во всяком случае на втором таком же мониторе, купленном менее чем через полгода после первого пока подсветка такая же равномерная, как и была вначале (тьфу^3), так что возможно попался такой экземпляр (хотя 5 лет…, 12+ часов в день…).
    В общем пока попробовал снизить уровень подсветки до 18-из-20 (коэффициент заполнения ШИМ 85%), неравномерность заливки за год вроде бы не увеличивалась, для глаз вроде тоже нормально.
  • Увеличенный расход электроэнергии
    Об этом меня тоже периодически спрашивают.
    Ну, давайте прикинем:
    У Samsung LT T32E310EX максимальная потребляемая мощность 69 Ватт.
    Предположим, что из них 50 Ватт потребляет подсветка, а 19 Ватт вся остальная электроника.
    Если бы мы включили подсветку монитора не на 20-из-20, а допустим на 10-из-20 (половину мощности), то мы бы сэкономили 25 Ватт потребляемой мощности.
    За год в режиме 12/365 (~4000 часов) получим «лишнее» потребление 100 кВт⋅ч или около 500 рублей.
    Много это или мало — судить вам (тем более что для вашего монитора цифры наверняка будут другими).
    Ну а сколько было сожжено «тонн баррелей нефти», и уничтожено сотен гектаров леса — оставим Грете Тумберг.
    ₽.$. У меня вместе с монитором и компьютером (который кстати тоже потребляет энергию) автоматичеки включается 10-ваттная лампа «задней подсветки» стены за рабочим местом, дополнительная 5-ваттная USB LED-лента на на верхней кромке монитора для дополнительного освещения стены, а также 10-ваттная лампа сверху чуть правее головы для освещения клавиатуры и рабочего места. Слева окно с жалюзи и… еще одна лампа, включаемая вручную при необходимости. Ну и общее комнатное освещение — пять 10-ваттных ламп.
    Ужас-ужас… Только Грете Тумберг об этом не говорите…

forum.ixbt.com

Типы светодиодной подсветки

С изобретением компактных ультраярких светодиодов, перед производителями стал вопрос: «Как их разместить, чтобы одновременно получить изображение высокого качества и сэкономить?» В поисках ответа появилось несколько типов светодиодной подсветки, среди которых выделяют два основных:

  • торцевая (Edge), именуемая также боковой или краевой;
  • матричная (Direct), собранная на wled или rgb led.

По способу управления свечением также существует два типа подсветки: статическая и динамическая. В первом случае яркость всех светодиодов меняется одинаково независимо от изображения. Во втором случае каждый светодиод или группа индивидуально взаимодействуют с соответствующим участком LCD-матрицы.

Edge

Светодиоды в боковой подсветке располагают одним из способов:

  • по бокам;
  • сверху и снизу;
  • по периметру.

Выбор того или иного способа размещения зависит от размера экрана и технологии производства. В этот тип подсветки устанавливают только белые светодиоды (white LED). Излучаемый ими световой поток проходит через рассеиватель и систему из световодов, освещая, таким образом, весь экран.

Direct

Direct подсветку реализуют двумя способами. Первый, наиболее распространённый, собирают на белых LED или WLED, что в принципе одно и то же. Она может быть как статической, так и динамической, что зависит от модели телевизора.

Второй предполагает использовать вместо белых – RGB светодиоды. С их помощью удаётся регулировать не только яркость, но и задавать любой цвет из всего видимого спектра. За счёт высокой скорости переключения светодиоды прекрасно отрабатывают подаваемый сигнал и успевают за быстро меняющейся картинкой на экране. RGB-подсветку строят только по динамическому принципу.

Дисплеи с матричной подсветкой выделяются отличной контрастностью и цветопередачей по всей площади экрана. Это главный их плюс, который перекрывают сразу несколько недостатков, а именно:

  • высокая стоимость;
  • большое энергопотребление, сравнимое с CCFL технологией;
  • толщина корпуса более одного дюйма.

При выходе из строя одного из светодиодов гаснет вся линейка. На экране это явление отразится в виде затемнения некоторой области. Самостоятельно заменить перегоревший элемент на аналогичный не получится, так как найти точную копию с такой же линзой практически невозможно. В итоге замене подлежит вся линейка.

Как работает Ambilight и его аналоги

Для начала нужно понять, как все это работает. Специальный модуль захватывает и анализирует изображение на экране, чтобы понять цвет области по периметру матрицы. После этого на находящуюся сзади адресную RGB-ленту подается аналогичный сигнал.

Захват производится несколько раз в секунду, с такой же частотой обновляется свечение диодной ленты сзади. Разумеется, для этого нужны серьезные ресурсы. Чем выше разрешение картинки, тем больше пикселей приходится обрабатывать при захвате.

Все решения, которые повторяют технологию Ambilight, делятся на два типа: на основе внешнего декодера или на основе телевизионной приставки.

◉ Первый тип представляет собой отдельную коробку с HDMI-входом и аналогичным выходом. Внутри находится небольшой одноплатный компьютер (чаще всего на основе Raspberry Pi), который принимает выводимый сигнал с любого источника. На вход могут быть подключены TV-приставки или консоли. Внутри происходит процесс захвата, а на выходе картинка выводится на телевизор.

Преимущество такого решения в простоте подключения. Никаких сложных схем, дополнительного ПО и настроек. Коробочка просто помещается между источником сигнала и его приемником (телевизором).

Минус такой коробки тоже очевиден – чаще всего она будет выдавать картинку хуже, чем на входе. Мощности модуля может не хватать, чтобы ретранслировать 4K, иногда не будет поддержки HDR, бывают случаи, когда коробки не поддерживают нужный показатель FPS или банально не передают объемный звук. Здесь все упирается либо в мощность начинки, либо в стандарт порта HDMI.

Купить готовое решение для фоновой подсветки – от 6528 руб.

◉ Второй вариант является более доступным, процесс захвата при этом происходит на телевизионной приставке при помощи специального ПО. В таком случае нужен лишь небольшой маломощный модуль для управления диодной лентой.

Преимущество такой системы в ее цене. А вот главные недостатки в серьезных требованиях к используемой ТВ-приставке. Нужен достаточно мощный процессор, который справится как с воспроизведением контента, так и с захватом картинки для декодирования.

Кроме этого на некоторых чипах отсутствует физическая возможность захвата изображения из-за особенностей его вывода. Например, достаточно распространенные процессоры Amlogic при декодировании картинки создают специальный защитный слой, который не позволяет сделать захват изображения. Чаще всего выход из ситуации есть, но придется возиться с настройками приложения для захвата, искать подходящие плееры и подбирать удачную комбинацию параметров.

Купить набор для сборки фоновой подсветки на базе ТВ-приставки – от 831 руб.

Для сегодняшнего обзора выбрал второй вариант: он банально стоит дешевле и с настройкой немного помучиться захотелось.

Подготовка к работе

Для проведения ремонта LED телевизора понадобятся:

  • профессиональная паяльная станция, дующая тонкой струей очень горячего воздуха, в дальнейшем — фен;
  • флюс;
  • немного олова для лужения контактных площадок;
  • в зависимости от выбранной стратегии замены, небольшое количество тонкой медной проволоки;
  • ножницы;
  • пинцет;
  • суперклей.

Понадобится и главный инструмент, прибор для проверки светодиодных линеек LED телевизоров. Это может быть мультиметр. Удобно действовать тестером с возможностью установки рабочего напряжения. Отлично себя показывает лабораторный трансформатор с тонкими контактными щупами. Как именно использовать эти приборы, будет понятно из следующих разделов.

Чтобы не повредить элементы матрицы и другие сложные компоненты телевизора, мастеру желательно подготовить себе много свободного пространства. Как минимум, два габарита экрана. На этой площади будет размещена отдельно матрица и блок светодиодной подсветки.

Важно! Оставлять отпечатки пальцев и другую грязь на линзах, светоотражателях, дисплее и защитной пленке нежелательно, поэтому нужно тщательно вымыть руки и очистить корпус телевизора. Не будет лишним запастись безворсовыми салфетками, надеть плотно застегиваемую чистую спецовку, работать в незапыленном помещении и применять антистатические браслеты.
