Уличные светильники на солнечных батареях в саду

Содержание

Схема светильника на солнечной батарее: схемы и характеристики

Любое электронное и электротехническое устройство обладает определенными техническими характеристиками, которые зависят от компонентов, из которых они собраны.

В зависимости от используемых электронных частей, которые могут различаться по своим параметрам, при одинаковой электрической схеме устройства, в результате можно получить различные технические характеристики, определяющие возможность его использования.

Схема садового светильника

Конструктивно, садовый светильник, работающий на солнечной батарее, состоит из следующих частей:

  1. Корпус – может быть различной конструкции, в зависимости от способа установки, материала, используемого при изготовлении и его предназначения.
  2. Солнечная батарея – является источником питания электрического аппарата.
  3. Источник света – электрическая лампа, как правило малой мощности (светодиод) и значительным световым потоком.
  4. Устройства автоматики – датчики освещенности и движения, обеспечивают включение в темное время суток и при попадании движущегося объекта в зону охвата датчика, соответственно.
  5. Аккумулятор (АКБ) – является накопителем электрической энергии, обеспечивающей работу источника света.
  6. Электронный блок (контроллер) – отвечает за режим заряда аккумулятора и работу источника света.
  7. Коммутационный аппарат – служит для отключения прибора, когда нет необходимости в его работе.

Схематически, садовый светильник, работающего на солнечной батарее, выглядит следующим образом:

На данном рисунке коммутационные устройства и средства автоматики не указаны. Принцип работы основан на преобразовании солнечной энергии в электрическую, которое происходит внутри фотоэлементов, являющихся основой солнечной батареи.

Все элементы – АКБ, контроллер и источники света, помещаются в общий корпус, солнечная панель может в него встраиваться или быть выносной, в соответствии с конструкцией конкретной модели.

Схема светодиодного светильника

Схема светильника, у которого в качестве источника света, используются светодиоды, аналогична выше приведенной, с той лишь разницей, что при наличии нескольких светодиодов в одном светильнике, появляется возможность создать режим работы устройства, когда в зависимости от заданных параметров, светят лишь часть светодиодов или все их количество.

Простейшая электронная схема подобного устройства, может выглядеть следующим образом:

Работа светодиодов осуществляется от аккумуляторов, которые заряжаются от солнечной батареи. Стабилизаторы, диоды и катушки индуктивности, обеспечивают требуемые параметры напряжения в цепях питания и зарядки. Светодиоды светятся одновременно, при достаточном заряде аккумуляторных батарей.

Схема китайского светильника

Среди товаров, в конструкции которых предусмотрено электроснабжение электрических компонентов от солнечной батареи, большая доля принадлежит продукции китайских производителей, это относятся и к солнечным светильникам.

Схема подобных устройств может быть различна, в зависимости от требований, предъявляемых к конкретной модели. Принципиальная схема и внешний вид одной из моделей таких устройств, а именно — Solar Garden Light, приведены ниже.

В данной схеме предусмотрена установка выключателя, который позволяет выключать источник света в дневное время и включать, по мере необходимости.

Данная модель, изготавливается в виде «светильника на ножке», что позволяет ее устанавливать в любом удобном для эксплуатации месте и переустанавливать, по мере необходимости.

Внешний вид плафона и материал из которого он изготовлен, а также материал «ножки», могут быть различны, что отражается на стоимости, но не на технических характеристиках устройства.

alter220.ru

Доработка светильника «башня» своими руками

К примеру, светильник «Башня» (рис. 1) собран на импульсном преобразователе DA1-ANA618 (или его аналогах – ANA608, Y801, Y8018). Импульсный преобразователь повышает напряжение никель-кадмиевого аккумулятора до уровня, необходимого для включения светодиода HL1. Кроме того, преобразователь отслеживает напряжение на солнеч ной батарее, а с наступлением сумерек (при снижении напряжения на солнечной батарее) включает светильник. Величина тока, протекающего через светодиод, и, соответственно, яркость светодиода зависят от индуктивности дросселя L1. В светильниках разных производителей установлен дроссель индуктивностью 68-82 мкГн. При такой величине индуктивности ток через светодиод не превышает 12 мА, хотя рабочий ток для большинства светодиодов малой мощности составляет 20-30 мА.

Чтобы повысить величину тока (яркость светильника), следует заменить штатный дроссель L1 дросселем с индуктивностью 33 мкГн. Ток, протекающий через дроссель, очень мал. Поэтому можно использовать дроссель практически любой конструкции с заданной величиной индуктивности (фото 1).

Ссылка по теме: Как отремонтировать солнечный фонарь своими руками

Из платы следует выпаять старый дроссель и на его . место установить новый. Если плата приварена к корпусу светильника и развернута компонентами внутрь фонаря, её не обязательно демонтировать. Надо, воспользовавшись оловоотсосом, удалить припой, после чего извлечь дроссель из платы (фото 2).

В зависимости от конструкции светодиоды обеспечивают различную яркость при заданном рабочем токе. У сверхъярких светодиодов малой мощности яркость колеблется в широких пределах от 2 до 20 кд/м2 и выше. В рассматриваемом садовом светильнике использован светодиод с плоской шляпкой, который при рабочем токе 20 мА создаёт световой поток яркостью около 4 кд/мг. Этого достаточно для освещения площади в радиусе до 1,5 метра. Простая замена такого светодиода сверхъярким светодиодом 5013UWC с яркостью 20 кд/ м2 значительно улучшит характеристики садового светильника.

При увеличении рабочего тока и яркости светодиодного фонаря возрастает ток, потребляемый от аккумулятора. Нужно вместо штатного аккумулятора ёмкостью 600 мАч установить аналогичный по размерам никель-металлогидридный аккумулятор ёмкостью 1000 мАч, тем самым значительно увеличив продолжительность автономной работы светильника даже в пасмурную погоду (фото 3).

Следует отметить, что в настоящее время выпускаются никель-металлогидридные аккумуляторы типоразмера ААА различной ёмкости: 1 000, 1 100, 1 350, 1 800 и даже 2 000 мАч. Чем больше ёмкость установленного аккумулятора, тем дольше будет работать светильник от одной зарядки.

Перед покупкой аккумулятора надо мультиметром обязательно проверить напряжение. У никель-металлогидридного аккумулятора напряжение на электродах не превышает 1,3 В. У солевых или щелочных батарей напряжение на электродах составляет 1,50-1,57 В. Иногда недобросовестные продавцы под видом никель-металлогидридных аккумуляторов высокой ёмкости реализуют стилизованные под аккумуляторы солевые батареи.

Ссылка по теме: Светильник с витражом своими руками

Устройство и принцип работы светильников на солнечных батареях

Основные элементы солнечного светильника

Светильник состоит из следующих конструктивных частей.

Солнечная батарея (или панель). Основной элемент светильника, самый дорогой. Панель состоит из фотогальванических ячеек, в которых энергия солнечных лучей преобразуется в электрический ток за счет фотогальванических реакций. Материал электродов используется разный. Именно от них зависит эффективность батареи.

Аккумулятор. Он накапливает электрический ток, который производит панель. Аккумулятор подсоединяется к батарее при помощи специального диода. Диод проводит электричество только в одну сторону. В темное время суток он становится источником энергии для лампочек, а в светлое – питает контроллер и другую автоматику. Обычно используются никель-металлогидридные или никель-кадмиевые аккумуляторы. Они хорошо справляются с многочисленными циклами заряд-разряд.

Источник света. Чаще всего используются светодиодные лампочки. Они расходуют минимальное количество энергии, выделяют мало тепла, долго служат.

Корпус. Все перечисленные компоненты заключены во внешний корпус. Он должен быть устойчивым к прямым солнечным лучам, осадкам, пыли и грязи. Иногда солнечная батарея размещается отдельно, а сам светильник в другом месте. Часто сверху корпуса размещается плафон, который выполняет защитные функции и рассеивает световой поток в пространстве.

Контроллер (выключатель). Прибор, который управляет процессом заряда/разряда. Иногда контроллер выполняет функцию фотореле — отвечает за автоматическое включение света, когда стемнеет. На некоторых моделях имеется ручной выключатель.

Опора светильника. Корпус размещается на металлической опоре: столбе или иной ножке. В зависимости от назначения опора изготавливается разной высоты.

Принцип действия заключается в следующем: солнечные лучи попадают на фотогальванические элементы и преобразуются в электрический ток. Ток через диод поступает в аккумулятор, который накапливает заряд. Днем, когда светло, фотореле (или ручной выключатель) препятствуют разряду аккумулятора. Но с наступлением темноты аккумулятор начинает работать: накопленная днем электроэнергия начинает поступать на источник света. Светодиоды начинают освещать пространство вокруг себя. На рассвете фотореле снова срабатывает, светильник перестает работать.

Схематичный принцип действия

В солнечный день энергии достаточно для работы светильника в течение 8-10 часов. При заряде в облачный день время работы снижается в несколько раз.

Как сделать садовый светильник на солнечных батареях

В саду, на даче, на приусадебном участке вечером должно быть освещение. Но как быть, если электроэнергия стоит дорого, нет возможности протянуть кабель на участке, а в темноте много не погуляешь.

В этом случае можно купить или собрать своими руками светильник на солнечных батареях. Он достаточно хорошо освещает территорию вокруг, не требует подключения к централизованной электросети, к тому же выпускаемые модели очень красивы и создают уютное и комфортное освещение.

Такой уличный светильник для сада лучше всего установить на открытом месте, чтобы он мог заряжаться от солнечного света. В конструкцию встроен фотоэлемент, который преобразует солнечную энергию в электрическую, а она, в свою очередь, накапливается на аккумуляторах, установленных в электрической цепи.

Чтобы экономить энергию батареи, в светильники устанавливаются не обычные лампы накаливания, а светодиодные, за счет чего накопленной за день энергии вполне хватает для освещения территории в ночное время.

Отличие моделей на солнечных батареях от обычных

  1. Такую конструкцию можно установить в любом месте, так как для нее не требуется тянуть провода от электросети.
  2. Светильники такого вида полностью безопасны для здоровья окружающих.
  3. Используя различные модели, можно создать великолепный дизайн ландшафта.
  4. Одним из главных преимуществ этих конструкций является то, что они экономят электроэнергию.
  5. Для зарядки батареи достаточно дневного света, причем заряжаются они даже при пасмурной погоде.

После того, как конструкция надежно укреплена, она начинает собирать заряд на аккумуляторы через фотоэлемент. Эта конструкция рассчитана так, чтобы с наступлением сумерек она подключалась автоматически.

От того, какой мощности установлены светодиодные лампы, зависит время работы осветительного прибора. В среднем оно составляет 6-10 часов.

Чаще всего в продающихся моделях установлены светодиоды белого цвета.

При желании светильник можно модернизировать и установить разноцветное освещение, которое придаст оригинальности приусадебному участку.

Изготовление своими руками

Такое произведение ручной работы великолепно украсит любой приусадебный участок, сделает ландшафт оригинальным и неповторимым.

Что же нам понадобится для сборки? Прежде всего, нужны аккумуляторы с минимальной емкостью 1500 мА/ч, у которых на выходе клемм напряжение 3,7 В.

Лучше всего приобретать «пальчиковые» модели Ni-MH, потому что за дневное время аккумулятор емкостью 3000 мА/ч все равно не успевает зарядиться полностью. Для полной зарядки такого устройства достаточно 8 часов дневного света.

Для того чтобы аккумулятор заряжался, в магазине радиодеталей нужно купить солнечную панель напряжением 5,5 В/200 мА. Также понадобятся резисторы 47-56 Ом, диод КД243А (КД521) или диод 1N4001/7/ 1N4148, транзистор КТ361Г (КТ315) или 2N3906.

Электрическая схема светильника на солнечной батарееТакже понадобится плата, которая вытравливается по определенной схеме.

Покупая светодиоды, можно брать на каждый светильник по 1 штуке мощностью 3Вт или по несколько мощностью 1-1,5 Вт, а в качестве отражателя можно использовать компактный диск.

Собрав такую конструкцию, можно в 2,5-3 раза сэкономить.

Как модернизировать готовый светильник

Купив садовый светильник на солнечной батарее в магазине, можно сделать его доработку, поменяв обычные белые светодиоды на цветные. В некоторых случаях такие светильники не приспособлены на такую замену и через 1-1,5 часа освещение может стать тусклым и погаснуть.

Чтобы такого не произошло, в цепь необходимо последовательно встроить сопротивление 40-50 Ом. Для этого на плате перерезается дорожка и впаивается резистор 5мА. Полностью собранный светильник можно установить на улице, возле дома, на садовых дорожках.

Такими конструкциями можно украшать клумбы, рокарии. По отзывам людей, установивших такие светильники на своих приусадебных участках, все модели позволяют сэкономить довольно большое количество электроэнергии.

Практически все, кто украсил свои территории такими светильниками или прожекторами, говорят, что ландшафт невероятно преобразился и стал намного красивее.

Смотрите видео, в котором объясняется, как просто можно сделать садовый светильник на солнечной батарее своими руками:

teplo.guru

Схема садового светильника на солнечной батарее

Садово-парковые

Каждый пятый хозяин собственного дома хочет преобразить вид ночной приусадебной территории светильниками на солнечных батарейках, но многим такая роскошь не по карману (имеется ввиду качественный прибор). Выход есть всегда. Нужно всего лишь немного радиодеталей, которые стоят не так дорого и паяльник. Такой светильник будет индивидуальным, не будет похож на магазинные и прослужит вам гораздо дольше покупных. Собирая своими руками светильник на солнечной батареи, вы сами определите необходимые параметры.

Ниже мы рассмотрим подробно один из простых вариантов схемы садового светильника на солнечной батарее.

Принцип работы очень прост. Днем, за счет энергии света от солнечной батареи, заряжается небольшой аккумулятор. А при сумерках, когда с солнечной панели падает напряжение, транзисторный ключ перекрывает ток от солнечной батареи и подает питание на светодиод от заряженного аккумулятора. Утром происходит обратное переключение транзистора, когда на солнечной панели появляется напряжение.

Рекомендуемые элементы

никель-металл-гидридный или литий-ионный аккумулятор напряжением 3,6В с емкостью равной мощности светодиодов умноженной на количество часов автономной работы + запас 30%; солнечные элементы с напряжением на выходе не ниже 5В; резистор рассчитывается по формуле R = Uбат х 100/N х 0,02, где N — количество светодиодов в цепи, а Uбат — напряжение аккумулятора. транзистор 2N4403 или подходящий аналог.

Собранный своими руками светильник на солнечной батарее будет автоматически включаться с наступлением темноты и отключаться утром. Затраты на его изготовление будут в 2 – 3 раза меньшими стоимости готового изделия. Хотя если быть честным, то цена садового светильника на солнечных батареях не такая высокая. Мастерят скорей не ради выгоды, а ради удовольствия.

Как видите ничего сложного в схеме нет, все предельно просто. В эту схему можно еще добавить миниатюрный переключатель, чтобы выключать светильник когда он не нужен. Ну и напоследок, для сравнения, еще несколько вариантов схем светильника на солнечной батареи.


Схема садового светильника на солнечной батарее


Схема садового светильника на солнечной батарее


Схема садового светильника на солнечной батарее


Схема садового светильника на солнечной батарее

Компоновка фонаря

Проводить работу нужно на столе, который хорошо освещен, а под рукой есть все необходимое. Может понадобиться пинцет, нож и другие инструменты. Также лучше иметь под рукой несколько проводов. Соединять части по схеме можно двумя способами:

  1. Использовать универсальную монтажную плату или сделать ее самостоятельно. В этом случае основные узлы будут скомпонованы в одном месте и надежно закреплены. Купить проще всего в магазинах радиоэлектроники, там есть варианты разного размера, поэтому подобрать несложно.
  2. Если платы под рукой нет, можно соединить детали навесным способом. У всех деталей ножки длинные, поэтому их можно соединять даже без использования проводов, но если нужно вынести какие-то детали подальше (например, вывести солнечную батарею наружу или выставить светодиоды), использовать медные провода в изоляции.

Продумайте расположение деталей заранее, разложите и примерьте их, чтобы понимать, как лучше соединить. На этом этапе можно внести поправки и избежать ошибок и сложностей.

Плата используется во всех готовых светильниках.

Из чего сделать плафон и как собрать светильник

После выбора варианта компоновки нужно подобрать корпус, чтобы защитить изделия от атмосферных воздействий. Это может быть небольшая пластиковая емкость, которая плотно закрывается или стеклянная баночка с крышкой. Чтобы сделать светильник на солнечных батареях своими руками, нужно следовать инструкции:

  1. На выбранном плафоне (его верхней части) закрепить солнечную батарею. К ней должны быть прикреплены контакты, если их нет, впаивается контактная дорожка. Лучше всего приклеить на двухсторонний скотч, но сильно прижимать не надо. Контакты пропустить через крышку или другой элемент, предварительно сделав небольшие отверстия в подходящих местах. После того, как провода протянуты, отверстия заделать небольшим количеством атмосферостойкого герметика, влага не должна проникать внутрь.
  2. Внутри корпуса нужно закрепить отсек для аккумуляторной батареи, его проще всего приклеить на герметик или клеевой пистолет. Далее расположить все остальные детали по схеме, надежно соединяя их. Если в работе не используется печатная плата, можно закрепить небольшой кусок пенопласта и вставлять ножки электронных элементов в него, чтобы они хорошо зафиксировались.
  3. Светодиоды обычно располагают в нижней части. Если используется баночка, ничего особенно делать и не нужно. Но для повышения яркости можно собрать отражатель, используя толстую фольгу или компакт-диск, нарезанный на кусочки подходящего размера. Определить качество освещения сложно с первого раза, лучше попробовать разные варианты, чтобы подобрать тот, который будет светить лучше всего.
  4. Если используется непрозрачный плафон, то одну из его стенок или нижнюю часть нужно вырезать и вставить рассеиватель или кусок прозрачного пластика подходящего размера. Тут нужно исходить из ситуации и подбирать то, что есть под рукой. Можно использовать рассеиватели или стекла от старых светильников или фонариков. Чтобы закрепить элемент и сделать соединение водонепроницаемым, лучше использовать прозрачный герметик, стойкий к ультрафиолету.
  5. После соединения всех деталей схемы надо обязательно проверить ее работоспособность. Если все нормально, соединения нужно загерметизировать специальным карандашом или составом для контактов. Перед сборкой корпуса стоит прогреть его изнутри феном, чтобы убрать излишки влаги и предотвратить окислительные процессы внутри.
  6. Можно прикрепить к готовому светильнику ножку, чтобы втыкать его в землю в подходящем месте, а можно подвешивать его. Для этого снаружи проще всего сделать крючок или петельку.

Где устанавливаются

Существует много вариантов установки садовых светильников. Как правило, используется несколько типовых дизайнерских решений, подходящих для большинства объектов. Среди них часто практикуется монтаж настенных фонарей, располагающихся на фасаде здания. Местами креплений служат наружные стены домов и другие вертикальные поверхности (рис. 1).

Данный способ установки требует внимательного выбора точек размещения, поскольку корректная работа будет зависеть от интенсивности потока солнечных лучей. В пасмурные дни заряд АКБ может быть низким и его не хватит на всю ночь. Поэтому рекомендуется дополнительно устанавливать традиционные дублирующие светильники.

Подвесные светильники (рис. 2) имеют много общего с настенными. Однако, использование специальных крепежных элементов, дает возможность устанавливать их в любых местах. Это могут быть ветки деревьев, ограждения и т.д. Можно выделить определенные зоны и создать праздничный декор.

Часто применяется уличный садовый фонарь, устанавливаемый на столбе (рис. 3). Вначале они применялись для освещения городских улиц, а в настоящее время нашли широкое применение на дачах и в загородных домах. Фонари выполняют не только осветительную, но и декоративную функцию.

Парковый светильник на солнечных батареях (рис. 4) устанавливается совместно с большой и мощной солнечной панелью и аккумуляторами повышенной емкости. Такие гелиосистемы обеспечивают продолжительную автономную работу. Корпус изготовлен из качественных материалов и защищен от пыли и влаги.

Газонные светильники (рис. 5), устанавливаются непосредственно на земле. Они оборудованы небольшой ножкой, втыкаемой в грунт или специальной опорой достаточной высоты. Такие приборы легко устанавливаются в любом месте и могут быть перенесены при необходимости.

Еще один вид осветительных приборов изготавливается в форме декоративных элементов (рис. 6). Это могут быть камни, цветы, сказочные персонажи, работающие на батарейках, с помощью которых выделяются наиболее эффектные места садового участка.

Набор комплектующих элементов для фонаря на солнечной батарее

Прежде чем приступать к покупке деталей, нужно определиться, сколько светильников будет установлено и в каких местах. Какова будет их мощность. Определившись с этим, можно начать подбирать комплектующие элементы для светильников.

Естественно, для фонаря на солнечных батареях в первую очередь нужно приобрести солнечные модули. В продаже имеются гелиевые преобразователи различных модификаций, качества и эффективности. Если учесть, что основное назначение этих преобразователей состоит только в том, чтобы за световой день зарядить аккумулятор, то вполне достаточно приобрести в розницу некоторое количество солнечных модулей, из которых при необходимости можно собрать достаточно мощную батарею.

Для этих целей вполне подходит солнечная батарея на базе поликристаллического кремния 5.5 В, 90 мА, имеющая размеры 65х65х3 мм. Эта батарея ламинирована силиконом, благодаря чему батарея полностью защищена от всякого рода механических воздействий и от влаги. Это также позволило свести вес батареи до минимума – всего 15 грамм. Батарея идеально подходит для зарядки аккумуляторов 3.6 В – 4.8 В. Стоимость батареи в розницу 137 рублей.

Солнечные батареи Solar Panel 65×65

Следующий компонент светильника – аккумулятор. Для него вполне подойдет литий-ионный аккумулятор с выходным напряжением 3.6 В и емкостью не менее 3000 мАч.

Из имеющихся в продаже сравнительно недорогих аккумуляторов можно выбрать комплект, состоящий из четырех литий-ионных аккумуляторов модели 18650. Каждый аккумулятор имеет выходное напряжение 3.7 В при емкости 9800 мАч. В комплект поставки входит также зарядное устройство, которое может оказаться совсем нелишним, например, для первичной зарядки аккумуляторов. Аккумуляторы имеют такие размеры: диаметр –17 мм, высота – 65 мм. Цена комплекта (с зарядным устройством) – 411 рублей.

Комплект аккумуляторов модели 18650 с зарядным устройством

Далее нужно выбрать светящийся элемент. Наиболее подходящим для этих целей является светодиод. Можно, конечно, использовать и светодиодные лампы, но они будут расходовать слишком много энергии. Современные светодиоды с повышенной яркостью вполне могут удовлетворить любые потребности, поскольку для каждого конкретного светильника их можно устанавливать в нужном количестве.

Для таких фонарей вполне подойдет пятимиллиметровый сверхъяркий белый светодиод типа 3Н5 (helmet). Обычно он применяется в наружной рекламе, в различных электронных табло, в дорожных знаках. Так что для фонаря он подойдет вполне. Он может эксплуатироваться при температуре от -55°С до +50°С. Стоимость одного такого светодиода – 10 рублей.

Сверхяркий белый светодиод типа 3Н5 (helmet)

И, наконец, сердце светильника – электронный блок управления. В его схеме четыре резистора, стоимостью по 1.5 рубля каждый, два транзистора типа КТ503, стоимостью по 9 рублей каждый, один диод Шоттки 11DQ04, стоимостью 24 рубля. Это все размещается на одной плате.

Транзистор КТ503

резистор МЛТ 22 кОм

диод Шоттки 11DQ04

Отдельно подключаются солнечная батарея, аккумулятор, светодиод. Можно, конечно, все это собрать на кусочке пенопласта, текстолита, картона. Но ни один уважающий себя мастер, собирающий что-либо для себя, не позволит себе такую неряшливость.

Для монтажа блока вовсе не обязательно рисовать и вытравливать печатную плату. Для этих целей замечательно подойдет универсальная макетная плата DIY PCB 42×25мм. Эта плата предназначена специально для монтажа и настройки собственных электронных схем. Она изготовлена из высококачественных материалов и имеет позолоченные контакты. Габариты такой платы 45х35х2 мм. Вес 2.8 грамма. Стоимость упаковки 235 рублей. В упаковке 4 такие платы.

Универсальная макетная плата DIY PCB 42х25мм

При изготовлении блока электроники для монтажа лучше всего использовать провод марки МГТФ 0,2. Это многожильный гибкий медный провод во фторопластовой изоляции. Работает в температурном диапазоне от -60°С до +220°С.

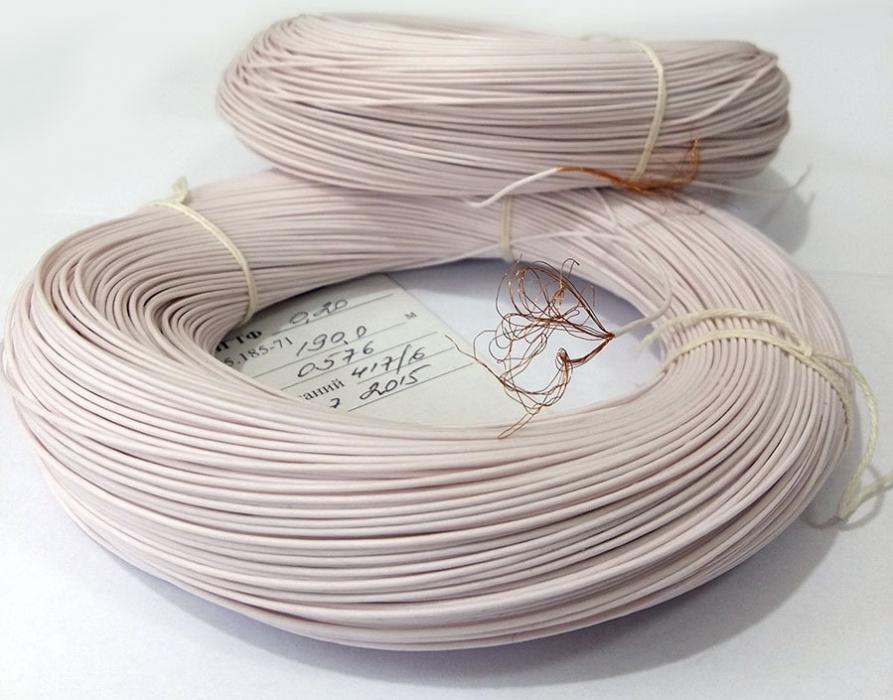

Провод МГТФ 0,2

Рабочие напряжения – до 250 вольт переменного тока с частотой до 5 кГц или до 350 вольт постоянного тока. Моток такого провода в 190 метров стоит порядка 15 рублей.

Как сделать ремонт солнечной батареи своими руками

Были приобретены дешёвые садовые фонари на солнечных элементах, куплено сразу двадцать штук, товар дешевый и рабочий. Целое лето они стояли в саду и в ночное время радовали глаз. Но к концу лета часть фонарей перестала работать. На следующее лето история повторилась и уже все фонари к концу лета перестали работать. ОБИДНО!

Разбор светильников выявил причину поломок. В виду негерметичночности крепления солнечного элемента, вода безпрепятственно проникала в корпус фонаря, а наличие постоянного напряжения вызывало электрокоррозию и, к сожалению, быструю смерть электроники. В некоторых фонарях после разборки наблюдалась очень печальная картина, на платах все дорожки исчезли, окислились и превратились в порошок, Схема фактически уничтожена, а у светодиодов ножки съедены коррозией до пластмассовлго корпуса, даже подпаять провода не к чему.

При разборке ни одна солнечная батарея не была рабочей, коррозия не щадила металл. На фото хорошо видно как съедено коррозией металлической покрытие у положительного электрода. Аккуратно разбирам фонарь, чтобы не оторвать металлический электрод к которому припаиваются проводники отвода электричесва от солнечного элемента. Но на некоторых солнечных элементах и этот электрод был разрушен коррозией и попытки подпаяться к металлизаци не имели успеха. И как же можно припаять провод к стеклу?

Солнечный фонарь

Съеденная коррозией металлизация

Съеденный коррозией электрод

Итак начнем процесс восстановления солнечного элемента, самой ценной части фонаря.

Шаг 1. Для ремонта необходимо приобрести токопроводящий клей, например такой, как на фото.

Шаг 2. Отпаиваем провода от электродов,если таковы ещё остались.

Шаг 3. Зачищаем от краски, лака, если есть плёнка то убираем её тоже. Ширина зачистки несколько миллиметров и в том месте где были провода припаяны.

Шаг 4. Обезжириваем поверхность и применяем клей по инструкции. Клеем восстанавливаем съеденный коррозией электрод, нанося на зачищенное место клей. Даём клею высохнуть.

Токопроводящий клей

Отпаиваем проводники

Зачищаем повреждения

Наносим проводящий клей

Шаг 5. Прислоняем провод к месту  нанесения клея и капаем припой, ну буквально чуть-чуть не более. В этом состоянии провода ещё слабо держатся на элементе, при малейшем рывке провод оторвется. Провод закрепляем на стекле термоклеем. В принципе на этом шаге восстановление солнечного элемента своими руками и заканчивается.

Присоединяем проводник


Закрепляем проводник термоклеем

Отремонтированный солнечный элемент

Итоги ремонта:

Разновидности фонарей на солнечных батарейках

Что сегодня предлагают компании-производители?

Модели в виде столбов с фонарями наверху, которые втыкаются в землю заостренным нижним концом. Есть в этой категории светильники, которые надо обязательно закапывать и даже цементировать. Высота их варьируется от наземных, то есть, уложенных прямо на грунт, до 2,5-метровых столбиков.
Болларды.
Настенный вариант. Их можно крепить на любую поверхность, в качестве которой может выступать забор, стена дома или любой другой постройки на участке.
Встроенные. Эти модели используют для освещения лестниц. Хотя дизайнеры умудряются использовать их во многих местах, главное – включить фантазию.
Подводные. Из самого названия становится понятно, где эти светильники могут быть использованы

Обратите внимание, что их монтаж производится до заполнения водой чащи водоема.
Водонепроницаемые. Эти фонари в виде шаров, водных цветков (лилий) и других форм располагают прямо на воде

То есть, запускают в пруд, освещая гладь водоема. Светящиеся предметы все время находятся в движении после каждого дуновения ветерка.
Сегодня производители предлагают декоративные фонари в виде птиц, бабочек и так далее. Их обычно устанавливают в клумбы.
Гирлянды. Вроде бы ничего необычного в гирляндах нет. Это традиционный элемент дизайна. Но фишка и состоит в том, что этот вид освещения никуда не надо подключать, что создает удобства установки и создания форм и фигур. Ими украшают деревья и кустарники, устанавливают под свесами кровель, обрамляют лестницы и веранды.

Обратите внимание, в чем удобства использования данного вида уличных фонарей. Все дело в том, что любой садовый фонарь из вышеперечисленного списка можно установить там, где вам необходимо

То есть, хотите на улице, хотите внутри дома

Важно, чтобы батарея располагалась на солнце. Поэтому тщательно подбирайте место ее установки

И еще одно замечание. В настоящее время производители предлагают уличные фонари, работающие от солнечной батарейки, с цветными светодиодными лампами. Скажем прямо, каждый день их использовать нет смыла. А вот в праздник это незаменимый атрибут хорошего настроения.

Кстати, если дополнить конструкцию светильников, работающих на солнечных батареях, датчиком движения, то энергии их аккумуляторов может хватить не на один день. Так что экономичным людям над этим стоит подумать.

В чем отличия моделей уличных фонарей

В первую очередь потребители обращают свое внимание на внешние атрибуты. Современные садовые фонари могут изготавливаться из металла, дерева или пластика

Металлические светильники обычно покрываются порошковой краской, что позволяет их эксплуатировать под открытым небом несколько лет. И при этом свой первоначальный внешний вид они не утрачивают.

Деревянные уличные светильники обрабатываются антисептиками и составами, которые отпугивают грызунов и не дают древесине растрескаться. Ну а пластик ничем не обрабатывают, потому что он сам не боится природных нагрузок.

А вот плафоны светильников могут быть изготовлены из стекла разной структуры;

  • Закаленное, которое считается самым надежным.
  • Гладкое прозрачное. У него самая высокая пропускная способность.
  • Рефлекторное.

Что касается типов аккумуляторов солнечных батарей, то их всего два:

  1. Никель-металлогидридный – дорогой, но с большим сроком службы.
  2. Никель-кадмиевый.

Принцип работы солнечной батареи

По типу светочувствительного элемента разделение такое:

  • Поликристаллический.
  • Мультикристаллический.
  • Монокристаллический.

Первый – самый дешевый. Уже через год эксплуатации их зарядки хватает от силы на четыре часа. Вторые, если правильно эксплуатировать уличные фонари, прослужат несколько лет. Третьи – самый дорогой вариант, но работает очень долго. Элемент покрывается специальной оксидной пленкой, что не позволяет свету рассеиваться.

Плюсы и минусы освещения на солнечных батареях

Устройство освещение двора, сада, придомовой территории требует больших затрат — требуется не только установить светильники, но и проложить кабель. Более надежна подземная укладка кабеля, а это большой объем земельных работ, плюс солидные затраты на кабель, так как он должен быть в защитной оболочке, а лучше — в броне. Но это не все — в процессе эксплуатации приходится оплачивать солидные счета за электроэнергию — освещение работает ежесуточно, по 6-8 часов. Частично решить проблему может уличное освещение на солнечных батареях.

Подобное освещение можно сделать при помощи обычных светильников и протянутого между ими кабеля или установив светильники на солнечных батареях

Достоинства

Почему частично? Потому что наиболее «ответственные» зоны (ворота, парковка, входные двери) придется освещать стационарно — так надежнее. Зато на остальной площади можно поставить светильники на солнечных батареях. Они имеют целый ряд преимуществ.

  • Светильники на солнечных батареях обычно автономны, их не надо никуда подключать. Их устанавливают/развешивают в нужных местах, на этом монтаж закончен, они готовы к работе.
  • Включаются/выключаются они сами, от встроенных датчиков.

Простота монтажа и безопасность — два больших плюса

  • Требуют минимального ухода — надо периодически протирать фотоэлементы и плафон светильника от пыли и грязи.
  • Имеют длительный срок службы — от 10 лет и более (при надлежащем качестве).
  • Не наносят вреда окружающей среде и абсолютно безопасны, так как работают от низкого напряжения, которое не опасно для человека.
  • Если уличное освещение на солнечных батареях сделано на даче, его консервация на зиму и установка занимает совсем немного времени. Надо просто собрать светильники перед отъездом и расставить по приезде.

Недостатки

Как видите, плюсов немало, главный из которых — экономия электроэнергии и очень простой монтаж/демонтаж. Но и минусы есть:

Садовые и уличные светильники на солнечных батареях свет дают обычно не очень яркий. Использовать их в качестве охранного освещения не получится. Вернее, есть мощные модели, которые применяют даже для освещения автотрасс, но их стоимость совсем негуманная, из-за чего использование их на частных подворьях очень ограничено.

Уличное освещение на солнечных батареях обычно не очень яркое

  • Количество часов работы в ночное время зависит от погоды: при пасмурной  дождливой погоде светильники «запасают» слишком мало энергии. Иногда ее хватает лишь на несколько часов, а не на всю ночь.
  • Надежные светильники на солнечных батареях стоят дорого, зато работают надежнее и дольше.
  • Солнечные панели имеют ограниченный диапазон эксплуатационных температур. Они плохо переносят сильные морозы и сильную жару. Потому использоваться оптимально могут на территориях с умеренным климатом.

Как видите, вариант не идеальный, но действительно помогает экономить на электричестве, ведь штатное освещение ответственных зон — это далеко не половина расходов на общее освещение двора и сада.
