За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно

Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора

У правильного монтирования оборудования ряд преимуществ:

Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
Включение необходимой техники в один блок.
Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Привычка вторая натура

Спальня – особое место в квартире. Здесь человек должен чувствовать комфорт и спокойствие. Чтобы максимально расслабится, человек не должен чувствовать раздражение в спальне. А ведь именно это чувство может вызвать неправильное расположение розеток.

У дизайнеров есть свои рекомендации по распределению пространства комнаты, но стоит ориентироваться на собственные привычки. Расположение розеток и выключателей в спальне зависит именно от уклада жизни хозяев квартиры. Кто-то привык, что в спальне стоит телевизор, а перед сном и с утра нужно проверить смартфон на наличие новых сообщений. Тогда рядом с кроватью должна быть расположена розетка, а вторая, для телевизора, на той стене, где он будет стоять. Розетки над тумбочкой в спальне должны быть на той высоте, чтобы было удобно подключать зарядное устройство и мебель не зажимала шнур. Также стоит задуматься, будет ли в спальне установлена приставка для телевизора или игровые гаджеты. Если это допускается, то лучше сделать сразу несколько электрических гнезд. Высота розеток для телевизора в спальне должна быть такой, чтобы до нее можно было без проблем достать рукой, и она не закрывалась мебелью.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Балкон, лоджия, терраса

При планировании электрики в квартире или доме, нельзя забывать об освещении на балконе или террасе. Планируйте два источника света — основной и акцент в виде настенных ламп. Домовладельцы должны предусматривать достаточное освещение в подъезде дома, а также освещение двери дома, гаража.

Установка точек освещения на лоджиях и террасах просто необходимо. При этом выключатель вполне возможно установить внутри помещения перед выходом на лоджию или террасу.

Выключатели для наружного освещения могут быть расположены перед входной дверью дома или на террасе. На фасаде дома должен быть установлен, по меньшей мере, один электрический разъем с влагозащищенной крышкой.

При планировании электрики в доме или квартире, прежде всего, мы должны руководствоваться функциональностью. Осветительные приборы, электрические розетки, выключатели должны быть размещены продуманно и в нужных количествах. Только такой подход позволит Вам жить комфортно, не задумываясь о мелочах.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

На какой высоте делать розетки в ванной

Ванна делится на зоны:

Нулевая включает внутреннее пространства ванны и поддона душевой.
Первая – внешняя вертикаль ванны или душа.
Вторая – 60 см от первой.
Третья – остальное стеновое пространство.

Установка розеток с высокой степенью влагозащиты возможна только в третьей зоне. Расположение их возле зеркала для удобства бритья и пользования феном является нарушением правил безопасности. Зато по аналогии с кухней, в ванне монтировать можно несколько розеток:

Для стиралки – на высоте 30 см от пола.
Для фенов, электроэпиляторов и аналогичных мелких приборов – на среднем уровне.
Для бойлера на уровне 1,8 м. расстоянии пола.

Еще один важный запрет существует на случай потопа в ванной. Здесь безопасность диктует, что розетка не может быть ниже, чем 15 см от плинтуса, так как любое попадание воды внутрь совершенно недопустимо.

Размещение электрических розеток в квартире – где делать?

Местоположение напрямую зависит от предназначения комнаты. В каждом помещении советуется установить по одной дополнительной розетке.

В гостиной или зале

В залах и гостиных существует 4 варианта размещения электророзеток.

Элементы питания монтируются около дверного проема. Высота 0,3 м от пола, до двери не менее 0,1 м. Находиться выключатель должен со стороны ручки на высоте 90 см.

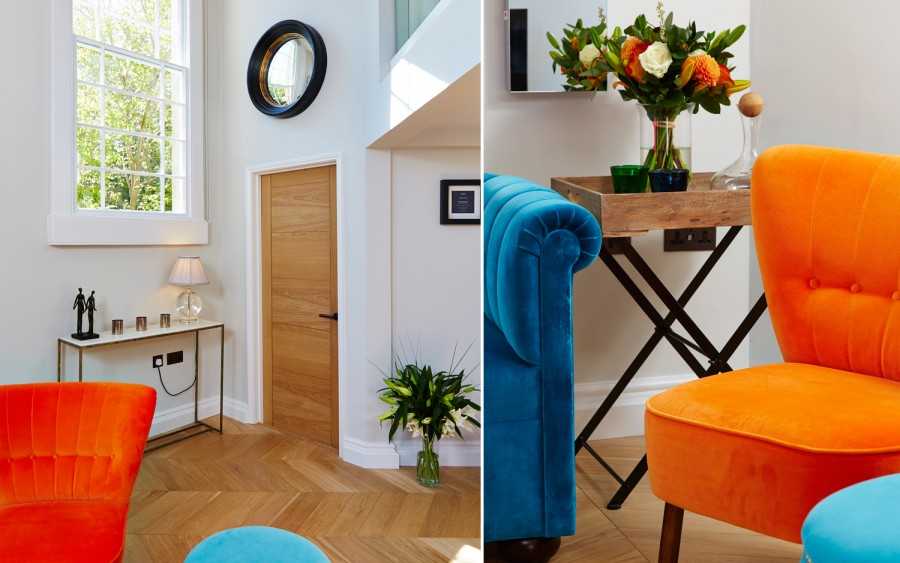

Диванная зона. Розетки располагаются так, чтобы пользователю было удобно их использовать – например, для зарядки телефона или планшета, подключения светильника.

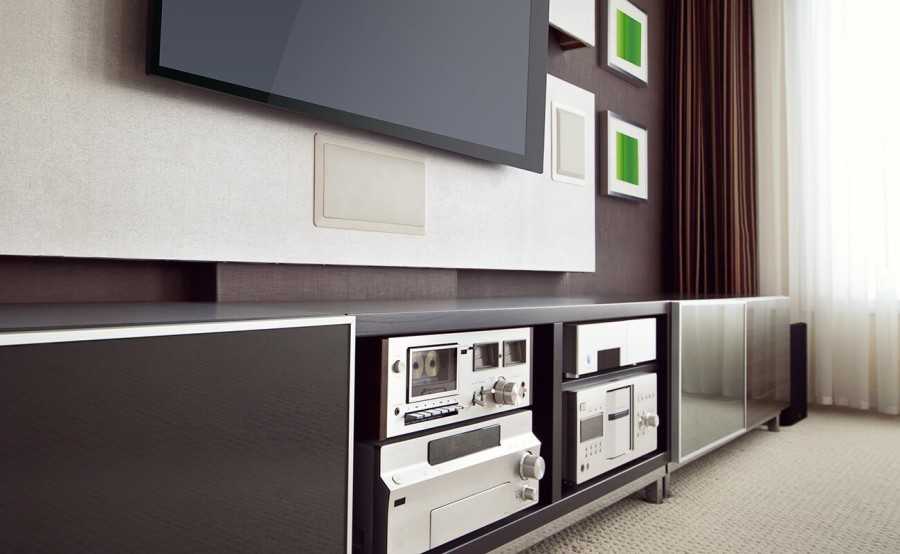

Зона телевизора. Точка питания устанавливается на стене за панелью.
Рабочий стол. Если в гостиной предусмотрено место для работы за компьютером, следует добавить несколько точек питания.

Для аудио- и видеотехники потребуются специальные розетки.

В спальне или детской комнате – правильное расположение

Располагать выключатели в спальной и детской комнате следует исходя из нужности, комфорта и безопасности использования. Электророзетки устанавливаются около прикроватных тумб или кровати. Если в помещении расположен письменный стол, следует добавить 2 электророзетки для лампы и компьютера. Над рабочей поверхностью размещают на высоте 0,2 м. Для телевизора нужна еще одна точка питания на высоте примерно 1,3 м от пола, установленная за прибором. В детской комнате точки питания размещаются на безопасном расстоянии и оборудуются шторками.

Как правильно разместить в однокомнатной квартире, в кухне

По требованиям ПУЭ нужно соблюдать следующие правила:

штепсельные устройства – не ближе 60 см к полу и водным коммуникационным выходам;
аналогичное требование и к газовым коммуникациям – не менее 60 см от электроустановочных механизмов.

На нижнем уровне 10-15 см располагаются точки питания для устройств, которые включаются на непродолжительное время – стиральная и посудомоечная машина, электроплита. На втором уровне 100-130 см от пола размещают розетки для приборов, находящихся на рабочем столе, и светильников. Высота определяется конфигурацией мебели. На 2-2,5 м закрепляются розетки для включения вытяжки и освещения рабочей зоны.

В ванной

Важный критерий при проведении точек питания в ванной – безопасность. Высота размещения от пола:

Оптимальная – 60 см, но для стиральной машины розетку допустимо установить ниже.
Для бойлеров – 1,5 м от пола.
1 метр для бритвы и фена.

Расстояние от источников воды также должно быть не менее 60 см. Выключатели света по нормам ПУЭ располагают за пределами комнаты.

В ванной обязательно используются розетки, степень защиты которой составляет IP44 и выше. Применение устройств с меньшей защитой от влаги запрещено.

В коридоре и прихожей

В коридоре устанавливается 1-2 разъема питания. Выключатель – на высоте 90 см и 10 см от дверной ручки, розетки – не менее 30 см от уровня пола.

Где размещать розетки в спальной и комнате для приема гостей?

В гостиной, как и комнате, отведенной для сна на какой высоте устанавливать розетку в целом совершенно неважно, в силу того, что в основном она будет применяться для торшеров, которые стоят на полу или же небольших ламп настольного типа. Нюанс будет заключаться лишь в обязательном заложении розеток по каждую из сторон кровати, и у всех кресел

Гнездо, используемое для зарядного устройства лучше всего разместить рядом с тумбой около кровати или недалеко от дивана.

Позаботьтесь о том, чтобы в гостиной обязательно была пара слотов под домашний кинотеатр, музыкальную систему. Если вы любитель рыбок, то в таком случае не забудьте учесть необходимые розетки для подсветки, фильтра для воды у аквариума. К этим розеткам в будущем обязательно должен быть максимально легкий доступ.

Важный момент. Продумайте заранее то, каким будет во время уборки маршрут вашего пылесоса. Если площадь комнаты достаточно большая, то в таком случае наиболее удобный вариант расположения розеток в квартире – это в дальней части помещения и прямо на входе. Таким образом, вы избавите себя от необходимости постоянно растягивать шнур электрического прибора в постоянных попытках добраться до дальних участков комнаты.

Оптимальное расположение

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

Прихожая и коридор

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Ванная

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

холодильник;
посудомоечная машина;
электроплита;
микроволновка;
телевизор;
вытяжка;
электрочайник;
стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Гостиная

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Высота установки розеток и выключателей по ГОСТу, ПУЭ, Евростандартам

В каждом нюансе процесса проведения любых видов коммуникаций есть свой смысл. То же касается и высоты розетки от уровня пола частного дома, либо квартиры. Она должна препятствовать вероятности механического повреждения, а также попадания внутрь нежелательной влаги.

При всем этом важно помнить, что розетка должна быть доступной и удобной для подключения шнуров электрических приборов. Какое конкретно местоположение розетки наиболее оптимально и какими стандартами этот аспект регулируется?

Долой мифы и выдумки

Большинство электриков, которые не так давно работают в профессии, сталкиваясь с процедурой замены проводки, интересуются тем, какая же все-таки должна быть высота монтирования электрических розеток по европейским стандартам. Но самое интересное то, что этого самого «евростандарта» как такового не существует. Миф о нем зародился еще в то время, когда такое понятие, как «евроремонт», только появилось и розетки устанавливались на высоте тридцати сантиметров над полом. Именно такое расстояние выбрано было из соображений технологичности дальнейшей эксплуатации. При всем этом не существовало абсолютно никаких документов, регламентирующих данный процесс.

Согласно правил ПУЭ оговаривались лишь некоторые нормы и требования, касающиеся высоты размещения розеток именно в ванной.

Само собой разумеется, что связано это с мерами защиты от поражения человека электротоком.

Как раз о данном упоминании, а также о некоторых моментах стандартов ГОСТ и СП пойдет речь далее.

Безусловно, нельзя не вспомнить стандарт советских времен, который регулировал минимальную высоту размещения подобных изделий от пола.

Составляла она на то время девяносто сантиметров.

Именно такая величина была выбрана исходя из необходимого постоянного нахождения розетки в поле зрения человека.

Высота установки и расположение розеток

Касаемо установки розеток нормативы говорят следующее:

в тех помещениях, в которых уровень влажности достаточно высок (это могут быть ванные комнаты, душевые, а также сауны), розетки устанавливаются на высоте одного метра над полом. Установка в самой душевой кабине строго запрещена;
установка как выключателей, так и розеток должна производиться не менее, чем на шесть десятых метра от дверного проема душевой (подключение розетки обязательно осуществляется через защитное устройство);
в жилом помещении подобные изделия устанавливаются на высоте от двух до трех десятых метра (от поверхности пола). Если в семье присутствуют маленькие дети, розетки должны быть укомплектованы защитными шторками;
если это кухня – устройство устанавливается на высоте одного и трех десятых метра от уровня пола, однако данный параметр может подвергнуться изменению с учетом расположения мебели.

Дизайн розеток

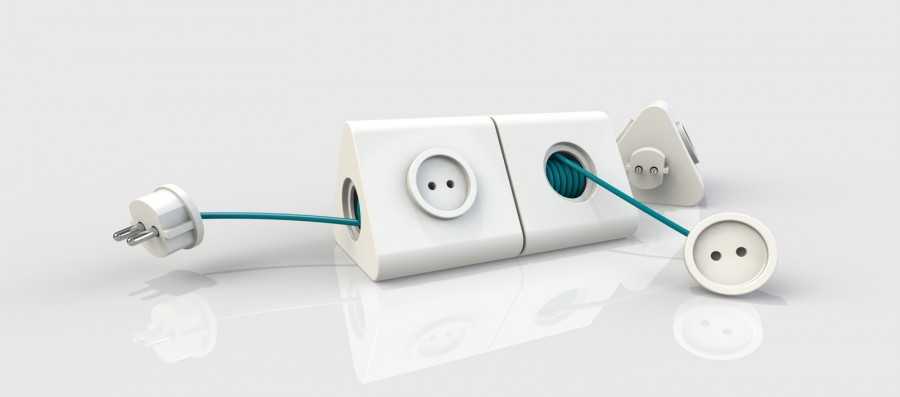

Чтобы обеспечить свободный доступ к розеткам, их устанавливают на открытых частях стен. В результате розетки постоянно находятся на виду. Чтобы они органично вписались в интерьер, нужно выбрать такие розетки, которые будут подходить к стилю вашей спальни. В магазинах сейчас можно найти множество типов розеток. Они отличаются по цвету, форме, могут иметь крышку или декоративные элементы.

Для интерьеров в стиле классицизма, винтаж, прованс и кантри подойдут розетки, оформленные в старинном стиле. Красиво дополняют интерьер такие розетки в комплекте с выключателями-тумблерами и открытой витой проводкой. В этом случае проводка помимо практической функции несет еще и декоративную нагрузку.

В профильных магазинах можно встретить фигурные накладки, которые можно разместить вокруг любой стандартной розетки или выключателя и сделать их более нарядными.

Также можно приобрести специальную крышку для розетки. Такие крышки делают из пластика, они прикрывают розетку, оставляя на виду лишь отверстия для вилки. Крышка может быть гладкой или украшаться.

Цвет розетки нужно выбирать в тон к обоям или под цвет мебели. Самыми универсальными можно назвать классические белые розетки и такие же выключатели. Если хочется совсем скрыть розетку, ее можно расписать в тон обоев.

Разнообразить внешний вид розеток помогут накладки необычной формы. Традиционно их делают квадратными, но в магазинах можно встретить розетки с овальными, круглыми и даже фигурными накладками, повторяющими форму цветов, животных или машин.

В магазинах можно найти специальные наклейки, которые крепятся вокруг или над розетками. Если розетку не получается скрыть, ее всегда можно обыграть, вписав ее в какой-то рисунок.

Расположение розеток и их установка – важный и ответственный этап ремонта. Определившись с количеством и местами расположения источников питания, поручите прокладку проводки и установку профессиональному электрику. Таким образом вы обезопасите свой дом от замыканий и значительно ускорите ремонт.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.
