Светодиодная лента usb для компьютера: как сделать доп освещение

Содержание

Выбор контроллера для RGB ленты

Подбор устройства управления зависит от трех факторов:

Мощность. Рассчитывается так же, как необходимая мощность БП – по общему количеству подключаемых устройств. Иногда, как при выборе БП, целесообразно приобрести не один мощный RGB-контроллер, а меньшей мощности и RGB-повторитель.
Желаемого набора функций. Видов управляющих устройств очень много, но, например, для подсветки товара в витрине или аквариума не нужен прибор с большим количеством световых эффектов, а для дополнительного освещения комнаты желательны включение по таймеру или светомузыка.
Дистанционное управление. Так же, как и при выборе функций, иногда это необходимо, а в других ситуациях это зря потраченные деньги.

При подборе эти моменты учитываются, чтобы не приобретать слишком дорогой прибор, и при этом его возможности были вполне достаточны.

Виды контроллеров

Контроллеры для управления светодиодными лентами RGB существуют разных типов: от самых простых, кнопочных, до оснащенных микропроцессорами и Wi-Fi.

Обычные устройства могут только выбрать определенный цвет и обеспечить несложные световые эффекты. Используются для подсветки витрин магазинов и других мест.

Более сложные модели можно программировать на изменение цвета и эффектов по таймеру. Они могут иметь разъем под flash-память и реагировать на освещенность в комнате и на улице. Существуют также bluetooth-контроллеры, с соответствующим пультом.

Самые сложные устройства могут подключаться к системе «умный дом».

Большинство полос имеют пульт дистанционного управления. Он бывает:

на кнопках;
инфракрасным;
на радиосигналах;
управление по Bluetooth;
управление по Wi-Fi.

Два последних могут заменить iPhone или мобильный телефон с Андроидом.

Кроме обычных контроллеров, есть самодельные устройства, работающие на основе микропроцессорной платы Ардуино. Такие самоделки управляют простыми или чиповаными светодиодами, создают световые или цветомузыкальные эффекты. К Arduino-controller также подключаются датчики движения или освещенности.

Режимы работы контроллера RGB

Светодиоды в лентах устанавливаются двух типов:

простые, управление которыми осуществляется изменением питающего напряжения одновременно по всей длине;
чипованные, с цифровым управлением цвета каждого диода в отдельности.

Соответственно, контроллеры работают в двух режимах – аналоговом и цифровом. Это разные типы устройств и они не взаимозаменяемые.

Для чего нужна подсветка околокомпьютерного пространства

Персональный компьютер давно стал важной частью любой квартиры или другого жилища. Люди много времени проводят за экраном монитора, и необходимо сделать это рабочее место комфортным и удобным

К тому же, отсутствие освещения возле мониторов и экранов телевизоров влечет проблемы со здоровьем, конкретно – со зрением.

Важно обеспечить подсветку экрана в ночное время суток, чтобы яркий свет от монитора не выделялся из окружающей обстановки и не утомлял зрение пользователя. Для этой цели подойдет светодиодная лента, которая сделает комнату красивее и современнее, выделяя визуально компьютерное пространство

К тому же, можно использовать ее как новогоднее оформление или в качестве декоративной подсветки в системном блоке.

Степень защиты IP светодиодной ленты 12В

Светодиодные ленты применяются на улите, в помещениях, в ванных комнатах и душевых, и во всех этих случаях применяются LED ленты с разным уровнем защиты от внешних воздействий. Степень защиты IP светодиодной ленты нужно обязательно учитывать при выборе и покупке.

Самые распространенные и самые незащищенные светодиодные ленты на 12В имеют степень защиты IP20 или IP33. У таких лент нет никакого покрытия, защищающего установленные светодиоды и токовые дорожки от попадания пыли, грязи и влаги. Их нельзя использовать на улице и в ванной комнате, можно размещать только внутри помещений без сильной запыленности.

Минимальную защиту от влаги и пыли имеют светодиодные ленты с силиконовым покрытием, которое наносится со стороны размещения светодиодов и защищает светодиоды и токоведущие дорожки от попадания брызг воды и пыли. Такие LED ленты имеют степень защиты IP54 и IP65, и их вполне можно использовать в ванных комнатах, но не допускать прямого попадания воды.

Для максимальной защиты от влаги и других внешних воздействий светодиодные ленты на 12В помещают внутрь силиконовой трубки, запаянную с обоих концов. LED ленты в таких трубках имеют степень защиты IP67 и IP68. Их даже допускается опускать в воду на глубину одного метра или более. Такие ленты используют вне помещений на улице.

Неправильно подобранная светодиодная лента с неподходящей степенью защиты может как минимум привести к увеличению трат из-за приобретения более дорогих лент или к необратимым последствиям в виде пожара из-за возникновения коротких замыканий в следствии повреждения ленты или попадания токопроводящей пыли с влагой.

Схема подключения обычной светодиодной ленты

Электроэнергия поступает через 4-пиновый разъем Molex компьютерного блока питания.

В него входят провода:

Черные – «масса» (Gnd или COM).
Желтый – напряжение +12 V.
Красный – напряжение +5 V.

Действуют в таком порядке:

Срезают разъем.
Зачищают желтый провод и 1 черный, остальные изолируют.
Соединяют пайкой жилы и контактные площадки ленты. Желтый провод подключают к «плюсу», черный – к «минусу».
Изолируют соединение термоусадочной трубкой.

Чтобы не срезать разъем, можно приобрести ответную часть для него (штепсель) в составе переходника Molex-SATA. Он предназначен для питания более новых винчестеров с последовательной дата-шиной. Коннектор SATA отрезают, к освободившимся проводам подключают ленту.

Далее штепсель вставляют в разъем Molex. Максимальный ток для него – 20 А, но с учетом наличия прочих устройств (винчестера, DVD-дисковода и пр.) не рекомендуется подключать нагрузку более 5 А (лучше до 4 А).

Можно реализовать схему со ступенчатой регулировкой яркости свечения. Понадобится 2-позиционный переключатель с функцией дистанционного управления.

Один его контакт соединяют с «минусом» ленты, 2 других – с красным (+5 V) и черным проводами разъема. Когда регулятор переведен в первое положение, на диоды подается разность потенциалов 12-5 = 7 V, и они горят вполсилы.

К свободному блоку питания от ПК можно подключить ленту на 24 В. Задействуется разъем для электроснабжения материнской платы (MB-20 или MB-24).

На один из его контактов подается напряжение -12 В. К нему подходит провод в голубой изоляции. В MB-20 он расположен под 12-м номером, в MB-24 – под 14-м. «Минус» ленты подсоединяют к этому контакту, «плюс» – к желтому проводу (+12 V). В результате разность потенциалов на диодах составит 24 В. Максимальный ток при подключении к разъему MB – 1 А.

Чтобы запустить блок без соединения с материнской платой, устанавливают перемычку на контакты PS ON (зеленый провод) и Gnd (черный) на разъеме MB.

Подключение светодиодной ленты 12В

Сложности при подключении светодиодной ленты на 12В при правильно подобранном блоке питания возникнуть не должно. Все как обычно, соблюдаем полярность и величину напряжения, которое не должно превышать 12 В.

При подключении длинных участков светодиодных лент на 12В действует одно правило, общая длина подключаемой LED ленты не должна превышать 5 м. Причина такого ограничения кроется в возможностях токопроводящих дорожек, нанесенных на поверхности гибкой печатной платы светодиодной ленты. При длине более 5 метров токопроводящая дорожка будет иметь уже существенное сопротивление, приводящее к падению напряжения на ней и выделению большого количества тепла.

Если подключить светодиодную ленту более 5 метров, последние светодиоды в цепи уже не будут запитаны требуемым напряжением из-за его падения на токопроводящих дорожках, и они не будут светить должным образом, так как ток, проходящий через эти светодиоды будет гораздо меньше необходимого. Также увеличение длины LED ленты приводит к общему увеличению протекающего тока и большему выделению тепла. От сильного перегрева светодиоды начинают менять свои свойства и выгорать, что в итоге быстро выведет из строя всю светодиодную ленту.

Если нужно добиться одинаковой идентичной яркости свечения светодиодов в начале и конце светодиодной ленты, конец ленты также подключают к блоку питания, для чего по всей длине ленты прокладываются дополнительные провода. Провода имеют большее сечение и меньшее сопротивление, что позволяет им проводить больший ток, чем дорожки на LED лентах. Это также разгружает светодиодную ленту, уменьшая ее нагрев.

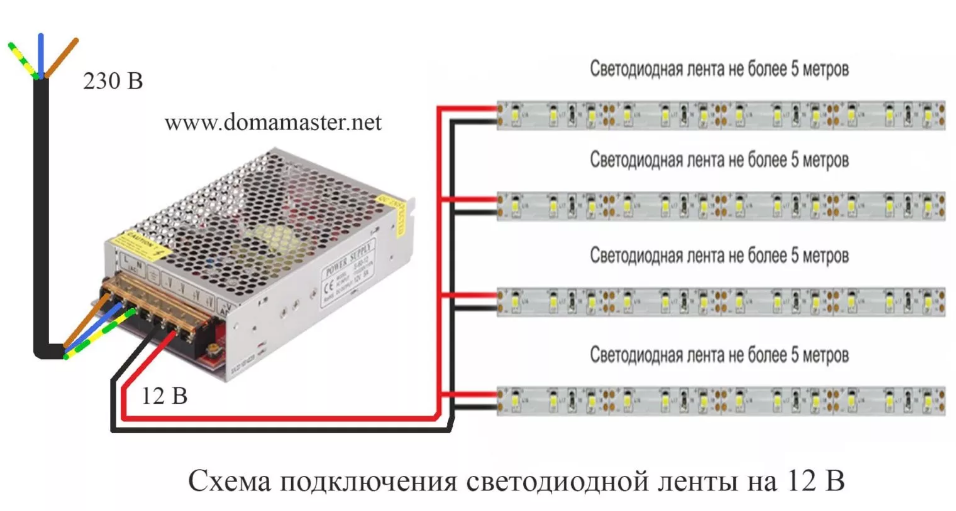

Для подключения большей длины светодиодных лент применяют параллельное соединение нескольких участков. Причем, подключать параллельно можно столько лент, сколько способен выдержать блок питания.

Мощные блоки питания для светодиодных лент будут иметь не только большие габариты, но и высокую стоимость, так что иногда будет целесообразней приобрести несколько блоков питания на меньшую мощность для подключения всех необходимых LED лент.

Разновидности и характеристики RGB лент.

В нынешнее время светодиодными лентами оснащаются все больше и больше настольных ПК. Эти устройства славятся практичностью, ассортиментом и функциональностью. Питание производится от 12В и 24В источников. Возможно подключение не напрямую к сети, а к самому компьютеру, что значительно облегчает процесс установки. Разновидности лент различают по количеству цветов или светодиодов, типу диодов, напряжению и назначению. Какие характеристики нужно учитывать при выборе электрические устройства?

Число цветовых оттенков;
Длина ленты для освещения персонального компьютера или рабочего стола;
Светодиодная плотность;
Наличие защиты от влаги и других внешних воздействий.

Ошибки подключения

контроллер — блок — лента (должно быть: блок — контроллер — лента) или

блок — усилитель — контроллер — лента (правильно: блок — контроллер — усилитель — лента)

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Как выбрать светодиодную ленту

При выборе светодиодной ленты стоит обратить внимание на следующие параметры:

Цветность (одноцветная «белая», цветная, RGB);
Яркость и мощность;
Тип источника питания;
Наличие защиты.

Цветность светодиодной ленты

– один из важнейших параметров, которые определяют сферу применения устройства. Различают «белые», цветные и RGB-ленты. Первые светят подобно обычной лампе и поэтому подходят для создания основного освещения в комнате – либо акцентного в шкафу, на кухне и так далее.

Цветные светодиодные ленты

окрашены в соответствующий цвет и только им и светят. Так, на рынке можно встретить красные, синие, жёлтые, зелёные устройства. В принципе, ассортимент цветных светодиодных лент не ограничивается ничем, кроме фантазии производителей или продавцов. Такие устройства также подходят для создания основного или акцентного освещения.

RGB-ленты

оснащаются светодиодами трёх цветов – красного, зелёного и синего. Контроллер таких устройств позволяет регулировать интенсивность свечения каждого из них. Благодаря этому RGB-ленты могут светиться абсолютно любым цветом и оттенком (в лучших моделях поддерживается до 16 миллионов оттенков), в том числе динамично меняя его в процессе работы.

RGB-ленты

в основном используются для создания акцентного освещения и в декоративных целях. Однако с точки зрения яркости они практически ни в чём не уступают одноцветным аналогам, так что подойдут и для основного освещения.

Яркость и мощность

светодиодных лент напрямую зависят от используемых светодиодов, а также их количества. Тем не менее, эти два параметра определяют сферу применения устройства. Так, светодиодные ленты с мощностью до 10 Вт/м подходят только для локального или акцентного освещения – например, подсветки шкафа или рабочего стола на кухне. Для основного освещения желательно использовать устройства с мощностью от 14 Вт/м – только они обеспечивают достаточную яркость.

Тип источника питания

определяет простоту подключения устройства. Абсолютное большинство светодиодных лент работают от 12 Вольт. И найти подходящий блок питания для них труда не составит.

Если же выбранная светодиодная лента требует 5 Вольт или какое-то более экзотическое напряжение, то стоит присмотреть какую-то другую модель.

При выборе светодиодной ленты стоит обратить внимание на потребляемую мощность на метр

. Затем умножить её на длину ленты – и вы получите необходимую мощность блока питания.

Предположим, вы выбрали ленту светодиодов SMD 5050 с 120 диодами на метр. Её потребляемая мощность – 25 Вт на метр, потребляемое напряжение – 12 Вольт. Длина ленты – 5 метров. Соответственно, вам потребуется блок питания 25 Вт × 5 м = 125 Вт.

Наличие защиты очень важно для светодиодных лент, использующихся в качестве акцентного освещения или на улице. Так, если планируется установить устройство под кухонной стойкой для декоративности или повесить на балконе – желательно выбирать модели с влагозащитой IP65 или даже IP67

Такие светодиодные ленты не боятся попадания воды.

А вот для подсветки шкафа или основного освещения в комнате защита, по сути, и не требуется. Капли воды всё равно не попадут на такую ленту. Так что можно сэкономить.

Схема подключения RGB ленты

Многоцветную ленту можно подключить к ПК, используя RGB контроллер. Это специализированное устройство, предназначенное для контроля свечения трех цветов диодов:

зеленого;
синего;
красного.

В результате смешивания свечений трех цветов получаются различные оттенки света. Для подключения многоцветных диодов потребуется четыре провода. В паре с контроллером можно применять пульт, чтобы управлять цветопередачей на расстоянии. Схема использует питание 12 Вольт и длину ленты до 5 метров. Для упрощения сборки схемы можно приобрести готовые разъемные коннекторы, предназначенные для ленточных светильников.

Одноцветная

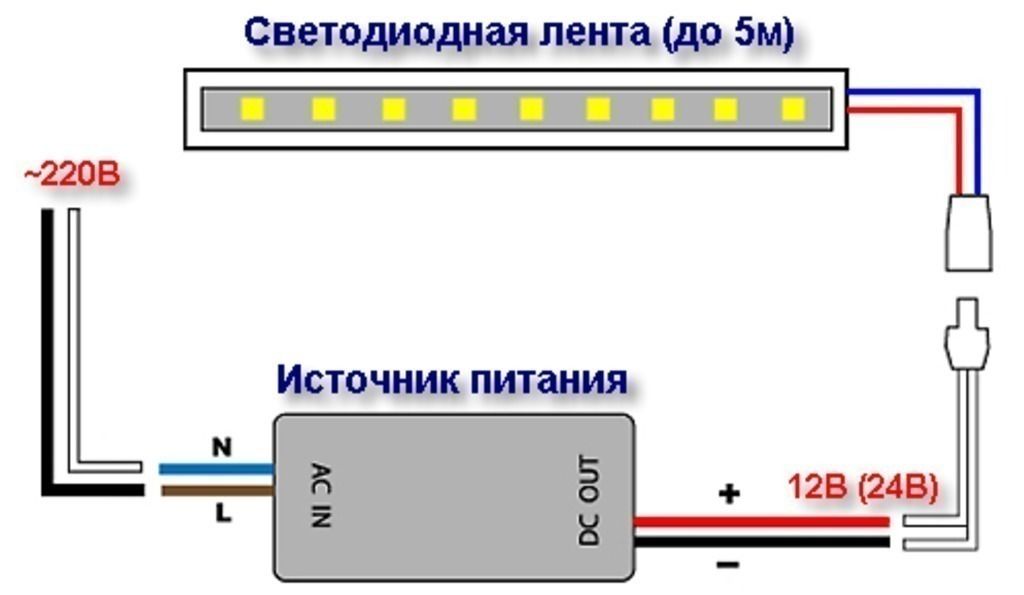

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

Параллельно:

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:. Диммер нужно подключать после блока питания, так, как показано на этом примере:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:

Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм2. При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+»

Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.

Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

https://youtube.com/watch?v=pZqYio-eF-I

Подключение через USB

Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.

Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:

Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.

Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

Виды лент

Нет смысла рассматривать отдельные модели светодиодных лент от разных производителей. Они могут отличаться по множеству параметров и невозможно выделить группу лучших из них. Все зависит от предпочтений покупателя и необходимых технических характеристик. Поэтому мы рассмотрим 2 основные категории, на которые делятся все модели.

Многоцветные RGB

Первым делом стоит ознакомиться с лентами, которые могут излучать множество разнообразных оттенков. Создание цвета происходит по принципу RGB. В каждый светодиод монтируется 3 кристалла, соответствующих одному из основных оттенков. То есть красный, зеленый и синий. После этого пользователь самостоятельно получает нужный оттенок, регулируя яркость каждого кристалла.

Смена цвета происходит с помощью специального пульта. При этом регулируется не только яркость кристаллов RGB, но и насыщенность с интенсивностью. Таким образом, можно использовать ленту не только в качестве постоянного источника света с одним оттенком. Можно включать циклическую смену цветов, “беговую дорожку” или создавать мерцание.

Плюсы:

Гораздо экономнее, нежели классические “лампочки Ильича”;
Разнообразность оттенков;
Свет получается довольно ярким и насыщенным;
Можно настраивать дистанционным пультом управления;
При желании можно регулировать не только оттенки, но и включать дополнительные режимы освещения.

Минусы:

Невозможно использовать в качестве основного источника света в доме, поскольку сильно воздействуют на глаза;
Гораздо дороже, нежели вид, который будет рассмотрен следующим.

Таким образом, RGB-ленты подходят только в качестве дополнительного декора. Например, ими можно украсить машину, рекламную вывеску, двор в новогоднюю пору и так далее. Однако для постоянного использования такой вид не рекомендуется.

Монохромные SMD

Следующий вид имеет сразу несколько преимуществ перед предыдущим. Во-первых, монохромные светодиоды гораздо дешевле, нежели многоцветные. Во-вторых, их можно комфортно использовать в качестве главного источника освещения в помещении. В-третьих, это самый распространенный вид, который проверен временем.

У монохромных светодиодов нет определенного оттенка, с которым выпускаются все модели. На выбор пользователя представляется несколько вариантов с различными цветовыми решениями. Изначально это было красное, синее, зеленое или классическое желтое свечение. В связи с активным ростом рынка светодиодных лент появились и другие решения. Теперь покупатель может приобрести ленты с промежуточными оттенками. Например, это может быть фиолетовый или голубой.

Доступен и вариант с белым свечением. Белый оттенок делится на несколько подвидов: нейтральный, теплый и холодный. Стоит отметить, что белых кристаллов для светодиодов не существуют. Для достижения этого оттенка производитель наносит люминофор на синий цвет. Со временем это вещество теряет свои свойства и появляется настоящее свечение.

Плюсы:

Низкая стоимость в сравнении с многоцветными светодиодами;
Небольшой размер;
Легко установить дома своими руками;
Широкий выбор разных оттенков;
В магазинах можно встретить широкий ассортимент моделей с различной мощностью;
Можно комфортно использовать в качестве основного источника освещения квартиры.

Минусы:

Наиболее качественные модели от хороших брендов обойдутся гораздо дороже;
Встречается огромное количество подделок, имеющих низкое качество и надежность. Поэтому нужно уметь отличать оригинал;
Если неправильно подобрать цвет, то может испортиться общая атмосфера интерьера в помещении.

Правила подключения к сети

LED-ленты рассчитаны на разность потенциалов в 12 В, модели с числом диодов 240 шт./п. м – на 24 В.

Применяют 2 способа подключения источника света.

Без блока питания

Для подключения к сети 220 В параллельное соединение диодов меняют на последовательное. 220 больше 12 в 18,33 раза, значит, необходимо соединить последовательно 19 диодов или их параллельных групп. Тогда падение напряжения на каждой из них составит 11,5 В.

Ленту разрезают по специальным меткам. Если рассечь ее произвольно, нарушится работоспособность изделия. У разных моделей число светодиодов между метками отличается, минимальное количество – 3.

Таким образом, для подключения к сети на 220 В потребуется не менее 57 элементов. При сборке осветительного прибора соблюдают полярность: группы СД соединяют одноименными контактами.

В продаже имеются LED-ленты с арматурой, готовые для использования в сети ~220 В.

Через блок питания

Осветительный прибор нужно подключить к выходным клеммам преобразователя, соблюдая полярность. Ориентируются по цвету изоляции проводов: черный или белый – «минус», другие (преимущественно красный) – «плюс». Выключатель и диммер устанавливают в разрыв любого провода.

Подходят следующие блоки питания:

штатный, изготовленный специально для LED-ленты;
от ноутбука;
компьютерный (для устройства подсветки в системном блоке);
зарядка для телефона.

Потребляемый лентой ток не может превышать номинальное значение для данного блока питания. Эта величина зависит от количества диодов и их типа. Выполнить расчет поможет таблица:

Тип светодиодов	Плотность LED на 1 п. м ленты	Сила тока (А) на длину ленты
1 м	2 м	3 м	4 м
SMD3528	30	0.2	0.4	0.6	0.8
60	0.4	0.8	1.2	1.6
120	0.8	1.6	2.4	3.2
SMD5050	30	0.6	1.2	1.8	2.4
60	1.2	2.4	3.6	4.8

Провода подсоединяют к контактным площадкам пайкой или с помощью специальных коннекторов.

Проводим непосредственное подключение

Подключение светодиодной ленты к любому компьютеру можно провести через разъем USB. Использование USB разъема для подключения представляет собой достаточно простой способ, с которым сможет справиться любой человек. Чтобы подключить ленту через USB разъем необходимо сделать следующее:

блок питания следует установить на задней стороне монитора, закрепив его с помощью двухстороннего скотча;

Установка блока питания на монитор

по краям монитора размещаем ленты, соединяя их с блоком питания по приведенной выше схеме;
от блока идет USB разъем. USB разъем можно без особых проблем прикрепить к блоку своими руками. Для этого срезаем вилку с блока питания и прикрепляем к нему USB разъем. Его можно взять с любого старого шнура. Главное, чтобы USB разъем был рабочим;
далее на компьютер нужно скачать нужные драйвера, чтобы они поддерживали работы собранного устройства.

Все, светодиодная подсветка готова к работе.

Подключение к сети без блока питания

Все светодиодные светильники, изготовленные заводским методом, рассчитаны на работу от блока питания. Используя специальную схему, можно подключить их непосредственно к сети 220 В 50 Гц.

Для этого нужно произвести следующие действия:

Разрезать ленту 5 метров на 20 частей (не менее чем через три диода).
Подключить диодный мост для преобразования переменного тока в постоянный.
Подключить конденсатор 5-10 мф на 300 В для устранения мерцания.
Соединить 20 частей между собой последовательно, присоединяя минус к плюсу, а плюс – к минусу.

Заизолировав все оголенные контакты, можно включать в сеть и наслаждаться подсветкой.

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Лучший цифровой комплект светодиодной подсветки

NZXT Hue+

Плюсы	Минусы
+ RGB-освещение контролируется программно	— Высокая стоимость
+ Четыре ленты в комплекте
+ Можно расширить до восьми лент

В отличие от предыдущего набора, комплект NZXT Hue+ обладает десятью светодиодами на каждой ленте, причем каждый из них может светиться индивидуальным цветом. В совокупности вы получите 40 светодиодов, к которым можно докупить еще 4 ленты с такими же 40 диодами. Кроме того, в наборе поставляется огромное количество различных кабелей для подключения как самих лент, так и вентиляторов (они тоже есть в наборе).

Подсветка на самом контроллере, который выполнен в форме небольшой коробочки, не регулируется. Если она вам не по вкусу — можете просто отключить ее. Контроллер NZXT Hue+ двухканальный, что и позволяет дополнять систему подсветки еще 4 лентами (по 4 на каждый канал). К тому же это позволяет запускать два разных световых эффекта на каждом из каналов.

https://youtube.com/watch?v=4ittFz72CnA

Все управление происходит через фирменное ПО, которое уже имеет восемь предустановленных режимов работы, но при этом не мешает создавать вам свои. Например, режимы интеллектуального освещения позволяют NZXT Hue+ автоматически менять цвета на основе температуры CPU или GPU. Аудиорежим активирует свечение в стиле эквалайзера: подсветка будет реагировать на любой звук, выходящий из ПК.

Установка комплекта достаточно проста. Контроллер прикручивается на место 2,5-дюймового диска в корзину для HDD. От него к материнской плате подключается четырехконтактный штекер для питания и кабель для передачи данных от материнской платы к контроллеру.

Цена: около 5000 рублей

Как работает светодиодная лента и каковы ее свойства?

Изделие представляет собой гибкую плату на полимерной основе. На ней закреплены 2 проводника и включенные между ними диоды, излучающие при протекании тока свет.

Преимущества устройства:

Экономичность. На 1 Вт потребляемой мощности LED-лента выдает световой поток в 90-120 лм. Для люминесцентных и галогенных ламп этот показатель составляет 25-50 и 15-20 лм соответственно.
Долговечность. Ресурс диодов составляет 50 тыс. часов, если они не подвергаются перегреву и перегрузкам по напряжению.
Простой и быстрый монтаж. Лента имеет клейкий слой. Благодаря гибкости она может быть закреплена на криволинейной или ломаной поверхности.
Низкое тепловыделение.
Компактность. Небольшой отрезок ленты помещается в системном блоке.

Если компьютер находится в спальне, изделие можно зафиксировать на тыльной стороне монитора или под столом. Освещение отраженными лучами позволит читать тексты, но не будет мешать спать другим членам семьи.

Популярны приборы в виде гибких трубок из ПВХ с диодами внутри. Их стенки имеют матовую прозрачность, поэтому светильник похож на неоновую лампу.

Диоды пропускают ток лишь в одном направлении. Соответственно, на ленту подается постоянное напряжение.

Как сделать подключение светодиодной ленты к компьютеру
