Подключение светодиодных лент: правила, схемы, распространенные ошибки

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

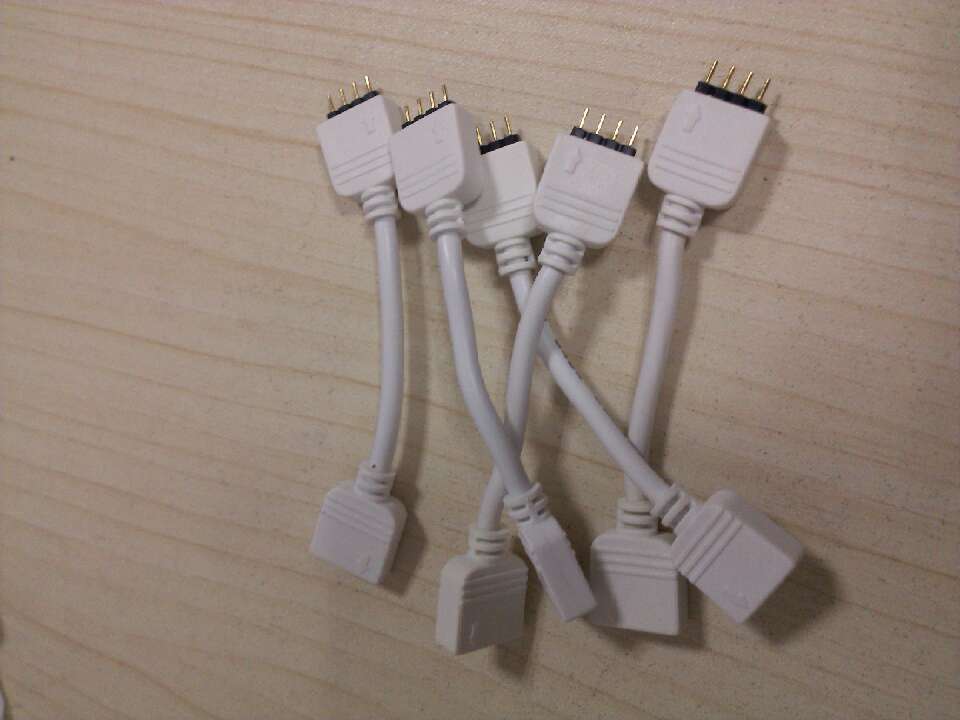

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Подсветка потолка лентой

Выбор светодиодной ленты

Цвет ленты. Тут выбор однозначен – полноцветная RGB лента с контроллером. Цена самой ленты такая же, как и одноцветной, а контроллер стоит дешевле, чем ленты дополняющих цветов. Спрашивается, а зачем тогда вообще одноцветные ленты? Для специальной подсветки на большом протяжении, когда имеет значение цена оборудования: витрин, деревьев, больших залов.
Плотность излучателей. Плотность излучателей на ленте может быть 30, 60 и 120 на метр. Для контурной подсветки она, разумеется, должна быть побольше – 60 или 120. А вот для направленной подсветки лучше взять ленту плотностью 30 или 60. Если размеры ниши под монтаж позволяют, лучше установить по две ленты: на полке – 60 и 120, а на откосе – 30 и 60. тогда понадобятся 4 источника питания с контроллерами, но такая установка даст широкий диапазон световых эффектов: ведь ленты можно включать и регулировать совместно. Можно получить двойную цветовую кайму, перемежающиеся лучики и пр.

Мощность ленты. Светодиодные ленты обозначаются буквами SMD и четырьмя цифрами, например SMD 3028. Первые две цифры обозначают потребляемую лентой мощность. Лента SMD 6035 будет мощнее вышеуказанной. Также мощность одного метра ленты указывается в ее паспорте. Для контурной подсветки достаточно 8 Вт/м; для направленной – 5 Вт/м. Лучше поставить на полку ленты на 7 и 12-14 Вт, а на откос – 5 и 7 Вт. Это позволит обойтись более дешевыми, без регулировки яркости, контроллерами и упростит настройку цвета.
Общая мощность подсветки. Этот параметр рассчитывается по длине световой полосы. Замеряем рулеткой, считаем сколько метров ленты потребуется, и умножаем на мощность метра ленты.
Источник питания и контроллер выбираем по мощности, требуемой для засветки соответствующей световой полосы. Разумеется, напряжение питания тоже должно быть подходящим. Светодиодные ленты выпускаются с рабочим напряжением 5, 12 и 24 В. Столько же должен давать ИП, и контроллер тоже должен быть рассчитан на такое напряжение.

Монтаж контурной и направленной подсветки

Как монтировать ленты в гипсокартонный потолок, ясно из рисунка. Дадим лишь несколько советов:

Светодиодные ленты монтируются на липучке; липкий слой нанесен с обратной стороны ленты и покрыт защитной пленкой. Перед монтажом ленты подберите подходящий по размеру к полке и откосу ПВХ уголок, и закрепите его в нише мелкими саморезами. К ПВХ липучка прилипает намертво, а вот от гипсокартона может со временем отклеиться

Если подсвечивается натяжной потолок, ПВХ уголок обязателен: ведь для самого мелкого ремонта подсветки его придется снимать.
Осторожно припаивайте провода к лентам. Их пластиковая основа и сами светодиоды боятся перегрева. Лучше воспользоваться флюс-пастой для пайки, припоем ПОС-61 или аналогичным, с температурой плавления не выше 160 градусов, и паять «одним тычком»

Если у вас нет большого опыта пайки мелких деталей, для пайки лучше пригласить мастера.
Не соединяйте вместе более 3 м ленты. Токопровоядящие дорожки в массе пластиковой основы могут не выдержать большого тока. Секции по 3 м длиной подсоединяйте к контроллеру отдельными проводами
При самостоятельном электромонтаже точно соблюдайте полярность и назначение проводов: + от ИП – на + контроллера; соответственно и –. От контроллера +V, R, G, и B – на соответствующие клеммы лент.
Разрезайте и обрезайте светодиодные ленты ТОЛЬКО по линиям реза, размеченным изготовителем. Исключение – последняя секция, но резать нужно острыми ножницами или кусачками-бокорезами одним движением точно посередине между диодами

Лучше воспользоваться флюс-пастой для пайки, припоем ПОС-61 или аналогичным, с температурой плавления не выше 160 градусов, и паять «одним тычком». Если у вас нет большого опыта пайки мелких деталей, для пайки лучше пригласить мастера.
Не соединяйте вместе более 3 м ленты. Токопровоядящие дорожки в массе пластиковой основы могут не выдержать большого тока. Секции по 3 м длиной подсоединяйте к контроллеру отдельными проводами
При самостоятельном электромонтаже точно соблюдайте полярность и назначение проводов: + от ИП – на + контроллера; соответственно и –. От контроллера +V, R, G, и B – на соответствующие клеммы лент.
Разрезайте и обрезайте светодиодные ленты ТОЛЬКО по линиям реза, размеченным изготовителем. Исключение – последняя секция, но резать нужно острыми ножницами или кусачками-бокорезами одним движением точно посередине между диодами.

схема подключения светодиодных лент к электропитанию и контроллеру

Как видим, скрытая подсветка потолка своими руками делается довольно просто и уже позволяет получить великолепный эстетический эффект. Усилить его, тем более, что вы уже набрались опыта, можно, использовав другие типы подсветки.

Как подключить в машине

Некоторые автовладельцы используют светодиодные ленты для придания своим автомобилям стильного вида, при этом у них возникает вопрос: как выполнить подключение такого источника света.

Бортовая электрическая сеть автомобиля работает на напряжении 12,0 Вольт постоянного тока, что соответствует параметрам, обеспечивающим работу светодиодов. В связи с этим, ленты одного типа свечения можно подключить через прикуриватель автомобиля или через блок предохранителей.

При использовании лент RGB – свечения, потребуется установка электронного блока, который также можно подключить через прикуриватель или блок предохранителей.

Как избежать ошибок

Самой распространенной ошибкой даже у опытных электриков, пытающихся подключить пульт управления к светодиодной ленте, является превышение возможностей блока питания, контроллера или усилителя по мощности. Это случается, когда схема собирается «на грани», и кажется, что блок питания обеспечит ток, хоть и без запаса. В итоге срок службы дорогостоящего прибора оказывается весьма коротким.

Другая недооценка – нехватка сечения провода. Мощный потребитель подсоединяется слишком тонкими или слишком длинными проводами. Первый случай ведет к перегреву, второй – к падению напряжения на питающей линии и тусклому свечению светильника.

Сечение медного проводника, мм 0,5 0,75 1 1,5 2
Максимально допустимый ток при открытой прокладке, А 11 15 17 23 26

Также следует обращать внимание на верную распиновку светильника RGB. Если подсоединить провода не в соответствии с цветами, можно получить казус, когда на разных отрезках полотна горят разные группы светодиодов

Такое чаще бывает при использовании пайки для соединения отрезков полотна.

https://youtube.com/watch?v=FcgHiUEcdNU

Остальные ошибки могут быть следствием невнимательности и небрежности при монтаже. Сразу после окончания работ надо проверить правильность и надежность соединений. Если сделать это до первой подачи напряжения, то RGB-светильник прослужит долго.

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

использовать два контроллера

использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Подключение светодиодной ленты без блока питания

Единственная светодиодная лента, которая подключается действительно без понижающего блока питания, это светодиодная лента на 220 В. Использовать такую светодиодную ленту для декоративной подсветки каких-то объектов в помещении крайне неудобно из-за особенностей данного типа LED лент.

В теории включить последовательно достаточное количество светодиодных лент, чтобы подключать их к сети 220 В без блока питания, но так никто не делает, потому что обычные ленты имеют оголенные контакты и это может привести к печальным последствиям.

Иногда все же используют простые схемы подключения через балластные ограничивающие конденсаторы, но светодиодная лента при этом должна быть недоступна для касания человеком. Этот способ достаточно просто, и блоком питания такой вариант не назовешь, но имеет свои недостатки. При таком подключении светодиодная лента подключена к сети 220 В, что весьма опасно, к тому же будут большие пульсации напряжения, сопровождающиеся мерцанием испускаемого света.

Часто задаваемые вопросы по блокам питания для светодиодных лент

Как определить, какой блок питания нужен для светодиодной ленты?

Для правильного выбора блока питания нужно знать напряжение питания светодиодной ленты, потребляемую мощность светодиодной ленты, и место установки блока питания.

Что нужно, чтобы подключить светодиодную ленту?

Чтобы подключить светодиодную ленту необходимо правильно подобрать блок питания, правильно соединить светодиодные ленты, если их несколько, и правильно подобрать сечение провода.

Какой блок питания нужен для светодиодной ленты 15 метров?

Независимо от длины светодиодной ленты блок питания подбирается по напряжению питания и мощности подключаемой LED ленты.

Что из себя представляет

Есть обычные, одноцветные варианты, или многоцветные RGB ленты, для нормальной работы которых потребуется управляющее устройство — контроллер. Все они выпускаются в готовом к использованию виде, с присоединенным разъемом. Остается только включить штекер в гнездо и разместить ленту в запланированное место.

При желании, для работы от 5 В может быть переделана обычная светодиодная лента на 12 В. Однако, этот процесс требует некоторой подготовки как в теоретическом, так и в практическом плане. Некоторые пользователи предлагают собрать преобразователь 5 В на 12 В, но при таком решении допустимый ток с изначального значения 500 мА падает до 250 мА. Кроме того, теряется сам смысл присоединения ленты к USB — тогда можно просто взять штатный БП 12 В и подсоединить его к сети.

Гораздо проще использовать готовые светильники на базе светодиодов SMD 2835, содержащие 60 элементов/метр длины. Есть одно- и многоцветные варианты, с разной степенью защиты. Их можно приобрести и самостоятельно подключить к гнезду USB, выполнив некоторые технические процедуры. Преимуществом такого варианта будет более точная подгонка длины ленты к размерам несущей поверхности, выбор наиболее подходящего цветового оттенка.

Схема подключения

USB разъём – это, пожалуй, основная деталь собираемой конструкции. Его можно купить в разборном корпусе или использовать ненужный, но рабочий шнур от любого периферийного устройства. В зависимости от удалённости системного блока от места монтажа подсветки, нужно посчитать длину провода. В некоторых моделях клавиатур сбоку имеется дополнительный USB разъём, который можно использовать для организации подсветки.

Светодиода

Схема подключения одного светодиода показана на рисунке. Для её реализации понадобится ответная часть разъёма USB, резистор, двухжильный провод и светодиод с высокой яркостью свечения. Если USB-штекер куплен отдельно, то его необходимо разобрать, освободив внутреннюю часть с контактами под пайку. Определившись со светодиодом, рассчитывают сопротивление резистора:

UПИТ – напряжение питания от USB порта, равное 5В; ULED – прямое напряжение светодиода, которое зависит от цвета свечения; ILED – номинальный рабочий ток светодиода.

Более подробно о том, как правильно выбрать и рассчитать токоограничивающий резистор, можно прочитать здесь.

Теперь осталось правильно спаять все имеющиеся детали между собой и придать подсветке привлекательный вид. Сначала с помощью кусачек укорачивают плюсовой вывод светодиода и припаивают к нему резистор. Далее один провод припаивают к свободному выводу резистора, а второй провод – к минусовому выводу светодиода. Выводы, резистор и места пайки скрывают под термоусадочной трубкой. Для придания приличного внешнего вида на оба провода вблизи светодиода надевают термотрубку большего диаметра. С обратной стороны соединительный шнур припаивают к клеммам разобранного USB разъёма. Провод, идущий от резистора, соединяют с клеммой №1 (+5В), а провод, идущий от минуса светодиода, — с клеммой №4 (GND). Проверяют, чтобы после пайки не было замыкания со второй и третьей клеммой и собирают разъём.

https://youtube.com/watch?v=ZtTTMzPKwKg

Если используется готовый USB шнур с разъёмом, то свободные концы проводов зачищают и с помощью мультиметра вызванивают два крайних питающих проводка. Затем их припаивают к светодиоду через резистор по вышеуказанной методике. Незадействованные информационные проводки укорачивают и изолируют, чтобы избежать короткого замыкания. Теперь подсветка готова к работе.

Светодиодной ленты

Чтобы подсветка обладала более высокой светоотдачей, используют светодиодную ленту. Особенно это актуально для освещения выдвижной полки компьютерного стола. Светодиодный отрезок наклеивают с краю под столешницей, обеспечивая равномерный световой поток на поверхности клавиатуры. Чтобы ленту запитать от USB порта, дополнительно потребуется повышающий преобразователь с 5 до 12 вольт, который придётся сделать своими руками либо приобрести в магазине электроники.

Но проще пойти другим путём. Компьютерный блок питания выдаёт необходимое +12В, которое присутствует на 4-х проводном molex разъёме внутри системного блока. Всё что требуется – это купить ответную часть molex разъёма со штырьками, припаять к нему и к светодиодной ленте провод питания нужной длины, который вывести через заднюю стенку системного блока. Плюс ленты соединяют с жёлтым проводом molex, а минус – с любым чёрным.

Нагрузочная способность шины +12В компьютерного блока питания в десятки раз больше, чем у USB, что даёт возможность сделать подсветку клавиатуры желаемой яркости.

Известный способ освещения помещений – светодиодная подсветка с помощью светодиодной ленты. Она имеет ряд преимуществ перед другими источниками света. Экономичность, легкость крепления – это делает ее удобной для эксплуатации в каких угодно помещениях и определенных зонах, будь то корпус системного блока, тыльная часть монитора или подсветка для компьютера. Как подключить светодиодную ленту к компьютеру различными способами?

Для чего необходимо подсветка компьютерной зоны

Компьютер, как и телевизор, давно стали постоянными жильцами наших домов и квартир. Без них мы уже ни мыслим себя. Компьютер в последние годы отобрал у телевизора популярность и стал самым популярным местом в доме. Но стоит помнить, что при работе с компьютером нужно знать определенные правила, касающиеся организации рабочего времени, проводимого за ним.

Рабочее место за компьютером

Поэтому очень важно, работая за такого рода устройствами, соблюдать определенные требования и рекомендации. Одним из наиболее важных аспектов работы за компьютером является его качественная и полноценная подсветка

Необходимость подсветки компьютера в вечернее и темное время суток связана с тем, что его подсвеченный экран сильно контрастирует с окружающим пространством, утомляя нашу зрительную систему. Отличным вариантом здесь будет использование светодиодной ленты в качестве подсветки. Ее можно подключить таким образом, чтобы одновременно со светом играла музыка. Кроме этого установив ее с выключателем, вы получаете возможность управление подсветкой, включая ее только при наличии такой необходимости. Подключив светодиодную ленту к своему компьютеру, вы получите не только качественную фоновую, но и еще декоративную подсветку, которая красиво выделить данное пространство комнаты, визуально отгородив его от остальных зон.

https://youtube.com/watch?v=ZTk1QgtOD-c

RGB контроллер

Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.

А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Особенности подсветки

Чтобы сделать систему правильно, нужно разобраться в ее особенностях и понимать, как правильно ее подключить. Основные моменты не отличаются от стандартного монтажа, но некоторые требуют внимания:

  1. Обычно длина ленты небольшая. Это связано с ограничениями по силе тока, которое есть в компьютере и ноутбуке. Рассчитать максимальную длину несложно по суммарной мощности светодиодов.
  2. Ленту можно просто приклеивать к любой поверхности, а можно скрыть в нише или с внутренней стороны столешницы. Крепить ее нужно обязательно, чтобы исключить повреждение.
  3. Если нужно получить равномерный свет, лучше использовать специальный рассеиватель. В продаже есть алюминиевый профиль, который с одной стороны закрыт матовым пластиком, он рассеивает свет и делает его равномерным по всей длине короба.
  4. В системе чаще всего нет розетки, так как она запитывается от компьютера. Тут могут быть разные варианты – подключение напрямую к материнской плате, вариант с соединением через универсальный разъем с подходящим напряжением и присоединение через USB. Все способы описаны ниже.
  5. За счет небольшого потребления электричества компьютер не подвергается высоким нагрузкам. Главное – соблюдать рекомендации и не превышать определенный уровень потребления тока, для этого точно подбирать длину подключаемой ленты.
  6. Подсветка может работать как постоянно – включаться при запуске компьютера и выключаться вместе с ним, так и отдельно. Для этого используются различные выключатели и другие устройства.


Подсветка нескольких зон на столе с подключением к компьютеру.

Этот вариант подходит для ПК, так как не создает опасности для системы. Лента почти не нагревается при работе, поэтому не повышает температуру при использовании внутри системного блока. Крепить легко, так как с задней стороны всегда есть самоклеящийся слой, нужно только снять защитное покрытие. А небольшая ширина и возможность резки на куски любой длины позволяют подогнать подсветку под любые условия.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

  • светодиодная лента длиной 5 м;
  • диммер с пультом дистанционного управления для монохромной ленты;
  • блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Как сделать подсветку для ПК своими руками?

Действуют в следующем порядке:

  1. Ориентируясь на специальные метки, от ленты отрезают фрагмент заданной длины,
  2. Обрабатывают спиртом имеющиеся на нем контактные площадки (ламели).
  3. С помощью съемника либо канцелярского ножа освобождают концы проводов от изоляции на длину 5 мм.
  4. Оголенный участок скручивают в жгут.
  5. Окунают зачищенные концы жил в канифоль.
  6. На контактные площадки LED-ленты зубочисткой наносят флюс.
  7. Набирают разогретым жалом паяльника небольшую дозу припоя и переносят его на ламель. Чтобы ее не пережечь, время контакта следует ограничить 1 секундой.
  8. Аналогично формируют бугорки припоя на других контактных площадках подключаемой ленты.
  9. Налет коричневого цвета от флюса удаляют салфеткой. Если он успел застыть, для этого потребуется спирт.
  10. Кусачками укорачивают оголенные концы жил так, чтобы они сравнялись по длине с ламелями. В противном случае при сгибании проводов может произойти короткое замыкание.
  11. Жилу укладывают на бугорок припоя и вдавливают в него разогретым паяльником. Длительность контакта ограничивается 1 секундой.
  12. До застывания припоя обеспечивают неподвижность соединения. Для этого требуется несколько секунд.
  13. Припаяв все провода, очищают места контакта от флюса смоченной в спирте салфеткой.
  14. Надевают на узел термоусадочную трубку и нагревают ее.
  15. Отрезают от переходника разъем SATA.
  16. Зачищают концы желтого и одного черного проводов. Остальные подрезают и изолируют.
  17. Надевают термоусадочные трубки.
  18. Скручивают с соблюдением полярности провода от LED-ленты и разъема. Затем паяют соединение.
  19. Надвигают термоусадочные трубки на места контакта и нагревают их строительным феном, спичкой или газовой зажигалкой.
  20. Вставляют штекер переходника в разъем Molex.

RGB-ленту подключают аналогично. Во избежание путаницы рекомендуется к «минусам» припаять провода в изоляции разных цветов. Далее выполняют подсоединение жил от переходника Molex-SATA к RGB-контроллеру. С другой стороны к нему подключают провода от светодиодного модуля.

Собранная таким способом подсветка зажигается одновременно с запуском компьютера. Чтобы иметь возможность гасить ее в дневное время, в разрыв одного из проводов впаивают микровыключатель с функцией дистанционного управления, например, со смартфона.

Процесс монтажа упрощается, если приобретен кусок ленты с уже подсоединенными проводами.

https://youtube.com/watch?v=Gwk42_Zhz6s

Характеристики led-продукции

Прежде чем приступать в установке ленты к компьютеру (например, работающей под музыку), нужно определиться с характеристиками. На самом деле, к компьютеру возможно подключение любой светодиодной ленты. Но из всего разнообразия нужно выбрать наиболее подходящий для вас вариант, чтобы он в дальнейшем вызывал только положительные эмоции. Выбор ленты стоит делать по следующим характеристикам:

Плотность диодов на ленте

  • одно или многоцветное свечение;
  • сколько вам понадобиться метров;

Прежде чем подключать выбранную светодиодную продукцию, рассмотрим принципы ее подключения к блоку питания.
