Что такое реле времени и как использовать его для автоматизации

Какое реле времени лучше купить

Одним из основных критериев выбора подобной техники является допустимая периодичность работы. Различают суточные и недельные реле времени.

Первый тип отличается более простым устройством и поддерживает небольшое количество циклов для использования в течение 24 часов. Недельные таймеры обладают гибкой регулировкой и объемной памятью. Их можно настроить на ежедневную смену программного режима.

На удобство управления влияет тип реле. Цифровые модели оснащаются ЖК-дисплеями и микропроцессорами – их отличает высокая точность хода и скорость переключения.

Механические используют синхронную или кварцевую технологию привода. Они крайне просты в использовании и стоят дешевле электронных аналогов.

Также следует определить будущие условия эксплуатации и список оборудования в сети. Это поможет вычислить максимальную мощность переменного тока подключаемых приборов. Показатель не должен превышать допустимое для реле значение.

Советуем обратить внимание на указанный класс защиты прибора

Для выбора оптимальной модели важно знать, какие факторы внешней среды будут влиять на устройство, спрогнозировать уровень влажности и температурный режим

При использовании реле в помещении не потребуется класса защиты выше IP20.

Не все реле времени совместимы с бытовыми электроприборами. Рекомендуем ознакомиться с величиной напряжения устройства перед покупкой. Многие представленные в продаже модели предназначены для работы в цепях, рассчитанных на 12, 42, 127 В и т.д.

Рекомендации: 12 лучших производителей розеток и выключателей

14 лучших выключателей

15 лучших стабилизаторов напряжения

Управляющие устройства и реле времени

Предлагаемое нами оборудование рассчитано на работу в составе разнообразных систем мониторинга и диспетчеризации. Управляющие устройства от компании «АйСиБиКом» осуществляют процесс работы с m2m-системами: управляют системами микроклимата, реализуют циклическую коммутацию электрических сетей на необслуживаемых объектах.

• реле задержки времени;
• устройства сбора данных;
• контроллеры БРКВ (блока ротации кондиционеров и вентилирования);
• датчики;
• и другие вспомогательные элементы.

Кроме обозначенных устройств управления и автоматизации в наличии вспомогательные элементы к ним. Например, кронштейн для передатчика. Все управляющие устройства и реле времени изготовлены из высокопрочных материалов, не подверженных воздействиям огня и коррозийным влияниям.

РВ применяются там, где есть необходимость:

1. выполнить команды с определённой селективностью, т.е. избирательностью;
2. выполнить включение и отключение нагрузки в определённое время, т.е. использовать РВ в качестве таймера ;
3. выполнить ряд последовательных (программных) действий, либо команд, разнесённых во времени;
4. выполнять команду в течение заданного промежутка времени.

Таким образом функции реле времени чрезвычайно разнообразны, а выдержки времени, которые могут применяться, находятся в диапазоне от десятых долей секунды до десятков часов или суток. Верхний предел выдержки ограничивается только фантазией автора устройства.

Селективность (избирательность) применяется, чаще всего, в устройствах релейной защиты. К примеру, есть линия электропередач, питающаяся от выключателя в голове и секционированная выключателем в середине. Защита смонтирована на головном выключателе. На ней возникает короткое замыкание(КЗ). Как ведёт себя защита линии? Поскольку, защита сама по себе не может определить место КЗ, делают её селективной с помощью реле времени. С первой выдержкой времени, скажем 0.5 секунд, отключают секционный выключатель. Если КЗ не ликвидировано, значит оно ближе к выключателю питания, тогда со второй выдержкой, скажем, 1.0 секунда, отключают головной автомат. КЗ ликвидировано.

Функцию переключателя нагрузки широко используют для управления, скажем, освещением объекта. Включают в определённое время и выключают. Функцию программных действий широко использую в промышленности, когда надо выполнить ряд действий, например:

• включить вентиляцию топки котла во время Х на Y минут;
• разрешить подачу топлива к горелкам во время X + Y .

Это уже программная работа РВ и работа в течение заданного промежутка времени.

Техническое обслуживание

• При техническом обслуживании реле, необходимо соблюдать «Правила техники безопасности и технической эксплуатации электроустановок потребителей».
• При нормальных условиях эксплуатации достаточно 1 раз в 6 месяцев проводить внешний осмотр реле и проверять установленное время срабатывания (цикла). Необходимо подтягивать зажимные винты, давление которых ослабевает вследствие циклических изменений температуры окружающей среды и текучести материала зажимаемых проводников.
• Реле должно устанавливаться и обслуживаться квалифицированным персоналом.
• При подключении реле необходимо следовать схеме подключения.

Назначение и виды

Реле времени предоставляет возможность задать определенный временный интервал, необходимый для работы электрооборудования. Зачастую оно используется в случаях, когда предполагается автоматическое включение различных приборов через определенный промежуток времени.

В быту реле времени применяется с целью экономии электроэнергии. При автоматическом включении и отключении бытовой техники и освещения, население существенно экономит свой бюджет. Кроме этого данный прибор востребован среди потребителей благодаря длительному сроку эксплуатации, а также практичности в использовании.

Приспособления цикличного вида вызывает сигнал через установленный временной промежуток. Исконный вариант этого типа был механическим. Он взаимодействовал с контактами посредством запрограммированного механизированного барабана. Когда появились микропроцессоры, реле стало обладать различными диапазонными критериями. Цикличное реле по большей части применяется в уличном освещении.

Промежуточный тип предусматривает временную задержку при подключении электроприбора на установленный момент. Такая задержка необходима для правильной и корректной работы электрических приборов, имеющих сложный механизм. В свою очередь промежуточные реле делятся на электромагнитные реле; пневматические устройства; приспособления, имеющие часовой механизм; электронные реле; а также моторные реле.

Блочные реле применяются в областях узкой специализации, к примеру, задержка во времени фотопечати. Блочный прибор обладает вмонтированным питанием и устанавливается как самостоятельное устройство.

Встраиваемое устройство не имеет корпуса и собственного источника питания. Реле является частью более сложного механизма. Используется в качестве вспомогательного элемента, и имеет общий корпус с другими элементами. Самым распространенным примером может являться стиральная машина автомат.

Модульные приспособления схожи с блочными разновидностями. Зачастую их устанавливают в распределительные щитки на дин-рейку.

Электромагнитные

Данный вид применяется только в сетях, имеющих постоянный ток. Реле оснащено короткозамкнутой обмоткой на подобие, медной гильзы. Задержка во времени происходит благодаря этой гильзе, которая препятствует увеличению магнитного потока и включению якоря главного реле. Устройство можно устанавливать на временной отрезок, который составляет пять секунд. Такие типы используются в электроприводах с целью их разгона или торможения.

Электромагнитное реле

Электронные

Электромагнитные устройства обладают функцией программирования задержки времени. Выпускаются аналоговые и цифровые виды. Приспособление контролирует процессы в электронных схемах, производит отсчет установленного количества импульсов, регулирует разряд и заряд конденсаторов. Такие устройства широко применяются в быту.

Пневматические

Реле называется пневматическим благодаря содержанию в своем механизме пневматического катаракта. Посредством специального регулировочного винта изменяется диаметр отверстия, которое поглощает воздух, в результате чего происходит задержка во времени. Такой аппарат можно запрограммировать на шестидесятисекундную задержку. Это изделие можно применять для автоматического управления электрооборудованием, а также для управления электроприводом, его разгоном и торможением.

Моторные

Данные типы используются для защиты воздушных линий при их повторном подключении. Основным элементом данного устройства является синхронный двигатель, который осуществляет свою работы с помощью электрической сети переменного тока, имеющей частоту в 50 Герц. Кроме этого в механизм реле входит электромагнит, посредством которого осуществляется сцепление двигателя и редуктора. Прибор способен произвести задержку времени от десяти секунд до нескольких часов.

С часовым механизмом

В основе такого реле лежит пружина. Электромагнит, входящий в конструкцию, приводит данную пружину в действие. На специальной шкале устанавливается необходимое время, по истечению которого контакты реле замыкаются. Временной промежуток может быть установлен на величину от 0,1 до 20 секунд.

Реле времени с часовым механизмом

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени.

Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

t = 1,1*(R3+R6)*C2

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным — 12 Вольт.

Если схема реле задержки выключения вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы — оставляйте ваши комментарии.

Технические характеристики

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Виды

По своему конструктивному исполнению реле времени подразделяют на:

Моноблок — полностью независимое устройство, с собственным корпусом, встроенным питанием и специальными гнездами для подключения какой-либо техники. Хорошо знакомы с этим типом реле те, кто занимается фотопечатью.

Встраиваемые— это упрощенный вариант моноблочных реле. У них нет собственного корпуса и питания, поскольку они нужны для того, чтобы создавать более сложные устройства. Они используются как дополнительные элементы и поэтому их помещают в один корпус с другими элементами изготовляемого прибора. Классический пример — таймер в стиральной машинке, микроволновой печи, духовке и пр.

Модульные (с управляющим контактом) — этот тип имеет стандартные размеры и устанавливается на DIN-рейку в распределительный щиток.

Помимо этого, реле времени также классифицируют в зависимости от принципа работы (как именно создается временной интервал):

• Реле времени с часовым механизмом. Этот вид был изготовлен первым и до сих пор считается одним из самых надежных, так как по своим свойствам не уступает пневматическим приборам. Их работа практически не зависит ни от мощности напряжения, ни от того как часто оно подается, ни от изменения температуры. В быту такой тип реле встречается в механических будильниках, кухонных таймерах, в некоторых стиральных машинах также встречается механическое реле программ.
• С электромагнитным замедлением. Используется в цепях, ориентированных на постоянное напряжение. Задержка осуществляется за счет создания вспомогательного магнитного потока, регулируемая изменением величины натяжения возвратной пружины. Регулируемое значение составляет до пяти секунд. Существенный минус этого типа реле в том, что задержка времени зависит от изменения температуры.

  Электро реле

• Вакуумное (электромеханическое). Этот вид используется там, где требуется электрический или пневматический сигнал, контролирующий достижение уровня вакуума.
• Моторные. Включает в себя двигатель с редуктором и электрическим контактом. Способность задержки времени составляет от 10 секунд и до десятков часов.
• Реле с гидравлическим или с пневматическим замедлением. Временные интервалы здесь регулируются за счет увеличения или уменьшения подачи жидкости, воздуха в рабочий процесс. Из плюсов можно также выделить то, что замедление не зависит от величины напряжения, частоты питания и изменения температуры. Также регулировка задержки не составляет особого труда.
• Электронное реле. Самый широко используемый вид реле времени, постепенно вытесняющий механические аналоги. Достоинствами такого вида считаются его небольшие размеры, вес, высокая точность работы, надежность и широкий выбор программ функционирования.

Между собой электронные реле подразделяют исходя из технологии отсчета срабатывания времени:

• Цифровые— напряжение оказывается на блок питания, из-за чего запускается задающий генератор, который затем подает импульсы на счетчик. Последний, в свою очередь, высчитывает эти импульсы до тех пор, пока они не сравнятся с нужным числом импульсов, которое задано в системе. Затем, на контролирующий реле выходной усилитель, посылается сигнал и счетчик перестает подсчитывать импульсы. Как только с блока питания снимется напряжение, реле вернется в свое изначальное состояние. Такие РВ способны задерживать время на десятки часов при минимальной погрешности. Главный минус в высокой стоимости.
• Аналоговые — для задержки времени используется конденсатор, на который при замыкании контактов подается напряжение. Следит за этим напряжением специальное устройство, которое сравнивает его и ранее указанное. В случае их совпадения, устройство подает сигнал, чтобы реле переключилось. Максимальная выдержка здесь равна 10 секунд. Этот тип превосходит цифровое в том, что он не требует точного программирования и проще в использовании.

Комнатный термостат и экономия электроэнергии

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме. По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова

Вторая простейшая схема готова

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха. Днем в ваше отсутствие, температура на улице может резко упасть

Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

https://youtube.com/watch?v=fw9BUOGXT4Y%3F

Область применения устройств

Таймеры используются во многих устройствах, окружающих современного человека. Зачастую, в жизни, требуется автоматизация циклов запуска и остановки различного оборудования.

Схема подключения реле времени настолько проста, что позволяет применять такой контроллер работы в широком спектре бытовой и производственной аппаратуры, запуская или выключая оборудование через определенные периоды. Примерами использования служат стиральные машины, микроволновки, станки, светофоры, уличное освещение, системы полива и управления отоплением дома. Современное реле времени

Реле времени применяются настолько давно, что даже информации о первом инженере, введшим такие функции в свое оборудование, найти не удалось. Первое упоминание и попытка разделения систем контроля времени работы по принципу действия была предпринята в 1958 году, в книге В. Большова «Электронные реле времени».

Показательно, что даже тогда необходимость периодического запуска и отключения оборудования была принято за данность. В книге предлагалось разделить таймеры на часовые, воздушные, электронные и электромагнитные, от вида механизма функционирования. Реле времени, использовавшиеся в СССР

В современной жизни, отключающие и контролирующие питание оборудования таймеры, а это другое название такого прибора, используются повсеместно, как для управления производственными процессами, так и бытовой электроникой.

Особенно важны реле времени в системах «умного дома», в которых они отмеряют временные промежутки и контролируют те или иные процессы. Самый простой пример – автоматический свет в подъездах жилых домов. Датчик, при обнаружении движения дает сигнал на запуск таймера, который зажигает освещение. Если длительный период нет сигнала от сенсора, срабатывает реле времени и свет гаснет. Одна из схем подключения реле времени к освещению подъезда

Это интересно: Независимый расцепитель или реле напряжения — что лучше выбрать

Реле времени в ассортименте «АВС-электро»

У нас можно купить наиболее востребованные аналоговые и цифровые реле времени ведущих отечественных и зарубежных производителей:

временные блоки (приставки выдержки времени, таймеры, контактные блоки и т.п.);

для распределительных щитов, лестничного освещения, системной шины;

с функциями задержки на включение и выключение, изменяемого и неизменного времени, мгновенного срабатывания импульсом.

Наибольшим спросом пользуются приборы для распределительного щита, импульсные с функцией задержки на включение и выключение, многофункциональные программируемые реле.

Перед приобретением автомата, чтобы выбрать наиболее подходящую модель, вам следует в первую очередь оценить свои потребности в его функциях. Если нужен простой прибор, купите таймер-моноблок. Для управления сложной автоматизированной системой приобретите модульный вариант. Если необходимы осуществление многоуровневого контроля, вам подойдут программируемые реле.

Настройка

Установка временных параметров работы для каждого таймера отключения достаточно индивидуальна. Если брать в общем — зачастую управляющие механизмы представлены соответствующими кнопками рядом с индикатором работы на его лицевой стороне или поворотными регуляторами. С последними существует нюанс удобства — они могут быть предназначены для движения при помощи плоской отвертки. То есть, руками их повернуть нельзя. Нужно взять инструмент, вставить его в специальные прорези и уже им производить установку значений.

Кроме уже названых методов настройки, в отношении микропроцессорных реле существует возможность задания программы с временными промежутками работы при помощи стороннего компьютера, соединяющегося с устройством посредством кабеля или Wi-Fi.

Регуляторы реле времени с подключением к Wi-Fi:

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
2. DIP-переключателями 1–3 выбрать диапазон времени.
3. Установить заданное время выдержки.

Настройка аналоговых реле электронно-механического типа

Как промышленные, так и бытовые модули, во многих случаях оснащены электромеханическими реле, которые настраиваются с помощью потенциометров. Передняя панель таких устройств снабжена одним или несколькими штоками, в которых есть прорезь, которая предназначена для лезвия отвертки. Вокруг штока, по окружности установлена или нарисована шкала с разметкой значений, на которые надо ориентироваться при установке параметров. Прорезь, в которую вставляется отвертка, имеет еще одну функцию – она выполняет роль указателя. Поворотом штока и установкой его напротив определенных значений, нанесенных на разметку, достигается необходимая настройка на нужный параметр. Устройства электронно-механического типа активно применяются в схемах, отвечающих за управление системами вентиляции, модулей отопления, осветительными приборами.

Советы по монтажу и настройке

Перед тем как производить монтаж, заранее определитесь в какой сети вы будете работать (например, трехфазной или однофазной).
Немаловажно также точно знать, какая нагрузка будет требовать включения или отключения.
Уже после того, как вы будете точно знать, чего вы хотите, смело идите в магазин и покупайте соответствующий прибор.
Перед тем как вы установите прибор и обесточите освещение, проверьте правильно ли работает устройство: подключите к нему шнур с вилкой и выставьте минимальное время для срабатывания. Напряжение на контактах выхода проверьте тестером.
При установке к DIN-рейке плотно затягивайте болты, чтобы исключить нагревание прибора, его поломку или даже возникновение пожара.
Помните, что максимальная влажность, при которой прибор способен работать исправно — не более 80%, и температура от 10-50 градусов.

Настройка

• Настройка таймера в приборе зависит от того, какой тип устройства перед нами. Если мы имеем дело с механическим реле, то его настройка состоит просто в переключении положений согласно надписи.
• В электронном же, есть меню, через которое и осуществляются все настройки. Как правило ее начинают с установки дня недели и текущего времени, и затем уже программируют само устройство.
• Если это электромеханическое реле, то настраивают его с помощью специальных измерительных приборов — потенциометров.

Схема подключения

Как правило, подключение реле исключает использование сложных схем. Главное, как было сказано, знать какая нагрузка будет требоваться.

Рассмотрим самую простую схему:

1. Строго вертикально и достаточно плотно закрепите устройство на стене.
2. Снимите крышку и заземлите реле.
3. Подключите электрическую сеть к контактам (см. рисунок)
4. Контакты 1 и 2 — предназначены для подачи напряжения в 220 Вольт.
5. Обозначение 4 — используется для подачи фазы от электрического щита и способна коммутироваться с 3 и 5.
6. 4 и 5 — нормально открытые, тогда как 3 и 4 — нормально замкнутые.

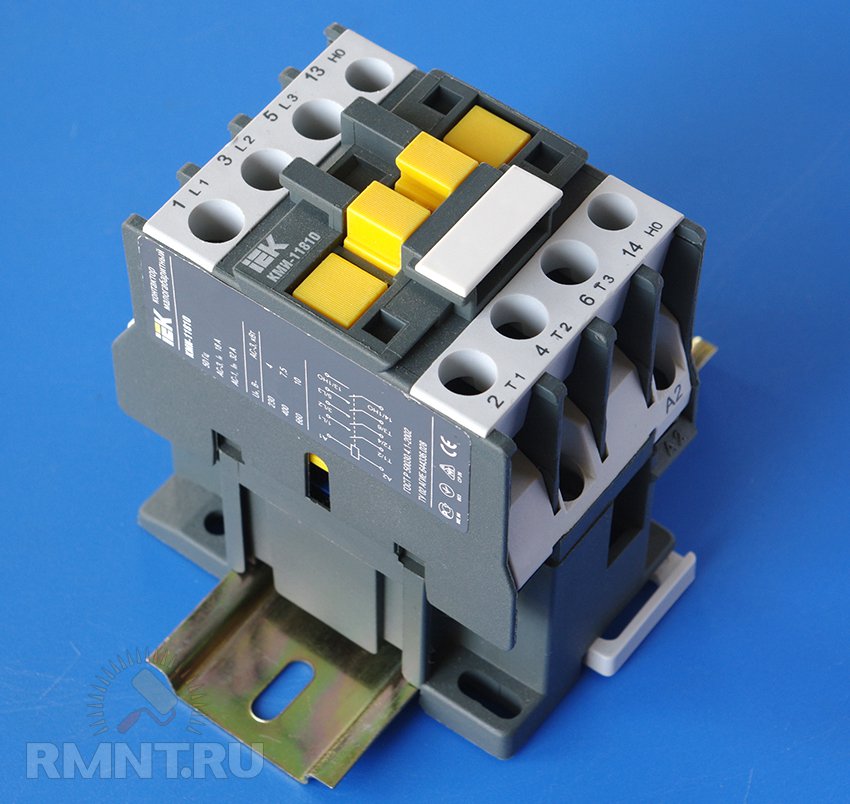

Мощные реле — контакторы

Так как большинство рассмотренных выше реле предназначены для коммутации нагрузки мощностью от сотен ватт до десяти киловатт, для увеличения мощности коммутации используются дополнительные коммутационные реле большой мощности — контакторы. С их помощью можно коммутировать нагрузку в несколько сотен киловатт, благодаря чему расширяются возможности рассмотренных ранее реле.

Использование различных типов реле позволяет оптимизировать работу многих электроприборов, защитить от их случайного выхода из строя, спасти собственную жизнь. На их базе можно создать большое количество систем малой автоматизации, таких как устройства поддержания оптимального микроклимата, системы полива, автоматического открывания дверей, включения-отключения света и многие другие. Компактные размеры и стандартные габариты корпуса позволяют подключать их непосредственно к стандартным розеткам или использовать для их установки готовые электромонтажные коробки, что значительно снижает стоимость автоматики в целом.

Схема и принцип работы электромагнитного реле

Рассмотрим, как устроен этот механизм изнутри.

1. В катушке индуктивности находится подвижный стальной якорь.
2. Когда на катушку подается напряжение, вокруг нее образуется электромагнитное поле, которое притягивает этот якорь к катушке.
3. Частота и время подачи напряжения регулируется электрическим или механическим способом.

Структура прибора состоит из трех основных элементов:

1. Воспринимающий или первичный — по сути это обмотка катушки. Здесь импульс преобразуется в электромагнитную силу.
2. Замедляющий или промежуточный — стальной якорь с возвратной пружиной и контактами. Здесь исполнительный механизм приводится в рабочее состояние.
3. Исполнительный — в этой части контактной группой оказывается непосредственное воздействие на силовое оборудование.
