Распределительная коробка для электропроводки

Материалы для изготовления корпусов и размеры

Для изготовления распределительных коробок используются материалы, обладающие максимальными защитными свойствами в течение всего периода эксплуатации электрических сетей. Как правило, это различные виды высококачественных пластиков или металлы с антикоррозийным покрытием

Это становится особенно важно, когда требуется выполнить уличное освещение или произвести другие виды наружных подключений

Металлические изделия изготавливаются из стальных луженых листов. В электрических сетях производственного назначения устанавливаются коробки, изготовленные из алюминиевых сплавов, устойчивых к коррозии. Каждая металлическая коробка отличается массивным корпусом. Крышка завинчивается наглухо, а между ней и корпусом устанавливаются изоляционные прокладки. Совместно с герметичными вводами, они защищают места соединений от пыли, влаги и газов.

Современные пластиковые корпуса обладают не менее эффективными защитными свойствами. Они не подвержены воздействию активных веществ, устойчивы к влажной среде и надежно изолируют от поражения электротоком. Пластик не горит под открытым пламенем, но при длительном влиянии высокой температуры может оплавиться. У пластиковых распределительных коробок прочность ниже, чем у металлических, но это не имеет особого значения, поскольку в процессе эксплуатации они практически не подвержены нагрузкам и механическим воздействиям.

Изделия данного типа имеют неодинаковые размеры, в зависимости от назначения, условий эксплуатации, класса защиты, количества вводов и других факторов. Диаметр или сторона квадрата стандартной коробки обычно составляют от 10 см.

Как рассчитать электропроводку на участке

На придомовой территории, вдоль дорожек, иногда даже в саду и цветнике, а также по периметру участка всегда имеется какое-то освещение. И если некоторым особо экономным хозяевам удобнее пользоваться фонарями и декоративными светильниками на солнечных батареях, то традиционно к земельным наделам протянуты линии электропередачи от ближайшей подстанции. Это может быть воздушный кабель или подземный, в первом случае он проходит по изоляторам на верхушках столбов, а во втором – по специальной трубе из диэлектрика, закопанной глубоко в грунт.

Исходя из того, как подведено электричество, надо рассчитывать и продолжение линии на участке. Самое простое решение – из двух проводов, один из которых фазный, а второй нулевой, иногда на дом может приходиться три провода для обеспечения двух отдельных фаз

. Четырехжильный ввод необходим в том случае, если есть необходимость в трехфазном варианте, при наличии соответствующего потребителя (промышленное и профессиональное оборудование, станок). Последний тип подключения может быть использован только после получения разрешения на него в предоставляющей электроэнергию организации.

Итак, остановимся на однофазном двухжильном соединении с подстанцией, которое еще нужно протянуть, если вы не хотите оплачивать работу специалистов. Перед тем, как рассчитать электропроводку, следует учесть, что протяженность кабеля от общей линии до вашего участка не должна превышать 25 метров, на большем расстоянии (а при сильных ветрах в вашей местности и на меньшем отрезке) нужно ставить опору. Высота расположения кабеля над проезжей дорогой – как минимум 6 метров, в дом заводить воздушную линию желательно на уровне 3 метров.

На выходе с подстанции, где стоит трансформатор, ток обычно уже имеет напряжение 220 В. Но падения в электрической сети – дело обычное, и может оказаться, что к вам поступает каких-то 160 В. Чтобы получать необходимый уровень напряжения, на входе кабеля нужно установить стабилизатор, а также автоматы, которые будут защищать сеть от перегрузки. Параметры их указываются в Амперах, то есть соизмеряются с потреблением тока. Укомплектовав распределительный щиток, помещаем его в таком месте, где нет сырости.

Ко всем хозяйственным постройкам, будь то сарай или летний навес, протягиваются провода, это можно сделать по воздуху и напрямую, так будет экономнее. Освещение вдоль дорожек лучше обеспечить подземным кабелем, причем фонари следует соединять параллельно, а не последовательно, чтобы перегорание одной лампы не отключало всю цепь. Берем план, и на нем отмечаем воздушную линию, соединяющую постройки с распределителем, и тянущийся от него же вдоль дорожек (и повторяющий все их изгибы) подземный кабель. Измеряем получившуюся разводку и умножаем ее длину на 2, поскольку нужны минимум два провода (на улице рекомендуется двойная изоляция), для фазы и нуля.

Надежность распредкоробок

При рассмотрении такой схемы сразу же возникает вопрос: как использование коробок повлияет на надежность всей конструкции? Столько соединений, да еще и по одному проводу так много потребителей… Именно поэтому бытует мнение, что распредкоробки — это зло.

Стоит слегка разочаровать скептиков. При правильно выбранных распределительных коробках и типах соединения проводов соответствующего сечения надежность практически не пострадает. Она несколько снизится при, скажем, потопе сверху (коробки зальет водой), но, во-первых, эта ситуация нештатная, во-вторых, правильно сделанное соединение и не такое переживет. Ну а если конкретно у вас потопы регулярны, можете использовать специальные водозащищенные распределительные коробки с клеммами. И вообще, даже если надежность электропроводки и снизится на пару процентов, дело того стоит, поскольку вам не придется разносить весь дом для поиска малейшей неисправности, а затем рушить окончательно, чтобы эту неисправность устранить.

https://youtube.com/watch?v=HJI85HhJpAE

Параметры распаячного бокса

Ниже представлены три разных типа щитков и их характеристики.

Коробка распаячная для внешней проводки IP54-IP56

Применяется в основном вместе с гофрированными металлорукавами. Изделие изготовлено из АБС пластмассы. Уровень защиты IP54-IP56.

Обратите внимание! Все подвиды этой коробки не имеют сальников по евростандарту, которые дают высокий уровень защиты. Такие щитки в основном устанавливаются на стены

Могут располагаться в местах высокой влажности (ванной). Достаточно безопасны и имеют приятный минималистичный дизайн

Такие щитки в основном устанавливаются на стены. Могут располагаться в местах высокой влажности (ванной). Достаточно безопасны и имеют приятный минималистичный дизайн.

Коробка под гипсокартон

Щиток распаячный для гипсокартона

Используется для проводки внутреннего типа в совокупности с гофрированными рукавами. Изделие изготавливается из АБС пластмассы или полистирола. Уровень защиты IP 30. На боксе есть отверстия, куда будут вводиться провода. В основном устанавливаются на потолки с помощью саморезов с лапками (в комплекте).

Вам это будет интересно Проверка фазировки

Важно! Иногда эти лапки могут повредить потолок, поэтому не нужно прикручивать их с усилием

Щиток распаячный эконом для внешней проводки IP55

Изделие вида JBR и JBS для внешней проводки применяется в совокупности с гофрированными рукавами. Изделие изготавливается из АБС пластмассы.

Основные виды

Уровень защиты — IP55. Самый дешевый вариант из трех выше представленных. В конструкции этих коробок присутствуют сальники для подсоединения гофрированных труб и обеспечения высокого уровня защиты. Крепятся на стены и потолки.

Эти три вида чаще всего используются при ремонтных работах, но есть и более дорогие модели.

Как рассчитать размер пластикового короба

Типоразмеры пластиковых коробов

Пошаговая инструкция по установке короба

Если хотите, чтобы все провода точно легли в короба, нужно грамотно подойти к расчету их размера. Вот какие этапы при этом стоит пройти:

Соединение проводов

Перед тем как установить коробку и закрыть крышкой, нужно соединить проводку. Надежный контакт может получиться только при соблюдении всех правил соединения проводов между собой. В противном случае контакт получится слабым или будет полностью отсутствовать. Это приводит к серьезным проблемам, когда в розетку включается электрооборудование повышенной мощности.

Основное требование, предъявляемое к монтажу распределительных коробок, заключается в обеспечении свободного доступа ко всем соединениям проводов. Если изначально коробку будет закрывать отделка, то в случае неисправности, его придется полностью снимать или удалять для проведения ремонта.

Сама проводка внутри коробки может соединяться между собой любым удобным способом. Чтобы выбрать наиболее подходящий вариант соединения, следует подробнее рассмотреть каждый из них.

Основные способы соединения проводов

Самым распространенным методом является скрутка. Однако данный вариант считается не вполне надежным, поскольку соприкосновение между проводами происходит на небольшой площади. Со временем такое соединение внутри распредкоробок ослабляется, нагрузка возрастает и применение мощных приборов становится невозможным.

Гораздо эффективнее считается опрессовка с использованием соединительных гильз. Каждая гильза выбирается в зависимости от общей толщины соединяемых проводов. Фиксация осуществляется с помощью специального обжимного инструмента – пресс-клещей. Данная процедура выполняется в следующем порядке:

• Зачистка изоляции проводов на нужную длину, соответствующую длине гильзы.
• Ввод в гильзу кончиков проводов.
• Обжим гильзы пресс-клещами.
• Место соединения изолируется термоусадочной трубкой или изолентой.

Следующий способ – сварка считается очень надежным, поскольку соединение получается в виде единого целого провода, не поддающегося окислению в процессе эксплуатации. В этом случае устанавливаемую коробку можно не трогать в течение длительного времени. Данная операция будет сложнее по сравнению с обжимом, а для ее реализации потребуются следующие инструменты и материалы:

• Специальный сварочный аппарат на 24В, мощностью не ниже 1 кВт.
• Угольные электроды.
• Флюс или канифоль, защищающие металл от окисления.
• Очки и перчатки для индивидуальной защиты во время работы.

Для работы с аппаратом должны быть хотя-бы минимальные навыки. Провода очищаются от изоляции, а их поверхность до блеска зачищается наждачной бумагой. После этого они скручиваются обычным способом и прижимаются к электроду, в углубление которого засыпан флюс. Провода необходимо удерживать в этом положении до появления контактной точки в виде шарика.

Место соединения очищается от излишков флюса, покрывается лаком и изолируется.

Метод пайки чем-то напоминает сварку, однако у него имеются существенные отличия. Для соединения проводов применяется припой, расплавляемый с помощью паяльника. Единственным недостатком данного способа является ненадежность соединений в местах, подверженных сильному нагреву.

При отсутствии навыков пайки, этим методом пользоваться не рекомендуется. Неправильное соединение может привести к разрыву в этом месте даже при незначительной нагрузке. Сам процесс выполняется так же, как и при сварке, с той разницей, что расплавляется не металл проводов, а припой. Для более надежного скрепления расплавленная масса должна обязательно затекать внутрь скрутки. После изоляции коробку можно окончательно устанавливать на свое место.

https://youtube.com/watch?v=PgXPsDNyfYw

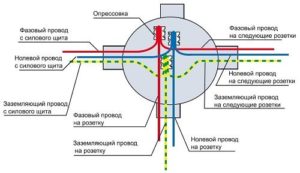

Как правильно соединить провода в распределительной коробке

Соединение проводов в распределительной коробке

Что такое распределительная коробка

Коробка уравнивания потенциалов (КУП): монтаж и особенности эксплуатации

Коробка уравнивания потенциалов

Электропроводка в доме своими руками – пошаговая схема разводки и монтаж электрики

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Сложности поиска распределительной коробки

Распределительные коробки предназначены для разветвления одного входящего в комнату питающего кабеля на множество электрических точек. Поэтому, выполняя прокладку новой проводки или добавляя розетки и выключатели, придется выяснить, где находятся узлы распределения.

Расположение распределительных коробок и розеток

При поиске распределительной коробки в панельном доме люди сталкиваются с двумя проблемами:

1. Коробку не видно. Она спрятана в толще стены. Во время ремонта специалист прилагает все усилия, чтобы этот узел был максимально незаметен и спрятан под штукатуркой.
2. Для подключения новых проводов коробку необходимо открыть. Делать это следует с максимальной точностью вплоть до одного сантиметра. Поэтому придется определить форму и габариты бокса еще до вскрытия. Никому не хочется портить стены и обои. Открывать коробку требуется максимально аккуратно и со знанием дела.

Важно. Необходимо знать, сколько должно быть коробок в комнате. Некоторые проекты подразумевают наличие двух точек распределения в одном помещении

В других случаях коробка сквозная. При таком исполнении она одна на две комнаты

Некоторые проекты подразумевают наличие двух точек распределения в одном помещении. В других случаях коробка сквозная. При таком исполнении она одна на две комнаты.

Соединение проводов

Соединение проводов в распределительной коробке может проходить следующими способами:

• сварки;
• спайки;
• скрутки;
• при помощи клемм.

Наиболее надежным способом считается сварка. Следующим по надежности можно считать пайку. Остальные два способа электрики используют только для подключения внутренних сетей. Если вы решили установить распределительную коробку ip55 на улице, тогда использовать скрутку и клеммы запрещено. Такие соединения со временем могут ослабнуть, а это приведет к нарушению подачи тока. Поэтому эти способы можно использовать только для временных подключений.

Соединение провода в распределительной коробки с помощью клемм

Конечно можно обойтись и без использования распределительных коробок. В этом случае все провода нужно вести от щитка к устройству. При использовании этого способа в распределительном щитке будет большое количество автоматов. Самостоятельно выполнять подобные работы не рекомендуется, так как вы можете запутаться. Если прокладка проводки осуществляется на взрывоопасных объектах, тогда нужно использовать взрывозащищенное коробки. Если вам будет интересно, тогда можете изучить, как поставить розетку в гипсокартон.

Изоляторы для наружной проводки

При прокладывании открытой электропроводки для крепления проводов используются изоляторы. Эти изоляторы выполняют простую функцию – они являются основанием, на котором крепится электрический провод. В продаже имеются как керамические изоляторы, так и пластмассовые.

Для оборудования открытой электропроводки в помещениях в стиле ретро керамические изоляторы используются как элемент дизайна. При этом используются специальные разноцветные керамические изоляторы.

Керамические изоляторы изготовляются из высококачественного материала и обладают высокими эксплуатационными характеристиками:

• имеют высокую твердость и прочность;
• устойчивы к изменению температуры и влажности;
• имеют высокие диэлектрические характеристики;
• имеют большой срок службы.

При монтаже открытой проводки на изоляторах необходимо выполнять следующие требования:

• от края розетки, выключателя или распаечной коробки изолятор должен находиться на расстоянии около 4 см;
• при горизонтальном расположении проводов на один метр проводки должно приходиться не менее 5 изоляторов. При вертикальном расположении проводов это расстояние может быть несколько больше;
• при повороте провода надо использовать 2 изолятора, расположенных под углом в 45 градусов.

Как поставить забор из профнастила? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А здесь статья про кирпичные заборы.

Виды распределительных коробок

Распределительная электрокоробка выпускается в оконечном и проходном варианте. Многопостовая секция получается соединением необходимых коробок, указанных двух типов. Зачастую изделие классифицируется по типу монтажа. Есть внешняя и внутренняя модель, для открытой и скрытой проводки.

К сведению! Кроме классификации по типу монтажа, существует градация распределительных коробок по назначению, безопасности. Такая классификация действует в помещениях, где нужно защитить большое количество промышленного электрооборудования от агрессивной внешней среды.

По безопасности бывают изделия классические, пылезащищенные, брызгозащищенные и пожаростойкие, имеющие повышенную прочность. Первые применяются в обычных, производственных помещениях снаружи. Рассчитаны на стандартный показатель напряжения 220 В. Имеют крышку без прокладки из резины и стандартные резиновые уплотнительные каемки. Вторые предназначены для объектов, где находится высокое содержание пыли и требуется защитить провода от нее, чтобы система электроснабжения работала и исправно.

Брызгозащитные распределительные коробки с клеммами используются для скрытой проводки в помещениях, где высокая влажность воздуха. Они покрыты специальными резиновыми прокладками и уплотнителями. Пожаростойкие, применяются там, где производятся пожароопасные работы.

Вариант размещения и способ крепления

Внешняя модель закрепляется поверх стены. Такой вариант используется при оборудовании офисных, промышленных и коммерческих помещений. В частном доме такими распределительными коробками оборудуют подсобки и комнаты технического назначения.

Внешняя модель

Внутренняя модель предназначена, чтобы закреплять провода в проеме стенки или перегородочных пустотах так, чтобы проводка, которая была проложена в каналах, не выходила наружу. Крышка на таком изделии после монтажа или проводного соединения скрывается с помощью штукатурки или шпаклевки.

Внутренняя модель

Наиболее популярен навесной способ крепления, но есть и напольный. Как правило, второй чаще всего используется в промышленности.

Обратите внимание! По способу закрывания есть модель с простой крышкой и крышкой, закрывающейся шурупом или винтом. Навесной способ крепления. Навесной способ крепления

Навесной способ крепления

Форма и размеры изделия

По форме распределительная коробка бывает круглой, квадратной, прямоугольной, с гладкими, перфорированными, конусными стенками. По защите корпуса бывает не защищенной, защищенной и герметичной. По размерам маленькая, средняя и большая. По способу ввода кабеля есть изделие для трубы, гофры, кабеля.

Количество и размеры отверстий в корпусе

Согласно номенклатуре, есть распаячная модель. Она используется для разводки электричества в доме, промышленном цеху. В ней находится от двух до четырех отверстий. Есть распределительная модель с шестью корпусными отверстиями для узловых кабельных соединений.

Стандартное количество отверстий

К сведению! Также имеется установочная модель. Это подрозетник. В ней 2-6 отверстий.

Материал

Распределительная клеммная коробка бывает в основном пластиковой и металлической. Пластик имеет отличные диэлектрические свойства, он дешевый. Изделия из него выпускаются разных форм и размеров. Они комплектуются резиновыми уплотнителями, монтажными планками и фиксирующими винтами. Модели долговечны, поскольку пластик не разрушается естественным образом.

Металлическая распределительная коробка используется на складе, в ангаре, мастерской и промышленном секторе. Она применяется там, где нужно не только прикрепить электропровода, но и защитить их от неблагоприятных факторов производственных помещений. Изделия из металла создаются штамповкой, последующей грунтовкой и окраской. Фиксация крышки достигается винтовым соединением. Герметичность конструкции повышается резиновыми уплотнителями и крышками.

Пластик не хуже металла

Обратите внимание! Коробки из пластика обладают достойной степенью защиты оболочки. Литой фторопласт или пропилен устойчив к действию химических веществ. Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени

Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу

Неметаллические изделия могут находится в повышенной влажности на протяжении длительного времени. Они не подвержены коррозии по сравнению с металлом. По прочности пластик уступает металлу.
