Коробка распределительная: описание, типы и виды распределительных (распаячных) коробок

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Ошибки при ремонте. Ошибка №1- неправильно установленная коробка для розетки

Делая ремонта квартиры или отдельной комнаты, люди сталкиваются с ошибками, стоящие определённое количество денег.

Делают ошибки при ремонте квартиры или комнаты различные, но большинству виной – контроль или незнание. Данная ошибка не шибко большая и деньги соответственно небольшие.

Но зачем платить за одну работу дважды? Разберём на сайте «АлгоритмСинтез» ошибку, которая случается во время ремонта при замене проводов, розеток и выключателей.

Пример популярной ошибки, ремонтируя квартиру или комнату

Решили сделать ремонт в комнате. Ремонт планируется не просто переклеить обои, а затрагивает практически всю комнату – пол, стены, потолок, окна и двери. Если проводка старая, то резонно встает вопрос, надо заменить проводку.

При этом количество розеток надо добавить, где-то перенести в другое место. Если же проводка не старая и в полном порядке, при этом соответствует требованиям на сегодняшний день, нет необходимости её менять.

Провода проложены в бороздах, распределительные коробки и установочные коробки под приборы установлены, из коробок выпущены провода. Первый этап сделан довольно быстро, буквально за 1 день, комната небольшая около20 м2.

На второй этап установку приборов и подключение приглашайте, когда стены будут окрашены или оклеены обоями. Пригласили отделочников для выполнения ремонтных работ. Стены оказались кривые, и было принято решение их выравнивать. После выравнивания стен и всех шпаклёвочных работ видим наглядно две ситуации.

Два непредсказуемых варианта установленных коробок под розетки и выключатели

Первый вариант – установочная коробка оказалась утоплена в стену настолько, что нормально установить прибор не представиться возможности.

Второй вариант – установочная коробка намного выступает за плоскость стены, естественно, так оставлять нельзя.

Оба варианта предполагают переустановку коробки заново. Сделать без проблем могут сами отделочники, но потом обязательно добавят в список дополнительные работы. Это же не их вина.

Кто же виноват в данной ситуации? Наверное, и так понятно, тот, кто отважился руководить и взять ответственность за ремонт комнаты на себя.

Исключаем ошибки в процессе ремонта

Чтобы избежать многих ошибок при ремонте, необходимо всё сделать своевременно и соблюдать последовательность ремонта комнаты или квартиры.

1. Электрик прокладывает провода и хорошо фиксирует их в местах установки розеток или выключателей. Для определения на какой высоте будут устанавливаться розетки и выключатели, должен быть известен уровень чистого пола в комнате.

Если выполняются гипсокартонные перегородки или потолка, то необходимо будет вызывать дополнительно для прокладки проводов.

После зашивки гипсокартоном до шпаклевки ещё раз вызываем на предмет целостности и место выпуска провода в нужно месте.

2. Бригада отделочников выполняет ремонт всей комнаты, выравнивает пол, стены, потолок. Поверхность стен уже прошпаклёвана, но до шлифовки приглашаем электрика.

3. Электрик устанавливает распределительные коробки и коробки под розетки, выключатели и терморегулятор, если устанавливали электрический тёплый пол.

В таком случае он обязан установить коробки в уровень с плоскостью стен или буквально на1 миллиметр утопить. Вы обязательно должны проверить этот момент, тогда придётся избежать более затратных дополнительных работ. Также электрик делает распайку распределительных коробок и прозвонку всех проводов, убеждаясь, что всё в порядке и провод нигде не перебит.

Из чего сделана распределительная коробка?

В зависимости от того, из какого материала изготовлены распредкоробки, они делятся на:

1. Металлические. Их производят из высококачественной луженной листовой стали либо из алюминиевых сплавов, не подвергающихся коррозии. Распределительная металлическая коробка зачастую устанавливается в гараже, сарае, подсобном помещении.
2. Пластиковые. Для их производства используют полипропилен, полиамид, литой фторопласт. Такие материалы не подвергаются разложению и являются отличной изоляцией от электротока. Кроме этого, распределительные пластмассовые коробки прочны, устойчивы к агрессивной среде и могут находиться во влажном помещении дольше, чем щитки из металла. Под действием открытого огня пластик не будет гореть, а плавиться.

Назначение распределительных коробок

Распределительные коробки классифицируются по нескольким основным признакам. Их форма может быть круглой, квадратной или прямоугольной. Это никак не влияет на выполнение функций, но существенно расширяет область применения.

Основным отличием считается сфера применения этих изделий, которые предназначены для скрытой и открытой проводки. Существуют и другие особенности, заключающиеся в различных способах крепления, размерах и конструкциях. Независимо от варианта исполнения, все распределительные коробки имеют общее назначение. С их помощью все провода, идущие от щитка, разводятся к розеткам, выключателям, осветительным приборам и другим нужным точкам, расположенным независимо друг от друга. При этом вся поступающая электроэнергия распределяется равномерно, исключая перегрузки и сбои в работе оборудования.
При выполнении электромонтажных работ, вся проводка прокладывается в виде отдельных магистралей, то есть разделяется на группы. Именно в этот период в каждой узловой точке применяется распределительная коробка в которой провода соединяются между собой. В этих местах существует повышенный риск возгорания и возникновения пожара из-за нарушения контактов.

Поэтому большинство изделий выполнены из материалов, устойчивых к возгоранию и обеспечивающих пожарную безопасность. Они создают своеобразный изоляционный слой между возможным очагом возгорания и окружающей средой. Практически все коробки выполняют эстетические функции, скрывая некрасивые места соединений и органично вписываясь в интерьеры помещений.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

• накладные, которые устанавливаются снаружи на стену;
• внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

1. Пластик.
2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

• завинчивающаяся крышка;
• водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

• круглые;
• квадратные;
• прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Разновидности

Основной критерием разных видов распределительных коробок, является способ их установки, он может быть открытым или закрытым.

Закрытый тип предполагает установку в углубление в стене. Проводка, проведенная вдоль стен, замазываются штукатуркой, а затем соединяются в коробке. После того, как все провода надежно соединены и уложены, изделие помещается в углубление в стене, и затем замазывается штукатуркой.

После установки она незаметна для окружающих, это особенно хорошо в тех случаях, когда в квартире дизайн выполнен в стиле прованс или скандинавский.

Открытые коробки помещаются непосредственно на стену. Они часто используются в подъездах или офисах, так как там они не будут бросаться в глаза. Основным преимуществом открытых коробок является быстрый доступ к проводке.

Открытые типы делятся также еще на несколько подтипов, необходимо ознакомиться и с ними для того, чтобы знать какую распределительную коробку лучше выбрать, для каждого отдельного случая. Среди них наиболее популярные это:

Стандартные. Такие коробки используются в производственных помещениях и коммунальных службах. Они не имеют дополнительных средств защиты или фиксации, поэтому они являются самыми дешевыми из представленных вариантов;

С защитой от пыли. В таких изделиях предусмотрена дополнительная защита от мелких частиц, которые попадая внутрь коробки, могут сократить срок службы соединения. Применяются в основном на древо и камнеобрабатывающих предприятиях, а также в сильно запыленных помещениях;

Влагостойкие. Между подвижными частями и в местах соединения кабелей, в них присутствуют специальные резиновые прокладки, которые предохраняют проводку от контакта с водой;

Защищенные и укрепленные. В тех помещениях, в которых на оборудование может оказываться повышенная нагрузка, или где температура постоянно высокая, необходимы более надежные защитные каркасы;

Распределительные коробки с клеммной колодкой. В таких коробках заранее предусмотрены специальные пазы, через которые можно надежно соединить несколько проводов. Такие изделия позволяют соединять концы непосредственно в коробке, вам не нужно покупать дополнительные клеммы или обматывать концы проводов изолентой.

Устройство

Конструкция распределительной коробки представляет собой компактный контейнер, имеющий отверстия для ввода-вывода кабелей, со съёмной крышкой для доступа к контактам при проведении электросети. Внутренняя конструкция предусматривает несколько вариантов соединений проводников.

Пайка или сварка

При помощи паяльника (сварочного аппарата) и припоя обеспечивается контакт зачищенных от изоляции, скрученных и запаянных (приваренных) до монолитного состояния жил электропроводки. После остывания места соединения изолируются.

Достоинства:

• долговечность;
• надёжность.

Недостатки:

• обязательное наличие паяльника или сварочного аппарата;
• трудоёмкость процесса, сложного для выполнения не специалистом;
• неразборность соединения;
• со временем сопротивление в точке пайки растёт, приводя к потерям напряжения.

Опрессовка

Надёжное соединение проводников путём помещения в металлическую гильзу с последующим обжимом специальным инструментом с последующей изоляцией.

Достоинства:

• надёжность;
• невысокая цена гильз.

Недостатки:

• одноразовое использование гильзы;
• применение специального инструмента для опрессовки;
• сложность соединения медных и алюминиевых проводов;
• на монтаж уходит много времени.

Клеммные соединения

Используются в случаях, если материалы кабелей исключают непосредственное соединение. Несложный вариант, требующий применения только отвёртки и навыков затягивания болтов без усилий.

Возможные опасности при скрутке:

• рост сопротивления из-за недостаточного затягивания проводов;
• повышение тока в слабом контакте;
• нагрев участка слабого соединения и плавка изоляции;
• риск возгорания, короткого замыкания и поражения током.

Однако мастера-электрики не отвергают вариант скручивания при выполнении кратковременной сети, во время ремонтных работ или тестирования линии.

Как правильно выполнить монтаж распределительной коробки наглядно представлено в видеобзоре:

Функции распаячной коробки

Распределительная коробка — это контейнер, выполненный из негорючего пластика или металла, в котором находятся основные соединения и ответвления электропроводов. Это обеспечивает пожарную безопасность. Если скрутка проводов будет произведена некачественно, под высокой нагрузкой изоляция начнет плавиться, что может привести к короткому замыканию. Установка распределительных коробок в этом случае не даст пламени распространиться дальше, сам контейнер не загорится.

Данные электротехнические устройства не только обеспечивают в помещении пожарную безопасность, но и позволяют создать в комнате аккуратный и эстетичный внешний вид, т. к. все кабели будут скрыты, не станут ниоткуда торчать и свисать. К тому же они обеспечат защиту проводов от случайного повреждения.

Конечно, монтаж распределительной коробки не является обязательным, если провода не будут скручиваться. Однако в этом случае для каждой электроточки (выключатели, розетки и т. д.) придется прикладывать индивидуальный кабель от щитка. Качественные провода стоят недешево, поэтому такая электропроводка обойдется в несколько раз дороже, чем монтаж коробок распаячных.

Виды

внутренняя коробка

Ответвительное устройство классифицируется на 2 типа:

1. Внутреннее, для встраивания в стену.
2. Накладное, для открытого монтажа.

Распределитель для скрытия проводки имеет следующую условную классификацию: для сплошных и пустых стен. В продаже встречаются контейнеры круглой и квадратной форм.

К внешним отличиям приспособлений для полых стен относятся прижимные отверстия для длинных саморезов или винтов. Для крепления используют быстросохнущие растворы.

Накладные устройства отличаются своей герметичностью и негорючими свойствами. В их конструкции отсутствуют головоломки; только круглые коробки на вводах отличаются специальными «рожками», которые созданы для повышенной герметичности проводки.

Классификация распаечных коробок

Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.

Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:

1. Распаечные. Их предназначение – защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
2. Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.

Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.

Преимущества использования распаечных (распределительных) коробок очевидны:

• обширный выбор под энергосети разной мощности;
• надёжная защита мест соединений электропроводки;
• удобство и лёгкость выполнения монтажа;
• разнообразие материалов корпуса;
• разнообразие декоративного исполнения.

Конструкция изделий проста и представлена обычно коробками прямоугольной, круглой или иной формы, которые закрываются крышками. Плотное прилегание и фиксация крышек обеспечивается замками-защёлками разной конфигурации.

Все существующие формы коробок изготавливаются под скрытый или открытый монтаж. Крепление распаечных коробок наружной установки осуществляется стандартно – шурупами, дюбелями, саморезами.

Фиксация распаечных коробок для скрытой проводки делается вставкой их непосредственно в структуру строительной конструкции (стены, перегородки, потолка) с последующей заливкой раствором.

Конструкции для открытой проводки

Исполнение коробки распаечной для монтажа открытой проводки, как правило, прямоугольное или круглое. Материал изготовления – полипропилен, АБС-пластик белого, серого или чёрного цвета. Количество боковых отверстий для вводов проводов (кабелей) от 4 до 10.

В качестве наглядного примера коробки открытой проводки можно рассмотреть модель AP9, предназначенную для установки в условиях помещений с повышенной влажностью. Корпус изделия выполнен на основе двухкомпонентного литья и оборудован мембранными вводами под кабель.

Верхняя корпусная часть (крышка) таких распределительных коробок, сделанных под наружный монтаж, имеет на внутренней стороне специальный паз по всему периметру. В этот паз закладывается ПВХ-уплотнитель, надёжно перекрывающий пути проникновения влаги и пыли внутрь изделия.

Крышка “привязана” на корпус гибким поводком – дополнительное удобство при обслуживании.

Несмотря на простое исполнение, конструктивные особенности коробок подобных AP9, обеспечивают таким изделиям степень защиты IP 55. Предусмотрено дополнение конструкции аксессуарами – предохранителями, клеммниками, чем обеспечивается более удобное и надёжное соединение проводников.

Изделия скрытого типа

Распаечным коробкам для скрытой проводки фактически присущи те же технические параметры и качества, что отмечены для изделий наружного монтажа. Они тоже преимущественно делаются из полипропилена и полистирола. Причём полипропилен, как правило, используется для изготовления корпуса, а полистирол является материалом крышки.

Под установку в теле кирпичных и бетонных стен выпускаются коробки распределительные, имеющие класс защиты IP20 – IP30. Форма изделий преимущественно круглая или прямоугольная. Цветовая окраска корпуса – белый, синий, чёрный. Крышки традиционно белые или светло-серые.

Сочленение и фиксация крышки с корпусом обычно выполняется за счёт штыревого замка. На корпусе есть пазы, куда вставляются пластмассовые штыри крышки.

Установочная коробка – подрозетник

Есть разновидность распаечных конструкций – установочные коробки. Их главное предназначение – монтаж внутри полых или сплошных стен зданий (кирпичных, бетонных) с последующей инсталляцией электрических выключателей, розеток и прочих элементов электросетей. Установочные распределительные коробки изготовлены под класс защиты IP20.

Фирменные изделия выполнены из пластика хорошего качества, имеющего высокие характеристики прочности и диэлектрической защиты.

Монтироваться установочные коробки могут в условиях температуры окружающей среды от -5ºС до +60ºС. Диапазон рабочих температур находится в границах значений -25ºС/+40ºС. Существуют два вида изделий: для монтажа в полых стенах или в сплошных стенах.

Соединения внутри разветвительной коробки проще, качественнее, быстрее производятся с использованием пружинных клемм:

Монтаж распределительной коробки

Прежде чем проводить подключение распределительной коробки, ее надо надежно закрепить на стене. Следующие работы будут выполняться в несколько этапов:

1. Планировка . Сначала составляется схема, на которой будет обозначено, какие потребители будут присутствовать в помещении. На ней должны быть отмечены места установки распредкоробок.
2. Скрытый монтаж . Для такого устройства предварительно в стене делается углубление, диаметр и глубина которого должны соответствовать размерам коробки. Кроме этого, показатели зависят и от количества подключаемых кабелей. К этому месту подводятся канавки для укладки кабелей. Работы лучше проводить с помощью перфоратора, дрели либо молотка и зубила. Прежде, чем устанавливать коробку, в нее надо завести нужные провода.
3. Открытый монтаж . Накладная распределительная коробка монтируется очень просто: ее крепят к поверхности стены дюбелями или привинчивают саморезами.

Соединение проводов

Перед тем как установить коробку и закрыть крышкой, нужно соединить проводку. Надежный контакт может получиться только при соблюдении всех правил соединения проводов между собой. В противном случае контакт получится слабым или будет полностью отсутствовать. Это приводит к серьезным проблемам, когда в розетку включается электрооборудование повышенной мощности.

Основное требование, предъявляемое к монтажу распределительных коробок, заключается в обеспечении свободного доступа ко всем соединениям проводов. Если изначально коробку будет закрывать отделка, то в случае неисправности, его придется полностью снимать или удалять для проведения ремонта.

Сама проводка внутри коробки может соединяться между собой любым удобным способом. Чтобы выбрать наиболее подходящий вариант соединения, следует подробнее рассмотреть каждый из них.

Основные способы соединения проводов

Самым распространенным методом является скрутка. Однако данный вариант считается не вполне надежным, поскольку соприкосновение между проводами происходит на небольшой площади. Со временем такое соединение внутри распредкоробок ослабляется, нагрузка возрастает и применение мощных приборов становится невозможным.

Гораздо эффективнее считается опрессовка с использованием соединительных гильз. Каждая гильза выбирается в зависимости от общей толщины соединяемых проводов. Фиксация осуществляется с помощью специального обжимного инструмента – пресс-клещей. Данная процедура выполняется в следующем порядке:

• Зачистка изоляции проводов на нужную длину, соответствующую длине гильзы.
• Ввод в гильзу кончиков проводов.
• Обжим гильзы пресс-клещами.
• Место соединения изолируется термоусадочной трубкой или изолентой.

Следующий способ – сварка считается очень надежным, поскольку соединение получается в виде единого целого провода, не поддающегося окислению в процессе эксплуатации. В этом случае устанавливаемую коробку можно не трогать в течение длительного времени. Данная операция будет сложнее по сравнению с обжимом, а для ее реализации потребуются следующие инструменты и материалы:

• Специальный сварочный аппарат на 24В, мощностью не ниже 1 кВт.
• Угольные электроды.
• Флюс или канифоль, защищающие металл от окисления.
• Очки и перчатки для индивидуальной защиты во время работы.

Для работы с аппаратом должны быть хотя-бы минимальные навыки. Провода очищаются от изоляции, а их поверхность до блеска зачищается наждачной бумагой. После этого они скручиваются обычным способом и прижимаются к электроду, в углубление которого засыпан флюс. Провода необходимо удерживать в этом положении до появления контактной точки в виде шарика.

Место соединения очищается от излишков флюса, покрывается лаком и изолируется.

Метод пайки чем-то напоминает сварку, однако у него имеются существенные отличия. Для соединения проводов применяется припой, расплавляемый с помощью паяльника. Единственным недостатком данного способа является ненадежность соединений в местах, подверженных сильному нагреву.

При отсутствии навыков пайки, этим методом пользоваться не рекомендуется. Неправильное соединение может привести к разрыву в этом месте даже при незначительной нагрузке. Сам процесс выполняется так же, как и при сварке, с той разницей, что расплавляется не металл проводов, а припой. Для более надежного скрепления расплавленная масса должна обязательно затекать внутрь скрутки. После изоляции коробку можно окончательно устанавливать на свое место.

https://youtube.com/watch?v=PgXPsDNyfYw

Как правильно соединить провода в распределительной коробке

Соединение проводов в распределительной коробке

Что такое распределительная коробка

Коробка уравнивания потенциалов (КУП): монтаж и особенности эксплуатации

Коробка уравнивания потенциалов

Электропроводка в доме своими руками – пошаговая схема разводки и монтаж электрики

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;
• защитные средства (перчатки, маску/очки).

  Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

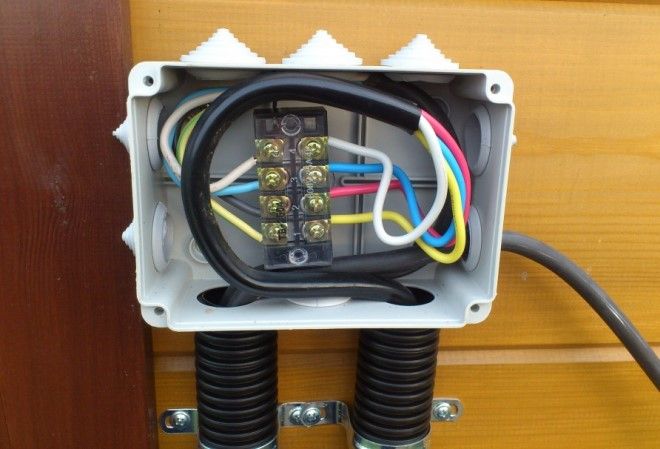

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Похожие записи:

Расчет освещенности помещения со светодиодными светильниками Обозначения постоянного и переменного тока: ac и dc ток 11 лучших кварцевых ламп для дома Как защитить компьютер или ноутбук от плохой сети 220в. и надо ли защищать? Поезда на магнитной подушке Особенности применения тензометрических датчиков
