Кабель-переходник vga-rca: описание и назначение

Основные цвета проводов-тюльпанов

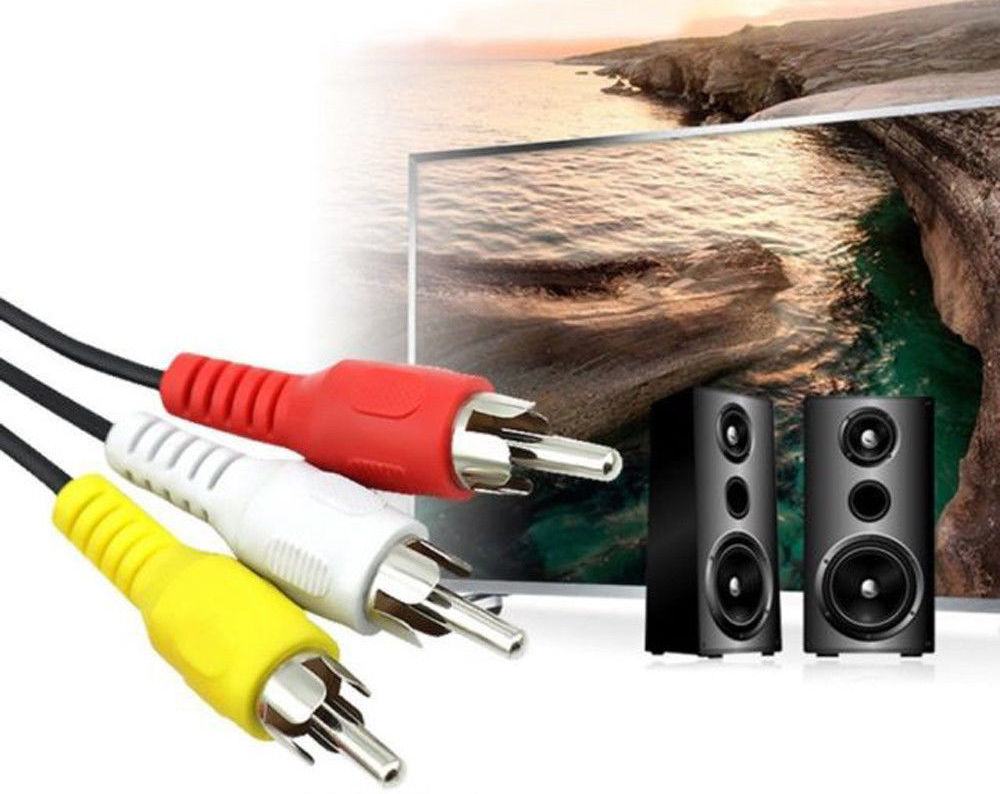

«Тюльпаны» известны в одно-, двух- и трехштекерных конструкциях. При этом тройная разновидность встречается чаще. Двойной аудиокабель состоит из одного красного штекера и одного белого, в то время как тройной вариант имеет добавление желтого.

Базовыми цветовыми сигналами являются желтый, белый и красный. Понять, что означают цвета проводов-тюльпанов и как их правильно подключить, не составляет особого труда.

Желтый штекер применяют для подключения видео; белый – для аудиосигнала с левой стороны; красный – для аудиосигнала правого гнезда. При этом учитывают соответствие цвета провода с цветом входа на устройстве.

Если на телевизоре присутствуют входы с одними и теми же цветами, то используют расшифровку:

Таким образом, зная, для чего применяются провода-тюльпаны и какой цвет за что отвечает, подключаем: желтый штекер к V-разъему, белый – к L-входу и красный – к R-входу на телевизоре.

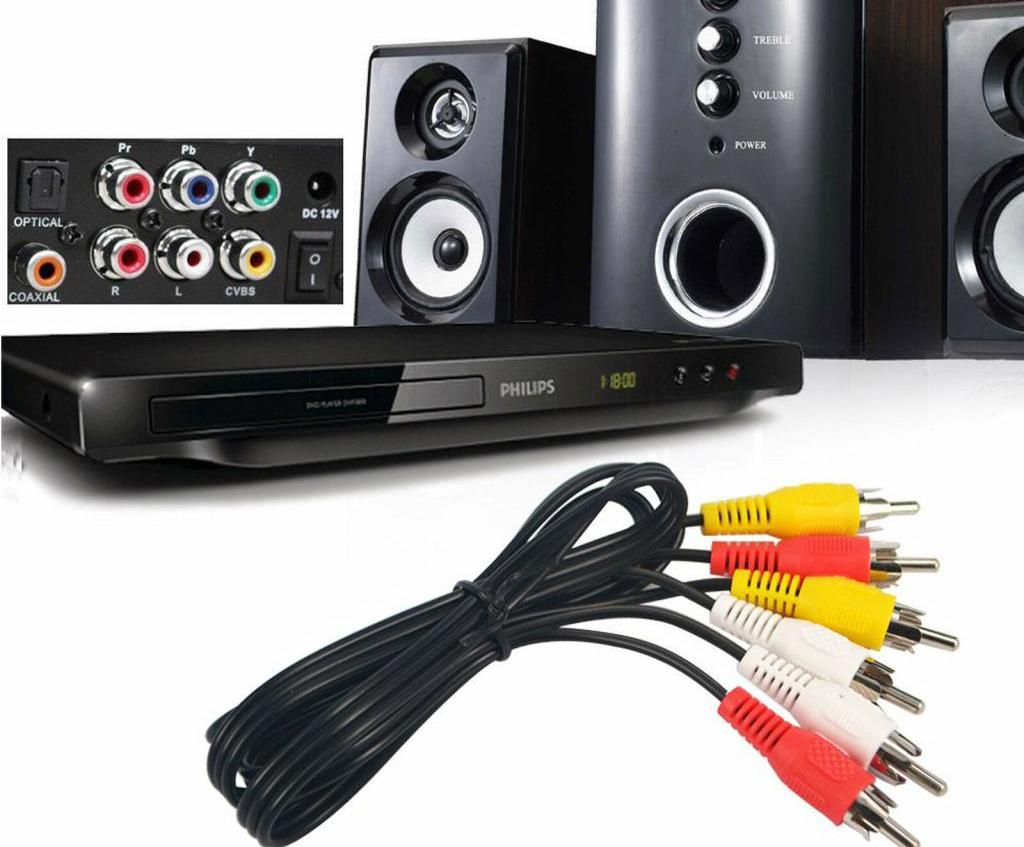

В том случае, если штекеров-тюльпанов три, а на телевизоре два входа, то подсоединяют только желтый (к видеосигналу) и белый (для принятия моносигнала звука). Красный провод не используется совсем.

Распределение контактов

Разъем SCART оснащен несколькими группами контактов
, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:

• 5 линий для передачи и приема аудио;
• 9 линий для приема и передачи видеосигнала;
• 2 линии для выбора режимов;
• 3 линии для передачи цифровых данных.

Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.

Телевидение в простом стандартном качестве

Качество кабелей играет решающую роль. Помните, однако, чем дольше кабель, тем больше вероятность потери качества изображения. Существуют разные подключения для передачи изображений с проигрывателя на телевизор с плоским экраном. Этот универсальный порт, который поступает из аналогового мира, одновременно передает изображения и звук. Это дает лучшую картину.

Таким образом, вы получаете худшие снимки. Это соединение передает изображения и звук в цифровом виде без сжатия данных. Если это так, и подключенные устройства имеют этот интерфейс, вы обязательно должны выбрать это соединение. Это позволяет вам подключить вашу цифровую фотокамеру и просматривать фотографии, которые вы только что сняли, с высоким разрешением на экране. В основном функция слайд-шоу находится на экране телевизора.

В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:

• композитные;
• компонентные;
• S-Video.

К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .

Интерфейс обеспечивает быструю и чистую передачу видео, изображений и другого мультимедийного контента. СМИ с высоким разрешением пользуются большим спросом, чем когда-либо прежде. Этот шаг можно контролировать с помощью специальных адаптеров, называемых преобразователями. Вот небольшой выбор устройств.

Логически передача была бы невозможна, если вы не отправите ее через соответствующий конвертер или конвертер. Они преобразуют сигналы в аналоговые или цифровые сигналы. Скорее пусть пальцы его и несколько евро больше в конвертер инвестировать. Это одно из «предложений упрощения» во французской промышленности, поднятое предпринимателями, которое будет применять исполнительная власть Франсуа Олланд.

Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам
. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.

Модификация идей

Добавление монитор сигналы идентификации

Если вы планируете использовать телевизор в качестве монитора только для компьютера, вы можете добавить идентификацию типа монитора функция этой цепи. Это может быть легко добавлены в цепи путем подключения VGA 11-контактный разъем к контакту 5 с куском проволоки. Таким образом, видеокарта получает ID цветной монитор с VGA адаптер для телевизора, и вы можете загрузить компьютер в цветной режим, когда монитор VGA адаптер для подключения телевизора.

Напряжение, которое посылает в схеме выбора функций (AV Control) контакт SCART (контакт

Добавление звуков с компьютера на телевизор опции

Другие хорошие модификации является добавление компьютера звук динамиков телевизора опцию. Это может быть сделано подключения звуковой карты правой линейный выход для разъема SCART 2, левый линейный выход на SCART разъема 6 и подключить звуковую карту аудио землю, чтобы SCART разъема 4. Таким образом, звук приятно направляется от звуковой карты к телевизору spakers.

Это хорошая идея использовать хорошо экранированные кабели для аудио для предотвращения звуковых линий от сбора высокочастотный шум из видео сигналы, идущие к телевизору.

Используя разъем SCART как выходной цепи

Иногда бывает нужно, чтобы построить схему, используя разъем SCART которой будут хорошо подходит в пластиковый корпус, и вы можете подключить схему к телевизору с помощью стандартного кабеля inteconnection SCART. Если вы планируете использовать разъем в цепи и использовать стандартные SCART Вир подключить его к телевизору вы должны помнить следующие вещи:

• использовать кабель SCART, который имеет все контакты подключены (все кабели не имеют RGB проводов, подключенных
• стандартный RGB кабель пересекает все аудио и видео линии так, что то, что вход в один конец которого соединен с выходом на другом конце

Необходимые изменения, если вы хотите использовать разъем SCART это подключить композитный выход сигнала синхронизации к контакту 19 вместо контакта 20. (Если вы планируете использовать звуковой вариант, то подключении левого канала к контакту 3 и правого каналов и контакт 1).

Что представляет собой «тюльпан»?

«Тюльпаном» называют особый тип разъема, который располагается на окончании кабеля. Приспособление выполняет назначение маркера, так как может быть окрашено разными цветами, зачастую их 3:

• белый несет ответственность за монофонический сигнал;
• желтый – за видео;
• красный – двухканальный звуковой сигнал.

Иногда этот разъем с проводом называют «колокольчиком», он имеет цилиндрическую форму.

Применяется с целью подсоединения всевозможных устройств к телевизионной технике, например, аудиотехники, видеокамер, видеоплееров, игровых приставок, DVD-плееров, видеомагнитофонов. Благодаря данному композитному приспособлению обеспечивается отличное качество звука и изображения.

Распайка SCART

Аббревиатура SCART (Syndicat des constructeurs d’appareils radio recepteurs et televiseurs) переводится с французского как «Ассоциация радиотехнической и телевизионной промышленности». Европейский унифицированный разъем, разработанный в самом начале восьмидесятых годов предназначался для соединения различных приборов: телевизора с принтером в системе «Видеотекст», клавиатуры в системе «Телетекст», видеомагнитофонов, видеопроигрывателей и Hi-Fi устройств, домашнего компьютера и др. Разъем SCART находит применение не только во всех приборах европейского производства, но и в большинстве японских приборов.

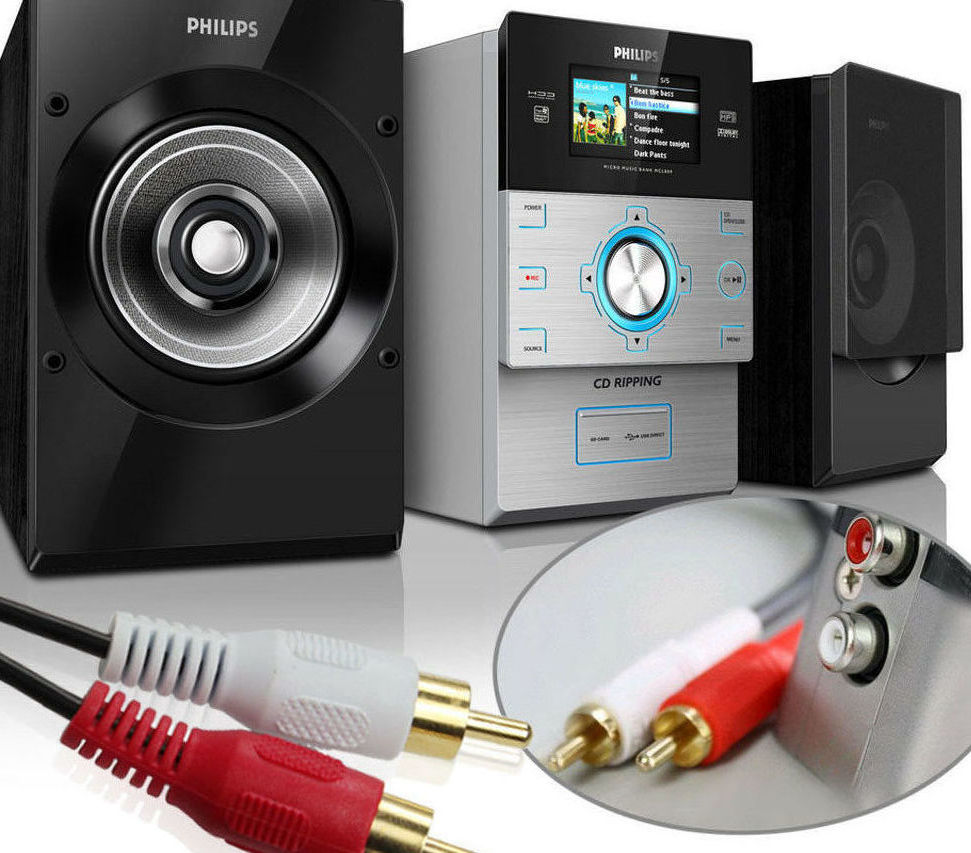

RCA-аудиокабели

Более распространенное название аудиокабелей – аналоговые RCA-кабели. У него всего два штекера, и вполне понятно, провод какого цвета в тюльпане отвечает за звук. Это красный и белый либо красный и черный разъемы.

Аудиокабели-тюльпаны используются для подключения таких устройств, как видеомагнитофоны и DVD-плееры к телевизорам или CD-плееры к стереоприемникам.

Красный тюльпан предназначен для правой стереосистемы, а белый (или черный) – для левой стереосистемы.

Специалисты рекомендуют позолоченные разъемы RCA для дополнительной защиты от коррозии, особенно во влажном климате.

Поскольку большинство аудиозаписей в настоящее время являются цифровыми (а не стерео), то создано несколько новых кабелей, которые незаменимы при переносе цифровых аудиосигналов.

Оптический цифровой кабель (или волоконно-оптический) передает звуковые сигналы в виде импульсов света и непроницаем для помех.

Другой цифровой аудиокабель называется Digital Coaxial. Этот провод используется при соединении спутниковых тарелок или телевизионных кабелей с телевизором. Подходящие разъемы можно встретить в современных DVD-плеерах, CD-плеерах и стереоприемниках.

Последний тип аудиокабеля – это аналоговый многоканальный кабель. Он предназначен для использования со специальными проигрывателями (DVD-аудио), которые воспроизводят диски с высокой частотой записи звука. Аналоговый многоканальный кабель-тюльпан состоит из 6-8 разъемов, каждый из которых отвечает за отдельный аудиоканал на задней панели стереоприемника.

До сих пор нет определенного понятия в многоканальном кабеле, какой цвет в тюльпанах за что отвечает. Но существует общепризнанная классификация, с помощью которой присоединяют отдельный цвет.

Для аналогового аудиосигнала действует характеристика:

Для цифрового аудиосигнала:

S/PDIF обеспечивает передачу цифровых аудиосигналов между устройствами без преобразования его в аналоговый сигнал, что значительно сказывается на улучшении качестве звука. Особую популярность он заимел в автомобильном звуке.

Широко его применяют при использовании домашнего кинотеатра, который поддерживает форматы объемного звука.

Роль RCA-провода-тюльпана огромна особенно в бытовом плане. Без него практически не обойтись в работе любой техники. Стоит отметить простоту использования и многозадачность в применении кабеля-тюльпана.

Источник

Распайка S-VIDEO

Для подключения видеокамеры к бытовому телевизору можно использовать:

1. Композитный вход — имеется на всех современных моделях телевизоров. Разъём — RCA (тюльпан) либо SCART (гребенка). Практически все цветные видеокамеры имеют композитный выход видеосигнала. Так же к этому входу можно подключить любую черно-белую видеокамеру.
2. Вход S-VIDEO. Разъём — S-VIDEO (минидин 4-пин.) либо SCART (гребенка). Присутствует не на всех моделях телевизоров. Выход S-VIDEO есть у цветных видеокамер высокого разрешения (Например vc34hqx, модуль CB-60H).

При необходимости преобразовать сигнал S-VIDEO в композитный (например композитный выход у видеокамеры сгорел, а S-VIDEO еще работает) можно воспользоваться следующей схемой:

Описание Scart

SCART — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV.

SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Большинство имеющихся на рынке LCD/LED-телевизоров оснащены минимум одним разъемом SCART.

Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Протокол управления видеотехникой CEC, передаваемый через разъём SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.

Конструкция разъёма не даёт возможности подключить штекер неправильно. Недостатком разъема является то, что для его соединения и разъединения нужно приложить физическую силу.

До появления стандарта SCART использовалось большое количество разных разъёмов, что часто затрудняло соединение устройств, произведённых разными фирмами. Различия имелись как в физическом исполнении разъёмов, так и в спецификациях сигналов.

Переходник скарт на HDMI

Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой. Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.

Скарт-разъемы

https://youtube.com/watch?v=Pah0KfWtbDg

SCART в HDMI, HDMI в SCART — как правильно и лучше?

Часто клиент звонит и спрашивает, есть ли в наличии такой провод как SCART в HDMI?

-Для чего он вам? — задает наш сотрудник вопрос такому клиенту

-Ну как, для чего?! соединить DVD плеер, купленный пару лет назад, с новым телевизором.

Проблема в том, что разъем на плеере только SCART, а на новом телевизоре — HDMI. И хочется человеку использовать свой плеер дальше.

Что делать? Начинается поиск в интернете, кто чего написал, кто что посоветовал. Умельцев много, умных умельцев еще больше, а дельного ни кто не может сказать. Почему-то советуют найти какой-то мифический кабель с разъемами SCART и HDMI , который якобы поможет в соединении…

Но ведь надо понимать, что интерфейс HDMI предназначен для мультимедиа высокой четкости, который передает цифровой видео сигнал высокой четкости и многоканальный цифровой аудио сигнал с защитой от копирования. А SCART передает аналоговый сигнал. Сразу видно разницу, и понятно, что обычным шнуром здесь не обойдешься. Сигнал надо конвертировать! То есть между плеером и телевизором должна стоять коробочка, конвертер, который преобразует сигнал из аналогового в цифровой.

Такая же ситуация и в обратном порядке. То есть когда DVD проигрыватель новый, с HDMI интерфейсом, а телевизор большой, хороший, но только SCART . Очень не хочется терять то качество, которое выдает HDMI . Если постараться можно найти шнурок HDMI — SCART , но качество изображения будет оставлять желать лучшего…Все таки лучше пустить сигнал через конвертор, который не только преобразует его но и не даст качеству потеряться.

На данный момент на Российском рынке выбор такого оборудования не большой. В нашем магазине есть две модели, который помогут «подружить» SCART и HDMI .

Начнем с новинки: Конвертер HDMI/MHL в SCART /VConn/

Оборудование питается от сети. Адаптер идет в комплекте.

Со стороны входа HDMI есть переключатель формата PAL/NTSC.

Теперь о свойствах. Этот конвертор не просто преобразует цифровой сигнал в аналоговый, он оставляет качество сигнала высококлассным и четким! Что было уже проверенно неоднократно как нами, так и нашими клиентами! Кроме того, на входе помимо HDMI возможно подключить кабель с интерфейсом MHL*. Что позволить на прямую подключать ваши мобильные устройства к телевизору.

И на оборот, когда надо преобразовать SCART в HDMI.

DVI: до 1920х1080

SCART: PAL/NTSC_M/NTSC 4.43/SECAM/PLA-M/PAL-N

Аудио выход: Coaxial, Аудио 3,5мм

Размеры так же не большие, ширина 10см, длина 10см, высота 2,5см. Питание от адаптера, которе идет в комплекте с оборудованием.

Это уже более серьезное оборудование. Ведь ему надо сигнал повысить по уровню из аналового в цифровой.

В первую очередь на входе кроме SCART присутствует вход HDMI. что автоматически делает его еще и свитчем.

На выходе вы получаете сигнал HDMI и возможность вывести звук на колонки при помощи аудиовыхода (3,5мм) или подключить другое музыкальное оборудование по Coaxil кабелю. На оборудование есть кнопка переключения с источников со SCART на HDMI (для работы в качестве свитча). Кнопка выбора HD формата 720р/1080р. И переключение аналового формата PAL/NTSC.

* Цитата wikipedia.org

MHL (англ. Mobile High-Definition Link

) — новый стандарт мобильного аудио-видео интерфейса, объединяющий в себе функциональность интерфейсов HDMI и MicroUSB, служащий для непосредственного подключения мобильных устройств к телевизорам и мониторам, поддерживающим высокое разрешение Full HD. Разъем стандарта MHL поддерживает передачу видео высокого разрешения, одновременно заряжая подключенное мобильное устройство.

Распиновка

Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:

1 – R-Y (Pr). 2 – Y. 3 – B-Y (Pb). 4 – Ground – Brown. 5 – Ground – WhtBrown. 6 – Ground R-Y (Pr) – WhtRed. 7 – Ground Y – WhtGreen. 8 – Ground B-Y (Pb) – WhtBlue. 9 – Не нужен. 10 – Ground. 11 – Не нужен. 12 – DDC DAT. 13 – Horizontal Synchronization. 14 – Vertical Synchronization. 15 – DDC Clock.

На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.

Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.

Распайка SCART

Аббревиатура SCART (Syndicat des constructeurs d»appareils radio recepteurs et televiseurs) переводится с французского как «Ассоциация радиотехнической и телевизионной промышленности». Европейский унифицированный разъем, разработанный в самом начале восьмидесятых годов предназначался для соединения различных приборов: телевизора с принтером в системе «Видеотекст», клавиатуры в системе «Телетекст», видеомагнитофонов, видеопроигрывателей и Hi-Fi устройств, домашнего компьютера и др. Разъем SCART находит применение не только во всех приборах европейского производства, но и в большинстве японских приборов.

Необходимо размещать статьи в печатных изданиях. Для многих может возникнуть вопрос, почему? В этой статье будут даны ответы на вопрос. Декодирующая карта — это карта, которая отображает кодированные каналы.

Убедитесь, что у вас есть все необходимое оборудование для просмотра телевизора высокой четкости. Выбранная проверка типа входа. Если телевизор по-прежнему не отображается в формате высокой четкости, выполните следующие действия. Эта статья может быть опубликована только в электронных публикациях с гиперактивной ссылкой.

Качественная сторона

rc=»https://instanko.ru/wp-content/uploads/perehodnik-adapter-scart.jpg»/>

При помощи SCART-контактов осуществляется передача не только звуковых, но также видео и RGB-сигналов. Диапазон частот аудиоканалов в данном случае составляет приблизительно 20-20000 Гц, в то время как видеосигнал занимает полосу частот от 6 МГц до 8 МГц.

Трудно представить, что многоконтактный разъем, который изготавливается из стандартного полистирола, имеет приблизительно такие же частотные характеристики, как специализированный коаксиальный BNC или даже тюльпан. Однако на самом деле попытка увеличить частотные свойства разъема была проведена, и в переходнике SCART каждый отдельный канал передачи оснащается собственным экранированным проводником, что позволяет добиться гораздо более эффективной развязки между сигналами.

Практически любой шнур, который вы недорого покупаете «на углу», значительно ухудшит качество изображения. Так как в них принято использовать дешевые экранированные провода, в то время как для качественной передачи видеосигнала должен использоваться полноценный коаксиальный кабель. Волновое сопротивление такого устройства составляет 75 Ом.

Известные производители кабельной продукции активно предлагают своим клиентам приобрести также SCART-кабель, который всячески пытаются лишить присущих этому стандарту недостатков. Такие устройства значительно отличаются от тех, которые вы можете приобрести в каких-то небольших местных магазинах. Ведь вместо стандартной черной изоляции на обычном проводе в них используется толстый блестящий жгут, включающий в себя полностью раздельные видео- и аудиокабели, а также позолоченные контакты и металлические или же металлизированные разъемы. Стоимость такой продукции на порядок больше по сравнению с обычными изделиями, но при этом сразу стоит сказать о том, что его приобретение не гарантирует вам более качественного изображения, ведь, помимо кабеля, на качество влияет еще и сам разъем.

Самостоятельное изготовление кабеля VGA

При наличии исходных материалов изготовление кабеля VGA и замена поврежденного разъема не составляет проблем.

Некоторые производители отказываются от соблюдения стандарта в части раскладки проводов. Поэтому перед началом изготовления кабеля VGA необходимо проконтролировать этот момент по технической документации.

Распиновка VGA разъема осуществляется по схеме, изображенной на рисунке, нумерация контактов в ряду для приборной части соединителя производится справа налево и сверху вниз. Контакты довольно удобны для пайки, после ее выполнения место подключения следует заизолировать кембриком или трубкой-термоусадкой.

Что такое scart в телевизоре

Разъем Скарт (еще называется евроразъем) – это специальный разъем в телевизоре, и устройствах, которые к нему подключаются. Среди них:

1. Магнитофоны.
2. Телеприставки.
3. DVD-рекордер.
4. DVD-плейер.

Этот стандарт появился в конце прошлого века.

Разъем необходим, чтобы облегчить подключение дополнительных устройств. При подключении, он способен передавать видео и аудио-сигналы, и выводить их через штекеры. На данный момент практически все телеустройства оснащены Scart-портом. С его помощью можно передавать цифровые и аналоговые сигналы.

Скарт-разъем состоит из 20 контактов. Все они передают определенные сигналы. Край разъема покрыт металлом. Он соединяется с оплеткой кабеля. Это обеспечивает защиту передаваемых сигналов, и помогает избежать помех.

В чем заключается идея?

Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.

Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

• красным;
• белым;
• зеленым;
• черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Зачем так сложно? А вот зачем!

В отличие от обычных «тюльпанчиков», RCA-разъем СКАРТ обладает рядом преимуществ, обеспечивающих широкие возможности управления, более качественной цветопередачи и даже немыслимой в начале 80-х (а разработан он был в 1983 году) цифровой трансляции.

Сегодня и мало просвещенные в электронике потребители знают, что многообразие цветовой гаммы на экране создается всего тремя составляющими: красной, зеленой и синей. Раздельная их подача на модуль цветности устраняет ряд помех и делает картинку более ясной. Эту возможность обеспечивает разъем СКАРТ, в котором 7-й, 11-й и 15-й контакты предназначены для подачи сигнала RGB, а чередующиеся с ними 5-й, 9-й и 13-й предназначены для экранирующих оболочек.

Но и это еще не все возможности, которыми обладает СКАРТ-разъем. Распиновка предполагает возможность автоматического включения и выключения телевизора одновременно с источником низкочастотного сигнала (DVD или видеомагнитофона) независимо от того, какая фирма произвела аппаратуру. Самостоятельно включается и широкоформатный режим отображения.

Дополнительно к этим функциям есть и два цифровых контакта — 12-й и 14-й, пророчески выделенных французскими инженерами еще в 1983 году, когда практически вся бытовая электроника была аналоговой. Есть и разъем для подключения таймера, он под десятым номером.

Итак, 20 контактов и один общий (всего 21) — это, оказывается не так уж и много. Для современных развлекательных видеоцентров их пока достаточно, хотя для включения Dolby Surround уже не хватит…
