Автоматы защиты двигателей

Общее устройство расцепителя и схема подключения

Каждый независимый расцепитель представляет собой устройство, с помощью которого выполняется дистанционное отключение защитной аппаратуры. Как правило, он используется в связке с различными автоматическими выключателями – с одним, двумя, тремя или четырьмя полюсами. Обычно расцепитель подключается к вводному автомату и при возникновении аварийной ситуации производит полное обесточивание щитка.

Конструкция расцепителя выполнена в виде электромагнита. Когда на него поступает кратковременный импульс, прибор специальным рычагом оказывает воздействие на механизм, отключающий автоматическое защитное устройство. Электромагнитные катушки, используемые в конструкции, могут быть разные, рассчитанные на переменный или постоянный ток напряжением 12-60 В и 110-415 В, в соответствии с той или иной модификацией. Крепление к автомату также зависит от конкретной модели и выполняется на правую или левую сторону. От правильного соединения расцепителя с защитным устройством зависит четкое срабатывание всей системы.

Нормальная работа обоих приборов во многом зависит от соблюдения всех требований схемы подключения. Например, фазные проводники должны подключаться от нижних фазных клемм автомата. При несоблюдении этого условия высока вероятность выхода из строя, неправильно подключенного расцепителя. В норме автоматический выключатель с независимым расцепителем должен отключиться, а напряжение с катушки прибора исчезнуть.

Независимый расцепитель для автоматических выключателей

Наибольшее распространение они получили при создании вентиляционных шахт, обеспечивая выключение вентиляционной системы при задымлении или пожаре. Они подключаются к автоматам в щитах, обеспечивающих функционирование вентиляции. При возникновении внештатной ситуации устройства централизованно блокируют поступление электропитания на распределительные щиты вентиляции, предотвращая распространение задымления и угарного газа по этажам здания.

https://youtube.com/watch?v=qdNuHfrHrso

https://youtube.com/watch?v=4kNmrwWq5Kk

https://youtube.com/watch?v=Le48zCZ15kE

Расцепитель

Определение расцепителя

Расцепителем (первая группа), применительно к автоматическому выключателю, называется устройство способное распознавать критическую ситуацию (появление сверхтока) и заблаговременно пресекать её развитие (вызывать расхождение главных контактов).

Во вторую группу расцепителей можно выделить дополнительные устройства (ими не комплектуют базовые исполнения автоматов, а снабжают лишь заказные исполнения):

  • независимый расцепитель (дистанционное отключение автоматического выключателя по сигналу из вспомогательной цепи);
  • расцепитель минимального напряжения (отключает автомат при падении напряжения ниже допустимого);
  • расцепитель нулевого напряжения (вызывает расцепление контактов при существенном падении напряжения).

Определения терминов, встречающихся ниже

Под сверхтоком понимается сила тока превышающая номинальный (рабочий) ток. Под это определение попадает ток короткого замыкания и ток перегрузки.

Ток перегрузки – сверхток, действующий в функциональной сети (длительное воздействие перегрузок может вызвать повреждение цепи). Ток короткого замыкания (КЗ) – сверхток, который обусловлен замыканием двух элементов с очень низким полным сопротивлением между ними, при этом в нормальной работе эти элементы наделены различным потенциалом (замыкание накоротко может быть вызвано не верным подсоединением или повреждением). Например, механические воздействия или старение изоляции, вызывает соприкосновение токопроводящих жил и короткое замыкание. Высокое значение тока короткого замыкания распознаётся из формулы: I = U / R (сила тока равна отношению напряжения к сопротивлению). Следовательно, как только R → к 0, тогда I → к бесконечности.

Через главные контакты в автоматическом выключателе при нормальной эксплуатации протекает номинальный ток. Механизм свободного расцепления коммутационного аппарата имеет чувствительные элементы (например, поворотная отключающая рейка). Воздействие расцепителя на эти элементы способствует мгновенному автоматическому срабатыванию, то есть расцеплению контактной системы.

Максимальный расцепитель тока (МРТ) – расцепитель, вызывающий размыкание главных контактов с выдерживанием некоторого промежутка времени или без него, как только действующее значение тока превышает заданный порог. МРТ с обратнозависимой выдержкой времени – максимальный расцепитель тока, инициирующий расцепление контактов после истекания заданного времени, которое обратнозависимо от силы тока. МРТ прямого действия – максимальный расцепитель тока, инициирующий срабатывание непосредственно от действующего сверхтока.

Определения максимального расцепителя тока, тока КЗ и перегрузки взяты (перефразированы без потери смысла) из стандарта ГОСТ Р 50345.

Как работает автоматический выключатель

Нормальный рабочий режим автомата при номинальном или низком токе. Рабочий ток проходит по верхней клемме автомата, через подвесной контакт, по катушке электромагнитного расцепителя, затем проходит тепловой механизм расцепителя и нижнюю клемму автомата. При размерах тока превышающих номинал, срабатывает электромагнитная или тепловая защита.

Разновидности автоматических выключателей

С целью защиты от перегрузки по току в автомате используется тепловой расцепитель как защита от перегрузки, — это биметаллическая узкая полоса пластины собранная из двух типов сплавов, имеющих разные коэффициенты температурного расширения.

Составная биметаллическая пластина нагревается протекающим током и выгибается в сторону металла с маленьким расширением. Когда ток больше номинальной величины, то со временем пластина выгибается настолько, что этого изгиба хватает для реагирования тепловой защиты. Время, при котором среагирует расцепитель, зависит от степени превышения относительно номинального тока.

При значительном увеличении от номинала тока, тепловая защита отключит автомат быстрее, чем при малом превышении от номинала. Второй тип защиты автомата срабатывает на короткое замыкание в нагрузке – это электромагнитный расцепитель. Он состоит из медной катушки с металлическим сердечником. Относительно величины проходящего тока растет и электромагнитное поля катушки, которое намагничивает стальной сердечник.

Демонстрация механизмов автомата

Намагниченный сердечник притягивается, преодолевая усилие удерживающей его пружины, толкает механизм электромагнитной защиты и разрывает контакты. Номинального тока и тока немного выше не хватает для намагниченности сердечника, чтобы сработал механизм расцепителя. А ток короткого замыкания создает намагниченность сердечника достаточную для отключения автомата за сотые доли секунды или даже меньше.

Кратко про селективность

По правилам: защита должна обеспечивать отключение поврежденного участка при КЗ в конце защищаемой линии.

Грубо говоря, нельзя ставить автоматический выключатель меньшим номиналом выше автомата с большим номиналом теплового расцепителя. То есть должна соблюдаться иерархическая цепочка. Чтобы при срабатывании автомата, отключалась только один участок цепи, на котором произошло КЗ.

На фото выше соответственно 32 и 25; 32 и 16. Селективность соблюдена. Но такой вариант щита не является хорошим примером сборки, это всего лишь для понимания сути. У заказчика было всего 2 контура (силовой и свет), и менять проводку он не хотел.

Причем это относится и к характеристике ЭМР . Над автоматом с хар-кой С нельзя ставить В. Если у вас несколько мощных потребителей, то на вводной автомат выбирается категория D. Чтобы при одновременном запуске нескольких установок с большим пусковым током, не вырубался вводной. Хотя на тех участках автоматика не сработает, ибо на них не произошло превышения токов короткого замыкания.

Надеюсь, эта статья на нашем сайте была вам полезной!

Порядок установки расцепителя


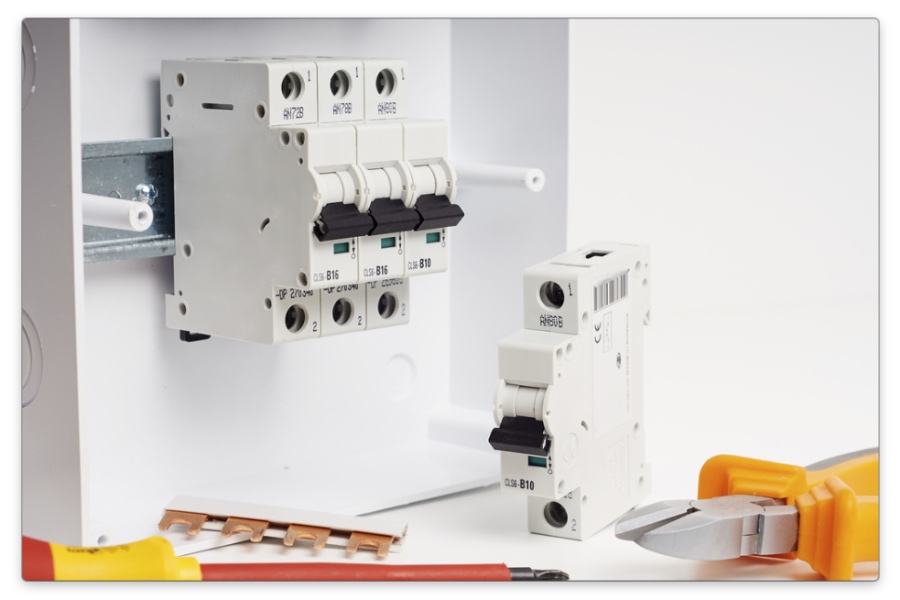

Расцепитель автоматического выключателя как единого целого интегрируется в обслуживаемую цепь вместе с защитным прибором. При этом его тепловые контакты или электромагнитный размыкатель вместе с отводом на катушку подключены к входным и выходным клеммам. Крепится комбинированное устройство на дин-рейке распределительного шкафа или на выделенном месте квартирного щитка. Его устанавливают сразу после электросчетчика, от которого в сторону автомата прокладывается отдельный фазный провод. От самого автоматического выключателя коммутируемая фаза «пробрасывается» до конечной нагрузки (розетки или выключателя света).


Подключение независимого расщепителя Другая картина наблюдается при монтаже автоматического выключателя с независимым расцепителем, который располагается отдельно от основного устройства. В этом случае приходится прокладывать дополнительную проводку и коммутировать прибор согласно прилагаемой к нему электрической схеме. По этим проводам в процессе эксплуатации и передаются управляющие сигналы на исполнительный модуль.

Включение в силовую цепь самого автомата производится по типовой схеме, согласно которой возможны следующие варианты:

  • установка трех отдельных автоматических приборов (по одному на каждую фазу);
  • монтаж 3-х полюсного трехфазного выключателя (без нулевой клеммы);
  • использование 4-хполюсной модели (с нулевым контактом).

Независимо от выбранного способа установки автомат с независимым расцепителем подключается непосредственно в контролируемую цепь, реагируя на протекающие по ней токи.

Проверка работоспособности расцепителя

Основным параметром при проверке является соответствие заявленных параметров механизма с его техническими показателями в момент испытания. Первое, что проверяют при оценке работоспособности, — время, прошедшее от начала подачи критической нагрузки на автомат до расцепления цепи. Параметры нормального временного диапазона указываются производителем в приложенных к устройству технических документах. В случае несоответствия нормам выключатели заменяются на новые.

Такие проверки необходимы, для того чтобы обеспечить стабильную и безопасную работу устройства, и пренебрежение ими может стать фатальным.

Тепловые расцепители автоматов

Основным элементом тепловых расцепляющих устройств служит биметаллическая пластина. Она изготовлена из двух металлов, каждый из которых имеет собственный коэффициент теплового расширения.

Оба металла спрессованы между собой и во время нагрева у них возникает различная степень расширения, что в свою очередь вызывает деформацию и искривление пластины. Если ситуация с током не придет в норму на протяжении определенного периода времени, то пластина под действием повышающейся температуры коснется контактов автомата, отключая электрическую цепь.

Таким образом, срабатывание теплового расцепителя вызывается повышением температуры пластины под действием чрезмерной нагрузки на каком-либо участке, находящемся под защитой автомата. То есть, к проводу или кабелю с определенным сечением, можно подключить строго лимитированное количество приборов и оборудования. При попытке включения еще одного устройства, общая мощность приборов превысит ее допустимое значение для данного кабеля. Сила тока начнет расти и вызовет нагрев проводника. Сильный перегрев нередко приводит к расплавлению изоляционного слоя и возгоранию.

Подобная ситуация предотвращается работой теплового расцепителя. Нагрев биметаллической пластины происходит вместе с проводом, и через некоторое время ее изгиб, воздействуя на автомат, отключает подачу тока. После остывания защитное устройство включается вручную с предварительным отключением приборов, вызвавших перегрузку. Без этой процедуры автомат вновь отключится через некоторое время.

Использование теплового расцепителя требует точного соответствия номинала автомата сечению данного кабеля. Несоблюдение этого условия приведет к срабатываниям даже при нормальных нагрузках. И, наоборот, при опасном превышении тока расцепитель не среагирует и проводка выйдет из строя.

Характеристики автоматов

При рассмотрении автоматов встречаются типы:

  1. Тип А.

Устройство применяется в жилых домах, где наблюдаются временные перезагрузки. Автомат обладает небольшой чувствительностью.

  1. Тип В.

Применим в цепях, где есть пусковые токи, однако низкого уровня. Аппараты могут быть рассмотрены для осветительных приборов.

  1. Тип C.

Активно устанавливаются для защиты розеточных групп. Они могут использоваться в цепи с низким током. Продукция подходит для жилых помещений.

  1. Тип D.

Аппараты отличаются высокой степенью перегрузки, востребованы в промышленной сфере. Они могут эксплуатироваться в цеху со станками, прессами, вибраторами. Устройства подходят для защиты электродвигателей, преобразователей.

  1. Тип Z.

Как предыдущий вариант, востребован в промышленной сфере. Аппараты устанавливаются на пару с предохранителями, предназначены для защиты оборудования.

  1. Тип Е.

Товары используются в лабораторной, промышленной сфере, рассчитаны на высокую нагрузку.

Разделение модификаций в зависимости от рода тока:

  • постоянные;
  • переменные;
  • комбинированные.

Есть устройства, которые подходят лишь для постоянной или в переменной цепи, и функционируют при определенной температуре окружающей среды. Если брать средние показатели, это 40 градусов. При подборе оборудования необходимо руководствоваться ГОСТом 6827.

Различия по номинальному току:

  • 3;
  • 10;
  • 16;
  • 20;
  • до 6300 ампер.

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

  • 1 — корпус;
  • 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
  • 4 — неподвижный контакт;
  • 5 — подвижный контакт;
  • 6 — дугогасительная камера;
  • 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
  • 8 — механизм взвода и расцепления
  • 9 — катушка электромагнитного расцепителя;
  • 10 — рычаг управления;
  • 11 — тепловой расцепитель (биметаллическая пластина);
  • 12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции  электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт.  В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Монтажные характеристики S202 C, габариты, совместимость

Монтаж Клеммы двойные цилиндрические клеммы
Поперечное сечение проводников (сверху/снизу) одножильный/много-жильный мм2 35 мм2 / 35 мм2
гибкий мм2 25 мм2 / 25 мм2
AWG 18 — 4 AWG \ 14 — 4 AWG
Поперечное сечение шин (сверху/снизу) мм2 10 мм2 / 10 мм2
AWG 18 — 8 AWG | 14 — 8 AWG
Момент затяжки клемм Нм 2,8 Нм
дюйм- фунт 18 дюйм-фунт
Отвертка отвёртка Pozidrive № 2
Монтаж На DIN-рейку 35 мм согласно EN 60715 посредством системы быстрого крепления
Монтажное положение любое
Подключение питания сверху и снизу (для S200M UC необходимо учитывать полярность)
Размеры и масса Монтажные размеры в соотв. с DIN EN 43880 Монтажный размер 1
Габаритные размеры (В x Г х Ш) мм 85- 88 x 69 x 35 мм
Масса г ок. 230- 250 г
Совместимость со вспомогательными элементами Вспомогательный контакт Да
Сигнальный контакт Да
Дистанционный расцепитель Да
Расцепитель минимального напряжения Да
Моторный привод Да

Методика прогрузки

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Оборудование

Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:

  • соединительные провода;
  • КУ — ключ управления;
  • ЛАТР — лабораторный автотрансформатор, для изменения нагрузки;
    трансформатор нагрузки или нагрузочный трансформатор (НТ);
  • амперметр в качестве шунта;
  • ТТ — трансформатор тока.

Схема устройства для проверки АВ:

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Сам процесс

Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

Как прогрузить АВ первичным током

https://youtube.com/watch?v=jTnZR2nzLRA

Испытания в домашних условиях

https://youtube.com/watch?v=B1kWVTAgSb4

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Сроки испытаний

Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.

Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.

В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.

Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.

Будет интересно прочитать:

  • Почему срабатывает УЗО в щитке
  • Как проверить работоспособность ТЭНа
  • Как пользоваться мегомметром

Как подать сигнал на независимый расцепитель из АПС?

Управление независимыми расцепителями по сигналу АПС (автоматической пожарной сигнализации) влечет за собой целый ряд требований.

Причем, эти требования существуют не просто для самого способа управления, а вообще для всей СПЗ (системы противопожарной защиты).

Управление независимым расцепителем должно содержать:

1. Контроль целостности с сигнализацией о ее нарушении

2. Обратная связь о состоянии управляемого автомата.

Следовательно:

1. АПС должна иметь контролируемый выход, способный управлять независимым расцепителем.

2. АПС должна содержать технологический шлейф для контроля состояния автомата, управляемым независимым расцепителем.

Независимый расцепитель в схемах применения совместно с пожарной сигнализацией похож на клапан противопожарных вентилляционых систем.

Но есть существенное отличие — у расцепителя намного меньшее сопротивлением обмотки и намного больший ток потребления, чем у клапана.

Поэтому катушка независимого расцепителя не может находится под напряжением вечно, как у клапана.

Способов правильного управления независимым расцепителем с контролем цепи не так уж и много, если рассматривать только правильные способы — а вообще каких только способов не встречал, реализованных в реальности.

Но правильных только три.

Время-токовая характеристика (ВТХ)

При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.

Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов

Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):

  • «А» – максимум – троекратное превышение;
  • «В» – от 3 до 5;
  • «С» – в 5-10 раз больше штатного;
  • «D» – 10-20 кратное превышение;
  • «К» – от 8 до 14;
  • «Z» – в 2-4 больше штатного.

Рисунок 3. Основные параметры активации для различных типов Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).

Отображение на графике зон работы соленоида и термоэлемента

Перечень типовых время-токовых характеристик.

Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.

Таблица время токовых характеристик автоматических выключателей

Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.

Характеристика «B»

Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).

Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.

S201 производства компании ABB с время-токовой характеристикой B

Характеристика «C»

Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.

Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.

Трехполюсный автомат Legrand

Характеристика «D»

Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).

Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35

Характеристика «K»

У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.

Характеристика «Z»

Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.

Этот подвид применяется для подключения электронных приборов.

Характеристика «MA»

Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).

Краткая характеристика

Универсальные независимые расцепители — это многофункциональные агрегаты, которые всегда монтируются с автоматическими выключателями. Чаще всего такие устройства используют в процессе проектирования качественной вентиляционной системы. Огромное преимущество в том, что расцепители могут свободно эксплуатироваться с различными выключателями нагрузки. Современные производители специализируются на промышленном изготовлении тех моделей, которые рассчитаны на 20, 24 и даже 30 А. Конструкция каждого агрегата может отличаться.

Чтобы приобретённый независимый расцепитель выполнял все поставленные задачи и не ломался, нужно разобраться со схемой его функционирования. Всё дело в том, что такой агрегат, который предназначен для автоматизированного выключателя, всегда оснащается диодным выпрямителем

. Производители привыкли использовать мощные динисторы разной производимости. Эффективность их эксплуатации зависит от вмонтированных модуляторов.

Чтобы обезопасить потребителя от поражения током, специалисты предусмотрели наличие качественных изоляторов. Над основным модулятором расположены надёжные контакты. А вот транзисторы устанавливаются параллельно друг другу. Со стандартной внешней обмоткой часто используются кенотроны, которые фиксируются за модулятором.
