Токи автоматических выключателей

Содержание

Количество полюсов автомата. Последовательное и параллельное соединение полюсов и автоматов

У автомата может быть от 1 до 4 полюсов. Каждый полюс имеет свой как тепловой, так и электромагнитный расцепитель. При срабатывании одного из них отключаются одновременно все полюса. Включить также можно только все полюса вместе одной общей рукояткой. Существует еще одна разновидность автоматов — так называемые 1p+n. Этот автомат синхронно коммутирует 2 провода: фазный и нулевой, но расцепитель в нем один — только на фазном контакте. При срабатывании расцепителя оба контакта размыкаются. Несмотря на то, что через такой автомат проходит 2 провода, он не считается двухполюсным.

Можно ли соединять полюса параллельно или последовательно? Можно. Но для этого нужно иметь веские причины. Например, при отключении индуктивной нагрузки или просто в случаях перегрузки или короткого замыкания — то есть тогда, когда приходится разрывать большой ток, возникает электрическая дуга. Для ее разрыва имеются дугогасительные камеры, но все равно это не проходит бесследно — контакты могут подгорать, может появляться копоть. Если мы соединим полюса последовательно, то дуга разделится между ними, она будет быстрее погашена, износ контактов будет меньше. К недостаткам данного способа можно отнести повышенные потери — все-таки какое-то падение напряжения на контатках есть, и чем выше ток, тем больше на них теряется мощности (обычно несколько ватт на токах 10-100А, обычно изготовитель включает данную информацию в паспорт). Параллельное соединение полюсов обычно применяют тогда, когда нет автомата нужного номинала, но есть автомат меньшего номинала, но с «лишними» полюсами. При этом обычно, для подсчета суммарного номинального тока, рекомендуют для 2-х параллельных полюсов умножать номинальный ток одного полюса на 1.6, для 3-х — на 2.2, для 4-х — на 2.8. Возможно, в некоторых аварийных случаях это выход из положения, но при первой же возможности нужно заменить такой суррогат на автомат нужного номинала.

Еще сложней дело обстоит при параллельном и последовательном соединении автоматов. Конечно, можно придумать ситуацию и как-то даже обосновать параллельное соединение двух или нескольких автоматов, но я бы не советовал даже рассматривать такой вариант. Как распределятся токи, что будет после отключения одного из автоматов — все это сомнительно и трудно предсказуемо. Последовательно включать автоматы более разумно. Например, это можно рассматривать как повышение надежности защиты: в случае неисправности одного из автоматов другой его подстрахует. Но обычно так не делают, а в качестве страховки рассматривается групповой автомат. К тому же сам автоматический выключатель потребляет некоторое количество электроэнергии, поэтому дополнительный автомат — это еще и дополнительные потери.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;

Устройства для проверки выключателей

Комплексы, используемые для проверки выключателей, специально разрабатываются для этой цели. Исключением являются устройства серии РЕТОМ, которые изначально предназначены для проверки релейной защиты, но могут использоваться и для подачи токов на контактную систему выключателя с контролем момента отключения.

Наиболее подходит для этой цели РЕТОМ-21. Проверка срабатывания теплового расцепителя выполняется подачей непрерывного тока одновременно с запуском секундомера прибора, настроенного на фиксацию исчезновения тока при отключении. Электромагнитные расцепители проверяются токами, подающимися импульсами длительности, устанавливаемой пользователем. При плавном подъеме тока неизбежно срабатывание защиты автомата от перегрузки.

РЕТОМ-21

Важное достоинство РЕТОМа – ток, подающийся для проверки – синусоидальный. Большинство других устройств, специально разработанных для проверки автоматов, выдает импульсный ток, формируемый тиристорными регуляторами. Но их габариты меньше, а управление – проще

Но их габариты меньше, а управление – проще.

Устройство для проверки автоматов РТ-2048

Таких устройств много. Ток для проверки отсечки они тоже подают увеличивающимися по амплитуде импульсами регулируемой длительности, а для проверки тепловой защиты выставляется требуемый ток и запускается секундомер.

Рабочие характеристики


Автоматический выключатель класса D К числу основных параметров автоматических выключателей, полностью характеризующих их функциональные возможности, принято относить:

  • номинальный ток (штатный режим);
  • предельную отключающая способность прибора (ПКС);
  • характеристики по токоограничению;
  • параметры срабатывания электромагнитной защиты по току.

Отдельно рассматриваются температурные характеристики, под которыми понимаются условия отключения теплового расцепителя.


Характеристики автомата типа С

Ток штатного режима – это величина, при которой автомат может работать сколько угодно долго без отклонений параметров от заданной нормы. Это значение отображается на корпусе прибора сразу вслед за буквой, определяющей его время-токовые характеристики. Предельная отключающая способность автомата – это максимальное значение тока, при котором он может срабатывать без потери функциональности. Величина ПКС указывается на корпусе АВ сразу под время-токовой характеристикой и номиналом.

Категория по ограничению тока характеризует способность отключать аварийную линию до момента достижения током предела по перегрузу. Для различных приборов этот параметр принимает следующие значения:

  • первая категория – 10 миллисекунд (мс) и более;
  • вторая категория – от 6-ти до 10-ти мс;
  • третья категория – 2,5-6 мс.

Уставка по току отключения при коротком замыкании (Im)

Расцепители мгновенного действия или срабатывающие с небольшой выдержкой времени предназначены для быстрого выключения автоматического выключателя в случае возникновения больших токов короткого замыкания. Порог их срабатывания Im:

  • для бытовых автоматических выключателей регламентируется стандартами, например МЭК 60898;
  • для промышленных автоматических выключателей указывается изготовителем согласно действующим стандартам, в частности МЭК 60947-2.

Для промышленных выключателей имеется большой выбор расцепителей, что позволяет пользователю адаптировать защитные функции автоматического выключателя к конкретным требованиям нагрузки (см. рис. H31, H32 и H33).

  Тип расцепителя Защита от перегрузки Защита от короткого замыкания
Бытовые автоматические выключатели (МЭК 60898) Термомагнитный (комбинирован.) Ir = In Нижняя уставка Тип B 3 In ≤ Im ≤ 5 In Стандартная уставка Тип C 5 In ≤ Im ≤ 10 In Верхняя уставкаТип D10 In ≤ Im ≤ 20 In
Модульные промышленные авт. выключатели Термомагнитный (комбинирован.) Ir = In (не регулируется) Нижняя уставка Тип B или Z3,2 In ≤ постоянная ≤ 4,8 In Стандартная уставка Тип C 7 In ≤ постоянная ≤ 10 In Верхняя уставка Тип D или K 10 In ≤ постоянная ≤ 14 In
Промышленные автоматические выключатели (МЭК 60947-2) Термомагнитный (комбинирован.) Ir = In (не регул.) Постоянная: Im = 7 — 10 In
Регулируется: 0,7 In ≤ Ir ≤ In
Регулируемая:

— нижняя уставка: 2 — 5 In — стандартная уставка: 5 — 10 In

Электронный Большая выдержка времени 0,4 In ≤ Ir ≤ In Короткая выдержка времени, регулируемая:

1,5 Ir ≤ Im ≤ 10 Ir Мгновенное срабатывание (I), время не регулируется:I = 12 — 15 In

50 In в стандарте МЭК 60898, что по мнению большинства европейских изготовителей является нереально большим значением (M-G = 10-14 In).

Для промышленного использования значения не регламентируются стандартами МЭК. Указанные выше значения соответствуют тем, которые обычно используются.

Рис. H31: Диапазоны токов отключения устройств защиты от перегрузки и короткого замыкания для низковольтных автоматических выключателей

Рис. H32: Кривая срабатывания термомагнитного комбинированного расцепителя автоматического выключателя

Ir: уставка по току отключения при перегрузке (тепловое реле или реле с большой выдержкой времени) Im: уставка по току отключения при коротком замыкании (магнитное реле или реле с малой выдержкой времени) Ii: уставка расцепителя мгновенного действия по току отключения при коротком замыкании Icu: отключающая способность

Рис. H33: Кривая срабатывания электронного расцепителя автоматического выключателя

Чувствительность аппарата

Перед тем как ознакомится с видами автоматов нужно узнать с какой чувствительностью приборы подойдут для домашнего использования, а какие будут неуместны. Такой показатель будет указывать на то, насколько быстро будет реагировать прибор на скачок напряжения. Он имеет несколько маркировок:

Классификация автоматов

Выделяют различные виды автоматов по отношению к типу тока, номинальному напряжению или показателю тока и другим техническим характеристикам. Поэтому нужно конкретно разбираться по каждому пункту отдельно.

Тип тока

По отношению к этой характеристике автоматы разделяют на:

  1. Для работы в сети переменного тока;
  2. Для работы в сети постоянного тока;
  3. Универсальные модели.

Тут все ясно и дополнительных пояснений не нужно.

По показателю номинального тока

От значения данной характеристики будет зависеть в сети с каким максимальным значением может работать автоматический выключатель. Есть приборы, которые способны работать от 1 А до 100 А и больше. Минимальное значение, с которым можно найти в продаже автоматы составляет 0,5 А.

Показатель номинального напряжения

Данная характеристика указывает с каким напряжением может работать данный вид автоматических выключателей. Одни могут работать в сети с напряжением 220 или 380 Вольт — это самые распространенные варианты для бытового применения. Но есть автоматы, которые будут прекрасно справляться и с более высокими показателями.

Другие характеристики

Количество полюсов может быть от одного до четырех. Соответственно их называют однополюсные, двухполюсные и так далее.

Автоматы по количеству полюсов

По строению различают:

По скорости сбрасывания производят быстродействующие, нормальные и селективные приборы. В них может быть установлена функция выдержки времени, которая может обратно зависеть от тока или не зависеть от него. Выдержку времени могут и не устанавливать.

Есть у автоматов и привод, который может быть ручной, подключаться к двигателю или пружине. Рознятся выключатели и наличию свободных контактов, и способу подключения проводников.

Важной характеристикой будет защита от воздействия окружающей среды. Тут можно выделить:

  1. IP-защиту;
  2. От механического воздействия;
  3. Ток проводимость материала.

Все характеристики могут сочетаться в различных комбинациях. Все зависит от модели и производителя.

Типы выключателей

Автомат внутри содержит расцепитель, который с помощью рычага, защелки, пружины или коромысла способен мгновенно отключить сеть от подачи электричества. Типы автоматических выключателей и различают по типу расцепителя. Бывают:

Автоматические выключатели гораздо выгоднее плавких предохранителей. Это потому что после остывания автомат уже можно включать, и он будет работать как надо, если причина перегрузки устранена. Плавки предохранитель нужно заменить. Его может не оказаться под рукой и замена может занять много времени.

Привет, друзья. Тема поста – типы и виды автоматических выключателей (автоматов, АВ). Также хочу итоги турнира по разгадыванию кроссвордов.

Расцепители и политика

С большой долей вероятности могу предположить, что братья-расцепители стали жертвой развала СССР и вот почему.

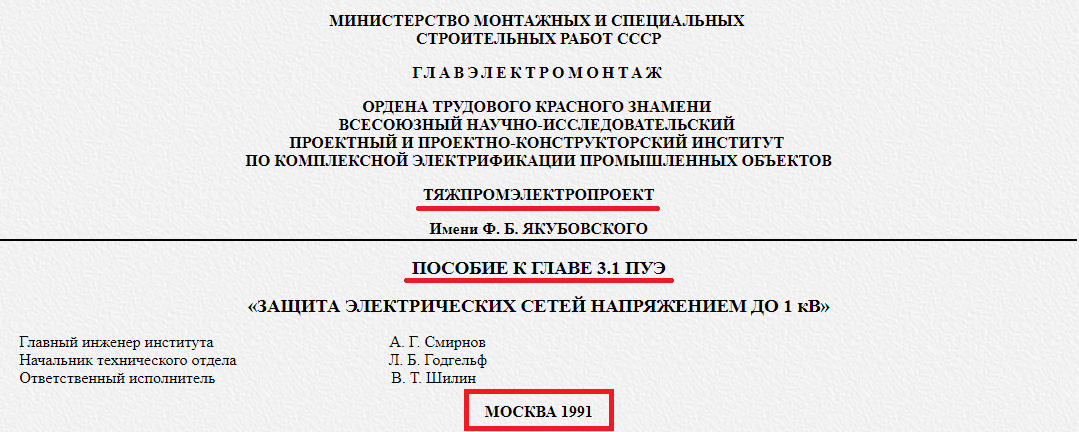

Похоже, что основным разработчиком главы ПУЭ 3.1 был НИПИ Тяжпромэлектропроект им. Ф.Б.Якубовского. Он же выпустил Пособие к Главе 3.1 ПУЭ, где, помимо всего прочего, дал пояснения к пункту 3.1.11. В самом конце этого пояснения есть Замечание, которое я приведу здесь:

9. Замечание

В главе 3.1 ПУЭ существует различный подход к автоматическим выключателям с нерегулируемой и регулируемой обратно зависимой от тока характеристикой: в первом случае чувствительность защиты связывается с номинальным током расцепителя, во втором — с током трогания расцепителя (током срабатывания).

Такое различие в подходах вызвано опасением, что для регулируемой характеристики кратность тока срабатывания по отношению к номинальному может быть значительно увеличена по сравнению с кратностью, принятой для нерегулируемой характеристики. На самом же деле, для всех выключателей в табл. 1 эта кратность изменяется в сравнительно небольших пределах (1,2-1,35), а главное, никак не связана с возможностью регулирования характеристик. Поэтому в требованиях ПУЭ трудно найти строгую логику, и в наших примерах отнесение характеристик автоматических выключателей к регулируемым или нерегулируемым является довольно условным.

Чтобы устранить эту нечеткость, в новой редакции главы 3.1, подготовленной для 7-го издания ПУЭ,требования к чувствительности защиты связываются с током срабатывания расцепителя, независимо от того, регулируемой или нерегулируемой является характеристика автоматического выключателя

Самые значимые обороты я выделил жирным — эти правки мои. Остальное, как оно есть.

Что тут сказать? Все мы ошибаемся, главное вовремя это исправить. Но вот время-то похоже и оказалось неподходящим для таких мероприятий.Посмотрите на титульник этого Пособия и год его выпуска.

Сдается мне, что все эти начинания с воссоединением братьев-расцепителей так и остались идеей на бумаге. 1991-ый год был не самым удачным в отношении развития нашей электроэнергетики в целом и совершенствования технической документации в частности.

И сейчас, если строго следовать ПУЭ, то расчет получается бредовым, а если все-таки брать ток трогания для всех расцепителей, то сослаться просто не на что. Такая вот печальная история.

Но если вы думаете, что это единственный косяк в Главе 3.1, то очень сильно ошибаетесь. Это даже не главный косяк) Есть еще как минимум один, и вот он просто эпичный!

Если хотите услышать новую историю по этой теме, то ставьте плюсы к этой статье, пишите комментарии и делитесь ей в соцсетях. Если интерес будет, то напишу)

Всем успешных расчетов и согласования!

Методика прогрузки

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Оборудование

Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:

  • соединительные провода;
  • КУ — ключ управления;
  • ЛАТР — лабораторный автотрансформатор, для изменения нагрузки;
    трансформатор нагрузки или нагрузочный трансформатор (НТ);
  • амперметр в качестве шунта;
  • ТТ — трансформатор тока.

Схема устройства для проверки АВ:

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Сам процесс

Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

Как прогрузить АВ первичным током

Испытания в домашних условиях

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Сроки испытаний

Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.

Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.

В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.

Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.

Будет интересно прочитать:

  • Почему срабатывает УЗО в щитке
  • Как проверить работоспособность ТЭНа
  • Как пользоваться мегомметром

Тепловой расцепитель автоматического защитного выключателя

Главным элементом данного расцепителя является пластинка, сплавленная из нескольких металлов с разным термическим расширением.

При нагреве пластины металлы, из которых она сплавлена, расширяются с различной скоростью. Это ведет к деформации пластинки, и если ток не выравнивается после определенного времени, пластина искривляется настолько серьезно, что касается контактов, разрывая цепь и прекращая подачу электричества.

Самая частая причина нагрева – высокая нагрузка на линию, защищаемую выключателем, например, одновременное подключение микроволновки, кофемашины, чайника и холодильника в одну цепь.

Автоматический защитный выключатель с независимым расцепителем

Независимый расцепитель, как было сказано, представляет собой добавочный элемент устройства защиты цепи. Он позволяет отключить АВ на расстоянии при поступлении напряжения на его катушку. Чтобы вернуть его в исходное состояние, следует нажать на устройстве кнопку с надписью «Возврат».

Расцепители автоматических выключателей этого типа могут использоваться в однофазных и трехфазных сетях.

Независимый расцепитель наиболее часто используется в электроцепях и автоматических щитах крупных объектов. Управление энергоснабжением в этих случаях, как правило, производится с пульта оператора.

Из-за чего срабатывает расцепляющий элемент независимого типа?

Независимый расцепитель может срабатывать по различным причинам. Мы перечислим наиболее распространенные из них:

  • Чрезмерное снижение или, напротив, возрастание напряжения.
  • Изменение заданных параметров или состояния электротока.
  • Нарушение функции автоматических выключателей, сбой в работе по неизвестной причине.

Кроме независимых расцепляющих устройств, существуют аналогичные элементы, входящие в состав защитных автоматов. Встроенные расцепители автоматических выключателей подразделяются на тепловые и электромагнитные. Эти устройства также помогают защитить линию от чрезмерных нагрузок и короткого замыкания. Рассмотрим их более подробно.
